LOGOfloor lakásonkénti fűtési osztó/gyüjtő állomások

Átírás

1 LOGOfloor lakásonkénti fűtési osztó/gyüjtő állomások 12 Teljeskörű emeletek közötti osztó-gyűjtők 2-től 11 körig szigeteléssel együtt Kompakt lakás csomópont szabályozás és hőmennyiség, illetve vízmérés Szabályzási lehetőségek változatok minden típusú projekthez Falon belüli és falon kívüli osztószekrények Mérés távleolvasási adattovábbítási lehetőséggel 185

2 LOGOfloor - emeletek közötti fűtésosztó készletek 187 Összeállítás LOGOfloor Típus Összeállítás LOGOfloor Típus Összeállítás LOGOfloor Típus LOGOfloor mérés és szabályzás 191 LOGOflat - szabályzó és mérési csomópont 192 Szabályzó és mérési csomópont 192 Szabályzó és mérési csomópont (központi fűtés, MV, HV) 193 LOGOflat típus LOGOflat típus LOGOflat 2-7 kör típus LOGOflat 2-7 kör típus

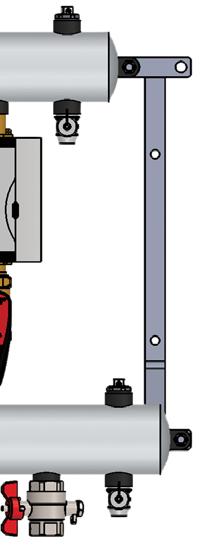

3 LOGOfloor 12 Fűtésosztó-gyűjtő rendszerek tartozékkal a lakó és nem lakó egységekhez Fő előnyei Teljesen felszerelt és összeszerelt osztó-gyűjtők szigeteléssel és hőmennyiség mérő közdarabbal a gyorsabb és könnyebb beszereléshez. Széles modellcsalád kínálat 2-től 11 körig, -32, típus 0, 1, 2, vagy különleges összeállítások az ügyfél igényei szerint, bal (standard kivitel) és jobb oldali kivitelben. Falon belüli vagy kívüli osztószekrénnyel, kiegyenlítő és szabályozó szerelvényekkel, mechanikus és ultrahangos méréssek, ideértve a távleolvasási adattovábbítási lehetőséget is (W M-Bus). Nyomáspróbával ellenőrzött rendszertömítettség Logofloor lakásonkénti fűtési osztó/gyüjtő állomások Anyagok Az osztó-gyűjtők anyag: szénszálas acél, belül kezeletlen, külső felületkezelése Komaxittal A rendszer legnagyobb engedélyezett nyomása PN 10. A legnagyobb engedélyezett hőmérséklet 110 C / 90 C szigeteléssel. A kimenet távolsága 100 mm-re kialakítva, hogy minden ágra telepíthető legyen a hőmennyiség mérő. Maximális áramlás 4,5 m 3 /h. közeg: víz Rozměry Méretek Körök száma LOGOfloor Előremenő csatlakozás A [mm] B [mm] C [mm] D [mm] A [mm] B [mm] C [mm] D [mm] A [mm] B [mm] C [mm] D [mm]

4 0 típus - az alaprendszer tartalma: Készlet LOGOfloor Típus 0 Fűtésosztó - fűtési acélcső- fűtésosztó DN 40 védő felületkezeléssel és teljeskörű szigeteléssel, alumínium védőfóliával, a fűtésosztó felső részében kézi légtelenítő szelep, az alsó oldalon leeresztő szerelvény található. A fűtésosztó bemenetén gömbcsappal csavarzattal és 3/4 -os, 1 -os vagy 5/4 -os szűrővel a fűtésosztó típusa szerint. Alternatív megoldásként áramlás szabályzó és partner szelep is felszerelhető megfelelő méretezésű Ballorex Vario nyomáskülönbségi szabályzóhoz. Az egyes körök kimenetein gömbcsap és egy 3/4 -os (választható 1/2 -os) csonk és egy hőérzékelő csatlakoztatására szolgáló csonk található. A fűtésosztó része két szerelőkonzol az osztószekrénybe vagy közvetlenül a falra szereléshez. Gyűjtő - a gyűjtőház test megegyezik az osztóházzal. A gyűjtő kimenete gömbcsappal és csavarzattal van felszerelve. Alternatív megoldásként megfelelő méretezésű Ballorex Delta nyomáskülönbségi szabályzóhoz is felszerelhető. Az egyes fűtőkörökön hőmennyiségmérő telepítéséhez közdarabok találhatók, beépítési hossz 110 mm, szögcsap ráhúzó anyával 3/4, alternatív megoldásként 1/2. A változat A változat B változat Fűtőkörök száma Kv főcsatlakozás / fűtőkör A fűtésosztó-gyűjtő bekötése 2,2 / 5,0 LR LR LR Euro/db 410,70 452,10 499,10 3,4 / 5,0 LR LR LR LR LR LR LR LR Euro/db 468,60 510,00 556,60 602,20 647,50 692,70 752,40 812,10 5,1 / 5,0 LR LR LR LR LR LR LR LR Euro/db 654,00 699,30 744,50 789,80 850,70 909,40 970, ,00 6,8 / 5,0 LR LR LR Euro/db 288,10 329,40 376,40 9,9 / 5,0 LR LR LR LR LR LR LR LR Euro/db 298,90 340,30 387,30 432,50 477,80 537,80 597,50 657,20 14,9 / 5,0 LR LR LR LR LR LR LR LR Euro/db 411,60 456,90 502,10 563,50 622,20 683,20 745,70 805,00 188

5 12 Készlet LOGOfloor Típus 1 1 típus - a fűtőkörök statikus szabályzású készletének tartalma Fűtésosztó - fűtési acélcső- fűtésosztó DN 40 védő felületkezeléssel és teljeskörű szigeteléssel, alumínium védőfóliával, a fűtésosztó felső részében kézi légtelenítő szelep, az alsó oldalon leeresztő szerelvény található. A fűtésosztó bemenetén gömbcsappal csavarzattal és 3/4 -os, 1 -os vagy 5/4 -os szűrővel a fűtésosztó típusa szerint. Alternatív megoldásként áramlás szabályzó és partner szelep is felszerelhető megfelelő méretezésű Ballorex Vario nyomáskülönbségi szabályzóhoz. Az egyes körök kimenetein gömbcsap és egy 3/4 -os (választható 1/2 -os) csonk és egy hőérzékelő csatlakoztatására szolgáló csonk található. A fűtésosztó része két szerelőkonzol az osztószekrénybe vagy közvetlenül a falra szereléshez. Gyűjtő - a gyűjtőház test megegyezik az osztóházzal. A gyűjtő kimenete gömbcsappal és csavarzattal van felszerelve. Alternatív megoldásként megfelelő méretezésű Ballorex Delta nyomáskülönbségi szabályzóhoz is felszerelhető. Az egyes fűtőkörökön hőmennyiségmérő telepítéséhez közdarabok találhatók, beépítési hossz 110 mm, Ballorex DRV statikus szabályzó anyával 3/4, alternatív megoldásként 1/2. A változat B változat Logofloor lakásonkénti fűtési osztó/gyüjtő állomások Fűtőkörök száma Kv főcsatlakozás / fűtőkör A fűtésosztó-gyűjtő bekötése 2,2 / 5,0 LR LR LR Euro/db 460,90 527,40 599,60 3,4 / 5,0 LR LR LR LR LR LR LR LR Euro/db 518,70 585,30 657,10 727,50 798,00 865,90 934, ,00 5,1 / 5,0 LR LR LR LR LR LR LR LR Euro/db 754,50 825,00 895,50 961, , , , ,00 6,8 / 5,0 LR LR LR Euro/db 338,50 404,70 476,90 9,9 / 5,0 LR LR LR LR LR LR LR LR Euro/db 349,00 415,60 487,80 558,30 628,40 696,20 764,60 833,00 14,9 / 5,0 LR LR LR LR LR LR LR LR Euro/db 512,20 582,70 653,20 723,20 793,20 861,60 932, ,00 189

6 Készlet LOGOfloor Típus 2 2 típus - a fűtőkörök zónaszelepes készletének tartalma Fűtésosztó - fűtési acélcső- fűtésosztó DN 40 védő felületkezeléssel és teljeskörű szigeteléssel, alumínium védőfóliával, a fűtésosztó felső részében kézi légtelenítő szelep, az alsó oldalon leeresztő szerelvény található. A fűtésosztó bemenetén gömbcsappal csavarzattal és 3/4 -os, 1 -os vagy 5/4 -os szűrővel a fűtésosztó típusa szerint. Alternatív megoldásként áramlás szabályzó és partner szelep is felszerelhető megfelelő méretezésű Ballorex Vario nyomáskülönbségi szabályzóhoz. Az egyes körök kimenetein gömbcsap és egy 3/4 -os (választható 1/2 -os) csonk és egy hőérzékelő csatlakoztatására szolgáló csonk található. A fűtésosztó része két szerelőkonzol az osztószekrénybe vagy közvetlenül a falra szereléshez. Gyűjtő - a gyűjtőház test megegyezik az osztóházzal. A gyűjtő kimenete gömbcsappal és csavarzattal van felszerelve. Alternatív megoldásként megfelelő méretezésű Ballorex Delta nyomáskülönbségi szabályzóhoz is felszerelhető. Az egyes fűtőkörökön hőmennyiségmérő telepítéséhez közdarabok találhatók, beépítési hossz 110 mm, szabályzó zónaszelep és gömbcsap ráhúzó anyával 3/4, alternatív megoldásként 1/2. A változat B változat Fűtőkörök száma Kv főcsatlakozás / fűtőkör A fűtésosztó-gyűjtő bekötése 2,2 / 5,0 LR LR LR Euro/db 439,10 494,30 555,70 3,4 / 5,0 LR LR LR LR LR LR LR LR Euro/db 496,50 552,20 613,10 672,70 732,30 787,60 847,30 907,00 5,1 / 5,0 LR LR LR LR LR LR LR LR Euro/db 710,60 770,20 829,30 887,70 944, , , ,00 6,8 / 5,0 LR LR LR Euro/db 316,40 372,00 433,00 9,9 / 5,0 LR LR LR LR LR LR LR LR Euro/db 327,20 382,50 443,80 503,00 562,70 581,80 641,40 701,20 14,9 / 5,0 LR LR LR LR LR LR LR LR Euro/db 468,20 527,90 587,00 644,00 701,40 757,10 818,90 880,70 190

7 12 LOGOfloor mérés és szabályzás 0 és 1 típus Elektronikus hőmennyiségmérők Heat Plus mechanikus hőmennyiségmérők 0,6 a 1,5 m 3 /h. Ultrahangos hőmennyiségmérők távleolvasással Multical ultrahangos hőmennyiség mérő 302 0,6 m 3 /h, Heat Plus Sonic 1,5 m 3 /h kiegészíthető M-Bus vagy Wireless M-Bus távleolvasással. 0 és 1 típus Rendelési Euro/db szám Elektronikus hőmennyiségmérők Heat Plus mechanikus hőmennyiségmérő 0,6 m 3 /h ,00 Heat Plus mechanikus hőmennyiségmérő 1,5 m 3 /h ,00 Ultrahangos hőmennyiségmérők HEAT Plus Sonic ultrahangos hőmennyiségmérő 1,5 m 3 /h ,20 M-Bus modul RW ,50 * Egyéb mérők a 9 és 10 fejezetben 2 típus Mechanikus hőmennyiségmérők és termosztátok HeatPlus mechanikus hőmennyiségmérők 0,6 a 1,5 m 3 /h, elektrotermikus hajtással ON/OFF áramlás nélkül kikapcsolva 230 V, Meibes TAMP helyiség termosztát heti programozással Ultrahangos hhőmennyiségmérő távleolvasási modullal és termosztátokkalmultical Ultrahangos hőmennyiségmérő 302 0,6 m 3 /h, Heat Plus Sonic 1,5 m 3 /h s kiegészíthető M-Bus vagy Wireless M-Bus távolsági leolvasóval elektrotermikus hajtással ON/ OFF áram nélkül kikapcsolva 230 V, Meibes TAMP helyiség termosztát heti programozással 2 típus Rendelési Euro/db szám Mechanikus hőmennyiségmérők és szabályzók Heat Plus mechanikus hőmennyiségmérő 0,6 m 3 /h ,10 Heat Plus mechanikus hőmennyiségmérő 1,5 m 3 /h ,10 Logofloor lakásonkénti fűtési osztó/gyüjtő állomások Ultrahangos hőmennyiségmérők és szabályzók HEAT Plus Sonic ultrahangos hőmennyiségmérő 1,5 m 3 /h, M-Bus ,70 M-Bus modul RW ,50 * Egyéb mérők a 9 és 10 fejezetben Emeletek közötti fűtésosztó szekrények Az emeletek közötti fűtésosztó szekrények két részből állnak. A hátsó fal horganyzott lemezből bontható oldali nyílásokkal a fűtésosztók bekötéséhez. A szekrény alsó része nyitott az egyes fűtőkörök bekötéséhez. A kitolható lábakkal a padlóhoz is rögzíthetők. Az előlap fehér (RAL 9010) színű lakkozással lemezből, csavarral zárható. Az osztószekrény méretei Rendelési szám Euro/db Ma 800 Mé 180 Szé 650 mm ,80 Ma 800 Mé 180 Szé 850 mm ,80 Ma 800 Mé 180 Szé 1050 mm ,00 Ma 800 Mé 180 Szé 1200 mm ,10 Ma 800 Mé 180 Szé 1450 mm ,10 Ma 800 Mé 180 Szé 1600 mm ,20 191

8 LOGOflat - szabályzó és mérési csomópont A központi fűtés szabályzó és mérési csomópont 1 típus Tartalmaz: Hőmennyiségmérő szerelőkészlet 1/2 -os csonkkal a hőmennyiségmérő érzékelője bekötéséhez, közdarab a hőmennyiségmérőhöz 110 mm, 2 db gömbcsap ráhúzó anyával és Ballorex DRV DN 15 statikus szabályzó szeleppel. Mérés - Heat Plus elektronikus hőmennyiségmérő 0,6 és 1,5 m 3 /h Üzemi nyomás PN 10 Üzemi hőmérséklet 110 C 1 típus ,10 hőmennyiségmérő ,00 2 Típus Tartalmaz: Szerelőkészlet hőmennyiségmérőhöz egyetlen gömbcsappal 1/2 -os csonkkal a hőmennyiségmérő érzékelője bekötéséhez, közdarab a hőmennyiségmérőhöz 1 10 mm, 2 db gömbcsappal ráhúzó anyával 1/2, zónaszelep. Mérés - HeatPlus elektronikus hőmennyiségmérő 0,6 a 1,5 m 3 /h, elektrotermikus hajtással ON/OFF áramlás nélkül kikapcsolva 230 V, Meibes TAMP helyiség termosztát heti programozással Hőmérséklet szabályzás: Meibes TAMP helyiség termosztát heti programozással AC 230 V 2 Típus ,30 hőmennyiségmérő ,10 Osztószekrény Ma 35 Mé 35 Szé 15 cm Falon belüli szekrény ,70 Falon kívüli szekrény ,60 192

9 12 A központi fűtés és melegvíz szabályzó és mérési csomópont 0 típus tartalmaz: Szerelőkészlet hőmennyiségmérőhöz egy db gömbcsappal 3/4 -os csonkkal a hőmennyiség mérő érzékelője bekötéséhez, közdarab a hőmennyiségmérőhöz 110 mm, 2 db gömbcsappal ráhúzó anyával szerelőkészlet HV + MV vízmérőhöz, a SZÉ/MA cm alaplapon szerelvel. Mérés - Heat Plus elektronikus hőmennyiségmérő 0,6 m 3 /h, HV vízmérő 1,5 m 3 /h, melegvízmérő 1,5 m 3 /h, Üzemi nyomás PN 10, Üzemi hőmérséklet 110 C. csomópont tartozékokkal 0 típus LR ,20 mérés ,30 1 típus megegyezik a 0 típussal, ezen felül tartalmaz Ballorex DRV statikus szabályzó szelepet. csomópont tartozékokkal 1 típus LR ,90 mérés ,30 2 típus tartalmaz: Szerelőkészlet hőmennyiségmérőhöz egyetlen gömbcsappal 3/4 -os csonkkal a hőmennyiségmérő érzékelője bekötéséhez, közdarab a hőmennyiségmérőhöz 110 mm, 2 db gömbcsappal ráhúzó anyával, zónaszelepet, szerelőkészlet HV + MV vízórához, a SZÉ/MA cm alaplapon szerelvel. Mérés - Heat Plus elektronikus hőmennyiségmérő 0,6 m 3 /h, HV vízóra 1,5 m 3 /h, melegvízmérő 1,5 m 3 /h, Üzemi nyomás PN 10, Üzemi hőmérséklet 110 C. Hőmérséklet szabályzás: Meibes TAMP helyiség termosztát heti programozással AC 230 V. Logofloor lakásonkénti fűtési osztó/gyüjtő állomások csomópont tartozékokkal 2 típus LR ,30 mérés és szabályzás ,30 Osztószekrény Szé/Ma/Mé 45 70,5-80, cm Falon belüli szekrény ,60 Falon kívüli szekrény ,40 193

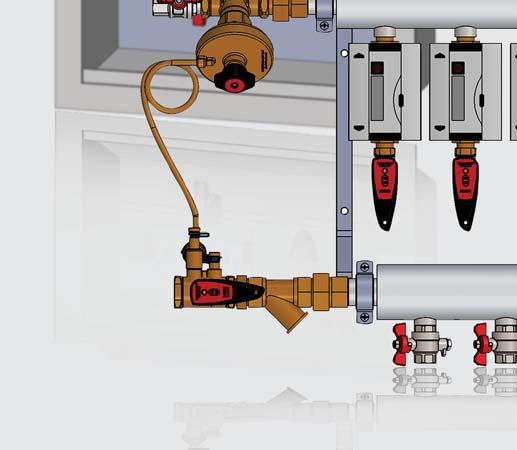

10 LOGOflat - szabályzó és mérési csomópont LOGOflat típus 1 szabályzó és mérő csomópont nyomáskülönbség szabályzással, az alaplapon telepítve Tartalmaz: Ballorex Delta nyomáskülönbség szabályzó (5-25 kpa) Ballorex Vario partner szerelepet kieresztéssel Közdarabot a hőmennyiségmérőhöz DN mm Szűrő KK csonkkal hőmennyiségmérő érzékelőhöz DN15 verzió LF ,90 kvs=1,1 (az áramláshoz l/h) Heatplus Sonic 0,6 m 3 /h hőmennyiségmérő ,00 DN20 verzió kvs=2,1 (az áramláshoz l/h) LF ,30 Heatplus Sonic 1,5 m 3 /h hőmennyiségmérő ,00 LOGOflat típus 2 szabályzó és mérő csomópont nyomáskülönbség szabályzással, fűtésosztó/ gyűjtő a fűtőkörök elágaztatására, helyiség termosztát szabályzással, az alaplapon telepítve Tartalmaz: Ballorex Delta nyomáskülönbség szabályzó (5-25 kpa) Ballorex Vario partner szerelepet kieresztéssel Közdarabot a hőmennyiségmérőhöz DN mm Szűrő Zóna szelepet elektrotermikus hajtással KK csonkkal hőmennyiségmérő érzékelőhöz DN15 verzió LF ,80 kvs=1,02 (az áramláshoz l/h) Heatplus hőmennyiségmérő 0,6 m 3 /h, helyiség termosztát heti programozással, elektrotermikus hajtással 230 V DN20 verzió kvs=1,74 (az áramláshoz l/h) Heatplus hőmennyiségmérő 1,5 m 3 /h, helyiség termosztát heti programozással, elektrotermikus hajtással 230 V ,10 LF , ,10 Osztószekrény cm Falon belüli szekrény ,70 Falon kívüli szekrény ,60 194

11 LOGOflat - szabályzó és mérési csomópont 12 LOGOflat 2-7 kör típus 1 szabályzó és mérő csomópont nyomáskülönbség szabályzással, fűtésosztó/gyűjtő a fűtőkörök elágaztatására, az alaplapon telepítve Tartalmaz: Ballorex Delta nyomáskülönbség szabályzó (5-25 kpa) Ballorex Vario partner szerelepet kieresztéssel Közdarabot a hőmennyiségmérőhöz DN mm Szűrő KK csonkkal hőmennyiségmérő érzékelőhöz Fűtésosztó/gyűjtő a fűtőkörök elágaztatására Körök száma Az osztószekrény méretei Változat DN15 Rendelési szám Euro/db Változat DN20 Rendelési szám Euro/db LF ,60 LF , LF ,50 LF , LF ,70 LF , LF ,80 LF , LF , LF ,20 LOGOflat 2-7 kör típus 2 szabályzó és mérő csomópont nyomáskülönbség szabályzó, fűtésosztó/ gyűjtő a fűtőkörök elágaztatására, helyiség termosztát szabályzással, az alaplapon telepítve Tartalmaz: Ballorex Delta nyomáskülönbség szabályzó (5-25 kpa) Ballorex Vario partner szerelepet kieresztéssel Közdarabot a hőmennyiségmérőhöz DN mm szűrő Zóna szelepet elektrotermikus hajtással KK csonkkal hőmennyiségmérő érzékelőhöz Körök száma Az osztó szekrény méretei Változat DN15 Rendelési szám Euro/db Változat DN20 Rendelési szám Euro/db LF ,70 LF , LF ,60 LF , LF ,80 LF , LF ,90 LF , LF , LF ,70 Logofloor lakásonkénti fűtési osztó/gyüjtő állomások Az osztószekrény mérete a körök száma szerint Körök száma Az osztószekrény méretei Rendelési szám Euro/db RW , RW , RW ,70 195

12 LOGOfloor - épületszint elosztó minden alkalmazáshoz Az elosztó és a hőgyűjtő tartozékokkal a lakó és nem lakóegységek bekötésére Főbb előnyei Teljes telepítés és összeszerelt elosztó és gyűjtő szigeteléssel és közdarabokkal a hőmérséklet mérőkhöz a gyorsabb és egyszerűbb összeszerelés érdekében. Széleskörű termékcsalád 2-től 11 körig, 32, típus: 0, 1, 2, vagy különleges összeállítások az ügyféligények szerint, bal (szokásos) és jobb oldali kivitel. A falba épített vagy falra szerelt elosztó szekrénybe, kiegyenlítő és szabályozó szerelvények, mechanikus és ultrahangos mérők ideértve a távoli leolvasást is (W M-Bus). A teljes készlet szivárgásvizsgálata nyomáspróbával ellenőrzött. Anyagok Az elosztó anyaga - szénacél, belül kezeletlen, külsőleg komaxit felületkezeléssel ellátva. A teljes összeállítás engedélyezett legmagasabb nyomása PN 10. A legmagasabb engedélyezett hőmérséklet 110 C / 90 C szigeteléssel. A kimenet távolsága 100 mm-re került módosításra, hogy minden ágon telepíthető legyen a hőmennyiség mérő. Maximális átfolyás 4,5 m 3 /óra. Munkaközeg: víz. Most újabb kiviteli változatok Új tűzgátló szigetelés A2 osztályban LRxxxxx.xx.PO Statikus szabályozással a kimeneten az elosztóból a felmenő ágba LRxxxx2.xx a hez LRxxxx3.xx a -höz LRxxxx4.xx a -höz Minden elosztó összeállítható jobboldali változatként is LRxxxxx.xx.P Vagy teljesen másképp van szüksége összeállítani az elosztót? LRxxxxx.xx.A Elkészítjük Önnek az elosztót az elképzelései szerint. 196
