1 GÁZELOSZTÓ HÁLÓZATOK ÜZEMELTETÉSE VI. HIBÁK, HIBAELHÁRÍTÁS 1

2 A HIBÁK ÁLTALÁBAN A hibák okai: Természetes elhasználódás Környezeti változások Emberi mulasztások A hibák megelőzése: Rendszeres ellenőrzés Rendszeres karbantartás Hibaészlelés hibafeltárás - hibaelhárítás A HIBÁK ÁLTALÁBAN A hiba észlelésétől már gázveszéllyel kell számolni! Hibafeltárás és -elhárítás szakember irányító határozottság, tekintély végrehajtók fegyelmezettség, fizikai erő anyag eszköz technológia Hibák kategorizálása, a hibaelhárítás megkezdésének időpontja 2

3 A HIBÁK ÁLTALÁBAN Hibatípusok Külső hatások csővezeték tömörtelensége, gázkiáramlás GÁZVESZÉLY! Belső hatások zavarok a gázáramlásban hiba a telepített létesítménynél (nyomásszabályozó állomások és a hálózat szerelvényei) hiba a csővezetéken belül CSŐVEZETÉKEN BELÜLI HIBÁK Por, mechanikai szennyeződések kívülről föld, belülről rozsda gázsebesség, áramlási irány megelőzés építés és javítás után tisztítás szűrők beépítése és karbantartása szisztematikus lefúvatás elhárítás pormegkötés, kondicionálás vezetéktisztítás lefúvatás, mechanikai tisztítás, nagynyomású vízsugár 3

4 CSŐVEZETÉKEN BELÜLI HIBÁK Kondenzátum a földgáz száraz, belülről: víz, szénhidrogén, kivülről: víz, dugulás, vízzár, elfagyás eltávolítás: szifonozás, leszívatás, lefúvatás CSŐVEZETÉK TÖMÖRTELENSÉGE Lassan kialakuló tömörtelenség korróziós lyukadás tömítések tönkremenetele Gyorsan kialakuló tömörtelenségek külső rongálás PE varratszakadás ridegtörés talajmozgás következménye 4

5 HIBÁK Tipikus hibák korróziós hibák varrathibák szerelvényhibák Különleges hibák Csőanyagtól függő hibák és javítási módszerek Ideiglenes vagy végleges javítás Gázveszély! gáz alatt végzett munkák lezárt vezetéken végzett munkák (gázzal feltöltött vezeték) leválasztott vezetéken végzett munkák (leürített vezeték) Gáz alatti munkáknál nyomáscsökkentés 5

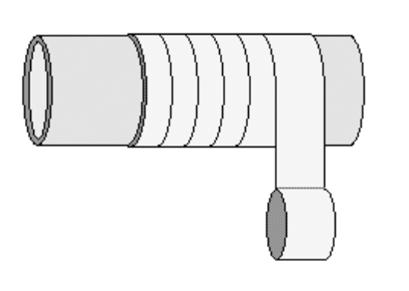

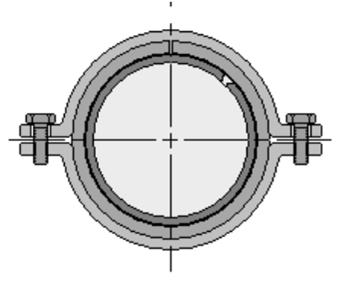

6 Vezetékjavítási eljárások dugózás (fadugó, fémcsavar) foltlemez, acélkarmantyú tömítőanyagok, gyanták szigetelő bandázsolás zsugorfólia csőjavító bilincs fűtőszálbetétes PE idom PE cső sztatikus feltöltődése. Védekezés: a vezeték földelése, az árok locsolása. BANDÁZSOLÁS ÖNMETSZŐ CSAVAR ACÉLKARMANTYÚ ZÁRÓBILINCS 6

7 Gázmentes javítás esetén: Nyomásmentesítés: lefúvatással gáznyomás-szabályozó állomás kézi lefúvató-vezetékén keresztül, e célra kiépített elosztó-vezetéki lefúvató csonkon, fáklyázással, fogyasztói főcsapra szerelt flexibilis tömlőn keresztül. Ha szükséges: gázmentesítés Inertgázzal való kiszorítással A vezetékszakaszt MINDIG ki kell szakaszolni! Kiszakaszolás ballonozás PE csőelszorítás TDW berendezések POLYSTOPP STEELSTOPP ideiglenes kerülővezeték építése a szakaszoló tolózárak szerepe 7

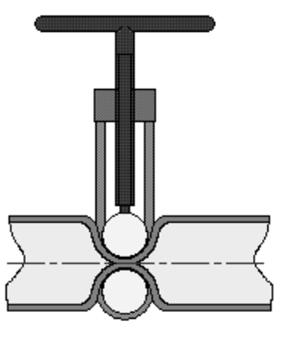

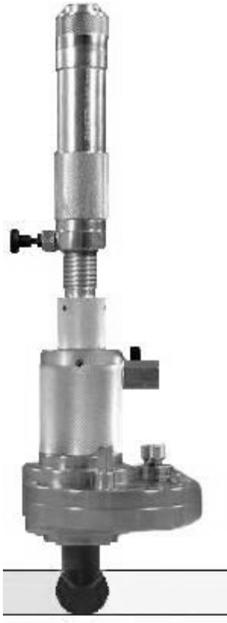

8 Kiszakaszolás Szimpla csőelzáró ballonozó RAVETTI MINISTOP ELEKTROFÚZIÓS PE BALLONOZÓIDOM ZÁRÓSAPKÁVAL ELEKTROFÚZIÓS MEGFÚRÓIDOM PE CSŐELSZORÍTÓ 8

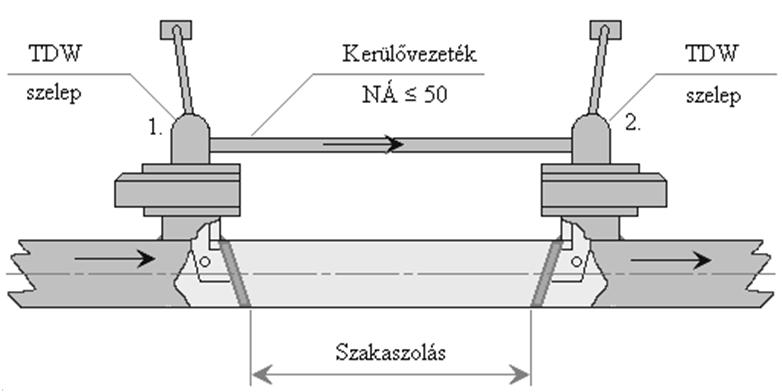

9 TDW SZAKASZOLÓ BERENDEZÉS Vezetékszakasz kiváltása PE cső fűtőszálbetétes idom acélcső karimás kötés Egyéb kérdések utólagos rákötés élő vezetékre különböző anyagú csövek összekötése a hálózat ismételt gáz alá helyezésének problémái 9

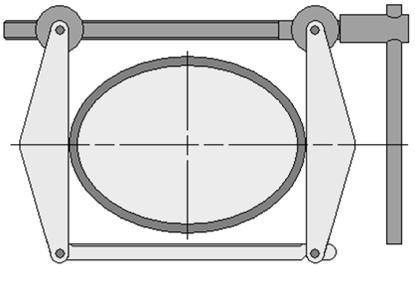

10 ELSZORÍTÁS UTÁNI VISSZAKEREKÍTÉS Hibák dokumentálása, nyilvántartása, hibastatisztikák Súlyos üzemzavar jelentési kötelezettség 89/2003. (XII. 16.) GKM rendelet a bányafelügyelet hatáskörébe tartozó tevékenység során bekövetkezett súlyos üzemzavar és súlyos munkabaleset bejelentésének és vizsgálatának rendjéről szóló biztonsági szabályzat közzétételéről 80/2005. (X. 11.) GKM rendelet a gázelosztó vezetékek Biztonsági követelményeiről és a Gázelosztó Vezetékek Biztonsági Szabályzata közzétételéről Üzemeltetés, hibaelhárítás és környezetvédelem 10
