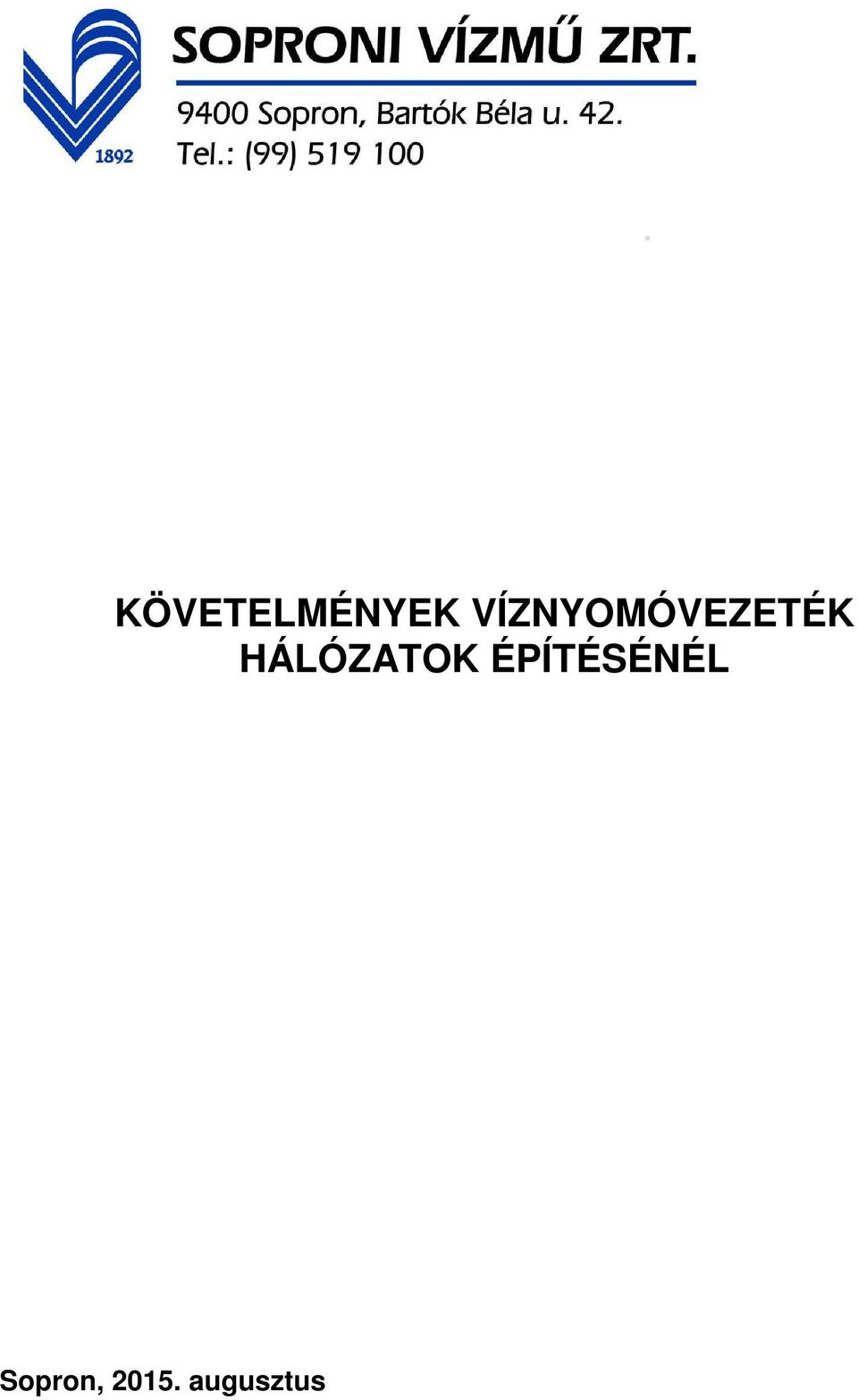

1 KÖVETELMÉNYEK VÍZNYOMÓVEZETÉK HÁLÓZATOK ÉPÍTÉSÉNÉL Sopron, augusztus

2 2 TARTALOM 1. CSŐVEZETÉKEK 1.1. Csővezetékek anyagai 1.2. Alkalmazott csőkötések új vezetékeknél 1.3. Csatlakozások a meglévő csőhálózathoz 2. IDOMOK 3. SZERELVÉNYEK 3.1. Elzáró szerelvények 3.2. Tűzcsapok 3.3. Légbeszívó és légtelenítő szelepek 3.4. Nyomáscsökkentő szelepek 4. VÍZBEKÖTÉSEK 4.1. Öntöttvas, acél- és azbesztcement vezetékeken 4.2. KPE vezetékeken 5. AKNÁK 5.1. Szerelvényaknák 5.2. Vízmérőaknák 6. KÖZTERÜLETI FEDLAPOK 6.1. Csapszekrények 6.2. Aknafedlapok 7. SZERELVÉNYEKET JELZŐ TÁBLÁK 8. CSAVAROK 9. VÉDŐCSÖVEK

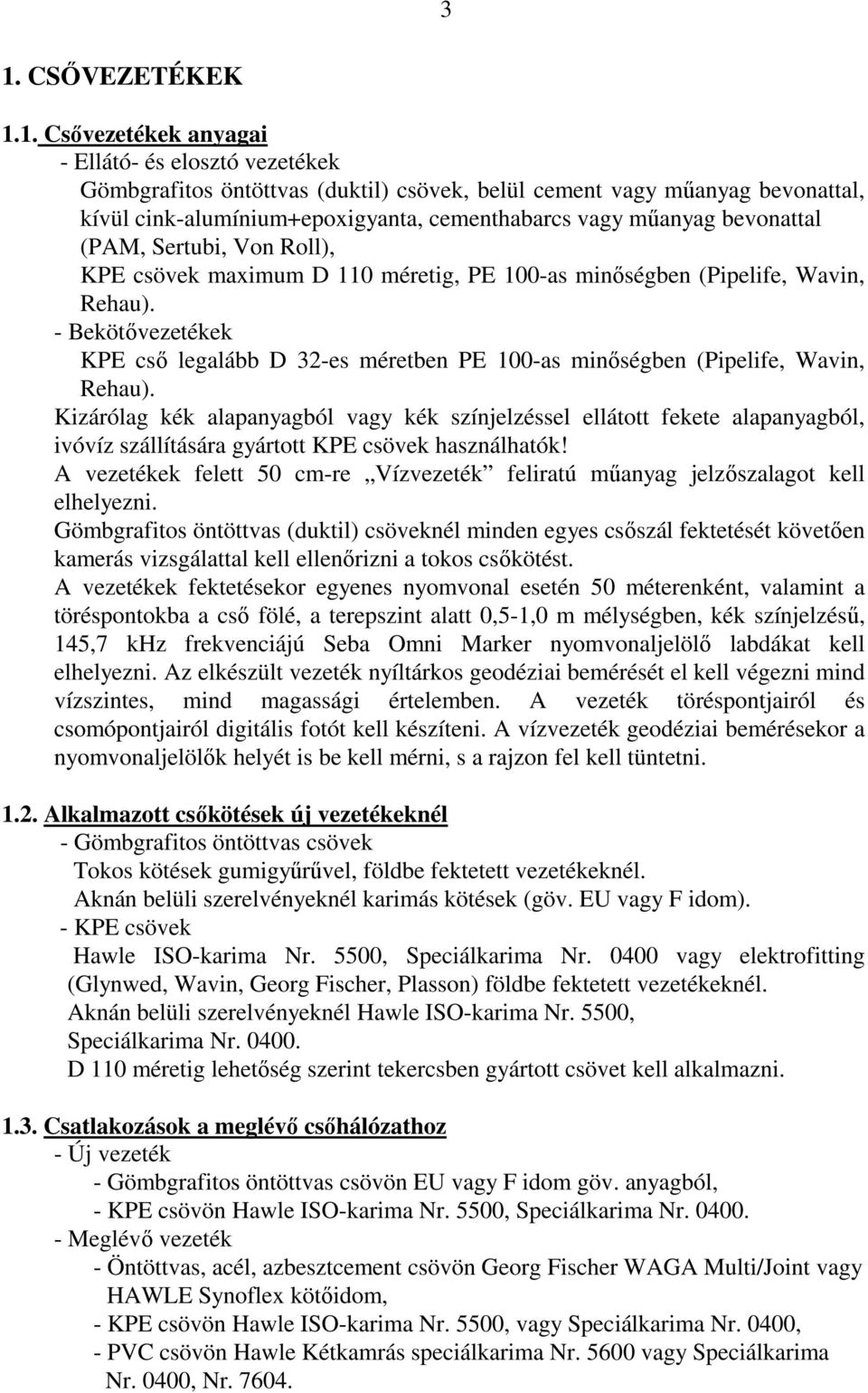

3 3 1. CSŐVEZETÉKEK 1.1. Csővezetékek anyagai - Ellátó- és elosztó vezetékek Gömbgrafitos öntöttvas (duktil) csövek, belül cement vagy műanyag bevonattal, kívül cink-alumínium+epoxigyanta, cementhabarcs vagy műanyag bevonattal (PAM, Sertubi, Von Roll), KPE csövek maximum D 110 méretig, PE 100-as minőségben (Pipelife, Wavin, Rehau). - Bekötővezetékek KPE cső legalább D 32-es méretben PE 100-as minőségben (Pipelife, Wavin, Rehau). Kizárólag kék alapanyagból vagy kék színjelzéssel ellátott fekete alapanyagból, ivóvíz szállítására gyártott KPE csövek használhatók! A vezetékek felett 50 cm-re Vízvezeték feliratú műanyag jelzőszalagot kell elhelyezni. Gömbgrafitos öntöttvas (duktil) csöveknél minden egyes csőszál fektetését követően kamerás vizsgálattal kell ellenőrizni a tokos csőkötést. A vezetékek fektetésekor egyenes nyomvonal esetén 50 méterenként, valamint a töréspontokba a cső fölé, a terepszint alatt 0,5-1,0 m mélységben, kék színjelzésű, 145,7 khz frekvenciájú Seba Omni Marker nyomvonaljelölő labdákat kell elhelyezni. Az elkészült vezeték nyíltárkos geodéziai bemérését el kell végezni mind vízszintes, mind magassági értelemben. A vezeték töréspontjairól és csomópontjairól digitális fotót kell készíteni. A vízvezeték geodéziai bemérésekor a nyomvonaljelölők helyét is be kell mérni, s a rajzon fel kell tüntetni Alkalmazott csőkötések új vezetékeknél - Gömbgrafitos öntöttvas csövek Tokos kötések gumigyűrűvel, földbe fektetett vezetékeknél. Aknán belüli szerelvényeknél karimás kötések (göv. EU vagy F idom). - KPE csövek Hawle ISO-karima Nr. 5500, Speciálkarima Nr vagy elektrofitting (Glynwed, Wavin, Georg Fischer, Plasson) földbe fektetett vezetékeknél. Aknán belüli szerelvényeknél Hawle ISO-karima Nr. 5500, Speciálkarima Nr D 110 méretig lehetőség szerint tekercsben gyártott csövet kell alkalmazni Csatlakozások a meglévő csőhálózathoz - Új vezeték - Gömbgrafitos öntöttvas csövön EU vagy F idom göv. anyagból, - KPE csövön Hawle ISO-karima Nr. 5500, Speciálkarima Nr Meglévő vezeték - Öntöttvas, acél, azbesztcement csövön Georg Fischer WAGA Multi/Joint vagy HAWLE Synoflex kötőidom, - KPE csövön Hawle ISO-karima Nr. 5500, vagy Speciálkarima Nr. 0400, - PVC csövön Hawle Kétkamrás speciálkarima Nr vagy Speciálkarima Nr. 0400, Nr

4 4 2. IDOMOK - Gömbgrafitos öntöttvas csövek esetén lehetőség szerint tokos kivitelben a csővel azonos minőségben vagy kívül-belül epoxi bevonattal (PAM, Sertubi, Von Roll), - Hawle vagy Frischhut idomok kívül-belül epoxi bevonattal, - Hawle BAIO vagy VAG BAIO rendszer. - KPE csövek esetén elektrofúziós kötésű idomok (Glynwed, Wavin, Georg Fischer, Plasson) - Hawle vagy Frischhut idomok kívül-belül epoxi bevonattal, - D 110 KPE méretig Hawle ISO fitting gömbgrafitos öntöttvasból vagy poliacetálból, - Hawle System 2000 rendszer, - Hawle vagy VAG BAIO rendszer. 3. SZERELVÉNYEK 3.1. Elzáró szerelvények Ellátó hálózaton: - Hawle E2 vagy VAG EKO Plus tolózárak, - Hawle System 2000 rendszer tolózárai, - Hawle vagy VAG BAIO rendszer tolózárai. Elosztó hálózaton: - Hawle E, E2 vagy VAG EKO Plus tolózárak, - Hawle System 2000 rendszer tolózárai, - Hawle vagy VAG BAIO rendszer tolózárai. Megengedett karimás, tokos, rövid, hosszú, szűkítő, kombi változatok beépítése is Tűzcsapok Kitörésbiztos kivitelben: - Hawle NÁ 80 2B H8 Nr. 5081, vagy - NÁ 80 IMP. Fix kivitelben: - Hawle NÁ 80 2B Nr. 5082, A kiváltó T idomra tolózárat kell beépíteni. A tolózár és a tűzcsap között legalább 500 mm hosszú egyenes csőszakaszt (göv. FF idom vagy KPE passzdarab) kell biztosítani. A tűzcsap ürítő csonkjához szivárgó beépítése szükséges. Nem szilárd burkolatban történő elhelyezés esetén 50x50x25 cm-es körülbetonozást kell készíteni.

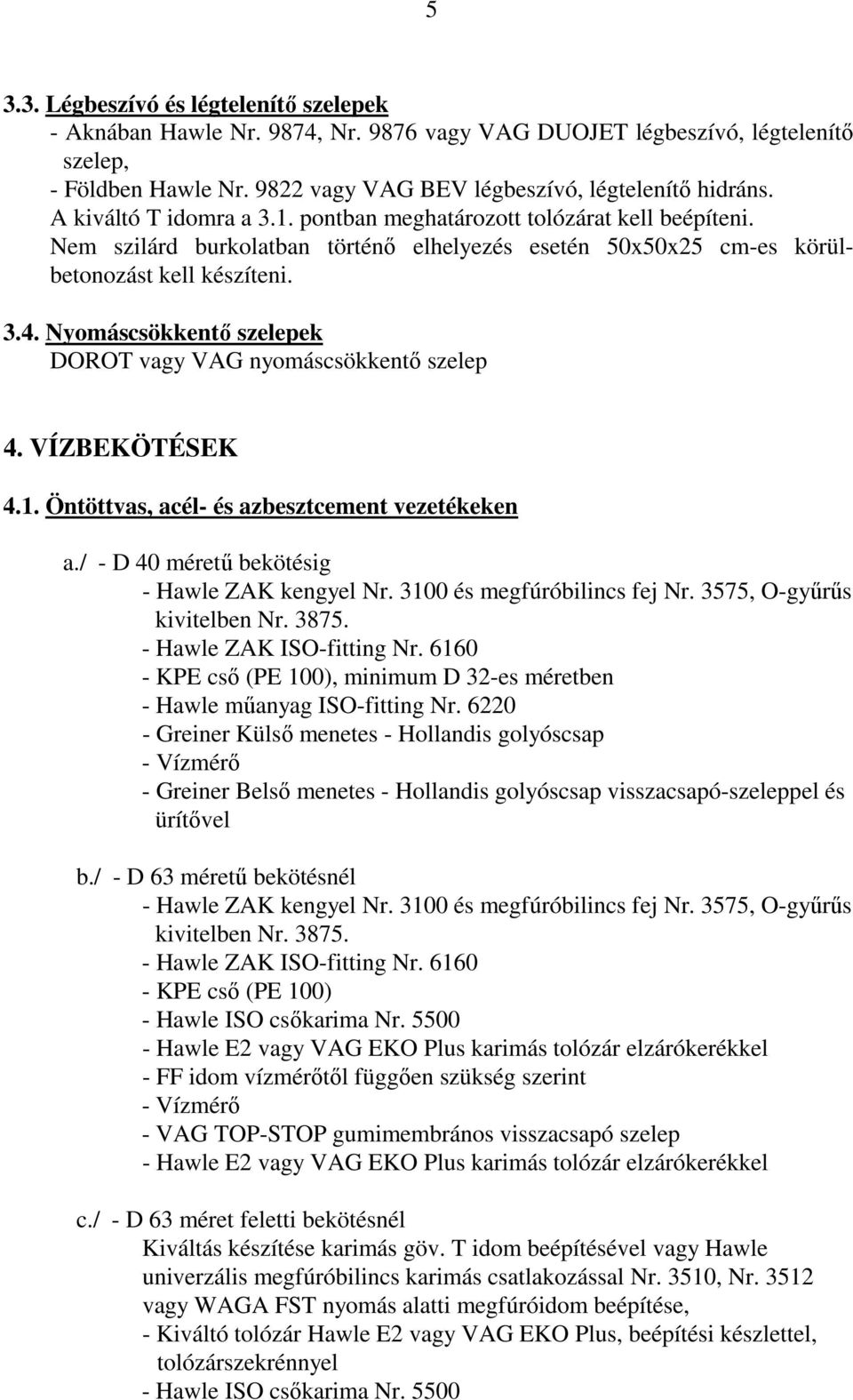

5 Légbeszívó és légtelenítő szelepek - Aknában Hawle Nr. 9874, Nr vagy VAG DUOJET légbeszívó, légtelenítő szelep, - Földben Hawle Nr vagy VAG BEV légbeszívó, légtelenítő hidráns. A kiváltó T idomra a 3.1. pontban meghatározott tolózárat kell beépíteni. Nem szilárd burkolatban történő elhelyezés esetén 50x50x25 cm-es körülbetonozást kell készíteni Nyomáscsökkentő szelepek DOROT vagy VAG nyomáscsökkentő szelep 4. VÍZBEKÖTÉSEK 4.1. Öntöttvas, acél- és azbesztcement vezetékeken a./ - D 40 méretű bekötésig - Hawle ZAK kengyel Nr és megfúróbilincs fej Nr. 3575, O-gyűrűs kivitelben Nr Hawle ZAK ISO-fitting Nr KPE cső (PE 100), minimum D 32-es méretben - Hawle műanyag ISO-fitting Nr Greiner Külső menetes - Hollandis golyóscsap - Vízmérő - Greiner Belső menetes - Hollandis golyóscsap visszacsapó-szeleppel és ürítővel b./ - D 63 méretű bekötésnél - Hawle ZAK kengyel Nr és megfúróbilincs fej Nr. 3575, O-gyűrűs kivitelben Nr Hawle ZAK ISO-fitting Nr KPE cső (PE 100) - Hawle ISO csőkarima Nr Hawle E2 vagy VAG EKO Plus karimás tolózár elzárókerékkel - FF idom vízmérőtől függően szükség szerint - Vízmérő - VAG TOP-STOP gumimembrános visszacsapó szelep - Hawle E2 vagy VAG EKO Plus karimás tolózár elzárókerékkel c./ - D 63 méret feletti bekötésnél Kiváltás készítése karimás göv. T idom beépítésével vagy Hawle univerzális megfúróbilincs karimás csatlakozással Nr. 3510, Nr vagy WAGA FST nyomás alatti megfúróidom beépítése, - Kiváltó tolózár Hawle E2 vagy VAG EKO Plus, beépítési készlettel, tolózárszekrénnyel - Hawle ISO csőkarima Nr. 5500

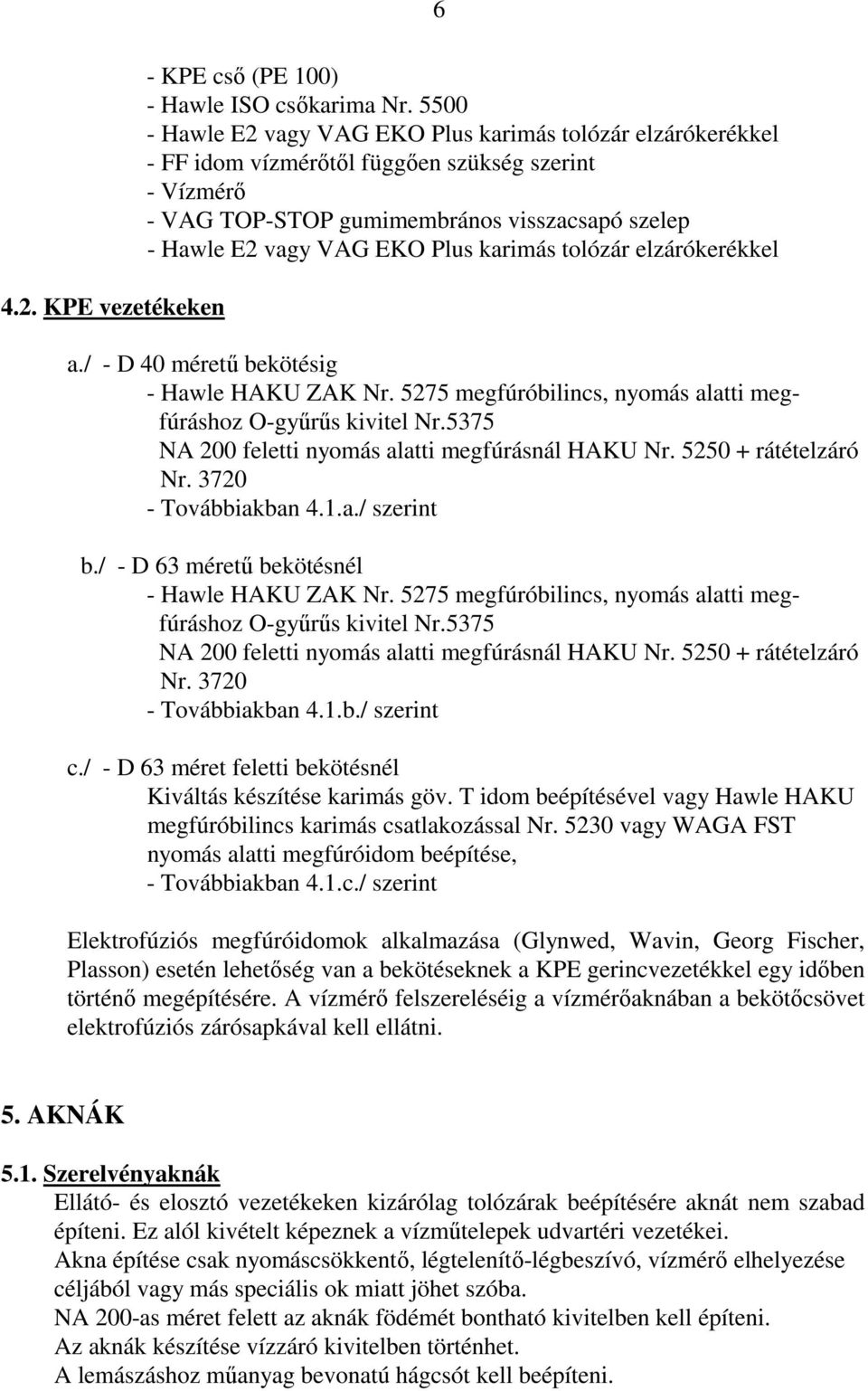

6 4.2. KPE vezetékeken 6 - KPE cső (PE 100) - Hawle ISO csőkarima Nr Hawle E2 vagy VAG EKO Plus karimás tolózár elzárókerékkel - FF idom vízmérőtől függően szükség szerint - Vízmérő - VAG TOP-STOP gumimembrános visszacsapó szelep - Hawle E2 vagy VAG EKO Plus karimás tolózár elzárókerékkel a./ - D 40 méretű bekötésig - Hawle HAKU ZAK Nr megfúróbilincs, nyomás alatti megfúráshoz O-gyűrűs kivitel Nr.5375 NA 200 feletti nyomás alatti megfúrásnál HAKU Nr rátételzáró Nr Továbbiakban 4.1.a./ szerint b./ - D 63 méretű bekötésnél - Hawle HAKU ZAK Nr megfúróbilincs, nyomás alatti megfúráshoz O-gyűrűs kivitel Nr.5375 NA 200 feletti nyomás alatti megfúrásnál HAKU Nr rátételzáró Nr Továbbiakban 4.1.b./ szerint c./ - D 63 méret feletti bekötésnél Kiváltás készítése karimás göv. T idom beépítésével vagy Hawle HAKU megfúróbilincs karimás csatlakozással Nr vagy WAGA FST nyomás alatti megfúróidom beépítése, - Továbbiakban 4.1.c./ szerint Elektrofúziós megfúróidomok alkalmazása (Glynwed, Wavin, Georg Fischer, Plasson) esetén lehetőség van a bekötéseknek a KPE gerincvezetékkel egy időben történő megépítésére. A vízmérő felszereléséig a vízmérőaknában a bekötőcsövet elektrofúziós zárósapkával kell ellátni. 5. AKNÁK 5.1. Szerelvényaknák Ellátó- és elosztó vezetékeken kizárólag tolózárak beépítésére aknát nem szabad építeni. Ez alól kivételt képeznek a vízműtelepek udvartéri vezetékei. Akna építése csak nyomáscsökkentő, légtelenítő-légbeszívó, vízmérő elhelyezése céljából vagy más speciális ok miatt jöhet szóba. NA 200-as méret felett az aknák födémét bontható kivitelben kell építeni. Az aknák készítése vízzáró kivitelben történhet. A lemászáshoz műanyag bevonatú hágcsót kell beépíteni.

7 7 Az akna fedlap alatti sarkának közelében zsomp kialakítására van szükség a víztelenítés biztosításához. Az akna méreteinek megválasztásánál fontos szempont, hogy az aknában biztonságos munkavégzés történhessen. A fedlap kialakítása a 6.2. pont szerint Vízmérőaknák Az aknákat betonból (monolit vagy előregyártott) vagy műanyagból vízzáró kivitelben kell készíteni. Méretei betonakna esetén: - D 32 mérőig 1000 x 1000 x 1200 vagy 800 x 1000 x 1200 mm vagy D1000 x 1200 mm. - D 32 vízmérő felett az 5.1. alapján. Méretei műanyagakna esetén: legalább D 800 mm. Az aknát az igénybevételnek megfelelő teherbírású födémmel és fedlappal kell ellátni. A lemászáshoz betonakna esetén műanyag bevonatú hágcsót kell beépíteni. Műanyag akna esetén is biztosítani kell a lemászáshoz szükséges hágcsót. 6. KÖZTERÜLETI FEDLAPOK 6.1. Csapszekrények Öntöttvas csapszekrények, amelyeknek jelezniük kell, hogy vízvezetékhez tartoznak, elkerülendő gyors beavatkozások esetén az esetleges tévedéseket. - Tolózárszekrények: Aszfaltburkolatba önszintező KASI KVS02 tolózárszekrény Betonburkolatba és zöldterületbe Hydrotec DIN tolózárszekrény - Légtelenítő szekrény Hawle Nr Nem szilárd burkolatban történő elhelyezés esetén 50x50x25 cm-es körülbetonozást kell készíteni Aknafedlapok - Utak közlekedési felületein 60 x 60 cm-es közúti teherbírásnak megfelelő D 400-as öntvény fedlap purapren betéttel. A négyszögletes keret gyárilag 16 cm-es betongyűrűbe ágyazott (Hydrotec, Kanal & Guss, KASI). - Járdában Mint előző, de C 250-es teherbírású. 7. SZERELVÉNYEKET JELZŐ TÁBLÁK Franken Plastik gyártmányú táblák tolózárak, tűzcsapok, légtelenítők jelölésére társaságunk jelölésrendszerével, nyilvántartási számuk feltüntetésével. Jelölések: ZZ - zónazár

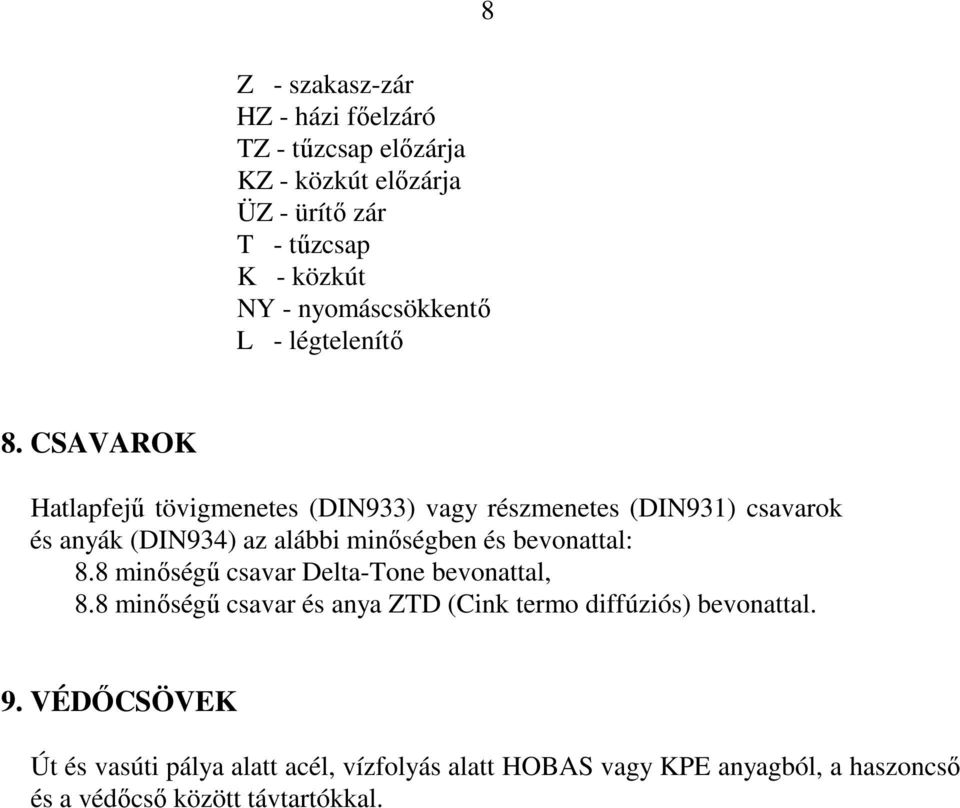

8 8 Z - szakasz-zár HZ - házi főelzáró TZ - tűzcsap előzárja KZ - közkút előzárja ÜZ - ürítő zár T - tűzcsap K - közkút NY - nyomáscsökkentő L - légtelenítő 8. CSAVAROK Hatlapfejű tövigmenetes (DIN933) vagy részmenetes (DIN931) csavarok és anyák (DIN934) az alábbi minőségben és bevonattal: 8.8 minőségű csavar Delta-Tone bevonattal, 8.8 minőségű csavar és anya ZTD (Cink termo diffúziós) bevonattal. 9. VÉDŐCSÖVEK Út és vasúti pálya alatt acél, vízfolyás alatt HOBAS vagy KPE anyagból, a haszoncső és a védőcső között távtartókkal.
