1 Közműves beruházások és rekonstrukciók műszaki előkészítése amikor az üzemeltető, a tervező és a műszaki megoldás szolgáltatója együtt gondolkodik Béres Richárd

2 Témáink Műszaki előkészítés támogatása Ivóvíz és szennyvíz vezetékek építése polietilén technológiával Csatornázási műtárgyak lefedése Honeywell szabályozó, szűrő és visszafolyásgátló szerelvények Képzés, mint lehetséges megoldás a szakemberhiány enyhítésére Smart Water nemzetközi trendek

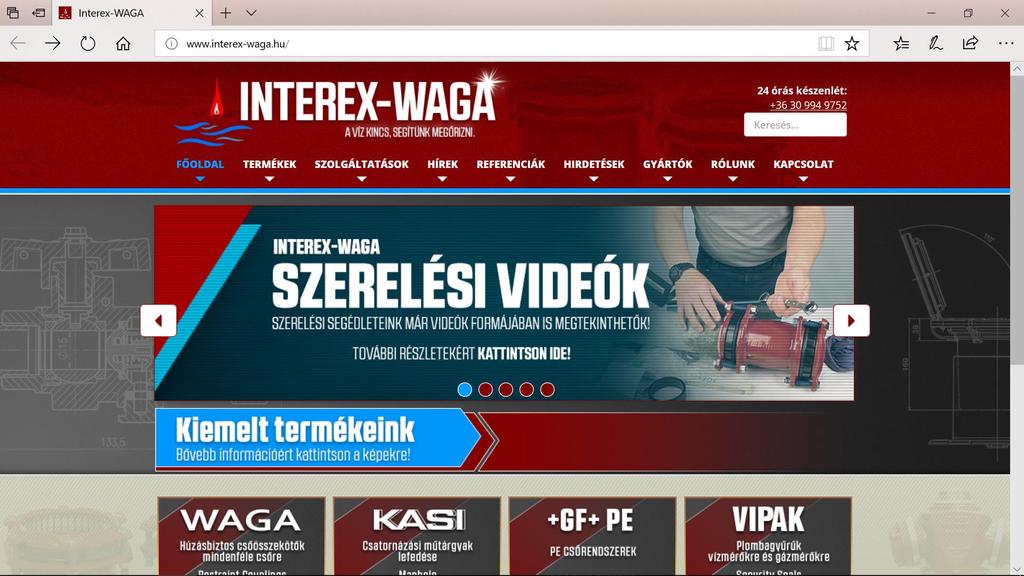

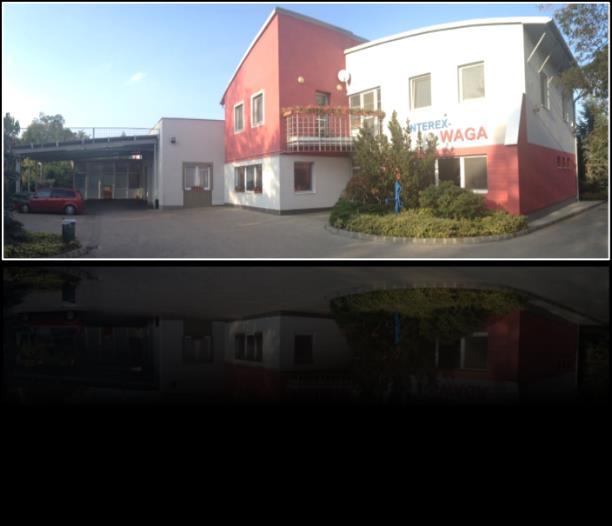

3 Interex-WAGA Alapítva 1994-ben, Székesfehérváron Svájci, holland, német, cseh és olasz víz-, csatorna- és gázközmű műszaki megoldások VIPAK plomba - export 1200 m² központi raktár, 45 kihelyezett raktár Túrajáratok a kihelyezett raktárak feltöltésére 30+ munkatárs 24 órás ügyelet Műszaki előkészítés, képzés, tanácsadás

4 Ivóvíz és szennyvíz vezetékek építése PE technológiával Miért választják csőhálózati anyagnak a polietilént? Milyen csőkötés-technológiai megoldásokat választhatunk? Hogyan érhetünk el költségcsökkentést?

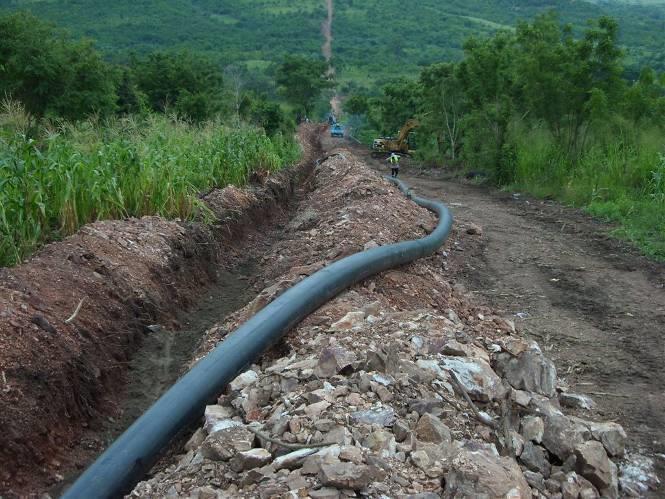

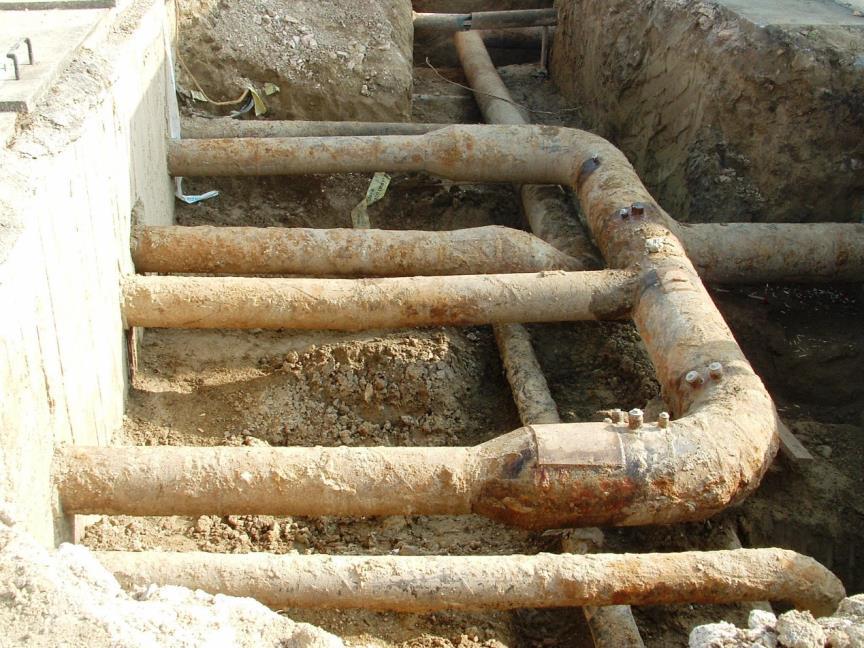

5 Miért választják csőhálózati anyagnak a PE-t? rugalmas korróziómentes sima felületek könnyű nincs szükség katódvédelemre elszorítható homogén kötések nagy kötési távolságok akár 100 év üzemidő

6 Miért választják csőhálózati anyagnak a PE-t? Zsámbéki medence töltő, ürítő vezetékei Rekonstrukció polietilénből

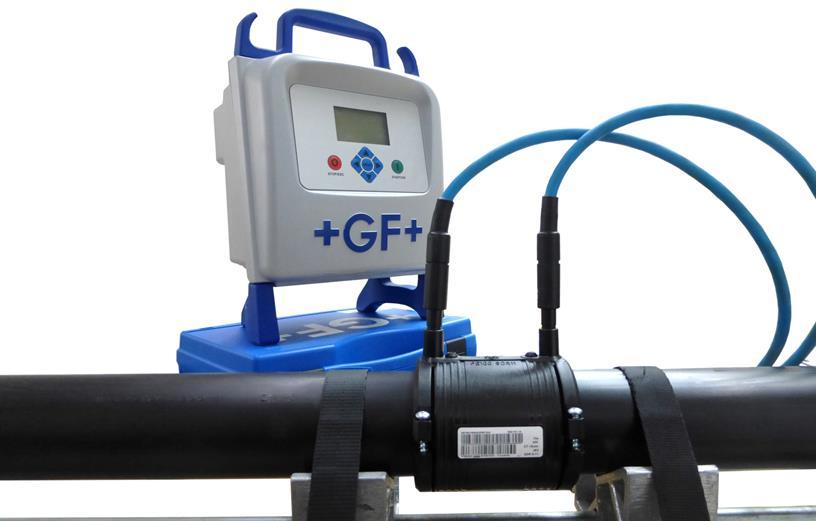

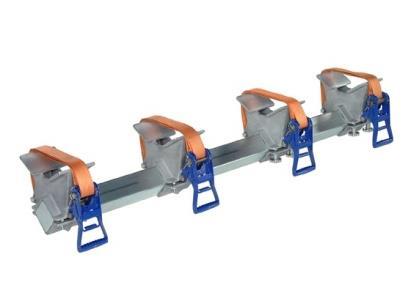

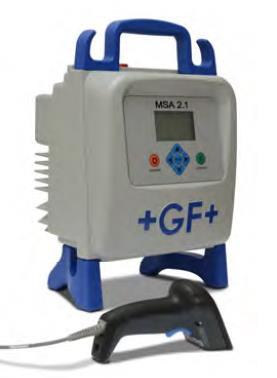

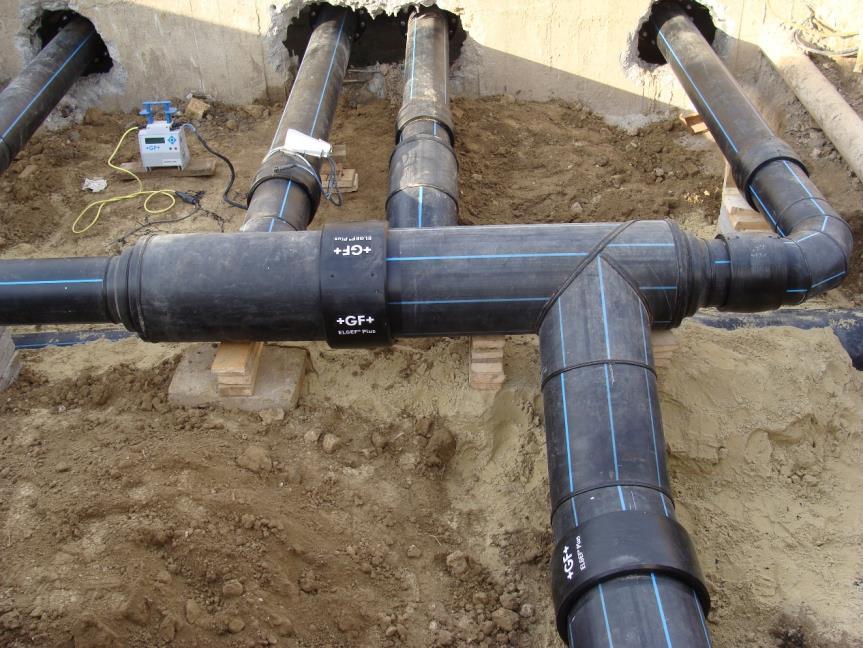

7 Elektrofúzió Könnyű elsajátítani Milyen csőkötés-technológiai megoldásokat választhatunk? Biztonságos, tiszta és gyors Könnyű mozgatni a hegesztési eszközöket Alkalmazható különböző falvastagságoknál Kezdeti befektetési költség alacsonyabb Újraindítható a hegesztés

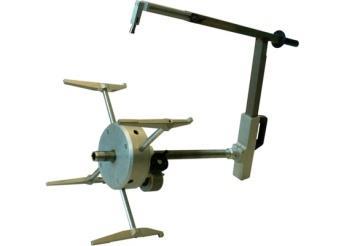

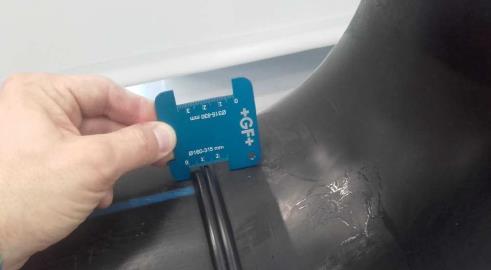

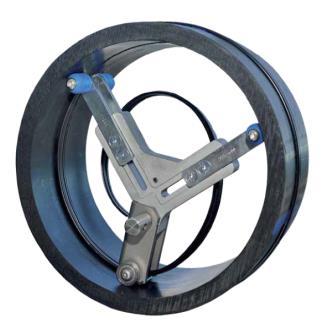

8 Tompahegesztés Milyen csőkötés-technológiai megoldásokat választhatunk? Nincs kötőelem költség Biztonságos, tiszta és gyors Alkalmazható NO DIG csőfektetésnél

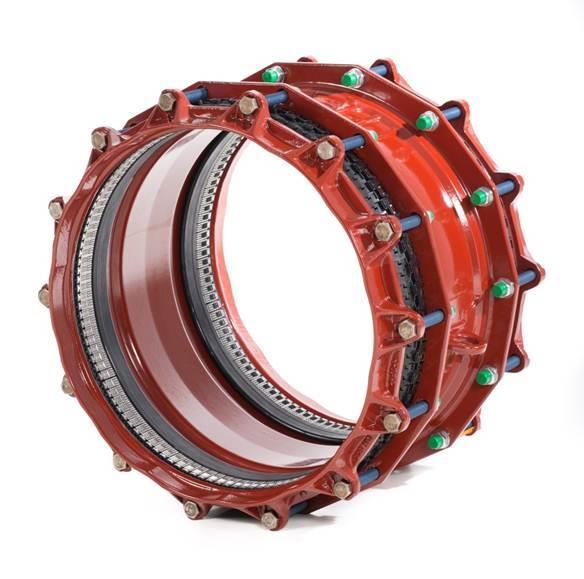

9 Milyen csőkötés-technológiai megoldásokat választhatunk? Húzásbiztos mechanikai kötés Átfogás Progresszivitás Korrózióállóság Tömítésvédelem Költséghatékonyság

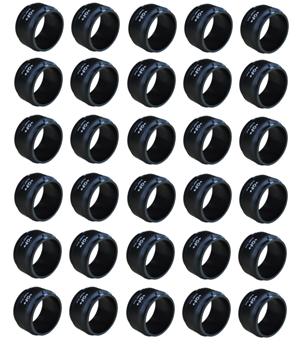

10 Hogyan érhetünk el költségcsökkentést? PE 100 SDR 11 SDR 17 Ø 500 Ø 800 Ø 1200 Ø 500 Ø 800 Ø 1200 Előkészítés Hegesztés Kihűlés PE 100 SDR 11 SDR 17 Ø 500 Ø 800 Ø 1200 Ø 500 Ø 800 Ø 1200 Előkészítés Hegesztés Kihűlés

11 Hogyan érhetünk el költségcsökkentést?

12 Ivóvíz és szennyvíz vezetékek építése PE technológiával Miért választják csőhálózati anyagnak a polietilént? Milyen csőkötés-technológiai megoldásokat választhatunk? Hogyan érhetünk el költségcsökkentést?

13 Alkalmazástechnikai támogatás

14 Csatornázási műtárgyak lefedése Milyen feladatokról van szó? Hogyan tudunk jó műszaki megoldást választani? Hogyan lesz minden érintett elégedett?

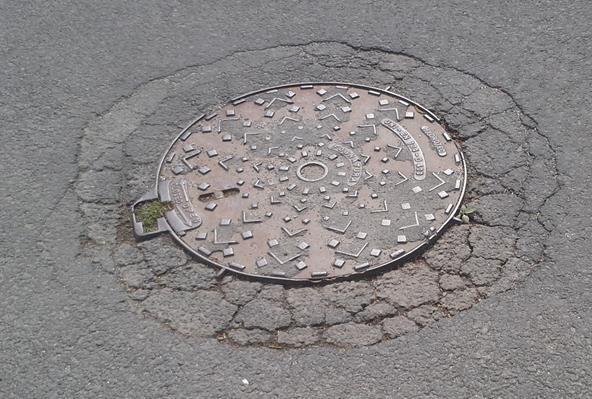

15 Milyen feladatokról van szó?

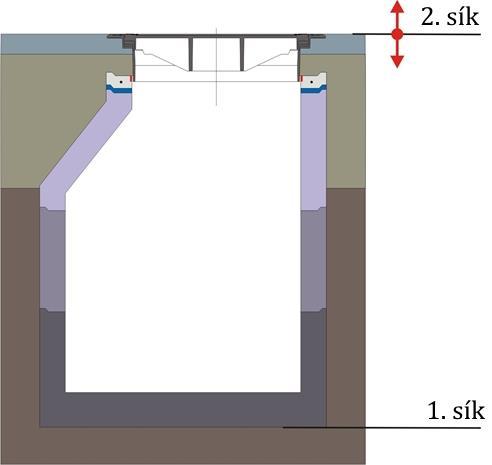

16 Hogyan tudunk jó műszaki megoldást választani?

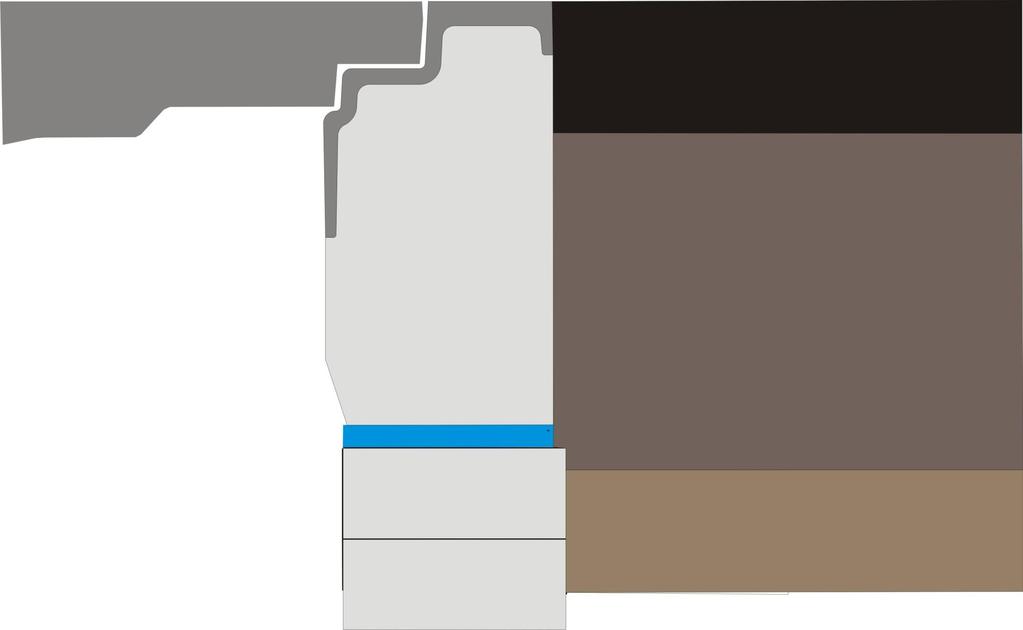

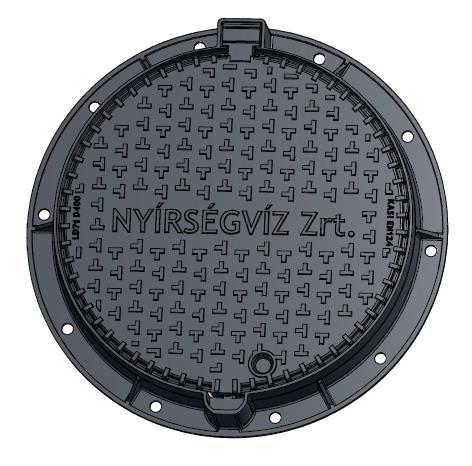

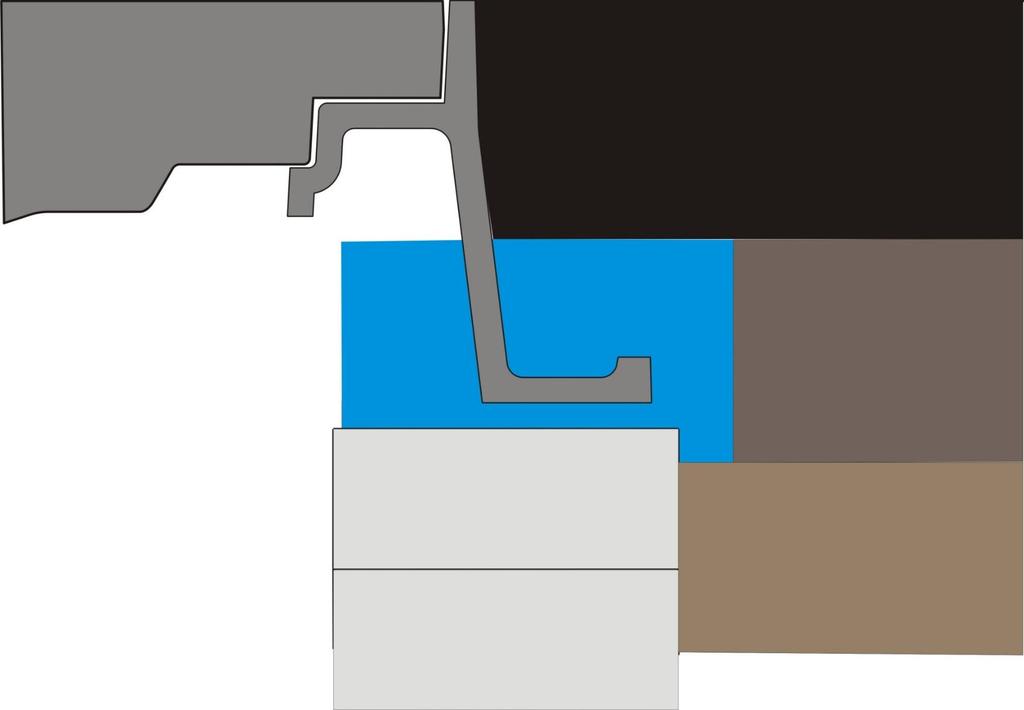

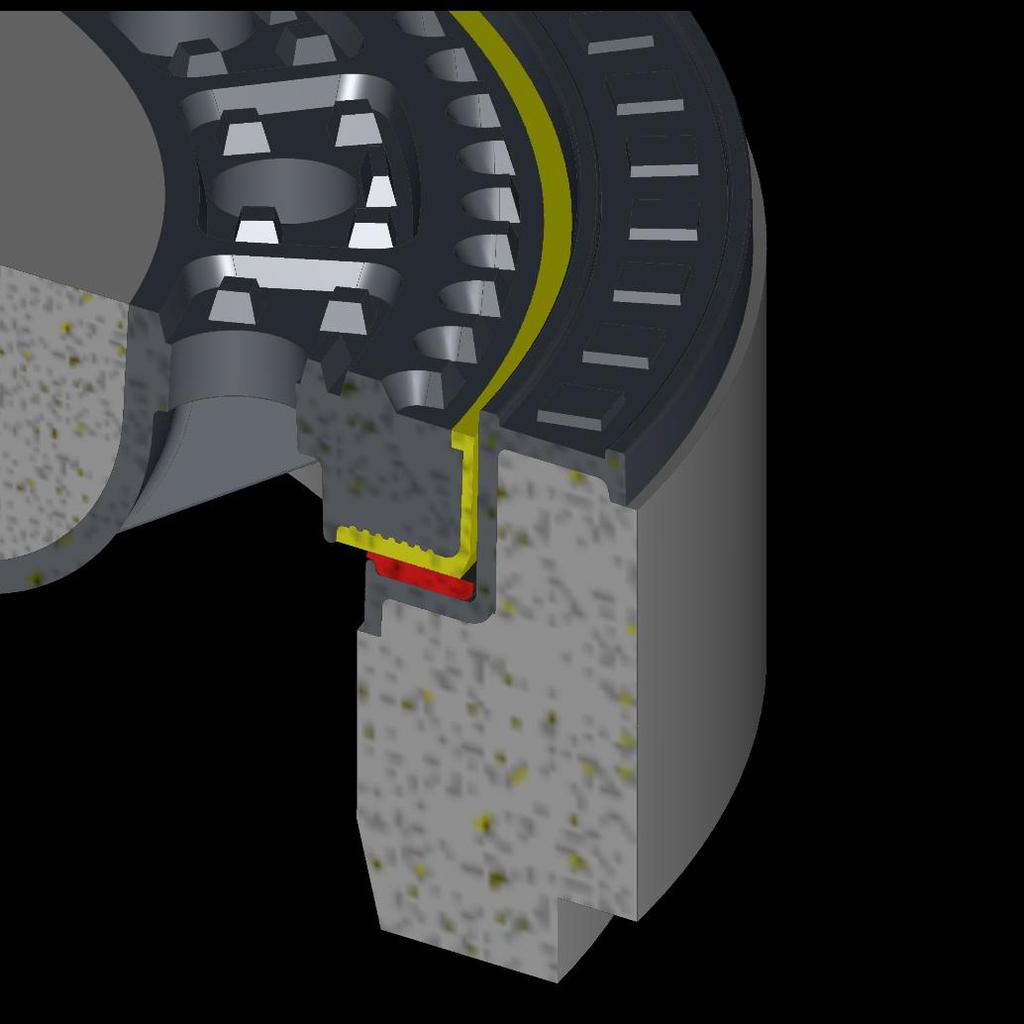

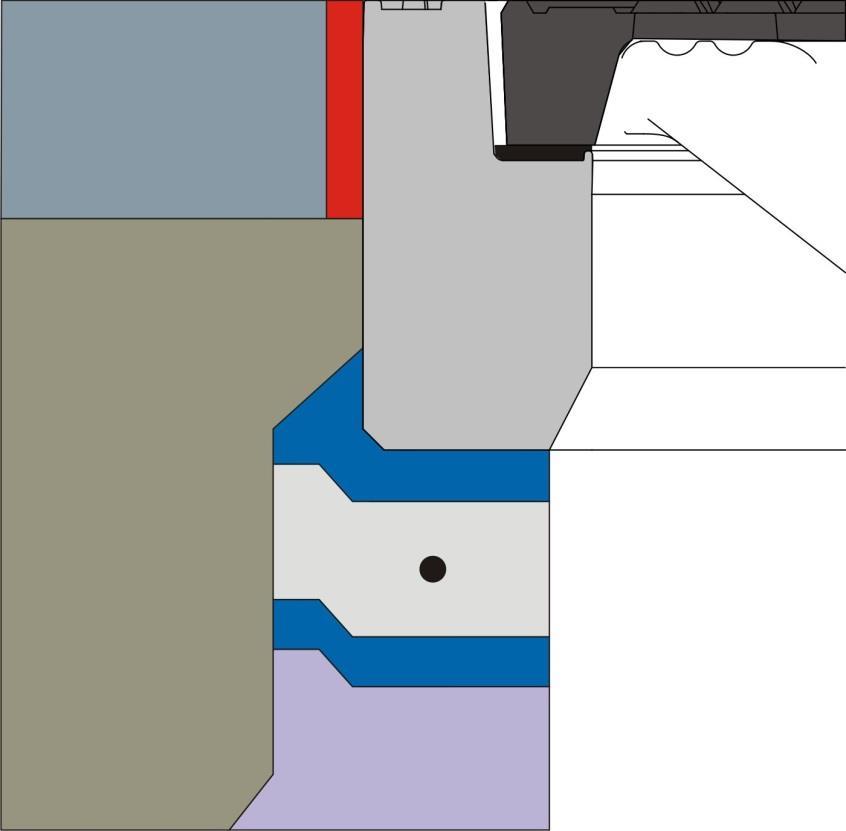

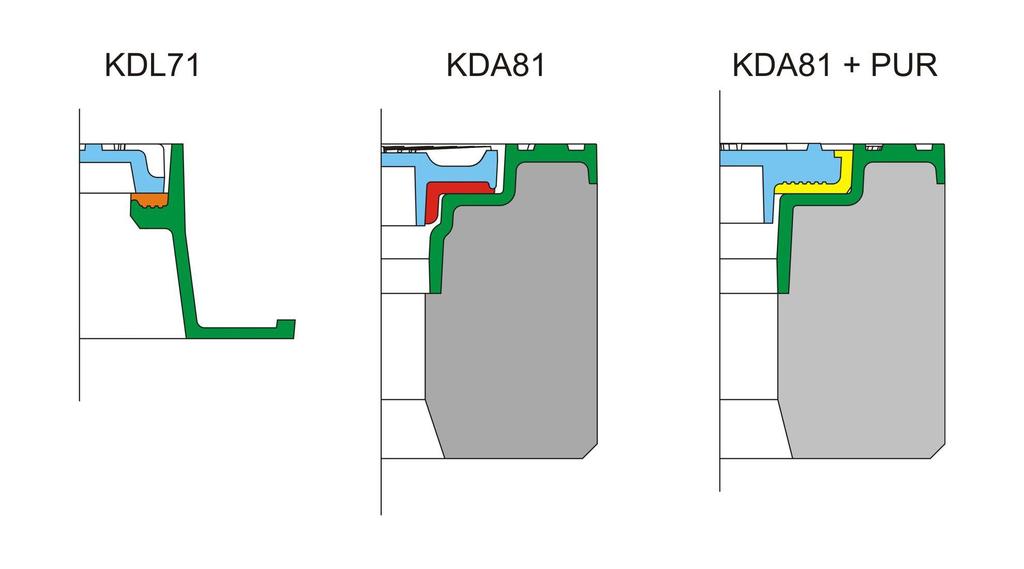

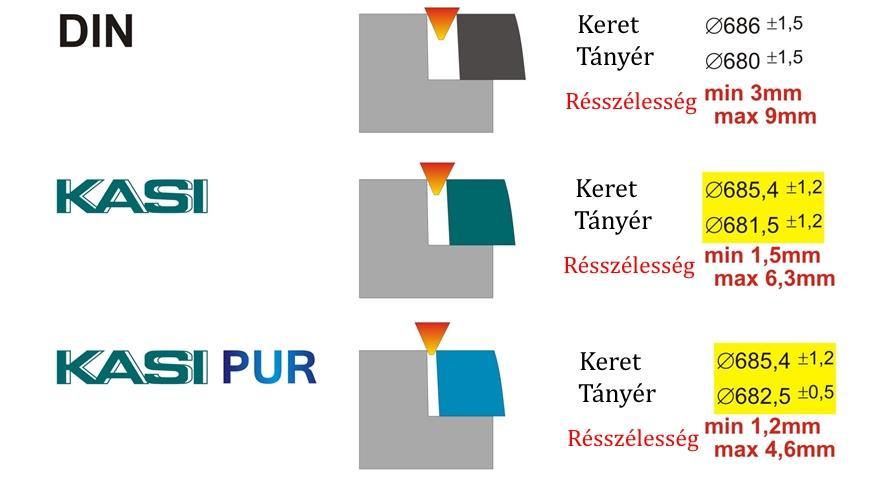

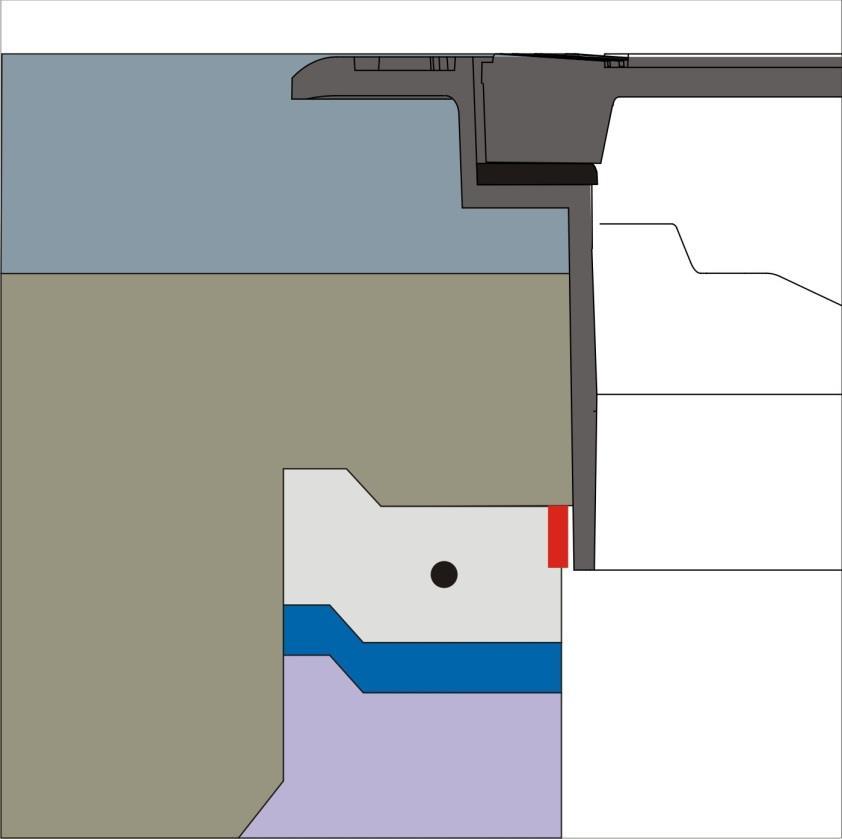

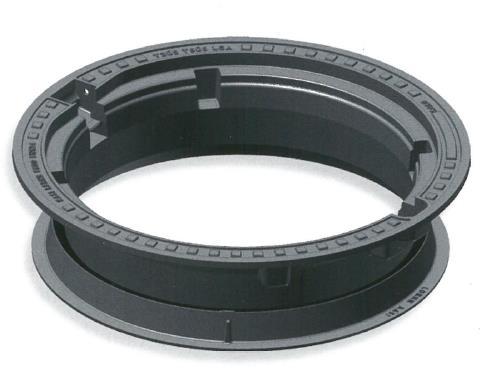

17 Hogyan tudunk jó műszaki megoldást választani? FEDLAPKERET FEDLAPTÁNYÉR Forgalmi terhelési osztály L-profilú gömbgrafitos fedlapkeret Öntvény-beton Önszintbeálló EN 124 minimumot teljesítő Gömbgrafitos, előfeszített Lemezgrafitos, súlyzárású A???? B???? C??? D X X E X X? K X? X? R X? X?

18

19

20

21

22

23

24

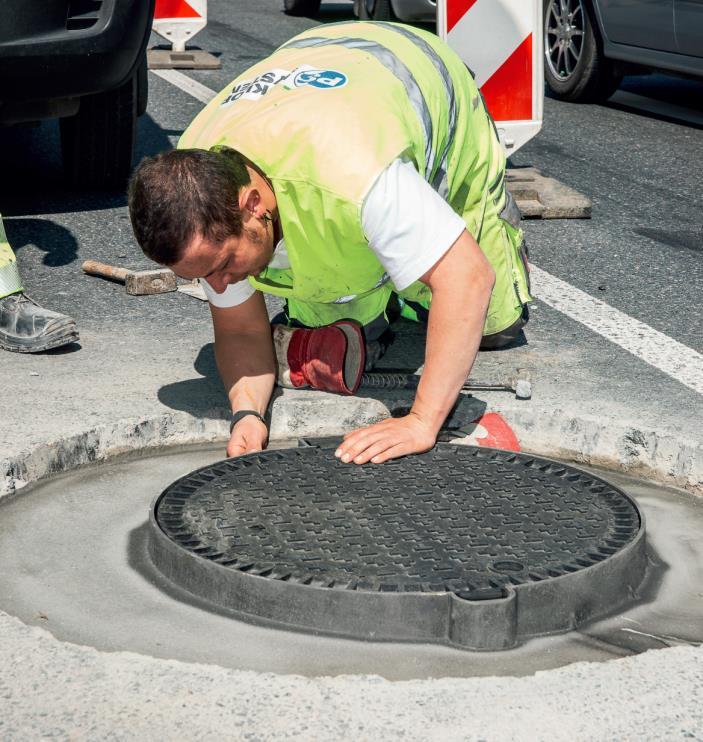

25 Hogyan tudunk jó műszaki megoldást választani? Forgalmi terheléshez választott szerkezeti kialakítás Megfelelő anyagú és elhelyezésű zajcsillapítók Tányérok rugalmas előfeszítése vagy súlyzárása Monoblokk vagy önszintező beépítés Magas minőségű beépítési segédanyagok

26 Hogyan lesz minden érintett elégedett?

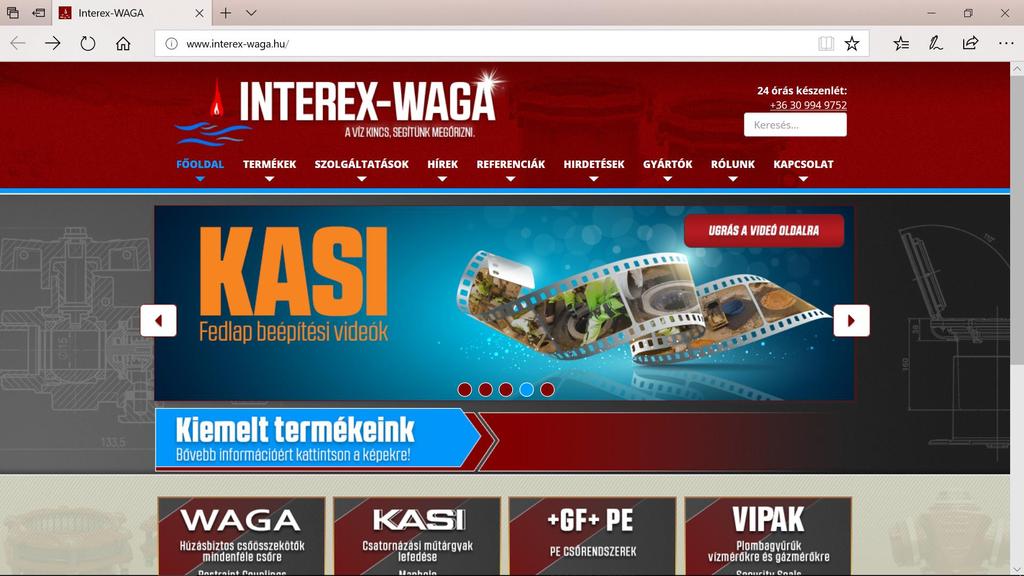

27 Alkalmazástechnikai támogatás

28 Honeywell szabályozó, szűrő és visszafolyásgátló szerelvények

29 Szűrőváltozatok Visszamosatható Öblíthető / cserélhető betét Menetes Karimás

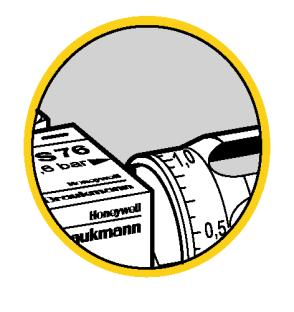

30 Hasznos kiegészítők Szennyezettségtől függő automatikus tisztítás DDS76 kapcsoló

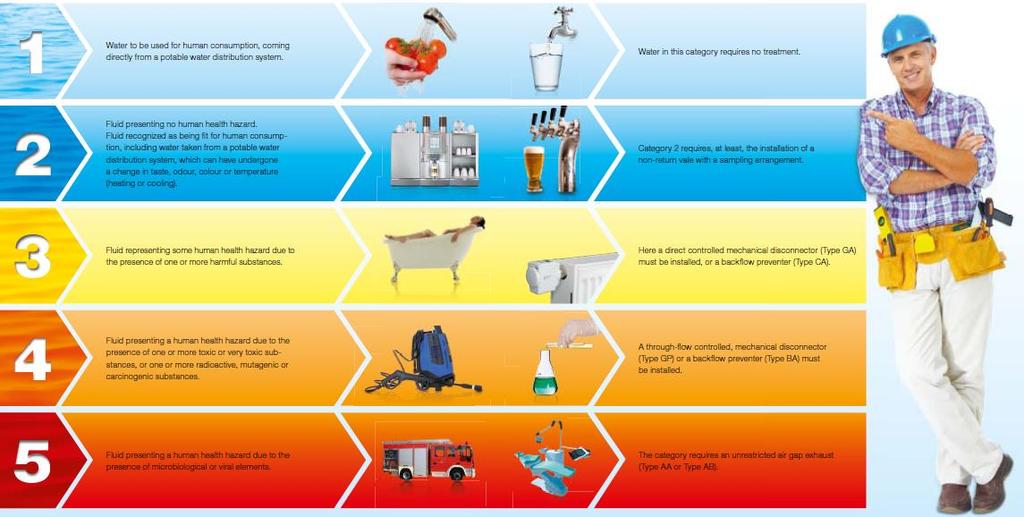

31 Folyadékosztályok Az MSZ EN 1717 szabvány öt folyadékosztályt határoz meg Emberi fogyasztásra alkalmas, szennyeződés mentes tiszta ivóvíz, mely kezelést nem igényel 30 C nál nem melegebb ivóvíz közvetlen az ellátó hálózatból Emberi fogyasztásra alkalmas víz, melyhez kellemetlen íz, szag, szín társul vagy nem megfelelő hőfokú. Használati melegvíz Csapok, zuhany által kevert víz Sör Egészségre enyhén ártalmas, háztartási és ivóvíz felhasználásra alkalmatlan víz. fűtési rendszerben keringő víz Egészségre közepesen ártalmas, háztartási és ivóvíz felhasználásra alkalmatlan víz - Mikroorganizmusokkal fertőzött, parazitákat tartalmazó - Radioaktív víz Egészségre erősen ártalmas fertőzött víz. Halált okozó fertőző víz (pl. Salmonella, Vibrio cholera)

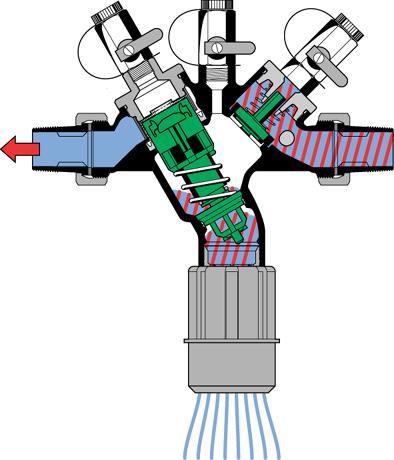

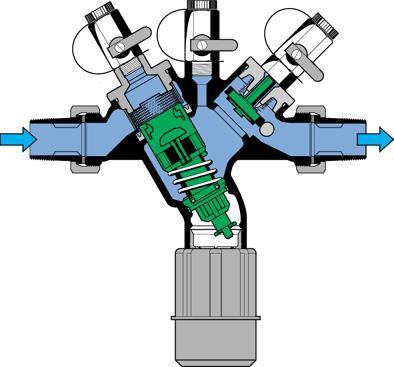

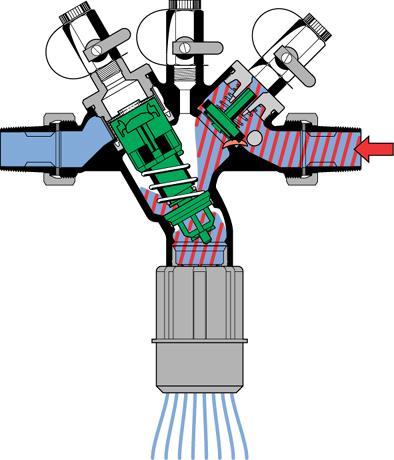

32 Ellenőrizhető visszafolyásgátlók Nincs vízelvétel Van vízelvétel Csőtörés Normál zárás Csőtörés Hibás visszacsapószelep

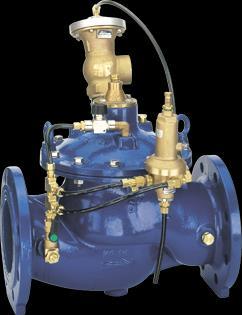

33 Segédszelepes (nyomás)szabályozók A segédszelepes szabályozószelepek: - a víz energiáját használják fel a működésükhöz - áteresztő képességük nagyobb - szabályozási pontosságuk jobb - kis nyomáseséssel működnek - méretük kisebb - alkalmazási területük szélesebb és változatosabb S300 sorozat

34 % nyitás Speciális formájú szeleptányér Közel lineáris szabályozási karakterisztika, ideális a szabályozás szempontjából. A szelep alacsony vízelvétel esetén is stabil, nem vibrál. % térfogatáram Nincs szükség bypass ágra a kis vízelvételek biztosításához

35

36 Képzés, mint lehetséges megoldás a szakemberhiány enyhítésére

37

38

39

40

41

42

43

44

45

46

47

48 Smart Water nemzetközi trendek

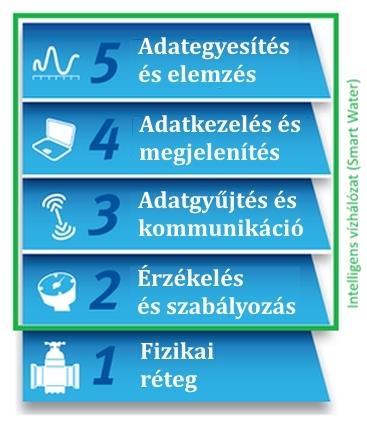

49 Intelligens víziközmű rendszerek (Smart Water Network Forum ajánlása szerint)

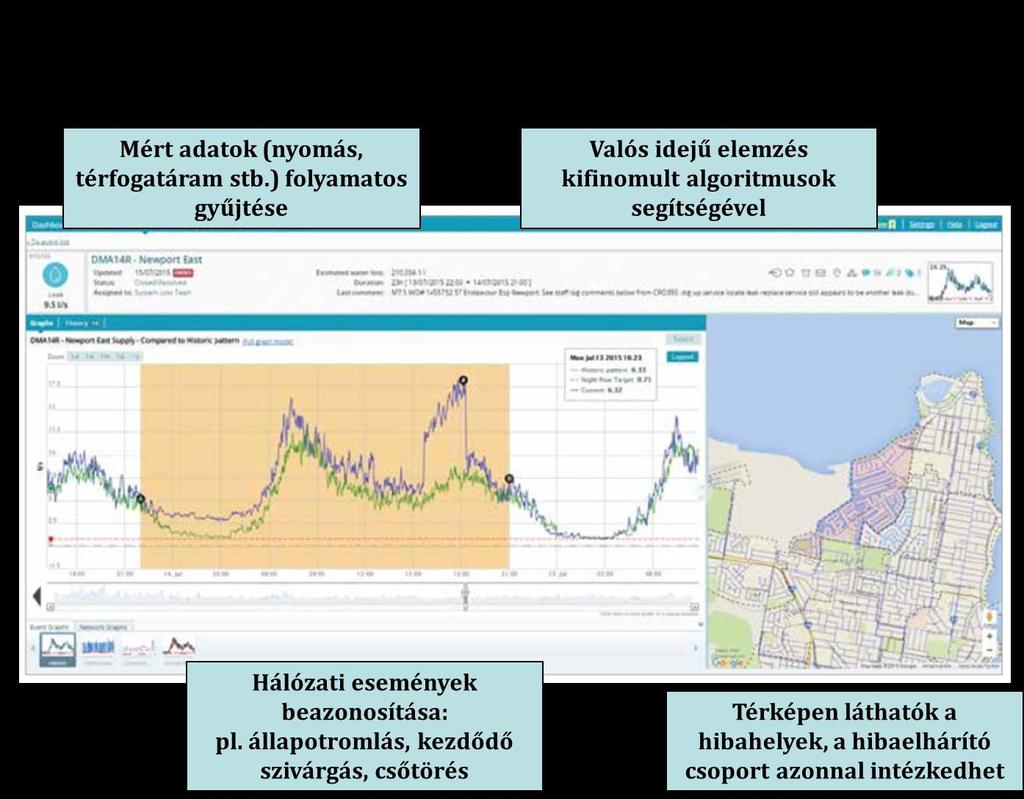

50 Smart Water szivárgások észlelése
