1 HydroModul rendszerek HydroModul rendszerek Gyerekjáték összerakni

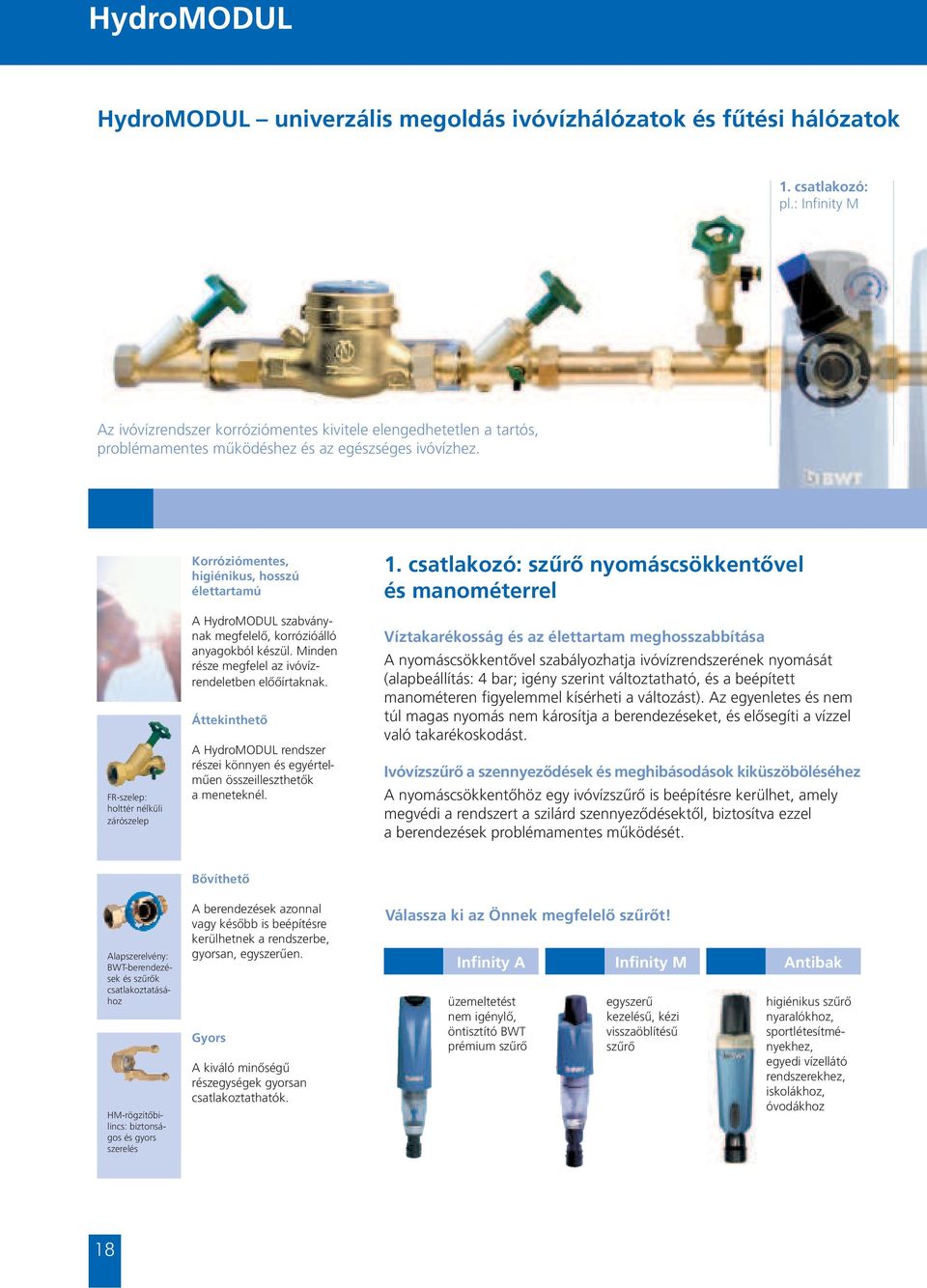

2 HydroMODUL univerzális megoldás ivóvízhálózatok és fűtési hálózatok 1. csatlakozó: pl.: Infinity M Az ivóvízrendszer korróziómentes kivitele elengedhetetlen a tartós, problémamentes működéshez és az egészséges ivóvízhez. FR-szelep: holttér nélküli zárószelep Korróziómentes, higiénikus, hosszú élettartamú A HydroMODUL szabványnak megfelelő, korrózióálló anyagokból készül. Minden része megfelel az ivóvízrendeletben előőírtaknak. Áttekinthető A HydroMODUL rendszer részei könnyen és egyértelműen összeilleszthetők a meneteknél. 1. csatlakozó: szűrő nyomáscsökkentővel és manométerrel Víztakarékosság és az élettartam meghosszabbítása A nyomáscsökkentővel szabályozhatja ivóvízrendszerének nyomását (alapbeállítás: 4 bar; igény szerint változtatható, és a beépített manométeren figyelemmel kísérheti a változást). Az egyenletes és nem túl magas nyomás nem károsítja a berendezéseket, és elősegíti a vízzel való takarékoskodást. Ivóvízszűrő a szennyeződések és meghibásodások kiküszöböléséhez A nyomáscsökkentőhöz egy ivóvízszűrő is beépítésre kerülhet, amely megvédi a rendszert a szilárd szennyeződésektől, biztosítva ezzel a berendezések problémamentes működését. Alapszerelvény: BWT-berendezések és szűrők csatlakoztatásához HM-rögzítőbilincs: biztonságos és gyors szerelés Bővíthető A berendezések azonnal vagy később is beépítésre kerülhetnek a rendszerbe, gyorsan, egyszerűen. Gyors A kiváló minőségű részegységek gyorsan csatlakoztathatók. Válassza ki az Önnek megfelelő szűrőt! Infinity A Infinity M Antibak üzemeltetést nem igénylő, öntisztító BWT prémium szűrő egyszerű kezelésű, kézi visszaöblítésű szűrő higiénikus szűrő nyaralókhoz, sportlétesítményekhez, egyedi vízellátó rendszerekhez, iskolákhoz, óvodákhoz 18

3 kialakításához kompatibilis minden csőrendszerrel 2. csatalkozó vízkezelő, pl. AQA Total Energy Újdonság! Fűtési rendszer feltöltése AQA therm termékcsaláddal. (Kérje szakembereink segítégét!) HydroModul rendszerek 2. csatlakozó: megfelelő BWT-vízkezelők vízkő és rozsda ellen gondoskodás a fürdőről, fűtésről, a ház biztonságáról AQA total Energy kemény vízhez 40 nk-ig vízkő elleni védelem korrózió elleni védelem vitalizált ivóvíz AQA nano kemény vízhez 18 nk-ig, 2 l/perc teljesítményig vízkő elleni védelem szűrő AQA perla megoldás kemény vízre vízkőmentesítés folyamatos lágyvíz szolgáltatás Bewados aggresszív víz ellen korrózió elleni védelem védőadagolás HydroMODUL az univerzális rendszer Az ivóvízhálózathoz Vízórák, elosztók, nyomáscsökkentők, szűrők, vízkezelők csatlakoztatása A fűtési rendszerhez Rendszerleválasztók, zárószelepek, nyomáscsökkentők, lágyvízcsatlakozók, fűtőberendezések csatlakoztatása Minden csőrendszerrel kompatibilis horganyzott, réz, műanyag, acél, préselt csövekhez, könnyen szerelhető, lapostömítéssel rendelkező szerelvények csatlakoztatása 19

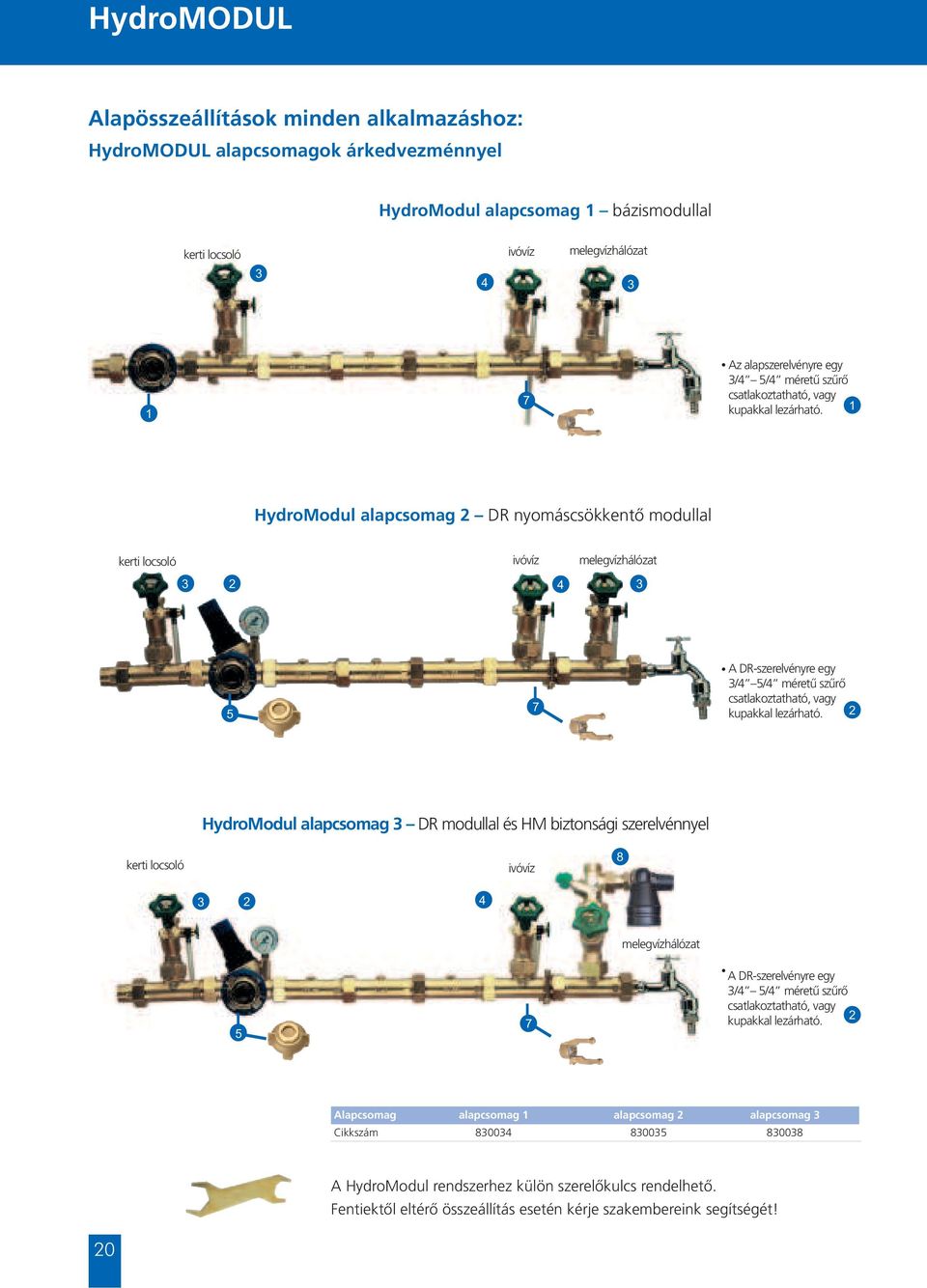

4 Alapösszeállítások minden alkalmazáshoz: HydroMODUL alapcsomagok árkedvezménnyel HydroModul alapcsomag 1 bázismodullal kerti locsoló ivóvíz melegvízhálózat Az alapszerelvényre egy 3/4 /4 méretű szűrő csatlakoztatható, vagy kupakkal lezárható. 1 HydroModul alapcsomag 2 DR nyomáscsökkentő modullal kerti locsoló ivóvíz melegvízhálózat A DR-szerelvényre egy 3/4 /4 méretű szűrő csatlakoztatható, vagy kupakkal lezárható. 2 HydroModul alapcsomag 3 DR modullal és HM biztonsági szerelvénnyel kerti locsoló ivóvíz melegvízhálózat A DR-szerelvényre egy 3/4 /4 méretű szűrő csatlakoztatható, vagy kupakkal lezárható. 2 Alapcsomag alapcsomag 1 alapcsomag 2 alapcsomag 3 Cikkszám A HydroModul rendszerhez külön szerelőkulcs rendelhető. Fentiektől eltérő összeállítás esetén kérje szakembereink segítségét! 20

5 HydroMODUL házi vízelosztó rendszer HydroMODUL: gyors, áttekinthető, tartós, praktikus, tetszés szerint bővíthető Bázismodul 1 1 Csatlakozó tömítéssel HydroModul rendszerek Bázismodul DN 2 DN 32 Cikkszám DR-szerelvény - nyomáscsökkentő modul 2 2 Nyomáscsökkentővel ellátott csatlakozó beállító tárcsával, manométerrel és tömítéssel DR-szerelvény DN 2 DN 32 Cikkszám KFR-szerelvény 3 3 Áramlásszabályozó szelep visszafolyás gátlóval, emelőtányéros orsóval KFR-szerelvény DN 2 DN 32 Cikkszám FR-szerelvény Áramlásszabályozó szelep nem emelőtányéros orsóval KFR-szerelvény DN 2 Cikkszám HM-zárósapka Zárósapka (Bázis és DR modulhoz) HM-zárósapka DN 2 Cikkszám T-szerelvény elosztódarab T elágazó idom 6 6 T elágazó idom DN 2 DN 32 Cikkszám HM-bilincs Gyors, biztonságos rögzítéshez HM-bilincs DN 2 DN 32 Cikkszám HM-biztonsági szerelvényblokk 8 8 Biztonsági szelep, közvetlen csatorna csatlakozással, visszacsapó szeleppel, rendszerleeresztő csappal HM-biztonsági szerelvényblokk 6 bar 8 bar Cikkszám HMY-darab Dupla csatlakozó, két berendezés egy modulra kötéshez. HM Y-darab DN 2 Cikkszám
