1 KÖVETELMÉNYEK TERMELŐKUTAK FELSZÍNI MŰTÁRGYAINAK KIALAKÍTÁSÁNÁL Sopron, május

2 Tartalomjegyzék 1. Beton alap Kútfej kialakítása Szerelvények Szerelvények sorrendje Szerelvények típusai Kútház kialakítása Kútház méretei Kútház felépítése számú melléklet: Beton alap

3 1. Beton alap A kútház alapjául szolgáló talapzatot betonból szükséges elkészíteni. A talapzat irányadó kialakításának részletes paramétereit, követelményeit (vastagság, vasalás, beton minőség, geotextília) az 1. számú mellékletben található ábra tartalmazza. A méreteket minden esetben egyeztetni szükséges. 2. Kútfej kialakítása A kútfejnek minden esetben KO33 (DIN: ) minőségű rozsdamentes acélból kell készülnie. A kútfejen található csonkok, bemeneti nyílások száma és funkciója: 1. szellőző nyílás, 2. búvárszivattyú kábelének nyílása, 3. szinttávadó szonda kábelének nyílása, 4. tartalék nyílás. A bemeneti nyílások 1 colos belső menetes kialakításúak legyenek. A nyílásokat védőcsővel kell ellátni a vezetékek, kábelek könnyű és biztonságos le- és feljuttatása érdekében. A védőcső stabilitását, a bemeneti nyíláshoz való illeszkedését biztosítani szükséges. A kútba lebúvó kábelek és a nyílás közötti hézagot rozsdamentes tömszelencékkel le kell zárni. Tartalék bemeneti nyílás szükségességét a kézi vízszintmérő eszközzel történő ellenőrző mérések lefolytatása indokolja. A tartalék bemeneti nyílást is le kell dugózni, rozsdamentes kupakkal kell ellátni. A szellőző nyílás rovarok bejutása elleni védelmét biztosítani kell, és a szellőző típusát a beépítés előtt egyeztetni szükséges. A kútfejen súlyközponti helyzetű emelőszem(ek) kiépítése szükséges. Pozitív, felszín fölé emelkedő nyugalmi vízszinttel rendelkező kút esetén, a kútfejen szellőző nyílást nem kell kialakítani, azonban a nyugalmi állapotban a felszín fölé emelkedő többlet víz elvezetésére egy, a beton alap magasságában a kútfejhez csatlakozó állványcsövet kell beépíteni, melyet szintén rovarok bejutása elleni védelemmel szükséges ellátni. 3

4 3. Szerelvények 3.1 Szerelvények sorrendje Szerelvények sorrendje a kútfejtől indulva: 1. tolózár (1.), 2. mintavevő csap, 3. vízmérő, 4. visszacsapó szelep, 5. nyomásérzékelő, manométer, hőmérséklet-érzékelő, 6. tolózár (2.). A szerelvények sorrendjét az 1. ábra szemlélteti. FF idomok beépítése szükséges vízmérő előtt és után, valamint a kútfejtől távolabbi második tolózár előtt (1. ábra). Q idomok beépítésére a kútfej, valamint a második tolózár után van szükség (1. ábra). Az FF és Q idomoknak KO33 (DIN: ) minőségű rozsdamentes acél anyagúnak kell lenniük. Pozitív kutak esetén KO33 (DIN: ) minőségű rozsdamentes acél állványcsövet is szükséges beépíteni. A mintavevő csapot minden esetben a vízmérő előtti egyenes csőszakaszon szükséges kialakítani (1. ábra), a lerakódások elkerülése érdekében vízszintes csapteleppel, lefelé álló csapszájjal. Mintavételi csap csonkot pedig a visszacsapó szelep és a második tolózár közötti csőszakaszon kell biztosítani (1. ábra). A nyomásérzékelőt és a manométert a visszacsapó szelep és a második tolózár közötti egyenes csőszakaszra szükséges szerelni (1. ábra). Pozitív, felszín fölé emelkedő nyugalmi vízszinttel rendelkező kút esetén közvetlenül a kútfej után is szükséges nyomásérzékelőt és manométert telepíteni. A fagyás elleni védelem érdekében telepítendő hőmérséklet-érzékelőt szintén a visszacsapó szelep és a második tolózár közötti egyenes csőszakaszon kell kialakítani (1. ábra). 4

5 1. ábra: Szerelvények sorrendje 5

6 3.2 Szerelvények típusai Visszacsapó-szelep: - Hawle Nr. 9830, vagy VAG RETO-STOP tányéros, - VAG KRV golyós visszacsapószelep. Tolózár: - VAG EKO Plus karimás tolózár elzárókerékkel, - Hawle E2 tolózár elzárókerékkel. Vízmérő: - társaságunknál rendszeresített, impulzusadós vízmérő. Mintavevő csap, csonk: - rozsdamentes kivitel. Érzékelő műszerek és csatlakozásaik: - Danfoss MBS GB04 típusú nyomásérzékelő ¼ colos csatlakozóval és manométer, - Danfoss MBT típusú hőmérséklet-érzékelő ¼ colos csatlakozóval. 6

7 4. Kútház kialakítása 4.1 Kútház méretei A mozgatható műanyagház méretei: - szélesség: 100 cm, - hosszúság: 250 cm, - magasság: 100 cm. A rögzített korrózióálló sínrendszer méretei: - szélesség: 110 cm, - hosszúság: 250 cm, - magasság: 110 cm. A kútház méreteit a 2. ábra szemlélteti. 4.2 Kútház felépítése A kútháznak korrózióálló sínrendszerből és üvegszál erősítésű műanyagházból kell állnia. A mozgathatósággal szemben kritérium, hogy egy ember által is könnyen kezelhető legyen, ne vetemedjen, valamint a szerelvénysor elején található kútfej könnyen megközelíthető legyen (ne fusson le a sínről a műanyag ház). A sín egyben kábelcsatornaként funkcionáljon, így a beton alapban ne legyen csövezés, a kábelek ne a vízben álljanak. A kútház rendelkezzen egy rozsdamentes állórésszel, hőszigeteléssel és villamos berendezés tartóval. Az állórész a kútfejhez közeli oldalon kerüljön kialakításra. A kútház fűtésére szolgáló fűtőpanelt (infrapanel) a műanyagház tetején kell elhelyezni a szerelvények felett. Az infrapanel áramellátását a fenti kábelcsatornán keresztül kell megoldani, a kábelcsatorna villamos kapcsolószekrénnyel ellentétes végén kötődobozzal (IP44, tömszelencés csatlakozás). A villamos kapcsolószekrény és a kötődoboz között YSLY kábelt (3X1), a kötődoboz és az infrapanel között spirálkábelt (3X1) kell beépíteni. Az YSLY kábelt fix csatlakozással kell a villamos kapcsolószekrénybe kötni. A mozgatható műanyagház vízzáróan illeszkedjen a rozsdamentes állórészhez, valamint a kútház védelme egy beépített zárral legyen biztosított. A kútház kialakítását a 3. ábrán látható látványterv, valamint a 4. ábrán látható Röjtökmuzsaj 1. számú termelőkútról készült fényképfelvétel szemlélteti. A kutak villamos berendezéseivel szemben támasztott követelményeket társaságunk Követelmények kutak villamos és irányítástechnikai berendezéseinek kialakításánál című műszaki követelménye tartalmazza. 7

8 2. ábra: Kútház méretei 8

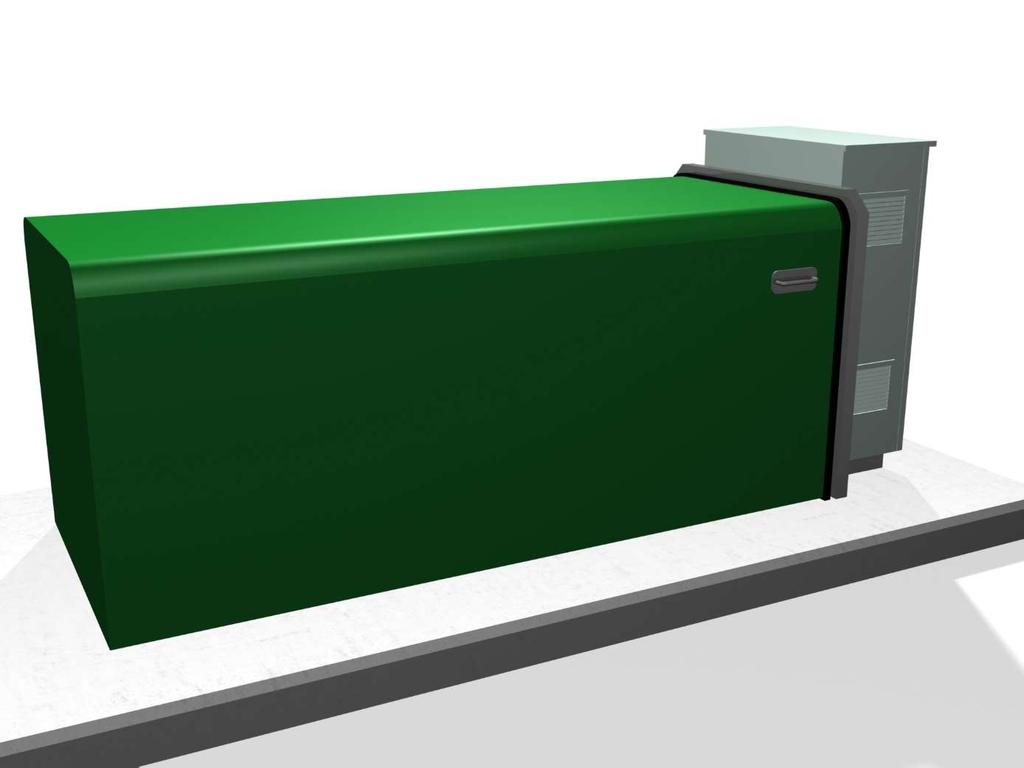

9 3. ábra: Látványterv a kútházról 4. ábra: Röjtökmuzsaj 1. sz. kút felszíni kialakítása 9

10 1. számú melléklet: Beton alap 10
