2 Page 2 MÛKÖDÉS A poletilénbõl készült olajleválasztó berendezés alkal mas a szénhidrogén származékokkal szennyezett vizek tisz títására 2 5 mg/l maradékolaj határértékig. A beren dezés csak polietilén illetve rozsdamentes acél alkatré sze ket tartalmaz, melyek az egyszerû beépítés mellett hosszú élettartamot biztosítanak. Opcióként beépíthetõ a leválasztó berendezésbe olaj vastagság mérõ szonda, mely a felszínen úszó olajfázis kritikus mértéket megközelítõ vastagságát érzékelve fény illetve hangjelzés kibocsátásával figyelmeztet az idõsze rûvé váló tisztításra. Befolyás, mintaveteli nyílással Fedlap Koaleszcens szűrő, kivehető tokban Automata úszó elzáró szelep Kifolyás, mintavételi nyílással Iszapfogó rész Automata úszó elzáró szelepfészek Olajfogó rész Polietilén olajleválasztó berendezés záportúlfolyóval Felszíni csapadékvíz (pl.: parkolófelület) tisztítására 2 5 mg/l maradékolaj határértékig gyártunk leválasztó berendezéseket 120 l/s záporteljesítményig. A by pass elven mûködõ berendezések alkalmazásával lehetõség nyí lik az olajleválasztó teljesítményének növelésére, méretváltoztatás azaz külsõ megkerülõvezeték kiépítése nélkül. POLYETYLENE 2

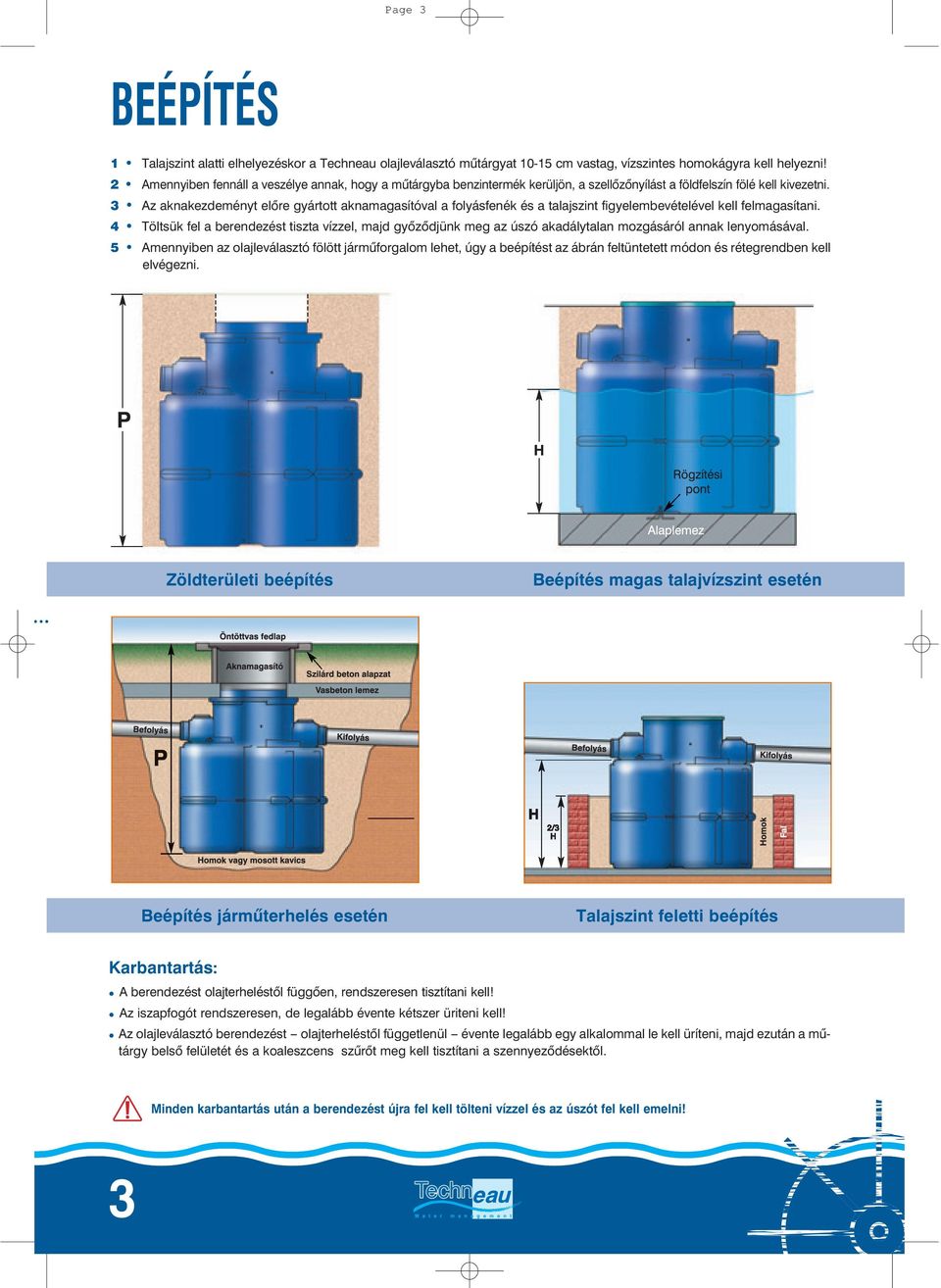

3 Page 3 BEÉPÍTÉS 1 Talajszint alatti elhelyezéskor a Techneau olajleválasztó mûtárgyat cm vastag, vízszintes homokágyra kell helyezni! 2 Amennyiben fennáll a veszélye annak, hogy a mûtárgyba benzintermék kerüljön, a szellõzõnyílást a földfelszín fölé kell kivezetni. 3 Az aknakezdeményt elõre gyártott aknamagasítóval a folyásfenék és a talajszint figyelembevételével kell felmagasítani. 4 Töltsük fel a berendezést tiszta vízzel, majd gyõzõdjünk meg az úszó akadálytalan mozgásáról annak lenyomásával. 5 Amennyiben az olajleválasztó fölött jármûforgalom lehet, úgy a beépítést az ábrán feltüntetett módon és rétegrendben kell el végezni. Zöldterületi beépítés Beépítés magas talajvízszint esetén Beépítés jármûterhelés esetén Talajszint feletti beépítés Karbantartás: A berendezést olajterheléstõl függõen, rendszeresen tisztítani kell! Az iszapfogót rendszeresen, de legalább évente kétszer üriteni kell! Az olajleválasztó berendezést olajterheléstõl függetlenül évente legalább egy alkalommal le kell üríteni, majd ezután a mû tárgy belsõ felületét és a koaleszcens szûrõt meg kell tisztítani a szennyezõdésektõl. Minden karbantartás után a berendezést újra fel kell tölteni vízzel és az úszót fel kell emelni! 3

4 Page 4 AKNAMAGASÍTÓK Fedlap: fedlapra rögzített termékazonosító tábla kulccsal zárható kivitel Ellipszis aknamagasító Ellipszis aknamagasító fedlappal Típus L I Súly RE107 RE207 RE Típus L I Súly TCRE107 TCRE207 TCRE Polietilén aknamagasító, zöldterületi beépítésre A típus: téglalap alapú, fedlapméret 650 x 410 mm B típus: téglalap alapú, fedlapméret 780 x 580 mm E típus: hengeres, fedlapméret d=690 mm Mindhárom típus készül fix illetve állítható méretben is. E Típus (R47ET, R65EF) 250 -> 450 mm 430 -> 600 mm 490 mm 660 mm Teleszkópos Teleszkópos Fix Fix A Típus B Típus E Típus R47AT R65AT R47AF R65AF R47BT R65BT R47BF R65BF R47ET R65ET R47EF R65EF Polietilén aknamagasító, nagyteherbírású öntöttvas fedlappal Fedlap teherbírása: 250 kn A típus: téglalap alapú, fedlapméret 630 x 500 mm B típus: téglalap alapú, fedlapméret 675 x 675 mm E típus: hengeres, fedlapméret d=800 mm Mindhárom típus készül fix illetve állítható méretben is > 520 mm 500 -> 670 mm 560 mm 730 mm Teleszkópos Teleszkópos Fix Fix A Típus B Típus E Típus TCR47AT TCR65AT TCR47AF TCR65AF TCR47BT TCR65BT TCR47BF TCR65BF TCR47ET TCR65ET TCR47EF TCR65EF POLYETYLENE 4

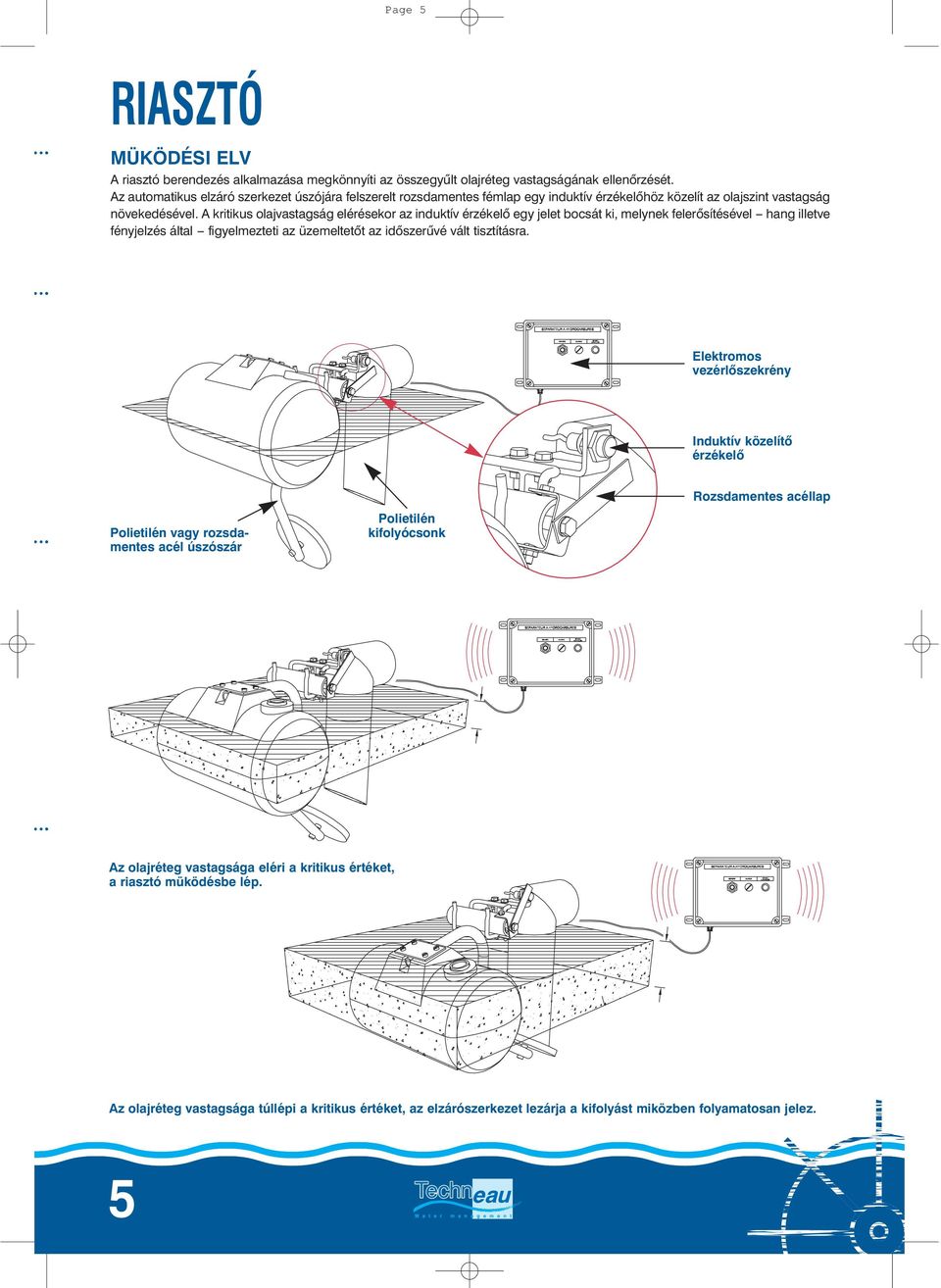

5 Page 5 RIASZTÓ MÜKÖDÉSI ELV A riasztó berendezés alkalmazása megkönnyíti az összegyûlt olajréteg vastagságának ellenõrzését. Az automatikus elzáró szerkezet úszójára felszerelt rozsdamentes fémlap egy induktív érzékelõhöz közelít az olajszint vastagság növekedésével. A kritikus olajvastagság elérésekor az induktív érzékelõ egy jelet bocsát ki, melynek felerõsítésével hang illetve fényjelzés által figyelmezteti az üzemeltetõt az idõszerûvé vált tisztításra. Elektromos vezérlõszek rény Induktív közelítõ érzékelõ Rozsdamentes acéllap Polietilén vagy rozsda mentes acél úszószár Polietilén kifolyócsonk Az olajréteg vastagsága eléri a kritikus értéket, a riasztó müködésbe lép. Az olajréteg vastagsága túllépi a kritikus értéket, az elzárószerkezet lezárja a kifolyást miközben folyamatosan jelez. 5

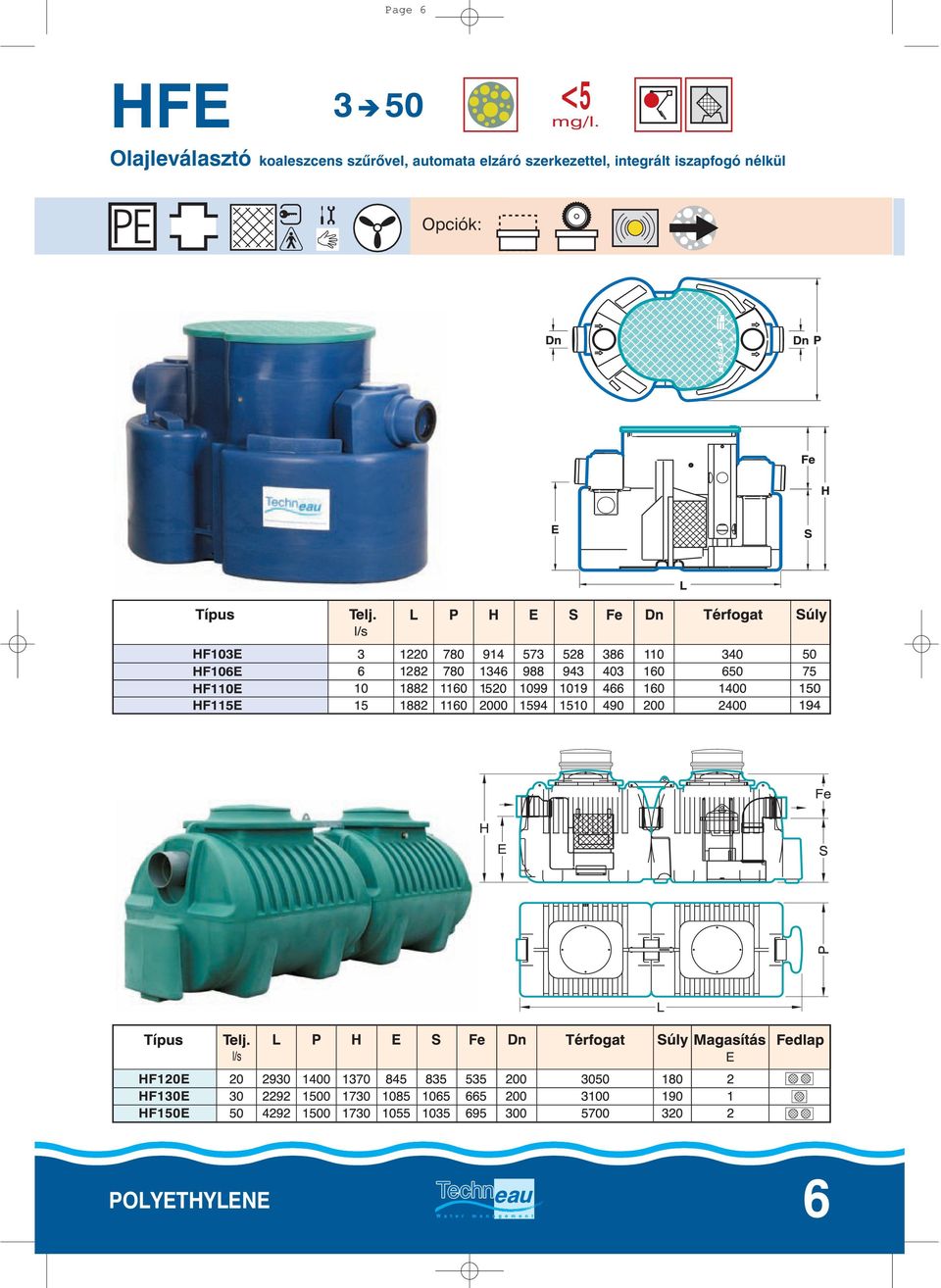

6 Page 6 FE 3 50 <5 mg/l. Olajleválasztó koaleszcens szûrõvel, automata elzáró szerkezettel, integrált iszapfogó nélkül Opciók: POLYETYLENE 6

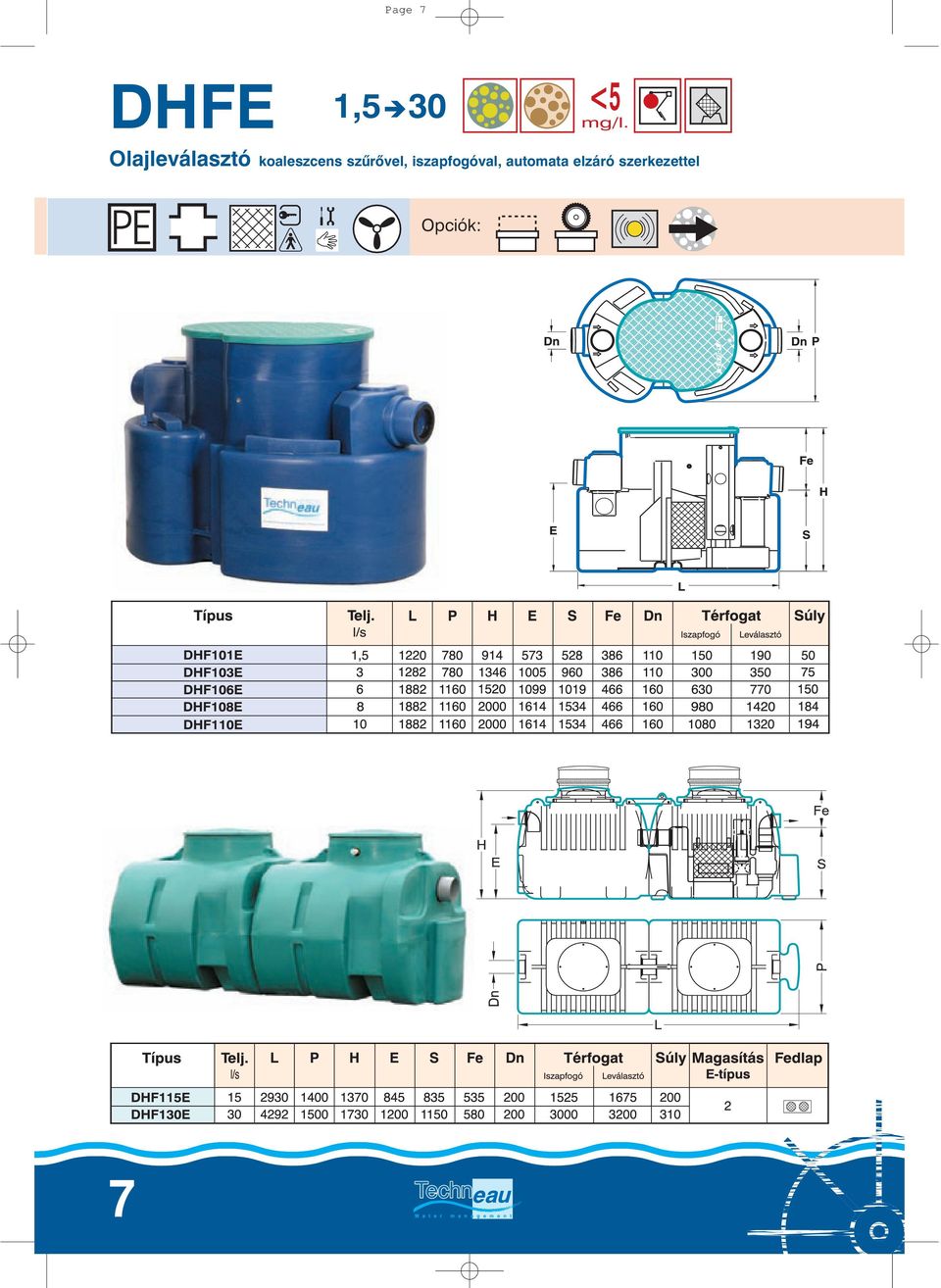

7 Page 7 DFE 1,5 30 <5 mg/l. Olajleválasztó koaleszcens szûrõvel, iszapfogóval, automata elzáró szerkezettel Opciók: 7

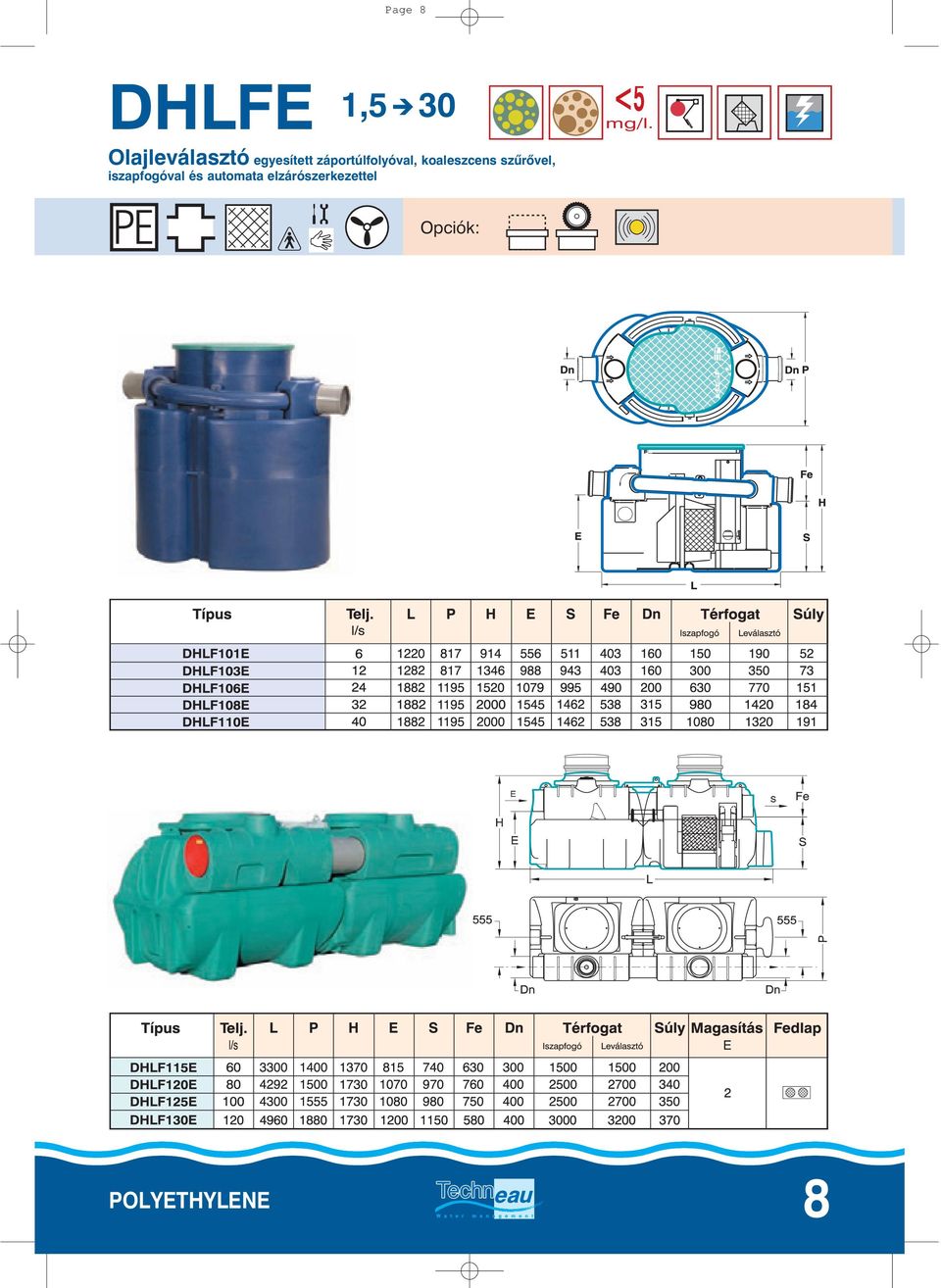

8 Page 8 DLFE 1,5 30 <5 mg/l. Olajleválasztó egyesített záportúlfolyóval, koaleszcens szûrõvel, iszapfogóval és automata elzárószerkezettel Opciók: POLYETYLENE 8

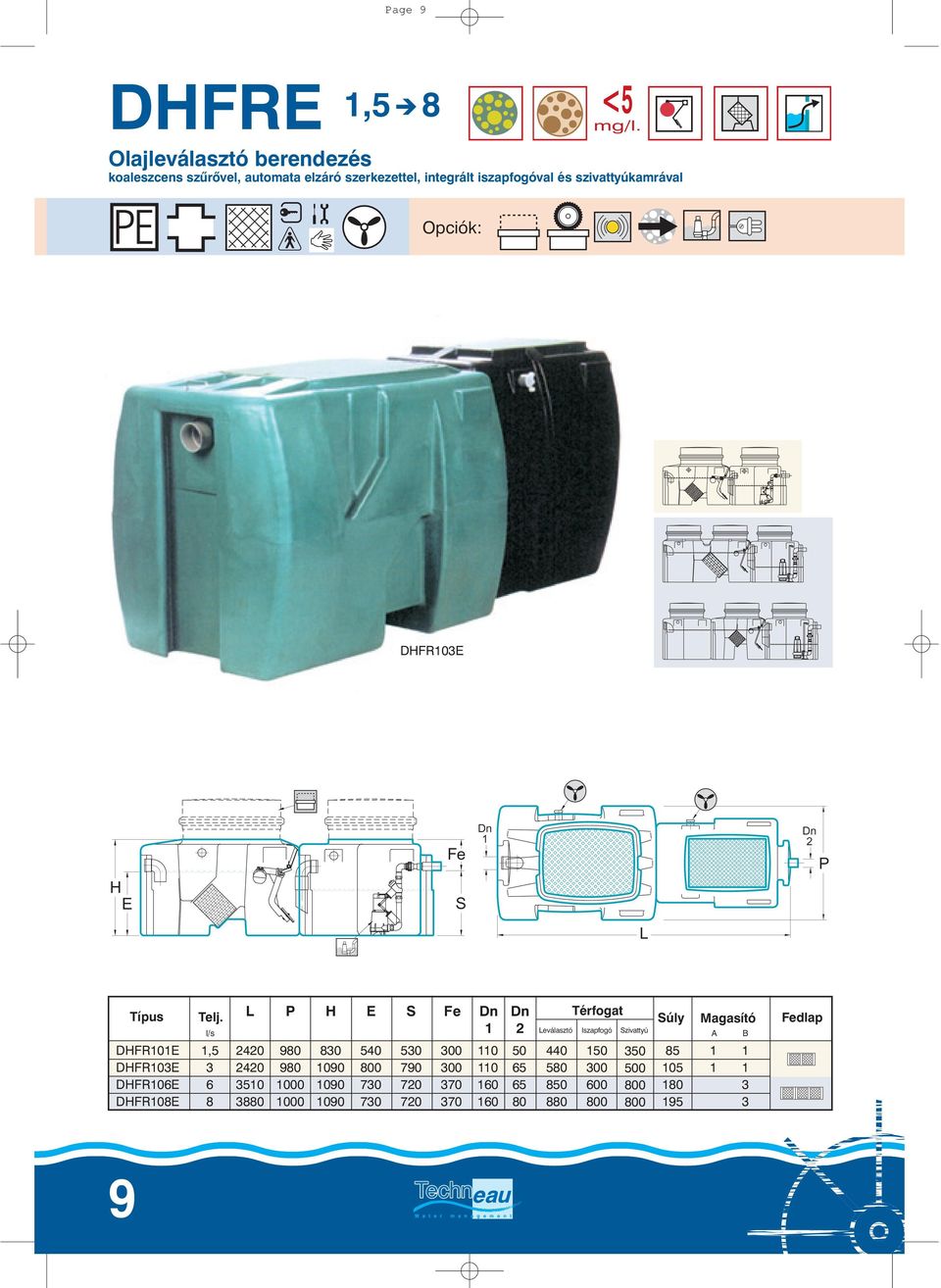

9 Page 9 DFRE 1,5 8 <5 mg/l. Olajleválasztó berendezés koaleszcens szûrõvel, automata elzáró szerkezettel, integrált iszapfogóval és szivattyúkamrával Opciók: DFR103E Típus Telj. L P E S Fe 1 2 DFR101E DFR103E DFR106E DFR108E l/s 1, Leválasztó Térfogat Iszapfogó Szivattyú Súly Magasító A 1 1 B Fedlap 9

10 Page 10 DGE 1 20 Zsírleválasztó mûtárgy, integrált iszapfogóval Opciók: Opcionális magasítás Fr Fe P E S L Telj. Típus L P E S Fe l/s Térfogat Iszapfogó Olajfogó Súly DG00E DG01E DG02E DG03E DG04E DG05E DG06E 1 1, Opcionális magasítás Fr Fe E S Opcionális magasítás L Fr Fe DG10E DG20E Telj. l/s Típus L P E S Fe Térfogat Iszapfogó Olajfogó Súly E L DG10E S POLYETYLENE 10

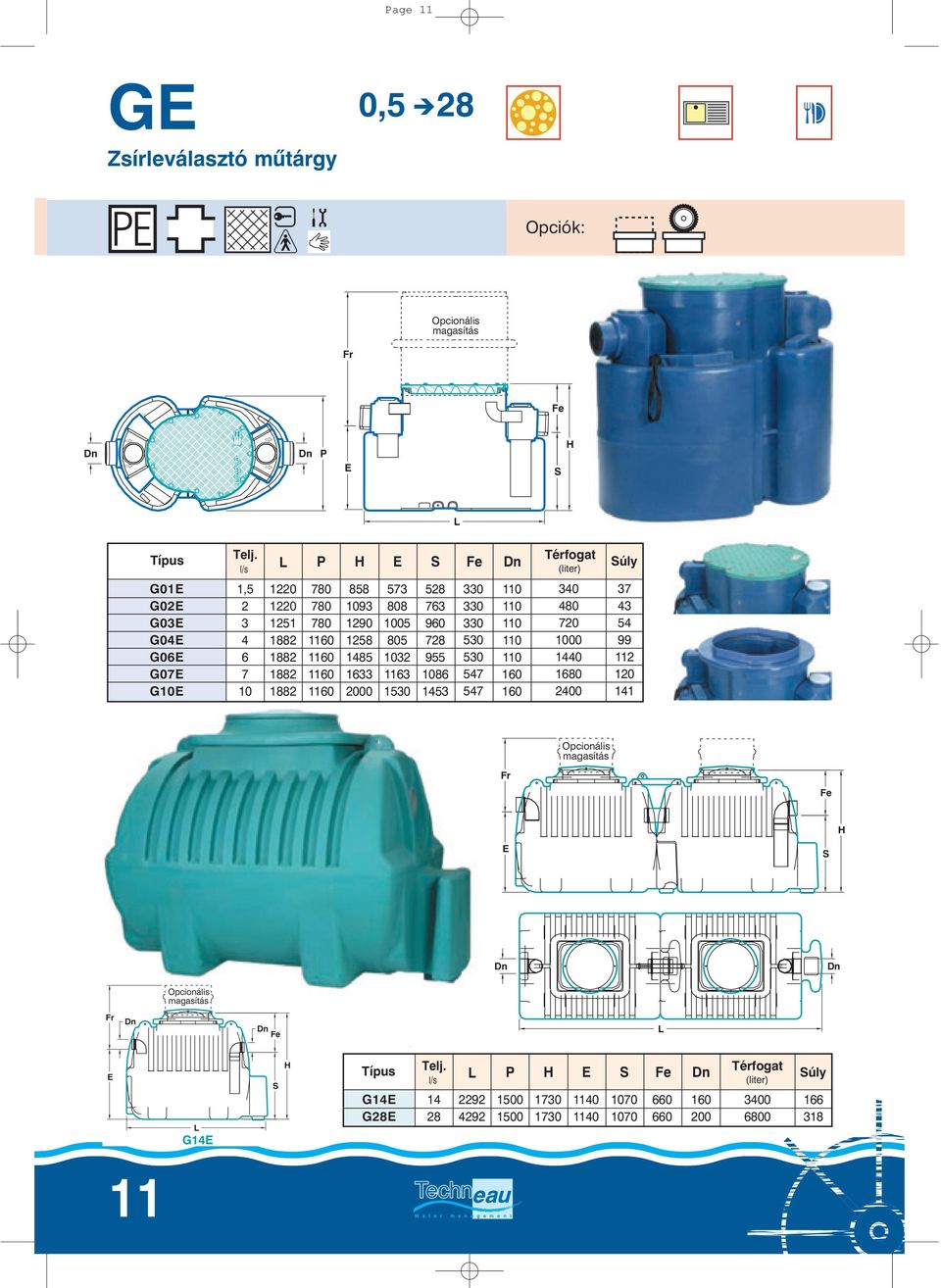

11 GE Zsírleválasztó mûtárgy 0, P L E S Fe Fr Opcionális magasítás Opciók: L S E Fe Fr Opcionális magasítás G G14E G28E L P E S Fe Típus Térfogat Súly Telj. l/s (liter) E S Fe L Fr G14E Opcionális magasítás G01E G02E G03E G04E G06E G07E G10E 1, L P E S Fe Típus Térfogat Súly Telj. l/s (liter) Page 11

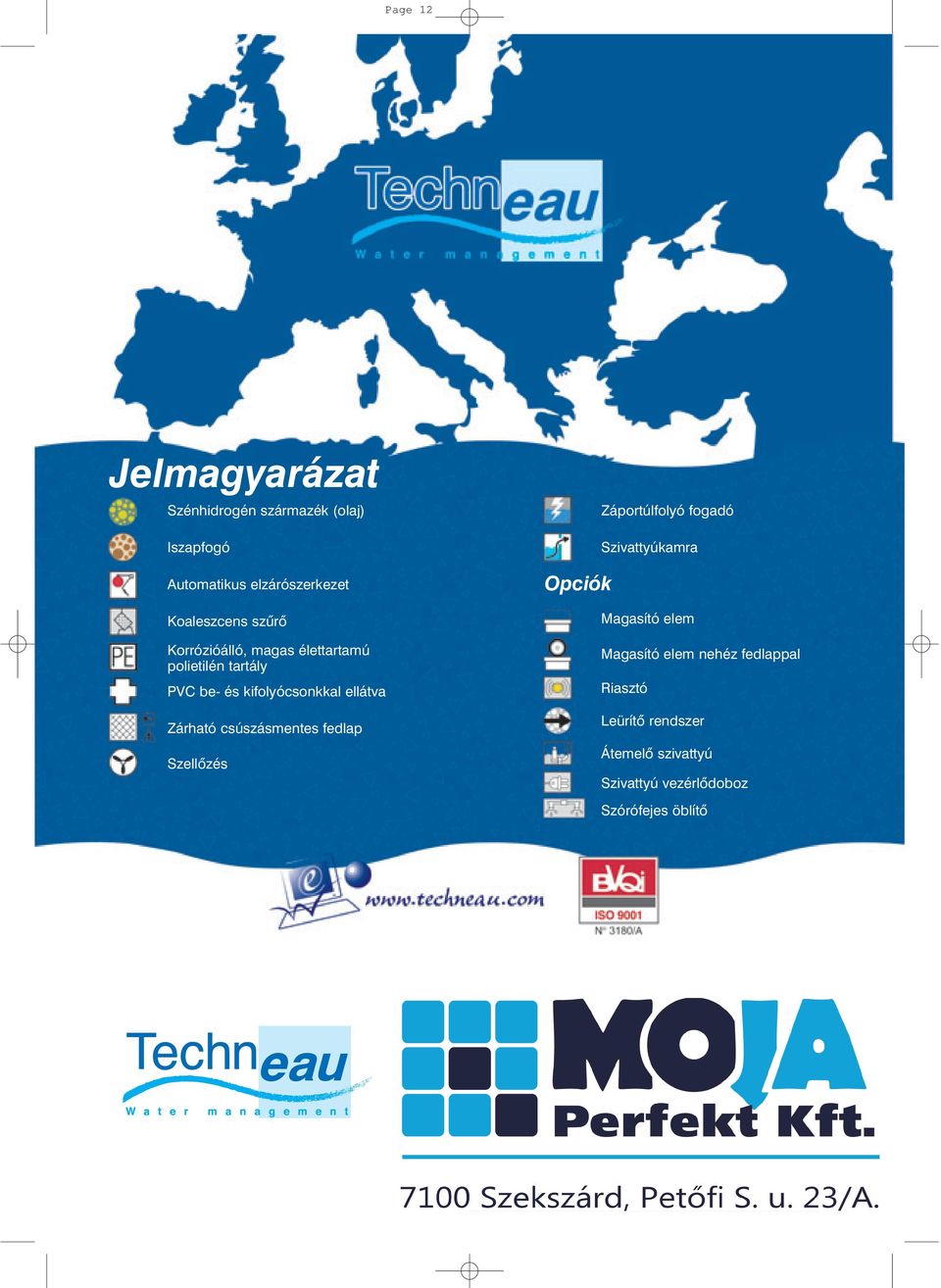

12 Page 12 Jelmagyarázat Szénhidrogén származék (olaj) Iszapfogó Automatikus elzárószerkezet Koaleszcens szûrõ Korrózióálló, magas élettartamú polietilén tartály PVC be és kifolyócsonkkal ellátva Zárható csúszásmentes fedlap Szellõzés Opciók Záportúlfolyó fogadó Szivattyúkamra Magasító elem Magasító elem nehéz fedlappal Riasztó Leürítõ rendszer Átemelõ szivattyú Szivattyú vezérlõdoboz Szórófejes öblítõ Benzinkúttechnika Kft Budaörs, Gyár utca 2. Telefon: 23/ Telefax: 23/
