Hydro BG. green. Bioszféra Montreál/Kanada. Fenntarthatóság a tökéletességben. Szűrőágyas vízelvezető rendszer.

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "Hydro BG. green. Bioszféra Montreál/Kanada. Fenntarthatóság a tökéletességben. Szűrőágyas vízelvezető rendszer."

Norbert Kiss
9 évvel ezelőtt
Látták:

1 Hydro BG Bioszféra Montreál/Kanada Fenntarthatóság a tökéletességben green Szűrőágyas vízelvezető rendszer.

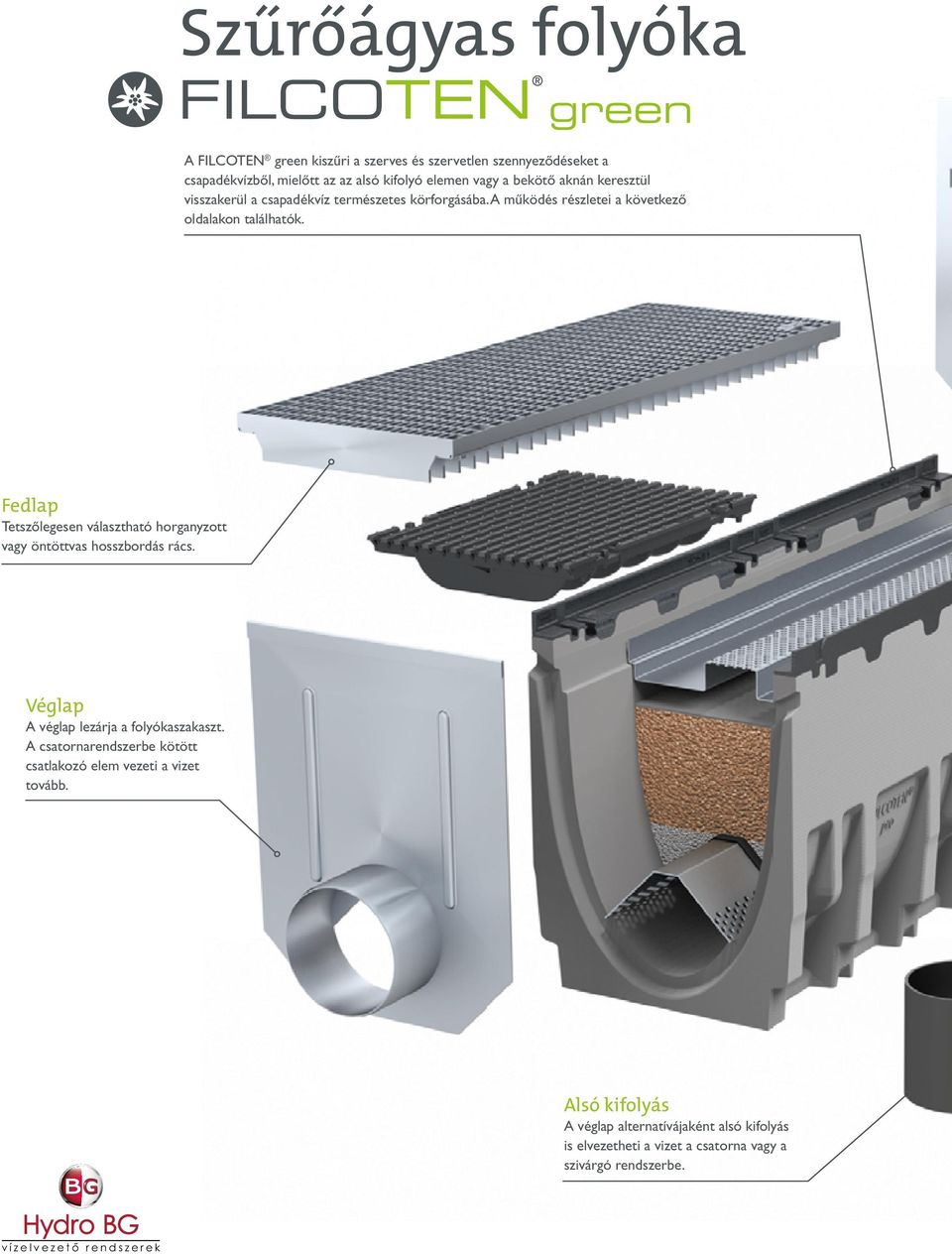

2 Szűrőágyas folyóka green A FILCOTEN green kiszűri a szerves és szervetlen szennyeződéseket a csapadékvízből, mielőtt az az alsó kifolyó elemen vagy a bekötő aknán keresztül visszakerül a csapadékvíz természetes körforgásába. A működés részletei a következő oldalakon találhatók. Fedlap Tetszőlegesen választható horganyzott vagy öntöttvas hosszbordás rács. Véglap A véglap lezárja a folyókaszakaszt. A csatornarendszerbe kötött csatlakozó elem vezeti a vizet tovább. Alsó kifolyás A véglap alternatívájaként alsó kifolyás is elvezetheti a vizet a csatorna vagy a szivárgó rendszerbe. Hydro BG vízelvezető rendszerek

Fedlap Tetszőlegesen választható horganyzott vagy öntöttvas hosszbordás rács. Véglap A véglap lezárja a folyókaszakaszt.

3 Homloklap csatlakozó Lezárja a szűrőágyas folyókaszakaszt és megakadályozza, hogy a szennyeződés a bekötőaknába kerüljön. Homloklap A bekötő akna mögött lezárja a folyókaszakaszt. Bekötőakna A bekötőakna a csatornahálózatba vagy a hozzá csatlakoztatott szikkasztó rendszerbe vezeti a megtisztított csapadékvizet. Előnyök A talajvíz és a föld fenntartható védelme A nehéz fémeket, a szerves és szilárd szennyezőanyagokat 99%-ban megszűri Biológiailag lebontja az olajmaradványokat Kisebb terhelés a szennyvíztisztító telepeken Akár 20 éves élettartam Egyszerű csatlakoztatás a szikkasztó berendezésekhez E 600 kn terhelési osztályig Könnyen ellenőrizhető és tisztítható Alacsony beruházási és karbantartási költségek Egyszerű szűrőcsere járulékos költségek nélkül

Előnyök A talajvíz és a föld fenntartható védelme A nehéz fémeket, a szerves és szilárd szennyezőanyagokat 99%-ban megszűri Biológiailag lebontja az olajmaradványokat Kisebb terhelés a

4 Műszaki adatok FILCOTEN green Méretek (szél. x mag. x mélys.) A folyókatest anyaga Fedlapok 360 x 460 x 500/1000 FILCOTEN ütésálló, környezetbarát és 100%-osan újrahasznosítható alapanyagból készül Választható horganyzott acél vagy öntöttvas hosszbordás rács E 600 terhelési osztályig Minősített nagy teljesítményű Enregis/Cleancalith szubsztrátum A szűrő anyaga Csatlakoztatható terület 20m 2 /folyóka fm ** Szűrőágy * Hatásmechanizmus: mechanikus szűrés, adszorpció, szorpció, kicsapódás és komplexitás Standzeit Élettartam ** Súly/folyóka fm Folyókatest 111 kg, Szűrőágy 79 kg, Tetszés szerinti fedlap Terhelési osztály A 15-től E 600 kn-ig Minősítés NaCl szóró sóra minősített ATV-DVWK-A 138/DWA M 153, DIN EN 1433 * ENREGIS/Cleancalith A/B ** Az adatok átlagértékek, melyek parkolók csapadékvíz elevezetésére vonatkoznak. Szívesen elkészítjük Önnek a konkrét, az adott környezethez igazodó számítást is a részletes projektterv alapján. A FILCOTEN green rendszer. Cikkszám Tartozék Anyag Folyókatest, bekötő akna és fedlapok - lásd FILCOTEN pro Szűrő szet részei: távtartó, elválasztó anyag/szövet, ENREGIS Cleancalith A+B szubsztrátum, szedimentációs ív Szükséges: 1 szet/fm Zárt homlok- ill- véglap Rozsdamentes V2A Véglap DN 150 kifolyással Rozsdamentes V2A Homloklap csatlakoztató nyílással Rozsdamentes V2A

E 600 terhelési osztályig Minősített nagy teljesítményű Enregis/Cleancalith szubsztrátum A szűrő anyaga Csatlakoztatható terület 20m 2 /folyóka fm ** Szűrőágy * Hatásmechanizmus: mechanikus szűrés,

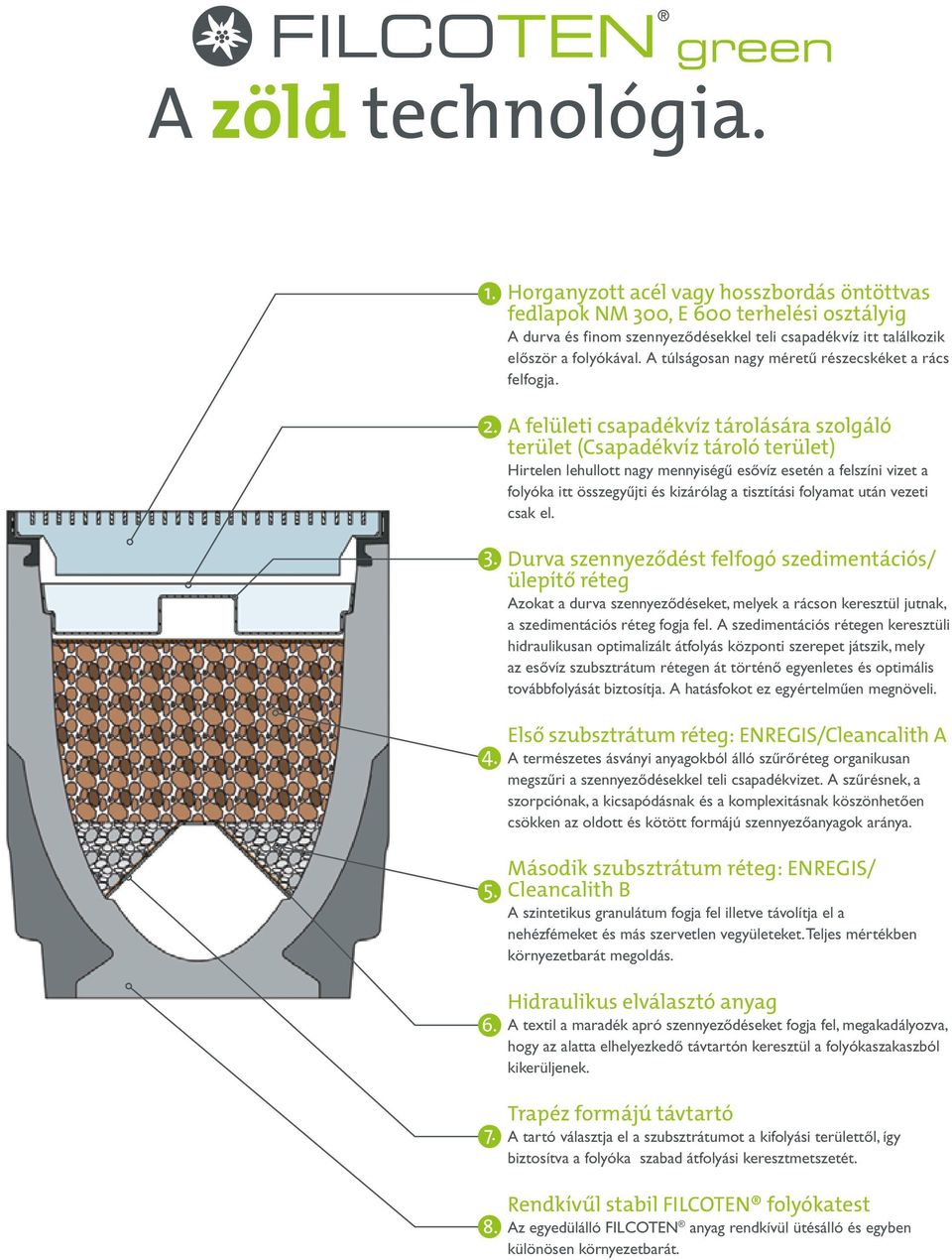

5 green A zöld technológia. 1. Horganyzott acél vagy hosszbordás öntöttvas fedlapok NM 300, E 600 terhelési osztályig A durva és finom szennyeződésekkel teli csapadékvíz itt találkozik először a folyókával. A túlságosan nagy méretű részecskéket a rács felfogja A felületi csapadékvíz tárolására szolgáló terület (Csapadékvíz tároló terület) Hirtelen lehullott nagy mennyiségű esővíz esetén a felszíni vizet a folyóka itt összegyűjti és kizárólag a tisztítási folyamat után vezeti csak el. Durva szennyeződést felfogó szedimentációs/ ülepítő réteg Azokat a durva szennyeződéseket, melyek a rácson keresztül jutnak, a szedimentációs réteg fogja fel. A szedimentációs rétegen keresztüli hidraulikusan optimalizált átfolyás központi szerepet játszik, mely az esővíz szubsztrátum rétegen át történő egyenletes és optimális továbbfolyását biztosítja. A hatásfokot ez egyértelműen megnöveli. Első szubsztrátum réteg: ENREGIS/Cleancalith A A természetes ásványi anyagokból álló szűrőréteg organikusan megszűri a szennyeződésekkel teli csapadékvizet. A szűrésnek, a szorpciónak, a kicsapódásnak és a komplexitásnak köszönhetően csökken az oldott és kötött formájú szennyezőanyagok aránya. Második szubsztrátum réteg: ENREGIS/ Cleancalith B A szintetikus granulátum fogja fel illetve távolítja el a nehézfémeket és más szervetlen vegyületeket. Teljes mértékben környezetbarát megoldás. Hidraulikus elválasztó anyag A textil a maradék apró szennyeződéseket fogja fel, megakadályozva, hogy az alatta elhelyezkedő távtartón keresztül a folyókaszakaszból kikerüljenek. 7. Trapéz formájú távtartó A tartó választja el a szubsztrátumot a kifolyási területtől, így biztosítva a folyóka szabad átfolyási keresztmetszetét. 8. Rendkívűl stabil FILCOTEN folyókatest Az egyedülálló FILCOTEN anyag rendkívül ütésálló és egyben különösen környezetbarát.

A túlságosan nagy méretű részecskéket a rács felfogja. 2. 3. 4. 5. 6.

6 Hydro BG vízelvezető rendszerek Hydro BG Kft. HU-1239 Budapest Európa u. 6. Tel.: + 36 (1) Fax: + 36 (1) hydrobg@hydrobg.hu Web: BG Az Ön BG partnere

: + 36 (1) 421-8542 Fax: + 36 (1) 421-8543 E-Mail:
