1 Előrelépés minden partnerünknek! Hydro BG - innovatív vízelvezető rendszerek. FILCOTEN Beton Acél Termékkatalógus Hydro BG vízelvezető rendszerek

2 A mi célunk az Ön sikere! A Hydro BG értékei a minőség, rugalmasság és első osztályú szerviz. Célunk a vízelvezető rendszerek legjobb gyártójává válni. Ez inspirál bennünket az optimális megoldások megtalálására. Az Ön elégedettsége a mi célunk. Nyugat-Magyarország Orosz Sándor területi képviselő Közép- és Kelet-Magyarország Opitz Tamás ügyvezető igazgató ÉRTÉKESÍTÉSI CSAPAT A Hydro BG Kft., mint az ausztriai Graspointner Holding magyarországi tagja a Graspointner GmbH. által gyártott vízelvezető rendszereket és a vasút számára gyártott kész betonelemeket forgalmazza. Célunk, hogy megbízható partner legyünk és vevőinknek a legjobb minőséget a lehető legrövidebb szállítási határidővel biztosítsuk. Minderre garancia az ausztriai anyacég több tíz éves tapasztalata, széleskörű Know-how-ja a típus megoldásokra, illetve az egyedi vevő igények kielégítése. A magas gyártási minőséget saját laborunkban folyamatosan ellenőrizzük, a felügyeletet az államilag akkreditált Linz-i minőségellenőrző intézet végzi az ISO 9001 szerint. Vevőink közé az építőanyag kereskedők, az építőipari kivitelezők, építészek tartoznak, úgy a magán mint a közületi szférából. Opitz Tamás Ügyvezető igazgató Közép- és Kelet-Magyarország Mobil: +36 (30) Fax: +36 (1) Ollé Dániel Máté Értékesítési asszisztens Mobil: +36 (30) Tel.: +36 (1) Fax: +36 (1) Orosz Sándor Területi képviselő Nyugat-Magyarország Mobil: +36 (30) Fax: +36 (1) >> Azonnali kiszolgálás Központi raktárunk Budapesten / BILK Logisztikai Központ 2

3 Hidraulika / vizsgált terhelések KAPCSOLAT BEÉPÍTÉS >> Hidraulika A katalógusban szereplő folyókatípusokhoz csapadék (l/s ha) vízgyűjtő felület NM 100/20-0 (Qmax = 9,0 l/s) 600 m² 450 m² 360 m² 300 m² 250 m² 220 m² >> Vizsgált terhelések A katalógusban szereplő fedlapokhoz vízgyűjtő felület NM 150/20-0 (Qmax = 20,2 l/s) 1340 m² 1010 m² 800 m² 670 m² 570 m² 500 m² vízgyűjtő felület NM 200/10-0 (Qmax = 26,8 l/s) 1780 m² 1340 m² 1070 m² 890 m² 760 m² 670 m² vízgyűjtő felület NM 300/0 (Qmax = 53,3 l/s) 3550 m² 2660 m² 2130 m² 1770 m² 1520 m² 1330 m² vízgyűjtő felület NM 400/0 (Qmax = 110,0 l/s) 7330 m² 5500 m² 4400 m² 3660 m² 3140 m² 2750 m² MEGJEGYZÉS: Ez az átlagszámítás 20 m-es folyóka hosszra és szabad kifolyásra érvényes. Szívesen elkészítjük Önnek a konkrét, az adott környezethez igazodó számítást is. Keressen bennünket bizalommal. vízgyűjtő felület NM 500/0 (Qmax = 190,9 l/s) m² 9540 m² 7630 m² 6360 m² 5450 m² 4770 m² terhelés vizsgálati erő felhasználható (EN 1433) folyóka típus A kn Közlekedési területek, melyeket kizárólag gyalogosok és FILCOTEN light/tec, kerékpárok használnak. BG-FA, BG-TE B kn Sétáló utcák, gyalogos zónák és ehhez hasonló területek, gépkocsi parkolók FILCOTEN light/tec/pro és parkoló házak. BG-PA Szegélybe épített vízelvezetés, a szegélyektől mérve max. 0,5 m FILCOTEN light/tec/pro, C kn mélyen az úttestben és 0,2 m mélyen a járdában besüllyesztve. BGU-Z, BGF-Z, BG-PA D kn Úttestek (járdák) vízelvezetésére, utcák és parkolók oldalszegésére, FILCOTEN pro, megfelel bármely jármű terhelésének. BGU-Z, BGF-Z, BG-PA, BGZ-S E kn Nagy terhelésű területek, pl. dokkolóállások, repülőtéri kiszolgáló területek. FILCOTEN pro, BGU-Z, BGF-Z, BG-PA, BGZ-S, BG-SI, BG-SL F kn Kivételesen nagy terhelésű területek, mint. pl. repülőterek kifutópályái. BGZ-S, BG-SI Az autópályákon és gyorsforgalmi utakon a vízelvezető folyókákat nem szabad keresztben beépíteni. 3 VASÚTI ELEM TARTOZÉKOK BG-PA BG-FA BG-SI BGZ-S SV BGU-Z SV FILCOTEN pro FILCOTEN tec FILCOTEN light

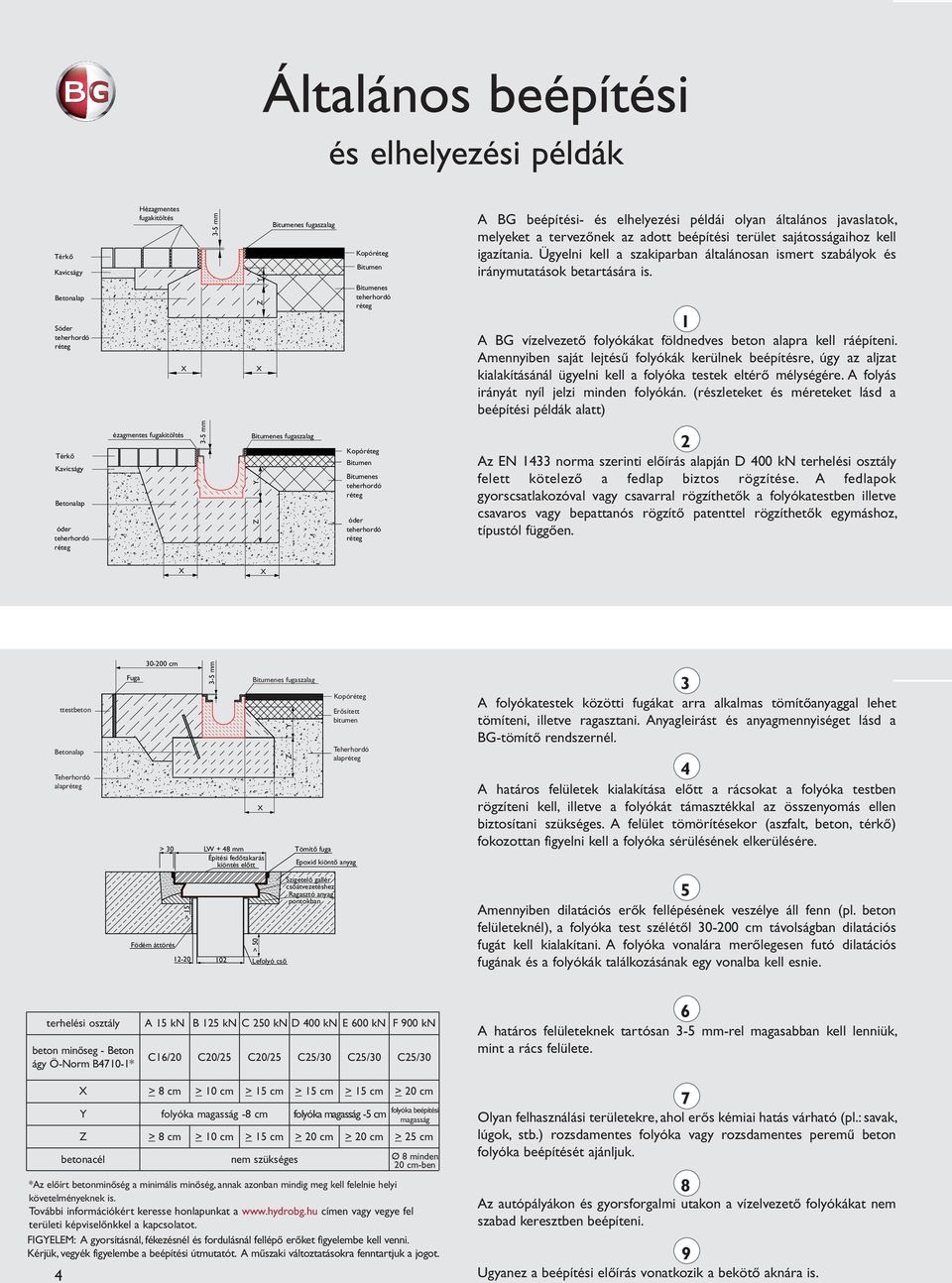

4 Általános beépítési és elhelyezési példák Térkő Kavicságy Betonalap Sóder teherhordó réteg Hézagmentes fugakitöltés X 3-5 mm Z Y X Bitumenes fugaszalag Kopóréteg Bitumen Bitumenes teherhordó réteg A BG beépítési- és elhelyezési példái olyan általános javaslatok, melyeket a tervezőnek az adott beépítési terület sajátosságaihoz kell igazítania. Ügyelni kell a szakiparban általánosan ismert szabályok és iránymutatások betartására is. 1 A BG vízelvezető folyókákat földnedves beton alapra kell ráépíteni. Amennyiben saját lejtésű folyókák kerülnek beépítésre, úgy az aljzat kialakításánál ügyelni kell a folyóka testek eltérő mélységére. A folyás irányát nyíl jelzi minden folyókán. (részleteket és méreteket lásd a beépítési példák alatt) Térkő Kavicságy Betonalap óder teherhordó réteg ézagmentes fugakitöltés 3-5 mm Bitumenes fugaszalag Z Y Kopóréteg Bitumen Bitumenes teherhordó réteg óder teherhordó réteg 2 Az EN 1433 norma szerinti előírás alapján D 400 kn terhelési osztály felett kötelező a fedlap biztos rögzítése. A fedlapok gyorscsatlakozóval vagy csavarral rögzíthetők a folyókatestben illetve csavaros vagy bepattanós rögzítő patenttel rögzíthetők egymáshoz, típustól függően. X X ttestbeton Betonalap Teherhordó alapréteg cm Fuga > mm LW + 48 mm Építési fedőtakarás kiöntés előtt Bitumenes fugaszalag X Y Z Tömítő fuga Kopóréteg Erősített bitumen Teherhordó alapréteg Epoxid kiöntő anyag 3 A folyókatestek közötti fugákat arra alkalmas tömítőanyaggal lehet tömíteni, illetve ragasztani. Anyagleirást és anyagmennyiséget lásd a BG-tömítő rendszernél. 4 A határos felületek kialakítása előtt a rácsokat a folyóka testben rögzíteni kell, illetve a folyókát támasztékkal az összenyomás ellen biztosítani szükséges. A felület tömörítésekor (aszfalt, beton, térkő) fokozottan figyelni kell a folyóka sérülésének elkerülésére. > 15 Födém áttörés > 50 Lefolyó cső Szigetelő gallér csőátvezetéshez Ragasztó anyag pontokban 5 Amennyiben dilatációs erők fellépésének veszélye áll fenn (pl. beton felületeknél), a folyóka test szélétől cm távolságban dilatációs fugát kell kialakítani. A folyóka vonalára merőlegesen futó dilatációs fugának és a folyókák találkozásának egy vonalba kell esnie. terhelési osztály beton minőseg - Beton ágy Ö-Norm B4710-1* A 15 kn C16/20 B 125 kn C 250 kn D 400 kn E 600 kn F 900 kn C20/25 C20/25 C25/30 C25/30 C25/30 6 A határos felületeknek tartósan 3-5 mm-rel magasabban kell lenniük, mint a rács felülete. X Y Z betonacél > 8 cm > 10 cm > 15 cm > 15 cm > 15 cm > 20 cm folyóka beépítési folyóka magasság -8 cm folyóka magasság -5 cm magasság > 8 cm > 10 cm > 15 cm > 20 cm > 20 cm > 25 cm nem szükséges Ø 8 minden 20 cm-ben *Az előírt betonminőség a minimális minőség, annak azonban mindig meg kell felelnie helyi követelményeknek is. További információkért keresse honlapunkat a címen vagy vegye fel területi képviselőnkkel a kapcsolatot. FIGYELEM: A gyorsításnál, fékezésnél és fordulásnál fellépő erőket figyelembe kell venni. Kérjük, vegyék figyelembe a beépítési útmutatót. A műszaki változtatásokra fenntartjuk a jogot. 4 7 Olyan felhasználási területekre, ahol erős kémiai hatás várható (pl.: savak, lúgok, stb.) rozsdamentes folyóka vagy rozsdamentes peremű beton folyóka beépítését ajánljuk. 8 Az autópályákon és gyorsforgalmi utakon a vízelvezető folyókákat nem szabad keresztben beépíteni. 9 Ugyanez a beépítési előírás vonatkozik a bekötő aknára is.

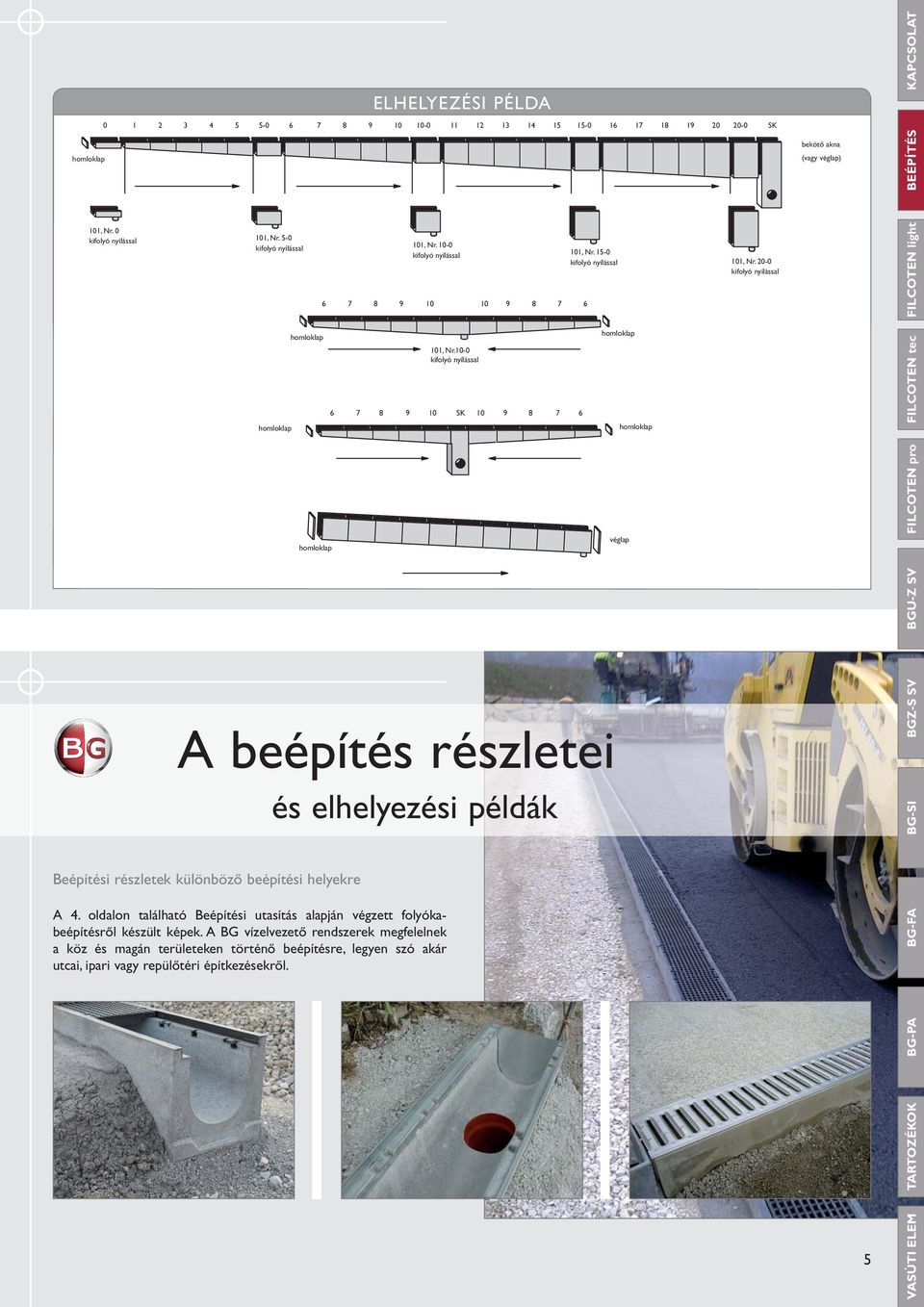

5 ELHELYEZÉSI PÉLDA SK homloklap bekötő akna (vagy véglap) KAPCSOLAT BEÉPÍTÉS 101, Nr. 0 kifolyó nyílással 101, Nr. 5-0 kifolyó nyílással homloklap homloklap homloklap 101, Nr kifolyó nyílással , Nr.10-0 kifolyó nyílással SK , Nr kifolyó nyílással A beépítés részletei Beépítési részletek különböző beépítési helyekre és elhelyezési példák A 4. oldalon található Beépítési utasítás alapján végzett folyókabeépítésről készült képek. A BG vízelvezető rendszerek megfelelnek a köz és magán területeken történő beépítésre, legyen szó akár utcai, ipari vagy repülőtéri építkezésekről. homloklap homloklap véglap 101, Nr kifolyó nyílással 5 VASÚTI ELEM TARTOZÉKOK BG-PA BG-FA BG-SI BGZ-S SV BGU-Z SV FILCOTEN pro FILCOTEN tec FILCOTEN light

6 FILCOTEN light VILÁGÚJDONSÁG! FILCOTEN light 100 résfolyóka rátéttel / 132 elem magasság A oszt. = 112 mm elem magasság C vagy D oszt. = 132 mm 1) szállítási idő egyeztetés alapján ÚJ ÚJ FILCOTEN light Az első könnyű betonfolyóka >> FILCOTEN light, névleges méret 100 folyóka Faser kötésű alapanyagból, a fedlapok csavarozás nélkül rögzíthetőek Szenzációsan könnyű és stabil FILCOTEN light NM 100, Nr. 0 0,0 % 9,2 kg FILCOTEN light NM 100, Nr. 0, Hossz = 500 mm 0,0 % 4,6 kg FILCOTEN light NM 100, Nr ,0 % 10,7 kg FILCOTEN light NM 100, Nr ,0 % 12,2 kg felár alsó kifolyásra DN FILCOTEN light NM 100, Nr. 1-től Nr. 10-ig 0,5 % 9,4-12,1 kg 54 / 42 cikkszám rács max. terhelés súly (kb.) darab/raklap light bordás rács 1000/124/2, RSZ 8/85 A 15 kn 1,6 kg light bordás rács 500/124/2, RSZ 8/85 A 15 kn 0,8 kg light bordás rács 1000/124/2, RSZ 5/85, rozsdamentes V2A 1) A 15 kn 1,6 kg light bordás rács 500/124/2, RSZ 5/85, rozsdamentes V2A 1) A 15 kn 0,8 kg light hálós acél rács 1000/124/2, RSZ 30/10 B 125 kn 2,6 kg light hálós acél rács 500/124/2, RSZ 30/10 B 125 kn 1,3 kg light hálós acél rács 1000/124/2, RSZ 30/10, rozsdamentes V2A 1) B 125 kn 2,6 kg light hálós acél rács 500/124/2, RSZ 30/10, rozsdamentes V2A 1) B 125 kn 1,3 kg light hálós öntöttvas rács 500/124/5, RSZ 15/25 C 250 kn 2,6 kg light hálós öntöttvas rács 500/124/5, RSZ 15/25, KTL-bevonat C 250 kn 2,6 kg 240 cikkszám aszimmetrikus résfolyóka rátét tartozékokkal anyag max. terhelés súly (kb.) résfolyóka rátét V NM 100, 1000/126/112/SH 110, RSZ 18 horganyzott A 15 kn 3,1 kg résfolyóka rátét V NM 100, 1000/126/132/SH 110, RSZ 18 horganyzott C 250 kn 5,7 kg négyzetrácsos betét résfolyókához 8/8 mm, Hossz = 500 mm horganyzott 0,1 kg négyzetrácsos betét résfolyókához 8/8 mm, horganyzott 0,2 kg homloklap V NM 100, állítható magasság mm horganyzott 0,1 kg ellenőrző akna V NM 100, 500/126/112/SH 110, RSZ 18 horganyzott A 15 kn 3,3 kg ellenőrző akna V NM 100, 500/126/132/SH 110, RSZ 18 horganyzott D 400 kn 4,5 kg résfolyóka rátét E NM 100, 1000/126/112/SH 110, RSZ 18 rozsdamentes V2A A 15 kn 3,1 kg résfolyóka rátét E NM 100, 1000/126/132/SH 110, RSZ 18 rozsdamentes V2A C 250 kn 5,7 kg négyzetrácsos betét résfolyókához 8/8 mm, Hossz = 500 mm rozsdamentes V2A 0,1 kg négyzetrácsos betét résfolyókához 8/8 mm, rozsdamentes V2A 0,2 kg homloklap E NM 100, állítható magasság mm rozsdamentes V2A 0,1 kg ellenőrző akna E NM 100, 500/126/112/SH 110, RSZ 18 rozsdamentes V2A A 15 kn 3,3 kg ellenőrző akna E NM 100, 500/126/132/SH 110, RSZ 18 rozsdamentes V2A D 400 kn 4,5 kg ideiglenes fedlap az építésre RSZ 18, fa 0,2 kg ellenőrző akna fedlap kiemelő szerszám műanyag 0,1 kg Szimmetrikus résfolyóka rátét, 500 mm hossz vagy D 400 kn terhelés esetén kérje ajánlatunkat. A beépítési útmutatót a honlapon találja light bekötő akna 500/140/500 cső átvezetéssel DN 100 FILCOTEN 24,9 kg light iszap gyűjtő bekötő aknához műanyag 0,2 kg light bűzelzáró bekötő aknához utólagos beépítéshez DN 100 műanyag 0,1 kg BG bűzelzáró padlókifolyóhoz DN 100 műanyag 0,2 kg light homlok- ill. véglap horganyzott 0,2 kg light véglap kifolyással DN 100 horganyzott 0,3 kg light homlok- ill. véglap 1) rozsdamentes V2A 0,2 kg light véglap kifolyással DN 100 1) rozsdamentes V2A 0,3 kg light bepattanó rögzítő patent horganyzott rácshoz horganyzott 0,1 kg light bepattanó rögzítő patent hálós öntöttvas rácshoz feketére festett 0,1 kg light csavaros rögzítő patent hálós öntöttvas rácshoz feketére festett 0,1 kg FILCOTEN light mini >> FILCOTEN light mini, névleges méret 100 folyóka Faser kötésű alapanyagból alacsony magassággal FILCOTEN light mini NM 100, M = 55 mm 0,0 % 6,1 kg felár alsó kifolyásra DN 100 cikkszám rács max. terhelés súly (kb.) darab/raklap Fedlapokat lásd a FILCOTEN light NM 100 folyókánál light mini homlok- ill. véglap horganyzott 0,1 kg light mini homlok- ill. véglap 1) rozsdamentes V2A 0,1 kg light bepattanó rögzítő patent horganyzott rácshoz horganyzott 0,1 kg light bepattanó rögzítő patent hálós öntöttvas rácshoz feketére festett 0,1 kg light csavaros rögzítő patent hálós öntöttvas rácshoz feketére festett 0,1 kg 6

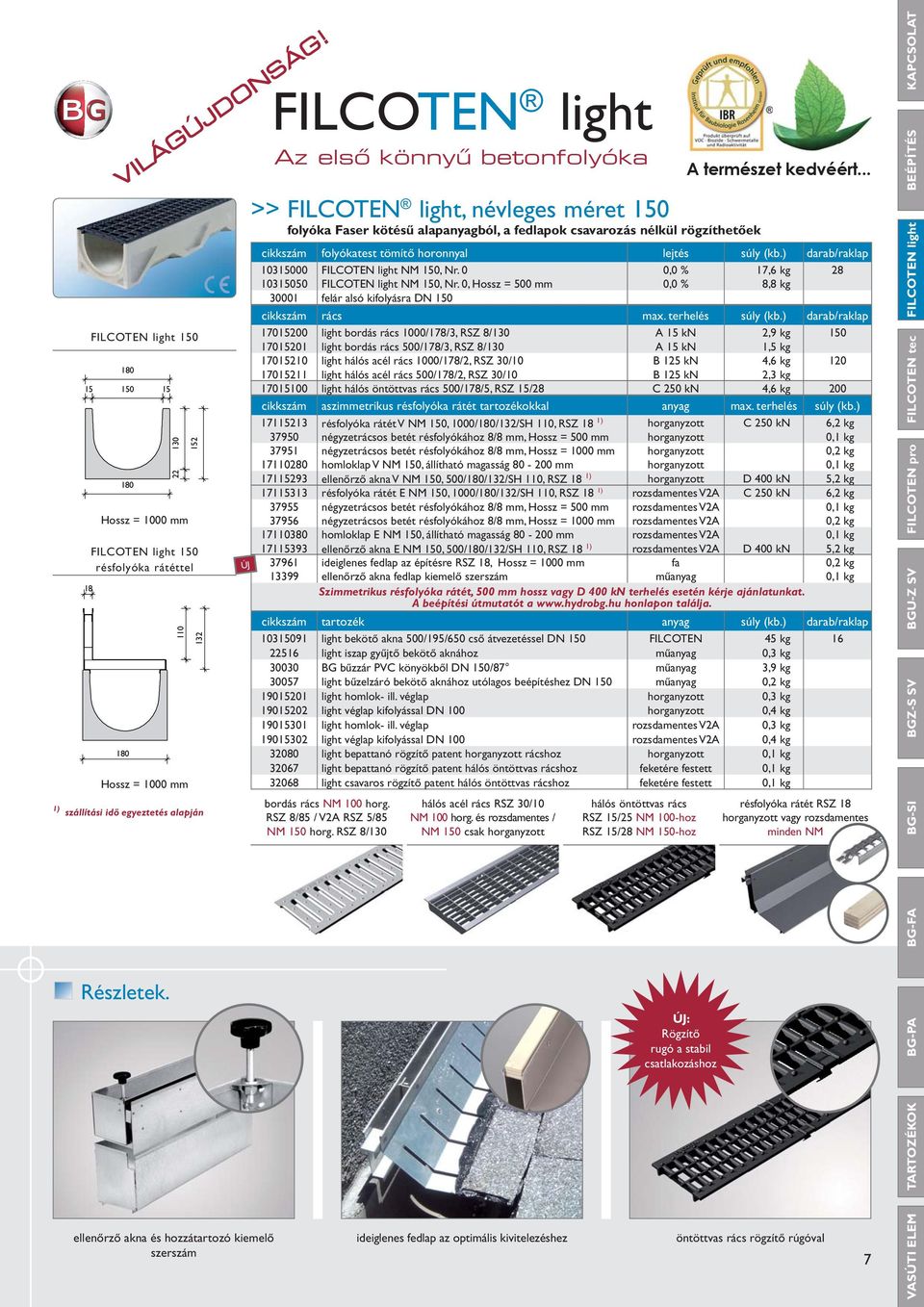

7 FILCOTEN light Részletek VILÁGÚJDONSÁG! 152 FILCOTEN light 150 résfolyóka rátéttel ) szállítási idő egyeztetés alapján ellenőrző akna és hozzátartozó kiemelő szerszám ÚJ FILCOTEN light Az első könnyű betonfolyóka >> FILCOTEN light, névleges méret 150 folyóka Faser kötésű alapanyagból, a fedlapok csavarozás nélkül rögzíthetőek FILCOTEN light NM 150, Nr. 0 0,0 % 17,6 kg FILCOTEN light NM 150, Nr. 0, Hossz = 500 mm 0,0 % 8,8 kg felár alsó kifolyásra DN 150 cikkszám rács max. terhelés súly (kb.) darab/raklap light bordás rács 1000/178/3, RSZ 8/130 A 15 kn 2,9 kg light bordás rács 500/178/3, RSZ 8/130 A 15 kn 1,5 kg light hálós acél rács 1000/178/2, RSZ 30/10 B 125 kn 4,6 kg light hálós acél rács 500/178/2, RSZ 30/10 B 125 kn 2,3 kg light hálós öntöttvas rács 500/178/5, RSZ 15/28 C 250 kn 4,6 kg 200 cikkszám aszimmetrikus résfolyóka rátét tartozékokkal anyag max. terhelés súly (kb.) résfolyóka rátét V NM 150, 1000/180/132/SH 110, RSZ 18 1) horganyzott C 250 kn 6,2 kg négyzetrácsos betét résfolyókához 8/8 mm, Hossz = 500 mm horganyzott 0,1 kg négyzetrácsos betét résfolyókához 8/8 mm, horganyzott 0,2 kg homloklap V NM 150, állítható magasság mm horganyzott 0,1 kg ellenőrző akna V NM 150, 500/180/132/SH 110, RSZ 18 1) horganyzott D 400 kn 5,2 kg résfolyóka rátét E NM 150, 1000/180/132/SH 110, RSZ 18 1) rozsdamentes V2A C 250 kn 6,2 kg négyzetrácsos betét résfolyókához 8/8 mm, Hossz = 500 mm rozsdamentes V2A 0,1 kg négyzetrácsos betét résfolyókához 8/8 mm, rozsdamentes V2A 0,2 kg homloklap E NM 150, állítható magasság mm rozsdamentes V2A 0,1 kg ellenőrző akna E NM 150, 500/180/132/SH 110, RSZ 18 1) rozsdamentes V2A D 400 kn 5,2 kg ideiglenes fedlap az építésre RSZ 18, fa 0,2 kg ellenőrző akna fedlap kiemelő szerszám műanyag 0,1 kg Szimmetrikus résfolyóka rátét, 500 mm hossz vagy D 400 kn terhelés esetén kérje ajánlatunkat. A beépítési útmutatót a honlapon találja light bekötő akna 500/195/650 cső átvezetéssel DN 150 FILCOTEN 45 kg light iszap gyűjtő bekötő aknához műanyag 0,3 kg BG bűzzár PVC könyökből DN 150/87 műanyag 3,9 kg light bűzelzáró bekötő aknához utólagos beépítéshez DN 150 műanyag 0,2 kg light homlok- ill. véglap horganyzott 0,3 kg light véglap kifolyással DN 100 horganyzott 0,4 kg light homlok- ill. véglap rozsdamentes V2A 0,3 kg light véglap kifolyással DN 100 rozsdamentes V2A 0,4 kg light bepattanó rögzítő patent horganyzott rácshoz horganyzott 0,1 kg light bepattanó rögzítő patent hálós öntöttvas rácshoz feketére festett 0,1 kg light csavaros rögzítő patent hálós öntöttvas rácshoz feketére festett 0,1 kg bordás rács NM 100 horg. RSZ 8/85 / V2A RSZ 5/85 NM 150 horg. RSZ 8/130 hálós acél rács RSZ 30/10 NM 100 horg. és rozsdamentes / NM 150 csak horganyzott ideiglenes fedlap az optimális kivitelezéshez hálós öntöttvas rács RSZ 15/25 NM 100-hoz RSZ 15/28 NM 150-hoz ÚJ: Rögzítő rugó a stabil csatlakozáshoz A természet kedvéért... résfolyóka rátét RSZ 18 horganyzott vagy rozsdamentes minden NM öntöttvas rács rögzítő rúgóval 7 KAPCSOLAT BEÉPÍTÉS VASÚTI ELEM TARTOZÉKOK BG-PA BG-FA BG-SI BGZ-S SV BGU-Z SV FILCOTEN pro FILCOTEN tec FILCOTEN light

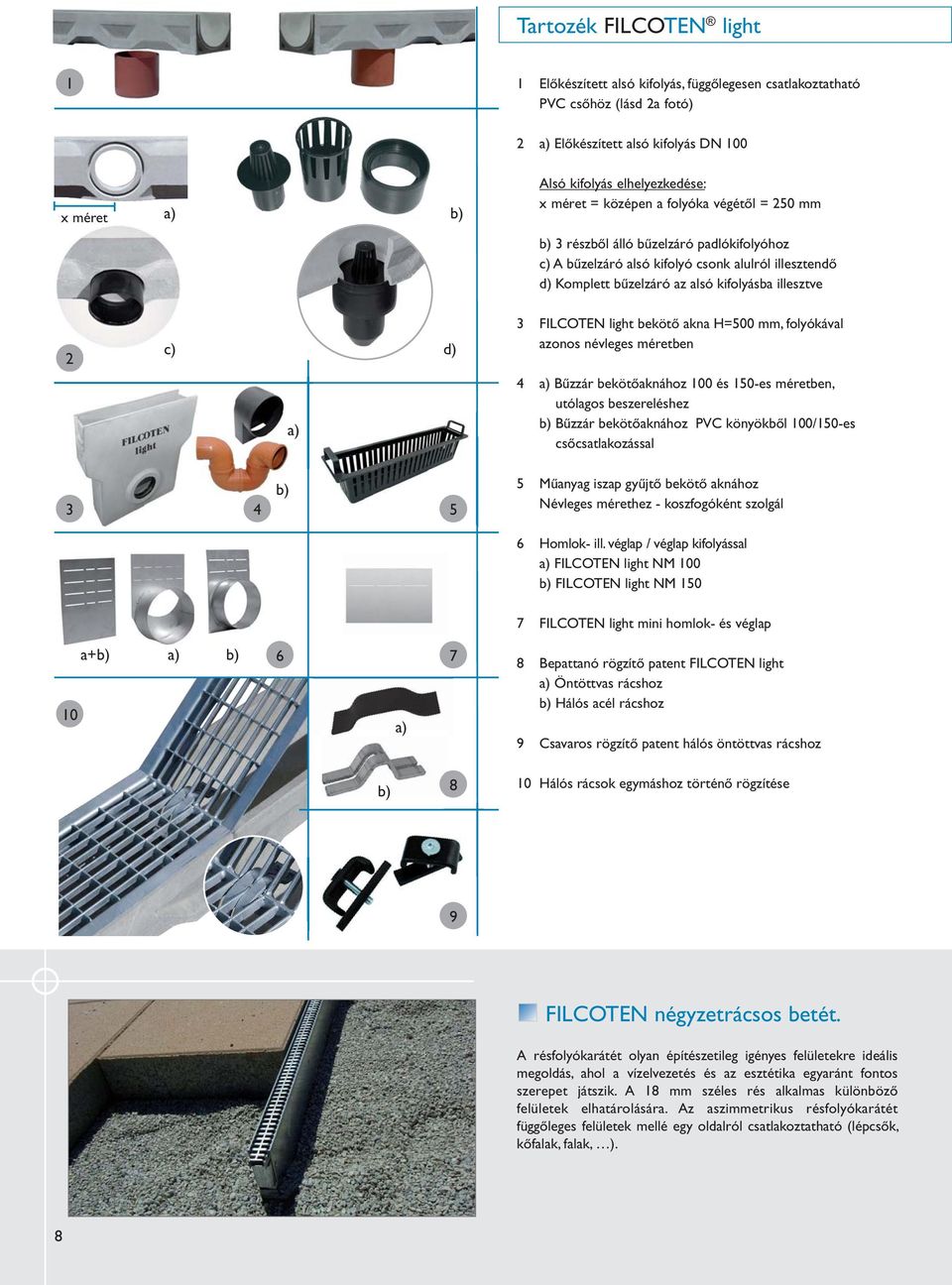

8 Tartozék FILCOTEN light 1 1 Előkészített alsó kifolyás, függőlegesen csatlakoztatható PVC csőhöz (lásd 2a fotó) 2 a) Előkészített alsó kifolyás DN 100 x méret a) b) Alsó kifolyás elhelyezkedése: x méret = középen a folyóka végétől = 250 mm b) 3 részből álló bűzelzáró padlókifolyóhoz c) A bűzelzáró alsó kifolyó csonk alulról illesztendő d) Komplett bűzelzáró az alsó kifolyásba illesztve 2 c) d) a) 3 FILCOTEN light bekötő akna H=500 mm, folyókával azonos névleges méretben 4 a) Bűzzár bekötőaknához 100 és 150-es méretben, utólagos beszereléshez b) Bűzzár bekötőaknához PVC könyökből 100/150-es csőcsatlakozással b) Műanyag iszap gyűjtő bekötő aknához Névleges mérethez - koszfogóként szolgál 6 Homlok- ill. véglap / véglap kifolyással a) FILCOTEN light NM 100 b) FILCOTEN light NM FILCOTEN light mini homlok- és véglap 10 a+b) a) b) 6 a) 7 8 Bepattanó rögzítő patent FILCOTEN light a) Öntöttvas rácshoz b) Hálós acél rácshoz 9 Csavaros rögzítő patent hálós öntöttvas rácshoz b) 8 10 Hálós rácsok egymáshoz történő rögzítése 9 FILCOTEN négyzetrácsos betét. A résfolyókarátét olyan építészetileg igényes felületekre ideális megoldás, ahol a vízelvezetés és az esztétika egyaránt fontos szerepet játszik. A 18 mm széles rés alkalmas különböző felületek elhatárolására. Az aszimmetrikus résfolyókarátét függőleges felületek mellé egy oldalról csatlakoztatható (lépcsők, kőfalak, falak, ). 8

9 Referencia. FILCOTEN light Roppant könnyű betonfolyóka nagy Faser tartalommal, csekély súlya ellenére kiemelkedő stabilitással bír. Minden terhelési osztályhoz (A-tól C-ig osztályig) különböző fedlapokat kínálunk a FILCOTEN light vízelvezető rendszerekhez. A bordás, hálós acél illetve hálós öntöttvas rácsokat a folyóka testbe helyezzük, patenttal vagy rögzítő rugóval rögzítjük. A FILCOTEN light - egy egyszerű és olcsó folyóka sokoldalú felhasználási lehetőséggel, pl.: magánházak, társasházak, kertek valamint irodaépületek és teraszok, stb. Referencia. FILCOTEN light résfolyóka rátéttel A keskeny, 18 mm-es réstávolság miatt optikailag alig látható vízelvezetési lehetőség, ezáltal a környezetébe teljesen belesimul. Elemei választhatóak horganyzott vagy rozsdamentes acélból - minden FILCOTEN light és light mini folyókához illeszkedik - teherbíró képessége D 400 kn ezért a nyilvános közlekedési felületeknél is beépíthető. A négyzetrácsos betét (8/8 lyukosztással) megakadályozza a különböző szennyeződések bekerülését, ezáltal tiszta lefolyást biztosít a folyóka teljes hosszára. 9 KAPCSOLAT BEÉPÍTÉS VASÚTI ELEM TARTOZÉKOK BG-PA BG-FA BG-SI BGZ-S SV BGU-Z SV FILCOTEN pro FILCOTEN tec FILCOTEN light

10 VILÁGÚJDONSÁG! FILCOTEN tec Az első könnyű betonfolyóka Szenzációsan könnyű és stabil >> FILCOTEN tec horganyzott acél tokkal, névleges méret 100 folyóka Faser kötésű alapanyagból bebetonozott horganyzott tokkal C terhelési osztályig FILCOTEN tec V NM 100, Nr. 0 0,0 % 13,1 kg FILCOTEN tec V NM 100, Nr. 0, Hossz = 500 mm 0,0 % 6,6 kg FILCOTEN tec V NM 100, Nr ,0 % 15,0 kg FILCOTEN tec V NM 100, Nr ,0 % 16,9 kg felár alsó kifolyásra DN FILCOTEN tec V NM 100, Nr. 1-től Nr. 10-ig 0,5 % 13,3-16,7 kg 42 / 36 FILCOTEN tec 100 rozsdamentes vagy horganyzott acél tokkal ) szállítási idő egyeztetés alapján 2) vandalizmus elleni biztosítás nem lehetséges FILCOTEN tec mini / /80 ÚJ >> FILCOTEN tec rozsdamentes acél tokkal, névleges méret 100 folyóka Faser kötésű alapanyagból bebetonozott rozsdamentes acél tokkal V2A C terhelési osztályig 1) FILCOTEN tec E NM 100, Nr ) 0,0 % 15,0 kg felár alsó kifolyásra DN 100 >> Fedlapok és tartozékok folyókához, bebetonozott horganyzott vagy rozsdamentes tokkal cikkszám rács max. terhelés súly (kb.) darab/raklap tec bordás rács 1000/122/20, RSZ 8/85 2) A 15 kn 1,5 kg kg tec bordás rács 500/122/20, RSZ 8/85 2) A 15 kn 0,8 kg kg tec bordás rács 1000/122/20, RSZ 5/85, rozsdamentes V2A 1+2) A 15 kn 1,5 kg kg tec bordás rács 500/122/20, RSZ 5/85, rozsdamentes V2A 1+2) A 15 kn 0,8 kg kg tec hálós acél rács 1000/122/20, RSZ 30/10 B 125 kn 2,8 kg kg tec hálós acél rács 500/122/20, RSZ 30/10 B 125 kn 1,4 kg kg tec hálós acél rács 1000/122/20, RSZ 30/10 C 250 kn 3,3 kg kg tec hálós acél rács 500/122/20, RSZ 30/10 C 250 kn 1,6 kg kg tec hálós acél rács 1000/122/20, RSZ 30/10, rozsdamentes V2A 1) C 250 kn 3,3 kg kg tec hálós acél rács 500/122/20, RSZ 30/10, rozsdamentes V2A 1) C 250 kn 1,6 kg kg tec hosszbordás öntöttvas rács 500/122/20, RSZ 29/13 C 250 kn 3,2 kg kg tec perforált rács 1000/122/20, Ø 6,5 mm A 15 kn 1,9 kg kg tec perforált rács 1000/122/20, Ø 6,5 mm, rozsdamentes V2A 1) A 15 kn 1,9 kg kg 120 tec design rács különböző mintákkal 1) tec bekötő akna V 500/144/500 cső átvezetéssel DN 100 FILCOTEN 24 kg tec bekötő akna E 500/144/500 cső átvezetéssel DN 100 FILCOTEN 24 kg tec iszap gyűjtő bekötő aknához műanyag 0,2 kg BG bűzzár PVC könyökből DN 150/87 műanyag 3,9 kg tec bűzelzáró bekötő aknához utólagos beépítéshez DN 100 műanyag 0,1 kg BG bűzelzáró padlókifolyóhoz DN 100 műanyag 0,2 kg tec homlok- ill. véglap horganyzott 0,2 kg tec véglap kifolyással DN 100 horganyzott 0,3 kg tec homlok- ill. véglap 1) rozsdamentes V2A 0,2 kg tec véglap kifolyással DN 100 1) rozsdamentes V2A 0,3 kg tec kiemelés gátló patent lopás és vandalizmus ellen NM 100 0,1 kg >> FILCOTEN tec mini, névleges méret 100 folyóka Faser kötésű alapanyagból bebetonozott tokkal és alacsony magasággal FILCOTEN tec V mini NM 100, M = 60 mm 0,0 % 7,1 kg FILCOTEN tec E mini NM 100, M = 60 mm 1) 0,0 % 7,1 kg FILCOTEN tec V mini NM 100, M = 80 mm 0,0 % 8,8 kg FILCOTEN tec E mini NM 100, M = 80 mm 1) 0,0 % 8,8 kg felár alsó kifolyásra DN 100 cikkszám rács max. terhelés súly (kb.) darab/raklap Fedlapokat lásd a FILCOTEN tec NM 100 folyókánál tec mini homlok- ill. véglap horganyzott 0,1 kg tec mini homlok- ill. véglap 1) rozsdamentes V2A 0,1 kg 10

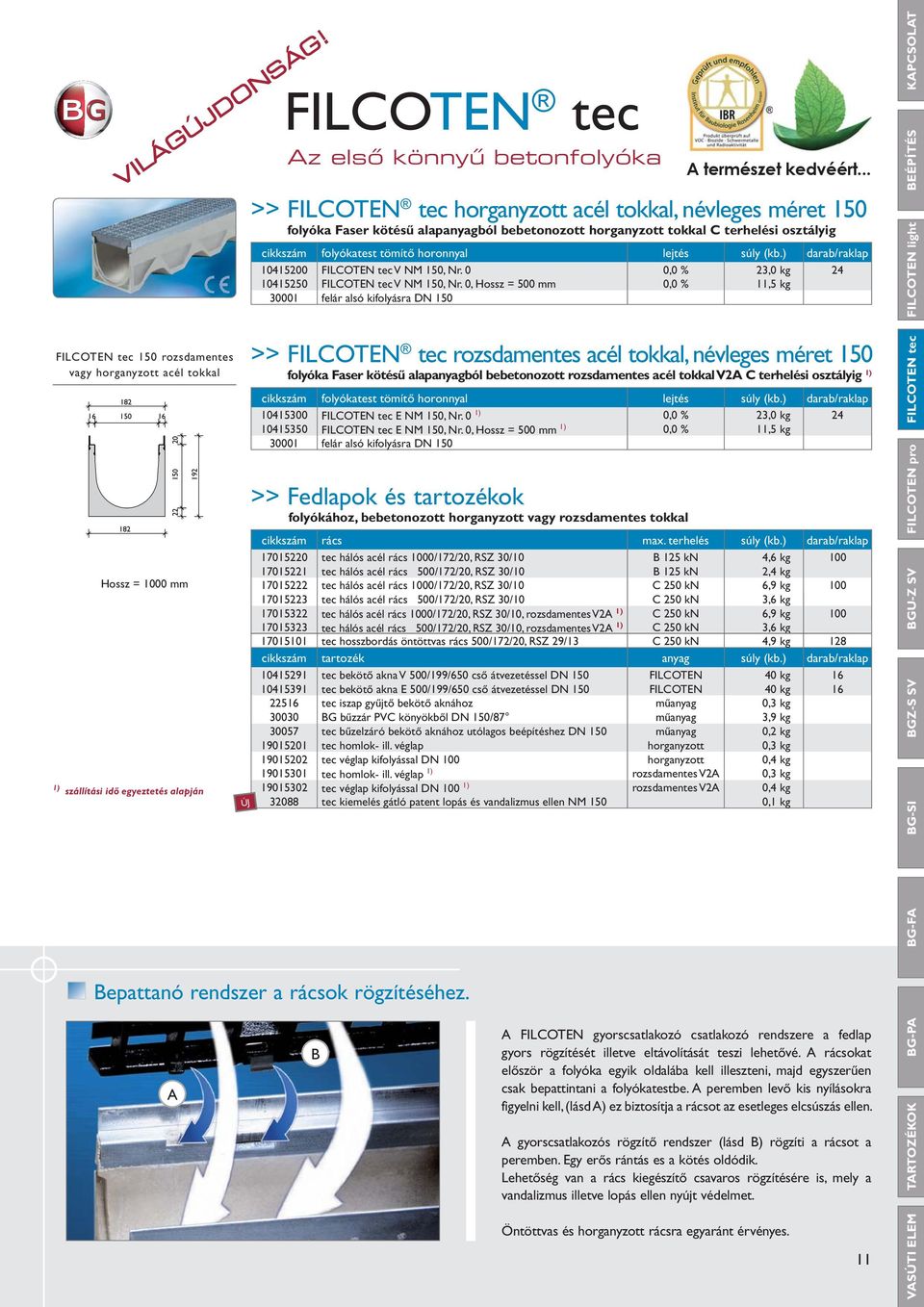

11 16 VILÁGÚJDONSÁG! FILCOTEN tec 150 rozsdamentes vagy horganyzott acél tokkal Bepattanó rendszer a rácsok rögzítéséhez. A 192 1) szállítási idő egyeztetés alapján ÚJ FILCOTEN tec Az első könnyű betonfolyóka >> FILCOTEN tec horganyzott acél tokkal, névleges méret 150 folyóka Faser kötésű alapanyagból bebetonozott horganyzott tokkal C terhelési osztályig FILCOTEN tec V NM 150, Nr. 0 0,0 % 23,0 kg FILCOTEN tec V NM 150, Nr. 0, Hossz = 500 mm 0,0 % 11,5 kg felár alsó kifolyásra DN 150 >> FILCOTEN tec rozsdamentes acél tokkal, névleges méret 150 folyóka Faser kötésű alapanyagból bebetonozott rozsdamentes acél tokkal V2A C terhelési osztályig 1) FILCOTEN tec E NM 150, Nr. 0 1) 0,0 % 23,0 kg FILCOTEN tec E NM 150, Nr. 0, Hossz = 500 mm 1) 0,0 % 11,5 kg felár alsó kifolyásra DN 150 >> Fedlapok és tartozékok folyókához, bebetonozott horganyzott vagy rozsdamentes tokkal cikkszám rács max. terhelés súly (kb.) darab/raklap tec hálós acél rács 1000/172/20, RSZ 30/10 B 125 kn 4,6 kg tec hálós acél rács 500/172/20, RSZ 30/10 B 125 kn 2,4 kg tec hálós acél rács 1000/172/20, RSZ 30/10 C 250 kn 6,9 kg tec hálós acél rács 500/172/20, RSZ 30/10 C 250 kn 3,6 kg tec hálós acél rács 1000/172/20, RSZ 30/10, rozsdamentes V2A 1) C 250 kn 6,9 kg tec hálós acél rács 500/172/20, RSZ 30/10, rozsdamentes V2A 1) C 250 kn 3,6 kg tec hosszbordás öntöttvas rács 500/172/20, RSZ 29/13 C 250 kn 4,9 kg tec bekötő akna V 500/199/650 cső átvezetéssel DN 150 FILCOTEN 40 kg tec bekötő akna E 500/199/650 cső átvezetéssel DN 150 FILCOTEN 40 kg tec iszap gyűjtő bekötő aknához műanyag 0,3 kg BG bűzzár PVC könyökből DN 150/87 műanyag 3,9 kg tec bűzelzáró bekötő aknához utólagos beépítéshez DN 150 műanyag 0,2 kg tec homlok- ill. véglap horganyzott 0,3 kg tec véglap kifolyással DN 100 horganyzott 0,4 kg tec homlok- ill. véglap 1) rozsdamentes V2A 0,3 kg tec véglap kifolyással DN 100 1) rozsdamentes V2A 0,4 kg tec kiemelés gátló patent lopás és vandalizmus ellen NM 150 0,1 kg B A természet kedvéért... A FILCOTEN gyorscsatlakozó csatlakozó rendszere a fedlap gyors rögzítését illetve eltávolítását teszi lehetővé. A rácsokat először a folyóka egyik oldalába kell illeszteni, majd egyszerűen csak bepattintani a folyókatestbe. A peremben levő kis nyílásokra figyelni kell, (lásd A) ez biztosítja a rácsot az esetleges elcsúszás ellen. A gyorscsatlakozós rögzítő rendszer (lásd B) rögzíti a rácsot a peremben. Egy erős rántás es a kötés oldódik. Lehetőség van a rács kiegészítő csavaros rögzítésére is, mely a vandalizmus illetve lopás ellen nyújt védelmet. Öntöttvas és horganyzott rácsra egyaránt érvényes. 11 KAPCSOLAT BEÉPÍTÉS VASÚTI ELEM TARTOZÉKOK BG-PA BG-FA BG-SI BGZ-S SV BGU-Z SV FILCOTEN pro FILCOTEN tec FILCOTEN light

12 VILÁGÚJDONSÁG! FILCOTEN tec Az első könnyű betonfolyóka Szenzációsan könnyű és stabil >> FILCOTEN tec horganyzott acél tokkal, névleges méret 200 folyóka Faser kötésű alapanyagból bebetonozott horganyzott tokkal C terhelési osztályig FILCOTEN tec V NM 200, M = 195 mm 0,0 % 28 kg FILCOTEN tec V NM 200, M = 195 mm, Hossz = 500 mm 0,0 % 14 kg felár alsó kifolyásra DN 200 FILCOTEN tec 200 rozsdamentes vagy horganyzott acél tokkal >> FILCOTEN tec rozsdamentes acél tokkal, névleges méret 200 folyóka Faser kötésű alapanyagból bebetonozott rozsdamentes acél tokkal V2A C terhelési osztályig 1) FILCOTEN tec E NM 200, M = 195 mm 1) 0,0 % 28 kg FILCOTEN tec E NM 200, M = 195 mm, Hossz = 500 mm 1) 0,0 % 14 kg felár alsó kifolyásra DN ) szállítási idő egyeztetés alapján 195 bordás rács oszt. A horg. RSZ 8/85 - V2A RSZ 5/85 NM 100-hoz ÚJ >> Fedlapok és tartozékok folyókához, bebetonozott horganyzott vagy rozsdamentes tokkal cikkszám rács max. terhelés súly (kb.) darab/raklap tec hálós acél rács 1000/222/20, RSZ 30/10 B 125 kn 6,0 kg tec hálós acél rács 500/222/20, RSZ 30/10 B 125 kn 3,1 kg tec hálós acél rács 1000/222/20, RSZ 30/10 C 250 kn 8,8 kg tec hálós acél rács 500/222/20, RSZ 30/10 C 250 kn 4,5 kg tec hálós acél rács 1000/222/20, RSZ 30/10, rozsdamentes V2A 1) C 250 kn 8,8 kg tec hálós acél rács 500/222/20, RSZ 30/10, rozsdamentes V2A 1) C 250 kn 4,5 kg tec hosszbordás öntöttvas rács 500/222/20, RSZ 29/13 C 250 kn 7,3 kg tec bekötő akna V 500/260/650 cső átvezetéssel DN 200 FILCOTEN 48 kg tec bekötő akna E 500/260/650 cső átvezetéssel DN 200 1) FILCOTEN 48 kg tec iszap gyűjtő bekötő aknához műanyag 0,4 kg BG bűzzár PVC könyökből DN 200/87 műanyag 7,4 kg tec homlok- ill. véglap horganyzott 0,4 kg tec véglap kifolyással DN 150 horganyzott 0,5 kg tec homlok- ill. véglap 1) rozsdamentes V2A 0,4 kg tec véglap kifolyással DN 150 1) rozsdamentes V2A 0,5 kg tec kiemelés gátló patent lopás és vandalizmus ellen NM 200 0,1 kg hálós acél rács RSZ 30/10, oszt. B horganyzott, oszt. C horg.és rozsdamentes, minden NM hosszbordás öntöttvas rács RSZ 29/13, oszt. C minden NM perforált rács Ø 6,5 mm, oszt. A, horganyzott vagy rozsdamentes, NM 100-hoz Szállítási idő egyeztetés alapján! design rács (ideértve Rallye) Ár és szállítási határidő ajánlatkérésre! NM 100-hoz Referencia. 12

13 19 VILÁGÚJDONSÁG! FILCOTEN pro mini / / /170 60/80 FILCOTEN pro mini 150 FILCOTEN pro mini / /200 1) szállítási idő egyeztetés alapján FILCOTEN pro mini Az első könnyű betonfolyóka >> FILCOTEN pro mini, névleges méret 100 folyóka Faser kötésű alapanyagból bebetonozott horganyzott acél tokkal (V) vagy rozsdamentes acél tokkal (E) FILCOTEN pro V mini NM 100, M = 60 mm 0,0 % 8,5 kg FILCOTEN pro E mini NM 100, M = 60 mm 1) 0,0 % 8,5 kg FILCOTEN pro V mini NM 100, M = 80 mm 0,0 % 10,2 kg FILCOTEN pro E mini NM 100, M = 80 mm 1) 0,0 % 10,2 kg felár alsó kifolyásra DN 100 cikkszám rács max. terhelés súly (kb.) darab/raklap Fedlapokat lásd a FILCOTEN pro NM 100 folyókánál pro mini homlok- ill. véglap horganyzott 0,1 kg pro mini homlok- ill. véglap 1) rozsdamentes V2A 0,1 kg >> FILCOTEN pro mini, névleges méret 150 folyóka Faser kötésű alapanyagból bebetonozott horganyzott acél tokkal (V) FILCOTEN pro V mini NM 150, M = 120 mm 0,0 % 18 kg FILCOTEN pro V mini NM 150, M = 170 mm 0,0 % 22,3 kg felár alsó kifolyásra DN 150 cikkszám rács max. terhelés súly (kb.) darab/raklap Fedlapokat lásd a FILCOTEN pro NM 150 folyókánál pro mini homlok- ill. véglap horganyzott 0,1 kg >> FILCOTEN pro mini, névleges méret 200 folyóka Faser kötésű alapanyagból bebetonozott horganyzott acél tokkal (V) A természet kedvéért FILCOTEN pro V mini NM 200, M = 120 mm 0,0 % 21 kg FILCOTEN pro V mini NM 200, M = 200 mm 1) 0,0 % 28,5 kg felár alsó kifolyásra DN 200 cikkszám rács max. terhelés súly (kb.) darab/raklap Fedlapokat lásd a FILCOTEN pro NM 200 folyókánál pro mini homlok- ill. véglap horganyzott 0,1 kg 13 KAPCSOLAT BEÉPÍTÉS VASÚTI ELEM TARTOZÉKOK BG-PA BG-FA BG-SI BGZ-S SV BGU-Z SV FILCOTEN pro FILCOTEN tec FILCOTEN light

14 VILÁGÚJDONSÁG! FILCOTEN pro Az első könnyű betonfolyóka Szenzációsan könnyű és stabil >> FILCOTEN pro öntöttvas tokkal, névleges méret 100 folyóka Faser kötésű alapanyagból bebetonozott öntöttvas tokkal E terhelési osztályig FILCOTEN pro G NM 100, Nr. 0 0,0 % 18,5 kg FILCOTEN pro G NM 100, Nr. 0, Hossz = 500 mm 0,0 % 8,5 kg FILCOTEN pro G NM 100, Nr ,0 % 20,8 kg FILCOTEN pro G NM 100, Nr ,0 % 23 kg felár alsó kifolyásra DN FILCOTEN pro G NM 100, Nr. 1-től Nr. 10-ig 0,5 % 19-22,6 kg 25 / 20 FILCOTEN pro 100 öntöttvas tokkal >> FILCOTEN pro horganyzott acél tokkal, névleges méret 100 folyóka Faser kötésű alapanyagból bebetonozott horganyzott tokkal E terhelési osztályig FILCOTEN pro V NM 100, Nr. 0 0,0 % 17,6 kg FILCOTEN pro V NM 100, Nr. 0, Hossz = 500 mm 0,0 % 8 kg FILCOTEN pro V NM 100, Nr ,0 % 17,9 kg FILCOTEN pro V NM 100, Nr ,0 % 21,9 kg felár alsó kifolyásra DN FILCOTEN pro V NM 100, Nr. 1-től Nr. 10-ig 0,5 % 18,1-21,7 kg 25 / / >> FILCOTEN pro rozsdamentes acél tokkal, névleges méret 100 folyóka Faser kötésű alapanyagból bebetonozott rozsdamentes acél tokkal V2A E terhelési osztályig 1) FILCOTEN pro E NM 100, Nr ) 0,0 % 19,9 kg felár alsó kifolyásra DN FILCOTEN pro 100 rozsdamentes vagy horganyzott acél tokkal / ÚJ E 600 kn terhelési osztályig >> Fedlapok és tartozékok folyókához, bebetonozott horganyzott vagy rozsdamentes tokkal cikkszám rács max. terhelés súly (kb.) darab/raklap pro hálós acél rács 1000/122/20, RSZ 30/10 B 125 kn 2,8 kg pro hálós acél rács 500/122/20, RSZ 30/10 B 125 kn 1,4 kg pro hálós acél rács 1000/122/20, RSZ 30/10 C 250 kn 3,3 kg pro hálós acél rács 500/122/20, RSZ 30/10 C 250 kn 1,6 kg pro hálós acél rács 1000/122/20, RSZ 30/10, rozsdamentes V2A 1) C 250 kn 3,3 kg pro hálós acél rács 500/122/20, RSZ 30/10, rozsdamentes V2A 1) C 250 kn 1,6 kg pro hálós acél rács 1000/122/20, RSZ 25/16 2) D 400 kn 7,4 kg pro hálós acél rács 500/122/20, RSZ 25/16 2) D 400 kn 3,8 kg pro hosszbordás öntöttvas rács 500/122/20, RSZ 29/13 C 250 kn 3,2 kg pro hosszbordás öntöttvas rács 500/122/20, RSZ 29/13 D 400 kn 3,4 kg pro hálós öntöttvas rács 500/122/20, RSZ 14/100 E 600 kn 3,8 kg pro bekötő akna G 500/145/600 cső átvezetéssel DN 100 FILCOTEN 32,9 kg pro bekötő akna V 500/145/600 cső átvezetéssel DN 100 FILCOTEN 32,4 kg pro bekötő akna E 500/145/600 cső átvezetéssel DN 100 FILCOTEN 32,4 kg pro iszap gyűjtő bekötő aknához műanyag 0,2 kg BG bűzzár PVC könyökből DN 150/87 műanyag 3,9 kg pro bűzelzáró bekötő aknához utólagos beépítéshez DN 100 műanyag 0,1 kg BG bűzelzáró padlókifolyóhoz DN 100 műanyag 0,2 kg pro homlok- ill. véglap horganyzott 0,2 kg pro véglap kifolyással DN 100 horganyzott 0,3 kg pro homlok- ill. véglap 1) rozsdamentes V2A 0,2 kg pro véglap kifolyással DN 100 1) rozsdamentes V2A 0,3 kg pro kiemelés gátló patent lopás és vandalizmus ellen NM 100 0,1 kg 1) szállítási idő egyeztetés alapján 2) vandalizmus elleni biztosítás nem lehetséges 14

15 19 VILÁGÚJDONSÁG! FILCOTEN pro 150 öntöttvas tokkal FILCOTEN pro 150 rozsdamentes vagy horganyzott acél tokkal ÚJ E 600 kn terhelési osztályig ) szállítási idő egyeztetés alapján 2) vandalizmus elleni biztosítás nem lehetséges FILCOTEN pro Az első könnyű betonfolyóka A természet kedvéért... >> FILCOTEN pro öntöttvas tokkal, névleges méret 150 folyóka Faser kötésű alapanyagból bebetonozott öntöttvas tokkal E terhelési osztályig FILCOTEN pro G NM 150, Nr. 0 0,0 % 30,7 kg FILCOTEN pro G NM 150, Nr. 0, Hossz = 500 mm 0,0 % 15,4 kg FILCOTEN pro G NM 150, Nr ,0 % 34,4 kg FILCOTEN pro G NM 150, Nr ,0 % 38,9 kg felár alsó kifolyásra DN FILCOTEN pro G NM 150, Nr. 1-től Nr. 10-ig 0,5 % 31-38,1 kg 20 / 16 >> FILCOTEN pro horganyzott acél tokkal, névleges méret 150 folyóka Faser kötésű alapanyagból bebetonozott horganyzott tokkal E terhelési osztályig FILCOTEN pro V NM 150, Nr. 0 0,0 % 28,9 kg FILCOTEN pro V NM 150, Nr. 0, Hossz = 500 mm 0,0 % 14,5 kg FILCOTEN pro V NM 150, Nr ,0 % 33,5 kg FILCOTEN pro V NM 150, Nr ,0 % 38 kg felár alsó kifolyásra DN FILCOTEN pro V NM 150, Nr. 1-től Nr. 10-ig 0,5 % 30,1-37,2 kg 20 / 16 >> FILCOTEN pro rozsdamentes acél tokkal, névleges méret 150 folyóka Faser kötésű alapanyagból bebetonozott rozsdamentes acél tokkal V2A E terhelési osztályig 1) FILCOTEN pro E NM 150, Nr ) 0,0 % 33,5 kg felár alsó kifolyásra DN 150 >> Fedlapok és tartozékok folyókához, bebetonozott horganyzott vagy rozsdamentes tokkal cikkszám rács max. terhelés súly (kb.) darab/raklap pro hálós acél rács 1000/172/20, RSZ 30/10 B 125 kn 4,6 kg pro hálós acél rács 500/172/20, RSZ 30/10 B 125 kn 2,4 kg pro hálós acél rács 1000/172/20, RSZ 30/10 C 250 kn 6,9 kg pro hálós acél rács 500/172/20, RSZ 30/10 C 250 kn 3,6 kg pro hálós acél rács 1000/172/20, RSZ 30/10, rozsdamentes V2A 1) C 250 kn 6,9 kg pro hálós acél rács 500/172/20, RSZ 30/10, rozsdamentes V2A 1) C 250 kn 3,6 kg pro hálós acél rács 1000/172/20, RSZ 25/16 2) D 400 kn 11,5 kg pro hálós acél rács 500/172/20, RSZ 25/16 2) D 400 kn 5,8 kg pro hosszbordás öntöttvas rács 500/172/20, RSZ 29/13 C 250 kn 4,9 kg pro hosszbordás öntöttvas rács 500/172/20, RSZ 29/13 D 400 kn 5,2 kg pro hálós öntöttvas rács 500/172/20, RSZ 14/150 E 600 kn 7,0 kg pro bekötő akna G 500/200/690 cső átvezetéssel DN 150 FILCOTEN 45 kg pro bekötő akna V 500/200/690 cső átvezetéssel DN 150 FILCOTEN 44,5 kg pro bekötő akna E 500/200/690 cső átvezetéssel DN 150 FILCOTEN 44,5 kg pro iszap gyűjtő bekötő aknához műanyag 0,3 kg BG bűzzár PVC könyökből DN 150/87 műanyag 3,9 kg pro bűzelzáró bekötő aknához utólagos beépítéshez DN 150 műanyag 0,2 kg pro homlok- ill. véglap horganyzott 0,5 kg pro véglap kifolyással DN 150 horganyzott 0,7 kg pro homlok- ill. véglap 1) rozsdamentes V2A 0,5 kg pro véglap kifolyással DN 150 1) rozsdamentes V2A 0,7 kg pro kiemelés gátló patent lopás és vandalizmus ellen NM 150 0,1 kg 15 KAPCSOLAT BEÉPÍTÉS VASÚTI ELEM TARTOZÉKOK BG-PA BG-FA BG-SI BGZ-S SV BGU-Z SV FILCOTEN pro FILCOTEN tec FILCOTEN light

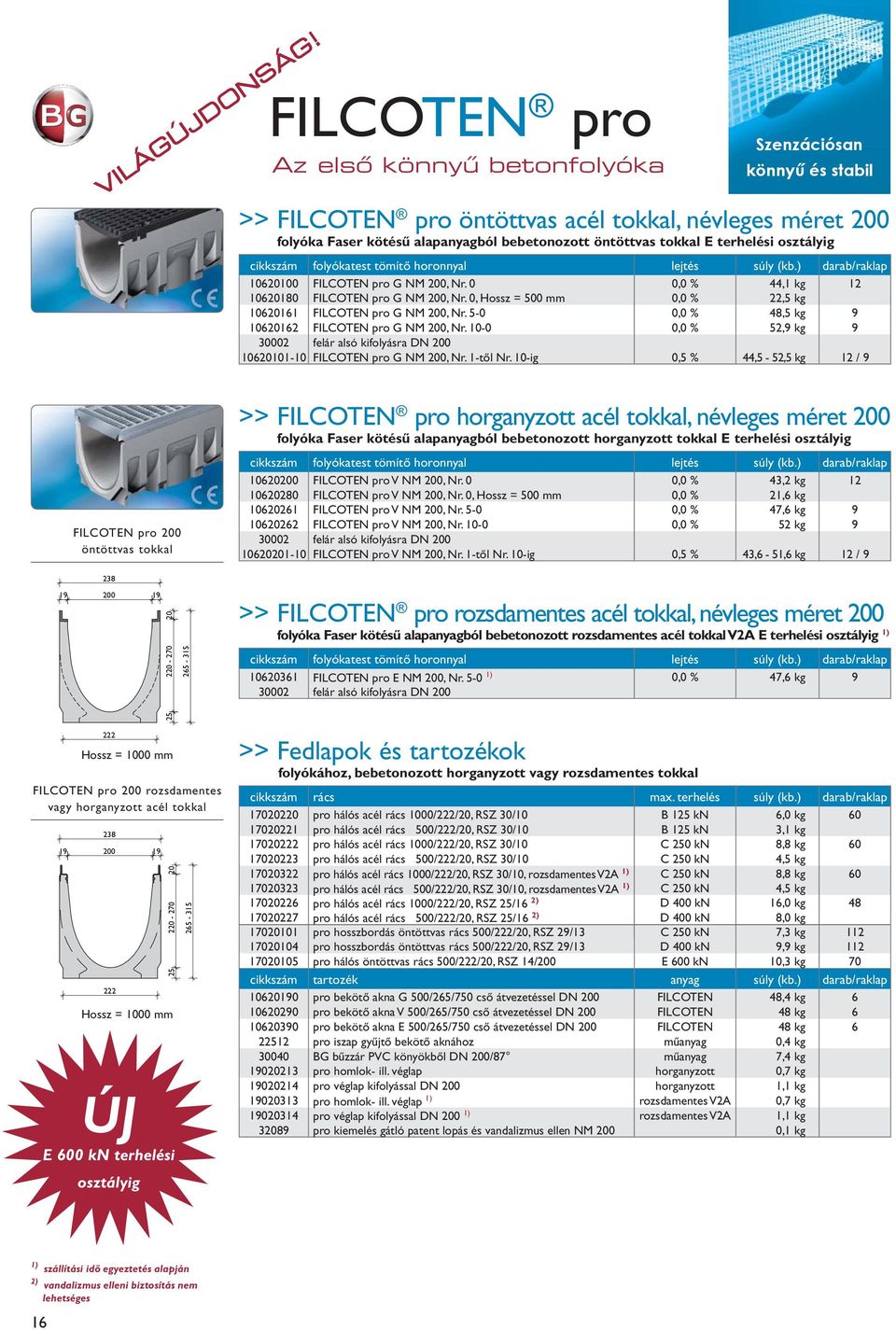

16 VILÁGÚJDONSÁG! FILCOTEN pro Az első könnyű betonfolyóka Szenzációsan könnyű és stabil >> FILCOTEN pro öntöttvas acél tokkal, névleges méret 200 folyóka Faser kötésű alapanyagból bebetonozott öntöttvas tokkal E terhelési osztályig FILCOTEN pro G NM 200, Nr. 0 0,0 % 44,1 kg FILCOTEN pro G NM 200, Nr. 0, Hossz = 500 mm 0,0 % 22,5 kg FILCOTEN pro G NM 200, Nr ,0 % 48,5 kg FILCOTEN pro G NM 200, Nr ,0 % 52,9 kg felár alsó kifolyásra DN FILCOTEN pro G NM 200, Nr. 1-től Nr. 10-ig 0,5 % 44,5-52,5 kg 12 / 9 FILCOTEN pro 200 öntöttvas tokkal >> FILCOTEN pro horganyzott acél tokkal, névleges méret 200 folyóka Faser kötésű alapanyagból bebetonozott horganyzott tokkal E terhelési osztályig FILCOTEN pro V NM 200, Nr. 0 0,0 % 43,2 kg FILCOTEN pro V NM 200, Nr. 0, Hossz = 500 mm 0,0 % 21,6 kg FILCOTEN pro V NM 200, Nr ,0 % 47,6 kg FILCOTEN pro V NM 200, Nr ,0 % 52 kg felár alsó kifolyásra DN FILCOTEN pro V NM 200, Nr. 1-től Nr. 10-ig 0,5 % 43,6-51,6 kg 12 / >> FILCOTEN pro rozsdamentes acél tokkal, névleges méret 200 folyóka Faser kötésű alapanyagból bebetonozott rozsdamentes acél tokkal V2A E terhelési osztályig 1) FILCOTEN pro E NM 200, Nr ) 0,0 % 47,6 kg felár alsó kifolyásra DN 200 FILCOTEN pro 200 rozsdamentes vagy horganyzott acél tokkal ÚJ E 600 kn terhelési osztályig >> Fedlapok és tartozékok folyókához, bebetonozott horganyzott vagy rozsdamentes tokkal cikkszám rács max. terhelés súly (kb.) darab/raklap pro hálós acél rács 1000/222/20, RSZ 30/10 B 125 kn 6,0 kg pro hálós acél rács 500/222/20, RSZ 30/10 B 125 kn 3,1 kg pro hálós acél rács 1000/222/20, RSZ 30/10 C 250 kn 8,8 kg pro hálós acél rács 500/222/20, RSZ 30/10 C 250 kn 4,5 kg pro hálós acél rács 1000/222/20, RSZ 30/10, rozsdamentes V2A 1) C 250 kn 8,8 kg pro hálós acél rács 500/222/20, RSZ 30/10, rozsdamentes V2A 1) C 250 kn 4,5 kg pro hálós acél rács 1000/222/20, RSZ 25/16 2) D 400 kn 16,0 kg pro hálós acél rács 500/222/20, RSZ 25/16 2) D 400 kn 8,0 kg pro hosszbordás öntöttvas rács 500/222/20, RSZ 29/13 C 250 kn 7,3 kg pro hosszbordás öntöttvas rács 500/222/20, RSZ 29/13 D 400 kn 9,9 kg pro hálós öntöttvas rács 500/222/20, RSZ 14/200 E 600 kn 10,3 kg pro bekötő akna G 500/265/750 cső átvezetéssel DN 200 FILCOTEN 48,4 kg pro bekötő akna V 500/265/750 cső átvezetéssel DN 200 FILCOTEN 48 kg pro bekötő akna E 500/265/750 cső átvezetéssel DN 200 FILCOTEN 48 kg pro iszap gyűjtő bekötő aknához műanyag 0,4 kg BG bűzzár PVC könyökből DN 200/87 műanyag 7,4 kg pro homlok- ill. véglap horganyzott 0,7 kg pro véglap kifolyással DN 200 horganyzott 1,1 kg pro homlok- ill. véglap 1) rozsdamentes V2A 0,7 kg pro véglap kifolyással DN 200 1) rozsdamentes V2A 1,1 kg pro kiemelés gátló patent lopás és vandalizmus ellen NM 200 0,1 kg 1) szállítási idő egyeztetés alapján 2) vandalizmus elleni biztosítás nem lehetséges 16

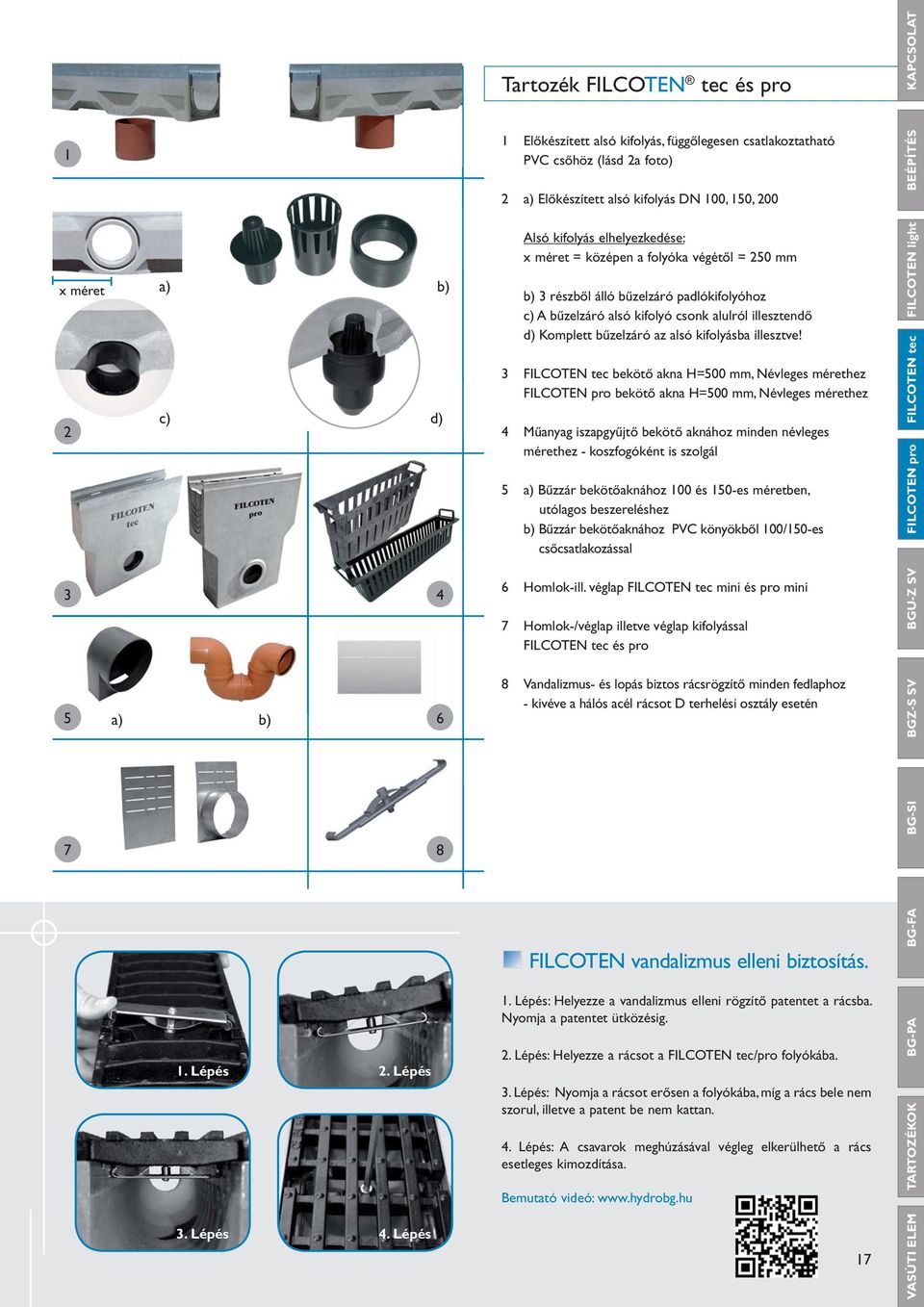

17 Tartozék FILCOTEN tec és pro KAPCSOLAT 1 1 Előkészített alsó kifolyás, függőlegesen csatlakoztatható PVC csőhöz (lásd 2a foto) 2 a) Előkészített alsó kifolyás DN 100, 150, 200 BEÉPÍTÉS x méret a) b) 2 3 c) d) 4 5 a) b) Lépés 2. Lépés 3. Lépés 4. Lépés Alsó kifolyás elhelyezkedése: x méret = középen a folyóka végétől = 250 mm b) 3 részből álló bűzelzáró padlókifolyóhoz c) A bűzelzáró alsó kifolyó csonk alulról illesztendő d) Komplett bűzelzáró az alsó kifolyásba illesztve! 3 FILCOTEN tec bekötő akna H=500 mm, Névleges mérethez FILCOTEN pro bekötő akna H=500 mm, Névleges mérethez 4 Műanyag iszapgyűjtő bekötő aknához minden névleges mérethez - koszfogóként is szolgál 5 a) Bűzzár bekötőaknához 100 és 150-es méretben, utólagos beszereléshez b) Bűzzár bekötőaknához PVC könyökből 100/150-es csőcsatlakozással 6 Homlok-ill. véglap FILCOTEN tec mini és pro mini 7 Homlok-/véglap illetve véglap kifolyással FILCOTEN tec és pro 8 Vandalizmus- és lopás biztos rácsrögzítő minden fedlaphoz - kivéve a hálós acél rácsot D terhelési osztály esetén FILCOTEN vandalizmus elleni biztosítás. 1. Lépés: Helyezze a vandalizmus elleni rögzítő patentet a rácsba. Nyomja a patentet ütközésig. 2. Lépés: Helyezze a rácsot a FILCOTEN tec/pro folyókába. 3. Lépés: Nyomja a rácsot erősen a folyókába, míg a rács bele nem szorul, illetve a patent be nem kattan. 4. Lépés: A csavarok meghúzásával végleg elkerülhető a rács esetleges kimozdítása. Bemutató videó: 17 VASÚTI ELEM TARTOZÉKOK BG-PA BG-FA BG-SI BGZ-S SV BGU-Z SV FILCOTEN pro FILCOTEN tec FILCOTEN light

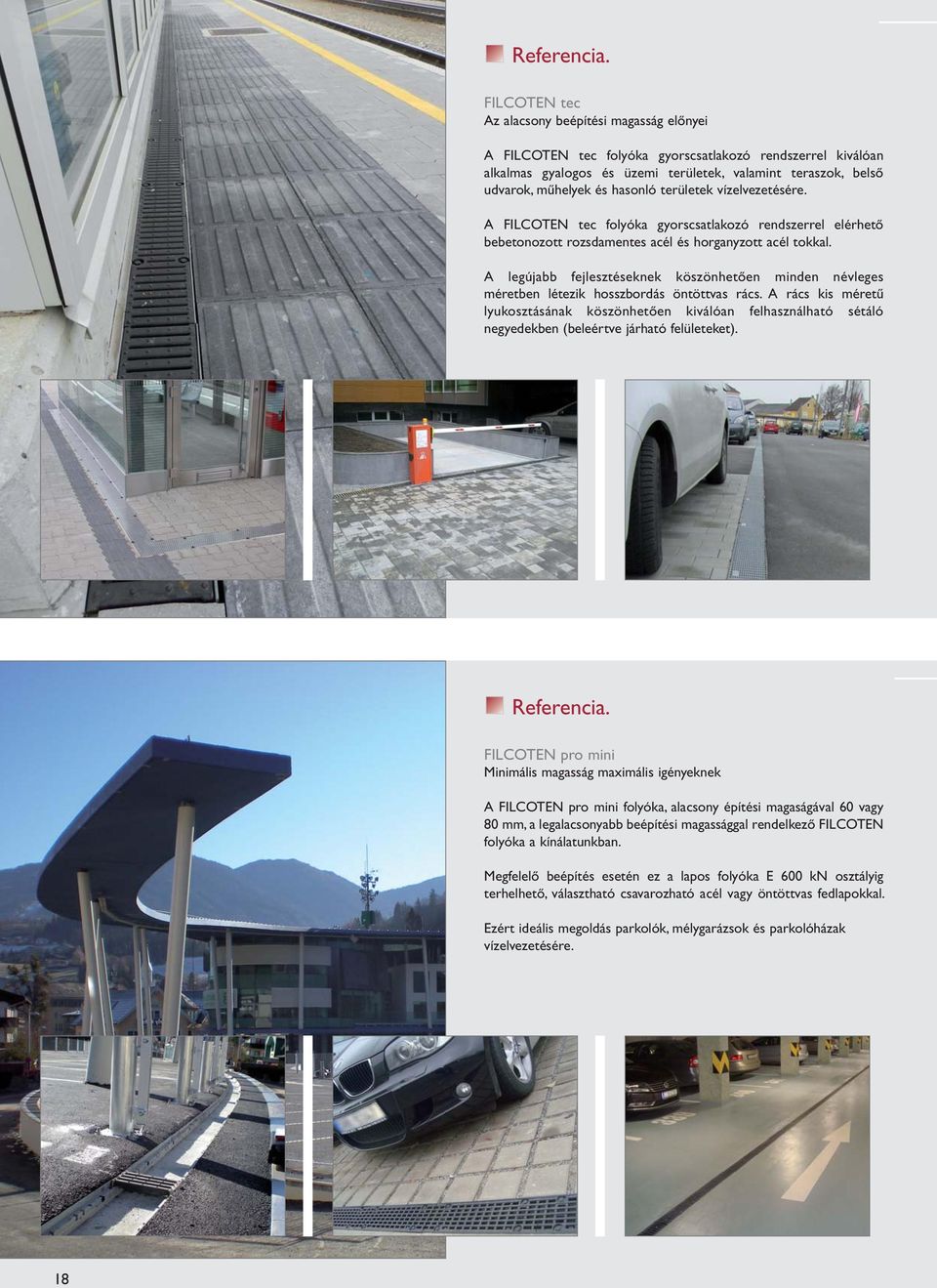

18 Referencia. FILCOTEN tec Az alacsony beépítési magasság előnyei A FILCOTEN tec folyóka gyorscsatlakozó rendszerrel kiválóan alkalmas gyalogos és üzemi területek, valamint teraszok, belső udvarok, műhelyek és hasonló területek vízelvezetésére. A FILCOTEN tec folyóka gyorscsatlakozó rendszerrel elérhető bebetonozott rozsdamentes acél és horganyzott acél tokkal. A legújabb fejlesztéseknek köszönhetően minden névleges méretben létezik hosszbordás öntöttvas rács. A rács kis méretű lyukosztásának köszönhetően kiválóan felhasználható sétáló negyedekben (beleértve járható felületeket). Referencia. FILCOTEN pro mini Minimális magasság maximális igényeknek A FILCOTEN pro mini folyóka, alacsony építési magaságával 60 vagy 80 mm, a legalacsonyabb beépítési magassággal rendelkező FILCOTEN folyóka a kínálatunkban. Megfelelő beépítés esetén ez a lapos folyóka E 600 kn osztályig terhelhető, választható csavarozható acél vagy öntöttvas fedlapokkal. Ezért ideális megoldás parkolók, mélygarázsok és parkolóházak vízelvezetésére. 18

19 Referencia. FILCOTEN tec vagy pro Technika csúcsa A FILCOTEN folyóka már eddig is bizonyította, hogy bebetonozott tokjával, gyorscsatlakozó rendszerével egy sokoldalúan felhasználható vízelvezető rendszer alapeleme. A folyóka ideális megoldást nyújt ház és udvarbejáratok vagy teraszok, valamint sétálóutcák, parkok, sportlétesítmények valamint kerékpár- és gyalogjárdák vízelvezetésére. A E 600 kn terhelési osztálynak köszönhetően, lehetőség van a folyókát nagy terhelésnek kitett területeknél is beépíteni, mint pl.: benzinkutak és személygépkocsi parkolóknál. Referencia. FILCOTEN tec vagy pro Optimális és racionális vízelvezetés minden igénynek A FILCOTEN tec és pro folyóka rozsdamentes kivitelben a hozzá illeszkedő rozsdamentes ráccsal ideális kombináció ott, ahol fontos az exkluzivítás, az egyediség és a magas minőség (bankok, biztosítók, bevásárlóközpontok, ). Olyan felhasználási területekre, ahol erős kémiai hatás várható (pl.: savak, lúgok, stb) rozsdamentes folyóka vagy rozsdamentes peremű folyóka beépítését ajánljuk. 19 KAPCSOLAT BEÉPÍTÉS VASÚTI ELEM TARTOZÉKOK BG-PA BG-FA BG-SI BGZ-S SV BGU-Z SV FILCOTEN pro FILCOTEN tec FILCOTEN light

20 BGU-Z Univerzál folyóka SV >> BGU-Z SV G öntöttvas tokkal, névleges méret 300 folyóka bebetonozott öntöttvas tokkal, E terhelési osztályig, gyorsatlakozó rendszerrel BGU-Z univerzál folyóka SV G NM 300, Nr. 0, magasság 340 mm 0,0 % 123 kg felár alsó kifolyásra DN 200 >> BGU-Z SV V horganyzott acél tokkal, névleges méret 300 folyóka bebetonozott horganyzott acél tokkal, D terhelési osztályig, gyorscsatlakozó rendszerrel BGU-Z univerzál folyóka SV V NM 300, Nr. 0, magasság 340 mm 0,0 % 122 kg felár alsó kifolyásra DN 200 BGU-Z SV 300 öntöttvas tokkal BGU-Z SV 300 rozsdamentes vagy horganyzott acél tokkal >> BGU-Z SV E rozsdamentes acél tokkal, névleges méret 300 folyóka bebetonozott rozsdamentes acél tokkal V2A, D terhelési osztályig, gyorscsatlakozó rendszerrel 1) BGU-Z univerzál folyóka SV E NM 300, Nr. 0, magasság 340 mm 1) 0,0 % 122 kg felár alsó kifolyásra DN 200 >> Fedlapok és tartozékok a bebetonozott öntöttvas-, horganyzott vagy rozsdamentesacél folyókához cikkszám rács gyorscsatlakozó rendszerrel max. terhelés súly (kb.) darab/raklap BG-SV hálós acél rács 1000/347/25, RSZ 30/30 C 250 kn 23,3 kg BG-SV hálós acél rács 500/347/25, RSZ 30/30 C 250 kn 11,7 kg BG-SV hálós acél rács 1000/347/25, RSZ 30/10, rozsdamentes V2A 1) C 250 kn 24,1 kg BG-SV hálós acél rács 500/347/25, RSZ 30/10, rozsdamentes V2A 1) C 250 kn 12,1 kg BG-SV öntöttvas rács 500/347/25, RSZ 18/150 D 400 kn 15,2 kg BG-SV hosszbordás öntöttvas rács 500/347/25, RSZ 25/14 1+2) E 600 kn 15,5 kg BGU-Z bekötő akna SV G 550/565/990, két részes DN 200 kifolyással 1) beton 213 kg BGU-Z bekötő akna SV V 550/565/990, két részes DN 200 kifolyással 1) beton 212 kg BGU-Z bekötő akna SV E 550/565/990, két részes DN 200 kifolyással 1) beton 212 kg BG iszap gyűjtő bekötő aknához horganyzott 3,2 kg BG bűzzár PVC könyökből DN 200/87 műanyag 7,4 kg BG-SV homlok- ill. véglap horganyzott 1,3 kg BG-SV véglap kifolyással DN 200 horganyzott 1,2 kg BG-SV homlok- ill. véglap rozsdamentes V2A 1,6 kg BG-SV véglap kifolyással DN 200 rozsdamentes V2A 1,5 kg BG-SV csavar tartozékok acél rácshoz (1 db. csavar, 1. db anya) BG-SV csavar tartozékok öntöttvas rácshoz (1 db. csavar, 1. db anya) BG-SV csavar tartozékok rozsdamentes V2A rácshoz (1 db. csavar, 1. db anya) (A D terhelhetőségű öntöttvas rácsnál folyóméterenként 4 db. / az E terhelhetőségű öntöttvas rácsnál folyóméterenként 8 db.) A gyorscsatlakozós rendszerű fedlapok D 400 kn terhelhetőségig igény esetén lecsavarozhatóak! 1) szállítási idő egyeztetés alapján 2) Az öntöttvas tokkal ellátott folyókákhoz gyorscsatlakozós vagy 4 csavaros rögzítésű rács választható. Rozsdamentes vagy horganyzott acél toknál a 4 csavaros rögzítés nem lehetséges! hálós acél rács RSZ 30/10, oszt. C, V2A, NM 300-hoz hálós acél rács RSZ 30/30, oszt. C, horganyzott, NM 300-hoz hosszbordás öntöttvas rács RSZ 25/14, oszt. E, NM 300-hoz öntöttvas rács RSZ 18/150, oszt. D - NM 300-hoz 20

21 BGF-Z SV 300 öntöttvas tokkal Referencia. BGF-Z Lapos folyóka SV BGF-Z SV 300 rozsdamentes vagy horganyzott acél tokkal ) szállítási idő egyeztetés alapján 2) Az öntöttvas tokkal ellátott folyókákhoz gyorscsatlakozós vagy 4 csavaros rögzítésű rács választható. Rozsdamentes vagy horganyzott acél toknál a 4 csavaros rögzítés nem lehetséges! >> BGF-Z SV G öntöttvas tokkal, névleges méret 300 folyóka bebetonozott öntöttvas tokkal, E terhelési osztályig, gyorsatlakozó rendszerrel BGF-Z lapos folyóka SV G NM 300, magasság 140 mm 0,0 % 53 kg felár alsó kifolyásra DN 200 >> BGF-Z SV V horganyzott acél tokkal, névleges méret 300 folyóka bebetonozott horganyzott acél tokkal, D terhelési osztályig, gyorscsatlakozó rendszerrel BGF-Z lapos folyóka SV V NM 300, magasság 140 mm 0,0 % 52 kg felár alsó kifolyásra DN 200 >> BGF-Z SV E rozsdamentes acél tokkal, névleges méret 300 folyóka bebetonozott rozsdamentes acél tokkal V2A, D terhelési osztályig, gyorscsatlakozó rendszerrel 1) BGF-Z lapos folyóka SV E NM 300, magasság 140 mm 1) 0,0 % 52 kg felár alsó kifolyásra DN 200 >> Fedlapok és tartozékok a bebetonozott öntöttvas-, horganyzott vagy rozsdamentesacél folyókához cikkszám rács gyorscsatlakozó rendszerrel max. terhelés súly (kb.) darab/raklap BG-SV hálós acél rács 1000/347/25, RSZ 30/30 C 250 kn 23,3 kg BG-SV hálós acél rács 500/347/25, RSZ 30/30 C 250 kn 11,7 kg BG-SV hálós acél rács 1000/347/25, RSZ 30/10, rozsdamentes V2A 1) C 250 kn 24,1 kg BG-SV hálós acél rács 500/347/25, RSZ 30/10, rozsdamentes V2A 1) C 250 kn 12,1 kg BG-SV öntöttvas rács 500/347/25, RSZ 18/150 D 400 kn 15,2 kg BG-SV hosszbordás öntöttvas rács 500/347/25, RSZ 25/14 1+2) E 600 kn 15,5 kg BG-SV homlok- ill. véglap horganyzott 0,7 kg BG-SV homlok- ill. véglap rozsdamentes V2A 0,7 kg BG-SV csavar tartozékok acél rácshoz (1 db. csavar, 1. db anya) BG-SV csavar tartozékok öntöttvas rácshoz (1 db. csavar, 1. db anya) BG-SV csavar tartozékok rozsdamentes V2A rácshoz (1 db. csavar, 1. db anya) (A D terhelhetőségű öntöttvas rácsnál folyóméterenként 4 db. / az E terhelhetőségű öntöttvas rácsnál folyóméterenként 8 db.) A gyorscsatlakozós rendszerű fedlapok D 400 kn terhelhetőségig igény esetén lecsavarozhatóak! 21 KAPCSOLAT BEÉPÍTÉS VASÚTI ELEM TARTOZÉKOK BG-PA BG-FA BG-SI BGZ-S SV BGU-Z SV FILCOTEN pro FILCOTEN tec FILCOTEN light

22 BGZ-S Nehéz folyóka SV BGZ-S SV ÚJ >> BGZ-S SV G öntöttvas tokkal, névleges méret 100 folyóka bebetonozott öntöttvas tokkal, F terhelési osztályig, gyorscsatlakozóval vagy anélkül BGZ-S nehéz folyóka SV G NM 100, Nr. 0 0,0 % 63 kg BGZ-S nehéz folyóka SV G NM 100, Nr. 0, Hossz = 500 mm 0,0 % 32 kg BGZ-S nehéz folyóka SV G NM 100, Nr. 5-0, Nr ,0 % 68 / 73 kg BGZ-S nehéz folyóka SV G NM 100, Nr. 15-0, Nr ,0 % 78 / 83 kg felár alsó kifolyásra DN BGZ-S nehéz folyóka SV G NM 100, 1-től 20-ig 0,5 % kg 20 / 15 cikkszám rács gyorscsatlakozó rendszerrel max. terhelés súly (kb.) darab/raklap BG-SV hálós acél rács 1000/147/25, RSZ 30/10 D 400 kn 6,4 kg BG-SV hálós acél rács 500/147/25, RSZ 30/10 D 400 kn 3,3 kg BG-SV öntöttvas rács 500/147/25, RSZ 18/120 D 400 kn 4,0 kg BG-SV hálós öntöttvas rács 500/147/25, RSZ 24/24 1+2) E 600 kn 4,7 kg BG-SV hosszbordás öntöttvas rács 500/147/25, RSZ 27/13 2) E 600 kn 4,3 kg 120 cikkszám rács rögzítő csavarokkal, 4 csavarral (tartozék) max. terhelés súly (kb.) darab/raklap BGZ-S hálós öntöttvas rács 500/147/25, RSZ 24/24 1) E 600 kn 4,7 kg BGZ-S hosszbordás öntöttvas rács 500/147/25, RSZ 27/13 E 600 kn 4,3 kg BGZ-S öntöttvas rács 500/147/25, RSZ 16/120 F 900 kn 5,4 kg BGZ-S öntöttvas rács 500/147/25, zárt fedlap 1) F 900 kn 7,7 kg BGZ-S bekötő akna SV G 500/211/510 cső átvezetéssel DN 150 beton 67 kg BG iszap gyűjtő bekötő aknához műanyag 0,4 kg BG bűzzár PVC könyökből DN 150/87 műanyag 3,9 kg BG bűzelzáró padlókifolyóhoz DN 100 műanyag 0,2 kg gumigyűrű alsó kifolyáshoz DN 100 elasztomer 0,4 kg BG-SV homlok- ill. véglap horganyzott 0,4 kg BG-SV véglap kifolyással DN 100 horganyzott 0,5 kg BG-SV csavar tartozékok acél rácshoz (1 db. csavar, 1. db anya) BG-SV csavar tartozékok öntöttvas rácshoz (1 db. csavar, 1. db anya) (a D terhelhetőségű öntöttvas rácsnál folyóméterenként 4 db. / az E ill. F terhelhetőségű öntöttvas rácsnál folyóméterenként 8 db.) BGZ-S SV ÚJ >> BGZ-S SV G öntöttvas tokkal, névleges méret 150 folyóka bebetonozott öntöttvas tokkal, F terhelési osztályig, gyorscsatlakozóval vagy anélkül BGZ-S nehéz folyóka SV G NM 150, Nr. 0 0,0 % 86 kg BGZ-S nehéz folyóka SV G NM 150, Nr. 0, Hossz = 500 mm 0,0 % 43 kg BGZ-S nehéz folyóka SV G NM 150, Nr. 5-0, Nr ,0 % 91 / 96 kg BGZ-S nehéz folyóka SV G NM 150, Nr. 15-0, Nr ,0 % 100 / 105 kg felár alsó kifolyásra DN BGZ-S nehéz folyóka SV G NM 150, 1-től 20-ig 0,5 % kg 16 / 12 cikkszám rács gyorscsatlakozó rendszerrel max. terhelés súly (kb.) darab/raklap BG-SV hálós acél rács 1000/197/25, RSZ 30/10 D 400 kn 10,2 kg BG-SV hálós acél rács 500/197/25, RSZ 30/10 D 400 kn 5,3 kg BG-SV öntöttvas rács 500/197/25, RSZ 18/170 D 400 kn 6,0 kg BG-SV hosszbordás öntöttvas rács 500/197/25, RSZ 27/13 2) E 600 kn 7,3 kg 100 cikkszám rács rögzítő csavarokkal, 4 csavarral (tartozék) max. terhelés súly (kb.) darab/raklap BGZ-S hosszbordás öntöttvas rács 500/197/25, RSZ 27/13 E 600 kn 7,3 kg BGZ-S öntöttvas rács 500/197/25, RSZ 15/75 F 900 kn 11,4 kg BGZ-S bekötő akna SV G 500/261/690 cső átvezetéssel DN 150 beton 95 kg BG iszap gyűjtő bekötő aknához műanyag 0,4 kg BG bűzzár PVC könyökből DN 150/87 műanyag 3,9 kg gumigyűrű alsó kifolyáshoz DN 150 elasztomer 0,5 kg BG-SV homlok- ill. véglap horganyzott 0,6 kg BG-SV véglap kifolyással DN 150 horganyzott 0,7 kg BG-SV csavar tartozékok acél rácshoz (1 db. csavar, 1. db anya) BG-SV csavar tartozékok öntöttvas rácshoz (1 db. csavar, 1. db anya) (a D terhelhetőségű öntöttvas rácsnál folyóméterenként 4 db. / az E ill. F terhelhetőségű öntöttvas rácsnál folyóméterenként 8 db.) A gyorscsatlakozós rendszerű fedlapok D 400 kn terhelhetőségig igény esetén lecsavarozhatóak! 1) szállítási idő egyeztetés alapján 2) a rácsok gyorscsatlakozó helyett választhatóan 4 csavarral is rögzíthetőek 22
