2 Multiline Seal in polimerbeton folyóka beépített tömítéssel Folyókák és kiegészítők Folyóka 6 Kiegészítők 9 Multiline V 00 Seal in Rácsok és réskeretek Terhelési osztály A 5 20 Terhelési osztály B 25 Terhelési osztály C Terhelési osztály C 250 (réskeret) 32 Terhelési osztály D 400 Terhelési osztály E Folyókák és kiegészítők Folyóka 6 Kiegészítők <?> Multiline V 50 Seal in Rácsok és réskeretek Terhelési osztály A 5 20 Terhelési osztály B 25 Terhelési osztály C Terhelési osztály C 250 (réskeret) <?> Terhelési osztály D 400 Terhelési osztály E 600 <?> Folyókák és kiegészítők Folyóka 6 Kiegészítők <?> Multiline V 200 Seal in Rácsok és réskeretek Terhelési osztály A 5 20 Terhelési osztály B 25 Terhelési osztály C Terhelési osztály C 250 (réskeret) <?> Terhelési osztály D 400 Terhelési osztály E 600 <?> Deckline Parkoló folyókák és kiegészítők Folyóka 4 Teljesítmény nyilatkozat letölthető:

3 Multiline Seal in Tervezési információk Multiline Seal in Beépített tömítéssel Multiline Seal in Beépített tömítéssel 2 Terhelési osztályok A 5 B 25 C 250 D 400 E 600 MSZ EN 433 harmonizált szabvány szerint Névleges szélesség 00 mm 50 mm, 200 mm Anyag Polimerbeton horganyzott, rozsdamentes és öntöttvas élvédelemmel Alkalmazások parkolók homlokzatok utak épületen belül és kívül gyalogos és kerékpár utak terek kocsi behajtók, rámpák Az ACO mindig is úttörő volt a termékfejlesztések terén. Mindig új és távolbamutató újításokat vezetett be a vízelvezetés területén. ACO DRAIN Multiline Sealin egy A-E terhelési osztályú, beépített 0,5%-os fenékeséses -0-ig) EPDM tömítéssel ellátott folyókatest, mely ötvözi 60 év vízelvezetésben szerzett tapasztalatát a jövő elvárásaival. A tömítettségnek köszönhetően nem juthat szennyező anyag a talajszerkezetbe, valamint a beton teherhordó réteg nem tud átnedvesedni az illesztéseknél és a téli időben így fagykár nem gyengítheti a folyóka alapját.. Tömített fol Nehéz terhelésre (HD) Nehéz terhelésre (Heavy Duty) az ACO Sealin rendszer öntöttvas élvédelemmel ajánlott. Jobb vízelvezető képesség Az ACO polimerbeton síma felülete garantálja az öntisztuló működést és a gyors vízelvezető képességet. Robusztus folyókatest A továbbfejlesztett geometria robusztusabb folyókatestet eredményez. Most már lehetséges az alapbeton minőségét C-2/5-re csökkenteni az A-C terhelési osztályoknál. 2 D9

4 Multiline Seal in Beépített tömítéssel Inováció a jövőért betekintés a Seal in technológiába Multiline Seal in Tervezési információk kg Könnyű Az ACO polimer beton termékei könnyebbek a beton termékeknél, de jelentősen nagyobb teherbírással rendelkeznek. Ez óriási előnyt jelent a kezelés, szállítás és telepítés tekintetében. Egyszerű szerelés Egyszerűen felülről rácsúsztatjuk a tömítéses elemet az előtte lévő folyókára. Időt és energiát lehet megtakarítani az utólagosan tömítő masszával kitömített rendszerekhez képest. = Víztömör csatlakozás + hosszú életű anyag yóka A folyókatestek csatlakozásánál gyárilag a folyókatestbe integrált EPDM tömítés biztosítja a tökéletes vízzárást. Az ACO polimer betonnak köszönhetően az anyag vízbehatolási mélysége 0 mm, az egész vízelvezető rendszer abszolút vízálló. 3 D9

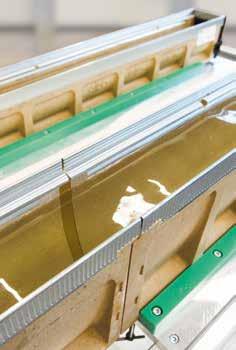

5 Multiline Seal in Tervezési információk Multiline Seal in Beépített tömítéssel Tesztelt tömítettség 2 Az elvégzett vízzárási vizsgálatok alapján a Seal in technológiával ellátott ACO folyóka hosszútávú víztömörséget mutat, mely az MSZ EN 433 előírásait nagyságrendekkel meghaladó eredményt mutat. Víztömörség mint szabvány 72 órás víztömörségi teszt Főként csapadékvíz elvezetése Hosszú távú szerkezeti védelem A talajvíz megbízható védelme Start 30 perc elteltével víztömör: megfelel a szabványnak A legmagasabb minőség a szabványok felett Természetesen az új vízelvezető rendszer megfelel az MSZ EN 433 szabvány legutolsó követelményeinek. A megfelelőséget két független vizsgálati intézet, egy Németországból és a másikból az Egyesült Királyságból is vizsgálta és igazolta. A folyóka rendszer az A 5-E 600 terhelési osztályok elvárásainak felel meg. Minden szükséges vizsgálati kritérium bizonyított. Brémai Építőanyag Minősítő Intézet Brit Nemzetközösségi Szabvány Intézet Vízállósági vizsgálat 4 D9

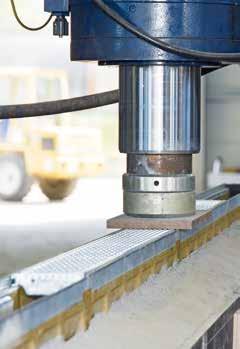

6 Multiline Seal in Beépített tömítéssel Multiline Seal in Tervezési információk Hosszútávú Ellenálló A hosszú távú szimuláció ( terhelési ciklus) Vízálló anyagok mint például az ACO polimer beton és a modern szintetikus anyagok Beépített EPDM tömítés Egyszerű beépítés Egyszerűen fentről becsúsztatni Kis súly Egyszerű rácsrögzítés Nincs kiegészítő munkafolyamat 2 72 óra elteltével is víztömör: meghaladja a szabványt Mit jelent az hogy vízálló? Az MSZ EN 433 harmonizált szabvány fejezet szerint, víztömörséget kell bizonyítani, oly módon hogy a folyóka testet vízzel kell feltölteni, és a terméknek vízállónak kell lennie 30 perc ± 30 másodpercig. Ezt a követelményt a többsoros ACO Sealin technológia jelentősen meghaladta. A vizsgálat megerősítette, hogy a folyóka vízzáró marad 72 óra és terhelési ciklust követően is. Terhelési ciklus a szimuláló szerint több év terhelését jelenti. A 72 órás vízállósági teszt sikeresen bizonyította hogy az egész rendszer víztömörnek tekinthető. A víztömörségi vizsgálat folyamán természetesen terheléses vizsgálatot végeztünk mely nem befolyásolta a folyóka víztömörségét. Vízálló tesztelés hosszú távú szimulációhoz D9 5

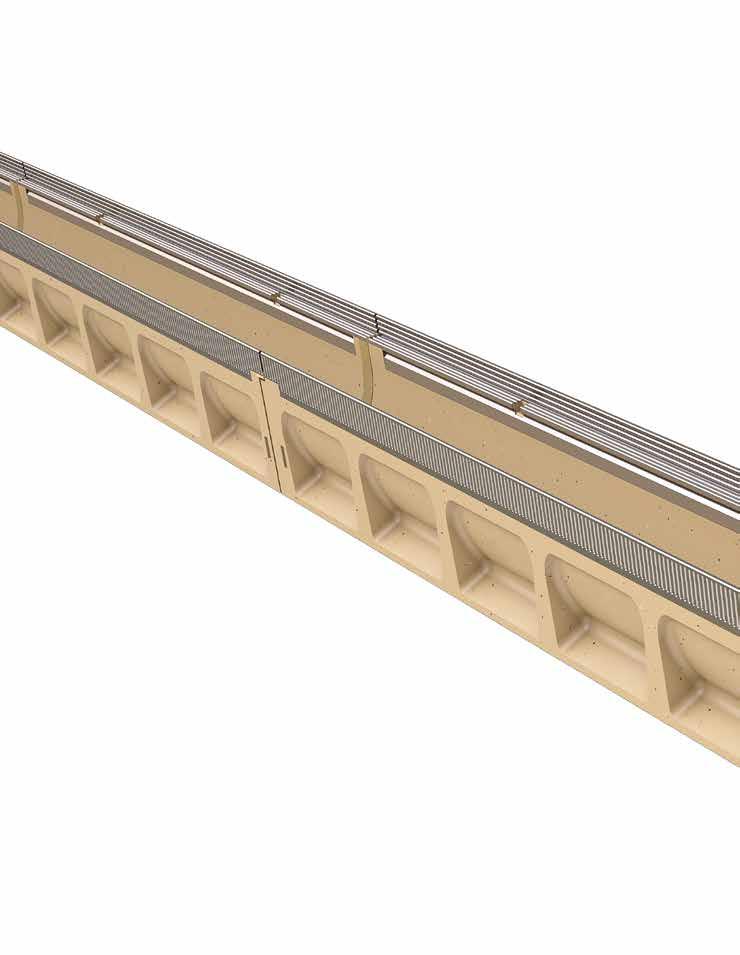

7 Multiline Seal in V 00 Folyókák és kiegészítők Multiline Sealin folyóka rendszer Multiline Sealin folyóka rendszer Termék információ ACO Termék előnyök Bépített vízzáró EPDM gumitömítés polimerbeton folyókatest egyszerű telepítés V-keresztszelvényű folyókatest robusztos folyókatest Drainlock rácsrögzítő szerelvénnyel MSZ EN 433 harmonizált szabvány szerint névleges szélesség 00 mm terhelési osztály A 5 E600 ) élvédelem öntöttvas, horganyzott vagy rozsdamentes Folyókatest beépített fenékesés nélkül, 000 és 500 mm L, T és keresztcsatlakozáshoz kialakított csatlakozással (csak a 0,5 m-es elem) integrált gumitömítéssel Méretek típus Rendelési szám hossz szélesség magasság V00S V00 V00G HD eleje/vége Beépített függőleges DN 0 gumigyűrűs kivezetéssel L, T és X csatlakozással lehetőségével Beépített függőleges DN 0 gumigyűrűs kivezetéssel [mm] [mm] [mm] Hg.a.élvédelem Rm.élvédelem Öv.élvédelem ) ) Kivétel: keresztirányú vízelvezetés és erős, dinamikusan terhelt utak esetében javasoljuk az ACO Drain Monoblock RD alkalmazását. Infobox 6 A termékekről részletes információkat a weboldalon talál, vagy kérje értékesítési képviselőinket és partnereinket. D9

8 Multiline Sealin folyóka rendszer Folyóka 0,5% beépített fenékeséssel, 000 mm Multiline V 00 Seal in Folyókák és kiegészítők 2 beépített fenékesés 0,5 % névleges szélesség 00 mm 0,5 % fenékeséses rendszer elemei Méretek típus Rendelési szám hossz szélesség magasság V00S V00 V00G HD eleje/vége [mm] [mm] [mm] Hg.a.élvédelem Rm.élvédelem Öv.élvédelem 50/ / / / / / / / / / Lejtéses áthidaló elem, 500 mm Két fix fenékmélységű elem közötti szintkülönbséget hidalja át elemek közé (lejtés 5 cm) polimerbeton Méretek Rendelési szám hossz szélesség magasság eleje/vége V00S V00 V00G HD [mm] [mm] [mm] Hg.a.élvédelem Rm.élvédelem Öv.élvédelem A termékekről részletes információkat a weboldalon talál, vagy kérje értékesítési képviselőinket és partnereinket. 7 D9

9 Multiline Seal in V 00 Folyókák és kiegészítők Multiline Sealin folyóka rendszer Bekötő akna, 500 mm integrált vízzáró gumitömítéssel a rövid akna (KF) a 0-0 típusú folyókákhoz, míg a hosszú akna (LF) a 0-20 típusú folyókákhoz mind a két oldalról folyóka csatlakozási lehetőséggel hg, rozsdamentes vagy öv. élvédelemmel DN 00 vagy DN 60 gumigyűrűs kivezetéssel Szennyfogó vödörrel Drainlock rács választék Méretek Kivezetés Rendelési szám hossz szélesség magasság V00S V00 V00G HD [mm] [mm] [mm] [DN] Hg.a.élvédelelem Rm.élvéde- Öv.élvédelem Rövid kivitel (KF) integrált tömítéssel Hosszú kivitel (LF) integrált tömítéssel Az összes rajz DWG és PDF formátumban megtalálható a cég honlapján a letöltések fejeoetben. Online infobox 8 A termékekről részletes információkat a weboldalon talál, vagy kérje értékesítési képviselőinket és partnereinket. D9

10 Multiline Sealin folyóka rendszer Multiline V 00 Seal in Folyókák és kikegészítők Tartozékok Leírás Alkalmas Rendelési szám típushoz V00S V00 V00G HD Hg.a.élvédelem Rm.élvédelem Öv.élvédelem Homloklap folyókaszakasz végére műanyagból (ABS) V00V00S polimerbetonból V00G HD élvédelemmel vastagság 4 mm minden folyókához V Csőcsatlakozású homloklap polimerbeton beépített gumigyűrűvel DN 0 élvédelemmel vastagság 30 mm Adapter folyásirány váltáshoz polimerbetonból beépített gumitömítéssel vastagság 30 mm élvédelemmel Adapter folyókák oldalcsatlakozáshoz polimerbetonból élvédelemmel vastagság 4 mm vízzáró csatlakozáshoz L, T és X csatlakozáshoz Szilikon kenőanyag gumigyűrű egyszerűbb csatlakoztatásához: 23 g 0. típus esetén kb 40 csatlakozáshoz 0. típus esetén kb 30 csatlakozáshoz 20. típus esetén kb 20 csatlakozáshoz V V V V V V V V V V V V Seal in Csőcsonk - PVC DN 0 DN 60 hossz: mm DN DN Bűzzár - PP DN 0 DN Bűzzár - PVC DN 60 DN D9 A termékekről részletes információkat a weboldalon talál, vagy kérje értékesítési képviselőinket és partnereinket. 9

11 Terhelési osztály A 5 kn a B 25 kn Terhelési osztály A 5 kn a B 25 kn rácsok az MSZ EN 433 szerint Drainlock rácsrögzítés Terhelési osztály A 5 kn Bordás rács Anyag Méretek Nyílás mérete Beömlő kereszt metszet Súly raklap Rendelési szám Hossz Szélesség [mm] [mm] [mm] [cm²/m] [kg] [ks] Horganyzott , , Rozsdamentes , , Perforált rács Horganyzott , , Rozsdamentes , , Terhelési osztály B 25 kn Bordás rács Gömbgrafitos öntöttvas , Kompozit műanyag fekete , Kompozit műanyag szürke , Rácskiemelő horog horganyzott 0, D9

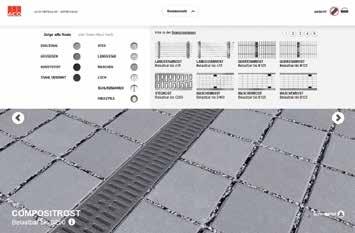

12 Terhelési osztály A 5 kn a B 25 kn Multiline Seal in V 00 Rácsok Terhelési osztály B 25 kn Pálcás rácsok Q + Anyag Méretek Nyílás mérete Beömlő kereszt metszet Súly raklap Rendelési szám Hossz Szélesség [mm] [mm] [mm] [cm²/m] [kg] [ks] Horganyzott x , x 0 845, Rozsdamentes x , x 0 845, Rácsok hosszanti U-profilokkal Horganyzott , , Rozsdamentes , , Rácsok hosszanti háromszög profilokkal - Triangel Rozsdamentes , , Rács hosszanti U-profilokkal Több design versenyen kapott díjat Drainlock rácsválasztó program A rácsválasztó program segítségével mind a rács típus, mind a különböző felületek a kritériumoknak megfelelően választhatók ki. A kiválasztott gráf típusának technikai adatait, beleértve a kijelölt felületen történő megjelenítést is, PDF formátumban tölthetők le közvetlenül a számítógépre. 2 D9

13 Multiline Seal in V 00 Rácsok Terhelési osztály C 250 kn Terhelési osztály C 250 kn rácsok az MSZ EN 433 szerint Drainlock rácsrögzítés Bordás rács Anyag Méretek Nyílás mérete Beömlő kereszt metszet Hossz Szélesség [mm] [mm] [mm] [cm²/m] [kg] [db] Súly raklap Rendelési szám , Horganyzott , , Rozsdamentes , Gömbgrafitos öntöttvas , kompozit (Mikrogrip) , kompozit , Hálós rács Q x , Horganyzott x 0 800, x , Rozsdamentes x 0 800, Hosszbordás rács Gömbgrafitos öntöttvas x , D9

14 Terhelési osztály C 250 kn (SlotTop réskeretek) Multiline Seal in V 00 Rácsok SlotTop réskeretek Tisztító aknak, 0,5 m burkolóanyaggal kitölthető Réskeret, m 0,5 m excentrikus (rendelhető középpontos is) ACO Drain Multiline folyókatest V00 V200 típusokhoz Terhelési osztály C 250 kn (SlotTop réskeretek) SlotTop réskeret Anyag Méretek Nyílás mérete Beömlő kereszt metszet Súly raklap Rendelési szám Hossz Szélesség [mm] [mm] [mm] [cm²/m] [kg] [db] Horganyzott Rozsdamentes , , , , SlotTop tisztító akna felsőrész Horganyzott , Rozsdamentes , Tartozékok SlotTop kiemelő horog SlotTop tisztító akna kiemelő horog horganyzott 2 db horog 0, D9 23

15 2 Multiline Multiline Seal Seal in in V 00 Rošty Rácsok Terhelési osztály D 400 és E600 kn Terhelési osztály D 400 és E600 kn 2 rácsok az MSZ EN 433 szerint Drainlock rácsrögzítés Terhelési osztály D 400 kn Bordás rács Anyag Méretek Beömlő nyílás Súly raklap Rendelési szám Beömlő keresztmetszet Hossz Szélesség [mm] [mm] [mm] [cm²/m] [kg] [db] Gömbgrafitos öntöttvas , Hosszbordás rács Gömbgrafitos öntöttvas x , Hálós rács Q + horganyzott x , x , rozsdamentes x , x , Terhelési osztály E 600 kn Bordás rács Gömbgrafitos öntöttvas , Hosszbordás rács Gömbgrafitos öntöttvas x , Zárt fedél öntöttvas , D9

16 Terhelési osztály D 400 és E600 kn Multiline Multiline Seal Seal in in V 00 Rácsok Rošty 2 Freestyle öntöttvas rácsok az egyedi megjelenésért Már rendelkezésre álló speciális megjelenésű rácsaink mellett tetszés szerinti kialakításra is van lehetőség. ACO Freestyle Flag balra és ACO Freestyle Leaf jobbra. Terhelési osztályok A 5 C 250 B 25 D 400 az MSZ EN 433 szerint Névleges szélesség 00, 50, 200 és 300 ACO Multiline folyókához Anyag Gömbgrafitos öntöttvas Szeretne egyedi megoldásokat találni a kert- és tájépítészet területén? A vonalmenti vízelvezetés alkalmazásával ez könnyen teljesíthető. Az ACO Freestyle egyedülálló lehetőséget kínál ügyfeleinek a látható rácsfelület tetszés szerinti kialakítására. Ön javaslatot fog tenni - mi gondoskodunk a részletekről! 2 D9 25

17 Multiline Seal in V 50 Folyókák és kiegészítők Multiline Sealin folyóka rendszer Multiline Sealin folyóka rendszer Termék információ ACO Termék előnyök Bépített vízzáró EPDM gumitömítés polimerbeton folyókatest egyszerű telepítés V-keresztszelvényű folyókatest robusztos folyókatest Drainlock rácsrögzítő szerelvénnyel MSZ EN 433 harmonizált szabvány szerint névleges szélesség 00 mm terhelési osztály A 5 E600 ) élvédelem horganyzott vagy rozsdamentes (hamarosan öntöttvas is) Folyókatest beépített fenékesés nélkül, 000 és 500 mm L, T és keresztcsatlakozáshoz kialakított csatlakozással (csak a 0,5 m-es elem) integrált gumitömítéssel Méretek típus Rendelési szám hossz szélesség magasság V50S V50 V50G HD eleje/vége [mm] [mm] [mm] Hg.a.élvédelem Rm.élvédelem Öv.élvédelem Beépített függőleges DN 0 gumigyűrűs kivezetéssel L, T és X csatlakozással lehetőségével Beépített függőleges DN 0 gumigyűrűs kivezetéssel D9

18 Multiline Sealin folyóka rendszer Multiline Seal in V 50 Folyókák és kiegészítők Folyóka 0,5% beépített fenékeséssel, 000 mm beépített fenékesés 0,5 % névleges szélesség 50 mm 0,5 % fenékeséses rendszer elemei Méretek típus Rendelési szám hossz szélesség magasság V50S V50 V50G HD eleje/vége [mm] [mm] [mm] Hg.a.élvédelem Rm.élvédelem Öv.élvédelem 20/ / / / / / / / / / Lejtéses áthidaló elem, 500 mm Két fix fenékmélységű elem közötti szintkülönbséget hidalja át elemek közé (lejtés 5 cm) polimerbeton Méretek Rendelési szám hossz szélesség magasság eleje/vége V50S V50 V50G HD [mm] [mm] [mm] Hg.a.élvédelem Rm.élvédelem Öv.élvédelem D9

19 Multiline Seal in V 50 Folyókák és kiegészítők Multiline Sealin folyóka rendszer Bekötő akna, 500 mm integrált vízzáró gumitömítéssel a rövid akna (KF) a 0-0 típusú folyókákhoz, míg a hosszú akna (LF) a 0-20 típusú folyókákhoz mind a két oldalról folyóka csatlakozási lehetőséggel hg, rozsdamentes vagy öv. élvédelemmel DN 00 vagy DN 60 gumigyűrűs kivezetéssel Szennyfogó vödörrel Drainlock rács választék Integrált tömítéssel Méretek hossz szélesség magasság Folyóka típushoz Kivezetés Rendelési szám V50S V50 V50G HD [mm] [mm] [mm] [DN] Hg.a.élvédelem Rm.élvédelem Öv.élvédelem D9

20 Multiline Sealin folyóka rendszer Multiline Seal in V 50 Folyókák és kiegészítők Tartozékok Leírás Alkalmas Rendelési szám típushoz V50S V50 V50G HD Hg.a.élvédelem Rm.élvédelem Öv.élvédelem Homloklap folyókaszakasz végére műanyagból (ABS) V00V00S polimerbetonból V00G HD élvédelemmel vastagság 4 mm minden folyókához V Csőcsatlakozású homloklap polimerbeton beépített gumigyűrűvel DN 0 élvédelemmel vastagság 30 mm Adapter folyásirány váltáshoz polimerbetonból beépített gumitömítéssel vastagság 30 mm élvédelemmel Adapter folyókák oldalcsatlakozáshoz polimerbetonból élvédelemmel vastagság 4 mm vízzáró csatlakozáshoz L, T és X csatlakozáshoz Szilikon kenőanyag gumigyűrű egyszerűbb csatlakoztatásához: 23 g 0. típus esetén kb 40 csatlakozáshoz 0. típus esetén kb 30 csatlakozáshoz 20. típus esetén kb 20 csatlakozáshoz V V V V V V V V V V V V Seal in Bűzzár - PVC DN 60 DN D9 29

21 Multiline Seal in V 50 Rácsok Terhelési osztály B 25 kn Terhelési osztály B 25 kn Termékjellemzők rácsok az MSZ EN 433 harmonizált szabvány szerint Drainlock rácsrögzítés Folyóka rácsok Terhelési osztály B 25 kn Hálós rácsok Q + Anyag Méretek Rés szélessége Súly Raklap Rendelési szám Beömlő keresztmetszet Hossz Szélesség [mm] [mm] [mm] [cm²/m] [kg] [db] horganyzott x , x , rozsdamentes x , x , Rácsok hosszanti U-profilokkal horganyzott , , rozsdamentes , , Rácsok hosszanti háromszög profilokkal - Triangel rozsdamentes , , Ábra jelölés: heelguard: a nyílás szélessége legfeljebb 0 mm non-slip: csúszásmentes a DIN 530 min. R szerint hidraulika: optimalizált áramlás személyre szabott: egyedi rács megjelenés 30 D9

22 Terhelési osztály C 250 kn Multiline Seal in V 50 Rácsok Terhelési osztály C 250 kn Termékjellemzők rácsok és réskeretek az MSZ EN 433 harmonizált szabvány szerint excentrikus (lábazathoz is illeszthető) tisztító aknákkal erősített él magasság 05 mm (kérésre egyedi magassággal is legyártjuk) igény esetén D 400 terhelésre is Folyóka rácsok Terhelési osztály C 250 kn Bordás rácsok Anyag Méretek Rés szélessége Súly Raklap Rendelési szám öntöttvas , Hosszbordás rács öntöttvas x , Hálós rácsok Q + Beömlő keresztmetszet Hossz Szélesség [mm] [mm] [mm] [cm²/m] [kg] [db] horganyzott x 0 5 5, x 0 5 2, rozsdamentes x 0 5 5, x 0 5 2, Terhelési osztály C 250 kn (Réskeretek) Réskeret horganyzott ,5 25 7, ,5 25 4, rozsdamentes ,5 25 3, ,5 25 6, Réskeret tisztítóakna felsőrész horganyzott ,5 25 6, rozsdamentes ,5 25 4, D9

23 Multiline Seal in V 50 Rácsok Terhelési osztály D 400 és E 600 kn Terhelési osztály D 400 és E 600 kn Termékjellemzők rácsok az MSZ EN 433 harmonizált szabvány szerint Drainlock rácsrögzítővel Terhelési osztály D 400 kn Bordás rácsok Anyag Méretek Rés szélessége Beömlő kereszt metszet Súly Raklap Rendelési szám öntöttvas , Hosszbordás rács öntöttvas x , Hálós rácsok Q + Hossz Szélesség [mm] [mm] [mm] [cm²/m] [kg] [db] horganyzott x 0 5 8, x 0 5 4, rozsdamentes x 0 5 8, x 0 5 4, Terhelési osztály E 600 kn Bordás rácsok öntöttvas , Hosszbordás rács öntöttvas x , Zárt fedél öntöttvas , D9

24 Terhelési osztály D 400 és E 600 kn Multiline Seal in V 50 Rácsok D9 33

25 Multiline Seal in V 200 Folyókák és kiegészítők Multiline rácsos folyóka rendszer Multiline rácsos folyóka rendszer Termék információk ACO termékjellemzők 0,5 % beépített fenékeséssel ACO DRAIN (SF) tömítő nút V-profil (tojás-szelvény) a jobb hidraulikáért rácsok óriási választéka Drainlock rácsrögzítés polimerbeton folyókatest MSZ EN 433 harmonizált szabvány szerint névleges szélesség 200 mm terhelési osztály A 5 E 600 ) háromféle élvédelem (horganyzott, öntöttvas és rozsdamentes ) Folyókák fenékesés nélkül, 000 és 500 mm Termékjellemzők DN 200 függőleges kivezetéssel, integrált gumitömítéssel (0,5 m) Előformázott (kigyengített) függőleges vízelvezető csatlakozással (,0 m és 0,5 m) Folyókatest T, L és kereszt csatlakozáshoz (0,5 m) Méretek Típus Súly Raklap Rendelési szám Hossz Szélesség Magasság V200S V200G V200 eleje/vége [mm] [mm] [mm] [kg] [db] Hg.a.élvédelem Öv.élvédelem Rm.élvédelem , , , , , Integrált függőleges vízelvezető tömítéssel DN , , , , , Előformázott függőleges vízelvezető DN , , , , , Integrált függőleges vízelvezető tömítéssel DN , , , , ,

26 Multiline Seal in V 200 Multiline rácsos folyóka rendszer Folyókák és kiegészítők Folyóka 0,5% beépített fenékeséssel, 000 mm beépített fenékesés 0,5 % névleges szélesség 200 mm 0,5 % fenékeséses rendszer elemei Méretek típus Rendelési szám hossz szélesség magasság V200S V200 V200G HD eleje/vége [mm] [mm] [mm] Hg.a.élvédelem Rm.élvédelem Öv.élvédelem 265/ / / / / / / / / / Lejtéses áthidaló elem, 500 mm Két fix fenékmélységű elem közötti szintkülönbséget hidalja át elemek közé (lejtés 5 cm) polimerbeton Méretek Rendelési szám hossz szélesség magasság eleje/vége V200S V200 V200G HD [mm] [mm] [mm] Hg.a.élvédelem Rm.élvédelem Öv.élvédelem D9 35

27 Multiline Seal in V 200 Folyókák és kiegészítők Multiline rácsos folyóka rendszer Bekötő akna, 500 mm integrált vízzáró gumitömítéssel a rövid akna (KF) a 0-0 típusú folyókákhoz, míg a hosszú akna (LF) a 0-20 típusú folyókákhoz mind a két oldalról folyóka csatlakozási lehetőséggel horganyzott és rozsdamentes élvédelemmel (hamarosan öv is) DN 200 gumigyűrűs kivezetéssel Szennyfogó vödörrel Drainlock rács választék Méretek Folyóka Kivezetés Rendelési szám hossz szélesség magasság típushoz V200S V200 V200G HD [mm] [mm] [mm] [DN] Hg.a.élvédelem Rm.élvédelem Öv.élvédelem D9

28 Multiline Seal in V 200 Folyókák és kiegészítők Multiline rácsos folyóka rendszer Tartozékok Leírás Alkalmas Rendelési szám típushoz V50S V50 V50G HD Hg.a.élvédelem Rm.élvédelem Öv.élvédelem Homloklap folyókaszakasz végére műanyagból (ABS) V00V00S polimerbetonból V00G HD élvédelemmel vastagság 4 mm minden folyókához V Csőcsatlakozású homloklap polimerbeton beépített gumigyűrűvel DN 0 élvédelemmel vastagság 30 mm Adapter folyásirány váltáshoz polimerbetonból beépített gumitömítéssel vastagság 30 mm élvédelemmel Adapter folyókák oldalcsatlakozáshoz polimerbetonból élvédelemmel vastagság 4 mm vízzáró csatlakozáshoz L, T és X csatlakozáshoz Szilikon kenőanyag gumigyűrű egyszerűbb csatlakoztatásához: 23 g 0. típus esetén kb 40 csatlakozáshoz 0. típus esetén kb 30 csatlakozáshoz 20. típus esetén kb 20 csatlakozáshoz V V V V V V V V V V V V Seal in Bűzzár - PVC DN 60 DN D9 37

29 Multiline Seal in V 200 Rácsok Terhelési osztály B 25 kn Terhelési osztály B 25 kn Termékjellemzők rácsok az MSZ EN 433 harmonizált szabvány szerint Drainlock rácsrögzítővel Folyóka rácsok Terhelési osztály B 25 kn Hálós rácsok Anyag Méretek Rés szélessége Beömlő kereszt metszet Súly Raklap Rendelési szám Hossz Szélesség [mm] [mm] [mm] [cm²/m] [kg] [db] horganyzott x , x , rozsdamentes x , x , Rácsok hosszanti U-profilokkal horganyzott , , rozsdamentes , , Rácsok hosszanti háromszög profilokkal - Triangel rozsdamentes , , Ábra jelölés: heelguard: a nyílás szélessége legfeljebb 0 mm non-slip: csúszásmentes a DIN 530 min. R szerint hidraulika: optimalizált áramlás személyre szabott: egyedi rács megjelenés 38 D9

30 Multiline Seal in V 200 Rácsok Terhelési osztály C250 kn Terhelési osztály C250 kn Termékjellemzők excentrikus (lábazathoz is illeszthető) erősített él magasság 05 mm (kérésre egyedi magassággal is legyártjuk) igény esetén D 400 terhelésre is Rácsok és réskeretek az MSZ EN 433 harmonizált szabvány szerint Terhelési osztály C 250 kn Bordás rácsok Anyag Méretek Rés szélessége Beömlő kereszt metszet Súly Raklap Rendelési szám öntöttvas , Hosszbordás rácsok öntöttvas x , Hálós rácsok Hossz Szélesség [mm] [mm] [mm] [cm²/m] [kg] [db] horganyzott x , x , rozsdamentes x , x , Terhelési osztály C 250 kn (Réskeretek) Réskeret horganyzott , , rozsdamentes , , Réskeret tisztítóakna felsőrész horganyzott , rozsdamentes , D9

31 Multiline Seal in V 200 Rácsok Terhelési osztály D 400 és E 600 kn Terhelési osztály D 400 és E 600 kn Termékjellemzők rácsok az MSZ EN 433 harmonizált szabvány szerint Drainlock rácsrögzítővel Folyóka rácsok Terhelési osztály D 400 kn Bordás rácsok Anyag Méretek Rés szélessége Beömlő kereszt metszet Súly Raklap Rendelési szám öntöttvas , Hosszbordás rács öntöttvas x 4 756, Hálós rácsok Q + Hossz Szélesség [mm] [mm] [mm] [cm²/m] [kg] [db] horganyzott x , x , rozsdamentes x , x , Terhelési osztály E 600 kn Bordás rácsok öntöttvas , Hosszbordás rács öntöttvas x 4 756, Zárt fedél öntöttvas ,

32 Deckline Parkolófolyóka rendszer 2 Deckline P - parkolófolyóka polimerbetonból polimerbeton folyókatest a magas sókoncentráció ellen polimerbeton élvédelem alacsony beépítési magasság víztömör rendszer a MultiLine Drainlock rácsrendszerrel kompatibilis DN 00 függőleges kivezetéssel MSZ EN 433 szerint terhelési osztály C250kN Vízzáró horony Névleges méret 00mm 2 Megnevezés Méretek Típus Súly Rendelési szám Hossz (mm) Szélesség (mm) Magasság (mm) (kg) natúr szürke antracit,0m folyókatest , ,0m folyókatest függőleges DN0 kivezetéssel , Homloklap , Födémátvezető elem DN , Deckline S - parkolófolyóka rozsdamentes ból, szigetelő peremmel vagy nélkül rozsdamentes folyókatest a magas sókoncentráció ellen rozsdamentes élvédelem alacsony beépítési magasság víztömör rendszer (3M öntapadó szalag) a MultiLine Drainlock rácsrendszerrel kompatibilis DN 00 függőleges kivezetéssel MSZ EN 433 szerint terhelési osztály C250kN Névleges méret 00mm szigetelő perem esetén a kerámia burkolat alatti kenhető szigetelés csatlakoztatható Megnevezés Méretek Súly Rendelési szám Szélesség Hossz (mm) perem nélküli (mm) peremes (mm) Magasság (mm) (kg) perem nélküli peremes,0m folyókatest ,2/7, ,5m folyókatest ,5/3, ,0m folyókatest középen DN0 függ. kivezetéssel 0,5m folyókatest végén DN0 függ. kivezetéssel ,4/8, ,0/4, ,5m folyókatest végén homloklappal ,6/4, Folyókatoldó talp 3M tömítéssel , Folyókatalp végére és átvezetéshez , Födémátvezető elem DN , Rácsok Az ACO DRAIN MultiLine és MultiLine Sealin család rácsai alkalmazhatók a Deckline folyóka család esetében. Parkolóházak esetében az utakról behordott sós csapadék miatt a sókoncentráció jelentősen nagyobb mint kültérben. Ezért javasoljuk, hogy a rácsok közül korrózió mentes rácsokat alkalmazzák a rendszer esetében. Ezek a kompozit és rozsdamentes anyagból készült rácsok. (lásd 22. oldalon) D9 4
