1 K a t a l ó g u s

2 A teljes Gebo termékprogram Nemesacél padlóösszefolyók: oldal Járólap fedelû padlóösszefolyók: Négyzet alapú járólapok mm-tôl 4 4mm-ig oldal ABS mûanyagból készült padlóösszefolyók: Nemesacél padlóösszefolyók kedvezôbb árú alternatívája oldal Réz padlóösszefolyók: Ha ezüst helyett az arany színt részesítik elônyben oldal Nemesacél zuhanyösszefolyók különbözô stílusban: Egyenes, sarok vagy íves kivitelben oldal Láthatatlan zuhanyösszefolyók nemesacélból: Egyenes vagy sarok kivitelben oldal Járólap fedelû zuhanyösszefolyók: Három különbözô hosszúságban oldal 2 ABS/nemesacél zuhanyösszefolyók: Praktikus mûanyag variáció, nemesacél zuhanyráccsal, alsó vagy oldalkifolyással oldal

3 3

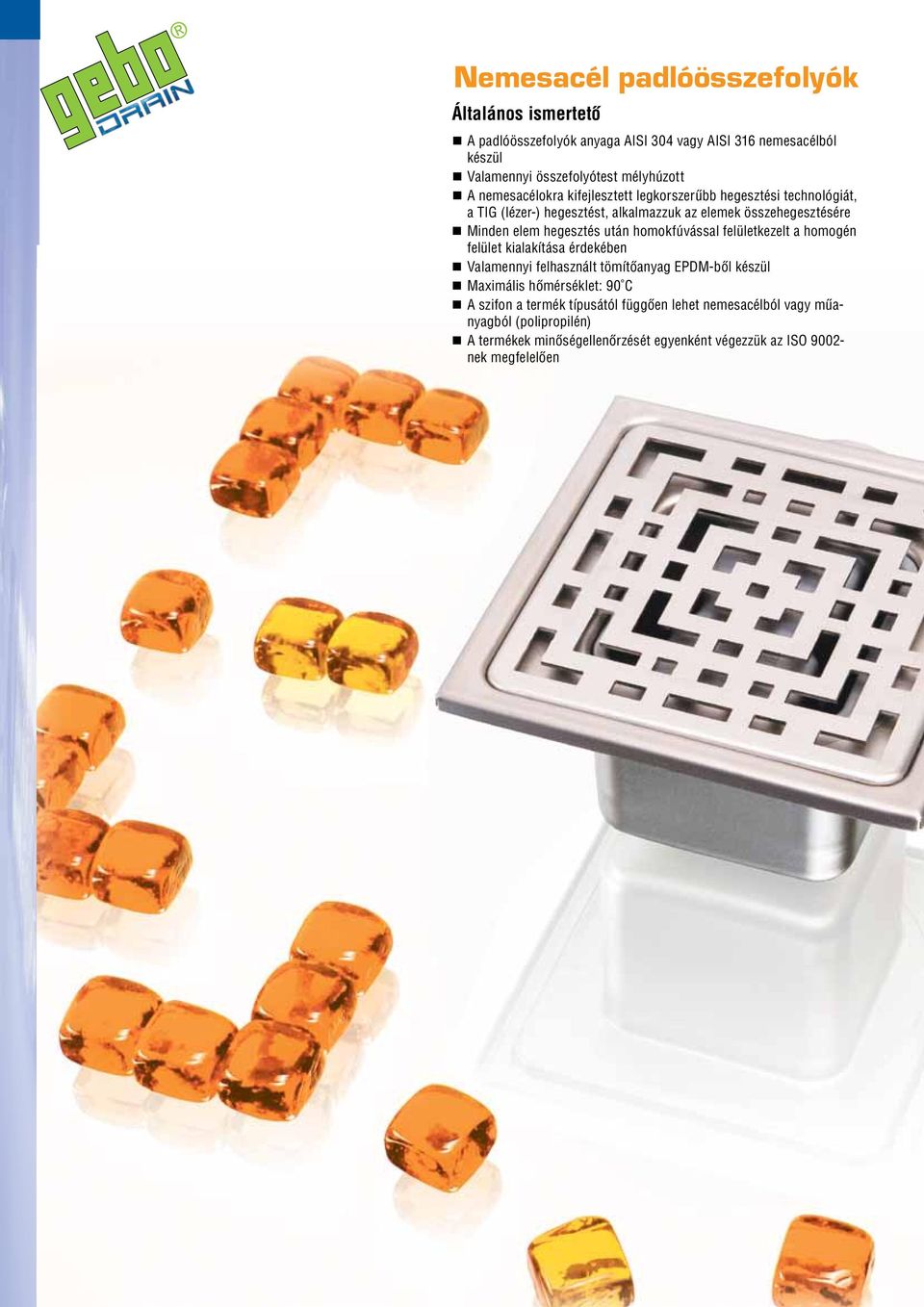

4 Nemesacél padlóösszefolyók Általános ismertetô A padlóösszefolyók anyaga AISI 304 vagy AISI 316 nemesacélból készül Valamennyi összefolyótest mélyhúzott A nemesacélokra kifejlesztett legkorszerûbb hegesztési technológiát, a TIG (lézer-) hegesztést, alkalmazzuk az elemek összehegesztésére Minden elem hegesztés után homokfúvással felületkezelt a homogén felület kialakítása érdekében Valamennyi felhasznált tömítôanyag EPDM-bôl készül Maximális hômérséklet: 90 C A szifon a termék típusától függôen lehet nemesacélból vagy mûanyagból (polipropilén) A termékek minôségellenôrzését egyenként végezzük az ISO nek megfelelôen 4 A mûszaki változtatás joga fenntartva!

5 Nemesacél padlóösszefolyók oldalkifolyással, nemesacél vagy színes plexiüveg összefolyóráccsal Padlóösszefolyó anyaga AISI 304 nemesacél Oldalkifolyás Kifolyócsonknál csôütközô és EPDM tömítés Ø40 mm-es lefolyócsô csatlakozás Kifolyási teljesítmény: 20 l/perc Összefolyórács vastagság: 1,0 mm Alaptest vastagság: 0,8 mm Teherbírás: 2 kg 105 x 105 x H 105 x 105 x L 105 x 105 x H 105 x 105 x L 105 x 105 x H 105 x 105 x L H: magas kivitel mm mm magasságú, kivehetô mûanyag szifon 5 Nemesacél összefolyórács homokfúvott felülettel és 8 mm perforációval Súly: 0 g Ø L: alacsony kivitel mm mm magasságú, kivehetô mûanyag szifon Nemesacél összefolyórács homokfúvott felülettel és 8 mm perforációval Súly: 400 g Ø A termék különbözô dizájnú összefolyóráccsal rendelhetô, magas és alacsony kivitelben: mûszaki parmétereket ld. fent H L H L színes összefolyóráccsal: alacsony kivitelben kapható mm mm magasságú, kivehetô mûanyag szifon GS plexiüveg összefolyórács narancs, kék vagy piros színben Súly: 390 g 105 x 105 x CO 105 x 105 x CM 105 x 105 x CR Cabal narancs: CO Cabal kék: CM Cabal piros: CR A mûszaki változtatás joga fenntartva! 5

6 Nemesacél padlóösszefolyók alsó kifolyással, nemesacél összefolyóráccsal Padlóösszefolyó AISI 304 nemesacélból Alsó kifolyás Kifolyócsonknál csôütközô és EPDM tömítés Ø40 mm-es lefolyócsô csatlakozás Kifolyási teljesítmény: 20 l/perc Nemesacél összefolyórács homokfúvott felülettel és 8 mm perforációval Összefolyórács vastagság: 1,0 mm Alaptest vastagság: 0,8 mm Teherbírás: 2 kg 105 x 105 x H 105 x 105 x L 105 x 105 x H 105 x 105 x L 105 x 105 x H 105 x 105 x L H: magas kivitel mm mm magasságú, kivehetô mûanyag szifon Súly: 0 g 85 Ø 40 Ø L: alacsony kivitel mm mm magasságú, kivehetô mûanyag szifon Súly: 0 g Ø A termék különbözô dizájnú összefolyóráccsal rendelhetô, magas és alacsony kivitelben: mûszaki parmétereket ld. fent H L H L 6 A mûszaki változtatás joga fenntartva!

7 Nemesacél padlóösszefolyók oldalkifolyással, nemesacél vagy színes plexiüveg összefolyóráccsal Padlóösszefolyó AISI 304 nemesacélból Oldalkifolyás Kifolyócsonknál csôütközô és EPDM tömítés Ø40 és Ø mm-es lefolyócsô csatlakozás Kifolyási teljesítmény: 20 l/perc Alaptest vastagság: 1,0 mm Teherbírás: 2 kg 1 x 1 x H 1 x 1 x VH 1 x 1 x L 1 x 1 x VL 1 x 1 x H 1 x 1 x L 1 x 1 x H 1 x 1 x L H: magas kivitel mm mm magasságú, kivehetô mûanyag szifon Nemesacél összefolyórács homokfúvott felülettel és 8 mm perforációval Összefolyórács vastagság: 1,5 mm Súly: 700 g Ø L: alacsony kivitel mm mm magasságú, kivehetô mûanyag szifon Nemesacél összefolyórács homokfúvott felülettel és 8 mm perforációval Összefolyórács vastagság: 1,5 mm Súly: 600 g V: Imbuszcsavarral biztosított összefolyórács, méreteket ld. fent A termék különbözô dizájnú összefolyóráccsal rendelhetô, magas és alacsony kivitelben: mûszaki parmétereket ld. fent Ø színes összefolyóráccsal: alacsony kivitelben kapható mm mm magasságú, kivehetô mûanyag szifon GS plexiüveg összefolyórács narancs, kék vagy piros színben, cabal és lineal mintázattal Súly: 520 g Cabal: 1 x 1 x CO 1 x 1 x CM 1 x 1 x CR Lineal: 1 x 1 x LO 1 x 1 x LM 1 x 1 x LR H L H L Cabal narancs: CO Cabal kék: CM Cabal piros: CR Lineal narancs: LO Lineal kék: LM Lineal piros: LR A mûszaki változtatás joga fenntartva! 7

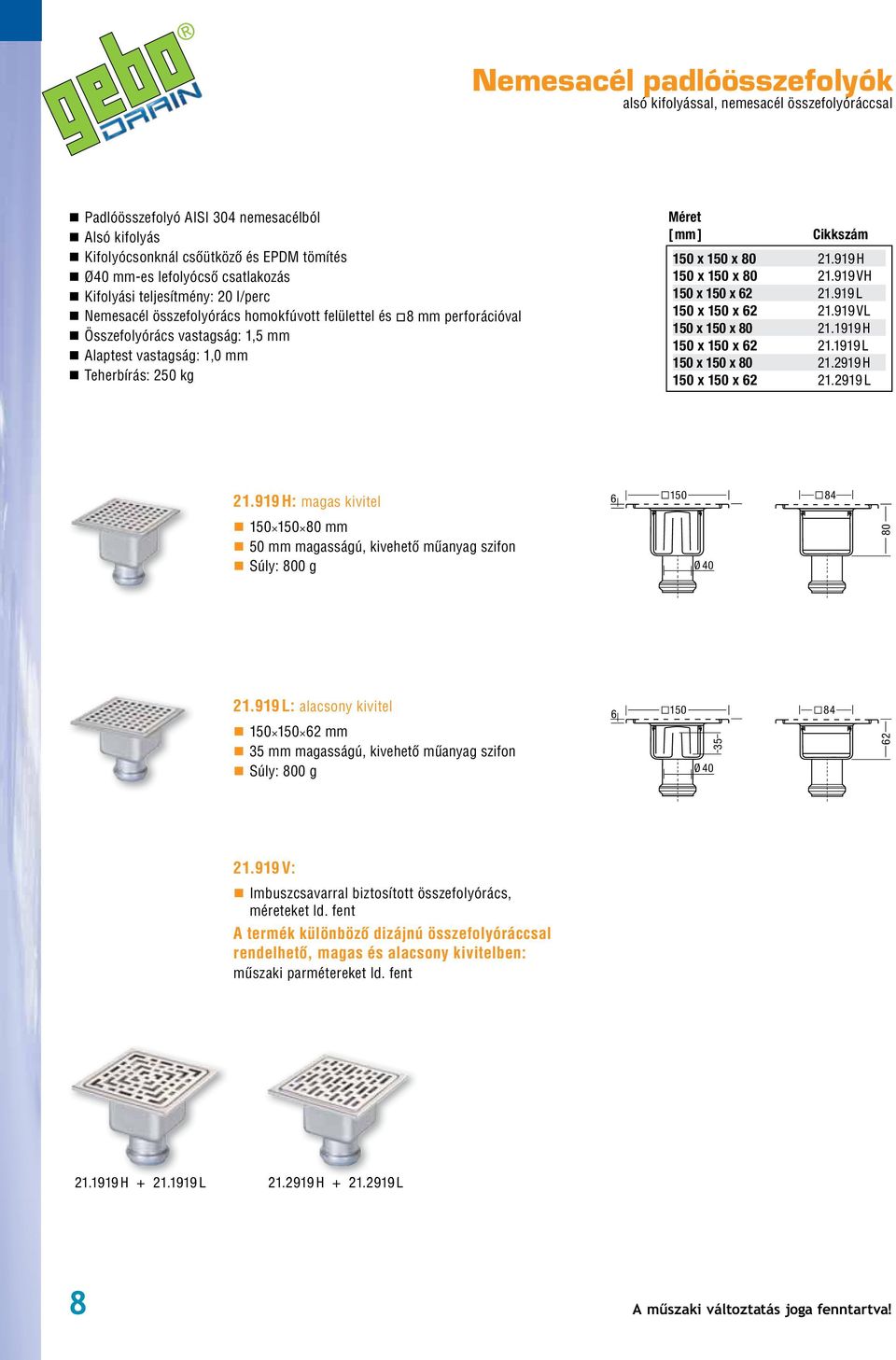

8 Nemesacél padlóösszefolyók alsó kifolyással, nemesacél összefolyóráccsal Padlóösszefolyó AISI 304 nemesacélból Alsó kifolyás Kifolyócsonknál csôütközô és EPDM tömítés Ø40 mm-es lefolyócsô csatlakozás Kifolyási teljesítmény: 20 l/perc Nemesacél összefolyórács homokfúvott felülettel és 8 mm perforációval Összefolyórács vastagság: 1,5 mm Alaptest vastagság: 1,0 mm Teherbírás: 2 kg 1 x 1 x H 1 x 1 x VH 1 x 1 x L 1 x 1 x VL 1 x 1 x H 1 x 1 x L 1 x 1 x H 1 x 1 x L H: magas kivitel mm mm magasságú, kivehetô mûanyag szifon Súly: 800 g Ø L: alacsony kivitel mm mm magasságú, kivehetô mûanyag szifon Súly: 800 g 6 1 Ø V: Imbuszcsavarral biztosított összefolyórács, méreteket ld. fent A termék különbözô dizájnú összefolyóráccsal rendelhetô, magas és alacsony kivitelben: mûszaki parmétereket ld. fent H L H L 8 A mûszaki változtatás joga fenntartva!

9 Nemesacél padlóösszefolyók alsó kifolyással, nemesacél összefolyóráccsal Padlóösszefolyó AISI 304 nemesacélból 25 mm magasságú, nemesacél szifon Alsó kifolyás Kifolyócsonknál csôütközô és EPDM tömítés Ø40 mm-es lefolyócsô csatlakozás Kifolyási teljesítmény: 18 l/perc Nemesacél összefolyórács homokfúvott felülettel Összefolyórács vastagság: 1,0 mm Alaptest vastagság: 0,8 mm Teherbírás: 200 kg A padlóössszefolyók a megrendelhetô könyökadapterrel oldalkifolyásúvá alakíthatóak x x x x V x R : 55 mm Súly: 300 g Ø V: vandálbiztos kivitel Imbuszcsavarral biztosított összefolyórács, méreteket ld. fent Ø R: kerek kivitel Átmérô mm, magasság 55 mm Súly: 2 g Ø 40 A mûszaki változtatás joga fenntartva! 9

10 Nemesacél padlóösszefolyók alsó kifolyással, nemesacél összefolyóráccsal Padlóösszefolyó AISI 304 nemesacélból mm magasságú, nemesacél szifon Alsó kifolyás Kifolyócsonknál csôütközô és EPDM tömítés Ø mm-es lefolyócsô csatlakozás Kifolyási teljesítmény: 20 l/perc Alaptest vastagság: 1,0 mm Teherbírás: 0 kg 1 x 1 x x 1 x V 1 x 1 x OP 1 x R : mm Összefolyórács vastagság: 1,5 mm Összefolyórács perforáció: Ø8 mm Súly: 800 g 76 1 x 1 Ø Ø V: vandálbiztos kivitel Imbuszcsavarral biztosított összefolyórács, méreteket ld. fent OP: vandálbiztos kivitel Imbuszcsavarral biztosított összefolyórács, méreteket ld. fent Az összefolyórács perforálatlan Ø R: kerek kivitel Átmérô 1 mm, magasság 76 mm Összefolyórács vastagság: 1,5 mm Összefolyórács perforáció: Ø8 mm Súly: 700 g 76 Ø Ø A mûszaki változtatás joga fenntartva!

11 Nemesacél padlóösszefolyók alsó kifolyással, nemesacél összefolyóráccsal V: vandálbiztos kivitel Padlóösszefolyó AISI 304 nemesacélból mm A középen elhelyezkedô imbuszcsavaros rögzítésnek köszönhetôen vandalizmus ellen biztosított, extra erôs lemez mm magasságú, nemesacél szifon Alsó kifolyás Kifolyócsonknál csôütközô és EPDM tömítés Ø mm-es lefolyócsô csatlakozás Kifolyási teljesítmény: 20 l/perc Összefolyórács vastagság: 5,0 mm Összefolyórács perforáció: Ø8 mm Alaptest vastagság: 1,0 mm Teherbírás: 7 kg Súly: 1200 g 76 1 x 1 Ø Ø x 1 x V : extra alacsony kivitel Padlóösszefolyó AISI 304 nemesacélból mm 25 mm magasságú, nemesacél szifon Alsó kifolyás Kifolyócsonknál csôütközô és EPDM tömítés Ø40 mm-es lefolyócsô csatlakozás Kifolyási teljesítmény: 18 l/perc Összefolyórács vastagság: 3,0 mm Alaptest vastagság: 2,0 mm Teherbírás: 2 kg Súly: 1700 g földelés elôkészítés x x x V V: vandálbiztos kivitel Imbuszcsavarral biztosított összefolyórács, méreteket ld. fent A mûszaki változtatás joga fenntartva! 11

12 Nemesacél padlóösszefolyók alsó vagy oldalkifolyással, ipari alkalmazásra : alsó kifolyású Padlóösszefolyó AISI 316 nemesacélból /155 mm A rács magassága a rácsfészekkel függôlegesen 10 milliméternyit állítható Mûanyag szennyfogó, kiemelhetôséget biztosító füllel 60 mm magasságú, szifon Kifolyócsonknál csôütközô és EPDM tömítés Ø75 mm-es lefolyócsô csatlakozás Kifolyási teljesítmény: l/perc Összefolyórács vastagság: 2,5 mm Összefolyórács perforáció: 8 mm Alaptest vastagság: 2,0 mm Teherbírás: 0 kg Súly: 4000 g min 145 / max x Ø 75 Ø x 200 x 145/ x 200 x 145/ V V: vandálbiztos kivitel : oldalkifolyású Padlóösszefolyó AISI 316 nemesacélból /183 mm A rácsfészek az összefolyóráccsal függôlegesen 10 milliméternyit állítható 60 mm magasságú szifon A nemesacél kifolyócsonk a lefolyócsôhöz belülrôl csatlakozik Ø75 mm-es lefolyócsô csatlakozás Kifolyási teljesítmény: l/perc Összefolyórács vastagság: 2,5 mm Összefolyórács perforáció: 8 mm Alaptest vastagság: 2,0 mm Teherbírás: 600 kg Súly: 4200 g min 168 / max x min 80 max. 95 Ø V: vandálbiztos kivitel Imbuszcsavarral biztosított összefolyórács, méreteket ld. fent 200 x 200 x 168/ x 200 x 168/ V 12 A mûszaki változtatás joga fenntartva!

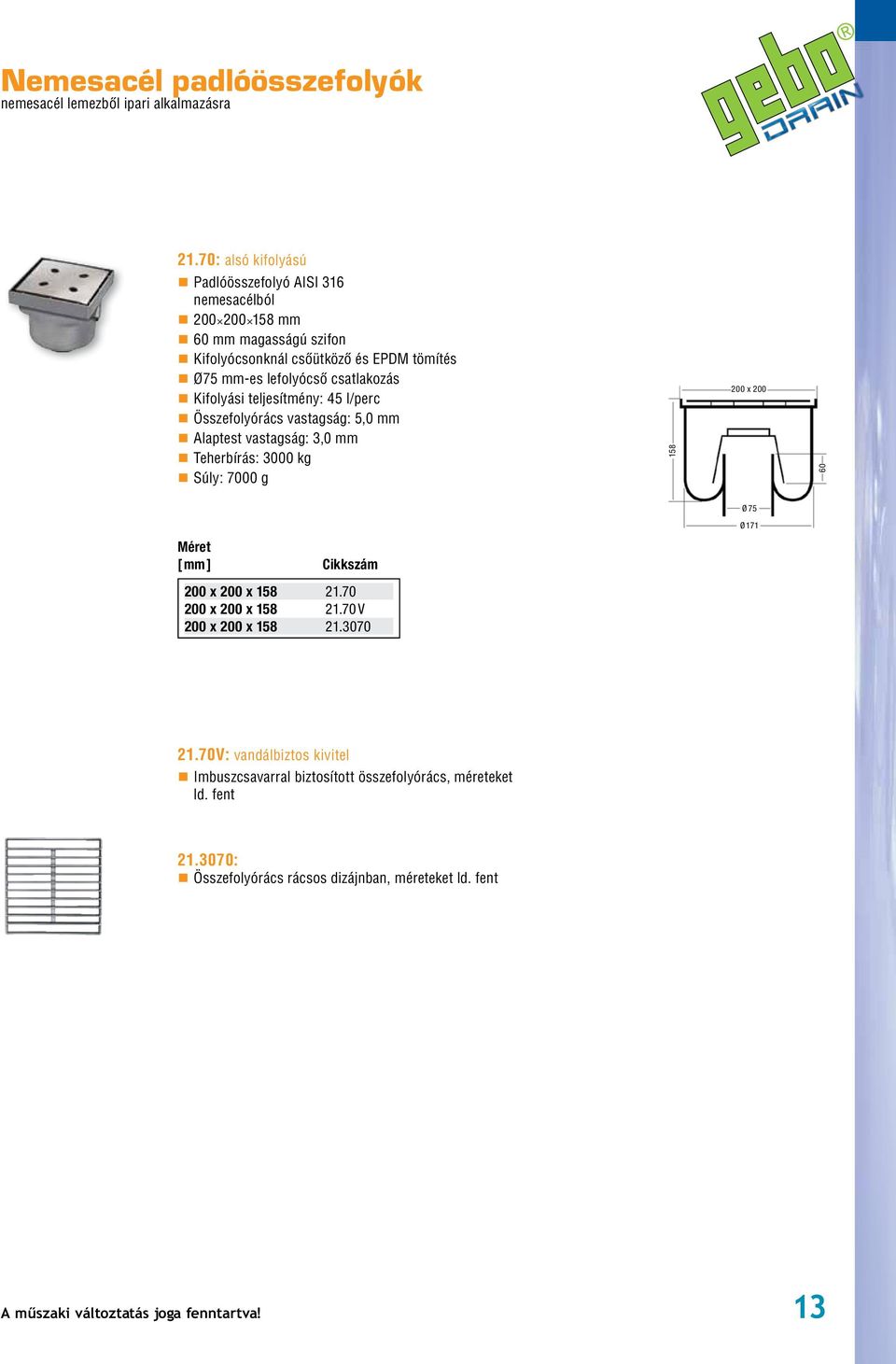

13 Nemesacél padlóösszefolyók nemesacél lemezbôl ipari alkalmazásra 21.70: alsó kifolyású Padlóösszefolyó AISI 316 nemesacélból mm 60 mm magasságú szifon Kifolyócsonknál csôütközô és EPDM tömítés Ø75 mm-es lefolyócsô csatlakozás Kifolyási teljesítmény: 45 l/perc Összefolyórács vastagság: 5,0 mm Alaptest vastagság: 3,0 mm Teherbírás: 3000 kg Súly: 7000 g x Ø 75 Ø x 200 x x 200 x V 200 x 200 x V: vandálbiztos kivitel Imbuszcsavarral biztosított összefolyórács, méreteket ld. fent : Összefolyórács rácsos dizájnban, méreteket ld. fent A mûszaki változtatás joga fenntartva! 13

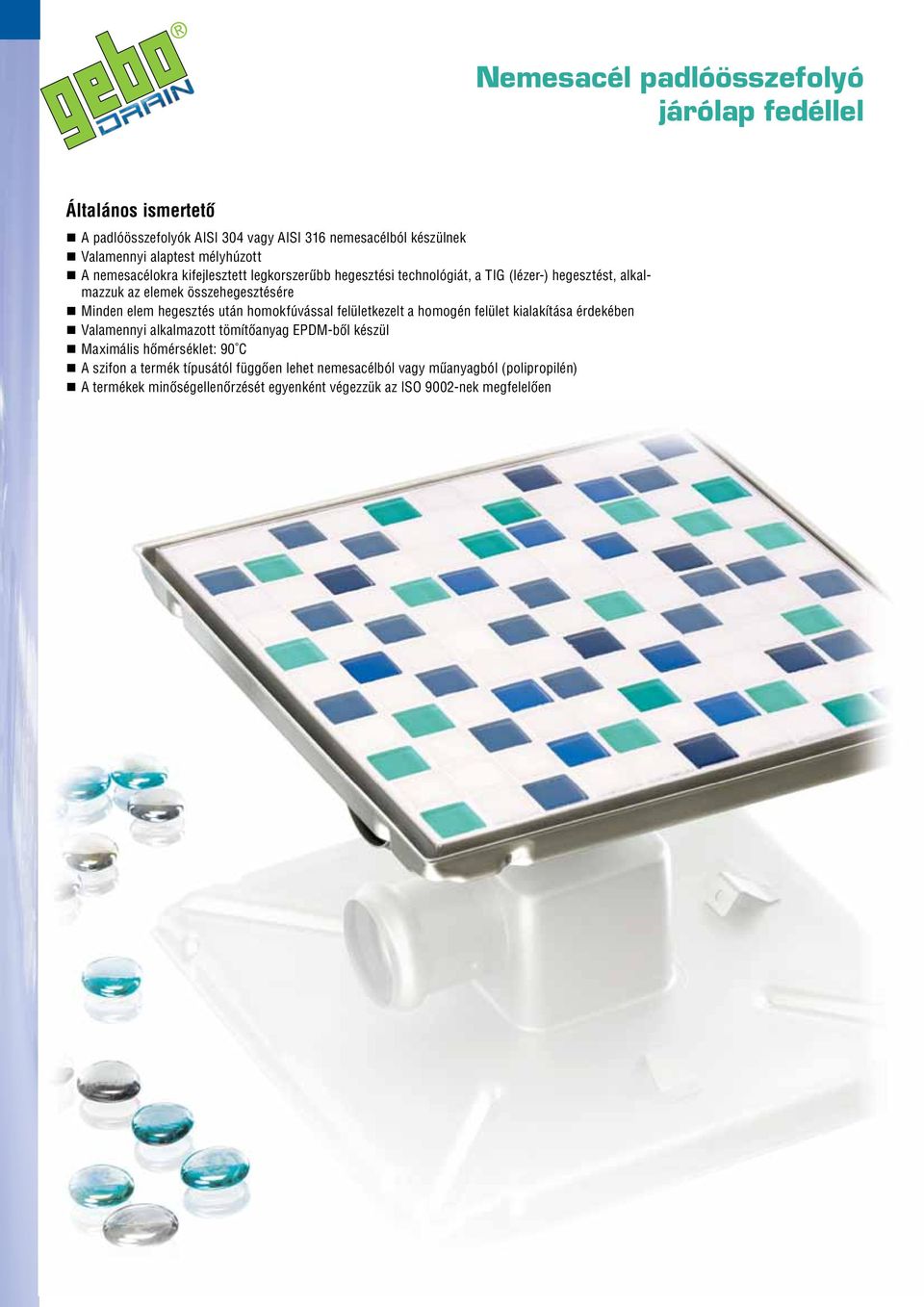

14 Nemesacél padlóösszefolyó járólap fedéllel Általános ismertetô A padlóösszefolyók AISI 304 vagy AISI 316 nemesacélból készülnek Valamennyi alaptest mélyhúzott A nemesacélokra kifejlesztett legkorszerûbb hegesztési technológiát, a TIG (lézer-) hegesztést, alkalmazzuk az elemek összehegesztésére Minden elem hegesztés után homokfúvással felületkezelt a homogén felület kialakítása érdekében Valamennyi alkalmazott tömítôanyag EPDM-bôl készül Maximális hômérséklet: 90 C A szifon a termék típusától függôen lehet nemesacélból vagy mûanyagból (polipropilén) A termékek minôségellenôrzését egyenként végezzük az ISO 9002-nek megfelelôen 14 A mûszaki változtatás joga fenntartva!

15 Nemesacél padlóösszefolyó járólap fedéllel 2. generációs, járólap fedelû padlóösszefolyó oldalkifolyással ek 25 Ø Ø Padlóösszefolyó test AISI 304 nemesacélból Kifolyási teljesítmény: 25 l/perc Ø mm-es lefolyócsô csatlakozás Kifolyócsonknál EPDM tömítés Összefolyórács helyett a helyiségbe beépített típusú járólap helyezhetô az összefolyótestbe A járólap egyszerûen kiemelhetô kulccsal (a dobozban található) Földelés elôkészítés mm magasságú, kivehetô mûanyag szifon Ø Ø x x 21.TG 1 x 1 x 21.TG1 200 x 200 x 21.TG x 300 x 21.TG x 330 x 21.TG x 400 x 21.TG400 4 x 4 x 21.TG4 Ø Ø Ø A mûszaki változtatás joga fenntartva! 15

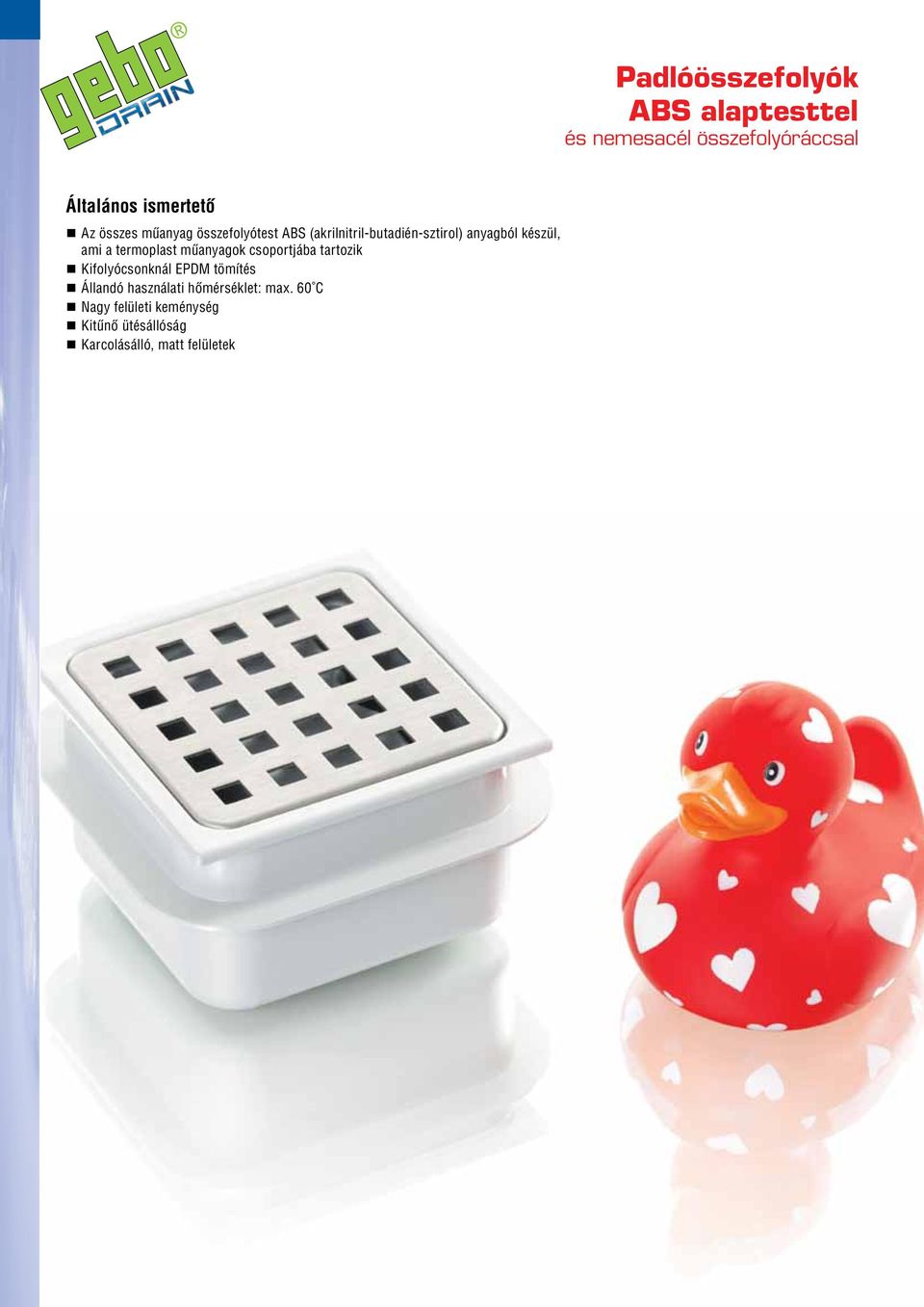

16 Padlóösszefolyók ABS alap test tel és nemesacél összefolyó ráccsal Általános ismertetô Az összes mûanyag összefolyótest ABS (akrilnitril-butadién-sztirol) anyagból készül, ami a termoplast mûanyagok csoportjába tartozik Kifolyócsonknál EPDM tömítés Állandó használati hômérséklet: max. 60 C Nagy felületi keménység Kitûnô ütésállóság Karcolásálló, matt felületek 16 A mûszaki változtatás joga fenntartva!

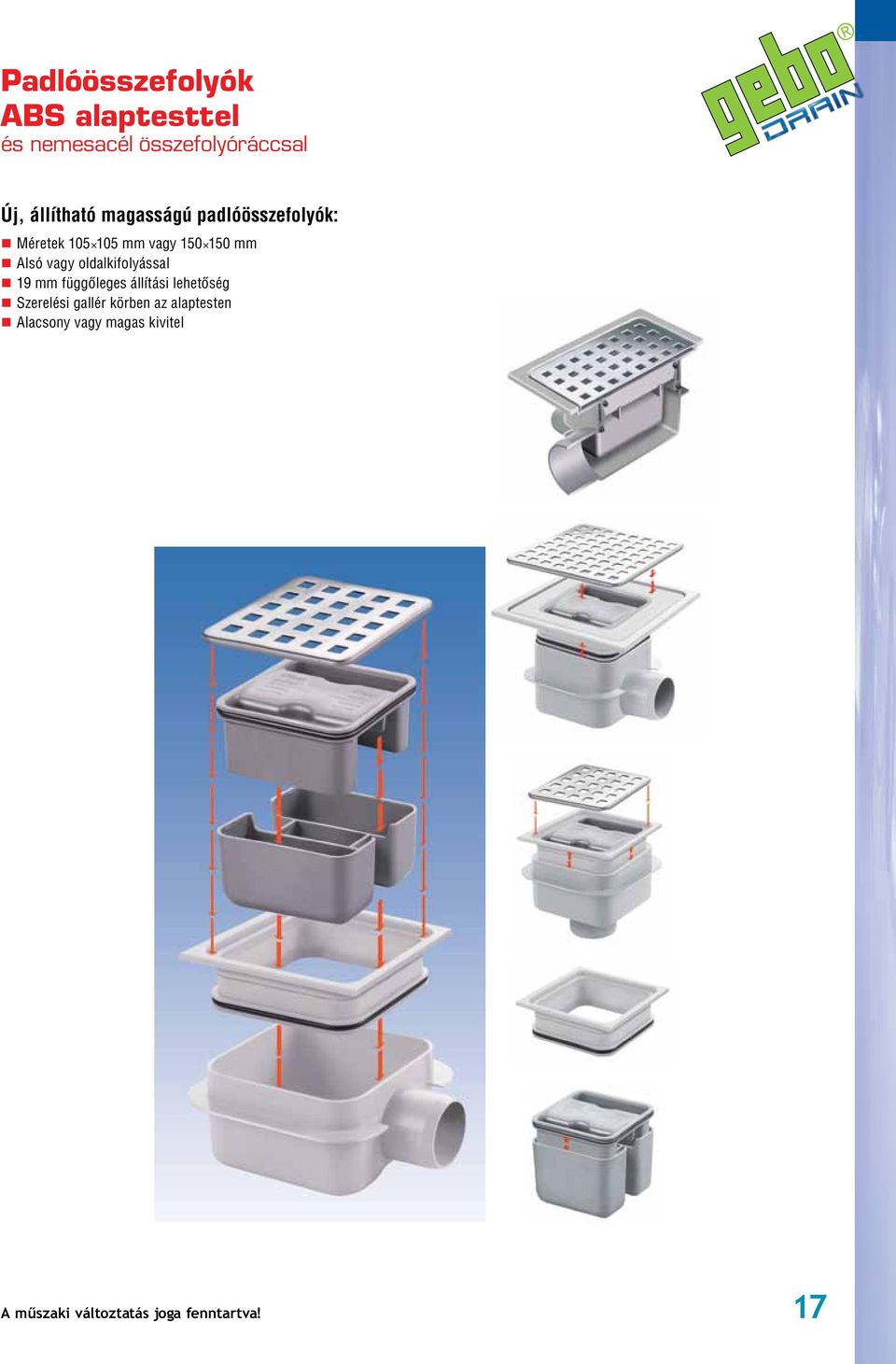

17 Padlóösszefolyók ABS alap test tel és nemesacél összefolyó ráccsal Új, állítható magasságú padlóösszefolyók: ek mm vagy 1 1 mm Alsó vagy oldalkifolyással 19 mm függôleges állítási lehetôség Szerelési gallér körben az alaptesten Alacsony vagy magas kivitel A mûszaki változtatás joga fenntartva! 17

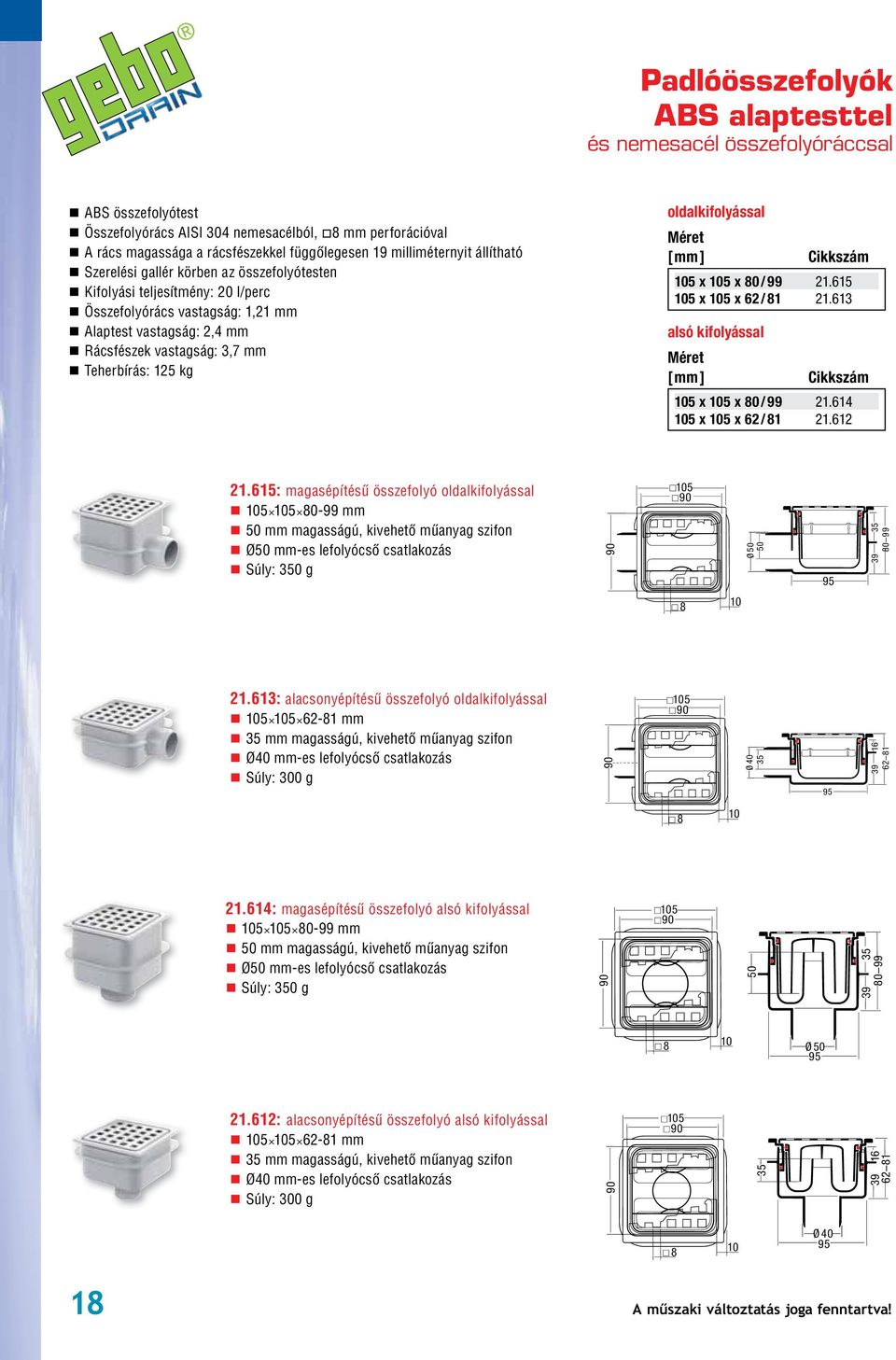

18 Padlóösszefolyók ABS alap test tel és nemesacél összefolyó ráccsal ABS összefolyótest Összefolyórács AISI 304 nemesacélból, 8 mm perforációval A rács magassága a rácsfészekkel függôlegesen 19 milliméternyit állítható Szerelési gallér körben az összefolyótesten Kifolyási teljesítmény: 20 l/perc Összefolyórács vastagság: 1,21 mm Alaptest vastagság: 2,4 mm Rácsfészek vastagság: 3,7 mm Teherbírás: 125 kg oldalkifolyással 105 x 105 x 80 / x 105 x 62 / alsó kifolyással 105 x 105 x 80 / x 105 x 62 / : magasépítésû összefolyó oldalkifolyással mm mm magasságú, kivehetô mûanyag szifon Ø mm-es lefolyócsô csatlakozás Súly: 0 g Ø : alacsonyépítésû összefolyó oldalkifolyással mm mm magasságú, kivehetô mûanyag szifon Ø40 mm-es lefolyócsô csatlakozás Súly: 300 g Ø : magasépítésû összefolyó alsó kifolyással mm mm magasságú, kivehetô mûanyag szifon Ø mm-es lefolyócsô csatlakozás Súly: 0 g Ø : alacsonyépítésû összefolyó alsó kifolyással mm mm magasságú, kivehetô mûanyag szifon Ø40 mm-es lefolyócsô csatlakozás Súly: 300 g Ø A mûszaki változtatás joga fenntartva!

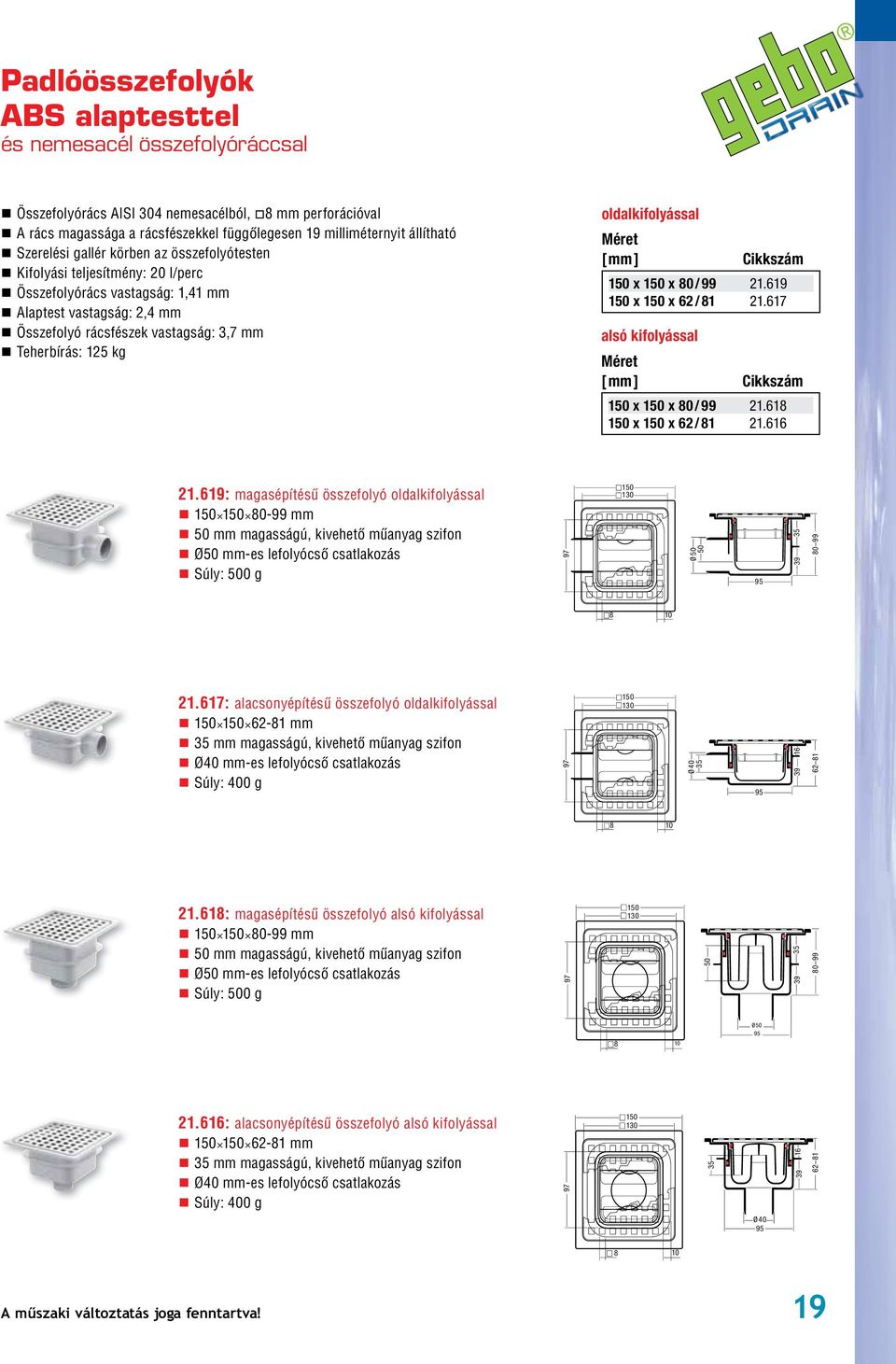

19 Padlóösszefolyók ABS alap test tel és nemesacél összefolyó ráccsal Összefolyórács AISI 304 nemesacélból, 8 mm perforációval A rács magassága a rácsfészekkel függôlegesen 19 milliméternyit állítható Szerelési gallér körben az összefolyótesten Kifolyási teljesítmény: 20 l/perc Összefolyórács vastagság: 1,41 mm Alaptest vastagság: 2,4 mm Összefolyó rácsfészek vastagság: 3,7 mm Teherbírás: 125 kg oldalkifolyással 1 x 1 x 80 / x 1 x 62 / alsó kifolyással 1 x 1 x 80 / x 1 x 62 / : magasépítésû összefolyó oldalkifolyással mm mm magasságú, kivehetô mû anyag szifon Ø mm-es lefolyócsô csatlakozás Súly: 0 g Ø : alacsonyépítésû összefolyó oldalkifolyással mm mm magasságú, kivehetô mûanyag szifon Ø40 mm-es lefolyócsô csatlakozás Súly: 400 g Ø : magasépítésû összefolyó alsó kifolyással mm mm magasságú, kivehetô mûanyag szifon Ø mm-es lefolyócsô csatlakozás Súly: 0 g Ø : alacsonyépítésû összefolyó alsó kifolyással mm mm magasságú, kivehetô mûanyag szifon Ø40 mm-es lefolyócsô csatlakozás Súly: 400 g Ø A mûszaki változtatás joga fenntartva! 19

20 Padlóösszefolyók ABS alap test tel és nemesacél összefolyó ráccsal : alsó kifolyással Összefolyórács AISI 304 nemesacélból mm mm magasságú, kivehetô mûanyag szifon Ø75 mm-es lefolyócsô csatlakozás Kifolyási teljesítmény: 30 l/perc Összefolyórács vastagság: 2,0 mm, Ø18 mm-es perforációval Alaptest vastagság: 4,0 mm Teherbírás: 2 kg Súly: 1400 g x 200 Ø 75 Ø x 200 x : oldalkifolyással Összefolyórács AISI 304 nemesacélból mm mm magasságú, kivehetô mûanyag szifon Ø75 mm-es lefolyócsô csatlakozás Kifolyási teljesítmény: 30 l/perc Összefolyórács vastagság: 2,0 mm, Ø18 mm-es perforációval Alaptest vastagság: 4,0 mm Teherbírás: 2 kg Súly: 1300 g x x 200 x Ø : alsó kifolyással Összefolyórács AISI 316 nemesacélból mm mm magasságú, kivehetô mûanyag szifon Ø75 mm-es lefolyócsô csatlakozás Kifolyási teljesítmény: 30 l/perc Összefolyórács vastagság: 2,5 mm, Ø8 mm-es perforációval Alaptest vastagság: 4,0 mm Teherbírás: 0 kg Súly: 10 g x 200 Ø 75 Ø x 200 x : oldalkifolyással Összefolyórács AISI 316 nemesacélból mm mm magasságú, kivehetô mûanyag szifon Ø75 mm-es lefolyócsô csatlakozás Kifolyási teljesítmény: 30 l/perc Összefolyórács vastagság: 2,5 mm, Ø8 mm-es perforációval Alaptest vastagság: 4,0 mm Teherbírás: 0 kg Súly: 1400 g x x 200 x Ø A mûszaki változtatás joga fenntartva!

21 Padlóösszefolyók ABS alap test tel és nemesacél peremes összefolyó ráccsal : oldalkifolyással ABS összefolyótest Összefolyórács AISI 304, perem AISI 316 nemesacélból mm mm magasságú, kivehetô mûanyag szifon Ø75 mm-es lefolyócsô csatlakozás Kifolyási teljesítmény: 30 l/perc Összefolyórács vastagság: 2,0 mm, Ø18 mm-es perforációval Alaptest vastagság: 4,0 mm Teherbírás: 2 kg Súly: 2300 g x 200 Ø x 200 x x 200 x V V: vandálbiztos A fenti kivitel, imbuszcsavarral biztosítva : oldalkifolyással ABS összefolyótest Összefolyórács és perem AISI 316 nemesacélból mm mm magasságú, kivehetô mûanyag szifon Ø75 mm-es lefolyócsô csatlakozás Kifolyási teljesítmény: 30 l/perc Összefolyórács vastagság: 2,0 mm, Ø8 mm-es perforációval Alaptest vastagság: 4,0 mm Teherbírás: 2 kg Súly: 2300 g x 200 Ø x 200 x x 200 x V V: vandálbiztos A fenti kivitel, imbuszcsavarral biztosítva A mûszaki változtatás joga fenntartva! 21

22 Padlóösszefolyók ABS alap test tel és nemesacél peremes összefolyó ráccsal : alsó kifolyással 200 x 200 ABS összefolyótest Összefolyórács AISI 304, perem AISI 316 nemesacélból mm mm magasságú, kivehetô mûanyag szifon Ø75 mm-es lefolyócsô csatlakozás Kifolyási teljesítmény: 30 l/perc Összefolyórács vastagság: 2,5 mm, Ø18 mm-es perforációval Alaptest vastagság: 3,0 mm Teherbírás: 2 kg Súly: 2300 g 205 Ø 75 Ø V: vandálbiztos Imbuszcsavarral biztosított összefolyórács, méreteket ld. fent 200 x 200 x x 200 x V : alsó kifolyással ABS összefolyótest Összefolyórács és perem AISI 316 nemesacélból mm mm magasságú, kivehetô mûanyag szifon Ø75 mm-es lefolyócsô csatlakozás Kifolyási teljesítmény: 30 l/perc Összefolyórács vastagság: 2,5 mm, Ø8 mm-es perforációval Alaptest vastagság: 3,0 mm Teherbírás: 2 kg Súly: 2300 g x 200 Ø 75 Ø V: vandálbiztos Imbuszcsavarral biztosított összefolyórács, méreteket ld. fent 200 x 200 x x 200 x V 22 A mûszaki változtatás joga fenntartva!

23 Padlóösszefolyók ABS alap test tel és nemesacél peremes összefolyó ráccsal Kifejezetten uszodai vagy kültéri beépítésre, felnyitható ráccsal, alsó vagy oldalkifolyással : alsó kifolyással Összefolyórács, keret, zsanér AISI 316 nemesacélból mm mm magasságú, kivehetô mûanyag szifon Ø75 mm-es lefolyócsô csatlakozás Kifolyási teljesítmény: 30 l/perc Az összefolyórács és keret rugalmasan pozicionálható Összefolyórács vastagság: 2,5 mm, 49 db Ø8 mm-es perforációval Alaptest vastagság: 3,0 mm Teherbírás: 2 kg Súly: 2700 g V: vandálbiztos Imbuszcsavarral biztosított összefolyórács, méreteket ld. fent x 190 Ø 75 Ø x 190 x x 190 x V : oldalkifolyással Összefolyórács, keret, zsanér AISI 316 nemesacélból mm mm magasságú, kivehetô mûanyag szifon Ø75 mm-es lefolyócsô csatlakozás Kifolyási teljesítmény: 30 l/perc Az összefolyórács és keret rugalmasan pozicionálható Összefolyórács vastagság: 2,5 mm, 49 db Ø8 mm-es perforációval Alaptest vastagság: 3,0 mm Teherbírás: 2 kg Súly: 2700 g x 190 Ø V: vandálbiztos Imbuszcsavarral biztosított összefolyórács, méreteket ld. fent 190 x 190 x x 190 x V A mûszaki változtatás joga fenntartva! 23

24 Réz padlóösszefolyók Általános ismertetô A padlóösszefolyók rézbôl készülnek A réz összefolyótestek részben mélyhúzással készülnek, részben öntvények A mélyhúzott összefolyótestek és a nemesacél elemek keményforrasztással kötôdnek egymáshoz Az öntött összefolyótestek alsó kifolyásúak, amelyhez mûanyag csô csatlakoztatható Az összefolyórács közepén található csavar nem az összefolyórács megerôsítésére, hanem a nemesacél, illetve a mûanyag szifon megfogására szolgál A felhasznált tömítôgyûrû anyaga EPDM Maximális hômérséklet: 90 C A termékek minôségellenôrzését egyenként végezzük az ISO 9002-nek megfelelôen 24 A mûszaki változtatás joga fenntartva!

25 Réz padlóösszefolyók Réz padlóösszefolyóink tökéletes harmóniát teremtenek antik dizájnú helyiségekben és stílusos kiegészítôi az arany színû szerelvényeknek A réz padlóösszefolyók csak alsó kifolyással kaphatóak B: alsó kifolyással A padlóösszefolyók anyaga réz A rézbôl készült összefolyórács polírozott 55 mm Nemesacél szifon Ø40 mm-es lefolyócsô csatlakozás EPDM tömítéssel Kifolyási teljesítmény: 18 l/perc Összefolyórács vastagság: 1,5 mm Alaptest vastagság: 0,8 mm Teherbírás: 200 kg Súly: 260 g x x B 55 Ø : alsó kifolyással A padlóösszefolyók anyaga rézöntvény A rézbôl készült összefolyórács polírozott 53 mm Nemesacél szifon Ø42 mm-es lefolyócsô csatlakozás Ø40 mm-es lefolyócsôhöz való, EPDM tömítéses adapterrel szállítjuk Kifolyási teljesítmény: 18 l/perc Összefolyórács vastagság: 2,0 mm Alaptest vastagság: 1,9 mm Teherbírás: 200 kg Súly: 575 g x x Ø : alsó kifolyással A padlóösszefolyók anyaga rézöntvény A rézbôl készült összefolyórács polírozott mm Nemesacél szifon Ø44 mm-es lefolyócsô csatlakozás Kifolyási teljesítmény: 18 l/perc Összefolyórács vastagság: 1,4 mm Alaptest vastagság: 1,5 mm Teherbírás: 200 kg Súly: 775 g 1 x 1 x Ø : alsó kifolyással A padlóösszefolyók anyaga rézöntvény A rézbôl készült összefolyórács polírozott mm Mûanyag szifon Ø mm-es lefolyócsô csatlakozás Kifolyási teljesítmény: 18 l/perc Rácsvastagság: 2,0 mm Alaptest vastagság: 1,8 mm Teherbírás: 200 kg Súly: 1760 g 200 x 200 x Ø 83 A mûszaki változtatás joga fenntartva! 25

26 Különbözô dizájnú nemesacél zuhanyösszefolyók Általános ismertetô A zuhanyösszefolyók AISI 304 nemesacélból készülnek Valamennyi zuhanycsatorna mélyhúzással készül A nemesacélokra kifejlesztett legkorszerûbb hegesztési technológiát, a TIG (lézer-) hegesztést, alkalmazzuk az elemek összehegesztére Minden elem hegesztés után homokfúvással felületkezelt a homogén felület kialakítása érdekében Valamennyi alkalmazott tömítôanyag EPDM-bôl készült Maximális hômérséklet: 90 C A szifonok mûanyagból (polipropilén) készülnek, kivehetôek és könnyen tisztíthatóak A termékek minôségellenôrzését egyenként végezzük az ISO 9002-nek megfelelôen Valamennyi zuhanyösszefolyó 2 kg-ig terhelhetô 26 A mûszaki változtatás joga fenntartva!

27 Különbözô dizájnú nemesacél zuhanyösszefolyók 2. generációs zuhanyösszefolyók: új zuhanyrács koncepció oldalkifolyással Új zuhanyrács koncepció A zuhanyösszefolyó anyaga AISI 304 nemesacél mm magasságú, kivehetô mûanyag szifon Kifolyási teljesítmény: l/perc Az elvezetô csatorna megakadályozza, hogy szappanmaradék maradjon a rácson Körbefutó gallér a víztömör beépítés érdekében A zuhanycsatorna aljának lejtése közvetlenül a szifonba vezeti a vizet A zuhanyrács egy darabból készül Kifolyócsonknál csôütközô és EPDM tömítés Ø mm-es lefolyócsô csatlakozás Nemesacél zuhanyrács 8 mm perforációval A különbözô dizájnú zuhanyrácsokat ld. a 29. oldalon 300* x x CL * x x CL400 0* x x CL0 600* x x CL * x x CL * x x CL * x x CL900 0* x x CL0 1* x x 22.CL1 1200* x x 22.CL * x x 22.CL * x x 22.CL * x x 22.CL * x x 22.CL * x x 22.CL * x x 22.CL * x x 22.CL * x x 22.CL2000 ek * Ø A mûszaki változtatás joga fenntartva! 27

28 Különbözô dizájnú nemesacél zuhanyösszefolyók 2. generációs zuhanyösszefolyók: új zuhanyrács koncepció alsó kifolyással Új zuhanyrács koncepció A zuhanyösszefolyó anyaga AISI 304 nemesacél mm magasságú, kivehetô mûanyag szifon Kifolyási teljesítmény: l/perc Az elvezetô csatorna megakadályozza, hogy szappanmaradék maradjon a rácson Körbefutó gallér a víztömör beépítés érdekében A zuhanycsatorna aljának lejtése közvetlenül a szifonba vezeti a vizet A zuhanyrács egy darabból készül Kifolyócsonknál csôütközô és EPDM tömítés Ø mm-es lefolyócsô csatlakozás Nemesacél zuhanyrács 8 mm perforációval A különbözô dizájnú zuhanyrácsokat ld. a 29. oldalon 300* x x 1 22.CV * x x 1 22.CV400 0* x x 1 22.CV0 600* x x 1 22.CV * x x 1 22.CV * x x 1 22.CV * x x 1 22.CV900 0* x x 1 22.CV0 1* x x 22.CV1 1200* x x 22.CV * x x 22.CV * x x 22.CV * x x 22.CV * x x 22.CV * x x 22.CV * x x 22.CV * x x 22.CV * x x 22.CV2000 ek * Ø A mûszaki változtatás joga fenntartva!

29 Különbözô dizájnú nemesacél zuhanyösszefolyók További zuhanyrács és összefolyó dizájnok: mûszaki információ a oldalon található Hullámmintás rács: AISI 304 nemesacél anyagú, hullámmintás zuhanyrács mm méretben rendelhetô alsó kifolyással Hossz Cikkszám CV CV CV CV CV0.02 oldalkifolyással Hossz Cikkszám CL CL CL CL CL0.02 Rombuszmintás rács: AISI 304 nemesacél anyagú, kárómintás zuhanyrács mm méretben rendelhetô alsó kifolyással Hossz Cikkszám CV CV CV CV CV0.01 oldalkifolyással Hossz Cikkszám CL CL CL CL CL vonalmintás zuhanyrács: AISI 304 nemesacél anyagú, 5-vonalmintás rács mm méretben rendelhetô alsó kifolyással Hossz Cikkszám CV CV CV CV CV0.03 oldalkifolyással Hossz Cikkszám CL CL CL CL CL0.03 A mûszaki változtatás joga fenntartva! 29

30 Különbözô dizájnú nemesacél zuhanyösszefolyók Zuhanyösszefolyók falperemmel: A zuhanyösszefolyó anyaga AISI 304 nemesacél mm magasságú, kivehetô mûanyag szifon Kifolyási teljesítmény: l/perc Kifolyócsonknál csôütközô és EPDM tömítés Ø mm-es lefolyócsô csatlakozás Perem a víztömör, fal melletti beépítés érdekében ek: 800, 900 és 0 mm zuhanyösszefolyó hátsó peremmel: 800* x x CL800.F1 900* x x CL900.F1 0* x x CL0.F1 két szélén peremes zuhanyösszefolyó : 800* x x CL800.F2 900* x x CL900.F2 0* x x CL0.F2 három oldalon peremes zuhanyösszefolyó : 800* x x CL800.F3 900* x x CL900.F3 0* x x CL0.F3 Zuhanyösszefolyó hátsó peremmel 20 * Ø Két szélén peremes zuhanyösszefolyó * Ø Három oldalon peremes zuhanyösszefolyó * Ø A mûszaki változtatás joga fenntartva!

31 Különbözô dizájnú nemesacél zuhanyösszefolyók Sarok zuhanyösszefolyók: oldalkifolyással A zuhanyösszefolyó anyaga AISI 304 nemesacél Szélesség: mm mm magasságú, kivehetô mûanyag szifon Kifolyási teljesítmény: l/perc A zuhanycsatorna aljának lejtése közvetlenül a szifonba vezeti a vizet A zuhanyrács egy darabból készül (igény esetén több darabból is készülhet) Kifolyócsonknál csôütközô és EPDM tömítés Ø mm-es lefolyócsô csatlakozás Nemesacél zuhanyrács 8 mm perforációval Egyedi méretre gyártás 5 hét szállítási határidôvel ek * Ø * * x 600* x 21.AN * x 700* x 21.AN * x 800* x 21.AN * x 900* x 21.AN900 0* x 0* x 21.AN0 8 A mûszaki változtatás joga fenntartva! 31

32 Különbözô dizájnú nemesacél zuhanyösszefolyók Sarok zuhanyösszefolyók: alsó kifolyással A zuhanyösszefolyó anyaga AISI 304 nemesacél Szélesség: mm mm magasságú, kivehetô mûanyag szifon Kifolyási teljesítmény: l/perc A zuhanycsatorna aljának lejtése közvetlenül a szifonba vezeti a vizet A zuhanyrács egy darabból készül (igény esetén több darabból is készülhet) Kifolyócsonknál csôütközô és EPDM tömítés Ø mm-es lefolyócsô csatlakozás Nemesacél zuhanyrács 8 mm perforációval Egyedi méretre gyártás 5 hét szállítási határidôvel ek * Ø * * x 600* x 21.ANV * x 700* x 21.ANV * x 800* x 21.ANV * x 900* x 21.ANV.900 0* x 0* x 21.ANV.0 32 A mûszaki változtatás joga fenntartva!

33 Különbözô dizájnú nemesacél zuhanyösszefolyók Íves zuhanyösszefolyók: oldalkifolyással A zuhanyösszefolyó anyaga AISI 304 nemesacél Szélesség: mm mm magasságú, kivehetô mûanyag szifon Kifolyási teljesítmény: l/perc A zuhanycsatorna aljának lejtése közvetlenül a szifonba vezeti a vizet A zuhanyrács egy darabból készül Kifolyócsonknál csôütközô és EPDM tömítés Ø mm-es lefolyócsô csatlakozás Nemesacél zuhanyrács 8 mm perforációval Egyedi méretre gyártás 5 hét szállítási határidôvel ek * * Ø * * * x x 21.ML * x x 21.ML900 0* x x 21.ML0 A mûszaki változtatás joga fenntartva! 33

34 Láthatatlan nemesacél zuhanyösszefolyók Általános ismertetô A zuhanyösszefolyók AISI 304 nemesacélból készülnek Valamennyi zuhanycsatorna mélyhúzással készül A nemesacélokra kifejlesztett legkorszerûbb hegesztési technológiát, a TIG (lézer-) hegesztést, alkalmazzuk az elemek összehegesztésére Minden elem hegesztés után homokfúvással felületkezelt a homogén felület kialakítása érdekében Valamennyi alkalmazott tömítôanyag EPDM-bôl készül Maximális hômérséklet: 90 C A szifonok mûanyagból (polipropilén) készülnek, kivehetôek és könnyen tisztíthatóak A termékek minôségellenôrzését egyenként végezzük az ISO 9002-nek megfelelôen 34 A mûszaki változtatás joga fenntartva!

35 Láthatatlan nemesacél zuhanyösszefolyók Sarok zuhanyösszefolyók: oldalkifolyással A zuhanyösszefolyó anyaga AISI 304 nemesacél Állítható magasság A kifolyócsonk elôre vezeti a vizet A zuhanyösszefolyóból csak a nemesacél belépô él látható mm magasságú, kivehetô mûanyag szifon Ø mm-es PE lefolyócsô csatlakozás csôütközôvel, EPDM tömítéssel Kifolyási teljesítmény: 25 l/perc Földelés elôkészítés ek * 3 /405 / 475 / 545 / * 3 /405 / 475 / 545 / 615 * mm-es méretnél * mm-es méretnél * mm-es méretnél * mm-es méretnél * mm-es méretnél * * * 434 / 532 / 632 / 732 / * mm-es méretnél * mm-es méretnél * mm-es méretnél * mm-es méretnél * mm-es méretnél Ø 82 A mûszaki változtatás joga fenntartva!

36 Láthatatlan nemesacél zuhanyösszefolyók Egyenes zuhanyösszefolyók: oldalkifolyással A zuhanyösszefolyó anyaga AISI 304 nemesacél Állítható magasság A kifolyócsonk elôre vezeti a vizet A zuhanyösszefolyóból csak a nemesacél belépô él látható mm magasságú, kivehetô mûanyag szifon Ø mm-es csatlakozás csôütközôvel, EPDM tömítéssel Kifolyási teljesítmény: 25 l/perc Földelés elôkészítés ek 1 33 Ø * / / * / / * mm-es méretnél * mm-es méretnél * mm-es méretnél * A mûszaki változtatás joga fenntartva!

37 Láthatatlan nemesacél zuhanyösszefolyók Sarok zuhanyösszefolyó modell beépítése Egyenes zuhanyösszefolyó modell beépítése A mûszaki változtatás joga fenntartva! 37

38 Járólap fedelû nemesacél zuhanyösszefolyók Általános ismertetô A zuhanyösszefolyók AISI 304 nemesacélból készülnek Valamennyi zuhanycsatorna mélyhúzással készül A nemesacélokra kifejlesztett legkorszerûbb hegesztési technológiát, a TIG (lézer-) hegesztést, alkalmazzuk az elemek összehegesztésére Minden elem hegesztés után homokfúvással felületkezelt a homogén felület kialakítása érdekében Valamennyi alkalmazott tömítôanyag EPDM-bôl készül Maximális hômérséklet: 90 C A szifonok mûanyagból (polipropilén) készülnek, kivehetôek és könnyen tisztíthatóak A termékek minôségellenôrzését egyenként végezzük az ISO 9002-nek megfelelôen 38 A mûszaki változtatás joga fenntartva!

39 Járólap fedelû nemesacél zuhanyösszefolyók Egyenes zuhanyösszefolyók: oldalkifolyással A zuhanyösszefolyó anyaga AISI 304 nemesacél mm magasságú, kivehetô mûanyag szifon Kifolyási teljesítmény: l/perc A zuhanycsatorna aljának lejtése közvetlenül a szifonba vezeti a vizet A mûanyag szifon egyszerûen kivehetô (kulccsal) Ø mm-es lefolyócsô csatlakozás csôütközôvel, EPDM tömítéssel Összefolyórács helyett a helyiségbe beépített típusú járólap helyezhetô az összefolyótestbe Egyedi méretre gyártás 5 hét szállítási határidôvel Földelés elôkészítés 815 x 200 x CT x 300 x CT x 200 x CT1020 ek Ø Ø Ø A mûszaki változtatás joga fenntartva! 39

40 Zuhanyösszefolyók ABS alaptesttel, nemesacél ráccsal Általános ismertetô: Valamennyi mûanyag zuhanycsatorna ABS (akrilnitril-butadién-sztirol) anyagból készül, ami a Termoplast mûanyagok csoportjába tartozik Valamenyi alkalmazott tömítôanyag EPDM Huzamos ideg ellenáll a 60 C hômérsékletnek Nagy felületi keménység Kitûnô ütésállóság Karcolásálló, matt felületek 40 A mûszaki változtatás joga fenntartva!

41 Zuhanyösszefolyók ABS alaptesttel, nemesacél ráccsal ABS/nemesacél zuhanyösszefolyó: alsó kifolyással ABS zuhanycsatorna Zuhanyrács AISI 304 nemesacélból Szerelési gallér körben a zuhanycsatornán Alsó kifolyású, ragasztható könyökadapterrel oldalkifolyásúvá tehetô Ø mm-es csatlakozás függôleges vagy vízszintes lefolyócsôhöz Kifolyási teljesítmény: 25 l/perc A zuhanycsatorna aljának lejtése közvetlenül a szifonba vezeti a vizet Zuhanyrács 8 mm perforációval 300* x x CV300ABS 400* x x CV400ABS 0* x x CV0ABS 600* x x CV600ABS 700* x x CV700ABS 800* x x CV800ABS 900* x x CV900ABS 0* x x CV0ABS ek * Ø Ø Könyökadapter: oldalkifolyáshoz Oldalkifolyás kialakításához minden zuhanyösszefolyó csomagolása Ø mm-es könyökadaptert tartalmaz A zuhanyösszefolyó teljes magassága könyökadapterrel együtt 125 mm A mûszaki változtatás joga fenntartva! 41

42 Jegyzetek 42 A mûszaki változtatás joga fenntartva!

43 Jegyzetek A mûszaki változtatás joga fenntartva! 43

44 További Gebo termékek: AZ ÖN VISZONTELADÓJA: Gebo SEE Kft Budapest, Ipari park utca 9. Tel.: Fax: info@gebo.hu 03/2011
