1 Advantix padlóösszefolyók rendszerméret 145 Vízelvezetés-technika X3 HU 2/15 Árlista 2015 Műszaki változtatások joga fenntartva!

2 Advantix fürdőszobalefolyó 145-ös rendszerméret Az Advantix padlóösszefolyók nagyobb vízmennyiség elvitelére alkalmasak (pl. kórházak, sportcsarnokok, uszodák). Műszaki jellemzők 145 mm rendszerméret Lefolyási teljesítmény max. 1,7 l/s NA50, NA 70 vagy NA100 névleges méret Hozzáfolyás NA40 Rácsméret 143x143 mm Nemesacél rács, vagy anyagszám Tömítőkarima (Ø360 mm) a szigetelőlemez tartásához Kivehető szagzár Körbefutó tömítőkarima a kombinált szigetelés biztonságos tartásához Advantix padlóösszefolyók Az Advantix lefolyók mindazt kínálják, ami megfelel a vízelvezetés-technika elismert színvonalának: DIN EN 1253 szerint bevizsgálva, minőségellenőrzött Környezetbarát PP (polipropilén) és kiváló minőségű nemesacél A megadott lefolyási teljesítmények 10/20 mm rács fölötti elárasztási magasságnak felelnek meg (a DIN EN 1253 szerint) Megjegyzés az alkalmazáshoz A felhasznált anyagok lakóépületnek megfelelő terhelésekre lettek méretezve. Ebből kifolyólag az alábbi korlátozások érvényesek: A szagelzárón keresztül csak háztartási szennyvizet szabad elvezetni, forró vizet csak rövid ideig, max. 95 C-ig Dugulások elhárítására nem használható semmilyen kémiai, vegyi tisztítószer A felületek tisztítására csak ártalmatlan tisztítószerek használhatók Viptool tervező program A Viega Viptool Assistant programja segít kiválasztani és összeállítani az Advantix vízelvezetés komplett szortimentjéből a beépítési helyzetnek megfelelő elemeket. Automatikusan meghatározza a padlóösszefolyót a tömítőkarimával, magasságkiegyenlítő-idommal, a rátéttel és minden további tartozékkal együtt. Mindemellett egy darabjegyzéket és minden adatot feltüntető rajzot is nyomtat a program. A költségmentes Viega Viptool Assistant programot és a további információkat az alábbi oldalon találhatja meg: www. viega. hu/software Moduláris rendszerfelépítés és rendszerméretek Annak érdekében, hogy az említett alkalmazási területekre a legjobb megoldást tudja kínálni, a Viega egy könnyen kezelhető moduláris rendszert fejlesztett ki. Egy adott rendszerméreten belül a lefolyó alaptestek, tömítőelemek, rátétek és rácsok egymással kombinálhatók. Alkalmazási területek Tűz- és zajvédelem Hagyományos tömítések Kombinált szigetelés Fürdőszoba-design és belső építészet Fontos szempont tervezéshez és kiválasztáshoz: A szükséges lefolyási teljesítmény A lefolyócsonk kialakítása függőleges/vízszintes kifolyás A rendelkezésre álló beépítési magasság a padlószerkezetben A szigetelési rendszer kiválasztása hagyományos vagy folyékony fólia A rács mérete és kialakítása 143 mm, anyaga, formatervezés (rácskeret 153 mm) 658

3 Advantix padlóösszefolyók rendszerméret 145 X3 Tartalomjegyzék Komplett lefolyó, kombinált szigetelés Beépítési magasság 85 mm-től 660 Komplett lefolyó Beépítési magasság 90 mm-től 661 Komplett lefolyó, függőleges 662 Alaptest, kombinált szigetelés Beépítési magasság 85 mm-től 663 Alaptest Beépítési magasság 90 mm-től 664 Beépítési magasság 120 mm-től 664 Alaptest, függőleges 665 Tűzvédelem 666 Rátétek, rátétkeretek 667 Nemesacél rácsok 669 Visign rácsok 670 Tömítések 672 Tartozékok 674 X3 Pincei összefolyók 675 EAN-kód Az EAN-szám a gyártó állandó azonosítójából ( ), valamint a mindenkori hatjegyű cikkszámból, ennél a példánál , áll. Az utolsó hat pozíciónak az adott cikkszámra történő cseréjével kapjuk meg az EAN-kódot. 659

4 Komplett lefolyó, kombinált szigetelés Beépítési magasság 85 MM-től Advantix Top padlóösszefolyó a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes szigeteléssel az alábbiakhoz nem használható: Advantix magasító elem modell 4994 szigetelő karima, zajvédő szőnyeg, építési védelem, visszatorlódásbiztos és mm között állítható vízzár, csatlakozóvezeték tisztítási lehetősége, 150x150 mm-es elfordítható és magasságban állítható rátét, es nemesacél rács, kivehető szifon, Schlüter KERDI szigetelő gallér modellszám NA LT [l/s] ÉM Lv CSE Cikksz. MU HUF 50 0,9 1, ,9 1, Lv = vízszintes lefolyó 1) rátét műanyag kerettel 2) rátét es nemesacél kerettel 660

5 Advantix padlóösszefolyók rendszerméret 145 X3 Komplett lefolyó Beépítési magasság 90 MM-től Advantix Top padlóösszefolyó szigetelő karima, zárókupak, visszatorlódásbiztos és mm között állítható vízzár, csatlakozóvezeték tisztítási lehetősége, 150x150 mm-es elfordítható és magasságban állítható rátét, es nemesacél rács, kivehető szifon modellszám NA LT [l/s] ÉM Lv CSE Cikksz. MU HUF , , Lv = vízszintes lefolyó 1) rátét műanyag kerettel 2) rátét es nemesacél kerettel X3 Advantix padlóösszefolyó szigetelő karima, 150x150 mm-es elfordítható és magasságban állítható rátét, zárókupak, műanyag keret, es nemesacél rács, kivehető szifon DIN EN 1253 minőségellenőrzött modellszám NA LT [l/s] Lv CSE Cikksz. MU HUF 70 1, , Lv = vízszintes lefolyó 661

6 Komplett lefolyó, függőleges Advantix padlóösszefolyó szigetelő karima, 150x150 mm-es elfordítható és magasságban állítható rátét, zárókupak, műanyag keret, es nemesacél rács, kivehető szifon DIN EN 1253 minőségellenőrzött modellszám NA LT [l/s] Lf CSE Cikksz. MU HUF 50 1, , /100 1, Lf = függőleges lefolyó 662

7 Advantix padlóösszefolyók rendszerméret 145 X3 Alaptest, kombinált szigetelés Beépítési magasság 85 MM-től Advantix Top padlóösszefolyó alaptest a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes szigeteléssel az alábbiakhoz nem használható: Advantix magasító elem modell 4994 nem tartalmazza: rátét behelyező adapter a 100-as vagy 145-ös rátét használatához, szigetelő karima, zajvédő szőnyeg, építési védelem, visszatorlódásbiztos és mm között állítható vízzár, csatlakozóvezeték tisztítási lehetősége, kivehető szifon, Schlüter KERDI szigetelő gallér modellszám NA LT [l/s] ÉM Lv CSE Cikksz. MU HUF 50 0,8 1, Lv = vízszintes lefolyó X3 663

8 Alaptest Beépítési magasság 90 MM-től Advantix Top padlóösszefolyó alaptest nem tartalmazza: rátét behelyező adapter a 100-as vagy 145-ös rátét használatához, szigetelő karima, zárókupak, visszatorlódásbiztos és mm között állítható vízzár, csatlakozóvezeték tisztítási lehetősége, kivehető szifon modellszám NA LT [l/s] ÉM Lv CSE Cikksz. MU HUF 50 0,8 1, Lv = vízszintes lefolyó Alaptest Beépítési magasság 120 MM-től Advantix padlóösszefolyó alaptest nem tartalmazza: rátét zárókupak, szigetelő karima, kivehető szifon DIN EN 1253 minőségellenőrzött modellszám NA d L1 L2 H LT [l/s] Lv CSE Cikksz. MU HUF , , Lv = vízszintes lefolyó Advantix padlóösszefolyó alaptest nem tartalmazza: rátét zárókupak, szigetelő karima, kivehető szifon, forgatható NA40-es befolyó DIN EN 1253 minőségellenőrzött modellszám NA d L1 L2 H LT [l/s] LTB [l/s] Lv CSE Cikksz. MU HUF ,1 2, ,7 2, LTB = befolyó lefolyási teljesítménye Lv = vízszintes lefolyó 664

9 Advantix padlóösszefolyók rendszerméret 145 X3 Alaptest, függőleges Advantix padlóösszefolyó alaptest nem tartalmazza: rátét szigetelő karima, zárókupak, kivehető szifon DIN EN 1253 minőségellenőrzött modellszám NA d H1 H2 LT [l/s] Lf CSE Cikksz. MU HUF , , / , Lf = függőleges lefolyó X3 665

10 Tűzvédelem Advantix padlóösszefolyó R 120 alaptest a következőkhöz: beépítés F30 F120 tűzállósági osztályú min. 150 mm vastag födémbe nem tartalmazza: rátét szigetelő karima, kivehető szifon, zárókupak DIN EN 1253 minőségellenőrzött, általános építésfelügyeleti engedéllyel (ABZ), Z sz. DIBt engedéllyel modellszám NA LT [l/s] Lf CSE Cikksz. MU HUF 50 1, , Lf = függőleges lefolyó Advantix csőátvezetés R 120 a következőkhöz: polipropilén cső és csatlakoztatott vízzáras szifon kőzetgyapot, csatlakozóidom általános építésfelügyeleti engedéllyel (ABZ), Z sz. DIBt engedéllyel modellszám NA CSE Cikksz. MU HUF

11 Advantix padlóösszefolyók rendszerméret 145 X3 Rátétek, rátétkeretek Advantix rátét műanyag keret, hajlított es nemesacél rács, visszatorlódás elleni tömítés modellszám ) nincs csavarozva 2) csavarozva Advantix rátét es nemesacél keret, hajlított es nemesacél rács, visszatorlódás elleni tömítés modellszám X ) nincs csavarozva 2) csavarozva Advantix rátét csúszásgátló csúszásgátlási osztály R11/B, csavarozva es nemesacél keret, hajlított es nemesacél rács, visszatorlódás elleni tömítés modellszám Advantix rátét csúszásgátló csúszásgátlási osztály R13/C, csavarozva es nemesacél keret, tömör es nemesacél rács, visszatorlódás elleni tömítés terhelési osztály L=1500 kg modellszám Advantix rátét csavarozva es nemesacél keret, tömör es nemesacél rács, visszatorlódás elleni tömítés terhelési osztály L=1500 kg modellszám

12 Advantix renováló rátét a következőkhöz: beépítés új járólap-burkolatba régi lefolyó fölé es nemesacél keret, es nemesacél rács modellszám Advantix rátét lezárható es nemesacél keret, csavarozott es nemesacél borítólemez, visszatorlódás elleni tömítés terhelési osztály L=1500 kg modellszám Advantix rátétkeret a következőkhöz: 143x143-as Advantix rács műanyag keret, visszatorlódás elleni tömítés modellszám L B CSE Cikksz. MU HUF Advantix rátétkeret a következőkhöz: 143x143-as Advantix rács es nemesacél keret, visszatorlódás elleni tömítés modellszám L B CSE Cikksz. MU HUF Advantix renoválókeret a következőkhöz: beépítés új járólap-burkolatba régi lefolyó fölé es nemesacél modellszám L B CSE Cikksz. MU HUF Advantix rátétkeret a következőkhöz: kerek Advantix rács Ø es nemesacél keret, visszatorlódás elleni tömítés modellszám 4963 Ø CSE Cikksz. MU HUF Advantix renoválókeret a következőkhöz: beépítés új járólap-burkolatba régi lefolyó fölé es nemesacél modellszám Ø CSE Cikksz. MU HUF Advantix excenterkorong az alábbiakhoz használható: Advantix magasító elem modell 4994, Advantix szigetelő karima modell 4954, Advantix Top padlóösszefolyó modell , műanyag oldalt excentrikusan 15 mm-ig állítható es nemesacél keret, kör alakú kivitel, magasságállítás 20 mm-ig modellszám CSE Cikksz. MU HUF

13 Advantix padlóösszefolyók rendszerméret 145 X3 Advantix excenterkorong az alábbiakhoz használható: Advantix magasító elem modell 4994, Advantix szigetelő karima modell 4954, Advantix Top padlóösszefolyó modell , , műanyag oldalt excentrikusan 15 mm-ig állítható es nemesacél keret, négyzet alakú kivitel, magasságállítás 20 mm-ig modellszám CSE Cikksz. MU HUF Nemesacél rácsok es nemesacél hajlított modellszám ) nem csavarozható 2) csavarozható X es nemesacél tömör menetes furat, csavarok terhelési osztály L=1500 kg modellszám es nemesacél hajlított, csúszásgátlási osztály R11/B menetes furat, csavarok modellszám csúszásgátló es nemesacél tömör, csúszásgátlási osztály R13/C menetes furat, csavarok terhelési osztály L=1500 kg modellszám Advantix lezárólemez es nemesacél tömör menetes furat, csavarok terhelési osztály L=1500 kg modellszám

14 Visign rácsok Visign RS1 az alábbiakhoz használható: Advantix rátétkeret cikkszám , es nemesacél tömör befolyóminta lézerrel kialakítva, matt felület modellszám Visign RS2 az alábbiakhoz használható: Advantix rátétkeret cikkszám , es nemesacél tömör befolyóminta lézerrel kialakítva, matt felület modellszám Visign RS3 az alábbiakhoz használható: Advantix rátétkeret cikkszám , es nemesacél tömör befolyóminta lézerrel kialakítva, matt felület modellszám Visign RS4 az alábbiakhoz használható: Advantix rátétkeret cikkszám , es nemesacél tömör befolyóminta lézerrel kialakítva, matt felület modellszám Visign RS5 az alábbiakhoz használható: Advantix rátétkeret modell egyrétegű biztonsági üveg (ESG) nemesacél korong modellszám L B H Kivitel CSE Cikksz. MU HUF üveg áttetsző/világosszürke üveg átlátszó/fekete

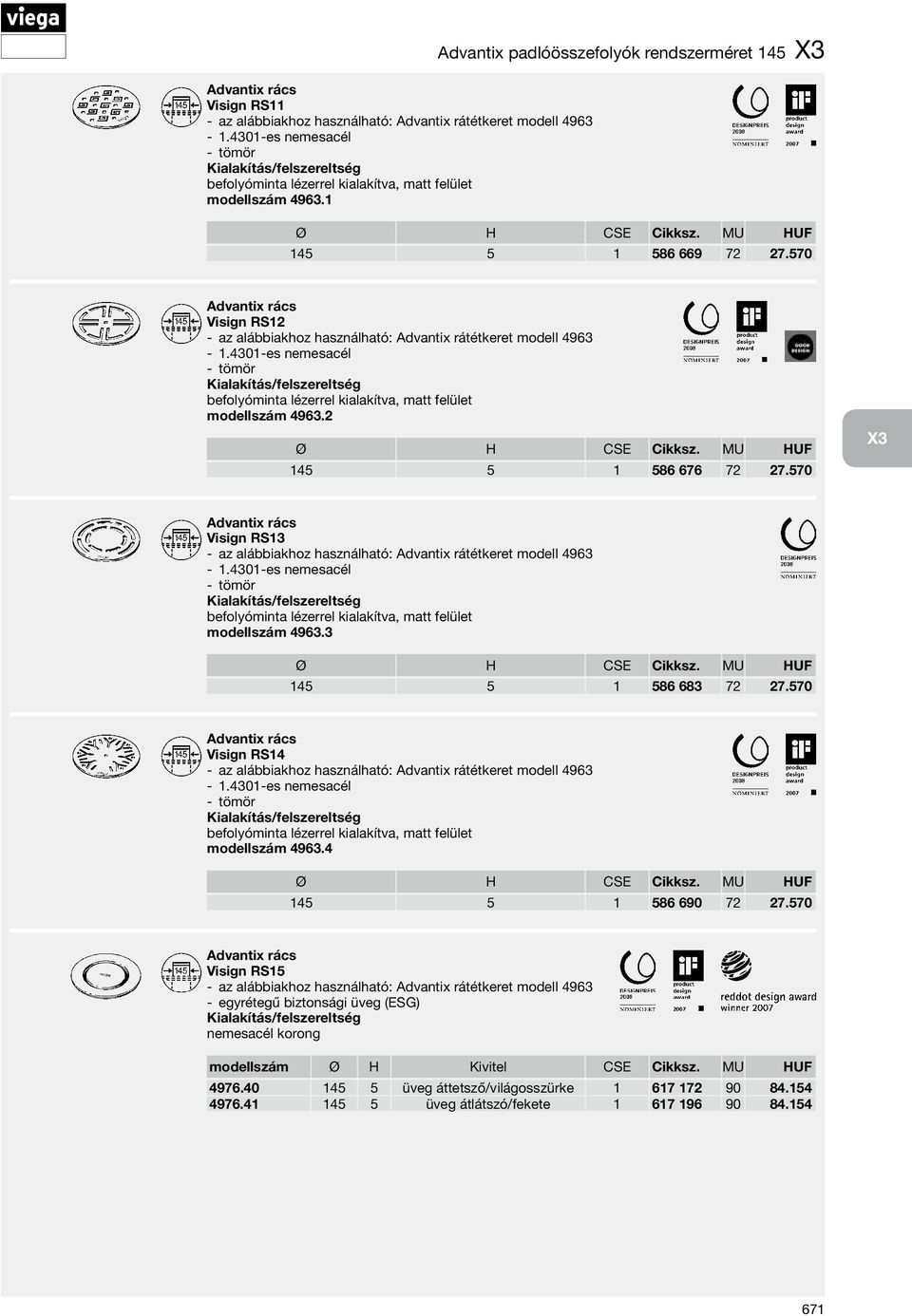

15 Visign RS11 az alábbiakhoz használható: Advantix rátétkeret modell es nemesacél tömör befolyóminta lézerrel kialakítva, matt felület modellszám Advantix padlóösszefolyók rendszerméret 145 X3 Ø H CSE Cikksz. MU HUF Visign RS12 az alábbiakhoz használható: Advantix rátétkeret modell es nemesacél tömör befolyóminta lézerrel kialakítva, matt felület modellszám Ø H CSE Cikksz. MU HUF X3 Visign RS13 az alábbiakhoz használható: Advantix rátétkeret modell es nemesacél tömör befolyóminta lézerrel kialakítva, matt felület modellszám Ø H CSE Cikksz. MU HUF Visign RS14 az alábbiakhoz használható: Advantix rátétkeret modell es nemesacél tömör befolyóminta lézerrel kialakítva, matt felület modellszám Ø H CSE Cikksz. MU HUF Visign RS15 az alábbiakhoz használható: Advantix rátétkeret modell 4963 egyrétegű biztonsági üveg (ESG) nemesacél korong modellszám Ø H Kivitel CSE Cikksz. MU HUF üveg áttetsző/világosszürke üveg átlátszó/fekete

16 Tömítések Advantix magasító elem a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes szigeteléssel az alábbiakhoz nem használható: Advantix Top padlóösszefolyó modell , műanyag építési védelem, Schlüter KERDI szigetelő gallér modellszám 4994 Lf = függőleges lefolyó Lf CSE Cikksz. MU HUF Advantix szigetelő karima a következőkhöz: padlóösszefolyó, kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes szigeteléssel az alábbiakhoz használható: Advantix magasító elem modell polimerbeton építési védelem, esztrichszőnyeg beöntve, üvegszövetgallér modellszám 4954 CSE Cikksz. MU HUF Advantix magasító elem a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes szigeteléssel az alábbiakhoz nem használható: Advantix Top padlóösszefolyó modell , műanyag építési védelem, oldalt excentrikusan 15 mm-ig állítható es nemesacél keret, magasságállítás 20 mm-ig, Schlüter KERDI szigetelő gallér modellszám CSE Cikksz. MU HUF

17 Advantix padlóösszefolyók rendszerméret 145 X3 Advantix szigetelő karima a következőkhöz: padlóösszefolyó, kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes szigeteléssel az alábbiakhoz használható: Advantix magasító elem modell polimerbeton építési védelem, oldalt excentrikusan 15 mm-ig állítható es nemesacél keret, magasságállítás 20 mm-ig, esztrichszőnyeg beöntve, üvegszövetgallér modellszám CSE Cikksz. MU HUF X3 Advantix magasság-kiegyenlítő elem a következőkhöz: magasságkiegyenlítés mm visszatorlódás elleni tömítés modellszám 4996 CSE Cikksz. MU HUF Advantix magasság-kiegyenlítő elem visszatorlódás elleni tömítés, NA40-es befolyó modellszám 4957 NA CSE Cikksz. MU HUF Advantix magasító elem szigetelő karima, zárókupak, visszatorlódás elleni tömítés modellszám Lf CSE Cikksz. MU HUF Lf = függőleges lefolyó 673

18 Advantix szigetelő karima a következőkhöz: összekötés forrólevegős hegesztéssel vagy hegesztés nyílt lánggal, Advantix magasító elem, padlóösszefolyó rozsdamentes nemesacél szigetelő gallér, EPDM szigetelőlemez 500x500, üvegszálbetét, bitumen alsó réteg, rögzítőgyűrű Megjegyzés A gyártói előírásokat figyelembe kell venni! PHOENIX gyártmány (Resitrix Classic 3,1 mm vastag)! a DIN 7864 és az U.E.A.t.c. irányelv szerint bevizsgálva modellszám CSE Cikksz. MU HUF Advantix szigetelő gallér a következőkhöz: összekötés forrólevegős hegesztéssel vagy hegesztés nyílt lánggal, Advantix magasító elem, padlóösszefolyó, erkély-/teraszlefolyó EPDM lágyítószermentes üvegszálbetét, polimerrel módosított bitumen alsó réteg Megjegyzés A gyártói előírásokat figyelembe kell venni! PHOENIX gyártmány (Resitrix Classic 3,1 mm vastag)! a DIN 7864 és az U.E.A.t.c. irányelv szerint bevizsgálva modellszám lefolyó-ø-höz L B CSE Cikksz. MU HUF Tartozékok Advantix szigetelő karima a következőkhöz: Advantix magasító elem, padlóösszefolyó nem tartalmazza: Advantix szigetelő gallér modell rozsdamentes nemesacél O-gyűrű, rögzítőcsavarok modellszám CSE Cikksz. MU HUF Süllyesztett fejű csavar készlet a következőkhöz: nemesacél rátét és rács modellszám M L DK CSE Cikksz. MU HUF DK = darabszám a készletben Szerszámbetét csavarbetét az alábbiakhoz használható: süllyesztett fejű csavar készlet modell modellszám CSE Cikksz. MU HUF Advantix szűrőbetét az alábbiakhoz használható: Advantix padlóösszefolyó modell , , Advantix Top padlóösszefolyó modell modellszám lefolyó-ø-höz CSE Cikksz. MU HUF

19 Advantix padlóösszefolyók rendszerméret 145 X3 45 -os lefolyóív ragasztható modellszám NA CSE Cikksz. MU HUF Pincei összefolyók Pincemester pincei összefolyó lefolyócső oldalt, 150x150 mm-es elfordítható rátét, szürke műanyag rács, kivehető szifon, szűrőbetét Megjegyzés Kiegészítő NA50 vagy NA70 méretű befolyási lehetőség a lefolyóval szemben (kiegészítő csatlakoztatáskor a megjelölt helyen kereskedelemben kapható orrfűrésszel nyílást kell vágni és a befolyócsonkot kell használni)! DIN EN 1253 minőségellenőrzött modellszám 4956 NA LT [l/s] CSE Cikksz. MU HUF 100 1, X3 Pincemester pincei összefolyó nem tartalmazza: szifon függőleges lefolyócső, 150x150 mm-es elfordítható rátét, szürke műanyag rács Megjegyzés Kiegészítő NA50 vagy NA70 méretű befolyási lehetőség a lefolyóval szemben (kiegészítő csatlakoztatáskor a megjelölt helyen kereskedelemben kapható orrfűrésszel nyílást kell vágni és a befolyócsonkot kell használni)! modellszám NA LT [l/s] CSE Cikksz. MU HUF 100 4, Pincemester rács műanyag modellszám Pincemester csatlakozó idom az alábbiakhoz használható: pincemester pincei összefolyó modell 4956, modellszám 4997 NA CSE Cikksz. MU HUF
