1 Advantix fürdőszoba lefolyók rendszerméret 100 Vízelvezetés-technika X2 HU 2/15 Árlista 2015 Műszaki változtatások joga fenntartva!

2 Advantix fürdőszobalefolyó 100-as rendszerméret Az Advantix fürdőszoba-lefolyók kis- és közepes vízmennyiség elvitelére alkalmasak (pl. magánlakásoknál). Műszaki jellemzők 100 mm rendszerméret Lefolyási teljesítmény max. 1,1 l/s NA50 vagy NA70 névleges méret Hozzáfolyás NA40 Rácsméret 94x94 mm vagy 143x143 mm Nemesacél rács, vagy anyagszám Tömítőkarima (Ø265 mm) a szigetelőlemez tartásához Kivehető szagzár Körbefutó tömítőkarima a kombinált szigetelés biztonságos tartásához Advantix fürdőszoba-lefolyók Az Advantix lefolyók mindazt kínálják, ami megfelel a vízelvezetés-technika elismert színvonalának: DIN EN 1253 szerint bevizsgálva, minőségellenőrzött Környezetbarát PP (polipropilén) és kiváló minőségű nemesacél A megadott lefolyási teljesítmények 10/20 mm rács fölötti elárasztási magasságnak felelnek meg (a DIN EN 1253 szerint) Megjegyzés az alkalmazáshoz A felhasznált anyagok lakóépületnek megfelelő terhelésekre lettek méretezve. Ebből kifolyólag az alábbi korlátozások érvényesek: A szagelzárón keresztül csak háztartási szennyvizet szabad elvezetni, forró vizet csak rövid ideig, max. 95 C-ig Dugulások elhárítására nem használható semmilyen kémiai, vegyi tisztítószer A felületek tisztítására csak ártalmatlan tisztítószerek használhatók Viptool tervező program A Viega Viptool Assistant programja segít kiválasztani és összeállítani az Advantix vízelvezetés komplett szortimentjéből a beépítési helyzetnek megfelelő elemeket. Automatikusan meghatározza a padlóösszefolyót a tömítőkarimával, magasságkiegyenlítő-idommal, a rátéttel és minden további tartozékkal együtt. Mindemellett egy darabjegyzéket és minden adatot feltüntető rajzot is nyomtat a program. A költségmentes Viega Viptool Assistant programot és a további információkat az alábbi oldalon találhatja meg: www. viega. hu/software Moduláris rendszerfelépítés és rendszerméretek Annak érdekében, hogy az említett alkalmazási területekre a legjobb megoldást tudja kínálni, a Viega egy könnyen kezelhető moduláris rendszert fejlesztett ki. Egy adott rendszerméreten belül a lefolyó alaptestek, tömítőelemek, rátétek és rácsok egymással kombinálhatók. Alkalmazási területek Tűz- és zajvédelem Hagyományos tömítések Kombinált szigetelés Fürdőszoba-design és belső építészet Fontos szempont tervezéshez és kiválasztáshoz: A szükséges lefolyási teljesítmény A lefolyócsonk kialakítása függőleges/vízszintes kifolyás A rendelkezésre álló beépítési magasság a padlószerkezetben A szigetelési rendszer kiválasztása hagyományos vagy folyékony fólia A rács mérete és kialakítása 94 mm, anyaga, formatervezés (rácskeret 100 mm) 628

3 Advantix fürdőszoba lefolyók rendszerméret 100 X2 Tartalomjegyzék Komplett lefolyó, kombinált szigetelés Beépítési magasság 62 mm-től 630 Beépítési magasság 70 mm-től 631 Beépítési magasság 85 mm-től 634 Komplett lefolyó Beépítési magasság 70 mm-től 636 Beépítési magasság 90 mm-től 637 Beépítési magasság 115 mm-től 637 Komplett lefolyó, függőleges 639 Alaptest, kombinált szigetelés Beépítési magasság 62 mm-től 640 Beépítési magasság 66 mm-től, saroklefolyók 640 Beépítési magasság 70 mm-től 641 Beépítési magasság 85 mm-től 641 Beépítési magasság 110 mm-től 642 X2 Alaptest Beépítési magasság 90 mm-től 644 Beépítési magasság 115 mm-től 644 Tűzvédelem 645 Rátétek, rátétkeretek 646 Nemesacél rácsok 649 Visign rácsok 649 Rácsok, saroklefolyók 651 Tömítések 653 Tartozékok 654 EAN-kód Az EAN-szám a gyártó állandó azonosítójából ( ), valamint a mindenkori hatjegyű cikkszámból, ennél a példánál , áll. Az utolsó hat pozíciónak az adott cikkszámra történő cseréjével kapjuk meg az EAN-kódot. 629

4 Komplett lefolyó, kombinált szigetelés Beépítési magasság 62 MM-től 62 mm, (felújításokhoz) a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes rátét műanyag kerettel, es nemesacél rács, építési védelem, Schlüter KERDI szigetelő gallér, szigetelő karima, kivehető szifon, 45 -os állítható lefolyóív záróvíz-magasság 25 mm Megjegyzés A lefolyási teljesítmény 10 mm víztorlódási magasság esetén érhető el! modellszám NA LT [l/s] ÉM CSE Cikksz. MU HUF 40/50 0, mm, (felújításokhoz) a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes rátét es nemesacél kerettel, es nemesacél rács, építési védelem, Schlüter KERDI szigetelő gallér, szigetelő karima, kivehető szifon, 45 -os állítható lefolyóív záróvíz-magasság 25 mm Megjegyzés A lefolyási teljesítmény 10 mm víztorlódási magasság esetén érhető el! modellszám NA LT [l/s] ÉM CSE Cikksz. MU HUF 40/50 0,

5 Advantix fürdőszoba lefolyók rendszerméret 100 X2 Komplett lefolyó, kombinált szigetelés Beépítési magasság 70 MM-től a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes rátét es nemesacél kerettel, 100x100 mm-es rátét, es nemesacél rács, építési védelem, Schlüter KERDI szigetelő gallér, szigetelő karima, kivehető szifon, NA40-es befolyó, ragasztható lefolyócső gömbcsuklóval (ASA) záróvíz-magasság 30 mm modellszám 4939 NA LT [l/s] Lv CSE Cikksz. MU HUF 50 0, X2 szuper lapos modell a következőkhöz: szigetelés esztrichszerkezetben vagy az alatt pl. épített zuhanyozónál rátét es nemesacél kerettel, Schlüter KERDI lemezes szigetelés 1500x1500 mm, szerelőragasztó, formázott szigetelő karima, kivehető szifon, NA40-es befolyó, lefolyócső gömbcsuklóval záróvíz-magasság 30 mm modellszám L B NA LT [l/s] CSE Cikksz. MU HUF , , szuper lapos modell a következőkhöz: szigetelés esztrichszerkezetben vagy az alatt pl. épített zuhanyozónál rátét es nemesacél kerettel, Schlüter KERDI lemezes szigetelés 2000x2000 mm, szerelőragasztó, formázott szigetelő karima, kivehető szifon, NA40-es befolyó, lefolyócső gömbcsuklóval záróvíz-magasság 30 mm modellszám L B NA LT [l/s] CSE Cikksz. MU HUF , ,

6 a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes szagmentes 100x100 mm-es elfordítható és magasságban állítható rátét, es nemesacél rács, záródugó, építési védelem, Schlüter KERDI szigetelő gallér, szigetelő karima, kivehető szifon, NA40-es befolyó, ragasztható lefolyócső gömbcsuklóval (ASA) záróvíz-magasság 30 mm Megjegyzés A lefolyási teljesítményt csak a szállítási terjedelemben lévő ráccsal lehet elérni! modellszám NA LT [l/s] Lv CSE Cikksz. MU HUF 50 0, , ) rátét műanyag kerettel 2) rátét es nemesacél kerettel szuper lapos modell a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes nem tartalmazza: szigetelő gallér rátét es nemesacél kerettel, tömör Visign RS es nemesacél rács, formázott szigetelő karima, kivehető szifon, NA40-es befolyó, lefolyócső gömbcsuklóval záróvíz-magasság 30 mm modellszám L B H NA LT [l/s] CSE Cikksz. MU HUF , * * = szállítás már csak a raktárkészletből 632

7 Advantix fürdőszoba lefolyók rendszerméret 100 X2 szuper lapos modell a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes nem tartalmazza: szigetelő gallér rátét es nemesacél kerettel, tömör Visign RS es nemesacél rács, formázott szigetelő karima, kivehető szifon, NA40-es befolyó, lefolyócső gömbcsuklóval záróvíz-magasság 30 mm modellszám L B H NA LT [l/s] CSE Cikksz. MU HUF , * * = szállítás már csak a raktárkészletből X2 szuper lapos modell a következőkhöz: szigetelés esztrichszerkezetben vagy az alatt pl. épített zuhanyozónál rátét műanyag kerettel, es nemesacél rács, Schlüter KERDI lemezes szigetelés 1500x1500 mm, szerelőragasztó, formázott szigetelő karima, kivehető szifon, NA40-es befolyó, lefolyócső gömbcsuklóval záróvíz-magasság 30 mm modellszám L B NA LT [l/s] CSE Cikksz. MU HUF , ,

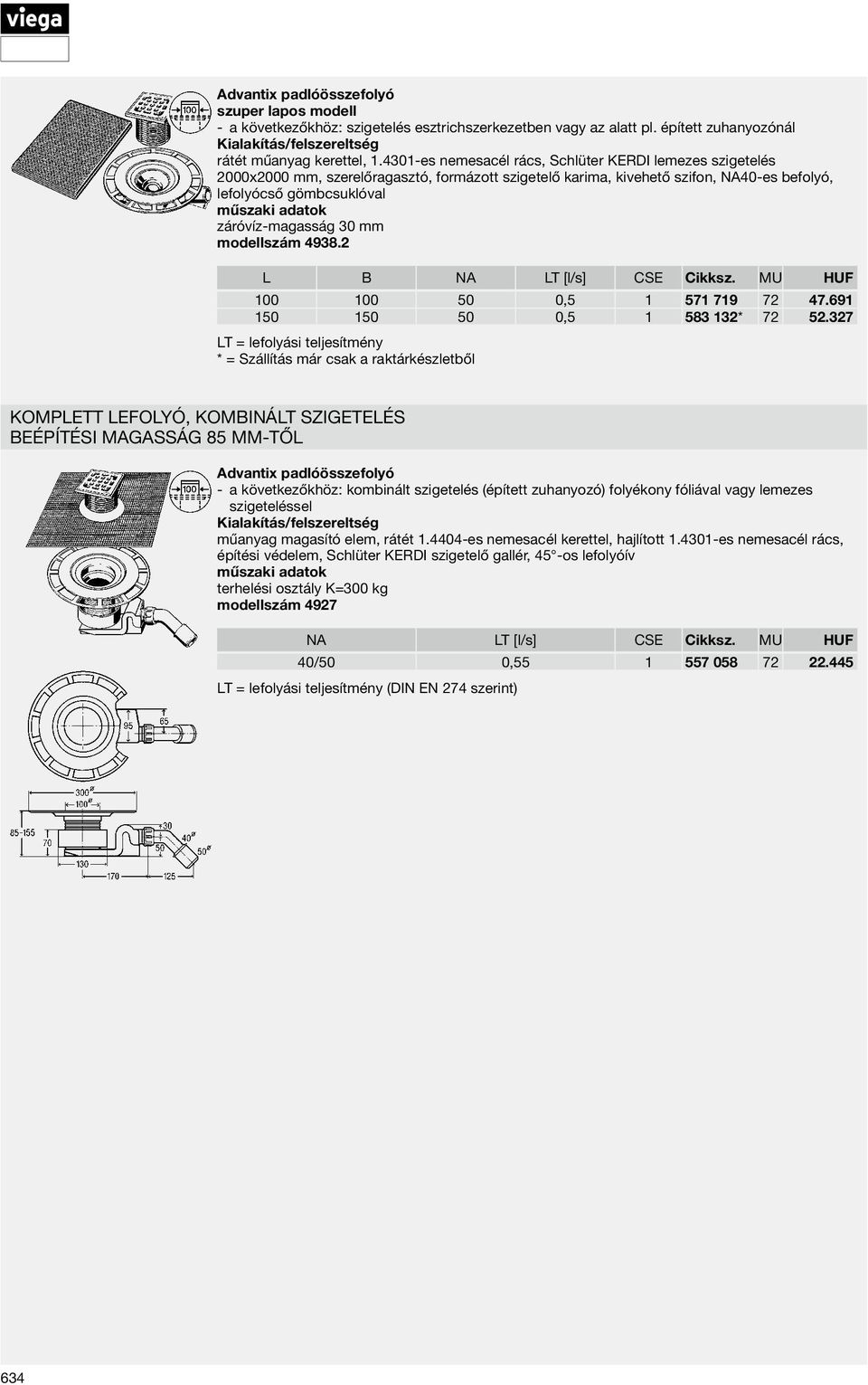

8 szuper lapos modell a következőkhöz: szigetelés esztrichszerkezetben vagy az alatt pl. épített zuhanyozónál rátét műanyag kerettel, es nemesacél rács, Schlüter KERDI lemezes szigetelés 2000x2000 mm, szerelőragasztó, formázott szigetelő karima, kivehető szifon, NA40-es befolyó, lefolyócső gömbcsuklóval záróvíz-magasság 30 mm modellszám L B NA LT [l/s] CSE Cikksz. MU HUF , , * * = szállítás már csak a raktárkészletből Komplett lefolyó, kombinált szigetelés Beépítési magasság 85 MM-től a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes műanyag magasító elem, rátét es nemesacél kerettel, hajlított es nemesacél rács, építési védelem, Schlüter KERDI szigetelő gallér, 45 -os lefolyóív modellszám 4927 NA LT [l/s] CSE Cikksz. MU HUF 40/50 0, (DIN EN 274 szerint) 634

9 Advantix fürdőszoba lefolyók rendszerméret 100 X2 Advantix Top padlóösszefolyó a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes az alábbiakhoz nem használható: Advantix magasító elem modell 4994 visszatorlódásbiztos és mm között állítható vízzár, csatlakozóvezeték tisztítási lehetősége, 100x100 mm-es elfordítható és magasságban állítható rátét, es nemesacél rács, építési védelem, Schlüter KERDI szigetelő gallér, szigetelő karima, zajvédő szőnyeg, kivehető szifon modellszám NA LT [l/s] ÉM Lv CSE Cikksz. MU HUF 50 0, , (DIN EN 1253 szerint) 1) rátét műanyag kerettel 2) rátét es nemesacél kerettel X2 635

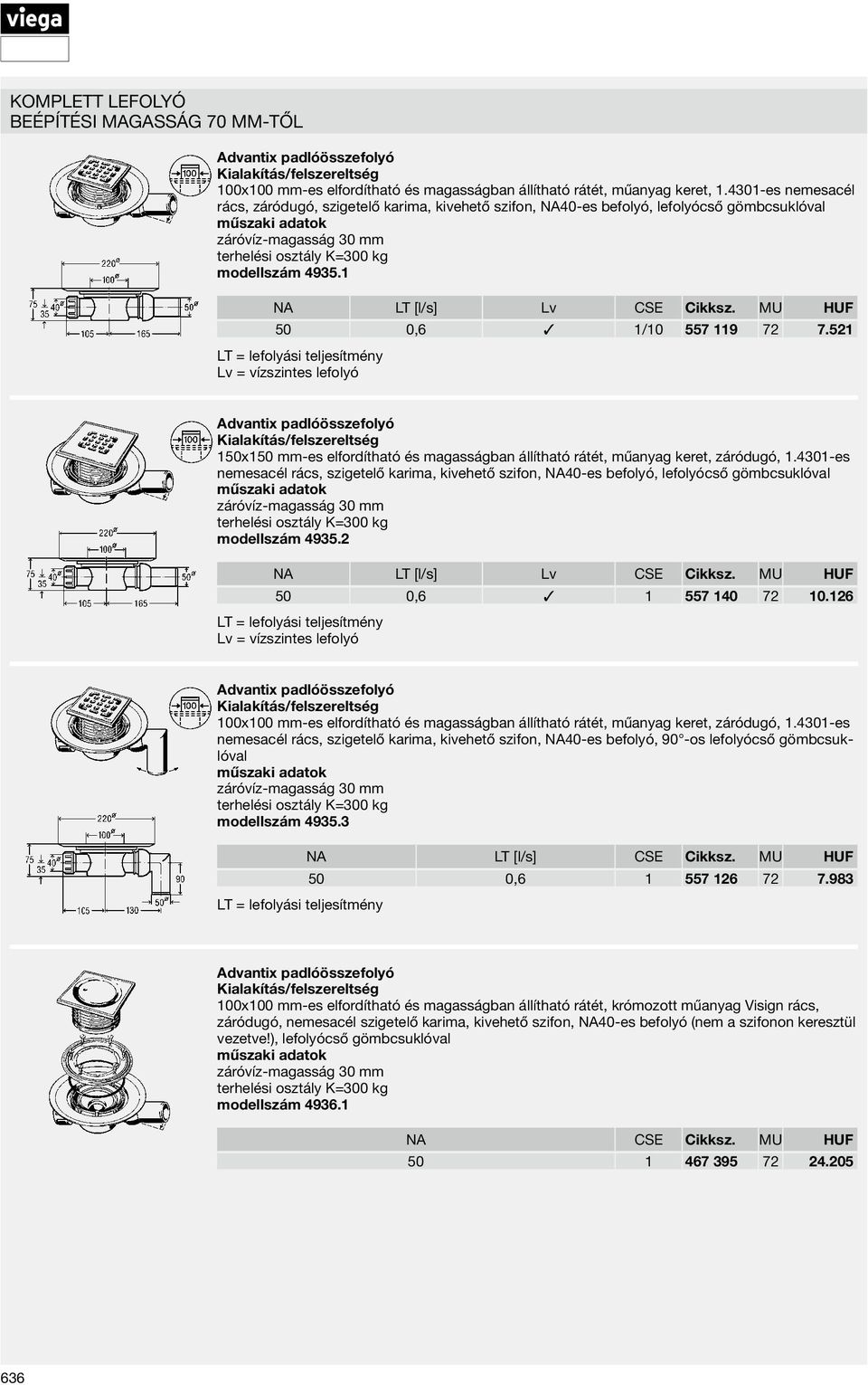

10 Komplett lefolyó Beépítési magasság 70 MM-től 100x100 mm-es elfordítható és magasságban állítható rátét, műanyag keret, es nemesacél rács, záródugó, szigetelő karima, kivehető szifon, NA40-es befolyó, lefolyócső gömbcsuklóval záróvíz-magasság 30 mm modellszám NA LT [l/s] Lv CSE Cikksz. MU HUF 50 0,6 1/ x150 mm-es elfordítható és magasságban állítható rátét, műanyag keret, záródugó, es nemesacél rács, szigetelő karima, kivehető szifon, NA40-es befolyó, lefolyócső gömbcsuklóval záróvíz-magasság 30 mm modellszám NA LT [l/s] Lv CSE Cikksz. MU HUF 50 0, x100 mm-es elfordítható és magasságban állítható rátét, műanyag keret, záródugó, es nemesacél rács, szigetelő karima, kivehető szifon, NA40-es befolyó, 90 -os lefolyócső gömbcsuklóval záróvíz-magasság 30 mm modellszám NA LT [l/s] CSE Cikksz. MU HUF 50 0, x100 mm-es elfordítható és magasságban állítható rátét, krómozott műanyag Visign rács, záródugó, nemesacél szigetelő karima, kivehető szifon, NA40-es befolyó (nem a szifonon keresztül vezetve!), lefolyócső gömbcsuklóval záróvíz-magasság 30 mm modellszám NA CSE Cikksz. MU HUF

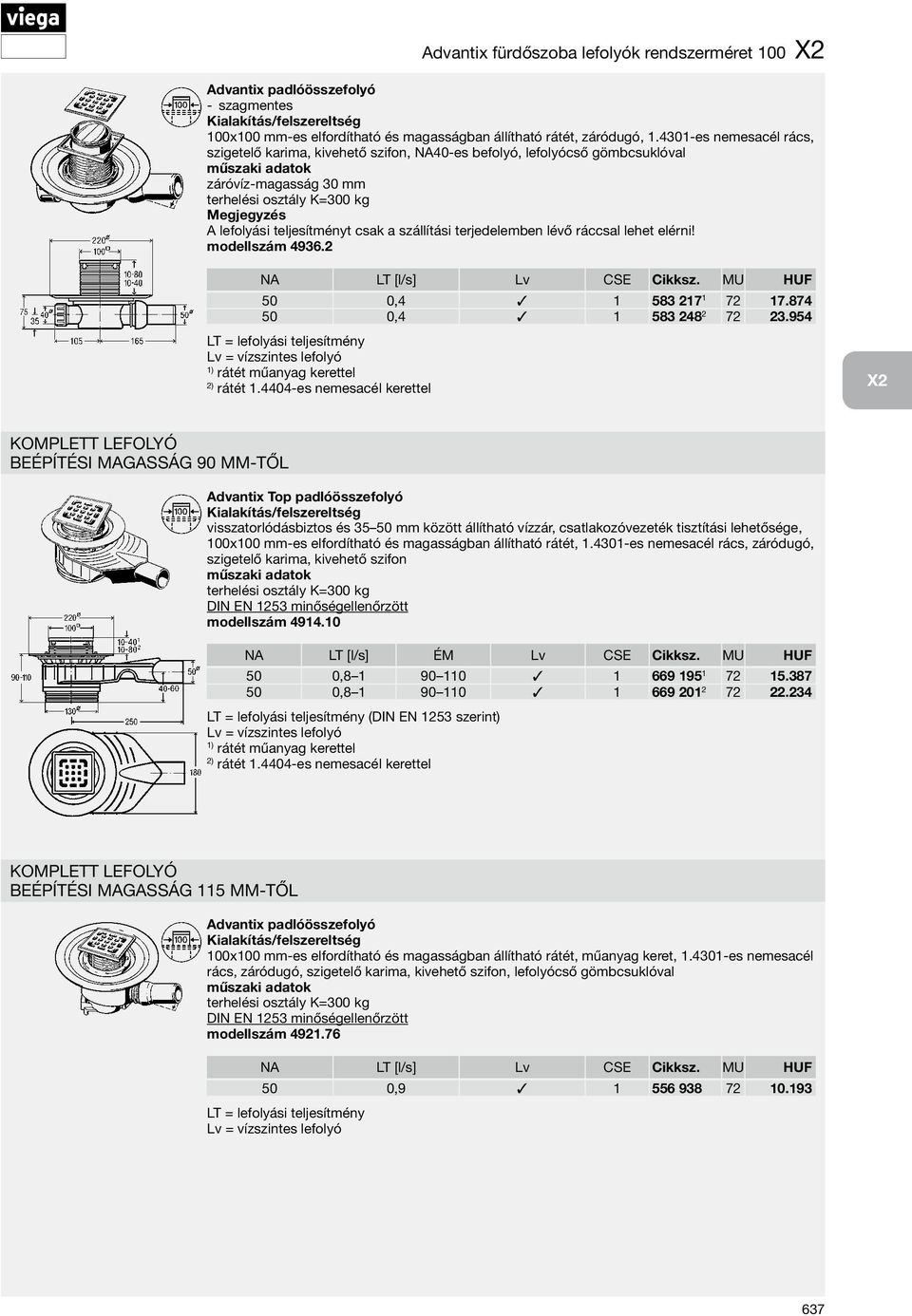

11 Advantix fürdőszoba lefolyók rendszerméret 100 X2 szagmentes 100x100 mm-es elfordítható és magasságban állítható rátét, záródugó, es nemesacél rács, szigetelő karima, kivehető szifon, NA40-es befolyó, lefolyócső gömbcsuklóval záróvíz-magasság 30 mm Megjegyzés A lefolyási teljesítményt csak a szállítási terjedelemben lévő ráccsal lehet elérni! modellszám NA LT [l/s] Lv CSE Cikksz. MU HUF 50 0, , ) rátét műanyag kerettel 2) rátét es nemesacél kerettel X2 Komplett lefolyó Beépítési magasság 90 MM-től Advantix Top padlóösszefolyó visszatorlódásbiztos és mm között állítható vízzár, csatlakozóvezeték tisztítási lehetősége, 100x100 mm-es elfordítható és magasságban állítható rátét, es nemesacél rács, záródugó, szigetelő karima, kivehető szifon DIN EN 1253 minőségellenőrzött modellszám NA LT [l/s] ÉM Lv CSE Cikksz. MU HUF 50 0, , (DIN EN 1253 szerint) 1) rátét műanyag kerettel 2) rátét es nemesacél kerettel Komplett lefolyó Beépítési magasság 115 MM-től 100x100 mm-es elfordítható és magasságban állítható rátét, műanyag keret, es nemesacél rács, záródugó, szigetelő karima, kivehető szifon, lefolyócső gömbcsuklóval DIN EN 1253 minőségellenőrzött modellszám NA LT [l/s] Lv CSE Cikksz. MU HUF 50 0,

12 nem tartalmazza: szigetelő karima tisztítónyílás, 100x100 mm-es elfordítható és magasságban állítható rátét, műanyag keret, záródugó, es nemesacél rács, kivehető szifon, NA40-es befolyó, lefolyócső gömbcsuklóval záróvíz-magasság 50 mm modellszám NA LT [l/s] LTB [l/s] Lv CSE Cikksz. MU HUF 50 0,9 1, LTB = befolyó lefolyási teljesítménye 100x100 mm-es elfordítható és magasságban állítható rátét, műanyag keret, záródugó, es nemesacél rács, szigetelő karima, kivehető szifon, forgatható NA40-es befolyó, lefolyócső gömbcsuklóval DIN EN 1253 minőségellenőrzött modellszám NA LT [l/s] LTB [l/s] Lv CSE Cikksz. MU HUF 50 0,9 1, LTB = befolyó lefolyási teljesítménye 100x100 mm-es elfordítható és magasságban állítható rátét, műanyag keret, es nemesacél rács, záródugó, szigetelő karima, kivehető szifon, forgatható NA40-es befolyó, 90 -os lefolyócső gömbcsuklóval DIN EN 1253 minőségellenőrzött modellszám NA LT [l/s] LTB [l/s] CSE Cikksz. MU HUF 50 0,9 1, LTB = befolyó lefolyási teljesítménye 638

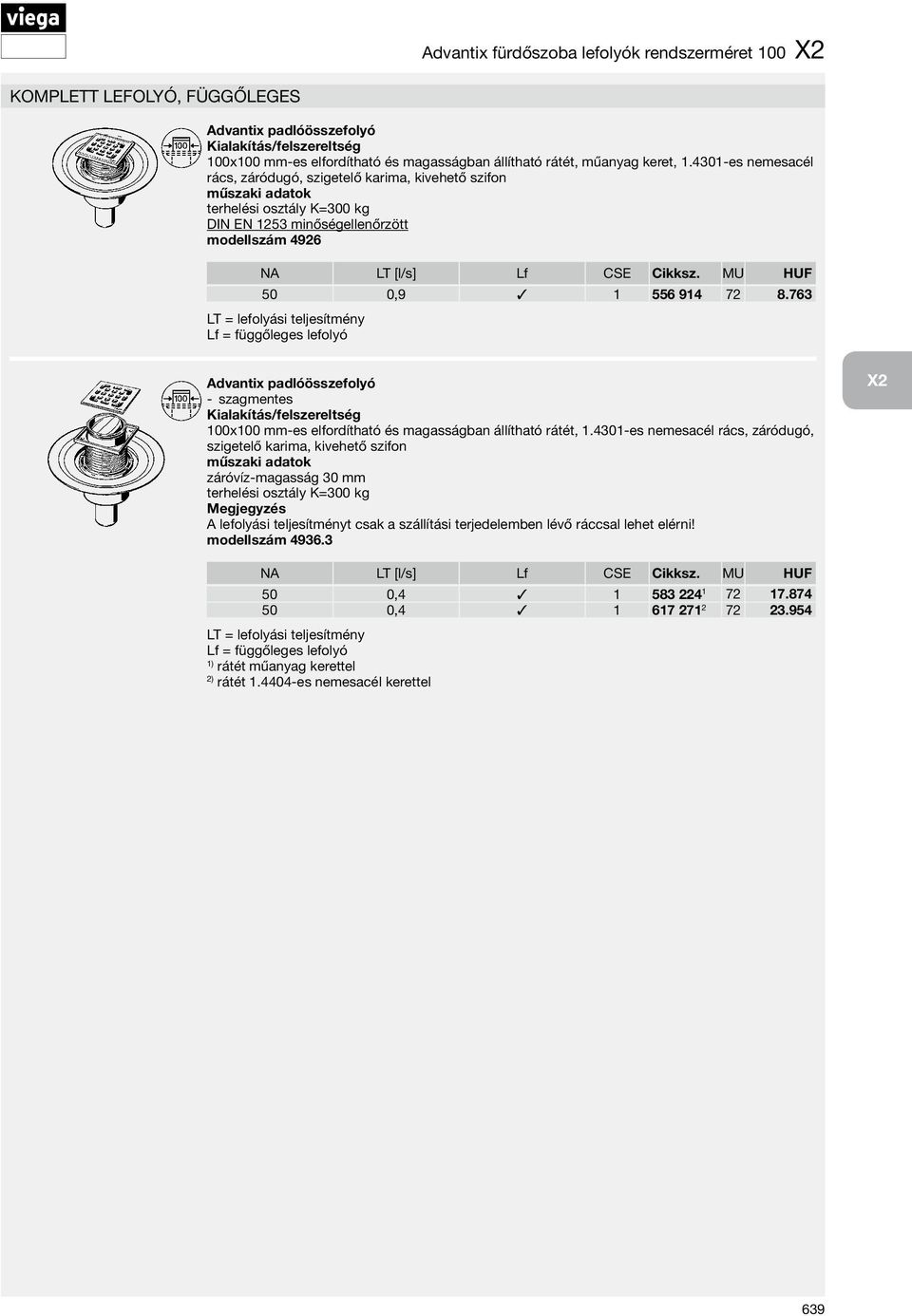

13 Advantix fürdőszoba lefolyók rendszerméret 100 X2 Komplett lefolyó, függőleges 100x100 mm-es elfordítható és magasságban állítható rátét, műanyag keret, es nemesacél rács, záródugó, szigetelő karima, kivehető szifon DIN EN 1253 minőségellenőrzött modellszám 4926 NA LT [l/s] Lf CSE Cikksz. MU HUF 50 0, Lf = függőleges lefolyó szagmentes 100x100 mm-es elfordítható és magasságban állítható rátét, es nemesacél rács, záródugó, szigetelő karima, kivehető szifon záróvíz-magasság 30 mm Megjegyzés A lefolyási teljesítményt csak a szállítási terjedelemben lévő ráccsal lehet elérni! modellszám X2 NA LT [l/s] Lf CSE Cikksz. MU HUF 50 0, , Lf = függőleges lefolyó 1) rátét műanyag kerettel 2) rátét es nemesacél kerettel 639

14 Alaptest, kombinált szigetelés Beépítési magasság 62 MM-től 62 mm, alaptest, (felújításokhoz) a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes nem tartalmazza: rátét építési védelem, Schlüter KERDI szigetelő gallér, szigetelő karima, kivehető szifon, 45 -os állítható lefolyóív záróvíz-magasság 25 mm Megjegyzés A lefolyási teljesítmény 10 mm víztorlódási magasság esetén érhető el! modellszám NA LT [l/s] ÉM CSE Cikksz. MU HUF 40/50 0, Alaptest, kombinált szigetelés Beépítési magasság 66 MM-től, saroklefolyók Advantix szifon (felújításokhoz) a következőkhöz: Advantix saroklefolyók átalakítása 66 mm beépítési magasságra az alábbiakhoz nem használható: Advantix saroklefolyó modell , az alábbiakhoz használható: Advantix saroklefolyó modell , , , csatlakozóvezeték tisztítási lehetősége, kivehető szűrőbetét záróvíz-magasság 25 mm Megjegyzés A lefolyási teljesítmény 10 mm víztorlódási magasság esetén érhető el! modellszám NA LT [l/s] CSE Cikksz. MU HUF 40/50 0, (DIN EN 1253 szerint) 640

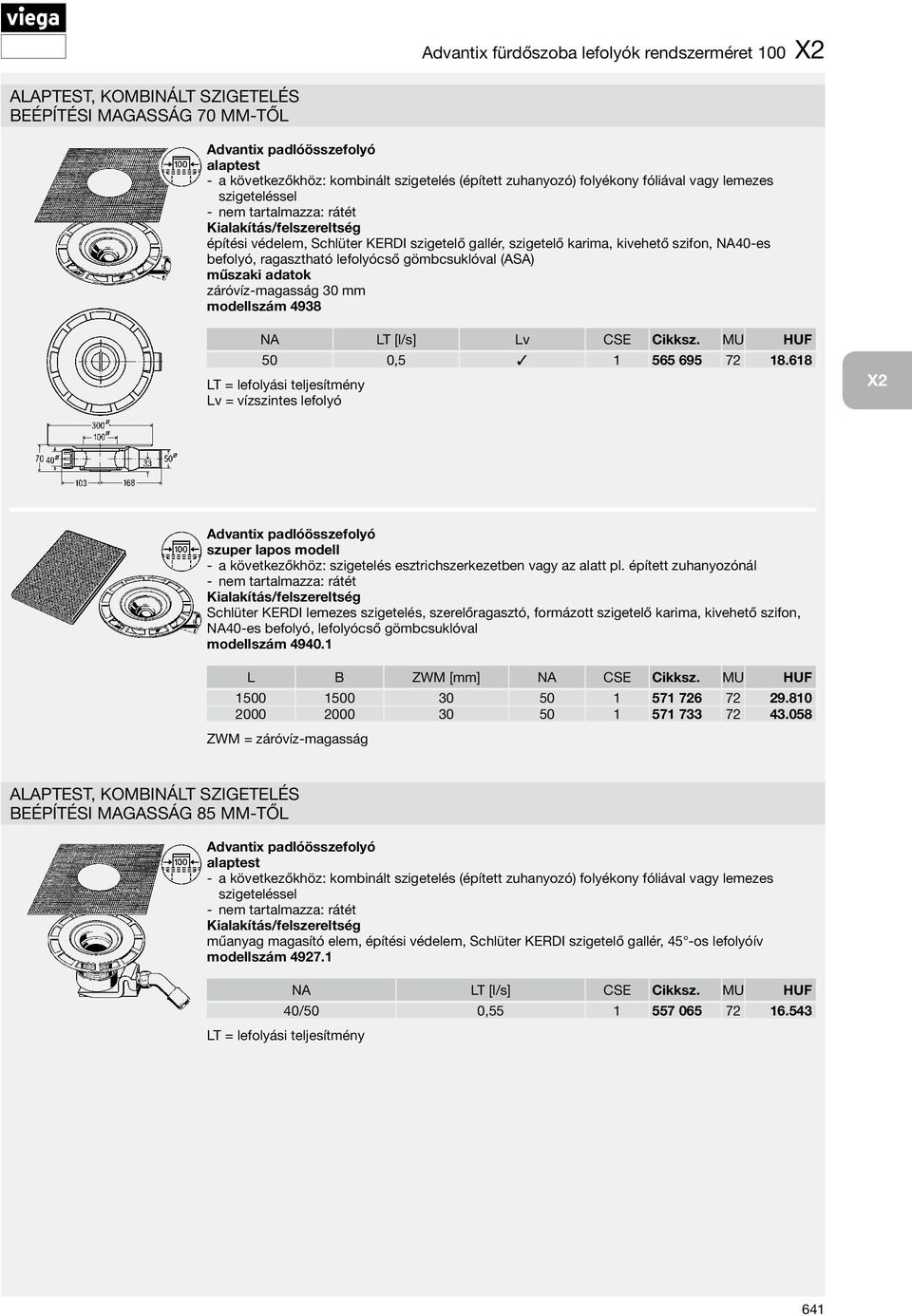

15 Advantix fürdőszoba lefolyók rendszerméret 100 X2 Alaptest, kombinált szigetelés Beépítési magasság 70 MM-től alaptest a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes nem tartalmazza: rátét építési védelem, Schlüter KERDI szigetelő gallér, szigetelő karima, kivehető szifon, NA40-es befolyó, ragasztható lefolyócső gömbcsuklóval (ASA) záróvíz-magasság 30 mm modellszám 4938 NA LT [l/s] Lv CSE Cikksz. MU HUF 50 0, X2 szuper lapos modell a következőkhöz: szigetelés esztrichszerkezetben vagy az alatt pl. épített zuhanyozónál nem tartalmazza: rátét Schlüter KERDI lemezes szigetelés, szerelőragasztó, formázott szigetelő karima, kivehető szifon, NA40-es befolyó, lefolyócső gömbcsuklóval modellszám L B ZWM [mm] NA CSE Cikksz. MU HUF ZWM = záróvíz-magasság Alaptest, kombinált szigetelés Beépítési magasság 85 MM-től alaptest a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes nem tartalmazza: rátét műanyag magasító elem, építési védelem, Schlüter KERDI szigetelő gallér, 45 -os lefolyóív modellszám NA LT [l/s] CSE Cikksz. MU HUF 40/50 0,

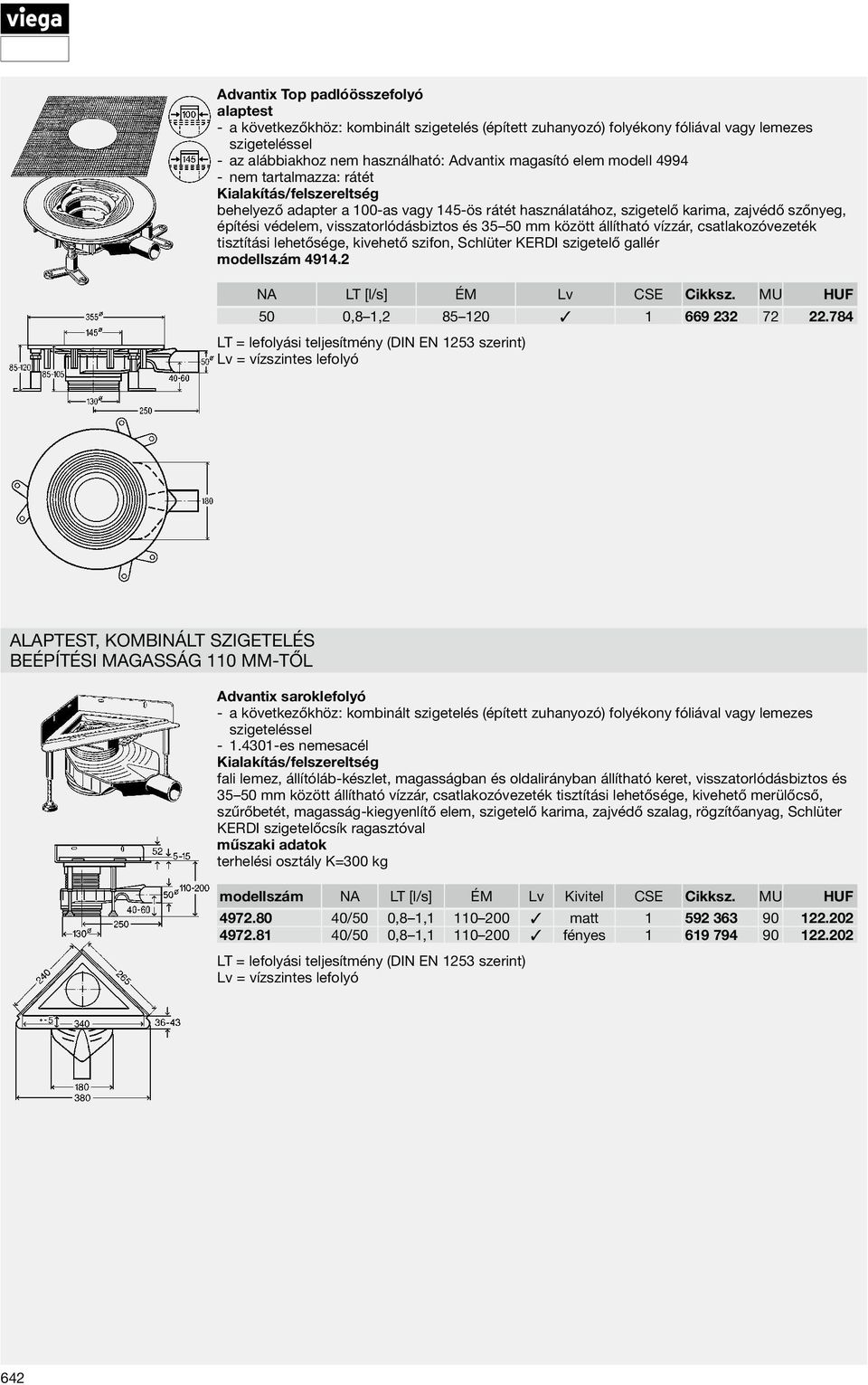

16 Advantix Top padlóösszefolyó alaptest a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes az alábbiakhoz nem használható: Advantix magasító elem modell 4994 nem tartalmazza: rátét behelyező adapter a 100-as vagy 145-ös rátét használatához, szigetelő karima, zajvédő szőnyeg, építési védelem, visszatorlódásbiztos és mm között állítható vízzár, csatlakozóvezeték tisztítási lehetősége, kivehető szifon, Schlüter KERDI szigetelő gallér modellszám NA LT [l/s] ÉM Lv CSE Cikksz. MU HUF 50 0,8 1, (DIN EN 1253 szerint) Alaptest, kombinált szigetelés Beépítési magasság 110 MM-től Advantix saroklefolyó a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes es nemesacél fali lemez, állítóláb-készlet, magasságban és oldalirányban állítható keret, visszatorlódásbiztos és mm között állítható vízzár, csatlakozóvezeték tisztítási lehetősége, kivehető merülőcső, szűrőbetét, magasság-kiegyenlítő elem, szigetelő karima, zajvédő szalag, rögzítőanyag, Schlüter KERDI szigetelőcsík ragasztóval modellszám NA LT [l/s] ÉM Lv Kivitel CSE Cikksz. MU HUF /50 0,8 1, matt /50 0,8 1, fényes (DIN EN 1253 szerint) 642

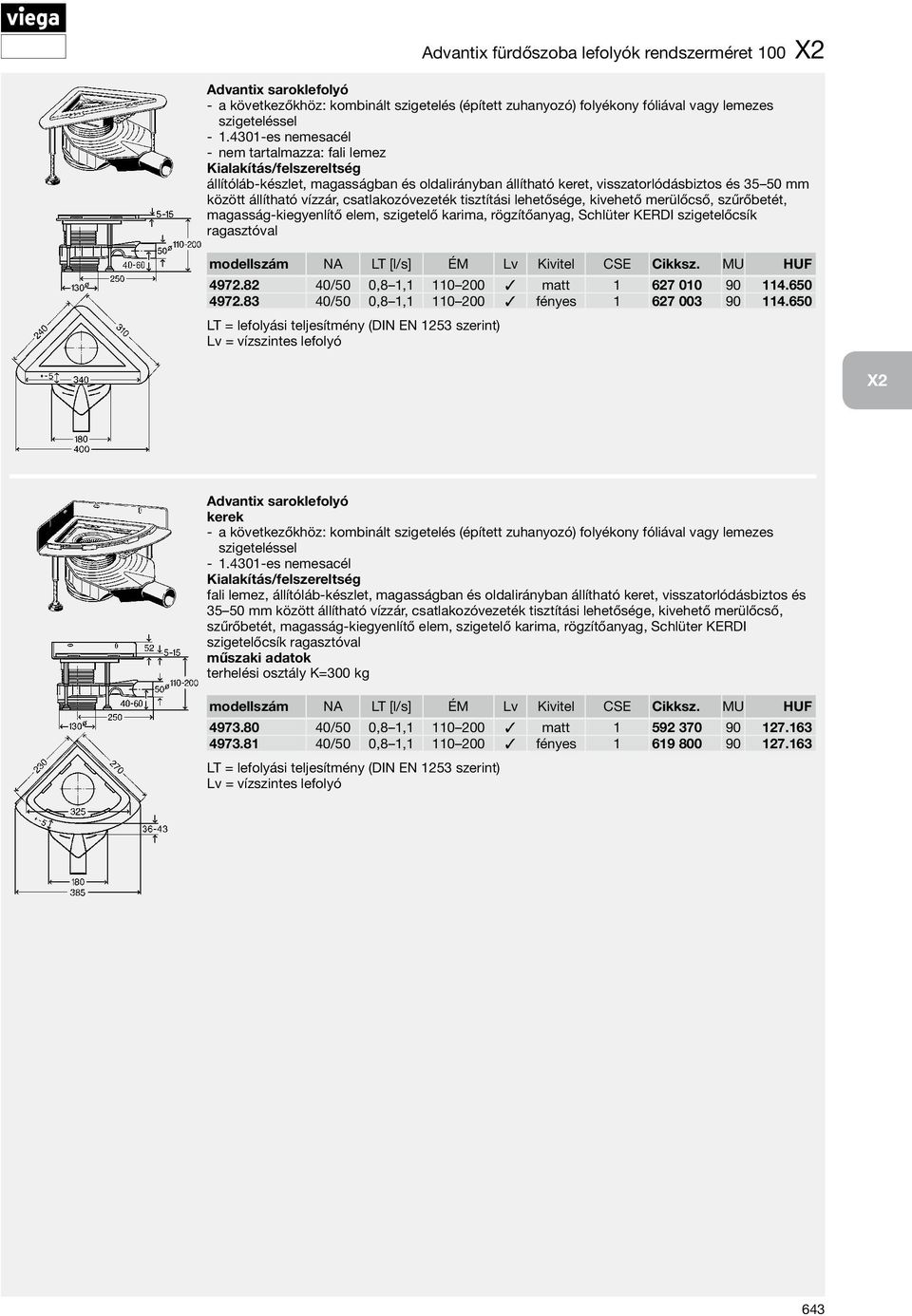

17 Advantix fürdőszoba lefolyók rendszerméret 100 X2 Advantix saroklefolyó a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes es nemesacél nem tartalmazza: fali lemez állítóláb-készlet, magasságban és oldalirányban állítható keret, visszatorlódásbiztos és mm között állítható vízzár, csatlakozóvezeték tisztítási lehetősége, kivehető merülőcső, szűrőbetét, magasság-kiegyenlítő elem, szigetelő karima, rögzítőanyag, Schlüter KERDI szigetelőcsík ragasztóval modellszám NA LT [l/s] ÉM Lv Kivitel CSE Cikksz. MU HUF /50 0,8 1, matt /50 0,8 1, fényes (DIN EN 1253 szerint) X2 Advantix saroklefolyó kerek a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes es nemesacél fali lemez, állítóláb-készlet, magasságban és oldalirányban állítható keret, visszatorlódásbiztos és mm között állítható vízzár, csatlakozóvezeték tisztítási lehetősége, kivehető merülőcső, szűrőbetét, magasság-kiegyenlítő elem, szigetelő karima, rögzítőanyag, Schlüter KERDI szigetelőcsík ragasztóval modellszám NA LT [l/s] ÉM Lv Kivitel CSE Cikksz. MU HUF /50 0,8 1, matt /50 0,8 1, fényes (DIN EN 1253 szerint) 643

18 Alaptest Beépítési magasság 90 MM-től Advantix Top padlóösszefolyó alaptest nem tartalmazza: rátét behelyező adapter a 100-as vagy 145-ös rátét használatához, szigetelő karima, záródugó, visszatorlódásbiztos és mm között állítható vízzár, csatlakozóvezeték tisztítási lehetősége, kivehető szifon modellszám NA LT [l/s] ÉM Lv CSE Cikksz. MU HUF 50 0,8 1, (DIN EN 1253 szerint) Alaptest Beépítési magasság 115 MM-től záródugó, szigetelő karima, kivehető szifon, lefolyócső gömbcsuklóval DIN EN 1253 minőségellenőrzött modellszám NA LT [l/s] Lv CSE Cikksz. MU HUF 50 0,

19 Advantix fürdőszoba lefolyók rendszerméret 100 X2 Tűzvédelem Advantix csőátvezetés R 120 a következőkhöz: polipropilén cső és csatlakoztatott vízzáras szifon kőzetgyapot, csatlakozóidom általános építésfelügyeleti engedéllyel (ABZ), Z sz. DIBt engedéllyel modellszám NA CSE Cikksz. MU HUF X2 R 120 alaptest a következőkhöz: beépítés F30 F120 tűzállósági osztályú min. 150 mm vastag födémbe PP nem tartalmazza: rátét záródugó, szigetelő karima, kivehető szifon DIN EN 1253 minőségellenőrzött, általános építésfelügyeleti engedéllyel (ABZ), Z sz. DIBt engedéllyel modellszám NA LT [l/s] Lf CSE Cikksz. MU HUF 50 0, (DIN EN 1253 szerint) Lf = függőleges lefolyó 645

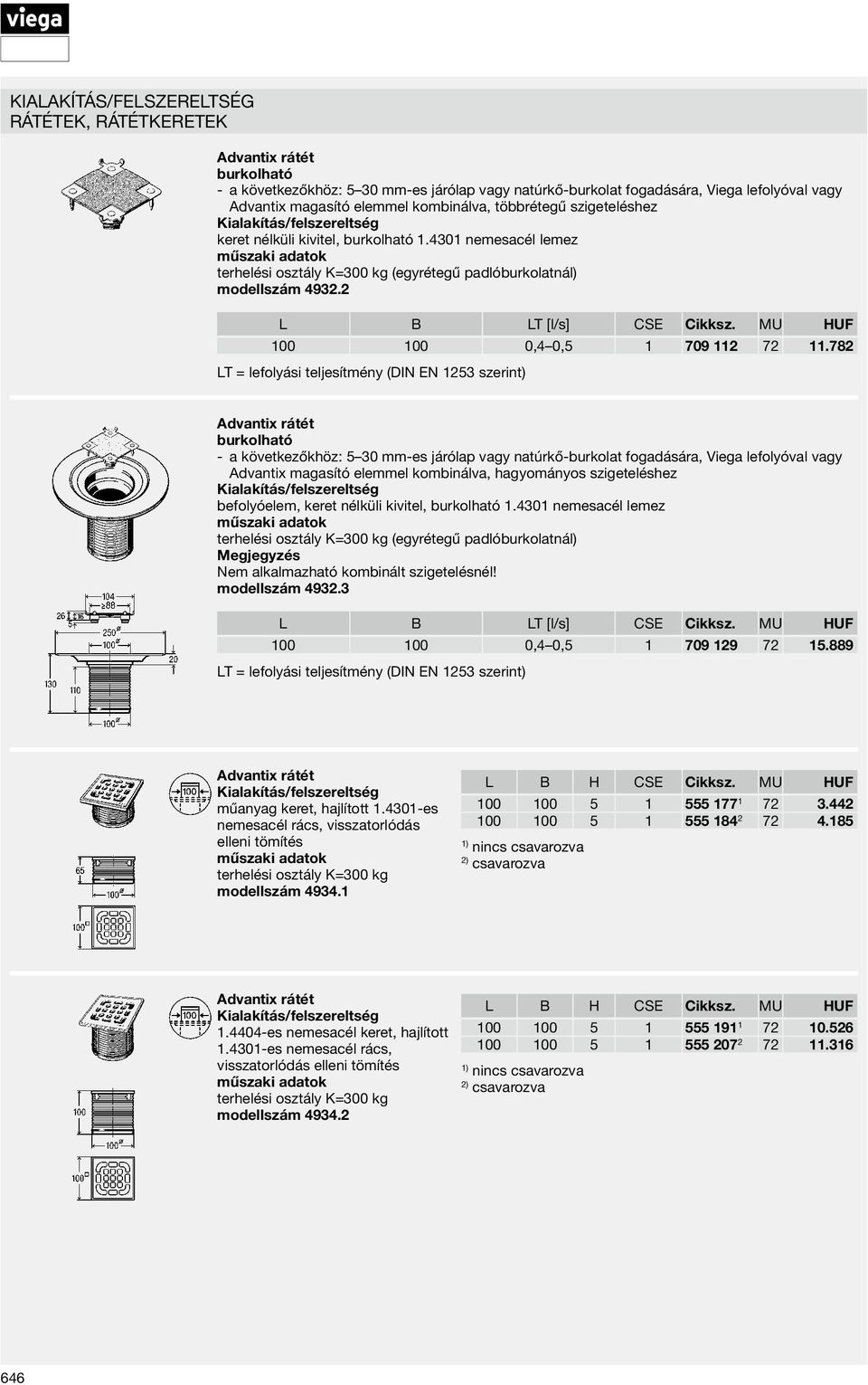

20 Rátétek, rátétkeretek Advantix rátét burkolható a következőkhöz: 5 30 mm-es járólap vagy natúrkő-burkolat fogadására, Viega lefolyóval vagy Advantix magasító elemmel kombinálva, többrétegű szigeteléshez keret nélküli kivitel, burkolható nemesacél lemez (egyrétegű padlóburkolatnál) modellszám L B LT [l/s] CSE Cikksz. MU HUF ,4 0, (DIN EN 1253 szerint) Advantix rátét burkolható a következőkhöz: 5 30 mm-es járólap vagy natúrkő-burkolat fogadására, Viega lefolyóval vagy Advantix magasító elemmel kombinálva, hagyományos szigeteléshez befolyóelem, keret nélküli kivitel, burkolható nemesacél lemez (egyrétegű padlóburkolatnál) Megjegyzés Nem alkalmazható kombinált szigetelésnél! modellszám L B LT [l/s] CSE Cikksz. MU HUF ,4 0, (DIN EN 1253 szerint) Advantix rátét műanyag keret, hajlított es nemesacél rács, visszatorlódás elleni tömítés modellszám ) nincs csavarozva 2) csavarozva Advantix rátét es nemesacél keret, hajlított es nemesacél rács, visszatorlódás elleni tömítés modellszám ) nincs csavarozva 2) csavarozva 646

21 Advantix fürdőszoba lefolyók rendszerméret 100 X2 Advantix rátét csavarozva es nemesacél keret, tömör es nemesacél rács, visszatorlódás elleni tömítés terhelési osztály L=1500 kg modellszám Advantix rátét lezárható, tömör es nemesacél keret, csavarozott es nemesacél borítólemez, visszatorlódás elleni tömítés terhelési osztály L=1500 kg modellszám X2 Advantix rátét műanyag keret, hajlított es nemesacél rács, visszatorlódás elleni tömítés modellszám ) nincs csavarozva 2) csavarozva Advantix rátét es nemesacél keret, hajlított es nemesacél rács, visszatorlódás elleni tömítés modellszám ) nincs csavarozva 2) csavarozva Advantix rátét csavarozva es nemesacél keret, tömör es nemesacél rács, visszatorlódás elleni tömítés terhelési osztály L=1500 kg modellszám Advantix renováló rátét a következőkhöz: beépítés új járólap-burkolatba régi lefolyó fölé es nemesacél keret, es nemesacél rács modellszám Advantix rátétkeret a következőkhöz: 143x143-as Advantix rács az alábbiakhoz nem használható: Visign RS5 modell , műanyag keret, visszatorlódás elleni tömítés modellszám L B CSE Cikksz. MU HUF

22 Advantix rátétkeret a következőkhöz: 94x94-es Advantix rács műanyag keret, visszatorlódás elleni tömítés modellszám L B CSE Cikksz. MU HUF Advantix renováló rátét a következőkhöz: beépítés új járólap-burkolatba régi lefolyó fölé es nemesacél keret, es nemesacél rács modellszám Advantix rátétkeret az alábbiakhoz nem használható: Visign RS5 modell , es nemesacél keret, visszatorlódás elleni tömítés modellszám L B CSE Cikksz. MU HUF ) Advantix rácshoz, 94x94 mm 2) Advantix rácshoz, 143x143 mm Advantix záródugó a következőkhöz: nemesacél rátétkeret menetes furatainak lezárása modellszám DK CSE Cikksz. MU HUF DK = darabszám a készletben Advantix renoválókeret a következőkhöz: beépítés új járólap-burkolatba régi lefolyó fölé es nemesacél modellszám L B CSE Cikksz. MU HUF Advantix renoválókeret a következőkhöz: beépítés új járólap-burkolatba régi lefolyó fölé es nemesacél modellszám L B CSE Cikksz. MU HUF Advantix rátétkeret a következőkhöz: kerek Advantix rács Ø es nemesacél keret, visszatorlódás elleni tömítés modellszám 4962 Ø CSE Cikksz. MU HUF Advantix renoválókeret a következőkhöz: beépítés új járólap-burkolatba régi lefolyó fölé es nemesacél modellszám Ø CSE Cikksz. MU HUF

23 Advantix fürdőszoba lefolyók rendszerméret 100 X2 Nemesacél rácsok es nemesacél hajlított modellszám ) nem csavarozható 2) csavarozható es nemesacél tömör menetes furat, csavarok terhelési osztály L=1500 kg modellszám X es nemesacél hajlított modellszám ) nem csavarozható 2) csavarozható es nemesacél tömör menetes furat, csavarok terhelési osztály L=1500 kg modellszám Advantix lezárólemez es nemesacél tömör menetes furat, csavarok terhelési osztály L=1500 kg modellszám Visign rácsok Visign RS1 az alábbiakhoz használható: Advantix rátétkeret cikkszám es nemesacél tömör befolyóminta lézerrel kialakítva, matt felület modellszám

24 Visign RS2 az alábbiakhoz használható: Advantix rátétkeret cikkszám es nemesacél tömör befolyóminta lézerrel kialakítva, matt felület modellszám Visign RS3 az alábbiakhoz használható: Advantix rátétkeret cikkszám es nemesacél tömör befolyóminta lézerrel kialakítva, matt felület modellszám Visign RS4 az alábbiakhoz használható: Advantix rátétkeret cikkszám es nemesacél tömör befolyóminta lézerrel kialakítva, matt felület modellszám Visign RS5 az alábbiakhoz használható: Advantix rátétkeret cikkszám egyrétegű biztonsági üveg (ESG) nemesacél korong modellszám L B H Kivitel CSE Cikksz. MU HUF üveg áttetsző/világosszürke üveg átlátszó/fekete Visign az alábbiakhoz használható: Advantix rátétkeret modell műanyag modellszám L B H Kivitel CSE Cikksz. MU HUF krómozott Visign RS11 az alábbiakhoz használható: Advantix rátétkeret modell es nemesacél tömör befolyóminta lézerrel kialakítva, matt felület modellszám Ø H CSE Cikksz. MU HUF

25 Visign RS12 az alábbiakhoz használható: Advantix rátétkeret modell es nemesacél tömör befolyóminta lézerrel kialakítva, matt felület modellszám Advantix fürdőszoba lefolyók rendszerméret 100 X2 Ø H CSE Cikksz. MU HUF Visign RS13 az alábbiakhoz használható: Advantix rátétkeret modell es nemesacél tömör befolyóminta lézerrel kialakítva, matt felület modellszám X2 Ø H CSE Cikksz. MU HUF Visign RS14 az alábbiakhoz használható: Advantix rátétkeret modell es nemesacél tömör befolyóminta lézerrel kialakítva, matt felület modellszám Ø H CSE Cikksz. MU HUF Visign RS15 az alábbiakhoz használható: Advantix rátétkeret modell 4962 egyrétegű biztonsági üveg (ESG) nemesacél korong modellszám Ø H Kivitel CSE Cikksz. MU HUF üveg áttetsző/világosszürke üveg átlátszó/fekete Rácsok, saroklefolyók Visign EA es nemesacél modellszám L H Kivitel CSE Cikksz. MU HUF matt fényes Visign EA es nemesacél modellszám L H Kivitel CSE Cikksz. MU HUF matt fényes

26 Visign EA es nemesacél modellszám L H Kivitel CSE Cikksz. MU HUF matt fényes Visign EA4 a következőkhöz: max. 15 mm vastag, járólap vagy natúrkő-burkolat fogadására es nemesacél modellszám L H Kivitel CSE Cikksz. MU HUF matt Visign EA es nemesacél modellszám L H Kivitel CSE Cikksz. MU HUF matt fényes Visign EA es nemesacél modellszám L H Kivitel CSE Cikksz. MU HUF matt fényes Visign EA es nemesacél modellszám L H Kivitel CSE Cikksz. MU HUF matt fényes Visign EA14 a következőkhöz: max. 15 mm vastag, járólap vagy natúrkő-burkolat fogadására es nemesacél modellszám L H Kivitel CSE Cikksz. MU HUF matt

27 Advantix fürdőszoba lefolyók rendszerméret 100 X2 Tömítések Advantix magasító elem Lf CSE Cikksz. MU HUF a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes Lf = függőleges lefolyó az alábbiakhoz nem használható: modell , 4938, 4939, Advantix Top padlóösszefolyó modell , műanyag szigetelő karima, építési védelem, Schlüter KERDI szigetelő gallér modellszám 4925 X2 Advantix lemezes szigetelés a következőkhöz: vékony ágyazati szigetelés modellszám , , Advantix szigetelő karima a következőkhöz: padlóösszefolyó, erkély-/teraszlefolyó, kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes az alábbiakhoz használható: Advantix magasító elem modell polimerbeton építési védelem, esztrichszőnyeg beöntve, üvegszövetgallér modellszám 4924 CSE Cikksz. MU HUF Advantix magasító elem szigetelő karima, záródugó, visszatorlódás elleni tömítés modellszám CSE Cikksz. MU HUF

28 Advantix magasság-kiegyenlítő elem a következőkhöz: magasságkiegyenlítés mm visszatorlódás elleni tömítés modellszám 4947 CSE Cikksz. MU HUF Advantix magasító elem nemesacél szigetelő karima, O-gyűrű, rögzítőcsavarok, visszatorlódás elleni tömítés modellszám d CSE Cikksz. MU HUF Advantix szigetelő karima a következőkhöz: összekötés forrólevegős hegesztéssel vagy hegesztés nyílt lánggal, Advantix magasító elem, padlóösszefolyó, erkély-/teraszlefolyó rozsdamentes nemesacél lágyítószermentes szigetelő gallér, EPDM szigetelőlemez 500x500, üvegszálbetét, bitumen alsó réteg, rögzítőgyűrű Megjegyzés A gyártói előírásokat figyelembe kell venni! PHOENIX gyártmány (Resitrix Classic 3,1 mm vastag)! a DIN 7864 és az U.E.A.t.c. irányelv szerint bevizsgálva modellszám CSE Cikksz. MU HUF Advantix szigetelő gallér a következőkhöz: összekötés forrólevegős hegesztéssel vagy hegesztés nyílt lánggal, Advantix magasító elem, padlóösszefolyó, erkély-/teraszlefolyó EPDM lágyítószermentes üvegszálbetét, polimerrel módosított bitumen alsó réteg Megjegyzés A gyártói előírásokat figyelembe kell venni! PHOENIX gyártmány (Resitrix Classic 3,1 mm vastag)! a DIN 7864 és az U.E.A.t.c. irányelv szerint bevizsgálva modellszám lefolyó-ø-höz L B CSE Cikksz. MU HUF Tartozékok Advantix rögzítőgyűrű rozsdamentes nemesacél O-gyűrű, rögzítőcsavarok modellszám CSE Cikksz. MU HUF Advantix szűrőbetét a következőkhöz: padlóösszefolyó Ø 100 rátéttel modellszám 4958 CSE Cikksz. MU HUF

29 Advantix fürdőszoba lefolyók rendszerméret 100 X2 Advantix szagzár 2 billenő csappantyú modellszám CSE Cikksz. MU HUF Advantix szagzár szifon, 2 billenő csappantyú modellszám LT [l/s] CSE Cikksz. MU HUF 0, Advantix szagzár LT [l/s] CSE Cikksz. MU HUF a következőkhöz: beépítés 2008-ig gyártott kivitelű műanyag 0, rátétbe szifon, hajlított es nemesacél rács, 2 billenő csappantyú modellszám X2 Süllyesztett fejű csavar készlet a következőkhöz: nemesacél rátét és rács modellszám M L DK CSE Cikksz. MU HUF DK = darabszám a készletben Szerszámbetét csavarbetét az alábbiakhoz használható: süllyesztett fejű csavar készlet modell modellszám CSE Cikksz. MU HUF
