1 Vízelvezetés-technika X1 Advantix padlóvíztelenítés X1

2 Advantix padlóösszefolyók Az Advantix padlóösszefolyók megfelelnek mindazon követelményeknek, melyeket a jelenleg a vízelvezetéstechnikával szemben támasztanak: DIN EN 1253 szabvány szerint bevizsgált és minőségellenőrzött Környezetbarát PP (polipropilén) és kiváló minőségű rozsdamentes acél A megadott lefolyási teljesítmények fürdőszoba- és padlóösszefolyók esetében 20 mm-es elárasztásnak, míg erkély- és teraszlefolyók esetében 35 mm-es, a rács fölött értelmezett elárasztásnak felelnek meg (a DIN EN 1253 szabvány alapján) Alkalmazási területek Tűzvédelem Hagyományos tömítések Lefolyók többrétegű szigetelésekhez Fürdőszoba-design és belső építészet Fontos szempont tervezéshez és kiválasztáshoz A szükséges lefolyási teljesítmény A lefolyócsonk kialakítása függőleges/vízszintes kifolyás A rendelkezésre álló beépítési magasság a padlószerkezetben A szigetelési rendszer kiválasztása hagyományos- vagy folyékony fólia-szigetelés A rácsok mérete és kialakítása 94, 143 mm/anyaga, formatervezése (rácskeretek 100, 153 mm) Moduláris rendszerfelépítés és rendszerméretek Annak érdekében, hogy az említett alkalmazási területekre a legjobb megoldást tudja kínálni, a Viega egy könnyen kezelhető moduláris rendszert fejlesztett ki. Egy adott rendszerméreten belül a lefolyó alaptestek, tömítőelemek, rátétek és rácsok egymással kombinálhatók. A kínálatban két terméktípus áll rendelkezésre, különböző rendszerméretekkel: Advantix fürdőszobalefolyó 100-as rendszerméret Kevés és közepes vízmennyiségekhez, pl. magánlakások. 100 mm-es fürdőszoba-, tető-, erkély- és teraszlefolyók Advantix fürdőszobalefolyó 145-ös rendszerméret Nagyobb vízmennyiségek elvezetésére, pl. kórházak, sportcsarnokok, uszodák. 145 mm-es padlóösszefolyók Megjegyzés az alkalmazáshoz A felhasznált anyagok lakóépületnek megfelelő terhelésekre lettek méretezve. Ebből kifolyólag az alábbi korlátozások érvényesek: A szagzáron keresztül csak háztartási szennyvizet szabad elvezetni, forró vizet csak rövid ideig, max. 95 C-ig Dugulások elhárítására nem használható semmilyen kémiai, vegyi tisztítószer A felületek tisztítására csak ártalmatlan tisztítószerek használhatók Visszatorlódásgátlók csak a számukra megfelelő helyeken alkalmazhatók 602

3 Advantix padlóvíztelenítés X1 Tartalomjegyzék Zuhanylefolyók 604 Saroklefolyók 611 Advantix 100-as rendszerméret Padlóösszefolyók 614 Tűzvédelem 618 Erkély- és teraszlefolyók 618 Magasító elemek és tömítések 622 Lefolyók kombinált szigetelésekhez 623 Toldatok és rátétkeretek 631 Nemesacél rácsok 633 Visign rácsok 634 Tartozékok 636 Advantix 145-ös rendszerméret Padlóösszefolyók 638 Tűzvédelem 640 Magasító elemek és tömítések 641 Lefolyók kombinált szigetelésekhez 643 Toldatok és rátétkeretek 645 Nemesacél rácsok 647 Visign rácsok 649 Pincei összefolyók 651 X1 EAN-kód Az EAN-szám a gyártó állandó azonosítójából ( ), valamint a mindenkori hatjegyű cikkszámból, ennél a példánál , áll. Az utolsó hat pozíciónak az adott cikkszámra történő cseréjével kapjuk meg az EAN-kódot. 603

4 Zuhanylefolyók Advantix Vario zuhanylefolyó alaptest, tetszőleges méretre vágható a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes szigeteléssel kiváló minőségű műanyag állítóláb-készlet, záróelem, öntisztító lefolyókészlet, magasságban állítható járóléc-tartó, magasság-kiegyenlítő elem, szigetelő karima, szigetelési tartozékok, gérvágó keret Modellszám LT [l/s] L H Cs.e. Cikksz. MU HUF 0,4 0, Advantix járóléc Visign SR1 az alábbiakhoz használható: Advantix Vario zuhanylefolyó modell szerelési tartozékok, matt fedőlap Modellszám L MK Cs.e. Cikksz. MU HUF MK = matt kivitel Advantix járóléc Visign SR2 az alábbiakhoz használható: Advantix Vario zuhanylefolyó modell szerelési tartozékok, fényes fedőlap Modellszám L FK Cs.e. Cikksz. MU HUF FK = fényes kivitel Advantix tartozékkészlet DK Cs.e. Cikksz. MU HUF a következőkhöz: natúrkő-burkolat 30 mm-ig az alábbiakhoz használható: DK = darabszám a készletben Advantix járóléc Visign SR1 modell , Advantix járóléc Visign SR2 modell , Advantix Vario zuhanylefolyó modell Modellszám Advantix tartozékkészlet az alábbiakhoz használható: Advantix járóléc Visign SR1 modell , Advantix járóléc Visign SR2 modell Modellszám FK MK Cs.e. Cikksz. MU HUF FK = fényes kivitel MK = matt kivitel 604

5 Advantix padlóvíztelenítés X1 Advantix tisztítási segédeszköz a következőkhöz: tisztító szívóharang (WC-pumpa) az alábbiakhoz használható: Advantix Vario zuhanylefolyó modell Modellszám Cs.e. Cikksz. MU HUF Advantix szerszám a következőkhöz: minden Advantix rács kivétele Modellszám Cs.e. Cikksz. MU HUF X1 Advantix szigetelőszalag a következőkhöz használható alkatrész: Advantix Vario zuhanylefolyó modell Modellszám Advantix szerelőragasztó a következőkhöz használható alkatrész: Advantix Vario zuhanylefolyó modell Modellszám térfogat Cs.e. Cikksz. MU HUF Sorjátlanító Modellszám 2043 Cs.e. Cikksz. MU HUF Advantix zuhanylefolyó Basic alaptest a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes szigeteléssel es nemesacél állítóláb-készlet, visszatorlódásbiztos és mm között állítható vízzár, csatlakozóvezeték tisztítási lehetősége, kivehető merülőcső, szűrőbetét, magasság-kiegyenlítő elem, homokszórt szigetelő karima Modellszám L LT [l/s] ÉM Cs.e. Cikksz. MU HUF 750 0, , , , ,

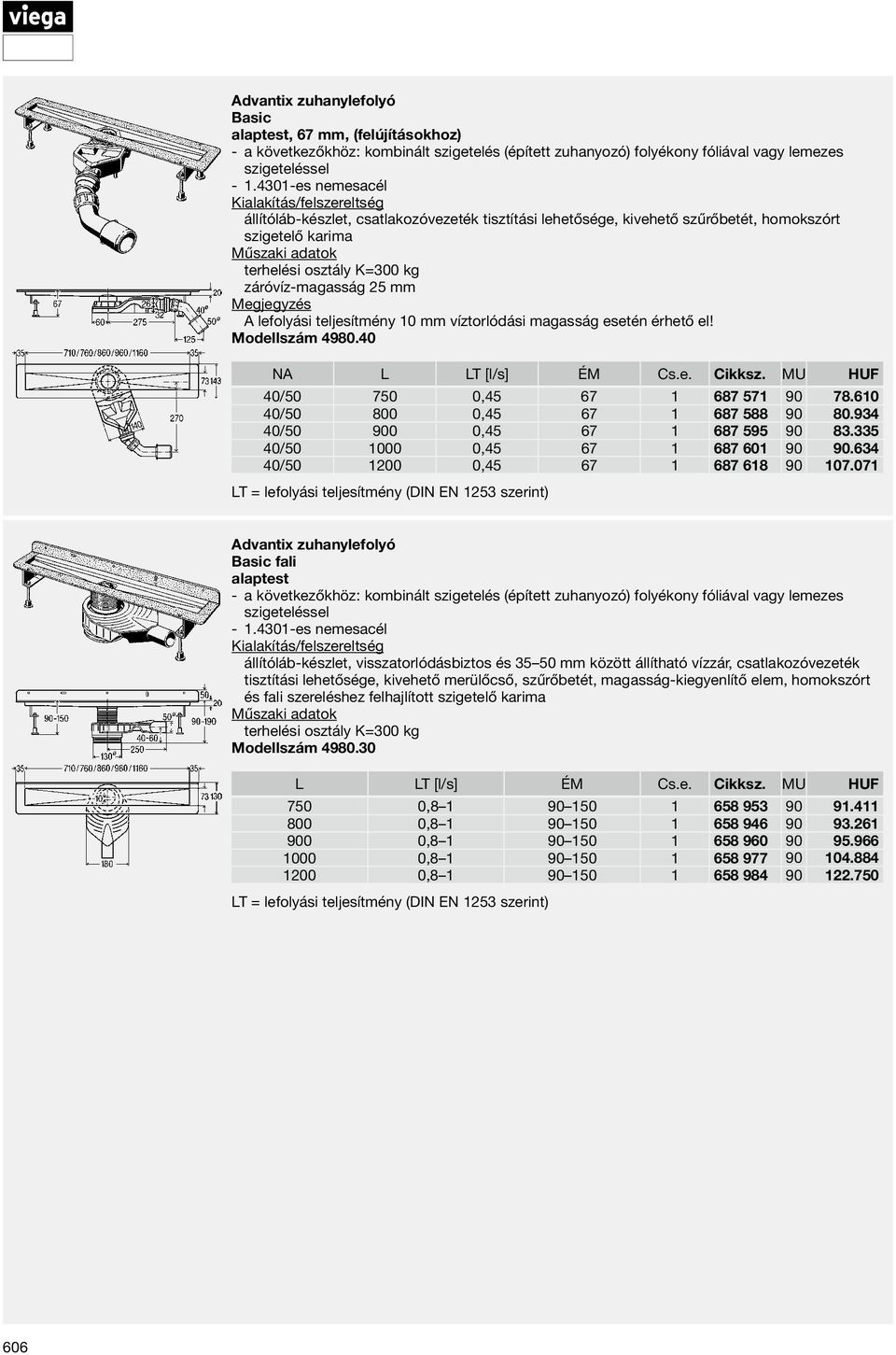

6 Advantix zuhanylefolyó Basic alaptest, 67 mm, (felújításokhoz) a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes szigeteléssel es nemesacél állítóláb-készlet, csatlakozóvezeték tisztítási lehetősége, kivehető szűrőbetét, homokszórt szigetelő karima záróvíz-magasság 25 mm Megjegyzés A lefolyási teljesítmény 10 mm víztorlódási magasság esetén érhető el! Modellszám NA L LT [l/s] ÉM Cs.e. Cikksz. MU HUF 40/ , / , / , / , / , Advantix zuhanylefolyó Basic fali alaptest a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes szigeteléssel es nemesacél állítóláb-készlet, visszatorlódásbiztos és mm között állítható vízzár, csatlakozóvezeték tisztítási lehetősége, kivehető merülőcső, szűrőbetét, magasság-kiegyenlítő elem, homokszórt és fali szereléshez felhajlított szigetelő karima Modellszám L LT [l/s] ÉM Cs.e. Cikksz. MU HUF 750 0, , , , ,

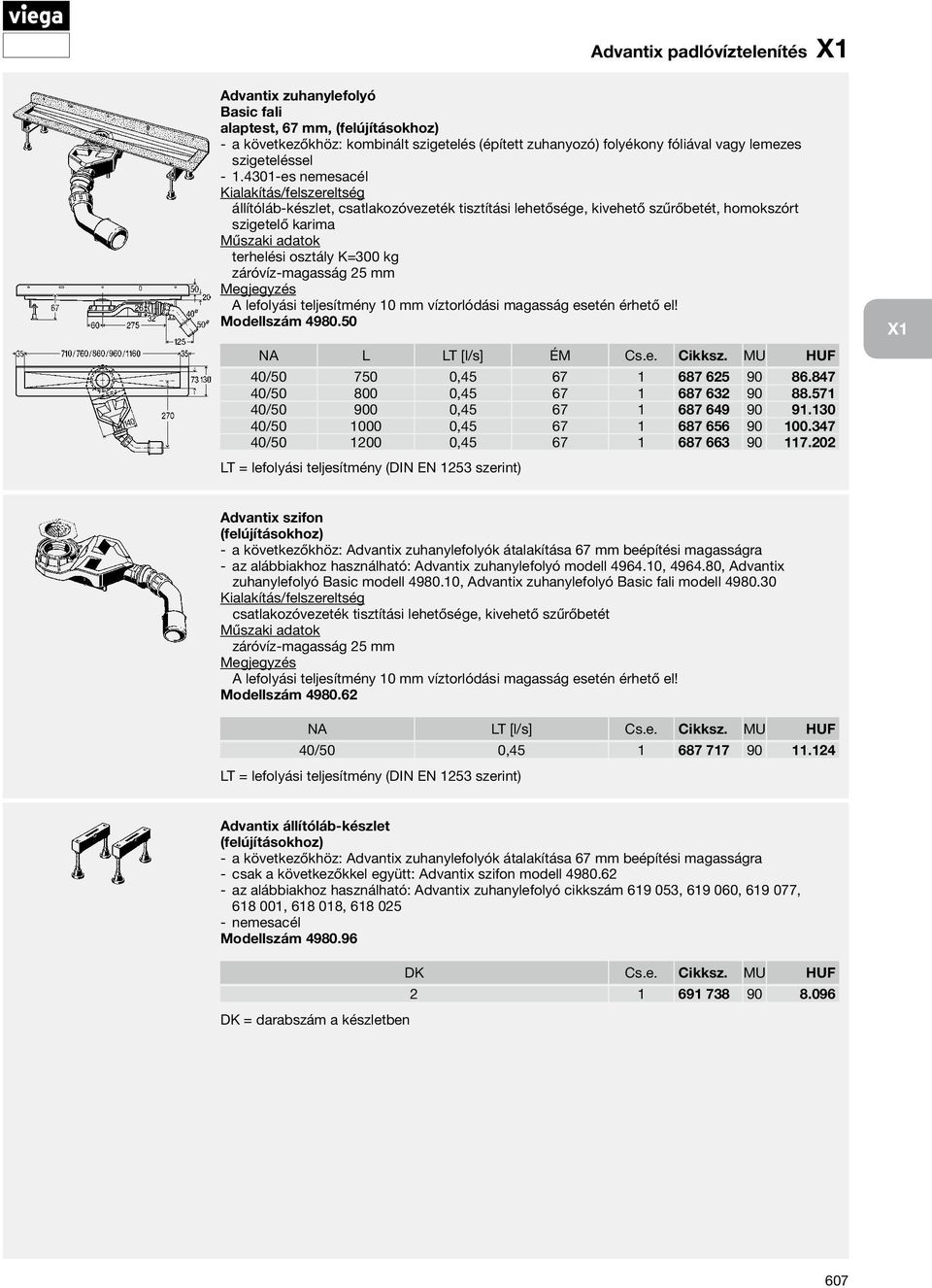

7 Advantix padlóvíztelenítés X1 Advantix zuhanylefolyó Basic fali alaptest, 67 mm, (felújításokhoz) a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes szigeteléssel es nemesacél állítóláb-készlet, csatlakozóvezeték tisztítási lehetősége, kivehető szűrőbetét, homokszórt szigetelő karima záróvíz-magasság 25 mm Megjegyzés A lefolyási teljesítmény 10 mm víztorlódási magasság esetén érhető el! Modellszám NA L LT [l/s] ÉM Cs.e. Cikksz. MU HUF 40/ , / , / , / , / , X1 Advantix szifon (felújításokhoz) a következőkhöz: Advantix zuhanylefolyók átalakítása 67 mm beépítési magasságra az alábbiakhoz használható: Advantix zuhanylefolyó modell , , Advantix zuhanylefolyó Basic modell , Advantix zuhanylefolyó Basic fali modell csatlakozóvezeték tisztítási lehetősége, kivehető szűrőbetét záróvíz-magasság 25 mm Megjegyzés A lefolyási teljesítmény 10 mm víztorlódási magasság esetén érhető el! Modellszám NA LT [l/s] Cs.e. Cikksz. MU HUF 40/50 0, Advantix állítóláb-készlet (felújításokhoz) a következőkhöz: Advantix zuhanylefolyók átalakítása 67 mm beépítési magasságra csak a következőkkel együtt: Advantix szifon modell az alábbiakhoz használható: Advantix zuhanylefolyó cikkszám , , , , , nemesacél Modellszám DK Cs.e. Cikksz. MU HUF DK = darabszám a készletben 607

8 Advantix állítóláb-készlet a következőkhöz: Advantix zuhanylefolyók átalakítása 67 mm beépítési magasságra csak a következőkkel együtt: Advantix szifon modell az alábbiakhoz használható: Advantix zuhanylefolyó cikkszám , , , nemesacél Modellszám DK Cs.e. Cikksz. MU DK = darabszám a készletben Advantix állítóláb-készlet DK Cs.e. Cikksz. MU HUF (felújításokhoz) az alábbiakhoz használható: Advantix zuhanylefolyó Basic DK = darabszám a készletben modell , , Advantix zuhanylefolyó Basic fali modell csak a következőkkel együtt: Advantix szifon modell nemesacél Modellszám Advantix zuhanylefolyó a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes szigeteléssel es nemesacél matt Visign ER1 rács, magasságban és oldalirányban állítható keret, visszatorlódásbiztos és mm között állítható vízzár, csatlakozóvezeték tisztítási lehetősége, kivehető merülőcső, szűrőbetét, magasság-kiegyenlítő elem, szigetelő karima Modellszám L LT [l/s] ÉM MK Cs.e. Cikksz. MU HUF 750 0, kérésre 800 0, kérésre 900 0, kérésre , kérésre , kérésre MK = matt kivitel Advantix zuhanylefolyó a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes szigeteléssel es nemesacél magasságban és oldalirányban állítható keret, visszatorlódásbiztos és mm között állítható vízzár, csatlakozóvezeték tisztítási lehetősége, kivehető merülőcső, szűrőbetét, magasság-kiegyenlítő elem, szigetelő karima Modellszám L LT [l/s] ÉM MK Cs.e. Cikksz. MU HUF 750 0, kérésre 800 0, kérésre 900 0, kérésre , kérésre , kérésre MK = matt kivitel 608

9 Advantix padlóvíztelenítés X1 Rácskeret magasságban és oldalirányban állítható Modellszám L FK Cs.e. Cikksz. MU HUF kérésre kérésre kérésre kérésre kérésre FK = fényes kivitel 45 -os lefolyóív ragasztható Modellszám NA Cs.e. Cikksz. MU HUF kérésre X1 Advantix szigetelőszalag a következőkhöz: Advantix Basic zuhanylefolyó, nemesacél Advantix zuhanyrács Modellszám , Advantix szerelőragasztó a következőkhöz: nemesacél Advantix zuhanyrács, Advantix saroklefolyó, szuper lapos padlóösszefolyó Schlüter KERDI szigetelő gallérral Modellszám tartalom Cs.e. Cikksz. MU HUF Visign ER es nemesacél Modellszám L FK MK Cs.e. Cikksz. MU HUF FK = fényes kivitel MK = matt kivitel Visign ER es nemesacél Modellszám L FK MK Cs.e. Cikksz. MU HUF FK = fényes kivitel MK = matt kivitel 609

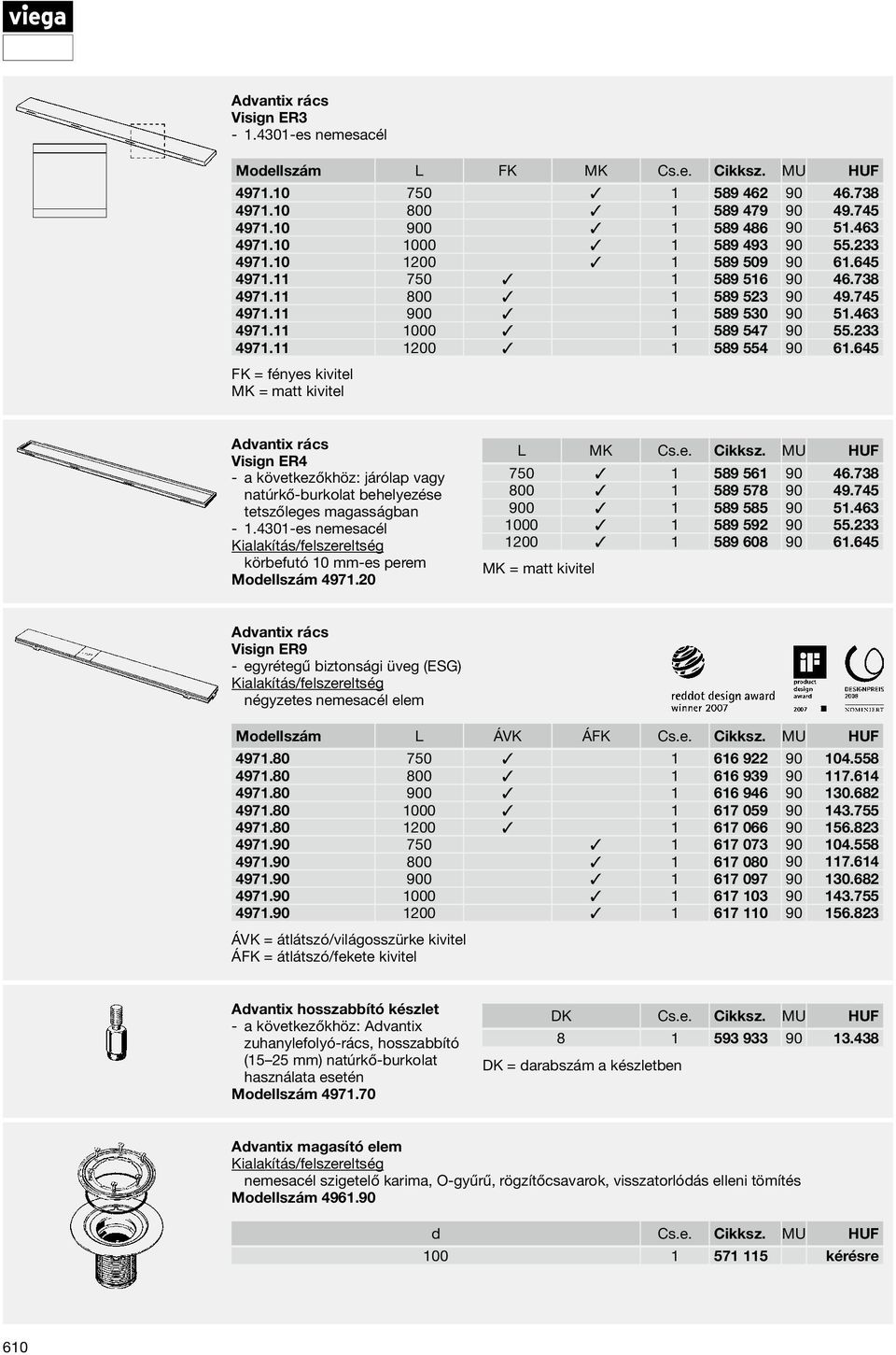

10 Visign ER es nemesacél Modellszám L FK MK Cs.e. Cikksz. MU HUF FK = fényes kivitel MK = matt kivitel Visign ER4 a következőkhöz: járólap vagy natúrkő-burkolat behelyezése tetszőleges magasságban es nemesacél körbefutó 10 mm-es perem Modellszám L MK Cs.e. Cikksz. MU HUF MK = matt kivitel Visign ER9 egyrétegű biztonsági üveg (ESG) négyzetes nemesacél elem Modellszám L ÁVK ÁFK Cs.e. Cikksz. MU HUF ÁVK = átlátszó/világosszürke kivitel ÁFK = átlátszó/fekete kivitel Advantix hosszabbító készlet a következőkhöz: Advantix zuhanylefolyó-rács, hosszabbító (15 25 mm) natúrkő-burkolat használata esetén Modellszám DK Cs.e. Cikksz. MU HUF DK = darabszám a készletben Advantix magasító elem nemesacél szigetelő karima, O-gyűrű, rögzítőcsavarok, visszatorlódás elleni tömítés Modellszám d Cs.e. Cikksz. MU HUF kérésre 610

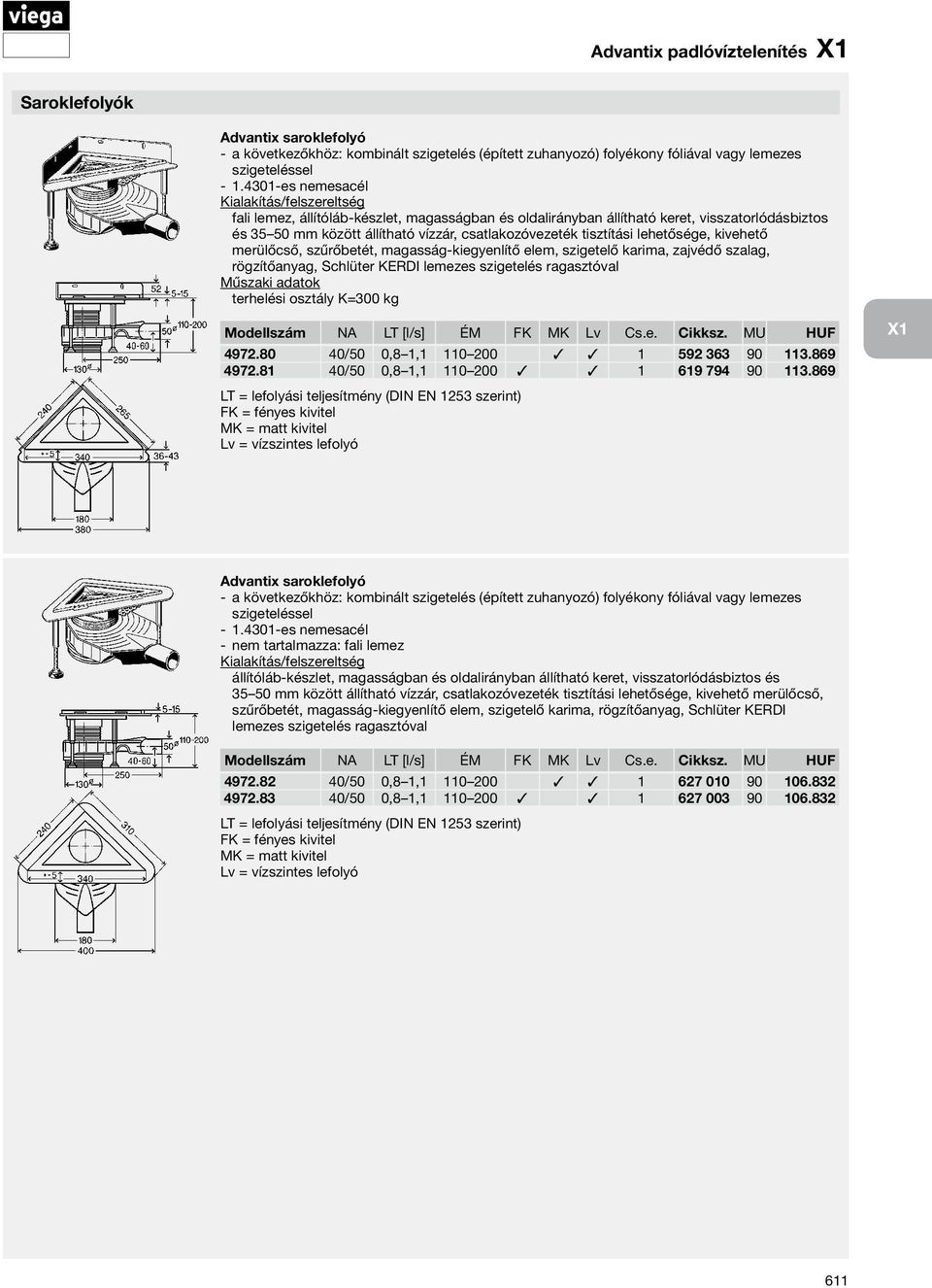

11 Advantix padlóvíztelenítés X1 Saroklefolyók Advantix saroklefolyó a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes szigeteléssel es nemesacél fali lemez, állítóláb-készlet, magasságban és oldalirányban állítható keret, visszatorlódásbiztos és mm között állítható vízzár, csatlakozóvezeték tisztítási lehetősége, kivehető merülőcső, szűrőbetét, magasság-kiegyenlítő elem, szigetelő karima, zajvédő szalag, rögzítőanyag, Schlüter KERDI lemezes szigetelés ragasztóval Modellszám NA LT [l/s] ÉM FK MK Lv Cs.e. Cikksz. MU HUF /50 0,8 1, /50 0,8 1, FK = fényes kivitel MK = matt kivitel X1 Advantix saroklefolyó a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes szigeteléssel es nemesacél nem tartalmazza: fali lemez állítóláb-készlet, magasságban és oldalirányban állítható keret, visszatorlódásbiztos és mm között állítható vízzár, csatlakozóvezeték tisztítási lehetősége, kivehető merülőcső, szűrőbetét, magasság-kiegyenlítő elem, szigetelő karima, rögzítőanyag, Schlüter KERDI lemezes szigetelés ragasztóval Modellszám NA LT [l/s] ÉM FK MK Lv Cs.e. Cikksz. MU HUF /50 0,8 1, /50 0,8 1, FK = fényes kivitel MK = matt kivitel 611

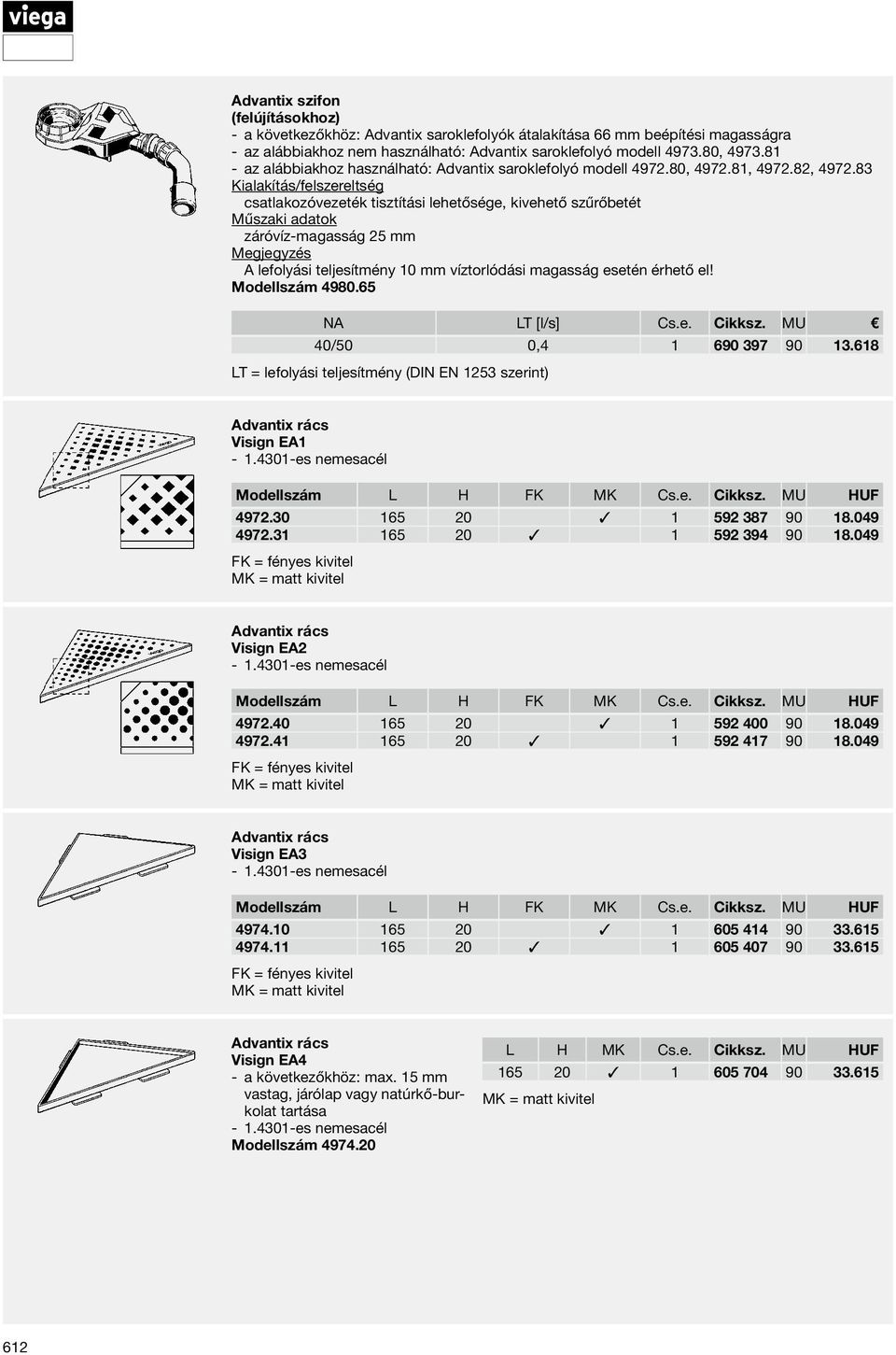

12 Advantix szifon (felújításokhoz) a következőkhöz: Advantix saroklefolyók átalakítása 66 mm beépítési magasságra az alábbiakhoz nem használható: Advantix saroklefolyó modell , az alábbiakhoz használható: Advantix saroklefolyó modell , , , csatlakozóvezeték tisztítási lehetősége, kivehető szűrőbetét záróvíz-magasság 25 mm Megjegyzés A lefolyási teljesítmény 10 mm víztorlódási magasság esetén érhető el! Modellszám NA LT [l/s] Cs.e. Cikksz. MU 40/50 0, Visign EA es nemesacél Modellszám L H FK MK Cs.e. Cikksz. MU HUF FK = fényes kivitel MK = matt kivitel Visign EA es nemesacél Modellszám L H FK MK Cs.e. Cikksz. MU HUF FK = fényes kivitel MK = matt kivitel Visign EA es nemesacél Modellszám L H FK MK Cs.e. Cikksz. MU HUF FK = fényes kivitel MK = matt kivitel Visign EA4 a következőkhöz: max. 15 mm vastag, járólap vagy natúrkő-burkolat tartása es nemesacél Modellszám L H MK Cs.e. Cikksz. MU HUF MK = matt kivitel 612

13 Advantix padlóvíztelenítés X1 Advantix saroklefolyó kerek a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes szigeteléssel es nemesacél fali lemez, állítóláb-készlet, magasságban és oldalirányban állítható keret, visszatorlódásbiztos és mm között állítható vízzár, csatlakozóvezeték tisztítási lehetősége, kivehető merülőcső, szűrőbetét, magasság-kiegyenlítő elem, szigetelő karima, rögzítőanyag, Schlüter KERDI lemezes szigetelés ragasztóval Modellszám NA LT [l/s] ÉM FK MK Lv Cs.e. Cikksz. MU HUF /50 0,8 1, /50 0,8 1, FK = fényes kivitel MK = matt kivitel X1 Visign EA es nemesacél Modellszám L H FK MK Cs.e. Cikksz. MU HUF FK = fényes kivitel MK = matt kivitel Visign EA es nemesacél Modellszám L H FK MK Cs.e. Cikksz. MU HUF FK = fényes kivitel MK = matt kivitel Visign EA es nemesacél Modellszám L H FK MK Cs.e. Cikksz. MU HUF FK = fényes kivitel MK = matt kivitel Visign EA14 a következőkhöz: max. 15 mm vastag, járólap vagy natúrkő-burkolat tartása es nemesacél Modellszám L H MK Cs.e. Cikksz. MU HUF MK = matt kivitel 613

14 Advantix 100-as rendszerméret Padlóösszefolyók Az Advantix fürdőszobalefolyók az átlagosnál kisebb vízmennyiségeknek felelnek meg, pl. privátlakások. Az erkély-, és teraszlefolyók hőszigetelés nélküli kisebb tetőkre is alkalmazhatók. Tartalom Visign zuhanylefolyók Visign saroklefolyók Fürdőszobalefolyók Tűzvédelmi lefolyók Erkély-, és teraszlefolyók Hagyományos magasítóelemek és tömítések Lefolyók többrétegű szigetelésekhez Rátétek és rátétkeretek Rozsdamentes rácsok Visign-rácsok Tartozékok Műszaki jellemzők Rendszerméret 100 mm Lefolyási teljesítmény max. 1,1 l/s Névleges átmérő NA 50, vagy NA 70 Hozzáfolyás NA 40 Rácsméret 94 x 94 mm, vagy 143 x 143 mm Rácsok rozsdamentes acélból, alapanyag , vagy Tömítőkarima Ø 265 mm a szigetelőréteg bekötésére Kivehető szagzár Advantix Top padlóösszefolyó alaptest nem tartalmazza: rátét behelyező adapter a 100-as vagy 145-ös rátét használatához, szigetelő karima, zárókupak, visszatorlódásbiztos és mm között állítható vízzár, csatlakozóvezeték tisztítási lehetősége, kivehető szifon Modellszám NA LT [l/s] ÉM Lv Cs.e. Cikksz. MU HUF 50 0,8 1, Advantix Top padlóösszefolyó szigetelő karima, zárókupak, visszatorlódásbiztos és mm között állítható vízzár, csatlakozóvezeték tisztítási lehetősége, 100x100 mm-es elfordítható és magasságban állítható rátét, es nemesacél rács, kivehető szifon DIN EN 1253 minőségellenőrzött Modellszám NA LT [l/s] ÉM Lv Cs.e. Cikksz. MU HUF 50 0, , ) rátét műanyag kerettel 2) rátét es nemesacél kerettel 614

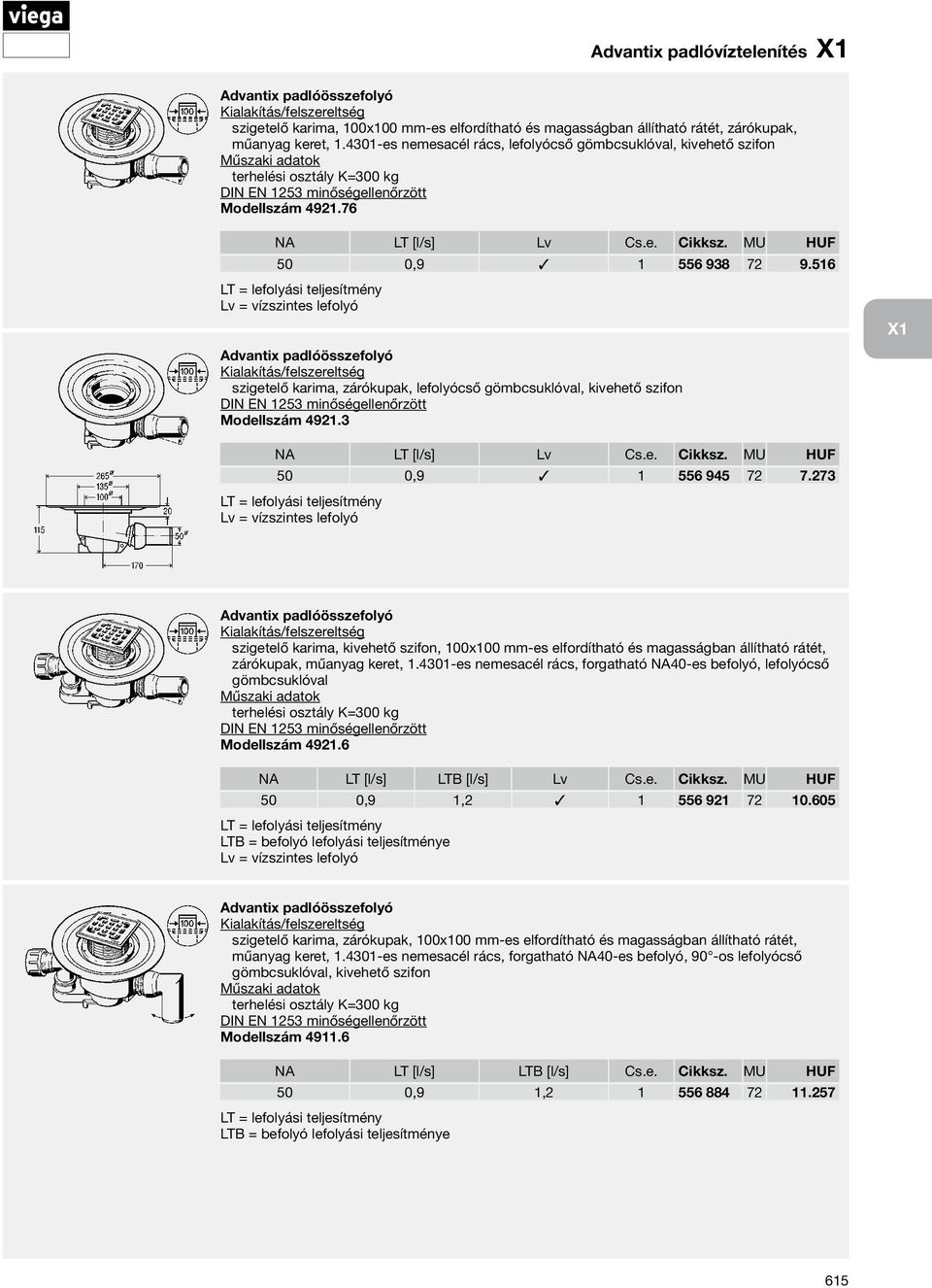

15 Advantix padlóvíztelenítés X1 szigetelő karima, 100x100 mm-es elfordítható és magasságban állítható rátét, zárókupak, műanyag keret, es nemesacél rács, lefolyócső gömbcsuklóval, kivehető szifon DIN EN 1253 minőségellenőrzött Modellszám NA LT [l/s] Lv Cs.e. Cikksz. MU HUF 50 0, szigetelő karima, zárókupak, lefolyócső gömbcsuklóval, kivehető szifon DIN EN 1253 minőségellenőrzött Modellszám X1 NA LT [l/s] Lv Cs.e. Cikksz. MU HUF 50 0, szigetelő karima, kivehető szifon, 100x100 mm-es elfordítható és magasságban állítható rátét, zárókupak, műanyag keret, es nemesacél rács, forgatható NA40-es befolyó, lefolyócső gömbcsuklóval DIN EN 1253 minőségellenőrzött Modellszám NA LT [l/s] LTB [l/s] Lv Cs.e. Cikksz. MU HUF 50 0,9 1, LTB = befolyó lefolyási teljesítménye szigetelő karima, zárókupak, 100x100 mm-es elfordítható és magasságban állítható rátét, műanyag keret, es nemesacél rács, forgatható NA40-es befolyó, 90 -os lefolyócső gömbcsuklóval, kivehető szifon DIN EN 1253 minőségellenőrzött Modellszám NA LT [l/s] LTB [l/s] Cs.e. Cikksz. MU HUF 50 0,9 1, LTB = befolyó lefolyási teljesítménye 615

16 szigetelő karima, zárókupak, 100x100 mm-es elfordítható és magasságban állítható rátét, műanyag keret, es nemesacél rács, kivehető szifon DIN EN 1253 minőségellenőrzött Modellszám 4926 NA LT [l/s] Lf Cs.e. Cikksz. MU HUF 50 0, Lf = függőleges lefolyó szagmentes szigetelő karima, 100x100 mm-es elfordítható és magasságban állítható rátét, zárókupak, es nemesacél rács, kivehető szifon záróvíz-magasság 30 mm Megjegyzés A lefolyási teljesítményt csak a szállítási terjedelemben lévő ráccsal lehet elérni! Modellszám NA LT [l/s] Lf Cs.e. Cikksz. MU HUF 50 0, , Lf = függőleges lefolyó 1) rátét műanyag kerettel 2) rátét es nemesacél kerettel szigetelő karima, 100x100 mm-es elfordítható és magasságban állítható rátét, zárókupak, műanyag keret, es nemesacél rács, NA40-es befolyó, lefolyócső gömbcsuklóval, kivehető szifon záróvíz-magasság 30 mm Modellszám NA LT [l/s] Lv Cs.e. Cikksz. MU HUF 50 0, szigetelő karima, 150x150 mm-es elfordítható és magasságban állítható rátét, zárókupak, műanyag keret, es nemesacél rács, NA40-es befolyó, lefolyócső gömbcsuklóval, kivehető szifon záróvíz-magasság 30 mm Modellszám NA LT [l/s] Lv Cs.e. Cikksz. MU HUF 50 0,

17 Advantix padlóvíztelenítés X1 szigetelő karima, 100x100 mm-es elfordítható és magasságban állítható rátét, zárókupak, műanyag keret, es nemesacél rács, NA40-es befolyó, 90 -os lefolyócső gömbcsuklóval, kivehető szifon záróvíz-magasság 30 mm Modellszám NA LT [l/s] Cs.e. Cikksz. MU HUF 50 0, X1 szagmentes szigetelő karima, 100x100 mm-es elfordítható és magasságban állítható rátét, zárókupak, es nemesacél rács, NA40-es befolyó, lefolyócső gömbcsuklóval, kivehető szifon záróvíz-magasság 30 mm Megjegyzés A lefolyási teljesítményt csak a szállítási terjedelemben lévő ráccsal lehet elérni! Modellszám NA LT [l/s] Lv Cs.e. Cikksz. MU HUF 50 0, , ) rátét műanyag kerettel 2) rátét es nemesacél kerettel nem tartalmazza: szigetelő karima tisztítónyílás, 100x100 mm-es elfordítható és magasságban állítható rátét, zárókupak, műanyag keret, es nemesacél rács, NA40-es befolyó, lefolyócső gömbcsuklóval, kivehető szifon záróvíz-magasság 50 mm Modellszám NA LT [l/s] LTB [l/s] Lv Cs.e. Cikksz. MU HUF 50 0,9 1, LTB = befolyó lefolyási teljesítménye 617

18 Advantix 100-as rendszerméret Tűzvédelem R 120 alaptest a következőkhöz: beépítés F30 F120 tűzállósági osztályú min. 150 mm vastag födémbe PP nem tartalmazza: rátét szigetelő karima, kivehető szifon, zárókupak DIN EN 1253 minőségellenőrzött, általános építésfelügyeleti engedéllyel (ABZ), Z sz. DIBt engedéllyel Modellszám NA LT [l/s] Lf Cs.e. Cikksz. MU HUF 50 0, Lf = függőleges lefolyó Advantix csőátvezetés R 120 a következőkhöz: polipropilén cső és csatlakoztatott vízzáras szifon kőzetgyapot általános építésfelügyeleti engedéllyel (ABZ), Z sz. DIBt engedéllyel Modellszám NA Cs.e. Cikksz. MU HUF Advantix 100-as rendszerméret Erkély- és teraszlefolyók Advantix erkély-/teraszlefolyó nem tartalmazza: szifon szigetelő karima, 100x100 mm-es elfordítható és magasságban állítható rátét, zárókupak, műanyag keret, es nemesacél rács DIN EN 1253 minőségellenőrzött Modellszám NA LT [l/s] Lv Cs.e. Cikksz. MU HUF 50 2,

19 Advantix padlóvíztelenítés X1 Advantix erkély-/teraszlefolyó alaptest nem tartalmazza: szifon, rátét szigetelő karima, zárókupak DIN EN 1253 minőségellenőrzött Modellszám NA LT [l/s] Lv Cs.e. Cikksz. MU HUF 50 2, Advantix erkély-/teraszlefolyó nem tartalmazza: szifon szigetelő karima, 100x100 mm-es elfordítható és magasságban állítható rátét, zárókupak, műanyag keret, es nemesacél rács DIN EN 1253 minőségellenőrzött Modellszám X1 NA LT [l/s] Lf Cs.e. Cikksz. MU HUF 50 2, , Lf = függőleges lefolyó Advantix erkély-/teraszlefolyó alaptest nem tartalmazza: szifon, rátét szigetelő karima, zárókupak DIN EN 1253 minőségellenőrzött Modellszám NA LT [l/s] Lf Cs.e. Cikksz. MU HUF 50 2, , Lf = függőleges lefolyó Advantix erkély-/teraszlefolyó nem tartalmazza: szifon szigetelő karima, zárókupak, kavicsfogó terhelési osztály H=150 kg DIN EN 1253 minőségellenőrzött Modellszám NA LT [l/s] Lv Cs.e. Cikksz. MU HUF 50 2,

20 Advantix erkély-/teraszlefolyó nem tartalmazza: szifon szigetelő karima, zárókupak, kavicsfogó terhelési osztály H=150 kg DIN EN 1253 minőségellenőrzött Modellszám NA LT [l/s] Lf Cs.e. Cikksz. MU HUF 50 2, , Lf = függőleges lefolyó Advantix erkély-/teraszlefolyó nem tartalmazza: szigetelő karima, szifon műanyag Ø 100 kerek rács, zárókupak Modellszám NA LT [l/s] Lv Cs.e. Cikksz. MU HUF 50 2, Advantix erkély-/teraszlefolyó nem tartalmazza: szigetelő karima, szifon műanyag Ø 100 kerek rács, zárókupak Modellszám NA LT [l/s] Lf Cs.e. Cikksz. MU HUF 50 2, Lf = függőleges lefolyó Advantix bedugható lefolyó a következőkhöz: nem tömített padlószerkezet nem tartalmazza: szigetelő karima kivehető szifon, es nemesacél keret, es nemesacél rács, többszörös ajaktömítés NA100-as csövekhez és karmantyúkhoz és HT-, PVC- és öntöttvas csövekhez záróvíz-magasság 50 mm Modellszám 4937 NA LT [l/s] Cs.e. Cikksz. MU HUF 100 0,

21 Advantix padlóvíztelenítés X1 Advantix bedugható lefolyó a következőkhöz: nem tömített padlószerkezet szagmentes nem tartalmazza: szigetelő karima kivehető szifon, es nemesacél keret, es nemesacél rács, többszörös ajaktömítés NA100-as csövekhez és karmantyúkhoz és HT-, PVC- és öntöttvas csövekhez záróvíz-magasság 30 mm Modellszám NA LT [l/s] Cs.e. Cikksz. MU HUF 100 0, X1 Advantix bedugható lefolyó a következőkhöz: nem tömített padlószerkezet nem tartalmazza: szigetelő karima fagybiztos és kivehető visszatorlódás-záró szagzárként, ös nemesacél keret, es nemesacél rács, többszörös ajaktömítés NA100-as csövekhez és karmantyúkhoz és HT-, PVCés öntöttvas csövekhez Modellszám NA LT [l/s] Cs.e. Cikksz. MU HUF 100 0, Advantix esővízlefolyó a következőkhöz: csővezeték-csatlakozó NA50 ről 100 ra kivehető lombfogó, lengőcsappantyú, tisztítócsappantyú DIN EN 1451 szerint Modellszám 4970 NA LT [l/s] Lf Cs.e. Cikksz. MU HUF Lf = függőleges lefolyó 621

22 Advantix 100-as rendszerméret Magasító elemek és tömítések Advantix magasító elem szigetelő karima, zárókupak, visszatorlódás elleni tömítés Modellszám Cs.e. Cikksz. MU HUF Advantix magasság-kiegyenlítő elem a következőkhöz: magasságkiegyenlítés mm visszatorlódás elleni tömítés Modellszám 4947 Cs.e. Cikksz. MU HUF Advantix szigetelő karima a következőkhöz: összekötés forrólevegős hegesztéssel vagy hegesztés nyílt lánggal, Advantix magasító elem, padlóösszefolyó, erkély-/teraszlefolyó rozsdamentes nemesacél lágyítószermentes EPDM szigetelőlemez 500x500, üvegszálbetét, bitumen alsó réteg, rögzítőgyűrű Megjegyzés A gyártói előírásokat figyelembe kell venni! PHOENIX gyártmány (Resitrix Classic 3,1 mm vastag)! a DIN 7864 és az U.E.A.t.c. irányelv szerint bevizsgálva Modellszám Cs.e. Cikksz. MU HUF Advantix szigetelő gallér a következőkhöz: összekötés forrólevegős hegesztéssel vagy hegesztés nyílt lánggal, Advantix magasító elem, padlóösszefolyó, erkély-/teraszlefolyó EPDM lágyítószermentes üvegszálbetét, polimerrel módosított bitumen alsó réteg Megjegyzés A gyártói előírásokat figyelembe kell venni! PHOENIX gyártmány (Resitrix Classic 3,1 mm vastag)! a DIN 7864 és az U.E.A.t.c. irányelv szerint bevizsgálva Modellszám lefolyó-ø-höz L Sz Cs.e. Cikksz. MU HUF Advantix rögzítőgyűrű rozsdamentes nemesacél O-gyűrű, rögzítőcsavarok Modellszám Cs.e. Cikksz. MU HUF

23 Advantix padlóvíztelenítés X1 Advantix 100-as rendszerméret Lefolyók kombinált szigetelésekhez Advantix Top padlóösszefolyó a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes szigeteléssel szigetelő karima, zajvédő szőnyeg, építési védelem, visszatorlódásbiztos és mm között állítható vízzár, csatlakozóvezeték tisztítási lehetősége, 100x100 mm-es elfordítható és magasságban állítható rátét, es nemesacél rács, kivehető szifon, Schlüter KERDI szigetelő gallér Modellszám NA LT [l/s] ÉM Lv Cs.e. Cikksz. MU HUF 50 0, , ) rátét műanyag kerettel 2) rátét es nemesacél kerettel X1 Advantix Top padlóösszefolyó alaptest a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes szigeteléssel nem tartalmazza: rátét behelyező adapter a 100-as vagy 145-ös rátét használatához, szigetelő karima, zajvédő szőnyeg, építési védelem, visszatorlódásbiztos és mm között állítható vízzár, csatlakozóvezeték tisztítási lehetősége, kivehető szifon, Schlüter KERDI szigetelő gallér Modellszám NA LT [l/s] ÉM Lv Cs.e. Cikksz. MU HUF 50 0,8 1,

24 a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes szigeteléssel szigetelő karima, építési védelem, rátét es nemesacél kerettel, 100x100 mm-es rátét, es nemesacél rács, Schlüter KERDI szigetelő gallér, NA40-es befolyó, ragasztható lefolyócső gömbcsuklóval (ASA), kivehető szifon záróvíz-magasság 30 mm Modellszám 4939 NA LT [l/s] Lv Cs.e. Cikksz. MU HUF 50 0, szuper lapos modell a következőkhöz: szigetelés esztrichszerkezetben vagy az alatt pl. épített zuhanyozónál kivehető szifon, formázott szigetelő karima, Schlüter KERDI lemezes szigetelés 1500x1500 mm, szerelőragasztó, rátét es nemesacél kerettel, NA40-es befolyó, lefolyócső gömbcsuklóval záróvíz-magasság 30 mm Modellszám L Sz NA LT [l/s] Cs.e. Cikksz. MU HUF , kérésre , kérésre szuper lapos modell a következőkhöz: szigetelés esztrichszerkezetben vagy az alatt pl. épített zuhanyozónál kivehető szifon, formázott szigetelő karima, Schlüter KERDI lemezes szigetelés 2000x2000 mm, szerelőragasztó, rátét es nemesacél kerettel, NA40-es befolyó, lefolyócső gömbcsuklóval záróvíz-magasság 30 mm Modellszám L Sz NA LT [l/s] Cs.e. Cikksz. MU HUF , kérésre , kérésre 624

25 Advantix padlóvíztelenítés X1 alaptest a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes szigeteléssel nem tartalmazza: rátét kivehető szifon, szigetelő karima, építési védelem, Schlüter KERDI szigetelő gallér, NA40-es befolyó, ragasztható lefolyócső gömbcsuklóval (ASA) záróvíz-magasság 30 mm Modellszám 4938 NA LT [l/s] Lv Cs.e. Cikksz. MU HUF 50 0, X1 szuper lapos modell a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes szigeteléssel nem tartalmazza: szigetelő gallér kivehető szifon, formázott szigetelő karima, rátét es nemesacél kerettel, tömör Visign RS es nemesacél rács, NA40-es befolyó, lefolyócső gömbcsuklóval záróvíz-magasság 30 mm Modellszám L Sz H NA LT [l/s] Cs.e. Cikksz. MU HUF , kérésre 625

26 szuper lapos modell a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes szigeteléssel nem tartalmazza: szigetelő gallér kivehető szifon, formázott szigetelő karima, rátét es nemesacél kerettel, tömör Visign RS es nemesacél rács, NA40-es befolyó, lefolyócső gömbcsuklóval záróvíz-magasság 30 mm Modellszám L Sz H NA LT [l/s] Cs.e. Cikksz. MU HUF , kérésre a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes szigeteléssel szagmentes szigetelő karima, építési védelem, kivehető szifon, 100x100 mm-es elfordítható és magasságban állítható rátét, zárókupak, es nemesacél rács, NA40-es befolyó, Schlüter KERDI szigetelő gallér, ragasztható lefolyócső gömbcsuklóval (ASA) záróvíz-magasság 30 mm Megjegyzés A lefolyási teljesítményt csak a szállítási terjedelemben lévő ráccsal lehet elérni! Modellszám NA LT [l/s] Lv Cs.e. Cikksz. MU HUF 50 0, , ) rátét műanyag kerettel 2) rátét es nemesacél kerettel 626

27 Advantix padlóvíztelenítés X1 szuper lapos modell a következőkhöz: szigetelés esztrichszerkezetben vagy az alatt pl. épített zuhanyozónál kivehető szifon, formázott szigetelő karima, Schlüter KERDI lemezes szigetelés 1500x1500 mm, szerelőragasztó, rátét műanyag kerettel, es nemesacél rács, NA40-es befolyó, lefolyócső gömbcsuklóval záróvíz-magasság 30 mm Modellszám L Sz NA LT [l/s] Cs.e. Cikksz. MU HUF , kérésre , kérésre X1 szuper lapos modell a következőkhöz: szigetelés esztrichszerkezetben vagy az alatt pl. épített zuhanyozónál kivehető szifon, formázott szigetelő karima, Schlüter KERDI lemezes szigetelés 2000x2000 mm, szerelőragasztó, rátét műanyag kerettel, es nemesacél rács, NA40-es befolyó, lefolyócső gömbcsuklóval záróvíz-magasság 30 mm Modellszám L Sz NA LT [l/s] Cs.e. Cikksz. MU HUF , kérésre , kérésre szuper lapos modell a következőkhöz: szigetelés esztrichszerkezetben vagy az alatt pl. épített zuhanyozónál nem tartalmazza: rátét kivehető szifon, formázott szigetelő karima, NA40-es befolyó, lefolyócső gömbcsuklóval, Schlüter KERDI lemezes szigetelés, szerelőragasztó Modellszám L Sz ZWM [mm] NA Cs.e. Cikksz. MU HUF kérésre kérésre ZWM = záróvíz-magasság 627

28 Advantix lemezes szigetelés Modellszám , kérésre , kérésre a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes szigeteléssel műanyag magasító elem, rátét es nemesacél kerettel, hajlított es nemesacél rács, Schlüter KERDI szigetelő gallér, építési védelem, 45 -os lefolyóív Modellszám 4927 NA LT [l/s] Cs.e. Cikksz. MU HUF 40/50 0, (DIN EN 274 szerint) alaptest a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes szigeteléssel nem tartalmazza: rátét műanyag magasító elem, Schlüter KERDI szigetelő gallér, építési védelem, 45 -os lefolyóív Modellszám NA LT [l/s] Cs.e. Cikksz. MU HUF 40/50 0,

29 Advantix padlóvíztelenítés X1 62 mm, (felújításokhoz) a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes szigeteléssel kivehető szifon, szigetelő karima, építési védelem, rátét műanyag kerettel, es nemesacél rács, Schlüter KERDI szigetelő gallér, 45 -os állítható lefolyóív záróvíz-magasság 25 mm Megjegyzés A lefolyási teljesítmény 10 mm víztorlódási magasság esetén érhető el! Modellszám NA LT [l/s] ÉM Cs.e. Cikksz. MU HUF 40/50 0, X1 62 mm, (felújításokhoz) a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes szigeteléssel kivehető szifon, szigetelő karima, építési védelem, rátét es nemesacél kerettel, es nemesacél rács, Schlüter KERDI szigetelő gallér, 45 -os állítható lefolyóív záróvíz-magasság 25 mm Megjegyzés A lefolyási teljesítmény 10 mm víztorlódási magasság esetén érhető el! Modellszám NA LT [l/s] ÉM Cs.e. Cikksz. MU HUF 40/50 0,

30 62 mm, alaptest, (felújításokhoz) a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes szigeteléssel nem tartalmazza: rátét kivehető szifon, szigetelő karima, építési védelem, Schlüter KERDI szigetelő gallér, 45 -os állítható lefolyóív záróvíz-magasság 25 mm Megjegyzés A lefolyási teljesítmény 10 mm víztorlódási magasság esetén érhető el! Modellszám NA LT [l/s] ÉM Cs.e. Cikksz. MU HUF 40/50 0, Advantix magasító elem a következőkhöz: kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes szigeteléssel az alábbiakhoz nem használható: modell , 4938, 4939, Advantix Top padlóösszefolyó modell , műanyag szigetelő karima, építési védelem, Schlüter KERDI szigetelő gallér Modellszám 4925 Lf Cs.e. Cikksz. MU HUF Lf = függőleges lefolyó Advantix szigetelő karima a következőkhöz: padlóösszefolyó, erkély-/teraszlefolyó, kombinált szigetelés (épített zuhanyozó) folyékony fóliával vagy lemezes szigeteléssel az alábbiakhoz használható: Advantix magasító elem modell polimerbeton építési védelem, esztrichszőnyeg beöntve, üvegszövetgallér Modellszám 4924 Cs.e. Cikksz. MU HUF

31 Advantix padlóvíztelenítés X1 Advantix 100-as rendszerméret Toldatok és rátétkeretek Advantix rátét műanyag keret, hajlított es nemesacél rács, visszatorlódás elleni tömítés Modellszám ) nincs csavarozva 2) csavarozva X1 Advantix rátét es nemesacél keret, hajlított es nemesacél rács, visszatorlódás elleni tömítés Modellszám ) nincs csavarozva 2) csavarozva Advantix rátét csavarozva es nemesacél keret, tömör es nemesacél rács, visszatorlódás elleni tömítés terhelési osztály L=1500 kg Modellszám Advantix rátét műanyag keret, hajlított es nemesacél rács, visszatorlódás elleni tömítés Modellszám ) nincs csavarozva 2) csavarozva Advantix rátét es nemesacél keret, hajlított es nemesacél rács, visszatorlódás elleni tömítés Modellszám ) nincs csavarozva 2) csavarozva 631

32 Advantix rátét csavarozva es nemesacél keret, tömör es nemesacél rács, visszatorlódás elleni tömítés terhelési osztály L=1500 kg Modellszám Advantix rátét lezárható, tömör es nemesacél keret, csavarozott es nemesacél borítólemez, visszatorlódás elleni tömítés terhelési osztály L=1500 kg Modellszám Advantix renováló rátét a következőkhöz: beépítés új járólap-burkolatba régi lefolyó fölé es nemesacél keret, es nemesacél rács Modellszám Advantix renováló rátét a következőkhöz: beépítés új járólap-burkolatba régi lefolyó fölé es nemesacél keret, es nemesacél rács Modellszám Advantix rátétkeret a következőkhöz: 94x94-es Advantix rács műanyag keret, visszatorlódás elleni tömítés Modellszám L Sz Cs.e. Cikksz. MU HUF Advantix rátétkeret a következőkhöz: 143x143-as Advantix rács az alábbiakhoz nem használható: Visign RS5 modell , műanyag keret, visszatorlódás elleni tömítés Modellszám L Sz Cs.e. Cikksz. MU HUF

33 Advantix padlóvíztelenítés X1 Advantix rátétkeret az alábbiakhoz nem használható: Visign RS5 modell , es nemesacél keret, visszatorlódás elleni tömítés Modellszám L Sz Cs.e. Cikksz. MU HUF ) Advantix rácshoz, 94x94 mm 2) Advantix rácshoz, 143x143 mm Advantix renoválókeret a következőkhöz: beépítés új járólap-burkolatba régi lefolyó fölé es nemesacél Modellszám L Sz Cs.e. Cikksz. MU HUF X1 Advantix renoválókeret a következőkhöz: beépítés új járólap-burkolatba régi lefolyó fölé es nemesacél Modellszám L Sz Cs.e. Cikksz. MU HUF Advantix rátétkeret a következőkhöz: kerek Advantix rács Ø es nemesacél keret, visszatorlódás elleni tömítés Modellszám 4962 Ø Cs.e. Cikksz. MU HUF Advantix renoválókeret a következőkhöz: beépítés új járólap-burkolatba régi lefolyó fölé es nemesacél Modellszám Ø Cs.e. Cikksz. MU HUF Advantix 100-as rendszerméret Nemesacél rácsok es nemesacél hajlított Modellszám ) nem csavarozható 2) csavarozható es nemesacél tömör menetes furat, csavarok terhelési osztály L=1500 kg Modellszám es nemesacél hajlított Modellszám ) nem csavarozható 2) csavarozható 633

34 es nemesacél tömör menetes furat, csavarok terhelési osztály L=1500 kg Modellszám Advantix lezárólemez es nemesacél tömör menetes furat, csavarok terhelési osztály L=1500 kg Modellszám Advantix zárókupak a következőkhöz: nemesacél rátétkeret menetes furatainak lezárása Modellszám DK Cs.e. Cikksz. MU HUF DK = darabszám a készletben Süllyesztett fejű csavar készlet a következőkhöz: nemesacél rátét és rács Modellszám M L DK Cs.e. Cikksz. MU HUF DK = darabszám a készletben Szerszámbetét csavarbetét az alábbiakhoz használható: süllyesztett fejű csavar készlet modell Modellszám Cs.e. Cikksz. MU HUF Advantix 100-as rendszerméret Visign rácsok Visign RS1 az alábbiakhoz használható: Advantix rátétkeret cikkszám es nemesacél tömör befolyóminta lézerrel kialakítva, matt felület Modellszám Visign RS2 az alábbiakhoz használható: Advantix rátétkeret cikkszám es nemesacél tömör befolyóminta lézerrel kialakítva, matt felület Modellszám

35 Advantix padlóvíztelenítés X1 Visign RS3 az alábbiakhoz használható: Advantix rátétkeret cikkszám es nemesacél tömör befolyóminta lézerrel kialakítva, matt felület Modellszám Visign RS4 az alábbiakhoz használható: Advantix rátétkeret cikkszám es nemesacél tömör befolyóminta lézerrel kialakítva, matt felület Modellszám X1 Visign RS5 az alábbiakhoz használható: Advantix rátétkeret cikkszám egyrétegű biztonsági üveg (ESG) nemesacél korong Modellszám L Sz H ÁVK ÁFK Cs.e. Cikksz. MU HUF ÁVK = átlátszó/világosszürke kivitel ÁFK = átlátszó/fekete kivitel Visign az alábbiakhoz használható: Advantix rátétkeret modell műanyag Modellszám L Sz H Kivitel Cs.e. Cikksz. MU HUF krómozott Visign RS11 az alábbiakhoz használható: Advantix rátétkeret modell es nemesacél tömör befolyóminta lézerrel kialakítva, matt felület Modellszám Ø H Cs.e. Cikksz. MU HUF

36 Visign RS12 az alábbiakhoz használható: Advantix rátétkeret modell es nemesacél tömör befolyóminta lézerrel kialakítva, matt felület Modellszám Ø H Cs.e. Cikksz. MU HUF Visign RS13 az alábbiakhoz használható: Advantix rátétkeret modell es nemesacél tömör befolyóminta lézerrel kialakítva, matt felület Modellszám Ø H Cs.e. Cikksz. MU HUF Visign RS14 az alábbiakhoz használható: Advantix rátétkeret modell es nemesacél tömör befolyóminta lézerrel kialakítva, matt felület Modellszám Ø H Cs.e. Cikksz. MU HUF Visign RS15 az alábbiakhoz használható: Advantix rátétkeret modell 4962 egyrétegű biztonsági üveg (ESG) nemesacél korong Modellszám Ø H ÁVK ÁFK Cs.e. Cikksz. MU HUF ÁVK = átlátszó/világosszürke kivitel ÁFK = átlátszó/fekete kivitel Advantix 100-as rendszerméret Tartozékok Advantix szűrőbetét a következőkhöz: padlóösszefolyó Ø 100 rátéttel Modellszám 4958 Cs.e. Cikksz. MU HUF Advantix szagzár 2 billenő csappantyú Modellszám Cs.e. Cikksz. MU HUF

37 Advantix padlóvíztelenítés X1 Advantix szagzár szifon, 2 billenő csappantyú Modellszám LT [l/s] Cs.e. Cikksz. MU HUF 0, Advantix szagzár a következőkhöz: beépítés 2008-ig gyártott kivitelű műanyag rátétbe szifon, hajlított es nemesacél rács, 2 billenő csappantyú Modellszám LT [l/s] Cs.e. Cikksz. MU HUF 0, X1 a következőkhöz: Advantix magasító elem, magasságkiegyenlítő elem, erkély-/ teraszlefolyó műanyag Modellszám Ø H Cs.e. Cikksz. MU HUF Advantix kavicsfogó a következőkhöz: erkély-/ teraszlefolyó, magasság-kiegyenlítő elem, Advantix magasító elem műanyag Modellszám Ø Cs.e. Cikksz. MU HUF Advantix kavicsfogós befolyóelem a következőkhöz: erkély-/ teraszlefolyó, Advantix magasító elem műanyag Modellszám Ø Cs.e. Cikksz. MU HUF os lefolyóív ragasztható Modellszám NA Cs.e. Cikksz. MU HUF kérésre Advantix átmeneti idom a következőkhöz: padlóösszefolyó ajaktömítés Modellszám 4915 NA1 NA2 Cs.e. Cikksz. MU HUF Szűkítő idom műanyag ajaktömítés Modellszám 4919 NA1 NA2 Kivitel Cs.e. Cikksz. MU HUF fehér

38 Advantix 145-ös rendszerméret Padlóösszefolyók Az Advantix padlóösszefolyók nagyobb vízmennyiségek elveze tésére alkalmasak, pl. kórházak, sportcsarnokok és uszodák. Tartalom Padlóösszefolyók Tűzvédelmi lefolyók Hagyományos magasítóelemek és tömítések Lefolyók többrétegű szigetelésekhez Rátétek és rátétkeretek Rozsdamentes rácsok Visign-rácsok Műszaki jellemzők Rendszerméret 145 mm Lefolyási teljesítmény max. 1,7 l/s Névleges méret NA 50, NA 70 és NA 100 Hozzáfolyás NA 40 Rácsméret 143 x 143 mm Rozsdamentes rácsok, alapanyag , vagy Szigetelőkarima Ø 360 mm a szigetelőréteg bekötésére Kivehető szagzár Advantix Top padlóösszefolyó alaptest nem tartalmazza: rátét behelyező adapter a 100-as vagy 145-ös rátét használatához, szigetelő karima, zárókupak, visszatorlódásbiztos és mm között állítható vízzár, csatlakozóvezeték tisztítási lehetősége, kivehető szifon Modellszám NA LT [l/s] ÉM Lv Cs.e. Cikksz. MU HUF 50 0,8 1, Advantix Top padlóösszefolyó szigetelő karima, zárókupak, visszatorlódásbiztos és mm között állítható vízzár, csatlakozóvezeték tisztítási lehetősége, 150x150 mm-es elfordítható és magasságban állítható rátét, es nemesacél rács, kivehető szifon Modellszám NA LT [l/s] ÉM Lv Cs.e. Cikksz. MU HUF , , ) rátét műanyag kerettel 2) rátét es nemesacél kerettel 638

39 Advantix padlóvíztelenítés X1 szigetelő karima, 150x150 mm-es elfordítható és magasságban állítható rátét, zárókupak, műanyag keret, es nemesacél rács, kivehető szifon DIN EN 1253 minőségellenőrzött Modellszám NA LT [l/s] Lv Cs.e. Cikksz. MU HUF 70 1, , X1 alaptest nem tartalmazza: rátét zárókupak, szigetelő karima, kivehető szifon DIN EN 1253 minőségellenőrzött Modellszám NA d L1 L2 H LT [l/s] Lv Cs.e. Cikksz. MU HUF , , alaptest nem tartalmazza: rátét zárókupak, szigetelő karima, kivehető szifon, forgatható NA40-es befolyó DIN EN 1253 minőségellenőrzött Modellszám NA d L1 L2 H LT [l/s] LTB [l/s] Lv Cs.e. Cikksz. MU HUF ,1 2, ,7 2, LTB = befolyó lefolyási teljesítménye szigetelő karima, 150x150 mm-es elfordítható és magasságban állítható rátét, zárókupak, műanyag keret, es nemesacél rács, kivehető szifon DIN EN 1253 minőségellenőrzött Modellszám NA LT [l/s] Lf Cs.e. Cikksz. MU HUF 50 1, , /100 1, Lf = függőleges lefolyó 639

40 alaptest nem tartalmazza: rátét szigetelő karima, zárókupak, kivehető szifon DIN EN 1253 minőségellenőrzött Modellszám NA d H1 H2 LT [l/s] Lf Cs.e. Cikksz. MU HUF , , / , Lf = függőleges lefolyó Advantix 145-ös rendszerméret Tűzvédelem R 120 alaptest a következőkhöz: beépítés F30 F120 tűzállósági osztályú min. 150 mm vastag födémbe PP nem tartalmazza: rátét szigetelő karima, kivehető szifon, zárókupak DIN EN 1253 minőségellenőrzött, általános építésfelügyeleti engedéllyel (ABZ), Z sz. DIBt engedéllyel Modellszám NA LT [l/s] Lf Cs.e. Cikksz. MU HUF 50 1, , Lf = függőleges lefolyó 640
