Padlóösszefolyó és folyóka rendszerek

Átírás

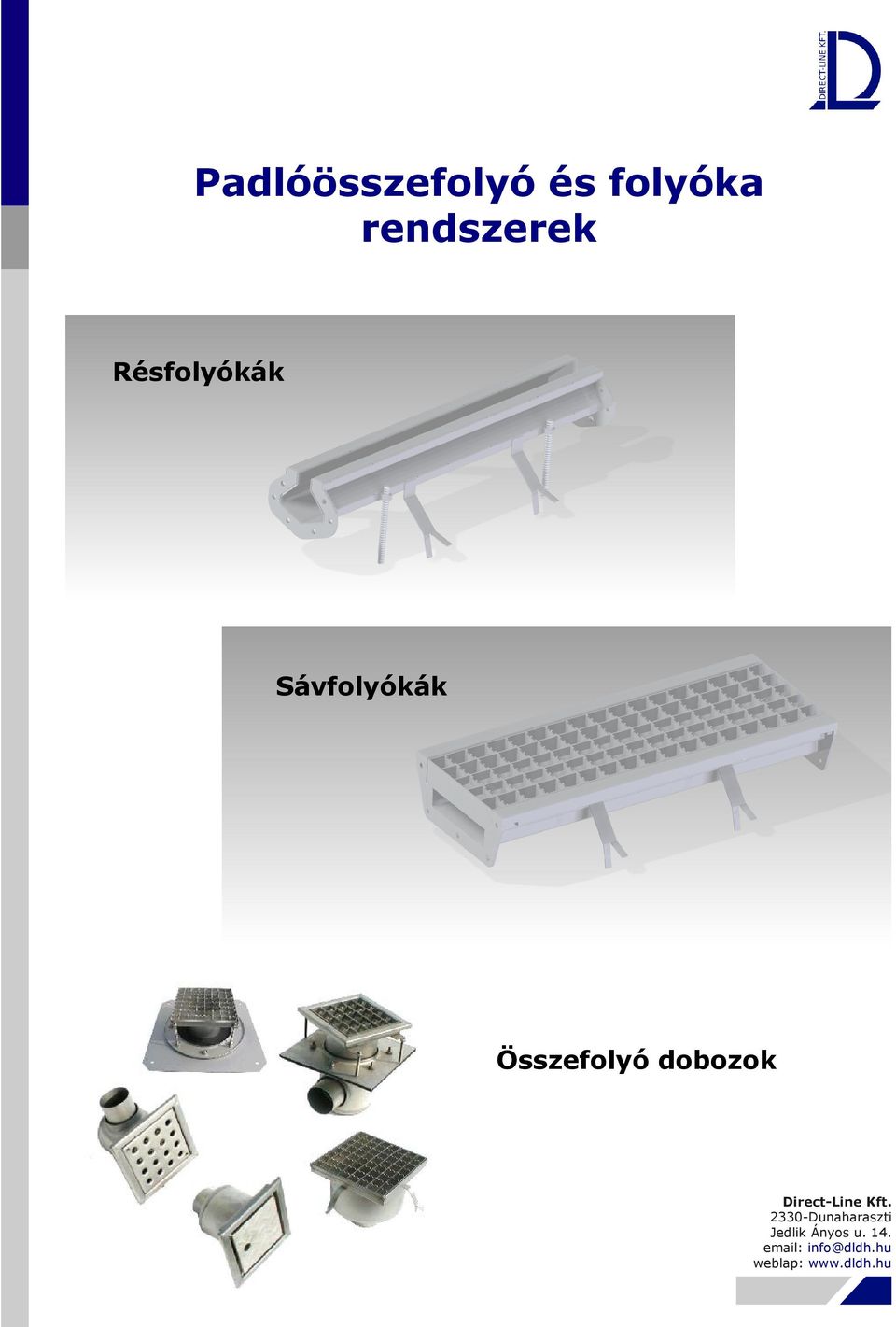

1 Padlóösszefolyó és folyóka rendszerek Résfolyókák Sávfolyókák Összefolyó dobozok

2 A DIRECT-LINE Kft. az 1991 évi megalakulása óta fejleszt és gyárt rozsdamentes termékeket, amelyek széles körben elterjedtek. Ezennel szíves figyelmébe ajánljuk azokat a rozsdamentes folyóka rendszereinket, amelyeket már több mint 10 éve gyártunk hazai és külföldi megrendelésre. Az általunk fejlesztett modulrendszerű rés- és sávfolyókák, valamint a hozzájuk illeszthető pontszerű elemek segítségével könnyen összeállítható az egyedi igényeknek megfelelő lefolyó rendszer. Szabványok és minősítések A DL rés-, sávfolyóka és összefolyó rendszere az alkalmassági vizsgálati jegyzőkönyvben foglaltak szerint méret és teherbírási szempontból kielégítik az MSZ EN 124:1999 számú szabvány követelményeit és megfelelnek az élelmiszer előállítás és forgalmazás területein kötelező HACCP minőségbiztosítási rendszer előírásainak. A különböző rácstípusok alul feltüntetett terhelési osztályaira Építőipari Műszaki Engedéllyel rendelkezünk. Ez közlekedési területen vízelnyelés céljával alkalmazhatóvá teszi folyóka rendszereinket kül- és beltéren egyaránt. Valamennyi termékünkről különböző gyártóművi tanúsítványokat adunk ki. Rácstípusok Csúszásmentes rács Mintás felületű csúszásmentes rács Mátrixlyukas rács Keresztlyukas csúszásmentes rács A rácsok az alábbi terhelési osztályok szerint rendelhetők: A 15 - gyalogos és kerékpáros használatra B járdák, gyalogutak, sétálónegyedek, személygépkocsi-parkolók C víznyelők az út-szegély térségében D útpályák, sétáló utcák, útpadkák, parkolóterületek minden közúti jármű számára

3 A DL-folyókarendszer főbb előnyei Nagyfokú variálhatóság Az előre gyártott elemek rögzített méretsor szerinti csatlakozásokkal készülnek, így azok egymáshoz jól illeszthetők, bővíthetők. A pont-, sáv- és résösszefolyók alkatrészei külön is megrendelhetők. Széles választék A szükséges méretű csatornákhoz lefolyó, tisztító és fordító dobozok illeszthetők, amelyek különböző tartozékokkal (bűzzár, szennyfogó, stb.) láthatók el. Rács a terhelés függvényében több típusból választható. Könnyű tisztíthatóság, időtálló kivitel A rozsdamentes anyagból készült lefolyó rendszer a korróziónak jól ellenáll, az alkalmazott felületkiképzések miatt a tisztítása könnyen elvégezhető. Egyedi igények, testre szabható méretek A katalógusban részletesen ismertetett modulelemek mellett egyedi igények is felmerülhetnek, ezeket cégünk szakemberei helyszíni felmérések alapján tervezik meg. Nagy vízelvezetési képesség A termékek kialakításuk miatt alkalmasak. nagy folyadékáram elvezetésére is Szintbeállítási lehetőség Az egyes elemek egyenként állíthatók, szintezhetők a beépítési környezethez igazodva. Esztétikus A rozsdamentes anyagból készült felületek esztétikus látványt nyújtanak ipari és közületi felhasználás esetén egyaránt. Nagy terhelhetőség A jó minőségű alapanyagnak és a mindenkori terhelésre történő méretezésnek köszönhetően a termékek változatos körülmények között alkalmazhatók. Elektromosan földelhető A rozsdamentes acél vezetőképessége miatt a termékek elektromosan földelhetők.

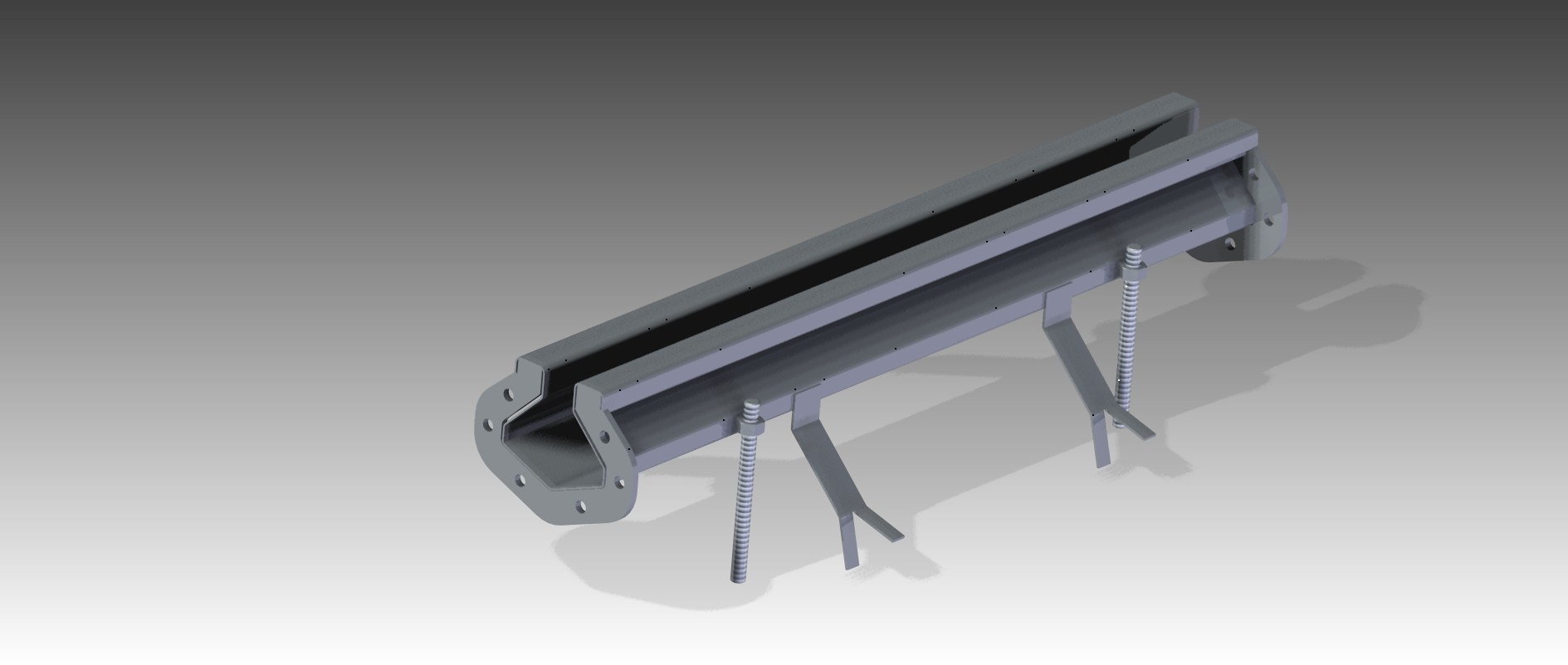

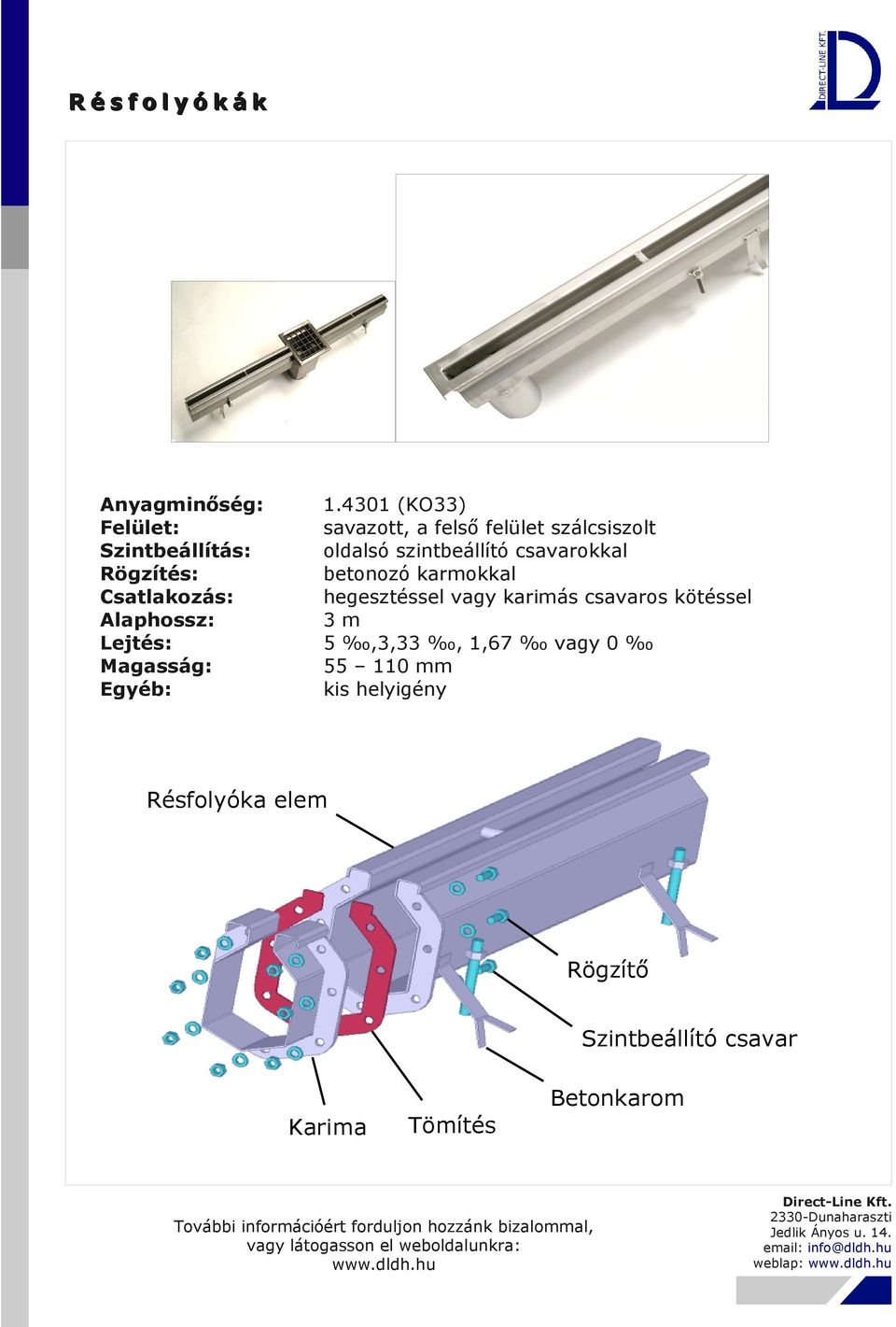

4 Résfolyókák Anyagminőség: Felület: Szintbeállítás: Rögzítés: Csatlakozás: Alaphossz: Lejtés: Magasság: Egyéb: (KO33) savazott, a felső felület szálcsiszolt oldalsó szintbeállító csavarokkal betonozó karmokkal hegesztéssel vagy karimás csavaros kötéssel 3m 5,3,33, 1,67 vagy mm kis helyigény Résfolyóka elem Rögzítő Szintbeállító csavar Betonkarom Karima Tömítés

5 Sávfolyókák Anyagminőség: Felület: Szintbeállítás: Rögzítés: Csatlakozás: Alaphossz: Lejtés: Magasság: Egyéb: (KO33) savazott, a felső felület szálcsiszolt oldalsó szintbeállító csavarokkal betonozó karmokkal hegesztéssel vagy karimás csavaros kötéssel 3m 5, 3,33, 1,67 vagy mm csavarral rögzített rács széles rács választék Rács Sávfolyóka elem Szintbeállító csavar Rögzítő csavar Betonkarom Tömítés Karima

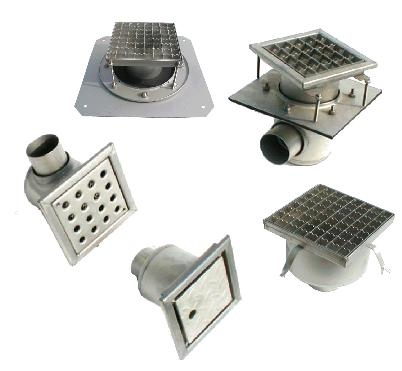

6 Összefolyó dobozok Anyagminőség: Felület: Csatlakozás: Egyéb: (KO33) savazott, a felső felület szálcsiszolt hegesztéssel vagy karimás csavaros kötéssel többfajta rácstípus nagy terhelhetőség szennyezők szűrése szennyfogóval széles rács választék bűzzárat tartalmaz kifolyócsonk több méretben Rács Bűzzár tető Szennyfogó Bűzzár gát Gumi tömítés Doboz Karima Bekötés Rögzítő csavar Tömítés

7 Pontösszefolyó dobozok Egyrészes kivitel Kétrészes kivitel Alsó kifolyású kivitel Oldal kifolyású kivitel Egyrészes kivitel Tömör, egyszerűen beépíthető, bebetonozható. A betonozásnál a csempe irányát és magasságát is figyelembe kell venni. Kétrészes kivitel Az alsó rész a csatornacsatlakozás után minden további nélkül betonozható. A felső rész magassága csavarokkal állítható és kézzel elfordítható, így a felső rész a csempe irányához és magasságához állítható. Rács Szennyfogó Leszorító csavar Doboz Leszorító Tömítő gallér Bűzzár Gumi tömítés Bekötés Doboz

8 Mérettáblázatok Sávfolyókák

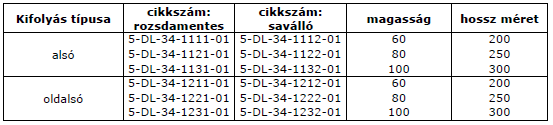

9 Mérettáblázatok Résfolyókák 1 részes pontösszefolyó doboz 2 részes pontösszefolyó doboz

10 Tel: +36 (24) Fax: +36 (24)
