1 collect: Monoblock PD 6 összegyűjteni és elvezetni 150

2 Monoblock PD monolit, egyrészes folyóka rendszer ból Monoblock PD 100 V Folyókák és kiegészítők 130 Monoblock PD 150 V Folyókák és kiegészítők 156 Monoblock PD 200 V Folyókák és kiegészítők

Monoblock PD Tervezési információk Terhelési osztály A 15 B 125 C 250 D 400 MSZ EN 1433 szerint Névleges szélesség 100 mm, 150 mm, 200 mm Anyag - monolit, antracit és natúr színben

Az ACO DRAIN Monoblock PD megfelel az ipari és tájépítészeti igényeknek. Az egybe öntött nagyon erős folyóka lehet antracit vagy természetes színű.

A folyókarendszer tisztítása viszont a tisztító elemeken keresztül nagyon egyszerűen elvégezhető.

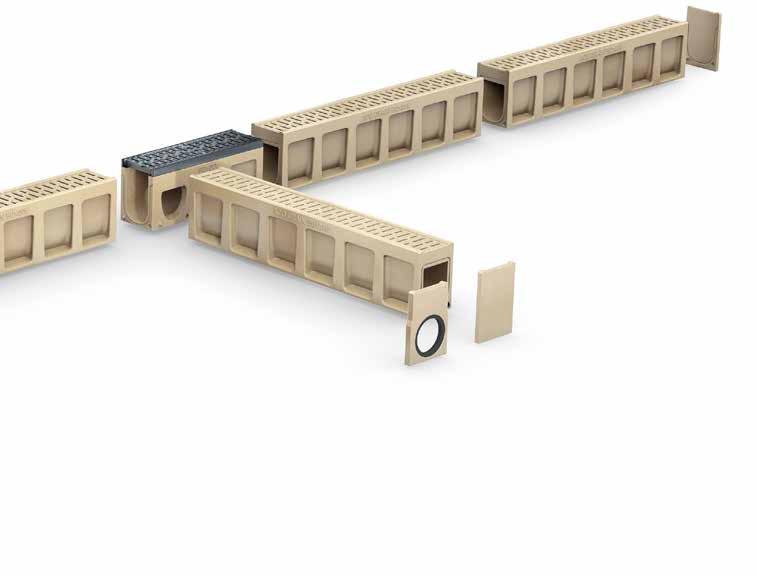

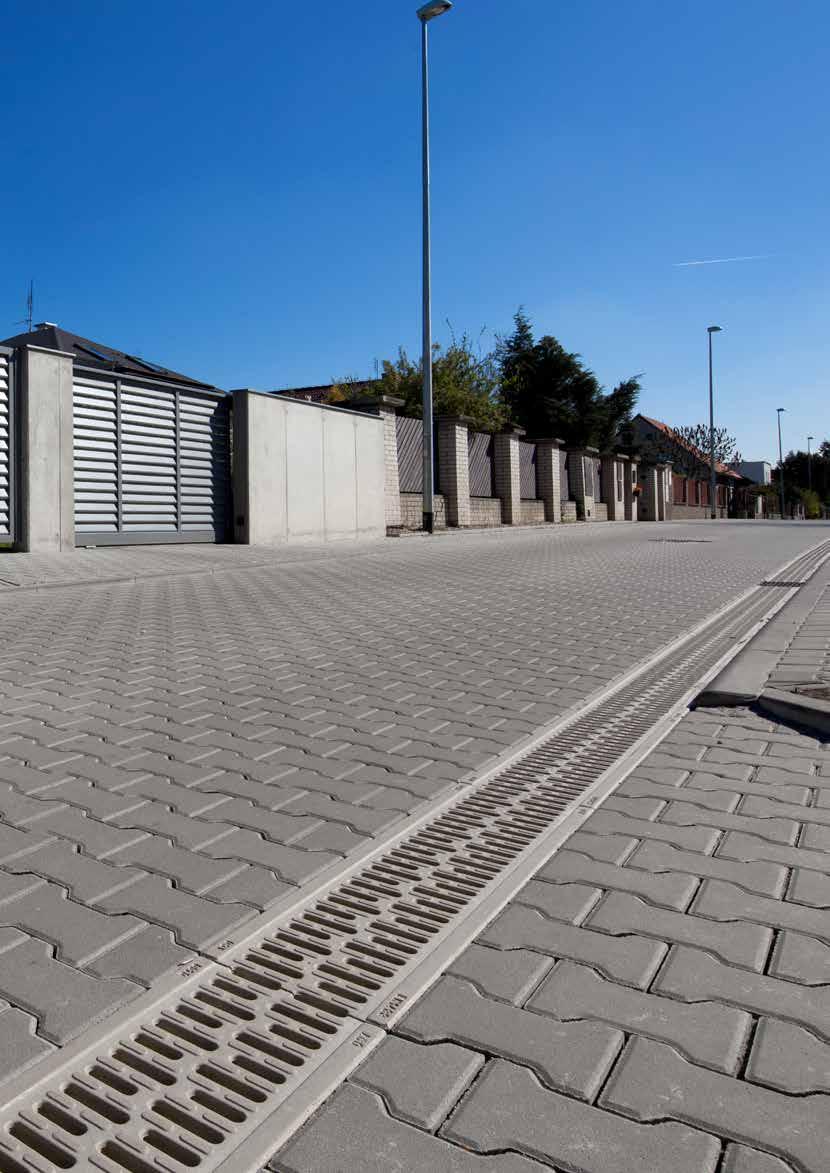

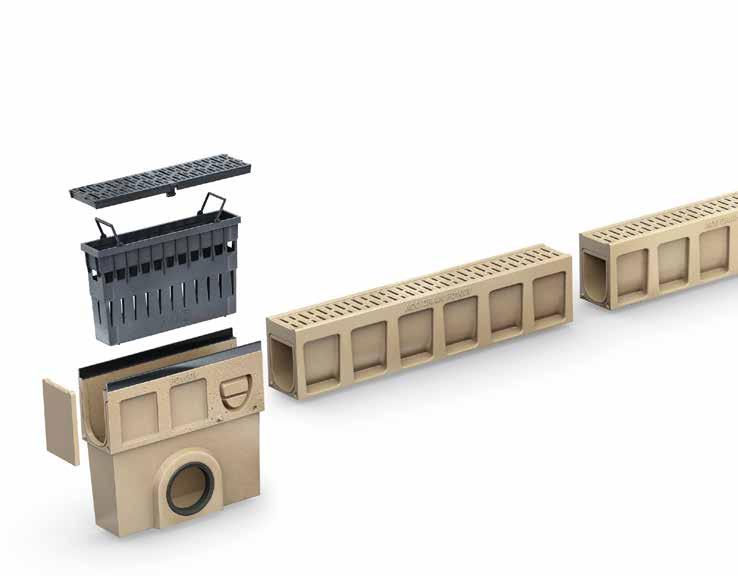

3 Monoblock PD Tervezési információk Terhelési osztály A 15 B 125 C 250 D 400 MSZ EN 1433 szerint Névleges szélesség 100 mm, 150 mm, 200 mm Anyag - monolit, antracit és natúr színben Alkalmazás autóbusz végállomás közutak, terek parkolók A vízelvezető elemekre vonatkozó követelmények, különösen a formatervezés és az esztétika tekintetében, folyamatosan nőnek. Az ACO DRAIN Monoblock PD megfelel az ipari és tájépítészeti igényeknek. Az egybe öntött nagyon erős folyóka lehet antracit vagy természetes színű. Az antracit színű teljes mértékben öntöttvas rács megjelenést mutat, miközben a vandálok nem tudják levenni a rácsokat. A folyókarendszer tisztítása viszont a tisztító elemeken keresztül nagyon egyszerűen elvégezhető. Monoblock PD rendszer áttekintése A Monoblock PD rendszer mindössze 6 épületelemből áll 6 Öntöttvas rács bordás rács D 400 kn terhelésre Szennyfogó kosár polietilénből 1,0 m folyóka szűk résekkel Öntöttvas élvédelem - Drainlock Bekötőakna, 0,5 m öntöttvas Drainlock ráccsal és élvédelemmel, oldalirányú gumigyűrűs kivezetéssel, L,T és keresztcsatlakozásra kigyengítve 152

Monoblock PD Tervezési információk Előnyök Antracit és natúr színben, A bemeneti nyílások szélessége

A monolit szerkezet nagyon erős és megbízható, Gyors és egyszerű beépítés, V-profil (tojás-szelvény) a

8 mm Sarokvédelem (gyalogos területek esetében kritikus jelentőségű) 0,5 m tisztító akna öntöttvas

4 Monoblock PD Tervezési információk Előnyök Antracit és natúr színben, A bemeneti nyílások szélessége mindössze 8 mm (PD100V), 12 mm (PD150V) és 15 mm (PD200V) a női cipősarok védelmében. A monolit szerkezet nagyon erős és megbízható, Gyors és egyszerű beépítés, V-profil (tojás-szelvény) a gyorsabb vízelvezetés és öntisztulás érdekében. 8 mm Sarokvédelem (gyalogos területek esetében kritikus jelentőségű) 0,5 m tisztító akna öntöttvas Drainlock ráccsal, függőleges kivezetéshez, L, T és keresztcsatlakozásra kigyengítve Csőcsatlakozós homloklap beépített gumitömítéssel Kombi homloklap folyóka elejére/ végére 153

Monoblock PD 100 V Folyókák és kiegészítők Termék információ ACO Termékjellemzők egybeöntött monolítikus szerkezet ragasztás nélkül antracit és natúr színekben MSZ EN 1433 névleges szélesség 100 mm

0 10832 1022 Tisztító idom, 500 mm Termékjellemzők DN 100 kigyengítés függőleges vízelvezetéshez integrált víztömör csatlakozással függőleges vízelvezetéshez előformázott L, T és

5 Monoblock PD 100 V Folyókák és kiegészítők Termék információ ACO Termékjellemzők egybeöntött monolítikus szerkezet ragasztás nélkül antracit és natúr színekben MSZ EN 1433 névleges szélesség 100 mm terhelési osztály A 15 D 400 résszélesség 8 mm Folyókák fenékesés nélkül, 1000 mm Típus [mm] [mm] [mm] [cm²/m] natúr antracit Tisztító idom, 500 mm Termékjellemzők DN 100 kigyengítés függőleges vízelvezetéshez integrált víztömör csatlakozással függőleges vízelvezetéshez előformázott L, T és keresztcsatlakozásokkal öntöttvas Drainlock ráccsal résszélesség 12 mm Típus [mm] [mm] [mm] [cm²/m] natúr antracit Kigyengítéssel függőleges vízelvezetéshez DN Beépített gumitömítéssel függőleges vízelvezetéshez DN Termékek rajzai DWG és PDF formátumban is letölthetők honlapunkról Online infobox 154

Monoblock PD 100 V Folyókák és kiegészítők Bekötőakna, 500 mm Termékjellemzők oldalirányú vízkivezetés, integrált gumi tömítéssel öntöttvas Drainlock ráccsal szennyfogó kosárral

Kombi homloklap folyóka elejére és végére vastagság 20 mm 0. - natur 10833 0. - antracit 1023 Csőcsatlakozású homloklap DN 110 integrált gumitömítéssel DN 100 vastagság 25 mm 0.

6 Monoblock PD 100 V Folyókák és kiegészítők Bekötőakna, 500 mm Termékjellemzők oldalirányú vízkivezetés, integrált gumi tömítéssel öntöttvas Drainlock ráccsal szennyfogó kosárral csőcsatlakozás DN 110 vagy natúr test résszélesség 12 mm Csőcsatlakozás [mm] [mm] [mm] [cm²/m] [DN/OD] PD 100 V Kiegészítők Leírás Folyóka típushoz PD 100 V Kombi homloklap folyóka elejére és végére vastagság 20 mm 0. - natur antracit 1023 Csőcsatlakozású homloklap DN 110 integrált gumitömítéssel DN 100 vastagság 25 mm 0. - natur antracit 1024 Csőcsonk PVC DN110 DN160 hossz: mm DN Bűzzár PP DN 110 bekötőakna DN Bűzzár PVC kétrészes bekötőakna Rácskiemelő horog horganyzott acélí

Monoblock PD 150 V Folyókák és kiegészítők Termék információ ACO Termékjellemzők egybeöntött monolítikus szerkezet ragasztás nélkül antracit és natúr színekben MSZ EN 1433 névleges szélesség 150 mm

0 416986 413136 Tisztító idom, 500 mm Termékjellemzők kigyengítés függőleges vízelvezetéshez integrált víztömör csatlakozással függőleges vízelvezetéshez előformázott L, T és keresztcsatlakozásokkal

7 Monoblock PD 150 V Folyókák és kiegészítők Termék információ ACO Termékjellemzők egybeöntött monolítikus szerkezet ragasztás nélkül antracit és natúr színekben MSZ EN 1433 névleges szélesség 150 mm terhelési osztály A 15 D 400 résszélesség 12 mm Folyókák fenékesés nélkül, 1000 mm Típus [mm] [mm] [mm] [cm²/m] natur antracit Tisztító idom, 500 mm Termékjellemzők kigyengítés függőleges vízelvezetéshez integrált víztömör csatlakozással függőleges vízelvezetéshez előformázott L, T és keresztcsatlakozásokkal öntöttvas Drainlock ráccsal résszélesség 12 mm Típus [mm] [mm] [mm] [cm²/m] PD 150 V Kigyengített függőleges kivezetéssel natur Integrált gumigyűrűs függőleges DN160 kivezetéssel natur Termékek rajzai DWG és PDF formátumban is letölthetők honlapunkról Online infobox 156

Monoblock PD 150 V Folyókák és kiegészítők Bekötőakna, 500 mm Termékjellemzők oldalirányú vízkivezetés, integrált gumi tömítéssel, csőcsatlakozás kigyengített oldalcsatlakozás öntöttvas Drainlock

8 Monoblock PD 150 V Folyókák és kiegészítők Bekötőakna, 500 mm Termékjellemzők oldalirányú vízkivezetés, integrált gumi tömítéssel, csőcsatlakozás kigyengített oldalcsatlakozás öntöttvas Drainlock ráccsal szennyfogó kosárral natúr test résszélesség 12 mm Csőcsatlakozás [mm] [mm] [mm] [cm²/m] [DN] PD 150 V Kiegészítők Leírás Folyóka típushoz Kombi homloklap folyóka elejére és végére vastagság 40 mm 0. - natur antracit Csőcsatlakozású homloklap integrált gumitömítéssel vastagság 40 mm 0. - natur antracit Csőcsonk PVC hossz: 150 mm Bűzzár PVC kétrészes bekötőakna Rácskiemelő horog horganyzott acél

Monoblock PD 200 V Folyókák és kiegészítők Termék információ ACO Termékjellemzők egybeöntött monolítikus szerkezet ragasztás nélkül antracit és natúr színekben MSZ EN 1433 névleges szélesség 200 mm

0 10982 11041 Tisztító idom, 500 mm Termékjellemzők kigyengítés függőleges vízelvezetéshez integrált víztömör csatlakozással függőleges vízelvezetéshez előformázott L, T és keresztcsatlakozásokkal

9 Monoblock PD 200 V Folyókák és kiegészítők Termék információ ACO Termékjellemzők egybeöntött monolítikus szerkezet ragasztás nélkül antracit és natúr színekben MSZ EN 1433 névleges szélesség 200 mm terhelési osztály A 15 D 400 résszélesség 15 mm Folyókák fenékesés nélkül, 1000 mm Típus [mm] [mm] [mm] [cm²/m] natúr antracit Tisztító idom, 500 mm Termékjellemzők kigyengítés függőleges vízelvezetéshez integrált víztömör csatlakozással függőleges vízelvezetéshez előformázott L, T és keresztcsatlakozásokkal öntöttvas Drainlock ráccsal résszélesség 8 mm Típus [mm] [mm] [mm] [cm²/m] PD 200 V Kigyengített függőleges kivezetéssel Integrált gumigyűrűs függőleges DN160 kivezetéssel Termékek rajzai DWG és PDF formátumban is letölthetők honlapunkról Online infobox 158

Monoblock PD 200 V Folyókák és kiegészítők Bekötőakna, 500 mm Termékjellemzők oldalirányú vízkivezetés, integrált gumi tömítéssel, csőcsatlakozás kigyengített oldalcsatlakozás öntöttvas Drainlock

10 Monoblock PD 200 V Folyókák és kiegészítők Bekötőakna, 500 mm Termékjellemzők oldalirányú vízkivezetés, integrált gumi tömítéssel, csőcsatlakozás kigyengített oldalcsatlakozás öntöttvas Drainlock ráccsal szennyfogó kosárral natúr test résszélesség 8 mm Csőcsatlakozás [mm] [mm] [mm] [cm²/m] [DN/OD] PD 200 V Kiegészítők Leírás Folyóka típushoz Kombi homloklap folyóka elejére és végére vastagság 40 mm 0. - natur antracit Csőcsatlakozású homloklap integrált gumitömítéssel vastagság 40 mm 0. - natur antracit Csőcsonk PVC DN 200 hossz: mm DN Bűzzár PVC kétrészes bekötőakna Rácskiemelő horog horganyzott acélí

11 Monoblock PD Folyókák és kiegészítők Monoblock PD - folyóka rajzok PD 100 V - folyóka rajzok folyóka PD100V - 1,0 m folyóka PD100V - 0,5 m, bekötőakna PD100V - 0,5 m PD 150 V - folyóka rajzok folyóka PD150V - 1,0 m Termékek rajzai DWG és PDF formátumban is letölthetők honlapunkról Online infobox 160

12 Monoblock PD - folyóka rajzok Monoblock PD Folyókák és kiegészítők folyóka PD150V - 0,5 m, bekötőakna PD150V - 0,5 m, PD 200 V - výkresová dokumentace folyóka PD200V - 1,0 m folyóka PD200V - 0,5 m, bekötőakna PD200V - 0,5 m, 161
