1 ACO mélyépítés Professzionális folyókák Vízelvezetô rendszerek

2 Professzionális folyókák rendszertana Folyóka típus anyaga terhelési osztály Folyóka test esési mód élvédelem anyaga Rács terhelési osztály rögzítés Multiline V S/G rácsos folyóka polimerbeton Acél élvédelemmel: A15-E600 Öntöttvas élvédelemmel: A15-F900 Lejtés nélkül Lépcsôs eséssel Beépített 0,5 %-os saját lejtéssel Horganyzott acél Rozsdamentes acél Öntöttvas Horganyzott acél Rozsdamentes acél Öntöttvas A15-F900 Csavarmentes Drainlock Multiline V S/G alacsony folyóka polimerbeton Acél élvédelemmel: A15-E600 Öntöttvas élvédelemmel: A15-F900 Lejtés nélkül Horganyzott acél Rozsdamentes acél Öntöttvas Horganyzott acél Rozsdamentes acél Öntöttvas A15-F900 Csavarmentes Drainlock Lejtés nélkül S K rácsos folyóka polimerbeton A15-F900 Lépcsôs eséssel Beépített 0,5 %-os saját lejtéssel Öntöttvas Öntöttvas F900 Csavarmentes Powerlock Monoblock ráccsal egybeépült folyóka polimerbeton A15-D400 Lejtés nélkül Polimerbeton rács egybeöntve a folyókával A15-D400 Kerbdrain 305/480 szegélyfolyóka polimerbeton A15-D400 Lejtés nélkül Nincs rács, csak oldalbeömlô nyílás a felül zárt folyókatesten A15-D400 Qmax 600/900 tározócsöves folyóka polietilén A15-F900 Lejtés nélkül Horganyzott acél Horganyzott acél résnyílás a folyókára és a burkolatba rögzítve A15-F900 SR 100 S réskeretes folyóka N100K rácsos folyóka polimerbeton polimerbeton A15-C250 A15-C250 Lejtés nélkül Lépcsôs eséssel Beépített 0,5 %-os saját lejtéssel Lejtés nélkül Lépcsôs eséssel Beépített 0,5 %-os saját lejtéssel Horganyzott acél Rozsdamentes acél Horganyzott acél Horganyzott vagy rozsdamentes acél réskeret térkôvel leterhelve a folyókára A15-C250 Horganyzott acél A15-C250 Csavarmentes Quicklock 2

3 Professzionális folyókák rendszertana Kiegészítôk Elônyök Felhasználási terület Bekötôakna Hordalékfogó Homloklap Homloklap+kivezetés Adapter Átmeneti idom Rácskiemelô Tömítô készlet Homloklap Rácskiemelô Tömítô készlet Bekötôakna Hordalékfogó Homloklap Homloklap+kivezetés Adapter Átmeneti idom Rácskiemelô Tömítô készlet Takaró profil Bekötôakna Hordalékfogó Tisztítóelem Homloklap Homloklap+kivezetés Bekötôakna Hordalékfogó Tisztítóelem Homloklap Homloklap+kivezetés Véglezárók Tömítôgyűrűk Aknacsatlakozók Kifolyásszabályozó Bekötôakna Hordalékfogó Homloklap Homloklap+kivezetés Bekötôakna Hordalékfogó Homloklap Homloklap+kivezetés Átmeneti idom Rácskiemelô "V" keresztmetszet - kiváló hidraulikai tulajdonság Egy folyókatest minden területre Teljesen vízzáró rendszer a járórács felsô szintjéig A rács rögzítése horizontális elmozdulás ellen is biztosít Legnagyobb rácsválaszték, csavarmenetes rácsrögzítés Ellenáll fagynak, sónak, vegyszereknek Minden terhelési osztályra kínál műszaki megoldást Választható anyagú élvédelem Saját lejtéssel is Egy folyókatest minden területre Nagyon kicsi szerkezeti magasság Teljesen vízzáró rendszer a járórács felsô szintjéig A rács rögzítése horizontális elmozdulás ellen is biztosít Legnagyobb rácsválaszték, csavarmenetes rácsrögzítés Ellenáll fagynak, sónak, vegyszereknek Minden terhelési osztályra kínál műszaki megoldást Választható anyagú élvédelem A legnagyobb terhelésre öntöttvas élvédelemmel A rács rögzítése horizontális elmozdulás ellen is biztosít Az elemek vízzáró csatlakoztatása vízzáró tömítôhoronnyal biztosítható Csavarmentes rácsrögzítése, nem rozsdásodó bevonat Ellenáll fagynak, sónak, vegyszereknek Kiváló hidraulikai tulajdonság Saját lejtéssel is Egybeöntött konstrukció, ezért: - nincs lopható elem - statikailag merev keretként működik, így a beépítésre kevésbé érzékeny Ellenáll fagynak, sónak, vegyszereknek Kiváló hidraulikai tulajdonság Esztétikus megoldás Nincs rozsdásodó elem Szegélykô és folyóka egyben Esztétikus megoldás Nincs lopható és rozsdásodó elem Ellenáll fagynak, sónak, vegyszereknek Kiváló hidraulikai tulajdonság Nem zavarja a meglévô közműveket Drénaszfaltnál is alkalmazható A pályaszerkezet homogénen tömöríthető Rövid a csapadék összegyülekezési ideje PE alapanyag - vegyszerállóság, kis tömeg Nagy átfolyási keresztmetszet és tározó térfogat Nem igényel külön csatornahálózat kiépítést Tojásszelvény - kiváló hidraulikai tulajdonság Hagyományos vasbeton tisztítóaknához csatlakoztatható Minden terhelési osztályra alkalmazható Szabályoztható kifolyás Nincs lopható elem Egyszerű és gyors szerelés Esztétikus megoldás Esztétikus, észrevétlen megoldás Kíméletes a magassarkú nôi cipôkhöz Kiváló hidraulikai tulajdonság Ellenáll fagynak, sónak, vegyszereknek Nincs ellopható rács Saját lejtéssel is Horganyzott acél élvédelem és rács Kiváló hidraulikai tulajdonság Saját lejtéssel is Alacsony beépítési magassággal is Kis tömeg, egyszerű, gyors szerelhetőség Csavarmentes rácsrögzítés Bevásárló és szórakoztató központok, lakóparkok, irodaházak, parkolók, lehajtó rámpák, közlekedési utak, sétáló utak, aluljárók, peronok, fürdôk, autó szalonok és javítók, gépjármű mosók, üzemanyagtöltők, logisztikai központok, kamion parkolók és rakodók, buszpályaudvarok, ipari felületek, hulladékkezelők, vasútállomások, peronok, stb. Minden olyan víztelenítendô felületen, ahol csak kis beépítési magasságú folyóka építhetô be. Pl.: mélygarázsok, parkolóházak, teraszok, erkélyek, lapostetôk, vásárcsarnokok, stb. Repülôterek, ipari felületek, logisztikai központok, kamionrakodó felületek, üzemanyagtöltô állomások, autópálya mérnökségek, tűzoltóságok, nehéz gépjármű javítók és parkolók, teherforgalmú kikötôk, stb. Autópályák és gyorsforgalmú utak keresztirányú víztelenítésére D400 terhelési osztályig minden olyan vízelvezetésre, ahol a rács jogtalan eltulajdonítása fokozott veszélyt jelent Kiemelt szegéllyel határolt városi utak, burkolt felületek víztelenítésére, buszöblök, körforgalmak, akadálymentesítés, stb. Minden olyan nagy terhelésű és nagy kiterjedésű burkolt felületek víztelenítésére alkalmas, ahol a befogadó kisebb teljesítménye miatt a nagy intenzitású csapadék lefolyásának időbeni elhúzása, tárolása szükséges Sétáló utak, járdák, terek víztelenítése, ahol észrevétlenné szeretnénk tenni a vízelvezetést. Minimális fizikai léte miatt gyalogos forgalom számára kevésbé balesetveszélyes Személygépkocsi parkolók, lakóparkok, társasházak, kert- és parképítés, gépjármű forgalom elől elzárt sétáló utak, mentőállomások, játszóterek, kórházak, oktatási intézmények, szociális intézmények, stb. 3ACO DRAIN

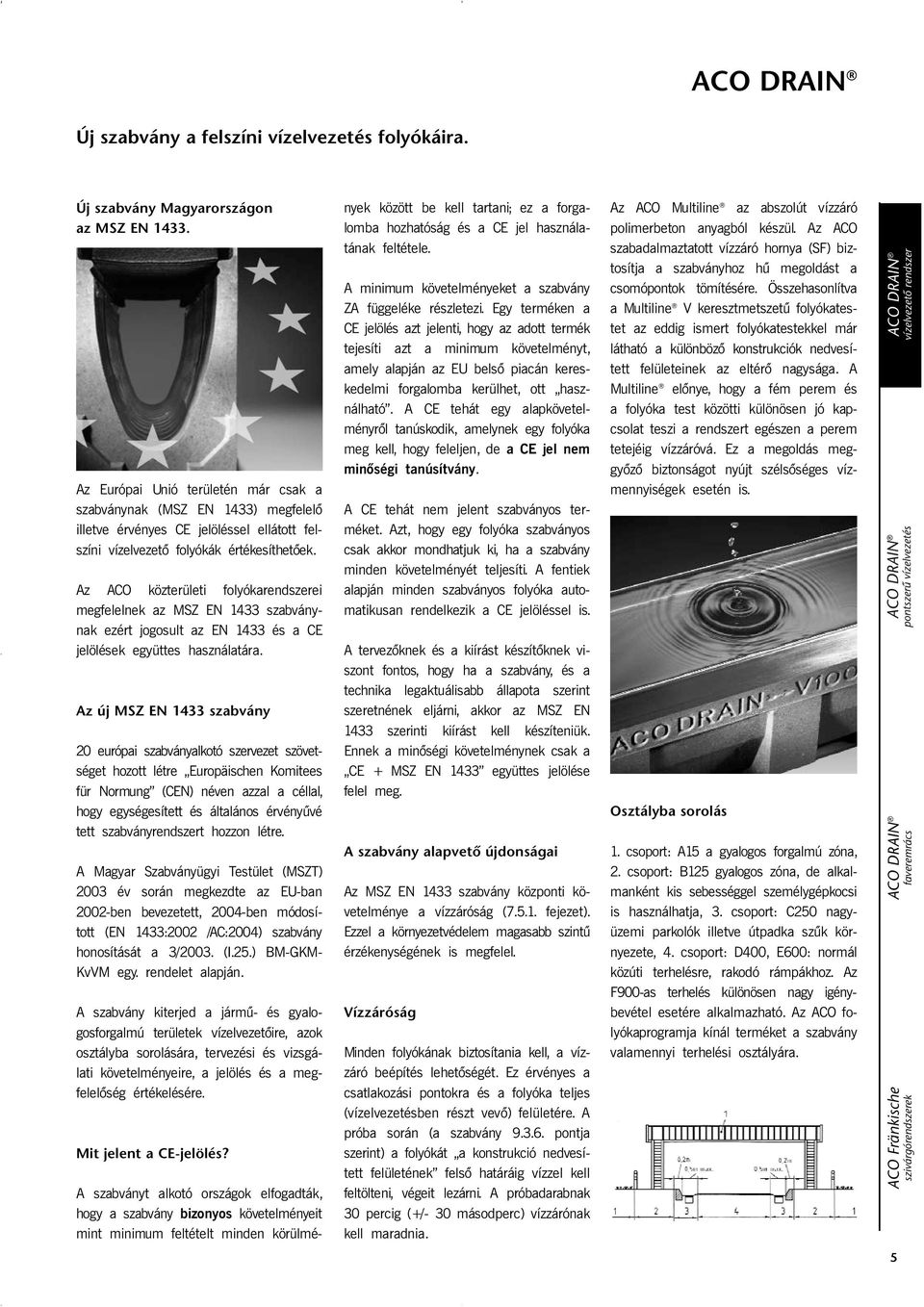

4 Új szabvány a felszíni vízelvezetés folyókáira. Új szabvány Magyarországon az MSZ EN Az Európai Unió területén már csak a szabványnak (MSZ EN 1433) megfelelõ illetve érvényes CE jelöléssel ellátott felszíni vízelvezetõ folyókák értékesíthetõek. Az ACO közterületi folyókarendszerei megfelelnek az MSZ EN 1433 szabványnak ezért jogosult az EN 1433 és a CE jelölések együttes használatára. Az új MSZ EN 1433 szabvány 20 európai szabványalkotó szervezet szövetséget hozott létre Europäischen Komitees für Normung (CEN) néven azzal a céllal, hogy egységesített és általános érvényűvé tett szabványrendszert hozzon létre. A Magyar Szabványügyi Testület (MSZT) 2003 év során megkezdte az EU-ban 2002-ben bevezetett, 2004-ben módosított (EN 1433:2002 /AC:2004) szabvány honosítását a 3/2003. (I.25.) BM-GKM- KvVM egy. rendelet alapján. A szabvány kiterjed a jármű- és gyalogosforgalmú területek vízelvezetõire, azok osztályba sorolására, tervezési és vizsgálati követelményeire, a jelölés és a megfelelõség értékelésére. Mit jelent a CE-jelölés? A szabványt alkotó országok elfogadták, hogy a szabvány bizonyos követelményeit mint minimum feltételt minden körülmények között be kell tartani; ez a forgalomba hozhatóság és a CE jel használatának feltétele. A minimum követelményeket a szabvány ZA függeléke részletezi. Egy terméken a CE jelölés azt jelenti, hogy az adott termék tejesíti azt a minimum követelményt, amely alapján az EU belsõ piacán kereskedelmi forgalomba kerülhet, ott használható. A CE tehát egy alapkövetelményrõl tanúskodik, amelynek egy folyóka meg kell, hogy feleljen, de a CE jel nem minõségi tanúsítvány. A CE tehát nem jelent szabványos terméket. Azt, hogy egy folyóka szabványos csak akkor mondhatjuk ki, ha a szabvány minden követelményét teljesíti. A fentiek alapján minden szabványos folyóka automatikusan rendelkezik a CE jelöléssel is. A tervezõknek és a kiírást készítõknek viszont fontos, hogy ha a szabvány, és a technika legaktuálisabb állapota szerint szeretnének eljárni, akkor az MSZ EN 1433 szerinti kiírást kell készíteniük. Ennek a minõségi követelménynek csak a CE + MSZ EN 1433 együttes jelölése felel meg. A szabvány alapvetõ újdonságai Az MSZ EN 1433 szabvány központi követelménye a vízzáróság ( fejezet). Ezzel a környezetvédelem magasabb szintű érzékenységének is megfelel. Vízzáróság Minden folyókának biztosítania kell, a vízzáró beépítés lehetõségét. Ez érvényes a csatlakozási pontokra és a folyóka teljes (vízelvezetésben részt vevõ) felületére. A próba során (a szabvány pontja szerint) a folyókát a konstrukció nedvesített felületének felsõ határáig vízzel kell feltölteni, végeit lezárni. A próbadarabnak 30 percig (+/- 30 másodperc) vízzárónak kell maradnia. Az ACO Multiline az abszolút vízzáró polimerbeton anyagból készül. Az ACO szabadalmaztatott vízzáró hornya (SF) biztosítja a szabványhoz hű megoldást a csomópontok tömítésére. Összehasonlítva a Multiline V keresztmetszetű folyókatestet az eddig ismert folyókatestekkel már látható a különbözõ konstrukciók nedvesített felületeinek az eltérõ nagysága. A Multiline elõnye, hogy a fém perem és a folyóka test közötti különösen jó kapcsolat teszi a rendszert egészen a perem tetejéig vízzáróvá. Ez a megoldás meggyõzõ biztonságot nyújt szélsõséges vízmennyiségek esetén is. Osztályba sorolás 1. csoport: A15 a gyalogos forgalmú zóna, 2. csoport: B125 gyalogos zóna, de alkalmanként kis sebességgel személygépkocsi is használhatja, 3. csoport: C250 nagyüzemi parkolók illetve útpadka szűk környezete, 4. csoport: D400, E600: normál közúti terhelésre, rakodó rámpákhoz. Az F900-as terhelés különösen nagy igénybevétel esetére alkalmazható. Az ACO folyókaprogramja kínál terméket a szabvány valamennyi terhelési osztályára. 5

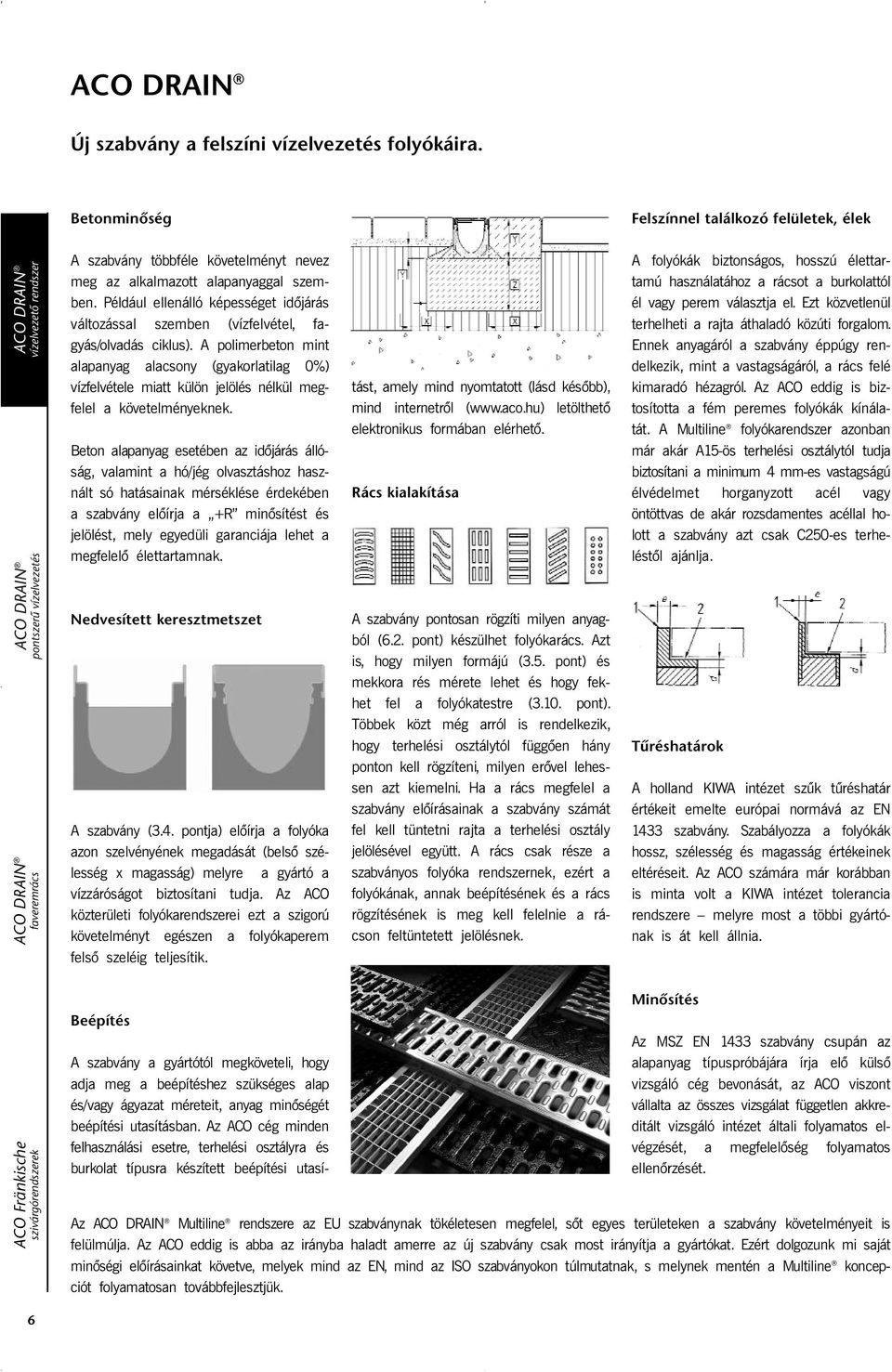

5 Új szabvány a felszíni vízelvezetés folyókáira. Betonminõség Felszínnel találkozó felületek, élek A szabvány többféle követelményt nevez meg az alkalmazott alapanyaggal szemben. Például ellenálló képességet idõjárás változással szemben (vízfelvétel, fagyás/olvadás ciklus). A polimerbeton mint alapanyag alacsony (gyakorlatilag 0%) vízfelvétele miatt külön jelölés nélkül megfelel a követelményeknek. Beton alapanyag esetében az idõjárás állóság, valamint a hó/jég olvasztáshoz használt só hatásainak mérséklése érdekében a szabvány elõírja a +R minõsítést és jelölést, mely egyedüli garanciája lehet a megfelelõ élettartamnak. tást, amely mind nyomtatott (lásd késõbb), mind internetrõl ( letölthetõ elektronikus formában elérhetõ. Rács kialakítása A folyókák biztonságos, hosszú élettartamú használatához a rácsot a burkolattól él vagy perem választja el. Ezt közvetlenül terhelheti a rajta áthaladó közúti forgalom. Ennek anyagáról a szabvány éppúgy rendelkezik, mint a vastagságáról, a rács felé kimaradó hézagról. Az ACO eddig is biztosította a fém peremes folyókák kínálatát. A Multiline folyókarendszer azonban már akár A15-ös terhelési osztálytól tudja biztosítani a minimum 4 mm-es vastagságú élvédelmet horganyzott acél vagy öntöttvas de akár rozsdamentes acéllal holott a szabvány azt csak C250-es terheléstõl ajánlja. Nedvesített keresztmetszet A szabvány (3.4. pontja) elõírja a folyóka azon szelvényének megadását (belsõ szélesség x magasság) melyre a gyártó a vízzáróságot biztosítani tudja. Az ACO közterületi folyókarendszerei ezt a szigorú követelményt egészen a folyókaperem felsõ szeléig teljesítik. A szabvány pontosan rögzíti milyen anyagból (6.2. pont) készülhet folyókarács. Azt is, hogy milyen formájú (3.5. pont) és mekkora rés mérete lehet és hogy fekhet fel a folyókatestre (3.10. pont). Többek közt még arról is rendelkezik, hogy terhelési osztálytól függõen hány ponton kell rögzíteni, milyen erõvel lehessen azt kiemelni. Ha a rács megfelel a szabvány elõírásainak a szabvány számát fel kell tüntetni rajta a terhelési osztály jelölésével együtt. A rács csak része a szabványos folyóka rendszernek, ezért a folyókának, annak beépítésének és a rács rögzítésének is meg kell felelnie a rácson feltüntetett jelölésnek. Tűréshatárok A holland KIWA intézet szűk tűréshatár értékeit emelte európai normává az EN 1433 szabvány. Szabályozza a folyókák hossz, szélesség és magasság értékeinek eltéréseit. Az ACO számára már korábban is minta volt a KIWA intézet tolerancia rendszere melyre most a többi gyártónak is át kell állnia. Beépítés A szabvány a gyártótól megköveteli, hogy adja meg a beépítéshez szükséges alap és/vagy ágyazat méreteit, anyag minõségét beépítési utasításban. Az ACO cég minden felhasználási esetre, terhelési osztályra és burkolat típusra készített beépítési utasí- Minõsítés Az MSZ EN 1433 szabvány csupán az alapanyag típuspróbájára írja elõ külsõ vizsgáló cég bevonását, az ACO viszont vállalta az összes vizsgálat független akkreditált vizsgáló intézet általi folyamatos elvégzését, a megfelelõség folyamatos ellenõrzését. Az Multiline rendszere az EU szabványnak tökéletesen megfelel, sõt egyes területeken a szabvány követelményeit is felülmúlja. Az ACO eddig is abba az irányba haladt amerre az új szabvány csak most irányítja a gyártókat. Ezért dolgozunk mi saját minõségi elõírásainkat követve, melyek mind az EN, mind az ISO szabványokon túlmutatnak, s melynek mentén a Multiline koncepciót folyamatosan továbbfejlesztjük. 6

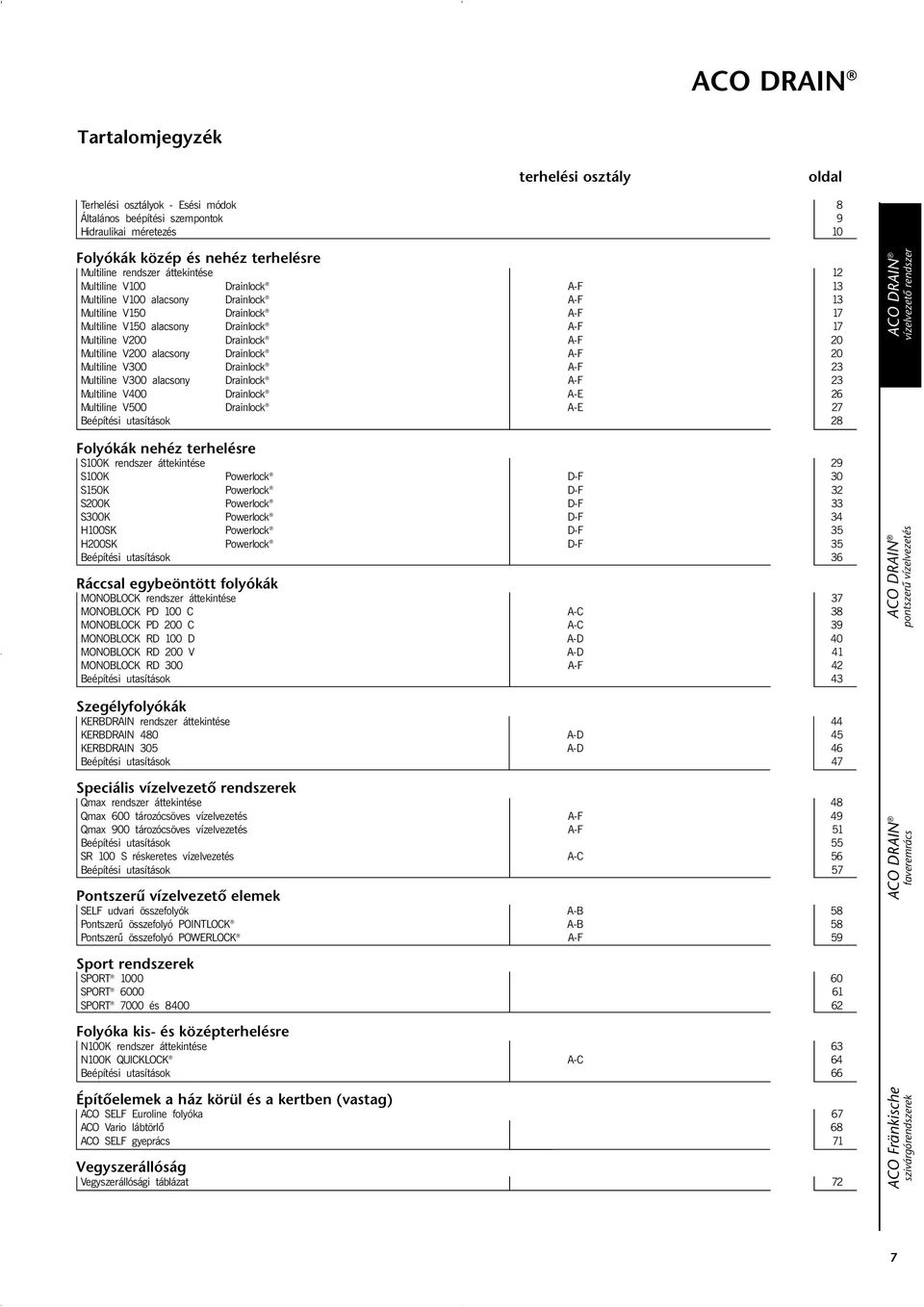

6 Tartalomjegyzék terhelési osztály oldal Terhelési osztályok - Esési módok 8 Általános beépítési szempontok 9 Hidraulikai méretezés 10 Folyókák közép és nehéz terhelésre Multiline rendszer áttekintése 12 Multiline V100 Drainlock A-F 13 Multiline V100 alacsony Drainlock A-F 13 Multiline V150 Drainlock A-F 17 Multiline V150 alacsony Drainlock A-F 17 Multiline V200 Drainlock A-F 20 Multiline V200 alacsony Drainlock A-F 20 Multiline V300 Drainlock A-F 23 Multiline V300 alacsony Drainlock A-F 23 Multiline V400 Drainlock A-E 26 Multiline V500 Drainlock A-E 27 Beépítési utasítások 28 Folyókák nehéz terhelésre S100K rendszer áttekintése 29 S100K Powerlock D-F 30 S150K Powerlock D-F 32 S200K Powerlock D-F 33 S300K Powerlock D-F 34 H100SK Powerlock D-F 35 H200SK Powerlock D-F 35 Beépítési utasítások 36 Ráccsal egybeöntött folyókák MONOBLOCK rendszer áttekintése 37 MONOBLOCK PD 100 C A-C 38 MONOBLOCK PD 200 C A-C 39 MONOBLOCK RD 100 D A-D 40 MONOBLOCK RD 200 V A-D 41 MONOBLOCK RD 300 A-F 42 Beépítési utasítások 43 Szegélyfolyókák KERBDRAIN rendszer áttekintése 44 KERBDRAIN 480 A-D 45 KERBDRAIN 305 A-D 46 Beépítési utasítások 47 Speciális vízelvezetõ rendszerek Qmax rendszer áttekintése 48 Qmax 600 tározócsöves vízelvezetés A-F 49 Qmax 900 tározócsöves vízelvezetés A-F 51 Beépítési utasítások 55 SR 100 S réskeretes vízelvezetés A-C 56 Beépítési utasítások 57 Pontszerű vízelvezetõ elemek SELF udvari összefolyók A-B 58 Pontszerű összefolyó POINTLOCK A-B 58 Pontszerű összefolyó POWERLOCK A-F 59 Sport rendszerek SPORT SPORT SPORT 7000 és Folyóka kis- és középterhelésre N100K rendszer áttekintése 63 N100K QUICKLOCK A-C 64 Beépítési utasítások 66 Építôelemek a ház körül és a kertben (vastag) ACO SELF Euroline folyóka 67 ACO Vario lábtörlô 68 ACO SELF gyeprács 71 Vegyszerállóság Vegyszerállósági táblázat 72 7ACO DRAIN

7 Információ Terhelési osztályba sorolás az MSZ EN 1433 alapján A 15 1) B 125 1) Kizárólag gyalogos és kerékpáros által használt közlekedési felületek és hasonlóak pl. zöldterületek. Gyalogutak, gyalogosok közlekedési és hasonló területek, személygépkocsi parkolók és személygépkocsi parkoló lefedések. C 250 1) Csak járdaszegély tartományban alkalmazott lefedések, a járdaszegély külsõ élétõl a közlekedési felületen max. 0,5 m és a gyalogúton 0,2 m távolságra, valamint utak oldalsávjai esetén. D 400 1) Utak közlekedési felületei. E 600 1) Nem nyilvános közlekedési területek, különlegesen nagy tengelyterhelésű közlekedés számára. F 900 1) Különleges területek, pl. polgári repülõterek. Esési módok meghatározása (lejtés módja) 1. vízfelszínesés/terepesés 2. fenékesés, a folyóka folyásfenekének 0,5 % lejtésű kialakításával 3. lépcsõesés (lépcsõs fenékkialakítással, bukómagasság 2,5/5,0 cm) SF = vízelvezetõ rendszer vízzáró tömítõhoronnyal, veszélyes folyadékok vízzáró elvezetésére, tartósan rugalmas tömítõ anyaggal kitöltve Quicklock = csavarozásmentes rácsrögzítés A 15 - C 250 terhelési osztályra Drainlock = csavarozásmentes rácsrögzítés A 15 - E 600 terhelési osztályra Powerlock = nagyteherbírású csavarozásmentes rácsrögzítés D F 900 terhelési osztályokra 1) Vizsgálóerõ (KN) MSZ EN 1433 szerint 8

8 Beépítési utasítások Általános beépítési szempontok A folyókarendszereket gyártó ACO a következõkben általános érvényű javaslatokat tesz ACO DRAIN vonalmenti vízelvezetõ rendszerek beépítésére vonatkozóan. Adott helyszínre történõ beépítésnél természetesen figyelembe kell venni a helyi adottságokat és elõírásokat. Az ACO DRAIN vízelvezetõ rendszer folyókáinak alapvetõen két feladatot kell ellátniuk: a lehulló csapadékvizet és a felületi vizeket össze kell gyűjteni és el kell vezetni. az áthaladó forgalom okozta statikus és dinamikus terheléseket fel kell venni. Az ACO DRAIN vízelvezetõ rendszer minden alkalmazási területre megfelelõ megoldást kínál. Vízelvezetõ rendszerek beépítésénél az aktuális elõírásokon kívül az ACO beépítési utasításait is figyelembe kell venni. A folyókák az ajánlott szakszerű beépítésnél minden fellépõ függõleges terhelést felvesznek. A vízszintes erõket pl. kövezet, betonfelületek hõtágulása a betonágyazat, illetve a tágulási hézagok szakszerű kialakításával veszik fel. Az ACO DRAIN folyókák bennmaradó zsaluhéjaknak tekinthetõk. Az ACO DRAIN terhelési osztályai az MSZ EN 1433 függeléke szerinti követelményekkel egyeznek meg. Általános szempontok: figyelembe kell venni a burkolat fektetésbõl adódó utólagos magasságkülönbséget betonburkolatba való beépítésnél a folyókától cm távolságra a teljes betonburkolat vastagságával egyezõ, ún. átmenõ hézagot kell kialakítani. A folyókától d távolságra vakhézagot is kell vágni. A folyószakaszra keresztirányban futó tágulási hézagot 5-8 méterenként úgy kell elhelyezni, hogy azok folyóka illesztésen haladjanak át. a határoló felületek tömörítését úgy kell végezni, hogy elkerüljük a folyóka elemek sérülését. a folyóka melletti cm sávon belül nagyméretű hengeres tömörítést alkalmazni tilos. Helyette öntött aszfaltot vagy kézi tömörítõhengert szabad használni, azt is csak a folyóka tengelyével párhuzamosan. Ezalatt a lefedõrácsnak a folyókában kell lennie. a csatlakozó burkolatot csúszásmentesen kell eldolgozni. A C 250 terhelési osztálynál magasabb osztályoknál a fedõrácsokat közlekedésbiztosan kell rögzíteni. A folyókák beépítésénél az alábbi alapvetõ szempontokat kell figyelembe venni: a földmunka szintjét a választott esési mód függvényében, megfelelõen szintbe helyezve kell kialakítani. a folyókákat munkaárokban a rajtuk lévõ nyíl által meghatározott irányban kell lefektetni (nyílirány = folyási irány). A folyókák fektetését a legmélyebb ponton kell kezdeni, ahol az a befogadóba (alapvezetékbe) csatlakozik (bekötõakna, gyűjtõakna, függöleges kifolyás, csõcsonkos homloklap). a beépítési fázisban a folyókákat oldalt meg kell támasztani, hogy ezzel biztosítsuk a fedlapok problémamentes elhelyezését. a beton ágyazatot és burkolatot az ACO DRAIN beépítési utasítás alábbi vázlatának megfelelõen kell elkészíteni. A csatlakozó burkolat szintjének a folyókáénál (beleértve a fedõrácsot és feltét keretét) 3-5 mm-rel magasabbnak kell lennie. Magyarországon a nemzetközi gyakorlattól eltérõen aszfalt és beton útburkolókõbõl készült burkolatoknál is igen gyakori a teherhordó rétegek betonból való készítése. Ha a betonalap felsõ szintje ferde, elõírt szilárdságú betonmegtámasztás mellett meghaladja a folyóka magasság felét, akkor a hézagot a beton burkolatnál leírt módon kell kialakítani. A bekötõ- és gyűjtõaknák beépítése a folyókához hasonlóan történik. Megjegyzés: Fugázott lapburkolattal tervezett burkolat építése esetén, ha horganyzott acél élvédelemmel és ráccsal lefedett folyóka elem kerül beépítésre, akkor a horganyzott acél szerkezetek vegyi károsodásának elkerülése végett kérje az adott fugázó anyag alkalmazhatóságának gyártói véleményét. 9ACO DRAIN

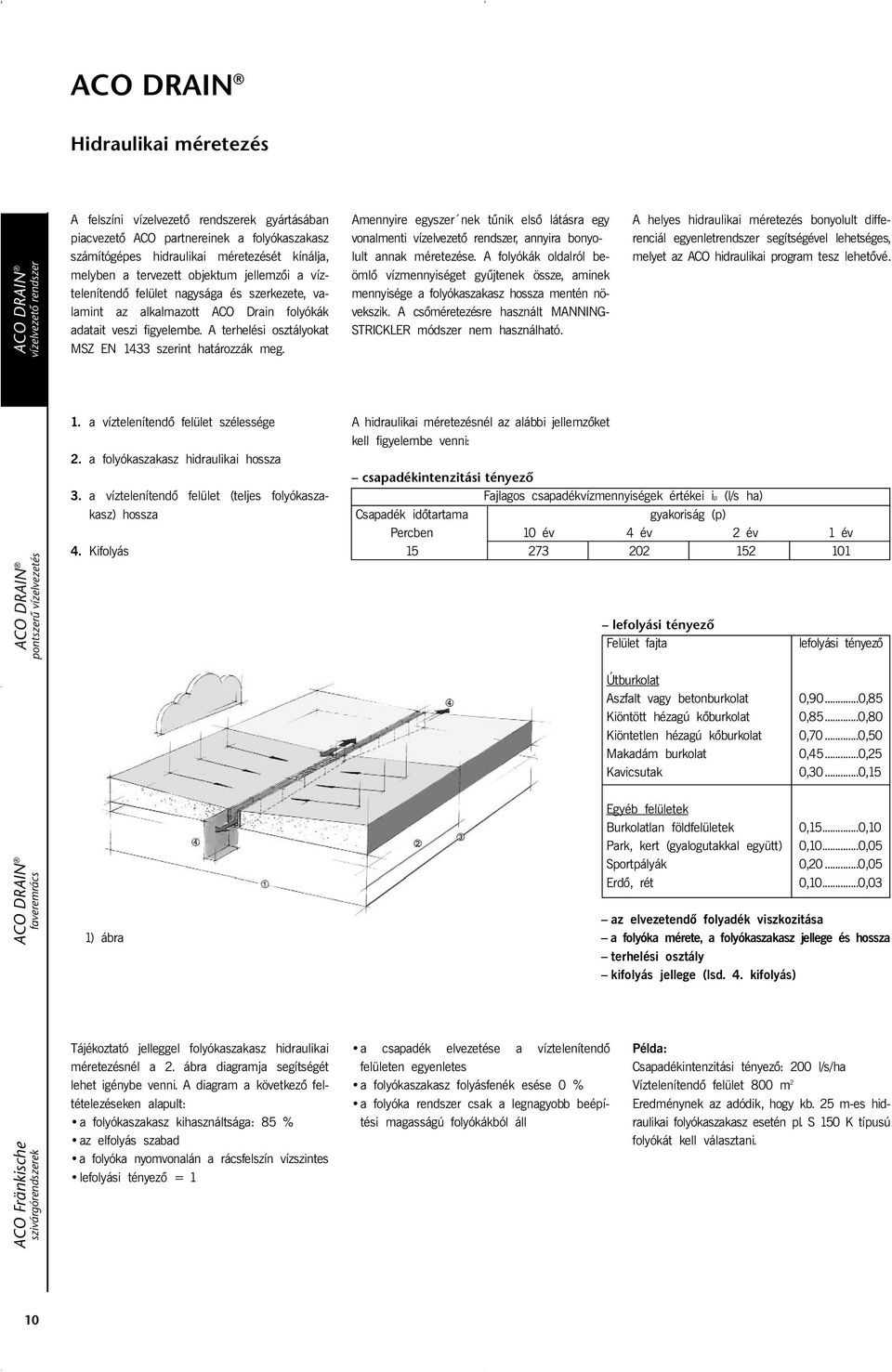

9 Hidraulikai méretezés A felszíni vízelvezetõ rendszerek gyártásában piacvezetõ ACO partnereinek a folyókaszakasz számítógépes hidraulikai méretezését kínálja, melyben a tervezett objektum jellemzõi a víztelenítendõ felület nagysága és szerkezete, valamint az alkalmazott ACO Drain folyókák adatait veszi figyelembe. A terhelési osztályokat MSZ EN 1433 szerint határozzák meg. Amennyire egyszer nek tűnik elsõ látásra egy vonalmenti vízelvezetõ rendszer, annyira bonyolult annak méretezése. A folyókák oldalról beömlõ vízmennyiséget gyűjtenek össze, aminek mennyisége a folyókaszakasz hossza mentén növekszik. A csõméretezésre használt MANNING- STRICKLER módszer nem használható. A helyes hidraulikai méretezés bonyolult differenciál egyenletrendszer segítségével lehetséges, melyet az ACO hidraulikai program tesz lehetõvé. 1. a víztelenítendõ felület szélessége 2. a folyókaszakasz hidraulikai hossza 3. a víztelenítendõ felület (teljes folyókaszakasz) hossza 4. Kifolyás A hidraulikai méretezésnél az alábbi jellemzõket kell figyelembe venni: csapadékintenzitási tényezõ Fajlagos csapadékvízmennyiségek értékei ip (l/s ha) Csapadék idõtartama gyakoriság (p) Percben 10 év 4 év 2 év 1 év lefolyási tényezõ Felület fajta lefolyási tényezõ Útburkolat Aszfalt vagy betonburkolat 0,90...0,85 Kiöntött hézagú kõburkolat 0,85...0,80 Kiöntetlen hézagú kõburkolat 0,70...0,50 Makadám burkolat 0,45...0,25 Kavicsutak 0,30...0,15 1) ábra Egyéb felületek Burkolatlan földfelületek 0,15...0,10 Park, kert (gyalogutakkal együtt) 0,10...0,05 Sportpályák 0,20...0,05 Erdõ, rét 0,10...0,03 az elvezetendõ folyadék viszkozitása a folyóka mérete, a folyókaszakasz jellege és hossza terhelési osztály kifolyás jellege (lsd. 4. kifolyás) Tájékoztató jelleggel folyókaszakasz hidraulikai méretezésnél a 2. ábra diagramja segítségét lehet igénybe venni. A diagram a következõ feltételezéseken alapult: a folyókaszakasz kihasználtsága: 85 % az elfolyás szabad a folyóka nyomvonalán a rácsfelszín vízszintes lefolyási tényezõ = 1 a csapadék elvezetése a víztelenítendõ felületen egyenletes a folyókaszakasz folyásfenék esése 0 % a folyóka rendszer csak a legnagyobb beépítési magasságú folyókákból áll Példa: Csapadékintenzitási tényezõ: 200 l/s/ha Víztelenítendõ felület 800 m 2 Eredménynek az adódik, hogy kb. 25 m-es hidraulikai folyókaszakasz esetén pl. S 150 K típusú folyókát kell választani. 10

10 Hidraulikai méretezés Csapadékintenzitási tényezõ (l/s/ha) vízhozam (l/s) S 300 K S 200 K S 150 K S 100 K Víztelenítendõ felület (m 2 ) 2) ábra hidraulikai szakaszhossz (m) ACO DRAIN vonalmenti vízelvezetõ rendszer hidraulikai méretezése A tájékoztató jellegen túlmenõen pontos hidraulikai méretezés az ACO hidraulikai programjával végezhetõ el külön kérésre, mely méretezési biztonságán felül lehetõséget teremt a műszakilag és gazdaságilag optimális megoldás kiválasztására. partner adatai vízfelszín fenékeséssel folyókaszakasz hossza (m) talajszint vízhozam (l/s) folyási sebesség (m/s) folyadék jellemzõi kifolyás módja a vízfelszín és fedõrács alja közötti távolság kihasználtsági fok 3) ábra 11

11 Folyókák közép és nehéz terhelésre MULTILINE V100 rendszer áttekintése Jelmagyarázat: 1,0 m folyóka DN 100 függõleges nyílással Folyóka oldalsó sarok-, T vagy keresztcsatlakozási lehetõséggel, DN 100 függõleges nyílással, Rövid bekötõakna gumitömítéssel 1,0 m folyóka 0,5 % beépített fenékeséssel Folyóka oldalsó sarok-, T vagy keresztcsatlakozási lehetõséggel, Átmeneti idom 2,5 cm bukóhoz Átmeneti idom 5,0 cm bukóhoz Hosszú bekötõakna DN 100 függõleges kitörhetõ csatlakozásal 12

12 Folyókák közép és nehéz terhelésre Multiline V100 Drainlock Multiline V100 5) vízelvezetõ rendszer Drainlock gyorsrögzítõvel, élvédelemmel. Belsõ szélesség: 10 cm MSZ EN 1433 szerinti A15, B125, C250, D400, E600 és E900* terhelési osztályra Multiline V100 Drainlock polimerbeton folyóka egybeöntött élvédelemmel, gyorsrögzítõvel, vízzáró tömítõhoronnyal Öntöttvas élv. Horg. acél élv. Típus Beép. Beép. Beép. magasság 5 mm 4 mm hossz szél. elején végén kg/db db/ rend. rend. cm cm cm cm paletta szám szám ,0 13,5 15,0 15,0 16, ) 100,0 13,5 16,0 16,0 16, )4) 50,0 13,5 15,0 15,0 9, )3) 50,0 13,5 16,0 16,0 9, ,0 13,5 15,0 15,5 16, ,0 13,5 15,5 16,0 16, ,0 13,5 16,0 16,5 17, ,0 13,5 16,5 17,0 17, ,0 13,5 17,0 17,5 18, ,0 13,5 17,5 17,5 19, ) 100,0 13,5 18,5 18,5 18, )4) 50,0 13,5 17,5 17,5 9, )3) 50,0 13,5 18,5 18,5 9, ,0 13,5 17,5 18,0 18, ,0 13,5 18,0 18,5 19, ,0 13,5 18,5 19,0 19, ,0 13,5 19,0 19,5 19, ,0 13,5 19,5 20,0 20, ,0 13,5 20,0 20,0 21, ) 100,0 13,5 21,0 21,0 20, )4) 50,0 13,5 20,0 20,0 11, )3) 50,0 13,5 21,0 21,0 11, ,0 13,5 22,5 22,5 23, ) 100,0 13,5 23,5 23,5 22, )4) 50,0 13,5 22,5 22,5 13, )3) 50,0 13,5 23,5 23,5 13, ,0 13,5 25,0 25,0 25, ) 100,0 13,5 26,0 26,0 24, )4) 50,0 13,5 25,0 25,0 13, )3) 50,0 13,5 26,0 26,0 13, Alacsony Multiline V100 Drainlock polimerbeton folyóka egybeöntött élvédelemmel, gyorsrögzítõvel, vízzáró tömítõhoronnyal Alacsony folyóka 100,0 13,5 6,0 6, Alacsony folyóka 100,0 13,0 8,0 8,0 9, Alacsony folyóka 100,0 13,0 10,0 10,0 9, Alacsony 1) folyóka 100,0 13,5 6,0 6, Alacsony 1) folyóka 100,0 13,0 9,0 9,0 12, Alacsony 1) folyóka 100,0 13,0 11,0 11,0 12, V100 folyóka V100 folyóka 1,0 m V100 folyóka 0,5 m, DN 100 függõleges kitörhetõ kivezetéssel V100 folyóka 0,5 m, DN 100 függ. nyílással, gumitömítéssel * Csak öntöttvas élvédelemmel 1) Folyóka DN 100 függõleges nyílással, gumitömítéssel 3) Folyóka oldalsó sarok-, T vagy keresztcsatlakozási lehetõséggel 4) Folyóka kitörhetõ DN 100 függõleges csatlakozással 5) Kivétel: autópályák és nagyforgalmú utak keresztirányú vízelvezetése. Erre a célra az Monoblock RD 100/300 D rendszert ajánljuk. Megjegyzés: A Multiline V100 vízelvezetõ rendszer rozsdamentes acél élvédelemmel is rendelhetõ. Alacsony V100 folyóka 13

13 Folyókák közép és nehéz terhelésre Multiline V100 Drainlock Multiline V100 5) vízelvezetõ rendszer Drainlock gyorsrögzítõvel, élvédelemmel. Belsõ szélesség: 10 cm MSZ EN 1433 szerinti A15, B125, C250, D400, E600 és F900* terhelési osztályra Multiline V100 Drainlock rövid/hosszú bekötõakna polimerbetonból egybeöntött élvédelemmel, gyorsrögzítõvel, hordalékfogó vödörrel, csatlakozó nyílással, gumitömítéssel Öntöttvas élv. Horg. acél élv. Típus Beép. Beép. Beép. 5 mm 4 mm hossz szél. magasság kg/db db/ rend. rend. cm cm cm paletta szám szám Bekötõakna DN ,0 13,5 45,0 25, Bekötõakna DN ,0 13,5 60,0 30, Bekötõakna DN ,0 13,5 45,0 25, Bekötõakna DN ,0 13,5 60,0 30, Bekötõakna V100 bekötõakna, rövid Homloklap polimerbetonból, élvédelemmel, folyóka elejére és végére V100 bekötõakna, hosszú típushoz 1, Alacsony 6 cm-hez 0, Alacsony 8 cm-hez 0, Alacsony 10 cm-hez 0, Homloklap polimerbetonból, élvédelemmel, DN 100 csatlakozással, gumitömítéssel 0. típushoz 0, típushoz 0, típushoz 0, típushoz 1, típushoz 1, * Csak öntöttvas élvédelemmel 5) Kivétel: autópályák és nagyforgalmú utak keresztirányú vízelvezetése. Erre a célra az Monoblock RD 100/300 D rendszert ajánljuk. Homloklap DN 100 csatlakozással, gumitömítéssel 14 Megjegyzés: A Multiline V100 vízelvezetõ rendszer rozsdamentes acél élvédelemmel is rendelhetõ..

14 Folyókák közép és nehéz terhelésre Multiline V100 Drainlock Multiline V100 5) vízelvezetõ rendszer Drainlock gyorsrögzítõvel, élvédelemmel. Belsõ szélesség: 10 cm MSZ EN 1433 szerinti A15, B125, C250, D400, E600 és F900* terhelési osztályra Adapter folyásirány váltáshoz polimerbetonból, élvédelemmel Öntöttvas élv. Horg. acél élv. Típus Beép. Beép. Beép. 5 mm 4 mm hossz szél. magasság kg/db db/ rend. rend. cm cm cm paletta szám szám 0. típushoz 0, típushoz 0, típushoz 0, típushoz 1, típushoz 1, Adapter folyásirány váltáshoz Átmeneti idom lépcsõs eséssel kialakított folyókák bukóihoz polimerbetonból 2,5 cm bukóhoz 0, ,0 cm bukóhoz 0, Átmeneti idom 2,5 cm bukóhoz Bűzzár bekötõaknához DN 100 Egyrészes PP Kétrészes PVC Átmeneti idom 5,0 cm bukóhoz Rácskiemelõ horog horganyzott acélból Rácskiemelõ horog 0, * Csak öntöttvas élvédelemmel 5) Kivétel: autópályák és nagyforgalmú utak keresztirányú vízelvezetése. Erre a célra az Monoblock RD 100/300 D rendszert ajánljuk. Rácskiemelõ horog Megjegyzés: A Multiline V100 vízelvezetõ rendszer rozsdamentes acél élvédelemmel is rendelhetõ. 15

15 Folyókák közép és nehéz terhelésre Multiline V100 Drainlock Multiline V100 5) vízelvezetõ rendszer Drainlock gyorsrögzítõvel, élvédelemmel. Belsõ szélesség: 10 cm MSZ EN 1433 szerinti A15, B125, C250, D400, E600 és F900* terhelési osztályra Lefedõ rácsok Drainlock csappal V100 folyókához Típus Beép. Beép. Átfoly. db/ rend. hossz szél. ker. kg/db paletta szám cm cm cm 2 /m A15 terhelési osztály Bordás rács horganyzott acél 100,0 12, , (10 mm) 50,0 12, , Hossz rúdrács horganyzott acél 100,0 12, , ,0 12, , Kereszt rúdrács horganyzott acél 100,0 12, , ,0 12, , Perforált rács horganyzott acél 100,0 12, , ,0 12, , B125 terhelési osztály Hálós rács, horganyzott acél 100,0 12, , (30x15 mm) 50,0 12, , Bordás rács öntöttvas (12 mm) 50,0 12, , C250 terhelési osztály Bordás rács öntöttvas (12 mm) 50,0 12, , Bordás rács öntöttvas (5 mm) 50,0 12, , Hosszbordás rács öntöttvas 50,0 12, , Perforált rács horganyzott acél 100,0 12, , ,0 12, , Bordás rács horganyzott acél 100,0 12, , (10 mm) 50,0 12, , Hálós rács horganyzott acél 100,0 12, , (25x12,5 mm) 50,0 12, , Réskeret horganyzott acél 100,0 12, , ,0 12, , Bordás rács műanyag (8 mm) 50,0 12, , D400 terhelési osztály Bordás rács öntöttvas (12 mm) 50,0 12, , Hosszbordás rács öntöttvas 50,0 12, , Hálós rács horganyzott acél 100,0 12, , (25x12,5 mm) 50,0 12, , E600 terhelési osztály Bordás rács öntöttvas (12 mm) 50,0 12, , Hosszbordás rács öntöttvas 50,0 12, , Zárt fedél öntöttvas 50,0 12,3-5, F900 terhelési osztály Bordás rács öntöttvas (12 mm) 50,0 12,3 5, Lefedõ rácsok V100 folyókához Bordás rács Perforált rács Hosszrúd rács Keresztrúdt rács Hosszbordás rács Hálós rács Műanyag bordás rács * Csak öntöttvas élvédelemmel 5) Kivétel: autópályák és nagyforgalmú utak keresztirányú vízelvezetése. Erre a célra az Monoblock RD 100/300 D rendszert ajánljuk. Réskeret 16 Megjegyzés: A Multiline V100 vízelvezetõ rendszer rozsdamentes acél élvédelemmel is rendelhetõ. Minden horganyzott acélból készült rácstípus rozsdamentes acélból is rendelhetô. Öntöttvas bordás rács (5 mm)

16 Folyókák közép és nehéz terhelésre Multiline V150 Drainlock Multiline V150 5) vízelvezetõ rendszer Drainlock gyorsrögzítõvel, élvédelemmel. Belsõ szélesség: 15 cm MSZ EN 1433 szerinti A15, B125, C250, D400, E600 és F900* terhelési osztályra Multiline V150 Drainlock polimerbeton folyóka egybeöntött élvédelemmel, gyorsrögzítõvel, vízzáró tömítõhoronnyal Öntöttvas élv. Horg. acél élv. Típus Beép. Beép. Beép. magasság 5 mm 4 mm hossz szél. elején végén kg/db db/ rend. rend. cm cm cm cm paletta szám szám ,0 18,5 21,0 21,0 27, ) 100,0 18,5 22,0 22,0 31, )4) 50,0 18,5 21,0 21,0 17, )3) 50,0 18,5 22,0 22,0 17, ,0 18,5 21,0 21,5 27, ,0 18,5 21,5 22,0 28, ,0 18,5 22,0 22,5 29, ,0 18,5 22,5 23,0 30, ,0 18,5 23,0 23,5 30, ,0 18,5 23,5 23,5 30, ) 100,0 18,5 24,5 24,5 35, )4) 50,0 18,5 23,5 23,5 19, )3) 50,0 18,5 24,5 24,5 19, ,0 18,5 23,5 24,0 31, ,0 18,5 24,0 24,5 31, ,0 18,5 24,5 25,0 31, ,0 18,5 25,0 25,5 33, ,0 18,5 25,5 26,0 34, ,0 18,5 26,0 26,0 32, ) 100,0 18,5 27,0 27,0 36, )4) 50,0 18,5 26,0 26,0 20, )3) 50,0 18,5 27,0 27,0 20, ,0 18,5 28,5 28,5 35, ) 100,0 18,5 29,5 29,5 38, )4) 50,0 18,5 28,5 28,5 21, )3) 50,0 18,5 29,5 29,5 21, ,0 18,5 31,0 31,0 36, ) 100,0 18,5 32,0 32,0 40, )4) 50,0 18,5 31,0 31,0 22, )3) 50,0 18,5 32,0 32,0 22, Alacsony Multiline V150 Drainlock polimerbeton folyóka egybeöntött élvédelemmel, gyorsrögzítõvel, vízzáró tömítõhoronnyal Alacsony folyóka 100,0 18,5 12,0 12,0 16, Alacsony folyóka 100,0 18,5 12,0 12,0 16, DN 100 függ. nyílással V150 folyóka V150 folyóka 1,0 m V150 folyóka 0,5 m, DN 150 függõleges kitörhetõ kivezetéssel V150 folyóka 0,5 m, DN 150 függ. nyílással, gumitömítéssel * Csak öntöttvas élvédelemmel 1) Folyóka DN 150 függõleges nyílással, gumitömítéssel 3) Folyóka oldalsó sarok-, T vagy keresztcsatlakozási lehetõséggel 4) Folyóka kitörhetõ DN 150 függõleges csatlakozással 5) Kivétel: autópályák és nagyforgalmú utak keresztirányú vízelvezetése. Erre a célra az Monoblock RD 100/300 D rendszert ajánljuk. Megjegyzés: A Multiline V150 vízelvezetõ rendszer rozsdamentes acél élvédelemmel is rendelhetõ. Alacsony V150 folyóka 17

17 Folyókák közép és nehéz terhelésre Multiline V150 Drainlock Multiline V150 5) vízelvezetõ rendszer Drainlock gyorsrögzítõvel, élvédelemmel. Belsõ szélesség: 15 cm MSZ EN 1433 szerinti A15, B125, C250, D400, E600 és F900* terhelési osztályra Multiline V150 Drainlock bekötõakna polimerbetonból egybeöntött élvédelemmel, gyorsrögzítõvel, hordalékfogó vödörrel, csatlakozó nyílással, gumitömítéssel Öntöttvas élv. Horg. acél élv. Típus Beép. Beép. Beép. 5 mm 4 mm hossz szél. magasság kg/db db/ rend. rend. cm cm cm paletta szám szám Bekötõakna DN ,0 18,5 61,0 36, Bekötõakna DN ,0 18,5 61,0 36, V 150 bekötõakna Homloklap polimerbetonból, élvédelemmel, folyóka elejére és végére típushoz 3, Alacsony 12 cm-hez 1, Homloklap polimerbetonból, élvédelemmel, DN 150 csatlakozó nyílással, gumitömítéssel 0. típushoz 2, típushoz 2, típushoz 3, típushoz 3, típushoz 4, V150 bekötõakna mérete Homloklap DN 150 csatlakozással, gumitömítéssel Adapter folyásirány váltáshoz polimerbetonból, élvédelemmel 0. típushoz 1, típushoz 1, típushoz 1, típushoz 1, típushoz 2, Átmeneti idom lépcsõs eséssel kialakított folyókák bukóihoz 2,5 cm bukóhoz 0, ,0 cm bukóhoz 1, Adapter folyásirány váltáshoz Bűzzár bekötõaknához DN 150 Bűzzár Rácskiemelõ horog horganyzott acélból Rácskiemelõ horog * Csak öntöttvas élvédelemmel 5) Kivétel: autópályák és nagyforgalmú utak keresztirányú vízelvezetése. Erre a célra az Monoblock RD 100/300 D rendszert ajánljuk. Megjegyzés: A Multiline V150 vízelvezetõ rendszer rozsdamentes acél élvédelemmel is rendelhetõ. Átmeneti idom 18

18 Folyókák közép és nehéz terhelésre Multiline V150 Drainlock Multiline V150 5) vízelvezetõ rendszer Drainlock gyorsrögzítõvel, élvédelemmel. Belsõ szélesség: 15 cm MSZ EN 1433 szerinti A15, B125, C250, D400, E600 és F900* terhelési osztályra Lefedõ rácsok Drainlock csappal V150 folyókához Típus Beép. Beép. Átfoly. db/ rend. hossz szél. ker. kg/db paletta szám cm cm cm 2 /m C250 terhelési osztály Bordás rács öntöttvas (12 mm) 50,0 17, , Hosszbordás öntöttvas rács 50,0 17, , Hálós rács horganyzott acél 100,0 17, , (17x23 mm) 50,0 17, , Hálós rács rozsdamentes acél 100,0 17, , (17x23 mm) 50,0 17, , D400 terhelési osztály Bordás rács öntöttvas (12 mm) 100,0 17, , Hosszbordás rács öntöttvas 50,0 17, , Hálós rács horganyzott acél 100,0 17, , (17x23 mm) 50,0 17, , Hálós rács rozsdamentes acél 100,0 17, , (17x23 mm) 50,0 17, , Réskeret horganyzott acél 100,0 17, , ,0 17, , Réskeret rozsdamentes acél 100,0 17, , ,0 17, , E600 terhelési osztály Bordás rács öntöttvas (12 mm) 50,0 17, , Hosszbordás rács öntöttvas 50,0 17, , Zárt fedél öntöttvas 50,0 17,3-9, F900 terhelési osztály Bordás rács öntöttvas 50,0 17,3 8, Lefedõ rácsok V150 folyókához Bordás rács Hálós rács Hosszbordás rács Réskeret * Csak öntöttvas élvédelemmel 5) Kivétel: autópályák és nagyforgalmú utak keresztirányú vízelvezetése. Erre a célra az Monoblock RD 100/300 D rendszert ajánljuk. Megjegyzés: A Multiline V150 vízelvezetõ rendszer rozsdamentes acél élvédelemmel is rendelhetõ. Zárt fedél 19

19 Folyókák közép és nehéz terhelésre Multiline V200 Drainlock Multiline V200 5) vízelvezetõ rendszer Drainlock gyorsrögzítõvel, élvédelemmel. Belsõ szélesség: 20 cm MSZ EN 1433 szerinti A15, B125, C250, D400, E600 és F900* terhelési osztályra Multiline V200 Drainlock polimerbeton folyóka egybeöntött élvédelemmel, gyorsrögzítõvel, vízzáró tömítõhoronnyal Öntöttvas élv. Horg. acél élv. Típus Beép. Beép. Beép. magasság 5 mm 4 mm hossz szél. elején végén kg/db db/ rend. rend. cm cm cm cm paletta szám szám ,0 23,5 26,5 26,5 41, ) 100,0 23,5 27,5 27,5 45, )4) 50,0 23,5 26,5 26,5 22, )3) 50,0 23,5 27,5 27,5 22, ,0 23,5 26,5 27,0 42, ,0 23,5 27,0 27,5 43, ,0 23,5 27,5 28,0 43, ,0 23,5 28,0 28,5 43, ,0 23,5 28,5 29,0 44, ,0 23,5 29,0 29,0 44, ) 100,0 23,5 30,0 30,0 47, )4) 50,0 23,5 29,0 29,0 26, )3) 50,0 23,5 30,0 30,0 25, ,0 23,5 29,0 29,5 45, ,0 23,5 29,5 30,0 45, ,0 23,5 30,0 30,5 46, ,0 23,5 30,5 31,0 47, ,0 23,5 31,0 31,5 47, ,0 23,5 31,5 31,5 47, ) 100,0 23,5 32,5 32,5 49, )4) 50,0 23,5 31,5 31,5 27, )3) 50,0 23,5 32,5 32,5 27, ,0 23,5 34,0 34,0 49, ) 100,0 23,5 35,0 35,0 52, )4) 50,0 23,5 34,0 34,0 28, )3) 50,0 23,5 35,0 35,0 28, ,0 23,5 36,5 36,5 51, ) 100,0 23,5 37,5 37,5 54, )4) 50,0 23,5 36,5 36,5 30, )3) 50,0 23,5 37,5 37,5 29, Alacsony Multiline V200 Drainlock polimerbeton folyóka egybeöntött élvédelemmel, gyorsrögzítõvel, vízzáró tömítõhoronnyal Alacsony folyóka 100,0 23,5 12,0 12,0 18, Alacsony folyóka 100,0 23,5 12,0 12,0 18, DN 100 függ.nyílással V200 folyóka V200 folyóka 1,0 m V200 folyóka 0,5 m, DN 200 függõleges kitörhetõ kivezetéssel V200 folyóka 0,5 m, DN 200 függ. nyílással, gumitömítéssel * Csak öntöttvas élvédelemmel 1) Folyóka DN 200 függõleges nyílással, gumitömítéssel 3) Folyóka oldalsó sarok-, T vagy keresztcsatlakozási lehetõséggel 4) Folyóka kitörhetõ DN 200 függõleges csatlakozással 5) Kivétel: autópályák és nagyforgalmú utak keresztirányú vízelvezetése. Erre a célra az Monoblock RD 100/300 D rendszert ajánljuk. 20 Megjegyzés: A Multiline V200 vízelvezetõ rendszer rozsdamentes acél élvédelemmel is rendelhetõ. Alacsony V200 folyóka

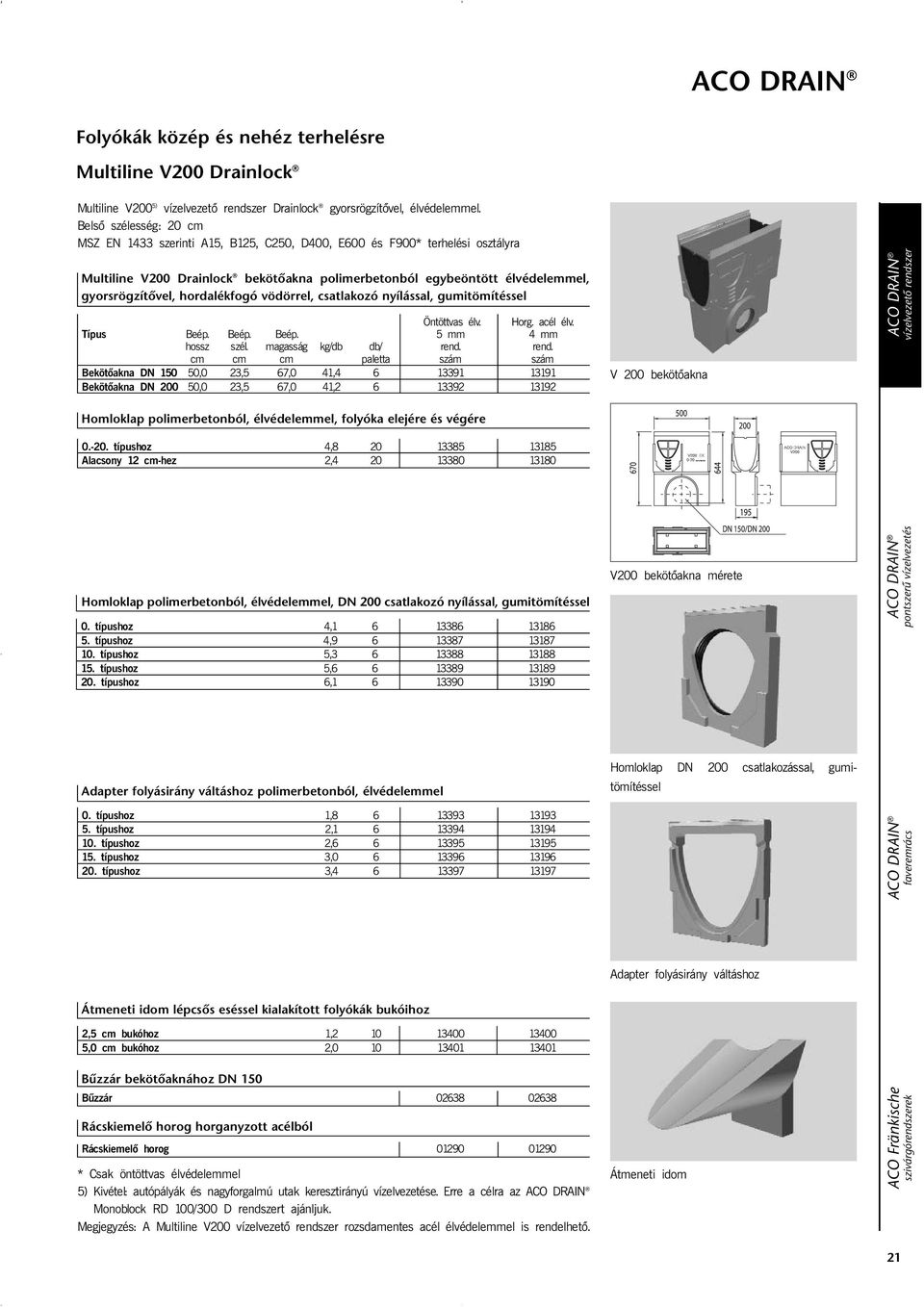

20 Folyókák közép és nehéz terhelésre Multiline V200 Drainlock Multiline V200 5) vízelvezetõ rendszer Drainlock gyorsrögzítõvel, élvédelemmel. Belsõ szélesség: 20 cm MSZ EN 1433 szerinti A15, B125, C250, D400, E600 és F900* terhelési osztályra Multiline V200 Drainlock bekötõakna polimerbetonból egybeöntött élvédelemmel, gyorsrögzítõvel, hordalékfogó vödörrel, csatlakozó nyílással, gumitömítéssel Öntöttvas élv. Horg. acél élv. Típus Beép. Beép. Beép. 5 mm 4 mm hossz szél. magasság kg/db db/ rend. rend. cm cm cm paletta szám szám Bekötõakna DN ,0 23,5 67,0 41, Bekötõakna DN ,0 23,5 67,0 41, V 200 bekötõakna Homloklap polimerbetonból, élvédelemmel, folyóka elejére és végére típushoz 4, Alacsony 12 cm-hez 2, Homloklap polimerbetonból, élvédelemmel, DN 200 csatlakozó nyílással, gumitömítéssel 0. típushoz 4, típushoz 4, típushoz 5, típushoz 5, típushoz 6, V200 bekötõakna mérete Adapter folyásirány váltáshoz polimerbetonból, élvédelemmel Homloklap DN 200 csatlakozással, gumitömítéssel 0. típushoz 1, típushoz 2, típushoz 2, típushoz 3, típushoz 3, Adapter folyásirány váltáshoz Átmeneti idom lépcsõs eséssel kialakított folyókák bukóihoz 2,5 cm bukóhoz 1, ,0 cm bukóhoz 2, Bűzzár bekötõaknához DN 150 Bűzzár Rácskiemelõ horog horganyzott acélból Rácskiemelõ horog * Csak öntöttvas élvédelemmel 5) Kivétel: autópályák és nagyforgalmú utak keresztirányú vízelvezetése. Erre a célra az Monoblock RD 100/300 D rendszert ajánljuk. Megjegyzés: A Multiline V200 vízelvezetõ rendszer rozsdamentes acél élvédelemmel is rendelhetõ. Átmeneti idom 21

21 Folyókák közép és nehéz terhelésre Multiline V200 Drainlock Multiline V200 5) vízelvezetõ rendszer Drainlock gyorsrögzítõvel, élvédelemmel. Belsõ szélesség: 20 cm MSZ EN 1433 szerinti A15, B125, C250, D400, E600 és F900* terhelési osztályra Lefedõ rácsok Drainlock csappal V200 folyókához Típus Beép. Beép. Átfoly. db/ rend. hossz szél. ker. kg/db paletta szám cm cm cm 2 /m C250 terhelési osztály Bordás rács öntöttvas (GGG) 50,0 22, , Hosszbordás rács öntöttvas (GGG) (41,5x18 mm) 50,0 22, , Hálós rács horganyzott acél 100,0 22, , (20x25 mm) 50,0 22, , Hálós rács rozsdamentes acél 100,0 22, , (20x25 mm) 50,0 22, , D400 terhelési osztály Bordás rács öntöttvas (GGG) 50,0 22, , Hosszbordás rács öntöttvas (GGG) (41,5x18 mm) 50,0 22, , Hálós rács horganyzott acél 100,0 22, , (20x25 mm) 50,0 22, , Hálós rács rozsdamentes acél 100,0 22, , (20x25 mm) 50,0 22, , E600 terhelési osztály Bordás rács öntöttvas (GGG) 50,0 22, , Hosszbordás rács öntöttvas (GGG) (41,5x18 mm) 50,0 22, , Zárt fedél öntöttvas (GGG) 50,0 22,3 12, F900 terhelési osztály Bordás rács öntöttvas 50,0 22,3 12, Lefedõ rácsok V200 folyókához Bordás rács Hálós rács Hosszbordás rács * Csak öntöttvas élvédelemmel 5) Kivétel: autópályák és nagyforgalmú utak keresztirányú vízelvezetése. Erre a célra az Monoblock RD 100/300 D rendszert ajánljuk. Zárt fedél 22 Megjegyzés: A Multiline V200 vízelvezetõ rendszer rozsdamentes acél élvédelemmel is rendelhetõ.

22 Folyókák közép és nehéz terhelésre Multiline V300 Drainlock Multiline V300 5) vízelvezetõ rendszer Drainlock gyorsrögzítõvel, élvédelemmel. Belsõ szélesség: 30 cm MSZ EN 1433 szerinti A15, B125, C250, D400, E600 és F900* terhelési osztályra Multiline V300 Drainlock polimerbeton folyóka egybeöntött élvédelemmel, gyorsrögzítõvel, vízzáró tömítõhoronnyal Öntöttvas élv. Horg. acél élv. Típus Beép. Beép. Beép. magasság 5 mm 4 mm hossz szél. elején végén kg/db db/ rend. rend. cm cm cm cm paletta szám szám ,0 35,0 38,5 38,5 63, ) 100,0 35,0 39,5 39,5 70, )4) 50,0 35,0 38,5 38,5 38, )3) 50,0 35,0 39,5 39,5 38, ,0 35,0 38,5 39,0 64, ,0 35,0 39,0 39,5 64, ,0 35,0 39,5 40,0 65, ,0 35,0 40,0 40,5 65, ,0 35,0 40,5 41,0 65, ,0 35,0 41,0 41,0 66, ) 100,0 35,0 42,0 42,0 73, )4) 50,0 35,0 41,0 41,0 40, )3) 50,0 35,0 42,0 42,0 39, ,0 35,0 41,0 41,5 67, ,0 35,0 41,5 42,0 67, ,0 35,0 42,0 42,5 67, ,0 35,0 42,5 43,0 68, ,0 35,0 43,0 43,5 68, ,0 35,0 43,5 43,5 69, ) 100,0 35,0 44,5 44,5 76, )4) 50,0 35,0 43,5 43,5 42, )3) 50,0 35,0 44,5 44,5 41, ,0 35,0 46,0 46,0 72, ) 100,0 35,0 47,0 47,0 77, )4) 50,0 35,0 46,0 46,0 43, )3) 50,0 35,0 47,0 47,0 42, ,0 35,0 48,5 48,5 75, ) 100,0 35,0 49,5 49,5 82, )4) 50,0 35,0 48,5 48,5 45, )3) 50,0 35,0 49,5 49,5 44, Alacsony Multiline V300 Drainlock polimerbeton folyóka egybeöntött élvédelemmel, gyorsrögzítõvel, vízzáró tömítõhoronnyal Alacsony folyóka 100,0 35,0 12,0 12,0 25, Alacsony folyóka 100,0 35,0 12,0 12,0 25, DN 100 függ.nyílással V300 folyóka V300 folyóka 1,0 m V300 folyóka 0,5 m, DN 200 függõleges, kitörhetõ kivezetéssel V300 folyóka 0,5 m, DN 200 függ. nyílással, gumitömítéssel * Csak öntöttvas élvédelemmel 1) Folyóka DN 200 függõleges nyílással, gumitömítéssel 3) Folyóka oldalsó sarok-, T vagy keresztcsatlakozási lehetõséggel 4) Folyóka kitörhetõ DN 200 függõleges csatlakozással 5) Kivétel: autópályák és nagyforgalmú utak keresztirányú vízelvezetése. Erre a célra az Monoblock RD 100/300 D rendszert ajánljuk. Megjegyzés: A Multiline V300 vízelvezetõ rendszer rozsdamentes acél élvédelemmel is rendelhetõ. Alacsony V300 folyóka 23

23 Folyókák közép és nehéz terhelésre Multiline V300 Drainlock Multiline V300 5) vízelvezetõ rendszer Drainlock gyorsrögzítõvel, élvédelemmel. Belsõ szélesség: 30 cm MSZ EN 1433 szerinti A15, B125, C250, D400, E600 és F900* terhelési osztályra Multiline V300 Drainlock bekötõakna polimerbetonból egybeöntött élvédelemmel, gyorsrögzítõvel, hordalékfogó vödörrel, csatlakozó nyílással, gumitömítéssel. Öntöttvas élv. Horg. acél élv. Típus Beép. Beép. Beép. 5 mm 4 mm hossz szél. magasság kg/db db/ rend. rend. cm cm cm paletta szám szám Bekötõakna DN ,0 35,0 86,0 64, Bekötõakna DN ,0 35,0 86,0 63, V 300 bekötõakna Homloklap polimerbetonból, élvédelemmel, folyóka elejére és végére típushoz 8, Alacsony 12 cm-hez 3, Homloklap polimerbetonból, élvédelemmel, DN 200 csatlakozó nyílással, gumitömítéssel 0. típushoz 6, típushoz 7, típushoz 7, típushoz 7, típushoz 8, V300 bekötõakna mérete Adapter folyásirány váltáshoz polimerbetonból, élvédelemmel Homloklap DN 200 csatlakozással, gumitömítéssel 0. típushoz 2, típushoz 2, típushoz 2, típushoz 2, típushoz 3, Adapter folyásirány váltáshoz Átmeneti idom lépcsõs eséssel kialakított folyókák bukóihoz 2,5 cm bukóhoz 1, ,0 cm bukóhoz 2, Bűzzár bekötõaknához DN 150 Bűzzár Rácskiemelõ horog horganyzott acélból Rácskiemelõ horog * Csak öntöttvas élvédelemmel 5) Kivétel: autópályák és nagyforgalmú utak keresztirányú vízelvezetése. Erre a célra az Monoblock RD 100/300 D rendszert ajánljuk. Megjegyzés: A Multiline V300 vízelvezetõ rendszer rozsdamentes acél élvédelemmel is rendelhetõ. Átmeneti idom 24

24 Folyókák közép és nehéz terhelésre Multiline V300 Drainlock Multiline V300 5) vízelvezetõ rendszer Drainlock gyorsrögzítõvel, élvédelemmel. Belsõ szélesség: 30 cm MSZ EN 1433 szerinti A15, B125, C250, D400, E600 és F900* terhelési osztályra Lefedõ rácsok Drainlock csappal V300 folyókához Típus Beép. Beép. Átfoly. db/ rend. hossz szél. ker. kg/db paletta szám cm cm cm 2 /m C250 terhelési osztály Bordás rács öntöttvas (GGG) 50,0 33, , Hosszbordás rács öntöttvas (GGG) (41,5x18 mm) 50,0 33, , Hálós rács horganyzott acél (20x25 mm) 50,0 33, , Hálós rács rozsdamentes acél (20x25 mm) 50,0 33, , D400 terhelési osztály Bordás rács öntöttvas (GGG) 50,0 33, , Hosszbordás rács öntöttvas (GGG) (41,5x18 mm) 50,0 33, , Hálós rács horganyzott acél (20x25 mm) 50,0 33, , Hálós rács rozsdamentes acél (20x25 mm) 50,0 33, , E600 terhelési osztály Bordás rács öntöttvas (GGG) 50,0 33, , Hosszbordás rács öntöttvas (GGG) (41,5x18 mm) 50,0 33, , Zárt fedél öntöttvas (GGG) 50,0 33,8 25, F900 terhelési osztály Bordás rács öntöttvas 50,0 33,8 26, Lefedõ rácsok V300 folyókához Bordás rács Hálós rács Hosszbordás rács * Csak öntöttvas élvédelemmel 5) Kivétel: autópályák és nagyforgalmú utak keresztirányú vízelvezetése. Erre a célra az Monoblock RD 100/300 D rendszert ajánljuk. Megjegyzés: A Multiline V300 vízelvezetõ rendszer rozsdamentes acél élvédelemmel is rendelhetõ. 25
