1 collect: összegyűjteni és elvezetni Multiline 4

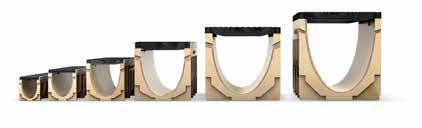

2 Multiline polimerbeton rácsos folyókák Multiline V 100 Multiline V 150 Multiline V 00 Multiline V 300 Multiline V 400 Multiline V 500 Folyóka 44 Folyóka, bekötőakna és kiegészítők Folyóka alacsony építési magassággal 45 Homloklapok, kiegészítők 46 Terhelési osztály A 15 Terhelési osztály B Rácsok Terhelési osztály C Terhelési osztály C 50 (Réskeretek) 57 Terhelési osztály D 400 Terhelési osztály E Folyóka 6 Folyóka, bekötőakna és kiegészítők Folyóka alacsony építési magassággal 57 Homloklapok, kiegészítők 64 Terhelési osztály B Terhelési osztály C 50 Rácsok Terhelési osztály C 50 (Réskeretek) 67 Terhelési osztály D 400 Terhelési osztály E Folyóka 70 Folyóka, bekötőakna és kiegészítők Folyóka alacsony építési magassággal 65 Homloklapok, kiegészítők 7 Terhelési osztály B Terhelési osztály C 50 Rácsok Terhelési osztály C 50 (Réskeretek) 75 Terhelési osztály D 400 Terhelési osztály E Folyóka 78 Folyóka, bekötőakna és kiegészítők Folyóka alacsony építési magassággal 79 Homloklapok, kiegészítők 80 Terhelési osztály B 15 8 Terhelési osztály C 50 Rácsok Terhelési osztály D Terhelési osztály E Folyóka, bekötőakna és Folyóka 86 kiegészítők Homloklapok, kiegészítők 87 Rácsok Terhelési osztály E Folyóka, bekötőakna és Folyóka 90 kiegészítők Homloklapok, kiegészítők 91 Rácsok Terhelési osztály E Részletes és aktuális információk: 43

3 Multiline Tervezési információk Multiline a polimerbeton rácsos folyóka rendszer Multiline a polimerbeton rácsos folyóka rendszer Terhelési osztályok A 15 B 15 C 50 D 400 E 600 MSZ EN 1433 harmonizált szabvány szerint Névleges szélesség 100 mm, 150 mm, 00 mm, 300 mm, 400 mm, 500 mm Anyag Polimerbeton, és öntöttvas élvédelemmel Alkalmazások parkolók homlokzatok utak épületen belül és kívül gyalogos és kerékpár utak terek kocsi behajtók, rámpák ACO DRAIN Multiline alapja az a gondolat, hogy legyen egy rendszer, amely minden felhasználási környezetre alkalmazható valamint előnyös a tervező, kereskedő, kivitelező és beruházó számára is. Hat terhelési osztály, hat méret, három élvédelem és négy rács anyag - ez az igazi innovatív koncepció. A tervezők és kivitelezők időt takarítanak meg a kiválasztási folyamatban a Multiline szellemiségének köszönhetően. A funkcionalitáson kívül az esztétikum is kiemelkedő szerepet nyert a Multiline esetében hiszen széles rácsválasztékunk számosféle formatervezési lehetőséget biztosít. ACO Multiline rendszer áttekintés 0,5 m folyóka oldalsó előformázott csatlakozás, T-L vagy keresztcsatlakozáshoz, valamint alsó kivezetéssel Rács,, öntöttvas, kompozit Szennyfogó vödör PE könnyű anyag a szennyeződések megfogására Csőcsonkos homloklap integrált gumitömítéssel Homloklap folyóka elejére és végére 1,0 m folyóka 0,5 % fenékeséssel, fenékesés nélkül vagy lépcsős eséssel Bekötő akna, 0,5 m rövid és hosszú kivitel, hordalékfogóval, oldalirányú gumigyűrűs vízkivétellel Folyóka névleges méretek V100 V150 V00 V300 V400 V500 44

4 Multiline a polimerbeton rácsos folyóka rendszer Multiline Tervezési információk Előnyök Egyszerűség Minden Multiline típusú folyóka alkalmazható A 15 - E 600 (F 900 esetében öntöttvas élvédelemmel) bármelyik terhelési osztályhoz. Hozzáadott érték Partnereink részére hidraulikai méretező program segítségével projektre szabott műszaki tanácsadással segítünk a legideálisabb folyóka meghatározásában. Kényelem Az ACO Szolgáltatáslánc elemeiként segítünk partnereinknek a megfelelő termék kiválasztását és definiálását, valamint területi képviselőink akár az építkezés helyszínén is segítséget nyújtanak. Ésszerűség Az összes folyóka család alapvetően és következetesen ugyanolyan rendszer elemekből tevődik össze, ily módon egysezrűvé téve a rendelés és szerelés folyamatát. Biztonság A folyóka rendszer teljes egészében megfelel az MSZ EN 1433 harmonizált szabvány előírásainak Funkcionalitás és esztétikum A 15 - F 900 terhelési osztályokra megfelelő műszaki megoldást kínál és mindezek mellett akár Freestyl típusú rácsainkkal teljesen egyedi megjelenésűvé is tehető a folyóka és ez által a burkolt felület is.. Drainlock biztonsági rácsrögzítés A Multiline koncepció speciális eleme a Drainlock rácsrögzítő szerelvény. Ez a zárrendszer az MSZ EN 1433 szerint megfelel a terhelésnek, a közlekedés dinamikának és a környezeti követelményeknek is, anélkül, hogy kompromisszumot jelentene a funkcionalitás szempontjából. A csavaros rácsrögzítés nagyon rövid időn belül oldhatatlan kötéssé válik a környezeti hatások miatt. Éppen ezért van szüdbég olyan rácsrögzítésre amely biztonságosan rögzíti a rácsot ugyanakkor aránylag könnyű karbantartás esetén a rácsok kiemelése. A vízszintes csúszásgátló elemeknek köszönhetően a rácsok hosszirányban sem tudnak elmozdulni. Drainlock rögzítés 45

5 Multiline Tervezési információk Multiline a polimerbeton rácsos folyóka rendszer Kivezetések Minden esetben a projekt adottságait figyelembe véve tudjuk megoldani a vízkivétel helyét. A legideálisabb vízkivétel a bekötőakna gumigyűrűs csatlakozásán keresztül oldható meg. Félméteres folyóka alkalmazása esetében közvetlenül a folyóka fenekéből kivehető a víz, de csőcsatlakozású chomloklap alkalmazása esetében a folyásfenék szintjében vízszintes irányban is megoldható a vízkivétel. Kivágható homloklap Integrált gumigyűrű DN 110 vagy DN 160 Multiline vízkivételi lehetőségek Intergrált többajkas gumigyűrűvel a bekötőakna oldalán Folyóka csatlakozás a bekötőaknához Intergrált többajkas gumigyűrűvel a csőcsatlakozású homloklapon Intergrált többajkas gumigyűrűvel a félméteres elem alján A bekötő akna végein található, gyárilag beépített műanyag homloklaphoz minden magasságú folyóka csatlakoztatható. A csatlakoztatni szándékozott folyóka profilját átrajzoljuk a műanyag lapra majd éles késsel kivágjuk az ívet. Ezt követően a folyókatest hozzá illeszthető az aknához. Drainlock rácsok nyitása és rögzítése A Drainlock rácsok csavarmentes rögzítése a folyóka gyors és egyszerű szabaddá tételét biztosítja karbantartás, tisztítás esetén. A rács visszahelyezésekor az egyik oldali műanyag fület beillesztjük az élvédelem belső hornyába, majd egy határozott taposással berúgjuk a rácsot a helyére. Drainlock biztonsági csavaros rácsrögzítő szerelvény opcionálisan rendelhető. Akár utólagosan is beilleszthető. 46

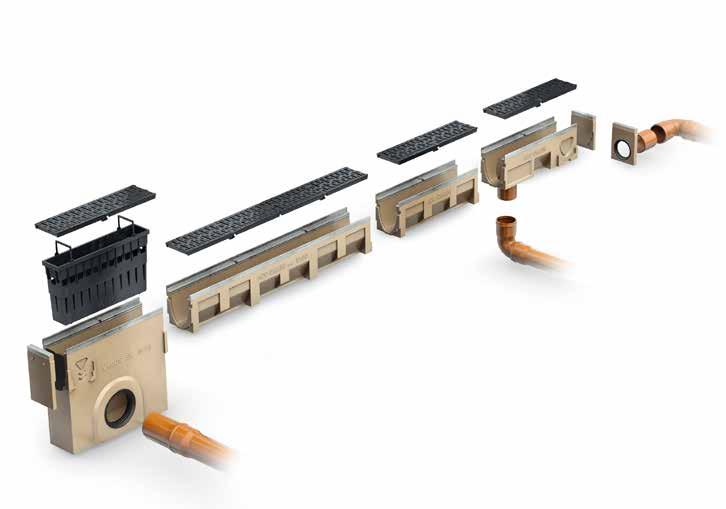

6 Multiline a polimerbeton rácsos folyóka rendszer Multiline Tervezési információk A rendszer elemeinek összeillesztése Példák az ACO Drain Multiline V 100 vízelvezető rendszerre. Az XtraDrain és a PowerDrain rendszernél is alkalmazható. folyásirány (a folyóka oldaalán is látható) Folyóka végi ellentétes illesztő hornyok Folyásirány váltó adapter (1.típus) folyóka magaspont kialakítás.típus. Két negatív vég összeillesztése. Az egyik vízkivételi elem. Ideális esetben bekötő aknát kell alkalmazni ha két folyókaszakasz egy pontra lejt. pozitív vég negatív vég Sarok csatlakozás (90 ) 0,5 m-es folyókaelem oldalai előformázással vannak kialakítva. T-csatlakozás ( x 90 ) 0,5 m-es folyókaelem oldalai előformázással vannak kialakítva. Kereszt csatlakozás (4 x 90 ) 0,5 m-es folyókaelem oldalai előformázással vannak kialakítva. Kombi homloklap folyóka elejére/ végére Lépcsős fenékesés kialakításakor átmeneti csúszda elemet alkalmazunk a szintkülönbséghez. A szint különbség lehet,5 vagy 5,0 cm) Vízkivétel a folyókaszakaszon belül. A két folyókaszakaszt a bekötőakna két végéhez csatlakoztatjuk. Függőleges kivezetés a folyóka alján kialakított alsó nyíláson keresztül integrált gumitömítéssel (0,5 m elem) Oldalsó csatlakozás profilja T,sarok és kereszt csatlakozáshoz (1. típus) Kivezető cső csatlakoztatása csőcsatlakozású homloklap alkalmazásával. (.típus) Csővezetéket csatlakoztatása a folyókára csőcsatlakozású homloklap alkalmazásával. Oldalirányú vízkivétel. A 0,5 m hosszú elem oldalcsatlakozási pontjára illesztett csőcsatlakozású homloklap alkalmazásával. 47

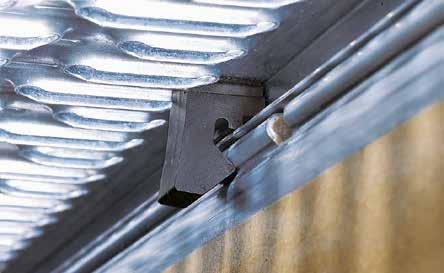

7 Multiline Tervezési információk Multiline a polimerbeton rácsos folyóka rendszer Drainlock rácsok Bordás rács kompozit szürke Pálcás rács - Triangel Pálcás rács U-profil, Bordás rács, Bordás rács öntöttvas Bordás rács Heelguard öntöttvas Bordás rács kompozit fekete Rács keresztirányú rudakkal Pálcás rács, ÚJ ÚJ ÚJ Válasszon! ACO DRAIN Multiline folyókatest élvédelem: élvédelem: 48

8 Multiline a polimerbeton rácsos folyóka rendszer Multiline Tervezési információk Q + Hálósrács, Freestyle rács öntöttvas Hosszbordás rács öntöttvas Hálósrács, Perforált rács, Zárt fedél öntöttvas Réskeret, Lightpoint rács öntöttvas Eyeleds rács kompozit Sideline réskeret ÚJ ÚJ Ábra jelölés: heelguard: a nyílás szélessége legfeljebb 10 mm non-slip: csúszásmentes a DIN min. R 11 szerint hidraulika: optimalizált áramlás élvédelem: öntöttvas személyre szabott: egyedi rács megjelenés 49

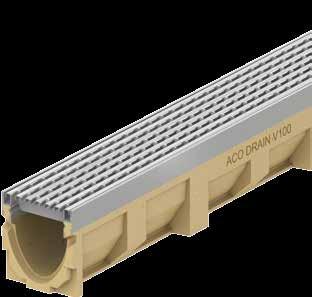

9 Multiline V 100 Folyókák és kiegészítők Multiline rácsos folyóka rendszer Multiline rácsos folyóka rendszer Termék információk ACO termék jellemzők 0,5 % beépített fenékeséssel ACO DRAIN (SF) tömítő nút V-profil (tojás-szelvény) a jobb hidraulikáért rácsok óriási választéka Drainlock rácsrögzítés polimerbeton folyókatest MSZ EN 1433 harmonizált szabvány szerint névleges szélesség 100 mm terhelési osztály A 15 E 600 1) háromféle élvédelem (, öntöttvas és ) Folyókák fenékesés nélkül, 1000 és 500 mm DN 110 függőleges kivezetéssel, integrált gumitömítéssel (0,5 m) Előformázott (kigyengített) függőleges vízelvezető csatlakozással (1,0 m és 0,5 m) Folyókatest T, L és kereszt csatlakozáshoz (0,5 m) Méretek Típus Súly Raklap Rendelési szám Hossz Szélesség Magasság eleje/vége V100S V100G V100 [mm] [mm] [mm] [kg] [db] Hg.a élvédelem öv. élvédelem Rm. élvédelem , , , , , Integrált függőleges vízelvezető tömítéssel DN , , , , , Előformázott függőleges vízelvezető DN , , , , , Integrált függőleges vízelvezető tömítéssel DN , , , , , ) Kivétel: Nagy forgalmú utak keresztirányú vízelvezetése esetében. Javasoljuk az ACO Drain Monoblock RD at ezeken a területeken. Infobox

10 Multiline rácsos folyóka rendszer Multiline V 100 Folyókák és kiegészítők Folyóka 0,5% beépített fenékeséssel, 1000 mm MSZ EN 1433 harmonizált szabvány szerint ACO DRAIN (SF) tömítő horonnyal Beépített 0,5 % fenékesés V-profil (tojás-szelvény) Drainlock rácsok Élvédelem, vagy öntöttvas névleges szélesség 100 mm Horganyzott Öntöttvas Rozsdamentes Méretek Típus Súly Raklap Rendelési szám Hossz Szélesség Magasság eleje/ V100S V100G V100 vége [mm] [mm] [mm] [kg] [db] Hg.a. élvédelem Öv. élvédelem Rm. élvédelem 150/ , /160 10, / , / , / , / , / , / , / , / , Alacsony folyókák, 1000 mm MSZ EN 1433 harmonizált szabvány szerint ACO DRAIN (SF) tömítő horonnyal Drainlock rácsok Élvédelem, vagy öntöttvas névleges szélesség 100 mm Rétegrendhez igazodó folyóka magasságok (60, 80 és 100 mm) Gumigyűrűs függőleges kicsatlakozási lehetőség terhelési osztály A 15 E 600 1) Méretek Súly Raklap Rendelési szám Hossz Szélesség Magasság eleje/ V100S V100G V100 vége [mm] [mm] [mm] [kg] [db] Hg.a. élvédelem Öv. élvédelem Rm. élvédelem 60 11, , , Integrált függőleges vízelvezető tömítéssel DN /90 10, , , A rendszer elemeiről DWG és PDF rajzok letölthetők a oldalon. Online infobox 51

11 Multiline V 100 Folyókák és kiegészítők Multiline rácsos folyóka rendszer Bekötőakna, 500 mm MSZ EN 1433 harmonizált szabvány szerint a rövid akna (KF) a 0-10 típusú folyókákhoz, míg a hosszú akna (LF) a 0-0 típusú folyókákhoz DN110 vagy DN 160 gumigyűrűs kivezetéssel kivágható műanyag homlokfal a folyókacsatlakozásokhoz 10. / 0., öntöttvas vagy élvédelemmel szennyfogókosárral Drainlock rács választék Méretek hossz szélesség magasság cső csatlakozás Súly Raklap Rendelési szám Hosszú kivitel (KF) integrált tömítéssel V100S V100G V , , , , Kiegészítők Leírás Súly [mm] [mm] [mm] [DN] [kg] [db] Hg.a.élvédelem Rövid kivitel (KF) integrált tömítéssel Öv.élvédelem Rm.élvédelem Alkalmas Csomag Rendelési szám V100S V100G V100 típushoz [kg] [db] Hg.a.élvédelem Öv.élvédelem Rm.élvédelem Kombi homloklap folyóka elejére és végére polimerbeton élvédelemmel vastagság 0 mm , Csőcsatlakozású homloklap polimerbeton beépített gumigyűrűvel DN 110 élvédelemmel vastagság 30 mm 0. 1, , , , , Adapter folyásirány váltáshoz polimerbetonból vastagság 30 mm élvédelemmel 0. 0, , , , ,

12 Multiline rácsos folyóka rendszer Multiline V 100 Folyókák és kiegészítők Kiegészítők Leírás Alkalmas Súly Csomag Rendelési szám V100S V100G V100 típus [kg] [db] Hga.élvédelem Öv.élvédelem Rm.élvédelem Átfolyási adapter lépcsős fenékesés átvezetéseihez szintkülönbség 5 vagy 50 mm polimerbeton Kombi homloklap (alacsony folyókához) folyóka elejére és végére polimerbeton élvédelemmel vastagság 0 mm 5 mm 0, mm 0, mm 0, mm 0, mm 0, Csőcsonkos homloklap DN 50 és 75 Horganyzott / vastagság 4 mm ACO DRAIN födémátvezető idom szorító karimával drén nyílásokkal DN 110 ACO DRAIN födémátvezető idom öntöttvas szorító karimával drén nyílásokkal DN 110/15/150 Közbenső elem öntöttvas Ha toldani kell a födémátvezető és folyóka csőcsonk közti távot 60 mm 0, mm 0, mm 0, függ. kivezetés függ. kivezetés 13, DN , DN 15 13, DN , födém alatti elvezetés 1, Csőcsonk - PVC DN 110 DN 160 hossz: mm DN 110 0, DN 160 0, Bűzzár - PP DN 110 DN 110 0, Bűzzár - PVC DN 160 DN 160, Rács kiemelő horog rács kiemeléséhez bordás rácsok 0, Rács kiemelő horog - kicsi rács kiemeléséhez Q+ U profilok 0,

13 Multiline V 100 Rácsok Terhelési osztály A 15 kn és B 15 kn Terhelési osztály A 15 kn és B 15 kn rácsok az MSZ EN 1433 harmonizált szabvány szerint Drainlock rácsrögzítés Terhelési osztály A 15 kn Bordás rácsok Anyag Méretek Rés szélessége Beömlő kereszt metszet Súly Raklap Rendelési szám Hossz Szélesség [mm] [mm] [mm] [cm²/m] [kg] [db] , , , , Perforált rács , , , , Terhelési osztály B 15 kn Bordás rácsok öntöttvas , kompozit fekete , kompozit szürke ,

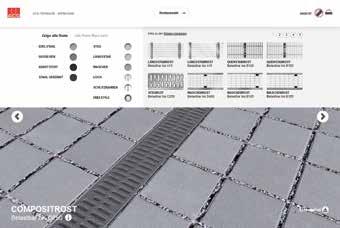

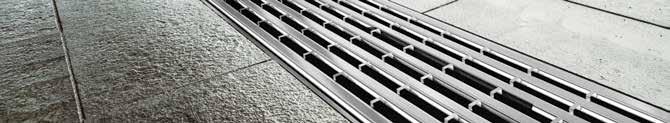

14 Terhelési osztály A 15 kn és B 15 kn Multiline V 100 Rácsok Terhelési osztály B 15 kn Hálós rácsok Q + Anyag Méretek Rés szélessége Beömlő kereszt metszet Súly Raklap Rendelési szám Hossz Szélesség [mm] [mm] [mm] [cm²/m] [kg] [db] x , x , x , x , Rácsok hosszanti U-profilokkal , , , , Rácsok hosszanti háromszög profilokkal - Triangel , , Rács hosszanti U-profilokkal Több design versenyen kapott díjat Drainlock rácsválasztó program A rácsválasztó program segítségével mind a rács típus, mind a különböző felületek a kritériumoknak megfelelően választhatók ki. A kiválasztott gráf típusának technikai adatait, beleértve a kijelölt felületen történő megjelenítést is, PDF formátumban tölthetők le közvetlenül a számítógépre. 55

15 Multiline V 100 Rácsok Terhelési osztály C 50 kn Terhelési osztály C 50 kn rácsok az MSZ EN 1433 harmonizált szabvány szerint Drainlock rácsrögzítés Bordás rácsok Anyag Méretek Rés szélessége Súly RAKLAP Rendelési szám Beömlő keresztmetszet Hossz Szélesség [mm] [mm] [mm] [cm²/m] [kg] [db] , , , , öntöttvas , , kompozit , Hálós rácsok Q + kompozit (Microgrip) x , x , x , x , Hosszbordás rács öntöttvas x , D189

16 Terhelési osztály C 50 kn (Réskeretek SlotTop) Multiline V 100 Rácsok Terhelési osztály C 50 kn (Réskeretek SlotTop) réskeretek az MSZ EN 1433 harmonizált szabvány szerint excentrikus (lábazathoz is illeszthető) tisztító aknákkal erősített él magasság 105 mm (kérésre geyedi magassággal is legyártjuk) igény esetén D 400 terhelésre is SlotTop réskeret Anyag Méretek Rés szélessége Súly Raklap Rendelési szám Beömlő keresztmetszet Hossz Szélesség [mm] [mm] [mm] [cm²/m] [kg] [db] , , , , SlotTop tisztító akna felsőrész , , Tartozékok - SlotTop tisztító akna kiemelő horog SlotTop tisztító akna kiemelő horog db horog 0, SlotTop réskeret beépítés Tisztító aknak, 0,5 m burkolóanyaggal kitölthető Réskeret, 1m 0,5 m excentrikus (rendelhető középpontos is) ACO Drain Multiline folyókatest V100 V00 típusokhoz 57

17 Multiline V Rácsok Multiline rácsos folyóka rendszer Terhelési osztály D 400 és E600 kn rácsok az MSZ EN 1433 harmonizált szabvány szerint Drainlock rácsrögzítés 3 Terhelési osztály D 400 kn Bordás rácsok Anyag Méretek Rés szélessége Súly Raklap Rendelési szám öntöttvas , Hosszbordás rács öntöttvas x , Hálós rácsok Q + Beömlő keresztmetszet Hossz Szélesség [mm] [mm] [mm] [cm²/m] [kg] [db] x , x , x , x , Terhelési osztály E 600 kn Bordás rácsok öntöttvas , Hosszbordás rács öntöttvas x , Zárt fedél öntöttvas ,

18 Multiline rácsos folyóka rendszer Multiline V 100 Rácsok Freestyle öntöttvas rácsok az egyedi megjelenésért Terhelési osztályok A 15 C 50 B 15 D 400 az MSZ EN 1433 szabvány szerint Névleges méretek 100, 150, 00 a 300 ACO Multiline folyókához Anyag Gömbgrafitos öntöttvas Már rendelkezésre álló speciális megjelenésű rácsaink mellett tetszés szerinti kialakításra is van lehetőség. ACO Freestyle Flag balra és ACO Freestyle Leaf jobbra. Szeretne egyedi megoldásokat találni a kert- és tájépítészet területén? A vonalmenti vízelvezetés alkalmazásával ez könnyen teljesíthető. Az ACO Freestyle egyedülálló lehetőséget kínál ügyfeleinek a látható rácsfelület tetszés szerinti kialakítására. Ön javaslatot fog tenni - mi gondoskodunk a részletekről! 59

19 Multiline V Folyókák és kiegészítők Multiline rácsos V 100 folyóka - termékrajzok rendszer 3 folyóka V100-1,0 m folyóka V100-0,5 m kigyengítéssel függőleges kivezetéshez folyóka V100-1,0 m, függőleges gumigyűrűs kivezetéssel folyóka V100-0,5 m, függőleges kivezetéssel folyóka V100 alacsony (H60) - 1,0 m folyóka V100 alacsony (H60) - 1,0, m, függőleges vízkivezetéssel folyóka V100 alacsony (H80 / H100 ) - 1,0 m folyóka V100-1,0, m, függőleges vízkivezetéssel 60

20 Multiline rácsos V folyóka termékrajzok rendszer Multiline V 100 Folyókák és kiegészítők bekötőakna V100 (KF) - 0,5 m, oldal kivezetés DN bekötőakna V100 (LF) - 0,5 m, oldal kivezetés DN Stahlschiene entfernt, anschließend 15 ) zweiphasiger Fugenverguss födémátvezető idom - öntöttvas (DN 100, 15 és 150) Einkornbeton 11 ) Stahlschiene vor dem Gießen eingesetzt ACO Drain födémátvezető idom - (DN 100 és 150) Gussasphalt Bereich des Zwischenelementes: 3,5 cm Dichtungsbahn Y13 ) Z Stahlbetondecke 3 cm Mindestabstand von der Auflage Flansch bis zur UK Rinne Mindestabstand vom Verbindungsstutzen zum Zwischenelement folyóka csatlakozása a födémátvezető idomhoz ACO DRAIN Zwischenelement (Guss/VA) Pressdichtungsflansch Termékek rajzai DWG és PDF formátumban is letölthetők honlapunkról Bituminöser Fugenverguss Vergussmörtel bis 1,5 cm unter O.K. Rinne 5) Online infobox 3-5 mm 61

21 Multiline V 150 Folyókák és kiegészítők Multiline rácsos folyóka rendszer Multiline rácsos folyóka rendszer Termék információk ACO termékjellemzők 0,5 % beépített fenékeséssel ACO DRAIN (SF) tömítő nút V-profil (tojás-szelvény) a jobb hidraulikáért rácsok óriási választéka Drainlock rácsrögzítés polimerbeton folyókatest MSZ EN 1433 harmonizált szabvány szerint névleges szélesség 100 mm terhelési osztály A 15 E 600 1) háromféle élvédelem (, öntöttvas és ) Folyókák fenékesés nélkül, 1000 és 500 mm DN 160 függőleges kivezetéssel, integrált gumitömítéssel (0,5 m) Előformázott (kigyengített) függőleges vízelvezető csatlakozással (1,0 m és 0,5 m) Folyókatest T, L és kereszt csatlakozáshoz (0,5 m) Méretek Típus Súly Raklap Hossz Szélesség Magasság eleje/ vége [mm] [mm] [mm] [kg] [db] Hg.a.élvédelem Rendelési szám V150S V150G V150 Öv.élvédelem Rm.élvédelem , , , , , Integrált függőleges vízelvezető tömítéssel DN , , , , , Előformázott függőleges vízelvezető DN , , , , , Integrált függőleges vízelvezető tömítéssel DN , , , , , ) Kivétel: Nagy forgalmú utak keresztirányú vízelvezetése esetében. Javasoljuk az ACO Drain Monoblock RD at ezeken a területeken. Infobox 6

22 Multiline V 150 Folyókák és kiegészítők Multiline rácsos folyóka rendszer Folyóka 0,5% beépített fenékeséssel, 1000 mm MSZ EN 1433 harmonizált szabvány szerint ACO DRAIN (SF) tömítő horonnyal Beépített 0,5 % fenékesés V-profil (tojás-szelvény) Drainlock rácsok Élvédelem, vagy öntöttvas névleges szélesség 150 mm Horganyzott Öntöttvas Rozsdamentes Méretek Típus Súly Raklap Hossz Szélesség Magasság eleje/ vége [mm] [mm] [mm] [kg] [db] Hg.a.élvédelem Rendelési szám V150S V150G V150 Öv.élvédelem Rm.élvédelem 10/15 1 9, /0 9, /5 3 9, / , / , / , /45 7 3, /50 8 3, /55 9 3, / , Alacsony folyókák, 1000 mm MSZ EN 1433 harmonizált szabvány szerint ACO DRAIN (SF) tömítő horonnyal Drainlock rácsok Élvédelem, vagy öntöttvas névleges szélesség 150 mm Rétegrendhez igazodó folyóka magasságok (10 mm) Gumigyűrűs függőleges kicsatlakozási lehetőség terhelési osztály A 15 E 600 1) Méretek Súly Raklap Rendelési szám Hossz Szélesség Magasság eleje/ V150S V150G V150 vége [mm] [mm] [mm] [kg] [db] Hg.a.élvédelem Öv.élvédelem Rm.élvédelem , Integrált függőleges vízelvezető tömítéssel DN , Termékek rajzai DWG és PDF formátumban is letölthetők honlapunkról Online infobox 63

23 Multiline V 150 Folyókák és kiegészítők Multiline rácsos folyóka rendszer Bekötő akna, 500 mm MSZ EN 1433 harmonizált szabvány szerint a rövid akna (KF) a 0-10 típusú folyókákhoz, míg a hosszú akna (LF) a 0-0 típusú folyókákhoz DN 160 vagy DN 00 gumigyűrűs kivezetéssel kivágható műanyag homlokfal a folyókacsatlakozásokhoz 10. / 0., öntöttvas vagy élvédelemmel szennyfogókosárral Drainlock rács választék Méretek Cső csatl. Súly Raklap Rendelési szám hossz szélesség mélység V150S V150G V150 Kiegészítők [mm] [mm] [mm] [DN] [kg] [db] Hg.a.élvédelem Öv.élvédelem Rm.élvédelem , , Leírás Alkalmas Súly Csomag Rendelési szám V150S V150G V150 típushoz [kg] [db] Hg.a.élvédelem Öv.élvédelem Rm.élvédelem Kombi homloklap folyóka elejére és végére polimerbeton élvédelemmel vastagság 0 mm , Csőcsatlakozású homloklap polimerbeton beépített gumigyűrűvel DN 160 élvédelemmel vastagság 40 mm 0., , , , , Átfolyási adapter lépcsős fenékesés átvezetéseihez szintkülönbség 5 vagy 50 mm polimerbeton 5 mm 0, mm 0, Adapter folyásirány váltáshoz polimerbetonból vastagság 40 mm élvédelemmel 0. 1, , , , ,

24 Multiline rácsos folyóka rendszer Multiline V 150 Folyókák és kiegészítők Leírás Alkalmas Súly Csomag Rendelési szám V150S V150G V150 típushoz [kg] [db] Hg.a.élvédelem Öv.élvédelem Rm.élvédelem Kombi homloklap (alacsony folyókához) folyóka elejére és végére polimerbeton élvédelemmel vastagság 0 mm 10 mm 1, Csőcsonkos homloklap DN 75 Horganyzott / vastagság 4 mm 10 mm 0, nevyrábí se ACO DRAIN födémátvezető idom szorító karimával drén nyílásokkal DN 110 függ. kivezetés 13, ACO DRAIN födémátvezető idom öntöttvas szorító karimával drén nyílásokkal DN 110/15/160 függ. kivezetés DN , DN 15 13, DN , Közbenső elem öntöttvas Ha toldani kell a födémátvezető és folyóka csőcsonk közti távot födém átvezető idom 1, Csőcsonk - PVC DN 160 DN 00 hossz: mm DN 160 0, DN 00 0, Bűzzár PVC DN 160 kétrészes bekötő akna DN 160, Rács kiemelő horog rács kiemeléséhez 0, Rács kiemelő horog rács kiemeléséhez Réskeret kiemelő horog SlotTop tisztító akna kiemelő horog db horog Q+ U-profil Triangel Réskeret akna 0, ,

25 Multiline V 150 Rácsok Terhelési osztály B 15 kn Terhelési osztály B 15 kn rácsok az MSZ EN 1433 harmonizált szabvány szerint Drainlock rácsrögzítés Folyóka rácsok Terhelési osztály B 15 kn Hálós rácsok Q + Anyag Méretek Rés szélessége Súly Raklap Rendelési szám Beömlő keresztmetszet Hossz Szélesség [mm] [mm] [mm] [cm²/m] [kg] [db] x , x , x , x , Rácsok hosszanti U-profilokkal , , , , Rácsok hosszanti háromszög profilokkal - Triangel , , Ábra jelölés: heelguard: a nyílás szélessége legfeljebb 10 mm non-slip: csúszásmentes a DIN min. R 11 szerint hidraulika: optimalizált áramlás személyre szabott: egyedi rács megjelenés 66

26 Terhelési osztály C 50 kn Multiline V 150 Rácsok Terhelési osztály C 50 kn rácsok és réskeretek az MSZ EN 1433 harmonizált szabvány szerint excentrikus (lábazathoz is illeszthető) tisztító aknákkal erősített él magasság 105 mm (kérésre egyedi magassággal is legyártjuk) igény esetén D 400 terhelésre is Folyóka rácsok Terhelési osztály C 50 kn Bordás rácsok Anyag Méretek Rés szélessége Súly Raklap Rendelési szám öntöttvas , Hosszbordás rács öntöttvas x , Hálós rácsok Q + Beömlő keresztmetszet Hossz Szélesség [mm] [mm] [mm] [cm²/m] [kg] [db] x , x , x , x , Terhelési osztály C 50 kn (Réskeretek) Réskeret ,5 15 7, ,5 15 4, , , ,5 15 6, Réskeret tisztítóakna felsőrész ,5 15 6, ,5 15 4,

27 Multiline V 150 Rácsok Terhelési osztály D 400 és E 600 kn Terhelési osztály D 400 és E 600 kn rácsok az MSZ EN 1433 harmonizált szabvány szerint Drainlock rácsrögzítővel Terhelési osztály D 400 kn Bordás rácsok Anyag Méretek Rés szélessége Beömlő kereszt metszet Súly Raklap Rendelési szám öntöttvas , Hosszbordás rács öntöttvas x , Hálós rácsok Q + Hossz Szélesség [mm] [mm] [mm] [cm²/m] [kg] [db] x , x , x , x , Terhelési osztály E 600 kn Bordás rácsok öntöttvas , Hosszbordás rács öntöttvas x , Zárt fedél öntöttvas ,

28 Multiline V 150 Folyókák és kiegészítők Terhelési Multiline V osztály termék D 400 és rajzok E 600 kn folyóka V150-1,0 m folyóka V150-0,5 m, függőleges kivezetéssel (kigyengítés) folyóka V150-1,0 m, integrált vízkivétellel folyóka V150-0,5 m, integrált vízkivétellel alacsony folyóka V150 (H10 ) - 1,0 m alacsony folyóka V10 (H10) - 1,0 m, függőleges vízkivezetéssel bekötőakna V150-0,5 m, oldal kivezetés DN

29 Multiline V 00 Folyókák és kiegészítők Multiline rácsos folyóka rendszer Multiline rácsos folyóka rendszer Termék információk ACO termékjellemzők 0,5 % beépített fenékeséssel ACO DRAIN (SF) tömítő nút V-profil (tojás-szelvény) a jobb hidraulikáért rácsok óriási választéka Drainlock rácsrögzítés polimerbeton folyókatest MSZ EN 1433 harmonizált szabvány szerint névleges szélesség 00 mm terhelési osztály A 15 E 600 1) háromféle élvédelem (, öntöttvas és ) Folyókák fenékesés nélkül, 1000 és 500 mm DN 00 függőleges kivezetéssel, integrált gumitömítéssel (0,5 m) Előformázott (kigyengített) függőleges vízelvezető csatlakozással (1,0 m és 0,5 m) Folyókatest T, L és kereszt csatlakozáshoz (0,5 m) Méretek Típus Súly Raklap Rendelési szám Hossz Szélesség Magasság V00S V00G V00 eleje/vége [mm] [mm] [mm] [kg] [db] Hg.a.élvédelem Öv.élvédelem Rm.élvédelem , , , , , Integrált függőleges vízelvezető tömítéssel DN , , , , , Előformázott függőleges vízelvezető DN , , , , , Integrált függőleges vízelvezető tömítéssel DN , , , , , ) Kivétel: Nagy forgalmú utak keresztirányú vízelvezetése esetében. Javasoljuk az ACO Drain Monoblock RD at ezeken a területeken. Infobox 70

30 Multiline rácsos folyóka rendszer Multiline V 00 Folyókák és kiegészítők Folyókák 0,5% beépített fenékeséssel, 1000 mm MSZ EN 1433 harmonizált szabvány szerint ACO DRAIN (SF) tömítő horonnyal Beépített 0,5 % fenékesés V-profil (tojás-szelvény) Drainlock rácsok Élvédelem, vagy öntöttvas névleges szélesség 00 mm Horganyzott Öntöttvas Rozsdamentes Méretek Típus Súly Raklap Rendelési szám Hossz Szélesség Magasság V00S V00G V00 eleje/vége [mm] [mm] [mm] [kg] [db] Hg.a.élvédelem Öv.élvédelem Rm.élvédelem 65/ , /75 39, / , / , / , / , / , / , / , / , Alacsony folyókák, 1000 mm MSZ EN 1433 harmonizált szabvány szerint ACO DRAIN (SF) tömítő horonnyal Drainlock rácsok Élvédelem, vagy öntöttvas névleges szélesség 00 mm Rétegrendhez igazodó folyóka magasságok (10 mm) Gumigyűrűs függőleges kicsatlakozási lehetőség terhelési osztály A 15 E 600 1) Méretek Súly Raklap Rendelési szám Hossz Szélesség Magasság V00S V00G V00 eleje/vége [mm] [mm] [mm] [kg] [db] Hg.a.élvédelem Öv.élvédelem Rm.élvédelem , Integrált függőleges vízelvezető tömítéssel DN , Termékek rajzai DWG és PDF formátumban is letölthetők honlapunkról Online infobox 71

31 Multiline V 00 Folyókák és kiegészítők Multiline rácsos folyóka rendszer Bekötő akna, 500 mm MSZ EN 1433 harmonizált szabvány szerint akna 0-0 típusú folyókákhoz DN 160 vagy DN 00 gumigyűrűs kivezetéssel kivágható műanyag homlokfal a folyókacsatlakozásokhoz , öntöttvas vagy élvédelemmel szennyfogókosárral Drainlock rács választék Méretek Cső Súly Raklap Rendelési szám hossz szélesség mélység csatl. V00S V00G V00 Kiegészítők [mm] [mm] [mm] [DN] [kg] [db] Hg.a.élvédelem Öv.élvédelem Rm.élvédelem 160 4, , Leírás Alkalmas Súly Csomag Rendelési szám V00S V00G V00 típushoz [kg] [db] Hg.a.élvédelem Öv.élvédelem Rm.élvédelem Kombi homloklap folyóka elejére és végére polimerbeton élvédelemmel vastagság 0 mm , Csőcsatlakozású homloklap DN 00 polimerbeton beépített gumigyűrűvel DN 00 élvédelemmel vastagság 40 mm Átfolyási adapter lépcsős fenékesés átvezetéseihez szintkülönbség 5 vagy 50 mm polimerbeton 0. 3, , , , , mm 0, mm 0, Adapter folyásirány váltáshoz polimerbetonból vastagság 40 mm élvédelemmel Kombi homloklap (alacsony folyókához) folyóka elejére és végére polimerbeton élvédelemmel vastagság 0 mm 0., , , , , mm 1,

32 Multiline V 00 Folyókák és kiegészítők Multiline rácsos folyóka rendszer Leírás Alkalmas Súly Csomag Rendelési szám V00S V00G V00 típushoz [kg] [db] Hg.a.élvédelem Öv.élvédelem Rm.élvédelem Csőcsonkos homloklap DN 75 Horganyzott / vastagság 4 mm 10 mm 0, nevyrábí se ACO DRAIN födémátvezető idom szorító karimával drén nyílásokkal DN 110 függ. kivezetés 13, ACO DRAIN födémátvezető idom öntöttvas szorító karimával drén nyílásokkal DN 110/15/160 függ. kivezetés DN , DN 15 13, DN , Közbenső elem öntöttvas Ha toldani kell a födémátvezető és folyóka csőcsonk közti távot födém átvezető idom 1, Csőcsonk - PVC DN 160 DN 00 hossz: mm DN 160 0, DN 00 0, Bűzzár PVC DN 160 kétrészes bekötő akna DN 160, Rács kiemelő horog rács kiemeléséhez 0, Rács kiemelő horog rács kiemeléséhez Réskeret kiemelő horog SlotTop tisztító akna kiemelő horog db horog Q+ U-profil Triangel Štěrbin. nástavce 0, ,

33 Multiline V 00 Rácsok Terhelési osztály B 15 kn Terhelési osztály B 15 kn rácsok az MSZ EN 1433 harmonizált szabvány szerint Drainlock rácsrögzítővel Folyóka rácsok Terhelési osztály B 15 kn Hálós rácsok Anyag Méretek Rés szélessége Beömlő kereszt metszet Súly Raklap Rendelési szám Hossz Szélesség [mm] [mm] [mm] [cm²/m] [kg] [db] x , x , x , x , Rácsok hosszanti U-profilokkal , , , , Rácsok hosszanti háromszög profilokkal - Triangel , , Ábra jelölés: heelguard: a nyílás szélessége legfeljebb 10 mm non-slip: csúszásmentes a DIN min. R 11 szerint hidraulika: optimalizált áramlás személyre szabott: egyedi rács megjelenés 74

34 Terhelési osztály C50 kn Multiline V 00 Rácsok Terhelési osztály C50 kn excentrikus (lábazathoz is illeszthető) erősített él magasság 105 mm (kérésre egyedi magassággal is legyártjuk) igény esetén D 400 terhelésre is Rácsok és réskeretek az MSZ EN 1433 harmonizált szabvány szerint Terhelési osztály C 50 kn Bordás rácsok Anyag Méretek Rés szélessége Beömlő kereszt metszet Súly Raklap Rendelési szám öntöttvas , Hosszbordás rácsok öntöttvas x , Hálós rácsok Hossz Szélesség [mm] [mm] [mm] [cm²/m] [kg] [db] x , x , x , x , Terhelési osztály C 50 kn (Réskeretek) Réskeret , , , , Réskeret tisztítóakna felsőrész , ,

35 Multiline V 00 Rácsok Terhelési osztály D 400 és E 600 kn Terhelési osztály D 400 és E 600 kn rácsok az MSZ EN 1433 harmonizált szabvány szerint Drainlock rácsrögzítővel Folyóka rácsok Terhelési osztály D 400 kn Bordás rácsok Anyag Méretek Rés szélessége Beömlő kereszt metszet Súly Raklap Rendelési szám öntöttvas , Hosszbordás rács öntöttvas x , Hálós rácsok Q + Hossz Szélesség [mm] [mm] [mm] [cm²/m] [kg] [db] x , x , x , x , Terhelési osztály E 600 kn Bordás rácsok öntöttvas , Hosszbordás rács öntöttvas x , Zárt fedél öntöttvas ,

36 Terhelési Multiline osztály V 00 - D folyóka 400 és rajzok E 600 kn Multiline V 00 Folyókák és kiegészítők folyóka V00-1,0 m folyóka V00-0,5 m, kigyengített függőleges kivezetéssel folyóka V00-1,0 m, integrált függőleges kivezetéssel folyóka V00-0,5 m, integrált függőleges kivezetéssel alacsony folyóka V00 (H10 ) - 1,0 m alacsony folyóka V00 (H10) - 1,0 m, integrált függőleges kivezetéssel bekötőakna V00-0,5 m, oldal kivezetés DN

37 Multiline V 300 Folyókák és kiegészítők Multiline rácsos folyóka rendszer Multiline rácsos folyóka rendszer Termék információ ACO termékjellemzők 0,5 % beépített fenékeséssel ACO DRAIN (SF) tömítő nút V-profil (tojás-szelvény) a jobb hidraulikáért rácsok óriási választéka Drainlock rácsrögzítés polimerbeton folyókatest MSZ EN 1433 harmonizált szabvány szerint névleges szélesség 300 mm terhelési osztály A 15 E 600 1) háromféle élvédelem (, öntöttvas és ) Folyókák fenékesés nélkül, 1000 a 500 mm DN 00 függőleges kivezetéssel, integrált gumitömítéssel (0,5 m) Előformázott (kigyengített) függőleges vízelvezető csatlakozással (1,0 m és 0,5 m) Folyókatest T, L és kereszt csatlakozáshoz (0,5 m) Méretek Típus Súly Raklap Hossz Szélesség Magasság eleje/vége [mm] [mm] [mm] [kg] [db] Hg.a.élvédelem Rendelési szám V300S V300G V300 Öv.élvédelem Rm.élvédelem , , , , , Integrált függőleges vízelvezető tömítéssel DN , , , , , Előformázott függőleges vízelvezető DN , , , , , Integrált függőleges vízelvezető tömítéssel DN , , , , ,

38 Multiline rácsos folyóka rendszer Multiline V 300 Folyókák és kiegészítők Folyókák 0,5% beépített fenékeséssel, 1000 mm MSZ EN 1433 harmonizált szabvány szerint ACO DRAIN (SF) tömítő horonnyal Beépített 0,5 % fenékesés V-profil (tojás-szelvény) Drainlock rácsok Élvédelem, vagy öntöttvas névleges szélesség 300 mm Horganyzott Öntöttvas Rozsdamentes Folyókák 0,5 % fenékeséssel Méretek Típus Súly Raklap Rendelési szám Hossz Szélesség Magasság V300S V300G V300 eleje/vége [mm] [mm] [mm] [kg] [db] Hg.a.élvédelem Öv.élvédelem Rm.élvédelem 385/ , /395 65, / , / , / , / , / , / , / , / , Alacsony folyókák, 1000 mm MSZ EN 1433 harmonizált szabvány szerint ACO DRAIN (SF) tömítő horonnyal Drainlock rácsok Élvédelem, vagy öntöttvas névleges szélesség 300 mm Rétegrendhez igazodó folyóka magasságok (10 mm) Gumigyűrűs függőleges kicsatlakozási lehetőség terhelési osztály A 15 E 600 1) Méretek Súly Raklap Rendelési szám Hossz Szélesség Magasság V300S V300G V300 eleje/vége [mm] [mm] [mm] [kg] [db] Hg.a.élvédelem Öv.élvédelem Rm.élvédelem , Integrált függőleges vízelvezető tömítéssel DN , Termékek rajzai DWG és PDF formátumban is letölthetők honlapunkról 1) Kivétel: Nagy forgalmú utak keresztirányú vízelvezetése esetében. Javasoljuk az ACO Drain Monoblock RD at ezeken a területeken. Online infobox Infobox 79

39 Multiline V Folyókák és kiegészítők Multiline rácsos folyóka rendszer Bekötőakna, 500 mm 3 MSZ EN 1433 harmonizált szabvány szerint akna 0-0 típusú folyókákhoz DN 160 vagy DN 00 gumigyűrűs kivezetéssel kivágható műanyag homlokfal a folyókacsatlakozásokhoz , öntöttvas vagy élvédelemmel szennyfogókosárral Drainlock rács választék Méretek Cső Súly Raklap Rendelési szám hossz szélesség mélység csatl. V300S V300G V , , Kiegészítők Leírás Súly [mm] [mm] [mm] [DN] [kg] [db] Hg.a.élvédelem Öv.élvédelem Rm.élvédelem Alkalmas Csomag Rendelési szám V300S V300G V300 típus [kg] [db] Hg.a.élvédelem Öv.élvédelem Rm.élvédelem Kombi homloklap folyóka elejére és végére polimerbeton élvédelemmel vastagság 30 mm , Csőcsatlakozású homloklap DN 00 polimerbeton beépített gumigyűrűvel DN 00 élvédelemmel vastagság 40 mm Átfolyási adapter lépcsős fenékesés átvezetéseihez szintkülönbség 5 vagy 50 mm polimerbeton 0. 8, , , , , mm 0, mm 0, Adapter folyásirány váltáshoz polimerbetonból vastagság 40 mm élvédelemmel Kombi homloklap (alacsony folyókához) folyóka elejére és végére polimerbeton élvédelemmel vastagság 30 mm 0. 4, , , , , ,

40 Multiline rácsos folyóka rendszer Multiline V 300 Folyókák és kiegészítők Leírás Súly Alkalmas Csomag Rendelési szám V300S V300G V300 típus [kg] [db] Hg.a.élvédelem Öv.élvédelem Rm.élvédelem Csőcsonkos homloklap DN 75 Horganyzott / vastagság 4 mm 10 mm 0, ACO DRAIN födémátvezető idom szorító karimával drén nyílásokkal DN 110 függ. kivezetés 13, ACO DRAIN födémátvezető idom öntöttvas szorító karimával drén nyílásokkal DN 110/15/160 függ. kivezetés DN , DN 15 13, DN , Közbenső elem öntöttvas Ha toldani kell a födémátvezető és folyóka csőcsonk közti távot födém átvezető idom 1, Csőcsonk - PVC DN 160 DN 00 hossz: mm DN 160 0, DN 00 0, Bűzzár PVC DN 160 kétrészes bekötő akna DN 160, Rácskiemelő horog rácsok kiemeléséhez 0,

41 Multiline V 300 Rácsok Terhelési osztály B 15 kn és C 50 kn Terhelési osztály B 15 kn és C 50 kn rácsok az MSZ EN 1433 harmonizált szabvány szerint Drainlock rácsrögzítővel Folyóka rácsok Terhelési osztály B 15 kn Hálós rácsok Anyag Méretek Rés szélessége Beömlő kereszt metszet Súly Raklap Rendelési szám Hossz Szélesség [mm] [mm] [mm] [cm²/m] [kg] [db] x , x , Terhelési osztály C 50 kn Bordás rácsok öntöttvas , Hosszbordás rácsok öntöttvas x , Hálós rácsok x , x ,

42 Terhelési osztály D 400 kn Multiline V 300 Rácsok Terhelési osztály D 400 kn rácsok az MSZ EN 1433 harmonizált szabvány szerint Drainlock rácsrögzítővel Folyóka rácsok Bordás rácsok Anyag Méretek Rés szélessége Beömlő kereszt metszet Súly Raklap Rendelési szám öntöttvas , Hosszbordás rácsok öntöttvas x , Hálós rácsok Hossz Szélesség [mm] [mm] [mm] [cm²/m] [kg] [db] x , x ,

43 Multiline V 300 Rácsok Terhelési osztály E 600 kn Terhelési osztály E 600 kn rácsok az MSZ EN 1433 harmonizált szabvány szerint Drainlock rácsrögzítővel Folyóka rácsok Bordás rácsok Anyag Méretek Rés szélessége Beömlő kereszt metszet Súly Raklap Rendelési szám Hossz Szélesség [mm] [mm] [mm] [cm²/m] [kg] [db] öntöttvas , Hosszbordás rácsok öntöttvas x , Zárt fedél öntöttvas ,

44 Terhelési Multiline osztály V E folyóka 600 knrajzok Multiline V 300 Folyókák és kiegészítők folyóka V300-1,0 m folyóka V300-0,5 m, kigyengített függőleges kivezetéssel folyóka V300-1,0 m, integrált függőleges kivezetéssel folyóka V300-0,5 m, integrált függőleges kivezetéssel alacsony folyóka V300 (H10 ) - 1,0 m alacsony folyóka V300 (H10) - 1,0 m, integrált függőleges kivezetéssel bekötőakna V300-0,5 m, oldal kivezetés DN

45 Multiline V 400 Folyókák és kiegészítők Multiline rácsos folyóka rendszer Multiline rácsos folyóka rendszer Termék információ ACO termékjellemzők ACO DRAIN (SF) tömítő nút V-profil (tojás-szelvény) a jobb hidraulikáért rácsok óriási választéka Drainlock rácsrögzítés polimerbeton folyókatest MSZ EN 1433 harmonizált szabvány szerint névleges szélesség 400 mm terhelési osztály A 15 E 600 1) öntöttvas élvédelem Folyókák fenékesés nélkül, 1000 mm polimerbeton öntötvas élvédelem DN 400 függőleges víztömör vízkivételi lehetőséggel Méretek Típus Súly Raklap Rendelési szám. Hossz Szélesség Magasság eleje/vége [mm] [mm] [mm] [kg] [db] , Integrált függőleges vízelvezető tömítéssel DN , Termékek rajzai DWG és PDF formátumban is letölthetők honlapunkról 1) Kivétel: Nagy forgalmú utak keresztirányú vízelvezetése esetében. Javasoljuk az ACO Drain Monoblock RD at ezeken a területeken. Online infobox Infobox 86

46 Multiline rácsos folyóka rendszer Multiline V 400 Folyókák és kiegészítők Bekötőakna, 1000 mm MSZ EN 1433 harmonizált szabvány szerint oldal kivezetés DN 315 vagy DN 400 Gumigyűrűs csőcsatlakozás terhelési osztály E 600 1) Drainlock rácsrögzítés szennyfogó vödör külön rendelhető öntöttvas élvédelem Méretek Cső csatlakozás Súly Raklap Rendelési szám Hossz Szélesség Magasság eleje/vége [mm] [mm] [mm] [DN] [kg] [db] Akna felsőrész, öntöttvas élvédelemmel, és oldalcsatlakozási lehetőséggel , Közbenső elem , Bekötőakna alsó része beépített gumitömítéssel , , Adapter az szennyfogóhoz 1, Szennyfogó vödör 6, Kiegészítők Leírás Alkalmas Súly Csomag Rendelési szám típushoz [kg] [db] Kombi homloklap folyóka elejére és végére polimerbeton öv.élvédelemmel vastagság 50 mm 0., Csőcsatlakozású homloklap DN 315 polimerbeton beépített gumigyűrűvel DN 315 élvédelemmel vastagság 50 mm 0. 9, Adapter folyásirány váltáshoz polimerbetonból vastagság 50 mm öv.élvédelemmel 0. 10,

47 3 Multiline V 400 Rošty Terhelési osztály E 600 kn Terhelési osztály E 600 kn rácsok az MSZ EN 1433 harmonizált szabvány szerint Drainlock rácsrögzítővel Folyóka rácsok 3 Bordás rácsok Anyag Méretek Rés szélessége Beömlő kereszt metszet Súly Raklap Rendelési szám Hossz Szélesség [mm] [mm] [mm] [cm²/m] [kg] [db] öntöttvas , Hosszbordás rácsok öntöttvas ,

48 Terhelési Multiline V osztály folyóka E 600 kn rajzok Multiline V 400 Folyókák és kiegészítők folyóka V400G - 1,0 m folyóka V400G - 1,0 m, integrált függőleges vízkivétellel bekötőakna V400G - 1,0 m, oldal kivezetés DN

49 Multiline V 500 Folyókák és kiegészítők Multiline rácsos folyóka rendszer Multiline rácsos folyóka rendszer Termékinformáció ACO termékjellemzők ACO DRAIN (SF) tömítő nút V-profil (tojás-szelvény) a jobb hidraulikáért rácsok óriási választéka Drainlock rácsrögzítés polimerbeton folyókatest MSZ EN 1433 harmonizált szabvány szerint névleges szélesség 500 mm terhelési osztály A 15 E 600 1) öntöttvas élvédelem Folyókák fenékesés nélkül, 1000 mm integrált DN 400 kivezetés öntöttvas élvédelem Méretek Típus Súly Raklap Rendelési szám. Hossz Szélesség Magasság eleje/vége [mm] [mm] [mm] [kg] [db] , Integrált függőleges vízelvezető tömítéssel DN , Termékek rajzai DWG és PDF formátumban is letölthetők honlapunkról 1) Kivétel: Nagy forgalmú utak keresztirányú vízelvezetése esetében. Javasoljuk az ACO Drain Monoblock RD at ezeken a területeken. Online infobox Infobox 90

50 Multiline rácsos folyóka rendszer Multiline V 500 Folyókák és kiegészítők Bekötőakna, 1000 mm MSZ EN 1433 harmonizált szabvány szerint oldal kivezetés DN 315 vagy DN 400 Gumigyűrűs csőcsatlakozás terhelési osztály E 600 1) Drainlock rácsrögzítés szennyfogó vödör külön rendelhető öntöttvas élvédelem Méretek Cső csatlakozás Súly Raklap Rendelési szám Hossz Szélesség Magasság eleje/vége [mm] [mm] [mm] [DN] [kg] [db] Akna felsőrész, öntöttvas élvédelemmel, és oldalcsatlakozási lehetőséggel , Közbenső elem , Bekötőakna alsó része beépített gumitömítéssel , , Adapter szennyfogóhoz 1, Szennyfogó vödör 6, Kiegészítők Leírás Alkalmas Súly Csomag Rendelési szám típushoz [kg] [db] Kombi homloklap folyóka elejére és végére polimerbeton öv.élvédelemmel vastagság 50 mm 0. 3, Csőcsatlakozású homloklap DN 400 polimerbeton beépített gumigyűrűvel DN 400 élvédelemmel vastagság 50 mm 0. 30, Adapter folyásirány váltáshoz polimerbetonból vastagság 50 mm öv.élvédelemmel 0. 14,
