28 TARTOZÉKOK. siegmund

HTML
DOWNLOAD

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "28 TARTOZÉKOK. siegmund"

Árpád Somogyi
6 évvel ezelőtt
Látták:

1 378 siegmund

2 Szerszámkocsi / Szerszámkocsi tömör 380 Szerszámtartó / Moduláris szerszámtartó 382 Oldal Hegesztő védőfal / Földelés 384 Kefe / Hegesztőpisztoly tartó 386 Imbuszkulcs 388 Emelőfül 390 siegmund 379

Szerszámkocsi A szerszámkocsi az ön szerszámainak a

Könnyű és gyors áttekinthetőséget biztosít a

A nagy derékszögek biztonságosan tárolhatóak a

c a b 0910 0915 Hosszúság: (a) Szélesség: (b) Magasság:

3 Szerszámkocsi A szerszámkocsi az ön szerszámainak a biztonságos és hatékony tároló helye. Könnyű és gyors áttekinthetőséget biztosít a szerszámokról. A nagy derékszögek biztonságosan tárolhatóak a belsejében. A 4 görgővel könnyen mozgatható. c a b Hosszúság: (a) Szélesség: (b) Magasság: (c) Súly: Cikkszám Szerszámkocsi - festett 660 mm 900 mm 1040 mm 50,00 kg Ponyva - a 0910 szerszámkocsihoz , , siegmund

Szerszámkocsi tömör A szerszámkocsi tömör az ön

belsejében. A 4 görgővel könnyen mozgatható.

4 Szerszámkocsi tömör A szerszámkocsi tömör az ön szerszámainak a biztonságos és hatékony tároló helye. Könnyű és gyors áttekinthetőséget biztosít a szerszámokról. A nagy derékszögek biztonságosan tárolhatóak a belsejében. A 4 görgővel könnyen mozgatható. Hegesztőasztalok alatt tárolható így helyet spórolhat. c b a Hosszúság: (a) Szélesség: (b) Magasság: (c) Súly: Cikkszám Szerszámkocsi tömör - festett 1000 mm 750 mm 636 mm 59,00 kg Ponyva szerszámkocsihoz , ,00 siegmund 381

c a 0912 Hosszúság: (a) Szélesség: (b) Magasság:

5 Szerszámtartó Ezzel a szerszámfallal a szerszámok mindig könnyen és gyorsan elkérhetőek. Csavarokkal az asztalra vagy a falra is rögzíthető. c a 0912 Hosszúság: (a) Szélesség: (b) Magasság: (c) Súly: Cikkszám Szerszámtartó - festett 800 mm 100 mm 800 mm 22,50 kg , siegmund

Moduláris szerszámtartó b A modoláris szerszámelemmel összeállíthatja a saját szerszámelemét

c a b A 0930-as modul (-as rendszerű tartóval) használható csavaros rögzítőhöz, prizmákhoz és

A 0936-as elem alkalmazásával minden alkatrészt a -as furatba helyezhet.

Véleményünk szerint a minimum 5 cm vastag ragasztott hátlap megfelelő.

modul persellyel - festett 500 mm 110 mm 100 mm mm 3,40 kg Szerszámtartó modul persely nélkül

6 Moduláris szerszámtartó b A modoláris szerszámelemmel összeállíthatja a saját szerszámelemét több elem és alkatrész felhasználásával. c a b A 0930-as modul (-as rendszerű tartóval) használható csavaros rögzítőhöz, prizmákhoz és csavarokhoz. A 0931-es modul (tartó nélkül) csak rögzítőkhöz és csavarokhoz használható. A 0936-as elem alkalmazásával minden alkatrészt a -as furatba helyezhet. c a A szükséges tartó hátelem nem része a készletnek. Véleményünk szerint a minimum 5 cm vastag ragasztott hátlap megfelelő Hosszúság: (a) Szélesség: (b) Magasság: (c) Ø: (o) Súly: Cikkszám Szerszámtartó modul persellyel - festett 500 mm 110 mm 100 mm mm 3,40 kg Szerszámtartó modul persely nélkül - festett 500 mm 110 mm 100 mm mm 2,80 kg Csapszeg szerszámtartóhoz Készlet Szerszámtartó modul - tartalmazza a következőket 2x 0930, 2x 0931, 5x mm mm 0,10 kg , , , Set 208,00 siegmund 383

Hegesztő védőfal c A hegesztő védőfallal a

A követelményeknek és az igényeknek megfelelően

A védőfal mindkét területet védi a hegesztési

Ez a termék galvanizált anyagból készül és 2 csavarral

a b 0980 Hosszúság: (a) Szélesség: (b) Magasság: (c)

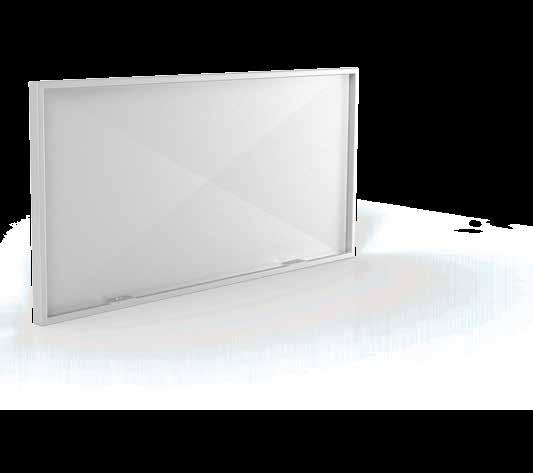

7 Hegesztő védőfal c A hegesztő védőfallal a hegesztőasztal két külön munkaterületre osztható. A követelményeknek és az igényeknek megfelelően határozhatja meg az egyes munkaterületek nagyságát. A védőfal mindkét területet védi a hegesztési melléktermékektől. Ez a termék galvanizált anyagból készül és 2 csavarral rögzíthető. (De nem karcolásmentes anyagból készül). a b 0980 Hosszúság: (a) Szélesség: (b) Magasság: (c) Súly: Cikkszám Hegesztő védőfal - egyedi szinekben felár mellett rendelhető 1600 mm 50 mm 800 mm 23,00 kg , siegmund

8 Földelés Komfort A földelés 100%-os kapcsolatot biztosít a hegesztő asztallal. Tehát nincs túlmelegedés lehetősége. Egyszerű és gyors összeszerelés a hegesztőasztal furatával. Terhelési kapacitása 500 A. Kábel keresztmentszete mm² Földelés Komfort ,00 Cikkszám siegmund 385

9 Kefe A 30 mm átmérőjű kefe kifejezetten a mm-es furatok tisztítására lett kialakítva. A kefével a szennyeződések könnyen és hatékonyan eltávolíthatóak Ø: (o) Súly: Cikkszám Kefe Ø 30 védőkupakkal - védőkupakkal 30 mm 0,06 kg Kefe Ø 30 Furathoz / 10 darabos csomag 30 mm 0,06 kg , , siegmund

10 Hegesztőpisztoly tartó A hegesztőpisztoly tartó bármilyen rendszerfuratba illeszthető és kényelmes és biztonságos tartót biztosít. c 0920 Magasság: (c) Súly: Cikkszám Hegesztőpisztoly tartó - polírozott 200 mm 0,50 kg ,00 siegmund 387

Imbuszkulcs 6 Az imbuszkulcs 6 praktikus és gyors

Imbuszkulcsot hatékonyan használhatja rögzítő csavarok,

11 Imbuszkulcs 6 Az imbuszkulcs 6 praktikus és gyors megoldás a csavarok megfeszítéséhez és oldásához. Imbuszkulcsot hatékonyan használhatja rögzítő csavarok, csavaros szorítók és univerzális kis derékszögek rögzítésekor Súly: Imbuszkulcs 6 - sárga 0,09 kg Imbuszkulcs 6 - piros 0,50 kg Cikkszám , , siegmund

12 Imbuszkulcs 14 Az imbuszkulcs 14 praktikus és gyors megoldás a csavarok megfeszítéséhez és oldásához Imbuszkulcs 14 Súly: 0,45 kg Cikkszám ,00 siegmund 389

Emelőfül Az emelőfül 1800 kg terhelésig használható akár hegesztőasztalokhoz, akár más nehéz Siegmund alkatrészekhez.

A nem megfelelő alkalmazás vagy rögzítés nagy mértékben lecsökkentheti a terhelhetőséget!

A szállítókeret a szokásos funkcióján kívül még szállítószalagokhoz is használható megfeszítésként. 000830.

13 Emelőfül Az emelőfül 1800 kg terhelésig használható akár hegesztőasztalokhoz, akár más nehéz Siegmund alkatrészekhez. Rögzítő csavarokkal (legalább 2db) könnyen és gyorsan rögzíthető. A nem megfelelő alkalmazás vagy rögzítés nagy mértékben lecsökkentheti a terhelhetőséget! Emelés közben az asztal alatt tartózkodni tilos és veszélyes és 100 mm-nél magasabbra nem szabad emelni. A szállítókeret a szokásos funkcióján kívül még szállítószalagokhoz is használható megfeszítésként T A saját biztosnága érdekében kérjük tartasa be az alábbi tanácsokat: Az anyákat minden esetben teljesen feszítse meg. Az anyáknak teljesen illeszkedni kell a felületbe. A megfelelő méretű menetet alkalmazza. Oldalsó húzóerőt el kell kerülni Ø 50 mm Ø 100 mm 390 siegmund

90 2x 0510 4x 0510 1800 Kg 2x 1270 Kg 000830 000830

Hosszúság: (a) Szélesség: (b) Magasság: (c) Súly:

kapacitás 150 mm 150 mm 25 mm 4,70 kg Rögzítőlemez

Emelőfül - 2500 kg kapacitás (vel 2x 0510) System -

mm 25 mm 3,90 kg 0,70 kg 200 mm 100 mm 165 mm 4,50 kg

14 90 2x x Kg 2x 1270 Kg x Kg Hosszúság: (a) Szélesség: (b) Magasság: (c) Súly: Cikkszám Emelőfül rögzítőkerettel kg terhelési kapacitás 150 mm 150 mm 25 mm 4,70 kg Rögzítőlemez 150x150x25 emelőfülhöz Emelőfül rögzítőlemez nélkül Emelőfül kg kapacitás (vel 2x 0510) System kg kapacitás (vel 2x ) System mm 150 mm 25 mm 3,90 kg 0,70 kg 200 mm 100 mm 165 mm 4,50 kg , T1 32, , ,00 siegmund 391
