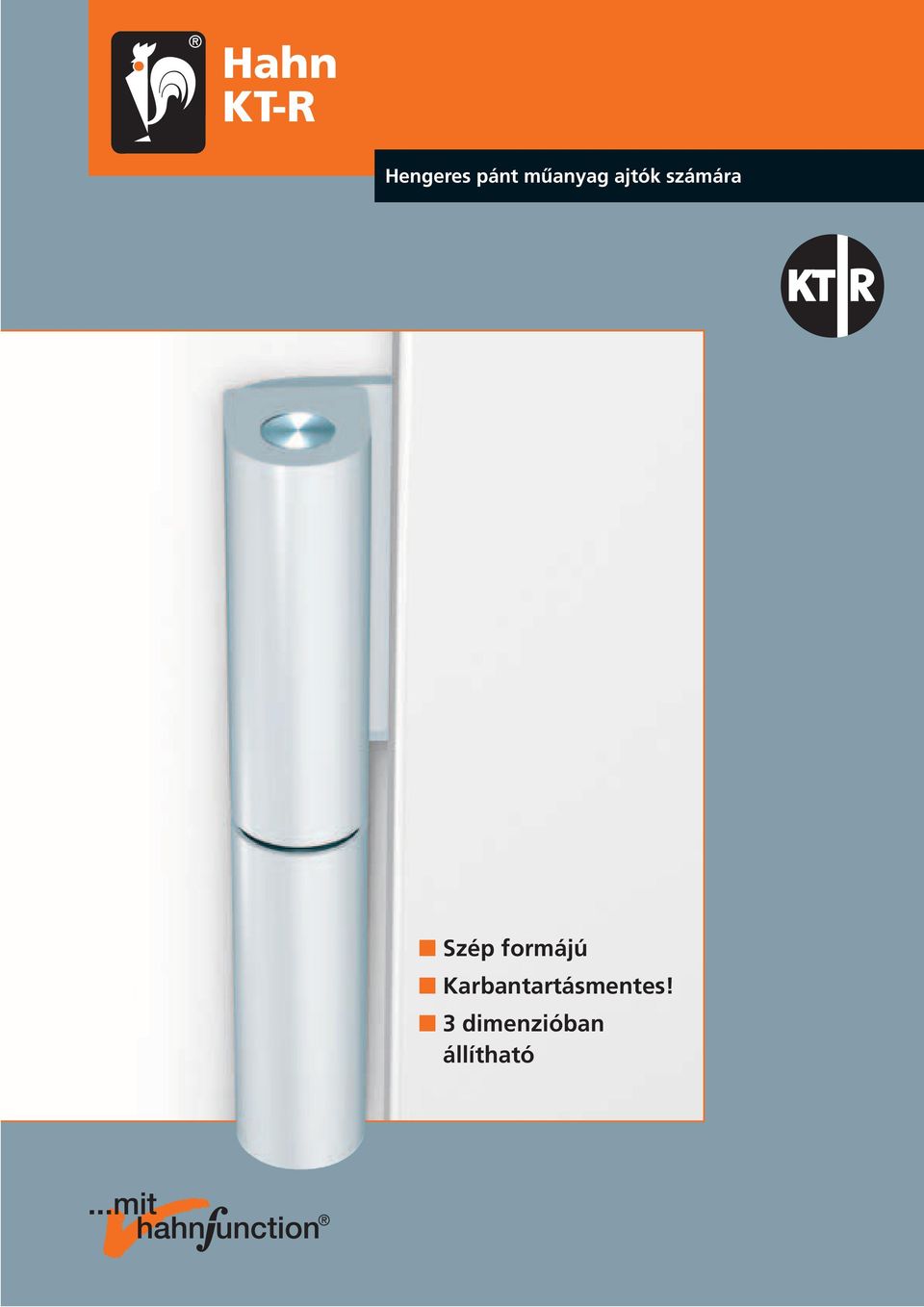

Hahn KT-R. Hengeres pánt műanyag ajtók számára. Szép formájú Karbantartásmentes! 3 dimenzióban állítható

Átírás

1 Hahn KT-R Hengeres pánt műanyag ajtók számára Szép formájú Karbantartásmentes! 3 dimenzióban állítható

2 Hahn KT-R Hengeres pánt műanyag ajtók számára

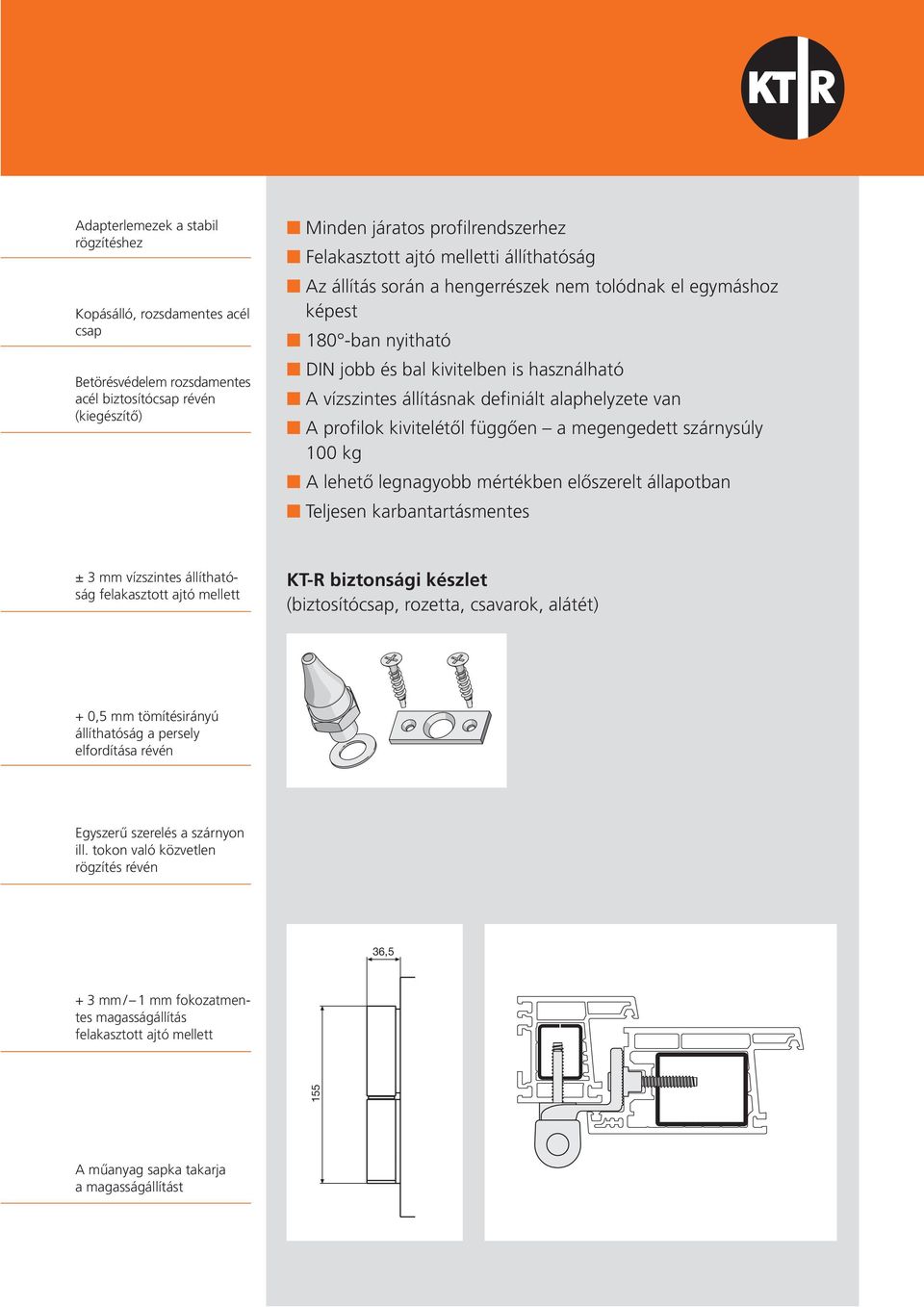

3 Adapterlemezek a stabil rögzítéshez Kopásálló, rozsdamentes acél csap Betörésvédelem rozsdamentes acél biztosítócsap révén (kiegészítő) Minden járatos profilrendszerhez Felakasztott ajtó melletti állíthatóság Az állítás során a hengerrészek nem tolódnak el egymáshoz képest 180 -ban nyitható DIN jobb és bal kivitelben is használható A vízszintes állításnak definiált alaphelyzete van A profilok kivitelétől függően a megengedett szárnysúly 100 kg A lehető legnagyobb mértékben előszerelt állapotban Teljesen karbantartásmentes ± 3 mm vízszintes állíthatóság felakasztott ajtó mellett KT-R biztonsági készlet (biztosítócsap, rozetta, csavarok, alátét) + 0,5 mm tömítésirányú állíthatóság a persely elfordítása révén Egyszerű szerelés a szárnyon ill. tokon való közvetlen rögzítés révén 36,5 + 3 mm / 1 mm fokozatmentes magasságállítás felakasztott ajtó mellett 155 A műanyag sapka takarja a magasságállítást

4 Beépítési útmutató A szárnyoldali pántrész szerelése A szárnyoldali pántrész helyét feljelöljük. A szárny sablonját a vasalathoronyba helyezzük a nyíl az ajtószárny felső éle irányába mutat. A sablon jelölése essen egybe az ajtószárny jelölésével. A legfelső furatot elkészítjük. A többi furatot elkészítjük. A rögzítőlemezt a helyére tesszük és becsavarozzuk (max. 7 Nm). Az ütköző tömítést a pánt alatt visszavágjuk. 225 mm 225 mm Ø 5 mm Ø 5 mm A szárnyoldali pántrészt a profilra felütköztetve a csavarokat meghúzva rögzítjük (9 11 Nm). A tokoldali pántrész szerelése A sablont pillanatszorítóval rögzítve kifúrjuk a 4 furatot. A tokoldali pántrészt a helyére tesszük és felcsavarozzuk (max. 7 Nm). A csapágyperselyt a helyére toljuk, a jelölés a profil felé nézzen (alaphelyzet). A csapot mindkét pántrészen át ütközésig betoljuk. Ø 5 mm Fontos! A csapot a hernyócsavarral rögzítjük. A hüvelyt rápattintjuk a pánttestre, a sapkát benyomjuk a helyére. 3

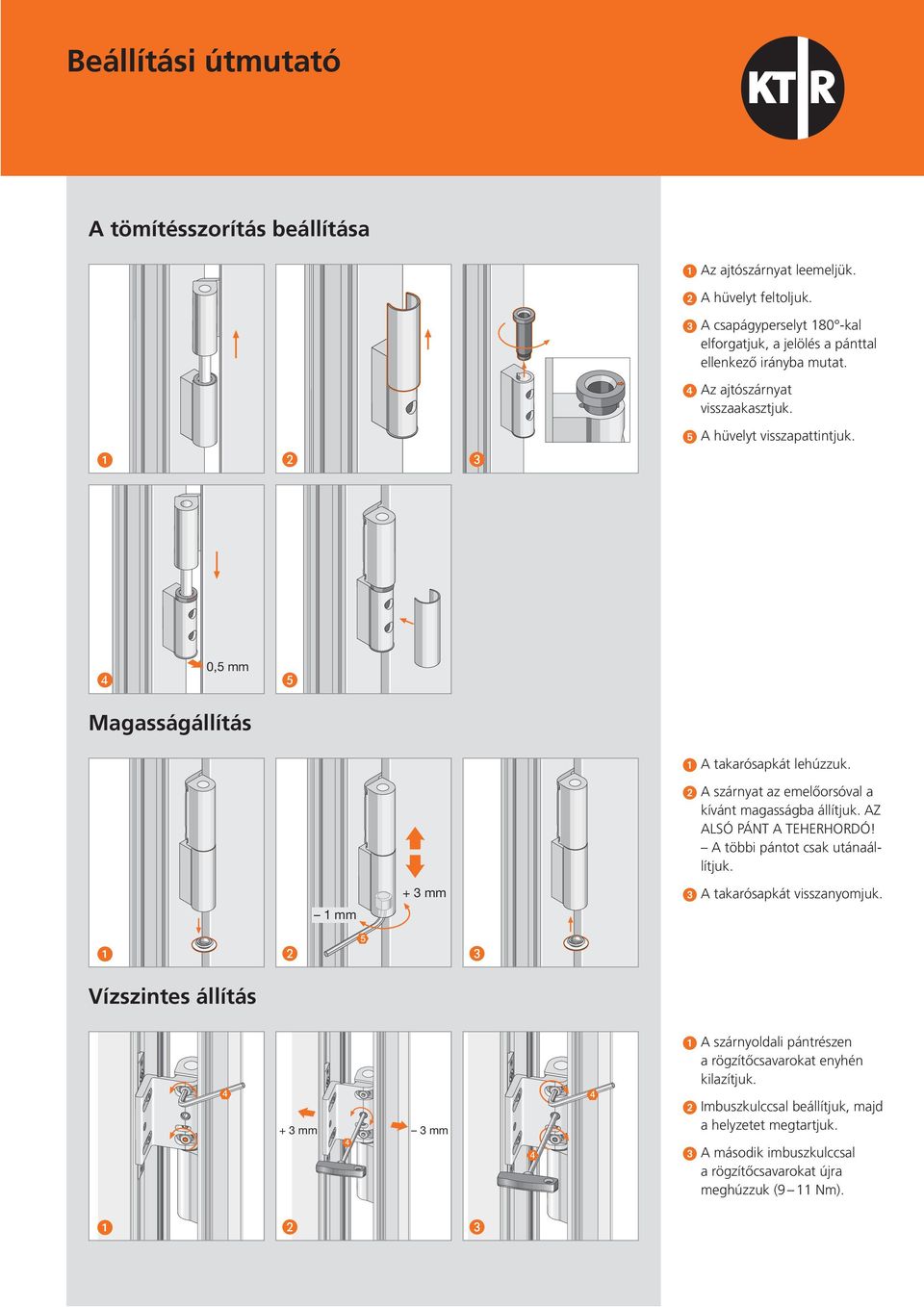

5 Beállítási útmutató A tömítésszorítás beállítása Az ajtószárnyat leemeljük. A hüvelyt feltoljuk. A csapágyperselyt 180 -kal elforgatjuk, a jelölés a pánttal ellenkező irányba mutat. Az ajtószárnyat visszaakasztjuk. A hüvelyt visszapattintjuk. 0,5 mm Magasságállítás 1 mm + 3 mm A takarósapkát lehúzzuk. A szárnyat az emelőorsóval a kívánt magasságba állítjuk. AZ ALSÓ PÁNT A TEHERHORDÓ! A többi pántot csak utánaállítjuk. A takarósapkát visszanyomjuk. 5 Vízszintes állítás mm 4 3 mm 4 4 A szárnyoldali pántrészen a rögzítőcsavarokat enyhén kilazítjuk. Imbuszkulccsal beállítjuk, majd a helyzetet megtartjuk. A második imbuszkulccsal a rögzítőcsavarokat újra meghúzzuk (9 11 Nm).

6 Hahn KT-R Hengeres pánt műanyag ajtók számára Alkatrészek (a cikkszámokat lásd a másik oldalon) Szárnyoldali pántrész kompletten Rögzítőlemez 16 / 3,0 mm-es vasalathorony Rögzítőlemez 20 / 3,5 mm-es vasalathorony Rögzítőlemez 16 / 3,5 mm-es vasalathorony Takarósapka Csap Csapágypersely Tokoldali pántrész az emelőorsóval Takaróhüvely Tokoldali pántrész csavarjai A rögzítőlemez csavarjai Hengeresfejű csavar a szárnyoldali pántrész rögzítésére Részletes beépítési útmutató Hahn KT-R Einbauanleitung Notice de montage Installation instructions... egyedi kartonban is 24-es gyűjtőkartonban minden alkatrész a 2 szinten kézreesik.

7 A profiltipikus rögzítési módok terhelhetősége Tokprofil-típus max. szárnysúly KT-R A megadott szárnysúlyok 1000 x 2000 mm-es szárnyméretekre és normál módon igénybevett ajtók esetében 2 pántra vonatkoznak. 2 mm acél/vas 68 mm 100 kg Az adatok szakszerű szerelést feltételeznek, alapvető profilhelyzetekre vonatkoznak és ezért nem garantáltak. Kétséges esetekben szívesen biztosítunk tanácsadást. 2 mm alumínium 1 mm acél/vas 80 kg 68 mm 2 mm acél/vas 100 kg 48 mm 2 mm alumínium 1 mm acél/vas 80 kg 48 mm 100 kg Az előkamrákkal rendelkező profilok esetében a közvetlen csavaros rögzítés az előkamrák deformálódásához vezethet. Az előkamrákat a közvetlen csavaros rögzítés esetén lépcsős csavarral kell áthidalni. Egy, középen elhelyezett 3. pánt nem tesz lehetővé nagyobb szárnysúlyokat csupán az egyenletes tömítésszorítást szolgálja. A kitöltést el lehet hagyni a merevítőkkel ellátott előkamrák esetén, ha a rögzítőcsavar a merevítőn keresztül megy vagy közvetlen mellette halad el. Merevítő nélküli profilokra nem szabad szerelni! A csapágypersely teljesen karbantartásmentes teflontartalmú műanyagból készül semmi esetre sem szabad kenni!

8 Hahn KT-R műanyag ajtók számára Rendelési számok / tartozékok / alkatrészek Univerzális pánt műanyag ajtók számára csomagolási egység 1 db, 24-es gyűjtőcsomagolás kérésre KT-R 16 / 3,0 mm vasalathorony RAL 9010 Nr. K702E0000 RAL 9016 Nr. K702G0000 RAL 8077 Nr. K KT-R 20 / 3,5 mm vasalathorony RAL 9010 Nr. K702E0001 RAL 9016 Nr. K702G0001 RAL 8077 Nr. K KT-R 16 / 3,5 mm vasalathorony RAL 9010 Nr. K702E0002 RAL 9016 Nr. K702G0002 RAL 8077 Nr. K KT-R VEKA Softline és Topline részére RAL 9010 Nr. K703E0003 RAL 9016 Nr. K703G0003 RAL 8077 Nr. K Tartozékok és alkatrészek Fúrósablon 16 / 3,0 mm vasalathorony Nr. T311A / 3,5 mm vasalathorony Nr. T311A / 3,5 mm vasalathorony Nr. T311A0002 A fúrósablon két részből áll! KT-R biztonsági készlet (biztosítócsap, rozetta, csavarok, alátét) Fúrósablon a KT-R biztonsági készlethez Fúrósablon a K703_0003 részére Szárnyoldali pántrész kompletten Rögzítőlemez 16 / 3,0 mm-es vasalathorony Rögzítőlemez 20 / 3,5 mm-es vasalathorony Rögzítőlemez 16 / 3,5 mm-es vasalathorony Nr. K750A0000 Nr. T311A0050 Nr. T311A0003 Nr. K700B0001 Nr. K700B0002 Nr. K700B0003 Nr. K700B0010 Takarósapka fekete Nr. K700K0002 fehér Nr. K700K0003 Csap Nr. K700E0001 Csapágypersely fekete Nr. K700K0000 fehér Nr. K700K0001 Tokoldali pántrész az emelőorsóval Takaróhüvely Tokoldali pántrész csavarjai Nr. K700B0000 Nr. K700F0004 Nr. E A rögzítőlemez csavarjai Nr Hengeresfejű csavar a szárnyoldali pántrész rögzítésére M6x12 M6 x 12 Dr. Hahn GmbH & Co. KG Trompeterallee D Mönchengladbach Postfach D Mönchengladbach Phone +49(0)2166/954-3 Fax +49(0)2166/ Internet vertrieb@dr-hahn.de KT-R / H LW500 A műszaki változtatások jogát fenntartjuk.
