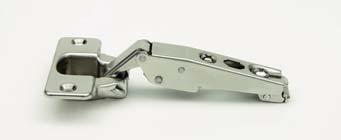

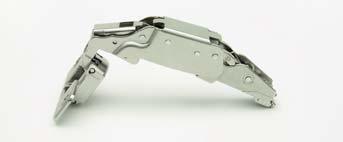

1 Kivetõpánt program Bútorvasalat tartozék Bútorvasalat Nyitási szög 100 o WÜRTH Szereléstechnika Kft Budaörs, Gyár u Tel.: (00 36) 23/ Nyomtatva Magyarországon H /2009 Bútorvasalat Nyitási szög 110 o Bútorvasalat Nyitási szög 125 o Bútorvasalat Nyitási szög 170 o Üvegajtó vasalat Nyitási szög 94 o Alumíniumkeret vasalat Bútorvasalat Nyitási szög 94 o H

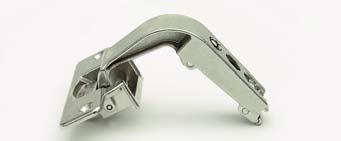

2 Konstrukciós információk Bútorvasalat Pozitív szögben álló korpusz Nyitási szög 94 o Konstrukciós információk Bútorvasalat Negatív szögben álló korpusz Nyitási szög 120 o WÜRTH Szereléstechnika Kft Budaörs, Gyár u Tel.: (00 36) 23/ Nyomtatva Magyarországon H /2009 Konstrukciós információk Pillérpánt Nyitási szög 94 o Sarokszekrénypánt MINI-Kivetõpánt Nyitási szög 94 o H

WÜRTH Szereléstechnika Kft. - 2040 Budaörs, Gyár u. 2. - Tel.: (00 36) 23/418-130 - Nyomtatva Magyarországon H 02 0050 06/2009 Stabil, könnyen használható kliptechnika.

Egy egységes rendszer a különbözõ igényekhez. Twin kivitelezés domború házzal és oldalsó peremtakarással. Markáns, nemes formatervezés.

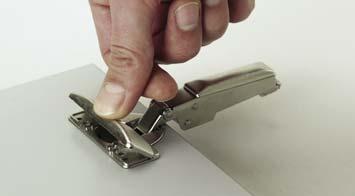

Stabil és könnyen szerelhetõ clippes összeköttetés a pánt és a szerelõtalp között minden beállításnál. Az ajtókat gyorsan, egyszerûen lehet fel -és leszerelni a korpuszról.

Számtalan ajtóráütõdési szituáció realizálható Egy rendszer minden ajtószituációhoz. A bepréselhetõ és IMPRESSO rendszer több fajta furatképes kivitelezéssel.

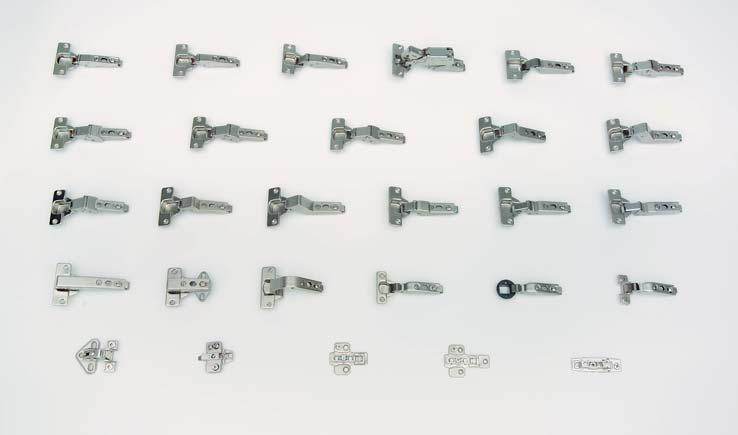

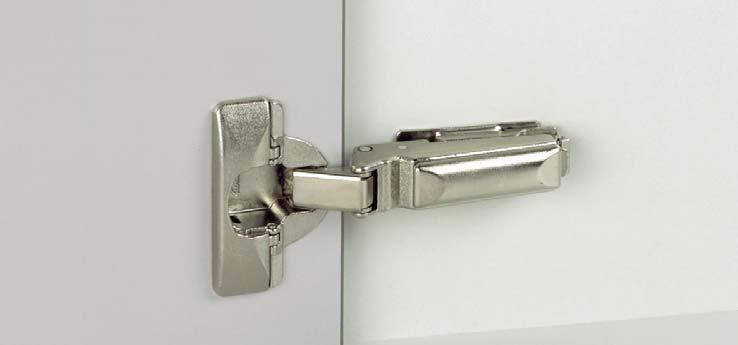

3 WÜRTH Szereléstechnika Kft Budaörs, Gyár u Tel.: (00 36) 23/ Nyomtatva Magyarországon H /2009 Stabil, könnyen használható kliptechnika. Gyorsszerelõ IMPRESSO markáns design. H Ésszerûség és design orientált bútorvasalat rendszer Felcsavarozható, bepréselhetõ vagy gyorsszerelésû IMPRESSO pánt. Egy egységes rendszer a különbözõ igényekhez. Twin kivitelezés domború házzal és oldalsó peremtakarással. Markáns, nemes formatervezés. A pántfej a furatokba illeszkedésével megakadályozza az ajtóban az elfordulást. Stabil és könnyen szerelhetõ clippes összeköttetés a pánt és a szerelõtalp között minden beállításnál. Az ajtókat gyorsan, egyszerûen lehet fel -és leszerelni a korpuszról. 3 dimenziós állítási lehetõség az excenteres technológiával. Egyszerû finombeállítás a szekrényajtónak. Számos egyedi szög, kihajlás és ajtókapcsolat. Számtalan ajtóráütõdési szituáció realizálható Egy rendszer minden ajtószituációhoz. A bepréselhetõ és IMPRESSO rendszer több fajta furatképes kivitelezéssel. A használatos sorozatfúró gépekkel és CNC gépekkel is feldolgozható. Az összes típus automatikával (rugóval) szerelt. Nincs önálló ajtókinyílás. A 100 o -os és a 110 o -os típus automatika (rugó) nélkül is megtalálható. Behúzóvasalattal szerelt ajtókhoz. Alapanyag: cinköntvény, acél, nikkelezett felületek. Nemes optikai megjelenés, kiváló stabilitás.

bútor vasalatok szerelési lehetõségei. Csavarozható bútor vasalat: A kivetõpántot a bútorajtón lévõ furatba helyezzük és közvetlenül forgácslapcsavarral rögzítjük.

: (00 36) 23/418-130 - Nyomtatva Magyarországon H 02 0060 06/2009 A bútorajtót egy kivetõpántfurattal és kettõ darab mellékfurattal kell elkészíteni.

4 bútor vasalatok szerelési lehetõségei. Csavarozható bútor vasalat: A kivetõpántot a bútorajtón lévõ furatba helyezzük és közvetlenül forgácslapcsavarral rögzítjük. Egyszerû elõfúrás a vasalatnak, nem szükséges fúró-sablon vagy sorozatfúró. Bepréselhetõ bútorvasalat: WÜRTH Szereléstechnika Kft Budaörs, Gyár u Tel.: (00 36) 23/ Nyomtatva Magyarországon H /2009 A bútorajtót egy kivetõpántfurattal és kettõ darab mellékfurattal kell elkészíteni. Ezek elkészítéséhez a PRE- BOMAT fúró -és bepréselõ automata gép vagy a SBL 3 pánt-helyfúró sablon vagy egy CNC megmunkálóközpont kínál precíz lehetõségeket. A bepréselhetõ bútorvasalat 52/5,5 és 45/9,5 furatkiképzéssel készül. A használatos sorozatfúrókkal és CNC gépekkel készített furatokhoz illeszkedik. Gyorsépítõ IMPRESSO kivetõpánt: A bútorajtót egy kivetõpántfurattal és kettõ darab mellékfurattal kell elkészíteni. Ezek elkészítéséhez a PRE- BOMAT fúró -és bepréselõ automata gép vagy a SBL 3 pánthelyfúró sablon vagy egy CNC megmunkálóközpont kínál precíz lehetõségeket. A bepréselhetõ bútorvasalat 52/5,5, 45/9,5 és 48/9 furatkiképzéssel készül. A használatos sorozatfúrókkal és CNC gépekkel készôtett furatokhoz illeszkedik. A kivetõpántot a furatba illeszteni és kézzel a fedelet bezárni. A kivetõpánt egyszerû gyors szerelése szerszámok segítsége nélkül (helyszíni szerelés). A fedél bezárása által a pánt-ház vízszintesen támaszkodik a 35 mm-es edényfuratban. H A pánt a furatokba préselhetõ vagy kézzel beüthetõ. Szerelõtiplibõl a rözítõcsavar kioldásával a kiszerelés elvégezhetõ. A kivetõpánt idõtakarékos szerelése. A derékszögû szerelés biztosított. Az ajtó által okozott kihúzóerõ optimálisan oszlik el. A tangenciálisan elhelyezett acél rögzítõkarmok és a cinköntvény fejprofil erõsen rögzül a furat oldalába. Forma és erõ kapcsolódása az acélkarokon keresztül. Stabil rögzülés minden anyagban, mint forgácslapban, MDF-ben és tömörfában. Kiszerelés a fedél felnyitásával visszamaradó anyag nélkül. A kivetõpánt egyszerûen kiszerelhetõ felületkezeléskor vagy szállításkor majd ezek után ismét visszahelyezhetõ.

bútorvasalatrendszer állítási lehetõségei: Technikai paraméterek: 3-D állítás 1= Magasságállítás 2= Oldalállítás 3= Mélységállítás Az összes bútorvasalat a

Az egyik állítási lehetõséget excenteren keresztül lehet elvégezni egy megfelelõen kivitelezett szerelõtalpon. Ez a lehetõség megkönnyíti a beállítást.

: (00 36) 23/418-130 - Nyomtatva Magyarországon H 02 0070 06/2009 Magasság állítás: Az összes bútorvasalatot magasságban ±2 mm lehet állítani egy hosszanti

5 bútorvasalatrendszer állítási lehetõségei: Technikai paraméterek: 3-D állítás 1= Magasságállítás 2= Oldalállítás 3= Mélységállítás Az összes bútorvasalat a hozzá tartozó bármely szerelõtalppal kombinálva háromdimenziósan állítható. Az egyik állítási lehetõséget excenteren keresztül lehet elvégezni egy megfelelõen kivitelezett szerelõtalpon. Ez a lehetõség megkönnyíti a beállítást. WÜRTH Szereléstechnika Kft Budaörs, Gyár u Tel.: (00 36) 23/ Nyomtatva Magyarországon H /2009 Magasság állítás: Az összes bútorvasalatot magasságban ±2 mm lehet állítani egy hosszanti furaton belsõ elmozdítással vagy excenteren keresztül. Az összes bútorvasalatot oldalirányban ±2 mm lehet állítani egy állító csavarral a kivetõpánt száron. Az összes bútorvasalatot mélységben ±1,5 mm lehet állítani egy fixált csavarral a kivetõpánt száron. Ezt az állítási lehetõséget excenterrel is el lehet végezni a megfelelõ kivitelû szerelõtalpon. H

6 szerelõtalp szerelési tippje: WÜRTH Szereléstechnika Kft Budaörs, Gyár u Tel.: (00 36) 23/ Nyomtatva Magyarországon H /2009 szerelõtalp technikai paraméterei: magasságának kiszámítása 100 o, 110 o, 125 o, 170 o, 94 o, Mini, és üvegajtópántnál Ráütõdõ: (könyök 0 mm) H=13+TA-A Félig ráütõdõ (könyök 8 mm) H=5+TA-A Közézáródó (könyök 15 mm) H=-2+TA+F magasságának kiszámítása alumíniumkeret pántnál Ráütõdõ: (könyök 0 mm) H=19-A Félig ráütõdõ (könyök 8 mm) H=11-A Közézáródó (könyök 15 mm) H=-4+F magasságának kiszámítása szögben álló könyökkialakítású pántoknál Könyök 10 o ráütõdõ kialakítás: H=13+TA-A Könyök 15 o ráütõdõ kialakítás: H=14,5+TA-A Könyök 20 o ráütõdõ kialakítás: H=15,5+TA-A Könyök 24 o ráütõdõ kialakítás: H=16,5+TA-A Könyök 30 o ráütõdõ kialakítás: H=9+TA-A Könyök 30 o közézáródó kialakítás: H=-2+TA+F Könyök 37 o ráütõdõ kialakítás: H=19+TA-A Könyök 45 o ráütõdõ kialakítás: H=14+TA-A Könyök 45 o közézáródó kialakítás: H=-2+TA+F rögzítése: a) Süllyesztett fejû, horganyzott forgácslapcsavarral, Cikksz , vagy lencsefejû nikkelezett facsavarral, Cikksz (a csavarhossz a hordozóanyag vastagságtól függ) vagy b) Euro csavarral, Cikksz x... (a csavarhossz a hordozóanyag vastagságtól függ), furat- 5 mm (az elõszerelt kivitelnél is). c) Mûanyag feszítõtiplivel, amely a szerelõtalpra elõszerelt, furat- 5 mm. Megjegyzés: Közézáródó ajtóknál a szerelõtalp rögzítési pontjait 37 mm tõl az ajtóvastagság méretével beljebb kell elhelyezni, azért, hogy az ajtó külsõ síkja a korpusz élével egy síkba essen. Könyök -14 o -tól -20 o -ig H=4+TA-A+14-Korpuszszög Könyök -24 o -tól -30 o -ig H=4+TA-A+24-Korpuszszög Könyök -45 o -tól -50 o -ig H=4+TA-A+45-Korpuszszög Ráütõdés A H

7 Technikai paraméterek: Ajtóráütõdések különbözõ edényfurat távolság és szerelõtalp magasság függvényében 100 o -170 o -os nyitási szögû pántoknál Ta mm-ben Ráütõdõ Ajtózáródás Félig ráütõdõ Ajtózáródás Közézáródó Ajtókialakítás WÜRTH Szereléstechnika Kft Budaörs, Gyár u Tel.: (00 36) 23/ Nyomtatva Magyarországon H /2009 H=0 4,0 4,5 5,0 5,5 6,0 H=2 4,0 4,5 5,0 5,5 6,0 H=4 4,0 4,5 5,0 5,5 6,0 H=6 4,0 4,5 5,0 5,5 6,0 H=8 4,0 4,5 5,0 5,5 6,0 Ráütõdés A 17,0 17,5 18,0 18,5 19,0 15,0 15,5 16,0 16,5 17,0 13,0 13,5 14,0 14,5 15,0 11,0 11,5 12,0 12,5 13,0 9,0 9,5 10,0 10,5 11,0 9,0 9,5 10,0 10,5 11,0 7,0 7,5 8,0 8,5 9,0 5,0 5,5 6,0 6,5 7,0 3,0 3,5 4,0 4,5 5,0 1,0 1,5 2,0 2,5 3,0 H ,0 2,5 3,0 3,5 4,0 0,0 0,5 1,0 1,5 2,0-2,0-1,5-1,0-0,5 0,0-4,0-3,5-3,0-2,5-2,0

8 Technikai paraméterek: A szükséges pánt darabszám az ajtóméret és az ajtósúly függvényében Ajtómagasság WÜRTH Szereléstechnika Kft Budaörs, Gyár u Tel.: (00 36) 23/ Nyomtatva Magyarországon H /2009 Ajtószélesség Ajtósúly H

9 Példák 90 o -os korpuszkialakítás esetén F F F WÜRTH Szereléstechnika Kft Budaörs, Gyár u Tel.: (00 36) 23/ Nyomtatva Magyarországon H /2009 F F F F F F F F H

10 Példák 90 o -os korpuszkialakítás esetén F WÜRTH Szereléstechnika Kft Budaörs, Gyár u Tel.: (00 36) 23/ Nyomtatva Magyarországon H /2009 F F H

11 Példák 90 o -os korpuszkialakítás esetén F F WÜRTH Szereléstechnika Kft Budaörs, Gyár u Tel.: (00 36) 23/ Nyomtatva Magyarországon H /2009 F F H

12 Példák +10 o, +15 o, +20 o, +24 o, +37 o -os korpuszszög kialakítás esetén F F WÜRTH Szereléstechnika Kft Budaörs, Gyár u Tel.: (00 36) 23/ Nyomtatva Magyarországon H /2009 F F H F F

13 Példák +30 o -os korpuszszög kialakítás esetén F F F WÜRTH Szereléstechnika Kft Budaörs, Gyár u Tel.: (00 36) 23/ Nyomtatva Magyarországon H /2009 F F F F F F H

14 Példák +45 o -os korpuszszög kialakítás esetén F F F WÜRTH Szereléstechnika Kft Budaörs, Gyár u Tel.: (00 36) 23/ Nyomtatva Magyarországon H /2009 F F F F F H

15 Példák pillérpánt kialakítás esetén F WÜRTH Szereléstechnika Kft Budaörs, Gyár u Tel.: (00 36) 23/ Nyomtatva Magyarországon H /2009 F H

16 Példák -24 o, -30 o és -45 o -os korpuszszög kialakítás esetén F F F WÜRTH Szereléstechnika Kft Budaörs, Gyár u Tel.: (00 36) 23/ Nyomtatva Magyarországon H /2009 F F F F F F F F F F H

Példák üveg -és alumíniumkeret pánt szerelésére 90 o -os korpuszszög kialakítás esetén F015 072 803 F015 072 804 F015 072 805 F060 073 171 F060 073 172 WÜRTH Szereléstechnika Kft.

17 Példák üveg -és alumíniumkeret pánt szerelésére 90 o -os korpuszszög kialakítás esetén F F F F F WÜRTH Szereléstechnika Kft Budaörs, Gyár u Tel.: (00 36) 23/ Nyomtatva Magyarországon H /2009 talppal együtt F F F F F talppal együtt F talppal együtt F F talppal együtt F H
