1 Bútorszerelvények

2 .2 Tartalomjegyzék.3 Bútorpántok.30 Függőleges harmonika tolóajtó vasalások.36 Tolóajtó vasalatok.59 Redőny rendszerek.62 Függesztőelemek.65 Sarokmerevítők.6 Fiókcsúszók.68 Fém fiókoldalak.2 Adapterek fiókokhoz.3 Golyós fiókcsúszók.5 Fiókrendszerek.83 Bútorzárak.90 Fel- és lenyíló vasalások.110 Üvegbefogó profilok.111 Ütközéselnyelők.113 Szerelvények.124 Bútorgörgők.12 Ipari kerekek.128 Asztallábak.130 Támasztólábak.131 Távtartós polcrendszer.132 Konzolok.133 Bisztró asztallábak.135 Szekrénylábak.141 Szintezőlábak.142 Ragasztószalagos rögzítéstechnika.109 Szellőzőrácsok Útmutató A termék jelölése: Terméknév Cikkszám jelölése: A gyártók folyamatos termékfejlesztése következtében termékeink kismértékben módosulhatnak a katalógusban megjelenthez képest. A termékek nem szakszerű beszereléséből adódó károkért felelősséget nem vállalunk. Amennyiben a katalógusban látható színek, színminták és a termékek valódi színe esetében némi eltérés tapasztalható, ez a nyomdai technológia és az alkalmazott anyagok jellegéből adódhat. Az esetleges nyomdai hibákért felelősséget nem vállalunk!

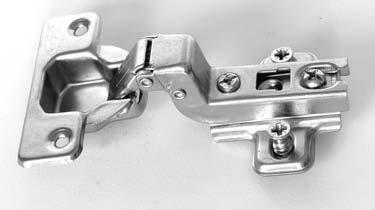

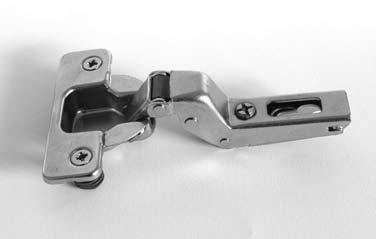

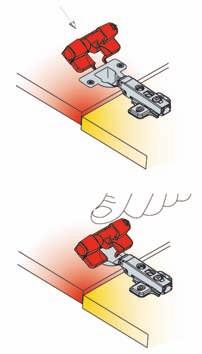

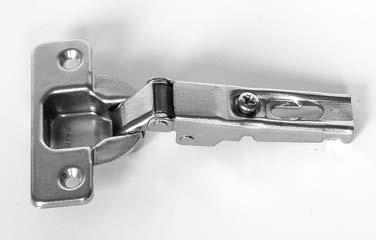

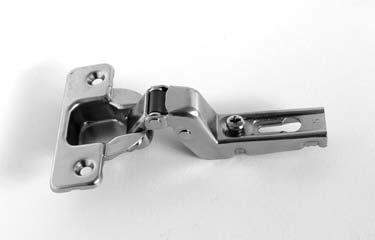

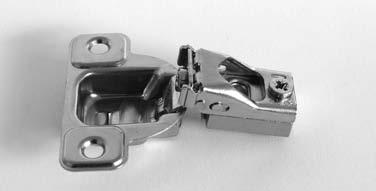

3 L L Bútorpántok C9-es önzáró kivetőpántok.3 az ajtólap magassága L= 0. mm konstans Nyílásszög: / Állítási tartomány a pántok száma max. ±2 K= 3-8 mm Tájékoztató ábra a pántmennyiség meghatározásához, az ajtóméret és az ajtó súlyának függvényében. Tájékoztató ábra a pántok lehetséges nyílásszög értékeiről. Tájékoztató ábra a pántok állítási lehetőségeiről. A feltüntetett értékek mm-ben értendők. Az ettől eltérő állítási tartomány az adott pántnál van jelölve. Tájékoztató ábra a pánthelyfurat kialakításáról. Az ettől eltérő kiosztás az adott pántnál van jelölve. Jelmagyarázat S= oldalvastagság K= a pánthelyfurat szélének távolsága az ajtó élétől A= az ajtók közötti mező D= az ajtó takarása az oldalra L= az ajtók belső síkjának távolsága az oldal élétől H= a pántalátét vastagsága T= az ajtó maximális vastagsága S H = 15 + K - (D) nc9a6c99 Ráütődő, önzáró kivetőpánt D H T +4 /-1.5 Szerelhető a normál pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-5 mm és D= 18 mm A K Nyílásszög: 110 S H = 6 + K - (D) nc9al99 Félig ráütődő, önzáró kivetőpánt D H T +4 /-1.5 Szerelhető a normál pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-5 mm és D= 8-9 mm A K Nyílásszög: 94 S H H = 2 + K - (D) T +4 /-1.5 nc9as99 Közézáródó, önzáró kivetőpánt Szerelhető a normál pántalátétekkel. Javasolt pántalátét mérete: H= 3 mm, ha K= 3-5 mm és D= 1-2 mm A K Nyílásszög: 94

4 .4 Bútorpántok C2-es önzáró kivetőpántok L L S L H = 15 + K - (D) nc2aa99 Ráütődő, önzáró kivetőpánt A D K H T Nyílásszög: /-1.5 Szerelhető a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-5 mm és D= 18 mm A S D K H = 15 + K - (D) H T Nyílásszög: /-1.5 nc2a9a99 Ráütődő, önzáró kivetőpánt, 120 -os nyílásszöggel Felnyíló vasalatokhoz javasoljuk. Szerelhető a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-5 mm és D= 18 mm S H = K + A nc2ap99 Közézáródó, önzáró kivetőpánt A H K T Nyílásszög: /-1.5 Szerelhető a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 3 mm, ha K= 3-5 mm és A= 1-2 mm S H = 15 + K - (D) nc2ba99 (dübeles) Ráütődő, önzáró kivetőpánt A D K H T Nyílásszög: /-1.5 Szerelhető a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-5 mm és D= 18 mm S A H K H = K + A T Nyílásszög: /-1.5 nc2bp99 (dübeles) Közézáródó, önzáró kivetőpánt Szerelhető a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 3 mm, ha K= 3-5 mm és A= 1-2 mm

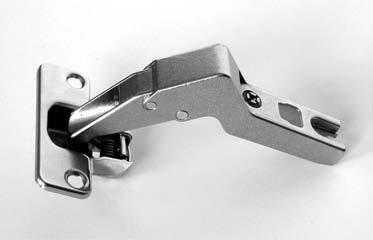

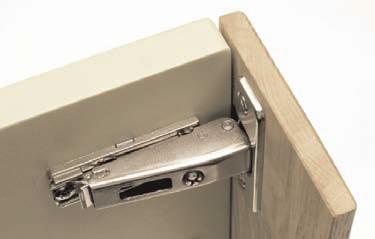

5 Bútorpántok Speciális önzáró kivetőpántok.5 A S D T L L K H = 15 + K - (D) H Nyílásszög: /-1.5 nc1a6a99 Ráütődő, önzáró kivetőpánt 8 mm-es fazékmélységgel Szerelhető a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-5 mm és D= 18 mm A S D K H = 15 + K - (D) H T Nyílásszög: /-1.5 nc2abd99 Ráütődő, önzáró kivetőpánt max. 35 mm vastag ajtólapokhoz Szerelhető a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-5 mm és D= 18 mm T= K=3 A= 0,1 0,2 0,3 0,4 0,5 0, 0,8 1,0 1,6 2,6 3,5 4,5 5,4 6,4,4 8,3 9,3 K=4 A= 0,1 0,2 0,3 0,4 0,5 0, 0,8 1,0 1,2 1,9 2,8 3,8 4, 5, 6,6,6 8,6 K=5 A= 0,1 0,2 0,3 0,4 0,5 0, 0,8 1,0 1,2 1,4 2,2 3,1 4,1 5,0 5,9 6,9,8 K=6 A= 0,1 0,2 0,3 0,4 0,5 0, 0,8 1,0 1,2 1,4 1, 2,6 3,5 4,4 5,3 6,2,2 K= A= 0,1 0,2 0,3 0,4 0,5 0, 0,8 1,0 1,1 1,3 1,6 2,1 3,0 3,8 4, 5,6 6,5 K=8 A= 0,1 0,2 0,3 0,4 0,5 0, 0,8 0,9 1,1 1,3 1,6 1,8 2,5 3,3 4,2 5,1 6,0 K=9 A= 0,1 0,2 0,3 0,4 0,5 0, 0,8 0,9 1,1 1,3 1,5 1,8 2,1 2,9 3, 4,6 5,4 Az ajtóvastagság (T) és a pánthelyfurat helyzetének (K) egymáshoz viszonyított helyzete a szekrénytestre való rátakarás (A) függvénye. K= L= 0,0 0,0 0,0 0,0 0,0 0,3 1,3 A szekrénytest homloksíkjától való távolság (L) a pánthelyfurat helyzetének (K) függvénye.

6 .6 Bútorpántok Speciális- és sarokszekrény önzáró kivetőpántok S D +4.5 /-1.5 nc2af99 Ráütődő, önzáró kivetőpánt, beépített hűtőkhöz. Szerelhető a normál, 0 mm-es pántalátétekkel T L L H = 13 + K - (D) H A K Nyílásszög: 94 A pánt állítása a hűtőszekrényajtó nyitott állapotában végezhető, az ajtó és a szekrénytest közötti résben. A S D K H = 15 + K - (D) H T Nyílásszög: /-1.5 nc2afa99 Ráütődő, önzáró kivetőpánt, 165 -os nyílásszöggel max. 28 mm vastag ajtókhoz, sarokszekrényekhez és kihúzható elemekkel rendelkező bútorokhoz. Szerelhető a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-5 mm és D= 18 mm S A H K H = K + A T Nyílásszög: /-1.5 nc2afp99 Közézáródó, önzáró kivetőpánt, 165 -os nyílásszöggel max. 24 mm vastag ajtókhoz. Szerelhető a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 3 mm, ha K= 3-5 mm és A= 1-2 mm

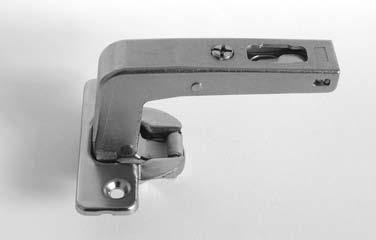

7 Bútorpántok Önzáró sarokszekrény- és pillér kivetőpántok. nc2aya99 Ráütődő, önzáró kivetőpánt Alap ütköztetési és nyitott helyzet: Nyílásszög: /-1.5 Sarokszekrények max. 23 mm vastag ajtóihoz. A sarokszekrénypánt a 165 -os kivetőpánttal együtt használandó! Szerelhető a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 3 mm, ha K= 3-5 mm A pántalátétet a korpusztól számított második ajtóra kell szerelni, az alábbiak szerint: Normál pántalátéttel szerelve a pánt maximális helyigénye 52 mm, 16 mm vastagságú ajtók esetén. Az ajtó vastagságának növelésével a helyigény ennek megfelelően csökken. DOMI pántalátéttel szerelve a pánt maximális helyigénye 1mm, 16 mm vastagságú ajtók esetén. Az ajtó vastagságának növelésével a helyigény ennek megfelelően csökken. Ajtóvastagság Pántalátétek Pánthelyfurat Pántalátétek magassága távolsága fúrási távolsága 16 mm H=4 mm K=6 mm X=31 mm 18 mm H=3 mm K=5 mm X=29 mm 19 mm H=3 mm K=4 mm X=28 mm 20 mm H=3 mm K=3 mm X=2 mm Nyílásszög: /-1.5 nc2a6n99am Ráütődő, önzáró pillér kivetőpánt Szerelhető a normál és a DOMI pántalátétekkel. E minimum: Normál pántalátéttel = 61 mm DOMI (BARGR09 és BAR3R39) pántalátéttel = 4 mm K= 3-6 mm Tájékoztató ábrák a különböző méretű pántalátétekkel szerelt pánt és a pillér vastagságának összefüggéséről.

8 T.8 Bútorpántok Önzáró pillér kivetőpántok és pántok szögben szerelt ajtókhoz +1.5 /-1.5 ncsp3z99 Ráütődő, önzáró pillér kivetőpánt Tömörfa pillérekhez ajánlott, pántalátét nélkül szerelhető. K= 2,5 mm Nyílásszög: 105 S E min 3 K Nyílásszög: /-1.5 nc2an99ac Közézáródó, önzáró, pillér kivetőpánt Szerelhető a normál és a DOMI pántalátétekkel. E minimum: Normál pántalátéttel = 61 mm DOMI (BARGR09 és BAR3R39) pántalátéttel = 4 mm K= 3-8 mm Tájékoztató ábrák a különböző méretű pántalátétekkel szerelt ajtók beállításáról. K S Nyílásszög: 94 H T +4.5 /-1.5 nc2at os ráütődő, önzáró kivetőpánt Szerelhető a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-5 mm K S Nyílásszög: 94 H T +4.5 /-1.5 nc2av os ráütődő, önzáró kivetőpánt Szerelhető a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-5 mm

9 Bútorpántok Önzáró kivetőpántok szögben szerelt ajtókhoz.9 S H Nyílásszög: 94 nc2au os közézáródó, önzáró kivetőpánt K T +4.5 /-1.5 Szerelhető a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-6 mm S H Nyílásszög: 94 nc2ae os közézáródó, önzáró kivetőpánt K T +4.5 /-1.5 Szerelhető a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-6 mm Nyílásszög: 94 K S H +4.5 /-1.5 T nc2am os közézáródó, önzáró kivetőpánt Szerelhető a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-6 mm H= 12 mm esetén az ábrán látható ajtóbeállítást érhetjük el! S H Nyílásszög: 120 nc2aw os ráütődő, önzáró kivetőpánt K T +4.5 /-1.5 Szerelhető a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-5 mm S H Nyílásszög: 120 K T +4.5 /-1.5 nc2ah os ráütődő, önzáró kivetőpánt Szerelhető a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-5 mm

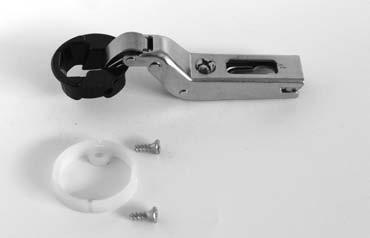

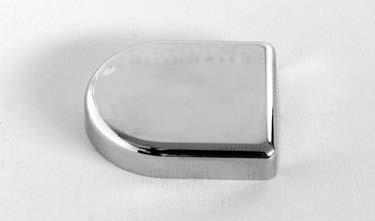

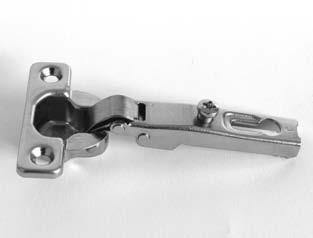

10 L.10 Bútorpántok Mini önzáró kivetőpántok, üvegajtópántok A S D T L A mini önzáró kivetőpántok alkalmasak a 35 mm széles fémkeretes ajtók (SAS 002, SAS 004 és SAS 008) szereléséhez is! K H = 12,5 + K - (D) H Nyílásszög: 94 K= 3 8 mm nc6ac99 Mini ráütődő, önzáró kivetőpánt Szerelhető a normál pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 5-6 mm és D= 18 mm H= 3 mm, ha K= 5-6 mm és D= 15 mm S H = 3,5 + K - (D) H nc6al99 Mini félig ráütődő, önzáró kivetőpánt A D K T Nyílásszög: Szerelhető a normál pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 4-6 mm és D= 8-9 mm S H H = - 4,5 + K + A nc6as99 Mini közézáródó, önzáró kivetőpánt A K T Nyílásszög: Szerelhető a normál pántalátétekkel. Javasolt pántalátét mérete: H= 3 mm, ha K= 3-5 mm és A= 1-2 mm A mini önzáró üvegajtópántokhoz alkalmazható üvegvastagság: 4-6 mm S D A K H = 12,5 + K - (D) H L Nyílásszög: 94 K= 5,5 6.5 mm nc2ca39 Mini ráütődő, önzáró üvegajtópánt Szerelhető a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 5,5-6,5 mm és D= 18 mm S A H K H = - 4,5 + K + A Nyílásszög: / -1.5 nc2cp39 Mini közézáródó, önzáró üvegajtópánt Szerelhető a normál pántalátétekkel. Javasolt pántalátét mérete: H= 3 mm, ha K= 5,5-6,5 mm és A= 1-2 mm

11 Bútorpántok Önzáró kivetőpántok üveg- és keskeny fémkeretes ajtókhoz.11 S H Nyílásszög: 94 nc2ce39 Mini +30 -os közézáródó, önzáró üvegajtópánt K +4.5 / -1.5 Szerelhető a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 5,5-6,5 mm S H Nyílásszög: 94 nc2cm39 Mini +45 -os közézáródó, önzáró üvegajtópánt K +4.5 / -1.5 Szerelhető a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 5,5-6,5 mm nmini üvegajtópánt takaró megnevezés szín cikkszám P2CBAX1 fehér P2CBAX3 fekete P2CBA06 króm P2CBA08 réz P2CBA09 matt ezüst Önzáró kivetőpántok, keskeny profillal készült fémkeretes ajtókhoz (SAS 001, 005 és 099) nlemezcsavar pántfej rögzítéséhez méret: 3,5 x 9,5 mm Nyílásszög: / -1.5 nc2z6a99 Ráütődő, önzáró kivetőpánt Szerelhető a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm Nyílásszög: / -1.5 nc2z6n99ac Közézáródó, önzáró pillér kivetőpánt Szerelhető a normál és a DOMI pántalátétekkel. Tájékoztató ábrák a különböző méretű pántalátétekkel szerelt ajtók beállításáról a.8. oldalon a C2AN99AC pillér kivetőpántnál látható Nyílásszög: / -1.5 nc2z6p99 Közézáródó, önzáró kivetőpánt Szerelhető a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm

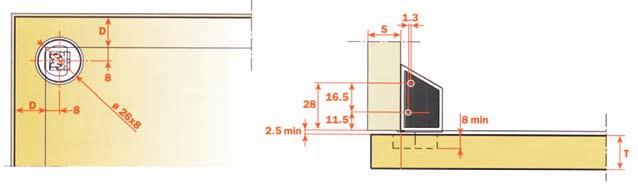

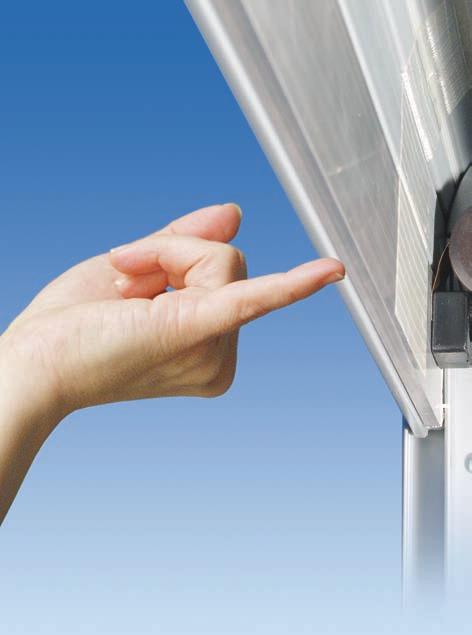

12 .12 Bútorpántok Push-open rendszer A push-open rendszer lényege, hogy a bútorajtók és fiókok befelé történő nyomásra nyílnak. Nincs szükség tehát fogantyúkra, így a rendszer, a napjainkban népszerű minimal stílus egyik fontos alkotó része is lehet. A rendszer egy speciális kivetőpántból, egy korpuszra csavarozható akasztóból, és egy, az ajtó belső felére marható vagy fúrható adapterből áll. A rendszer szerelése a mellékelt rajzok szerint történik. Push-open rendszerű gázteleszkópos felnyíló vasalat a oldalon, a fiókvasalat pedig a.6 oldalon található. S nc2apa99 Push-open ráütődő pánt L H = 15 + K - (D) D H T Szerelhető normál és DOMI pántalátéttel. Javasolt pántalátét mérete: H= 0 mm, ha K=3-5 mm és D=18 mm A K Nyílásszög: 110 Push-open beakasztó Push-open adapter ndp3sng Push-open beakasztó ndp29sng Push-open adapter D=az ajtónak a szekrényre való rátakarása Kétszárnyú középen nyíló frontoknál a képen látható módon kell elhelyezni a push-open beakasztókat.

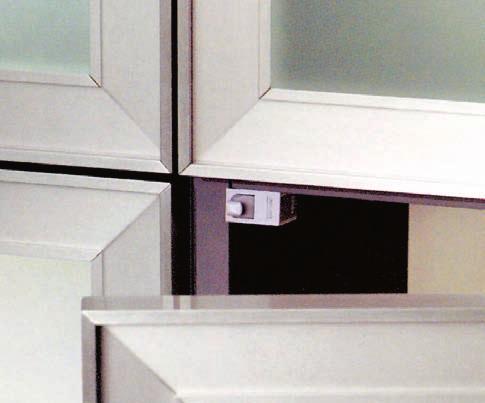

13 Bútorpántok Push-open rendszer, alumínium keretes ajtókhoz.13 DP29SNGA Push-open adapter mm széles alumínium keretekhez (SAS003, 002, 004, 006 és 008) Rögzítés: 3,5 x 12 mm sf. facsavarral P= X-D D=az alumínium keretnek a szekrénytestre való rátakarása X= Push-open beakasztó helyzete P= Push-open adapter helyzete Nyílásszög: 110 C2ZPA99 Push-open ráütődő pánt Keskeny alumínium keretekhez Szerelhető normál és DOMI pántalátéttel. A pántalátét javasolt mérete: H= 0 mm, DP29SNGB Push-open adapter 1-35 mm széles alumínium keretekhez (SAS001, 005 és 009) Rögzítés: 3,5 x 12 mm sf. facsavarral P= X-D D=az alumínium keretnek a szekrénytestre való rátakarása X= Push-open beakasztó helyzete P= Push-open adapter helyzete

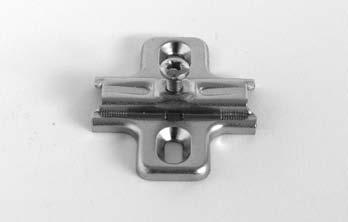

14 .14 Bútorpántok Normál pántalátétek csavarozható: Sf. csavarral nb2v3h Pántalátét csavar nélkül C1-es, C2-es, C6-os, C-es, C9-es pántokhoz. 0 mm mm csavarozható: eurocsavarral csavarozható: eurocsavarral nb2vgh Pántalátét eurocsavarral C1-es, C2-es, C6-os, C-es, C9-es pántokhoz. -2 mm mm mm mm mm nb2sgh Aszimmetrikus pántalátét eurocsavarral C1-es, C2-es, C6-os, C-es, C9-es pántokhoz. 3 mm besajtolható műanyag csap ø10x10 nb2vh Pántalátét (dübeles) műanyag csapos csavarral C1-es, C2-es, C6-os, C-es, C9-es pántokhoz. 0 mm mm csavarozható: eurocsavarral nb2vgbc9 Pántalátét eurocsavarral C1-es, C2-es, C6-os, C-es, C9-es pántokhoz. 12 mm

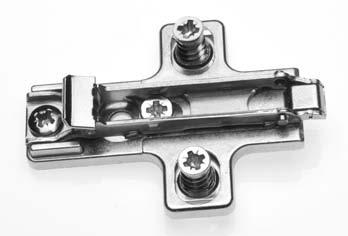

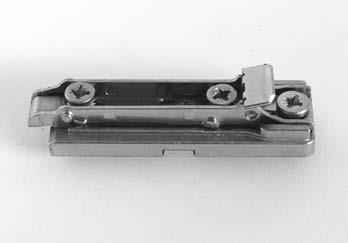

15 Bútorpántok DOMI gyorsszerelő pántalátétek.15 csavarozható: eurocsavarral nbargr09 Gyorsszerelő pántalátét eurocsavarral, öntvény, 3 ponton rögzíthető C1-es, C2-es és C-es pántokhoz. A magassági és mélységi állítás excenterrel történik. 0 mm csavarozható: Sf. csavarral nbar3r39 Gyorsszerelő pántalátét csavar nélkül, öntvény, 3 ponton rögzíthető C1-es, C2-es és C-es pántokhoz. A magassági és mélységi állítás excenterrel történik. 3 mm csavarozható: eurocsavarral nbavgl Gyorsszerelő pántalátét eurocsavarral, sajtolt, 3 ponton rögzíthető C1-es, C2-es és C-es pántokhoz. A mélységi állítás excenterrel történik. 0 mm mm csavarozható: eurocsavarral nbapgr 29/16 Gyorsszerelő pántalátét Fel- és lenyíló ajtókhoz eurocsavarral C1-es, C2-es és C-es pántokhoz. A mélységi és oldalirányú állítás excenterrel történik. 0 mm

16 .16 Bútorpántok Speciális pántalátétek csavarozható: eurocsavarral nb2vgbw os pántalátét eurocsavarral csavarozható: eurocsavarral nb2vgbw9s ig állítható pántalátét eurocsavarral A szerelési hely (X) az alkalmazott sarokszög értékétől függ. csavarozható: Sf. csavarral nb2v3bw9r -,5 +,5 -ig állítható pántalátét csavar nélkül Az íves pántalátétek furatainak távolsága a korpusz elejétől (X) változik az alkalmazott sarokszög változásával együtt. Az ábrán erre látható néhány példa: nsf. facsavar a pántfej rögzítéséhez méret: 4 x 12 mm alumínium keret esetén méret: 4 x 16 mm felület: nikkel

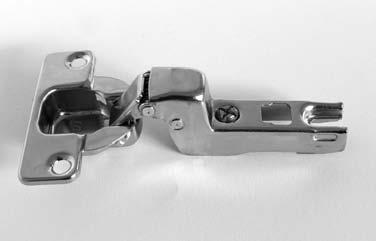

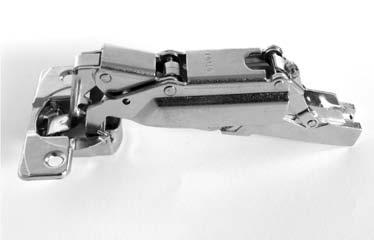

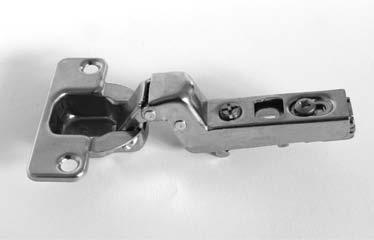

17 Bútorpántok Basic önzáró kivetőpántok.1 az ajtólap magassága Normál Pánt Nyílásszög: / / a pántok száma 10 max. ±2 Állítási tartomány. Az ettől eltérő értékek az adott pánt mellett láthatók. K= 3-6 mm Tájékoztató ábra a pántmennyiség meghatározásához, az ajtóméret és az ajtó súlyának függvényében. Tájékoztató ábra a pántok lehetséges nyílásszög értékeiről. Tájékoztató ábra a pántok állítási lehetőségeiről. A feltüntetett értékek mm-ben értendők. Tájékoztató ábra a pánthelyfurat kialakításáról. Jelmagyarázat S= oldalvastagság K= a pánthelyfurat szélének távolsága az ajtó élétől A= az ajtók közötti mező D= az ajtó takarása az oldalra L= az ajtók belső síkjának távolsága az oldal élétől H= a pántalátét vastagsága T= az ajtó maximális vastagsága H=13 +K -D Nyílásszög: / n248.og49.05 TL Ráütődő, önzáró kivetőpánt Szerelhető a normál pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-6 mm és D= 18 mm H= 4+K-D +3 /-0.5 n248.og50.05 TL Félig ráütődő, önzáró kivetőpánt Szerelhető a normál pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-6 mm és D= 8-9 mm Nyílásszög: H= -2+K+A n248.og51.05 TL Közézáródó, önzáró kivetőpánt +4 /-1.5 Szerelhető a normál pántalátétekkel. Javasolt pántalátét mérete: H= 3 mm, ha K= 4-6 mm és A= 1-2 mm Nyílásszög:

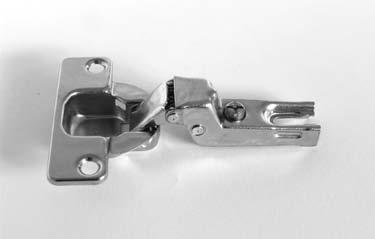

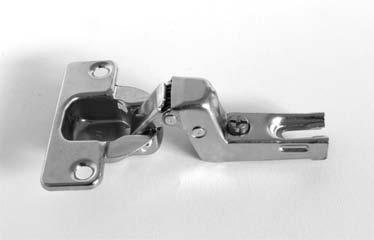

18 .18 Bútorpántok Gyorsszerelő és Sigma önzáró kivetőpántok H=13 +K -D +3 /-1 Nyílásszög: / -1.5 n TL Ráütődő, gyorsszerelő önzáró kivetőpánt Szerelhető a gyorsszerelő pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-6 mm és D= 18 mm H= -2+K+A +3 /-1 Nyílásszög: / -1.5 n TL Közézáródó, gyorsszerelő önzáró kivetőpánt Szerelhető a gyorsszerelő pántalátétekkel. Javasolt pántalátét mérete: H= 3 mm, ha K= 4-6 mm és A= 1-2 mm H=13 +K -D +3.5 /-1.5 Nyílásszög: / -1.5 n910.or94.05 TL Sigma Ráütődő, önzáró kivetőpánt Szerelhető a 980 típusú pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-6 mm és D= 18 mm H= 4+K-D +3.5 /-1.5 Nyílásszög: / -1.5 n910.or95.05 TL Sigma Félig ráütődő, önzáró kivetőpánt Szerelhető a 980 típusú pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-6 mm és D= 8-9 mm H= -2+K+A +3.5 /-1.5 Nyílásszög: / -1.5 n910.or96.05 TL Sigma Közézáródó, önzáró kivetőpánt Szerelhető a 980 típusú pántalátétekkel. Javasolt pántalátét mérete: H= 2 mm, ha K= 4-6 mm és A= 1-2 mm

19 Bútorpántok Sarokszekrény önzáró kivetőpánt.19 H=13 +K -D +3 /-0.5 Nyílásszög: n248.os ig állítható ráütődő, önzáró kivetőpánt max. 22 mm vastag ajtókhoz, sarokszekrényekhez és kihúzható elemekkel rendelkező bútorokhoz. Szerelhető a normál pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-6 mm Alap ütköztetési és nyitott helyzet: A pánt állítása: +3 /-1 +3 / -1.5 n248.ot80.05 önzáró sarokszekrénypánt Sarokszekrények ajtóihoz A sarokszekrénypánt a 10 -os kivetőpánttal együtt használandó! Szerelhető a normál pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-6 mm A pántalátétet a második ajtóra kell felszerelni. T=16-22 mm Nyílásszög: 1

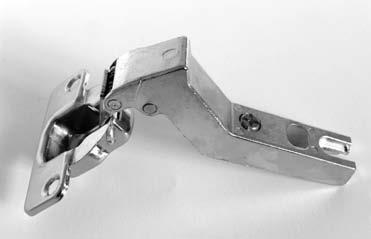

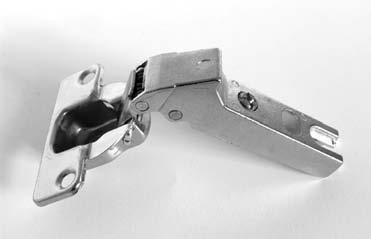

20 .20 Bútorpántok Pillér és szög alatt záródó önzáró kivetőpántok +3 /-0.5 n248.og53.05 Közézáródó, önzáró pillér kivetőpánt Szerelhető a pántalátéttel Nyílásszög: Nyílásszög: / n248.og52.05 TL +30 -os ráütődő, önzáró kivetőpánt Szerelhető a normál pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-6 mm Nyílásszög: / n248.ol2.05 TL +45 -os ráütődő, önzáró kivetőpánt Szerelhető a normál pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-6 mm Nyílásszög: 110 n248.ol28.05 TL +45 -os közézáródó, önzáró kivetőpánt Szerelhető a normál pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-6 mm

21 Bútorpántok Önzáró üvegajtópántok.21 Normál Üvegajtópánt Nyílásszög: / mm Állítási tartomány 35 mm max. ±2 K= 5,5-6,5 mm Tájékoztató ábra az alkalmazható üvegajtók vastagságáról. Jelmagyarázat Tájékoztató ábra a pántok lehetséges nyílásszög értékeiről. Tájékoztató ábra a pántok állítási lehetőségeiről. A feltüntetett értékek mm-ben értendők. Tájékoztató ábra a pánthelyfurat kialakításáról. S= oldalvastagság K= a pánthelyfurat szélének távolsága az ajtó élétől A= az ajtók közötti mező D= az ajtó takarása az oldalra L= az ajtók belső síkjának távolsága az oldal élétől H= a pántalátét vastagsága T= az ajtó maximális vastagsága Nyílásszög: 110 n248.ol01.85 Ráütődő, önzáró üvegajtópánt Szerelhető a normál pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 5,5-6,5 mm Nyílásszög: 110 n248.ol03.85 Közézáródó, önzáró üvegajtópánt Szerelhető a normál pántalátétekkel. Javasolt pántalátét mérete: H= 3 mm, ha K= 5,5-6,5 mm nüvegajtópánt takaró megnevezés szín cikkszám króm fekete

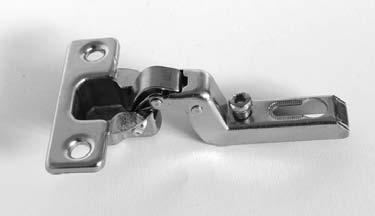

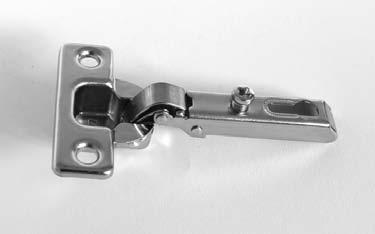

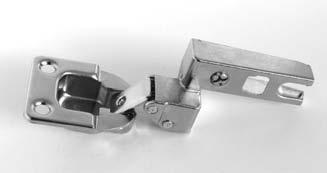

22 .22 Bútorpántok Mini önzáró kivetőpántok Mini Pánt Nyílásszög: / Állítási tartomány a pántok száma max. ±2 K= 3-6 mm Tájékoztató ábra a pántmennyiség meghatározásához, az ajtóméret és az ajtó súlyának függvényében. Tájékoztató ábra a pántok lehetséges nyílásszög értékeiről. Tájékoztató ábra a pántok állítási lehetőségeiről. A feltüntetett értékek mm-ben értendők. Tájékoztató ábra a pánthelyfurat kialakításáról. Jelmagyarázat S= oldalvastagság K= a pánthelyfurat szélének távolsága az ajtó élétől A= az ajtók közötti mező D= az ajtó takarása az oldalra L= az ajtók belső síkjának távolsága az oldal élétől H= a pántalátét vastagsága T= az ajtó maximális vastagsága H= 12,5+K-D Nyílásszög: 95 n243.ob35.05 Mini ráütődő, önzáró kivetőpánt Szerelhető a mini pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 5-6 mm és D= 18 mm H= 3 mm, ha K= 5-6 mm és D= 15 mm H=-2,5+K+A Nyílásszög: 95 n243.ob3.05 Mini közézáródó, önzáró kivetőpánt Szerelhető a mini pántalátétekkel. Javasolt pántalátét mérete: H= 3 mm, ha K= 4-6 mm és A= 1-2 mm

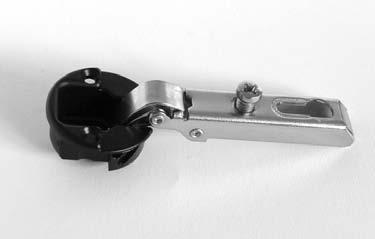

23 Bútorpántok Mini önzáró üvegajtópántok.23 Mini Üvegajtópánt Nyílásszög: / mm Állítási tartomány 26 mm max. ±2 K= 5,5-6,5 mm Tájékoztató ábra az alkalmazható üvegajtók vastagságáról. Jelmagyarázat Tájékoztató ábra a pántok lehetséges nyílásszög értékeiről. Tájékoztató ábra a pántok állítási lehetőségeiről. A feltüntetett értékek mm-ben értendők. Tájékoztató ábra a pánthelyfurat kialakításáról. S= oldalvastagság K= a pánthelyfurat szélének távolsága az ajtó élétől A= az ajtók közötti mező D= az ajtó takarása az oldalra L= az ajtók belső síkjának távolsága az oldal élétől H= a pántalátét vastagsága T= az ajtó maximális vastagsága Nyílásszög: 95 n Mini ráütődő, önzáró üvegajtópánt Szerelhető a mini pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 5,5-6,5 mm Nyílásszög: 95 n Mini közézáródó, önzáró üvegajtópánt Szerelhető a mini pántalátétekkel. Javasolt pántalátét mérete: H= 3 mm, ha K= 5,5-6,5 mm nmini üvegajtópánt takaró megnevezés szín cikkszám króm arany fekete

24 .24 Bútorpántok Glissando, fel- vagy lenyíló önzáró kivetőpánt Az ajtólap magassága a csillapító adapterek helye a pántok száma n951.0z Glissando TL csillapított csukódást biztosító adapter bármely Lama TL pánthoz alkalmazható utólag is szerelhető nem szükséges egy ajtón minden pántra szerelni (a diagram alapján) szereléskor nem kell csavarhúzó, könnyedén bepattintható a rögzítőkarmok segítségével a csillapítás erőssége egy mozdulattal, kézzel állítható Ø Tájékoztató ábra a pánthelyfurat kialakításáról n926.0a Fel- vagy lenyíló önzáró kivetőpánt Szerelhető a normál pántalátétekkel megnevezés cikkszám 926.0A (balos) A2.050 (jobbos) Nyílásszög: 90 V 3 K (mm) X (mm) 15,5 14,5 15,5 16,5 K Ø35 X 32 min. 12 A pánthelyfurat kialakítása (K) és a vízszintes választóra való rátakarás (X) közötti összefüggés, ha a pántalátét alsó csavarhelye 12 mm-re kerül a választó belső élétől. Nyílásszög: 90 B H B (mm) / max. ± A pánthelyfurat kialakítása (B) és a pántalátét mérete (H) közti összefüggés.

25 Bútorpántok Normál és speciális pántalátétek.25 csavarozható: Sf. csavarral npántalátét - csavar nélkül megnevezés méret cikkszám mm mm csavarozható: eurocsavarral npántalátét - eurocsavarral megnevezés méret cikkszám mm OL mm OG mm mm csavarozható: Sf. csavarral npántalátét - csavar nélkül A 910. típusú sigma pántokhoz megnevezés méret cikkszám 980.OS mm OS mm csavarozható: eurocsavarral npántalátét - eurocsavarral A 910. típusú sigma pántokhoz megnevezés méret cikkszám 980.OS mm OS mm csavarozható: Sf. csavarral n pántalátét csavar nélkül A 248.OG53 típusú pillérpánthoz

26 .26 Bútorpántok Speciális- és mini pántalátétek csavarozható: eurocsavarral ngyorsszerelő pántalátét - eurocsavarral megnevezés méret cikkszám mm mm csavarozható: Sf. csavarral npántalátét, mini - csavar nélkül megnevezés méret cikkszám mm mm csavarozható: eurocsavarral npántalátét, mini - eurocsavarral megnevezés méret cikkszám mm mm L= 13 mm n eurocsavar LAMA pántalátétekhez nikkel

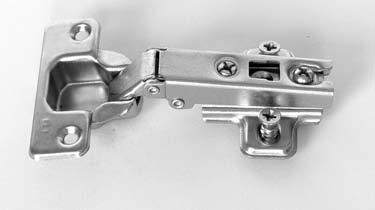

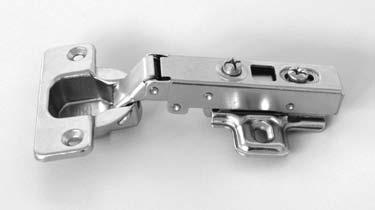

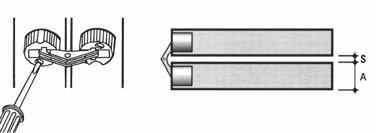

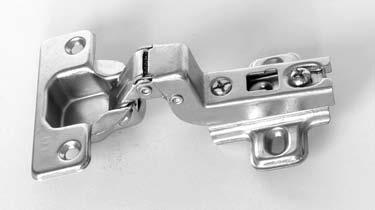

27 T L T T T L T L Bútorpántok CP önzáró kivetőpántok.2 +4 max. ±2 +2 Tájékoztató ábra a pántok állítási lehetőségeiről. A feltüntetett értékek mm-ben értendők. Tájékoztató ábra a pánthelyfurat kialakításáról. K= 3-6 mm S D H Nyílásszög: 105 ncp 45 Ráütődő, önzáró kivetőpánt alátéttel csavar nélkül A K S D H Nyílásszög: 105 ncp 45i Ráütődő, önzáró kivetőpánt alátéttel eurocsavarral A K S H Nyílásszög: 105 ncp 40 Közézáródó, önzáró kivetőpánt alátéttel csavar nélkül A K S H Nyílásszög: 105 ncp 40i Közézáródó, önzáró kivetőpánt alátéttel eurocsavarral A K S D H Nyílásszög: 105 nhb-201 Ráütődő, csillapított csukódású, önzáró kivetőpánt alátéttel csavar nélkül A K

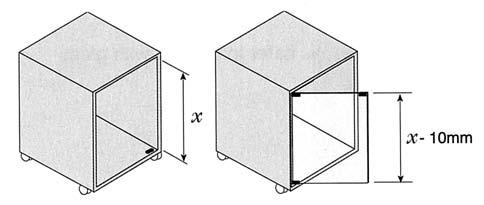

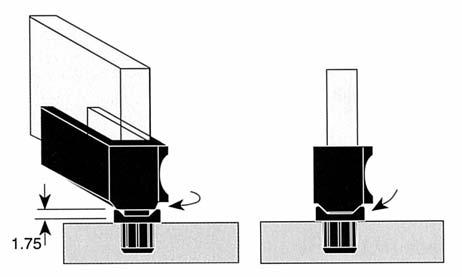

28 .28 Bútorpántok Fúrás nélkül rögzíthető üvegajtópánt n04452 Üvegajtópánt, fúrás nélkül rögzíthető 3-4 mm vastag, közézáródó üveglapokhoz. Szürke műanyag A B C D E F G A szett tartalma: A 1-1 db alsó, illetve felső elforduló csap B 4 db üvegrögzítő csavar a csapokhoz C 1 db felső csaphüvely D 1 db alsó csapmegvezető hüvely E 1 db alsó excenteres ütköző F 1 db fogantyú G 1 db fogantyú adapter 3 mm vastag üveglap esetére x2 x4 min. 8,5 Ø9 x 9 32 Ø9 x 9 Ø5 x 9 Ø5 x 10,5 nyitott zárt

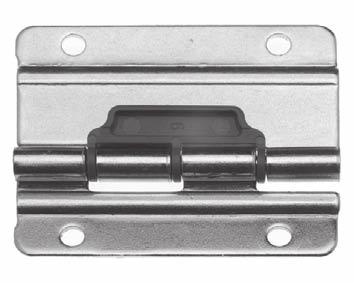

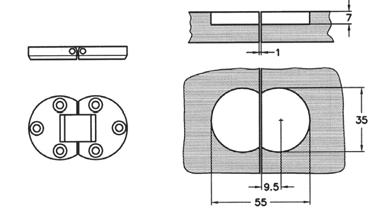

29 Bútorpántok Speciális bútorpántok Játszó asztalpánt nagyobbítható asztalokhoz anyag: fém felület: nikkel Lenyíló ajtópánt anyag: fém-műanyag szín: fehér Lenyíló ajtópánt anyag: fém-műanyag szín: fehér CI Dugópánt anyag: fém felület: réz ø (mm) L (mm) S (mm) A (mm) , , megnevezés Ø (mm) cikkszám CI CI CI Push open mágnescsappantyú üvegajtóhoz üvegvastagság: 4-5 mm

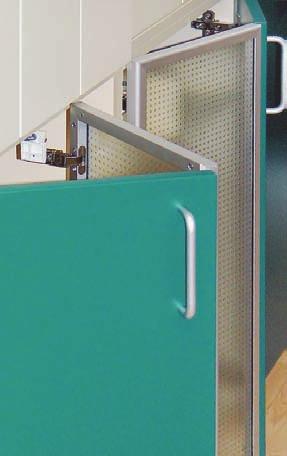

30 .30 Függőleges harmonika tolóajtó vasalások Függőleges harmonika tolóajtó vasalás lapszerkezetű második ajtó esetére. A szekrénytestre közvetlenül (a piktogrammon) a fogantyú nélküli ajtó van felpántolva. A vasalat teherbírása 20 kg. nf1pxay Ajtóvezető Második ajtóra teherbírás: 20 kg nf1c169 Ajtóvezető pánt Második ajtóra ± nf1cxe9 Csuklópánt két ajtó közé méret: 50 x 45 mm A csavarfuratok átmérője: 6,5 mm Tájékoztató ábra a harmonika tolóajtó vasalat szereléséhez, lapszerkezetű ajtók esetén. Az ábrán az az eset látható, amikor a két ajtó közé F1SBAY öntapadós védőprofilt helyezünk. Ezen védőprofil elhagyása esetén a két ajtó közti távolságot 1 mm-re lehet csökkenteni. Az első ajtót (ábrán baloldalt) a szekénytestre bármely - kínálatunkban szereplő, önzáró kivetőpánttal fel lehet pántolni.

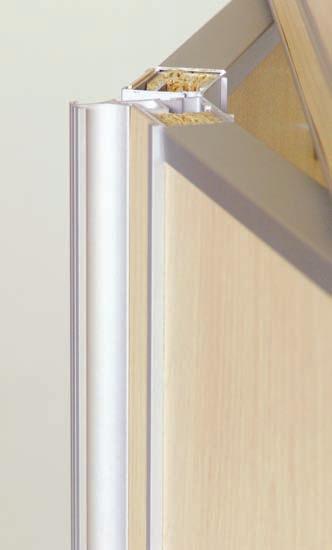

31 Függőleges harmonika tolóajtó vasalások.31 Függőleges harmonika tolóajtó vasalás alumíniumkeretes második ajtó esetére. A szekrénytestre közvetlenül (a piktogrammon) a fogantyús ajtó van felpántolva. A vasalat teherbírása 20 kg. F1PVAY Ajtóvezető alumínium keretekhez Második ajtóra teherbírás: 20 kg F1CZ69 Ajtóvezető pánt keskeny alumínium keretekhez Második ajtóra (SAS 001, SAS 005 és SAS 009) F1CA69 Ajtóvezető pánt széles alumínium keretekhez (40-50 mm) Második ajtóra (SAS 003, SAS 006, SAS 00, SAS 088 és SAS 888) F1ZXE9 Csuklópánt alumínium keretekhez Két ajtó közé méret: 50 x 41 mm A csavarfuratok átmérője: 3,5 mm

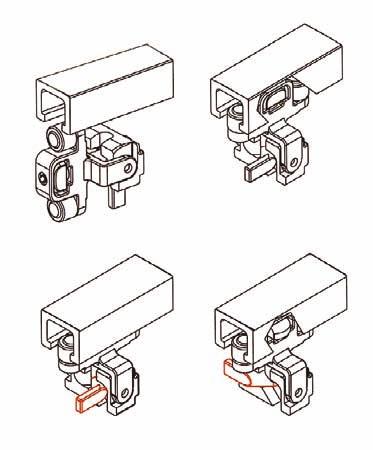

32 .32 Függőleges harmonika tolóajtó vasalások Tájékoztató ábra a harmonika tolóajtó vasalat szereléséhez, keskeny alumínium keretek esetén. Az ábrán az az eset látható, amikor a két ajtó közé F1SBAY öntapadós védőprofilt helyezünk. Ezen védőprofil elhagyása esetén a két ajtó közti távolságot 1 mm-re lehet csökkenteni. Az első ajtót (ábrán baloldalt) a szekénytestre a C2Z6A99 típusú (.12) alumínium önzáró kivetőpánttal fel lehet pántolni. ntolóajtó vezető sín méret: 1180 x 20 x 16 mm facsavarral szerelhető megnevezés Ø (mm) cikkszám F1GFA1 fehér F1GFA3 fekete nf1sbay Öntapadós védőprofil áttetsző rendelhető: fm Tájékoztató ábrák a harmonika tolóajtó illesztési folyamatáról.

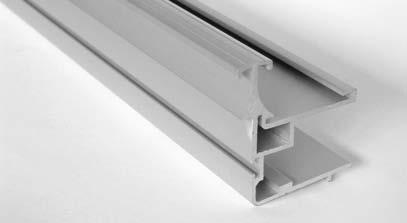

33 Függőleges harmonika tolóajtó vasalások PRINCE rendszer.33 n PRINCE függőleges harmonika tolóajtó rendszer betétvastagság: 18 mm teherbírás: 45 kg maximális ajtómagasság: 2,4 m maximális szélesség ajtónként: 0,6 m állító kar 3x ,5x16 2 A felső görgőt a magasság beállítása után hernyócsavarral kell rögzíteni. A felső csapos pánt rugós csapját egy kis kar segítségével lehet állítani. A kart ki lehet csavarni és a megfelelő (belső) oldalra kell áthelyezni. 24, ,5x mm vastag betétanyag 5 Alsó perselyezett csapvezető szerelési méretei 6 éllezáró U profil Második ajtó szélső élére kerülő fogantyúprofil kialakítása Első ajtó szélső élére kerülő fogantyúprofil kialakítása

34 .34 Függőleges harmonika tolóajtó vasalások PRINCE rendszer nprince függőleges harmonika tolóajtó rendszer vasalat szett A szett tartalma: 1 Felső görgő a második ajtóhoz 1 db 4x 2 Rugós zsanér a két ajtó közé 4 db 3 Felső csapos pánt rugóval az első ajtóhoz 1 db 4 Felső perselyezett csapvezető, felső sínbe rögzíthető - 1 db 5 Alsó csapos pánt az első ajtóhoz 1 db 6 Alsó perselyezett csapvezető 1 db

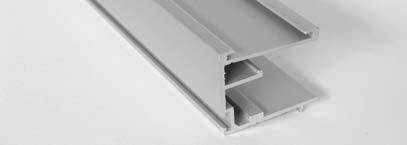

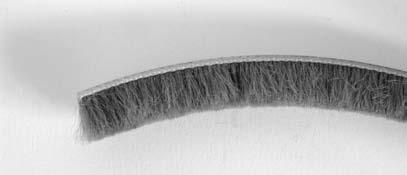

35 Függőleges harmonika tolóajtó vasalások PRINCE rendszer.35 nprince 1 fogantyúprofil nyitófüllel 23x0,8 mm-es díszítő élzárót lehet a fogantyúprofilba belehúzni. rendelhető: 2, m-es szálban alumínium nprince 2 fogantyúprofil 23x0,8 mm-es díszítő élzárót lehet a fogantyúprofilba belehúzni. rendelhető: 2, m-es szálban alumínium nprince felső sín 23x0,8 mm-es díszítő élzárót lehet a felső sínbe belehúzni. rendelhető: 3,6 m-es szálban alumínium nporfogó kefe rendelhető: fm Behúzható, 4,8 x 9 mm d dp Pw d dp Pz Szerelési méretek H = a szekrénytest magassági belmérete D = a szekrénytest szélességi belmérete Teljes ajtómagasság: h = H 48 mm mm vastag betét magassági mérete éllezáró U profil alkalmazása esetén: hp = h 6 mm hp hp Teljes ajtószélesség: d = ( D 12 ) / 2 dp Második ajtó dp Első ajtó 18 mm vastag betét szélességi mérete: dp = d 24 mm Éllezáró U profil hossza: Pw és Pz = a fogantyúprofilok felhelyezése után lemérendő

36 .36 Tolóajtó vasalatok

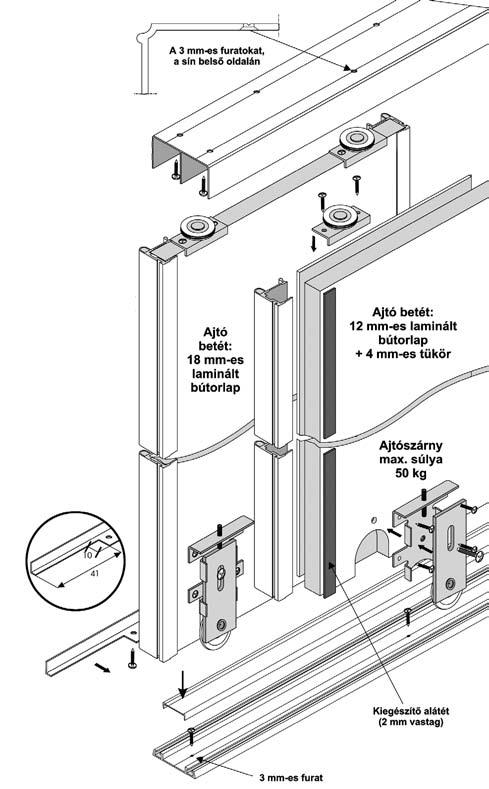

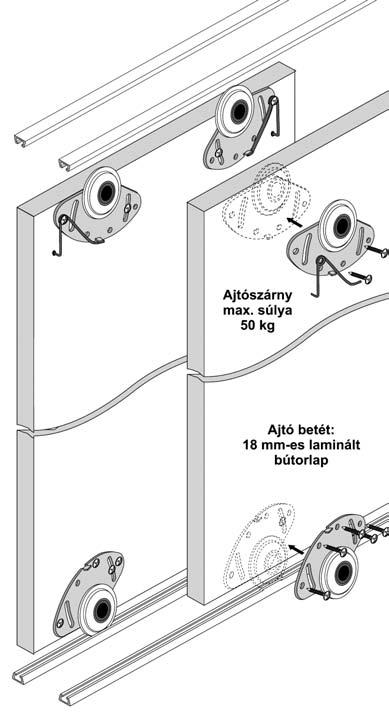

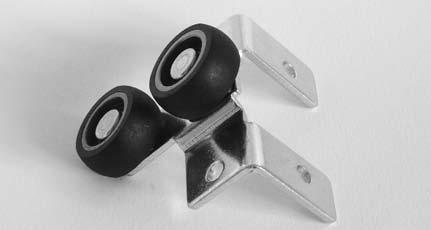

37 Tolóajtó vasalatok Cosmo rendszer 18 mm vastag ajtólapokhoz.3 Cosmo tolóajtó szerelvény bútor- és beltéri ajtókhoz teherbírás: 50 kg ncosmo alsó gólyóscsapágyas görgő A szett tartalma: 2 db szerelőtalp alsó görgőhöz 2 db alsó golyóscsapágyas görgő ncosmo felső gólyóscsapágyas görgő A szett tartalma: 2 db felső golyóscsapágyas görgő

38 .38 Tolóajtó vasalatok Cosmo rendszer 18 mm vastag ajtólapokhoz ncosmo fogantyúprofil rendelhető: 2, m-es szálban színek cikkszám alumínium eloxált szatén nfiona fogantyúprofil rendelhető: 2, m-es szálban alumínium nporfogó kefe Cosmo és Fiona fogantyúprofilhoz rendelhető: fm megnevezés méret (mm) cikkszám Behúzható (Cosmo) 4,8 x Öntapadós (Fiona) 4,8 x Öntapadós (Cosmo és Fiona) 6, x néllezáró U profil Tolóajtók szerelésénél a 18 mm vastag lapok élének esztétikus és rendszerbe illő lezárásához kínáljuk az U-profilt. rendelhető: 3 m-es szálban színek cikkszám alumínium eloxált szatén nlezáró L profil Cosmo fogantyúprofilhoz Ajtóbetétek alsó és felső lezárásához. rendelhető: 3 m-es szálban színek cikkszám alumínium eloxált szatén

39 Tolóajtó vasalatok Cosmo rendszer 18 mm vastag ajtólapokhoz.39 nelválasztó T profil Cosmo fogantyúprofilhoz Betétanyagok határolásához rendelhető: 3 m-es szálban színek cikkszám alumínium eloxált szatén Biztonsági okokból az üveg és tükör betétek hátsó felületére kötelező biztonsági fóliát ragasztani! Elölnézet Hátulnézet ncleft felső sín színek szál hossza 3 m szál hossza 4.05 m alu elox ncleft alsó sín színek szál hossza 3 m szál hossza 4.05 m alu elox ntakaróléc - Cleft alsó sínhez színek szál hossza 3 m szál hossza 4.05 m alu elox nstopper A Cleft alsó sínhez Az elmozduló ajtószárnyat lehet adott helyzetben pozícionálni. rendelés: db

40 .40 Tolóajtó vasalatok Orient rendszer 18 mm vastag betéthez norient fogantyúprofil rendelhető: 2, m-es szálban alumínium Befűzhető élanyag 0.8 x x 4 6. x 13 nporfogó kefe Orient fogantyúprofilhoz rendelhető: fm kivitel méret (mm) cikkszám Öntapadós 4,8 x Öntapadós 6, x nlezáró L profil Orient fogantyúprofilhoz Ajtóbetétek alsó és felső lezárásához. rendelhető: 2, m-es szálban alumínium x 22 Befűzhető élanyag 20

41 Tolóajtó vasalatok Ajtó- és betétméretek kiszámítása.41 Korpusz vagy falnyílás belméret Az ajtók száma Cosmo A fogantyúprofil takarás miatti ráhagyás Az ajtó mérete A betét mérete méretek mm-ben A B C D E Magasság A-30 A-32 Szélesség 2 ((B-1)x32)-4 (A+C)/B D-8,5 Példák Magasság Szélesség Szélesség Szélesség Fiona Magasság A-30 A-32 Szélesség (A+C)/B D-3, Orient Magasság A-30 A-32 Szélesség (A+C)/B D-3, A D D A C Az ajtók méreteinek a görgők teherbírása szab határt, amely ajtónként 50 kg. A betétméret kiszámítása a fenti képletek alapján, tehát a következők szerint történik: 1. A korpusz vagy falnyílás méreteinek (A) és az ajtók számának (B) megállapítása. 2. A betét magasságának megállapítása: A magassági belméretből (A) ki kell vonni a táblázat D oszlopában található értéket. 3. A betét szélességének kiszámítása: A fogantyúprofil miatti ráhagyást az ajtók számától függően a táblázat C oszlopa tartalmazza. Az ajtó szélességi méretének (D) kiszámítása úgy történik, hogy a szélességi belmérethez (A) hozzáadjuk a ráhagyást (C) majd az eredményt elosztjuk az ajtók számával. A betét szélességének (E) kiszámítása: az ajtó szélességi méretéből (D) kivonunk a táblázat E oszlopában található értéket.

42 .42 Tolóajtó vasalatok Smart és Mini rendszer 18 mm vastag ajtólapokhoz 3 nsmart tolóajtó szerelvény szett bútor és beltéri ajtókhoz teherbírás: 50 kg Az ajtó betét magassága: korpusz belméret - 13 mm J A szett tartalma: 1 2 db Smart alsó golyóscsapágyas görgő 2 2 db Smart felső golyóscsapágyas görgő 2 B nsmart alsó és felső sín rendelhető: 3 m-es szálban színek cikkszám alu elox A 18-as foganytú profil rendszerek a Smart és Mini tolóajtós szerelvényekhez is alkalmazhatók. A cikkszámú stopper itt is alkalmazható nlencsefejű csavar Smart tolóajtó sínhez méret: 2,5 x 14 mm nmini tolóajtó szerelvény szett bútor és beltéri ajtókhoz min. 32 mm FIGYELEM! A 150 cm-nél magasabb ajtószárnyak esetén, biztonsági szempontból javasoljuk sarokprofil használatát, így megelőzve az ajtószárny kifordulását a felső sínből. teherbírás: 50 kg Az ajtó betét magassága: korpusz belméret - 13 mm A szett tartalma: 2 db Mini alsó golyóscsapágyas görgő 2 db Mini felső golyóscsapágyas görgő Smart és Mini tolóajtós szerelvények fúrástérképe. 18,5 6,3 nmini alsó és felső sín rendelhető: 3 m-es szálban alumínium

43 Tolóajtó vasalatok Idea rendszer 10 mm vastag betéthez.43 Cleft felső sín 2b 6 nidea tolóajtó szerelvény bútor és beltéri ajtókhoz betétvastagság: 10 mm teherbírás: 50 kg 8 Az Idea rendszerhez a.39. oldalon található Cleft felső- és alsó sínt kell alkalmazni. A rendszerhez 10 mm vastag laminált bútorlap is szerepel kínálatunkban. nbükk D381 PR méret: 2800 x 200 x 10 mm b nöregcseresznye D344 PR 4 5 méret: 2800 x 200 x 10 mm nwenge 41 MS4 1 Cleft alsó sín, takaróléc méret: 2650 x 200 x 10 mm Árajánlat alapján egyedi táblaméreteket is kínálunk. 1 6,3 x 32 mm 4

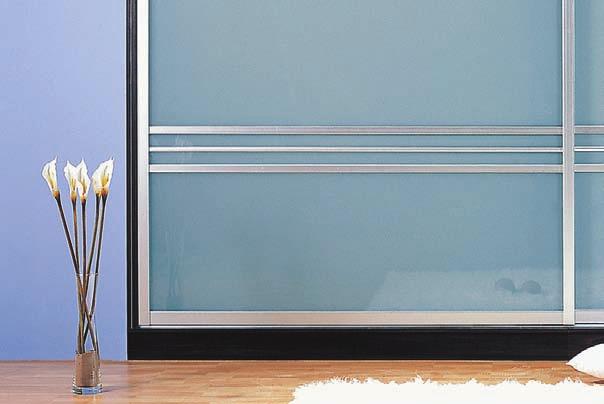

44 .44 Tolóajtó vasalatok Tower rendszer 10 mm vastag betéthez Cleft felső sín 2a 6 6 ntower tolóajtó szerelvény bútor és beltéri ajtókhoz betétvastagság: 10 mm teherbírás: 50 kg Az Idea rendszerhez a.39. oldalon található Cleft felső- és alsó sínt kell alkalmazni. 8 A rendszerhez 10 mm vastag laminált bútorlap is szerepel kínálatunkban. 3a nbükk D381 PR méret: 2800 x 200 x 10 mm nöregcseresznye D344 PR méret: 2800 x 200 x 10 mm Cleft alsó sín, takaróléc nwenge 41 MS4 méret: 2650 x 200 x 10 mm Árajánlat alapján egyedi táblaméreteket is kínálunk. 4

45 Tolóajtó vasalatok 10 mm vastag betéthez.45 ncleft alsó golyóscsapágyas görgő A szett tartalma: 2 db alsó golyóscsapágyas görgő a ntower felső golyóscsapágyas görgő A szett tartalma: 2 db felső golyóscsapágyas görgő b nidea felső golyóscsapágyas görgő A szett tartalma: 2 db felső golyóscsapágyas görgő ntower fogantyúprofil rendelhető: 2, m-es szálban alumínium a nidea fogantyúprofil rendelhető: 2, m-es szálban alumínium b ntakaróléc Tower és Idea fogantyúprofilhoz rendelhető: 2, m-es szálban alumínium öntapadós 4.8 x 4 behúzható behúzható 6. x x 13 nporfogó kefe Tower és Idea fogantyúprofilhoz rendelhető: fm megnevezés méret (mm) cikkszám Behúzható (Tower és Idea) 4,8 x Öntapadós (Tower) 6, x Behúzható (Idea) 4,8 x

46 .46 Tolóajtó vasalatok 10 mm vastag betéthez nalsó keret profil rendelhető: 3 m-es szálban alumínium nfelső keret profil rendelhető: 3 m-es szálban alumínium nh10 elválasztó profil hajlítható rendelhető: 3 m-es szálban alumínium nkeretösszehúzó csavar méret: 6,3 x 32 mm nhézagkitöltő 4 mm-es betéthez rendelhető: fm

47 Tolóajtó vasalatok A IDEA tolóajtók ajtó- és betétméreteinek kiszámítása.4 Korpusz vagy falnyílás belméret Az ajtók száma Idea A fogantyúprofil takarás miatti ráhagyás Az ajtó mérete A betét mérete A betét mérete hézagkitöltővel méretek mm-ben A B C D E F Magasság A-38 A-100 A-104 Szélesség ((B-1)x30)-4 (A+C)/B D-24 D-28 Példák Magasság Szélesség Szélesség Szélesség D (513) E (2500) D (2562) A (2600) A (1000) E (488) D (519) E (494) A (1500) Az ajtók méreteinek a görgők teherbírása szab határt, amely ajtónként 50 kg. A betétméret kiszámítása a fenti képletek alapján, tehát a következők szerint történik: 1. A korpusz vagy falnyílás méreteinek (A) és az ajtók számának (B) megállapítása. 2. A betét magasságának megállapítása: A magassági belméretből (A) ki kell vonni 100 mm-t. 3. A betét szélességének kiszámítása: A fogantyúprofil miatti ráhagyás kiszámítása úgy, hogy az ajtók számából 1-et kivonva az eredményt megszorozzuk 30-cal, majd kivonunk belőle 4 mm-t. Az ajtó szélességi méretének (D) kiszámítása úgy, hogy a szélességi belmérethez (A) hozzáadjuk a ráhagyást (C) majd az eredményt elosztjuk az ajtók számával. A betét szélességének (E) kiszámítása: az ajtó szélességi méretéből (D) kivonunk 28 mm-t mm vastag betét méretének kiszámítása hézagkitöltő alkalmazása esetén: A magassági belméretből (A) ki kell vonni 104 mm-t. Az ajtó szélességi méretéből (D) kivonunk 28 mm-t.

48 .48 Tolóajtó vasalatok A Tower tolóajtók ajtó- és betétméreteinek kiszámítása Korpusz vagy falnyílás belméret Az ajtók száma Tower A fogantyúprofil takarás miatti ráhagyás Az ajtó mérete A betét mérete A betét mérete hézagkitöltővel méretek mm-ben A B C D E F Magasság A-34 A-96 A-100 Szélesség ((B-1)x46)-4 (A+C)/B D-1 D-5 Példák Magasság Szélesség Szélesség Szélesség Az ajtók méreteinek a görgők teherbírása szab határt, amely ajtónként 50 kg. A betétméret kiszámítása a fenti képletek alapján, tehát a következők szerint történik: 1. A korpusz vagy falnyílás méreteinek (A) és az ajtók számának (B) megállapítása. 2. A betét magasságának megállapítása: A magassági belméretből (A) ki kell vonni 96 mm-t. 3. A betét szélességének kiszámítása: A fogantyúprofil miatti ráhagyás kiszámítása úgy, hogy az ajtók számából 1-et kivonva az eredményt megszorozzuk 46-tal, majd kivonunk belőle 4 mm-t. Az ajtó szélességi méretének (D) kiszámítása úgy, hogy a szélességi belmérethez (A) hozzáadjuk a ráhagyást (C) majd az eredményt elosztjuk az ajtók számával. A betét szélességének (E) kiszámítása: az ajtó szélességi méretéből (D) kivonunk 1 mm-t mm vastag betét méretének kiszámítása hézagkitöltő alkalmazása esetén: A magassági belméretből (A) ki kell vonni 100 mm-t. Az ajtó szélességi méretéből (D) kivonunk 5 mm-t.

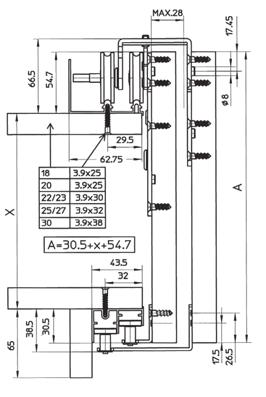

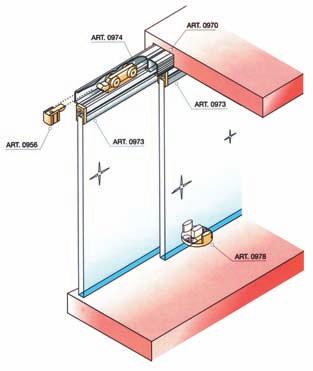

49 Tolóajtó vasalatok SYS 300 hátsó megvezetésű tolóajtó.49 A SYS 300 hátsó megvezetésű tolóajtó rendszerhez a fa ajtókon kívül a kínálatunkban szereplő valamennyi min. 35 mm szélességű alumínium profil keret -SAS 002, 003, 004, 006, 00, 088, 008 és 8 - is alkalmazható. Az alumínium kereteket - igény esetén - a megfelelő furatok elkészítésével szállítjuk. Fa ajtó alkalmazása esetén a hátul futó ajtó vastagsága max. 25 mm lehet. Az ajtó max. súlya 60 kg lehet. Min. ajtószélesség: 400 mm. Elöl futó ajtóhoz vasalat rendszer A szett elemei: jobbos és balos felső-, csapágyazott görgővel ellátott vasalat jobbos és balos alsó-, csapágyazott görgővel ellátott vasalat 2 db felső végálláshatároló 2 db alsó végálláshatároló jobbos és balos kiakadásgátló az alsó vasalathoz 1 db kézbecsípés gátló Hátul futó ajtóhoz vasalat rendszer A szett elemei: jobbos és balos felső-, csapágyazott görgővel ellátott vasalat jobbos és balos alsó-, csapágyazott görgővel ellátott vasalat 2 db felső végálláshatároló 2 db alsó végálláshatároló jobbos és balos kiakadásgátló az alsó vasalathoz Rendelhető szettek: SAS Kétajtós rendszer A szett elemei: 1 db hátul- és 1 db elöl futó vasalat rendszer elöl futó ajtó hátul futó ajtó SAS Háromajtós rendszer A szett elemei: 2 db hátul- és 1 db elöl futó vasalat rendszer

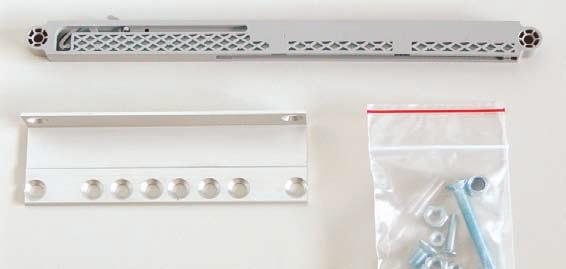

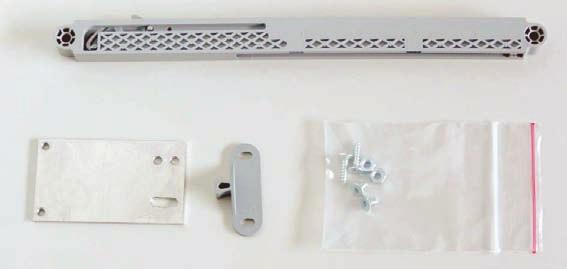

50 .50 Tolóajtó vasalatok SYS 300 hátsó megvezetésű tolóajtó nsas Fékező mechanizmus az elöl futó ajtóhoz Az 1 db mechanizmus garnitúra az ajtót az egyik irányban csillapítja rendelhető: garnitúra nsas Fékező mechanizmus a hátul futó ajtóhoz Az 1 db mechanizmus garnitúra az ajtót az egyik irányban csillapítja rendelhető: garnitúra ,5 nsas Felső sín ,5 rendelhető: 3 m-es szálban eloxált alumínium , ,2 44,5 nsas Alsó sín rendelhető: 3 m-es szálban eloxált alumínium nsas 6123 Fogantyúprofil mm vastag fa ajtókhoz rendelhető: 3 m-es szálban eloxált alumínium nsas 021 Osztó fa ajtóhoz rendelhető: 3 m-es szálban eloxált alumínium

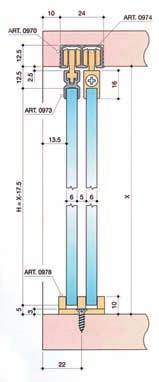

51 Tolóajtó vasalatok Excenteres és üvegajtóhoz.51 nsl Excenteresen állítható műanyag tolóajtó szerelvény bútorajtókhoz teherbírás: 20 kg Az ajtó betét magassága: korpusz belméret -8 mm szín: barna A szett tartalma: 1 db SL02 felső vezető 1 db SL03 állítható alsó görgő Egy tolóajtóhoz 2 db szett szükséges. ø 30 mm L: 9 mm i: 8 mm SL04 vezetősín SL típusú rendszerhez rendelhető: 3 m-es szálban H: 5,5 mm L:,5 mm barna fekete fehér n900 Tolóajtó szerelvény, 6 mm-es üvegajtókhoz teherbírás: 15 kg A szett tartalma: 4 db 94-es felső műanyag görgő 4 db 956-os ütközésgátló 1 db 98-as alsó vezető 4 db csavar Az üveg jó minőségű pillanatragasztóval ragasztható! A 900-as típushoz tartozó kiegészítők: 90-es felső tolóajtó sín 93-as üvegbefogó profil Alu 2 fm Alu 3 fm

52 .52 Tolóajtó vasalatok 6303 tolóajtó rendszer 6 mm-es üveghez n Alsó sín üvegvasalathoz rendelhető: 5 m-es szálban alumínium n Felső sín üvegvasalathoz rendelhető: 5 m-es szálban alumínium n Üvegtartó sín üvegvasalathoz rendelhető: 5 m-es szálban alumínium n Szorító profil 6 mm vastag üveghez rendelhető: fm-ben szilikon n Nyitott végzáró rendelhető: db fényes alumínium n Zárt végzáró rendelhető: db fényes alumínium

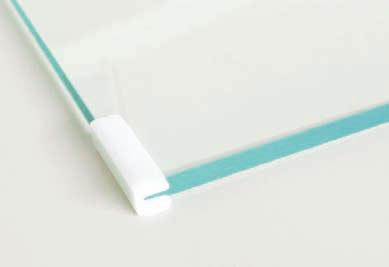

53 Tolóajtó vasalatok 6303 tolóajtó rendszer 6 mm-es üveghez.53 n Fogantyú üvegvasalathoz rendelhető: párban fényes alumínium n Zár üvegvasalathoz rendelhető: db fényes alumínium különböző kulcsos egyforma kulcsos n Alsó görgő rendelhető: db nikkelezett n Felső megvezető rendelhető: db műanyag

54 .54 Tolóajtó vasalatok Szerelési segédlet a 6303 tolóajtó rendszerhez A = korpusz magassági belméret X = korpusz szélességi belméret T = az ajtók száma B = átfedés az üvegek között Alsó- és felső vezetősínek hossza: X-1 mm Az ajtók mérete: magassága: H = A-28 mm szélessége: C = Üvegtartó sín hossza: D = C-5 mm Az üveg mérete: magassága: H-2 mm szélessége: D-1 mm X + (B+5) x (T-1) T Az ajtók méreteinek a görgők teherbírása szab határt, amely ajtónként 25 kg. Így 6 mm vastag üvegből max m 2 nagyságú ajtót lehet készíteni Zár beszerelése B = átfedés az üvegek között furat pozíciója: E = B+11 mm furat átmérője: G = ø 6 mm görgők távolsága a profil szélétől: K = 50 mm

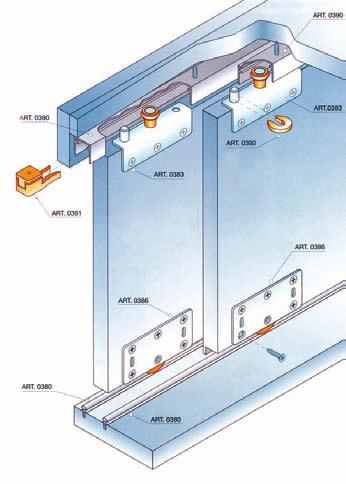

55 Tolóajtó vasalatok 300 A és 300 B A - Tolóajtó szerelvény bútorajtókhoz teherbírás: 30 kg A= S-12 B= S-12 C= S-1 D= S+8 H= X-38 A szett tartalma: 2db 383-as felső vezető (jobbos-balos) 2 db 391-es ütközésgátló 2 db 392-es kiemelés gátló 2 db 386-os alsó golyóscsapágyas görgő Egy szett egy tolóajtóhoz szükséges elemeket tartalmaz! A tolóajtó alul gördül, felső megvezetéssel. Az ajtó vastagsága: S=16-30 mm A= S-12 B= S-12 C= S-1 D= S+8 H= H= X-36,5 Biztosító csap, szereléskor el kell távolítani! Kiegészítők a 300-as típushoz: 380-as alsó sín 300-as alsó sín - csavarozható 390-es felső sín Anyag - hossz. 300 B - Tolóajtó szerelvény bútorajtókhoz teherbírás: 50 kg A szett tartalma: 2db 383-as felső vezető (jobbos-balos) 2 db 391-es ütközésgátló 2 db 392-es kiemelés gátló 2 db 1243-as alsó állítható, csapágyazott műanyag görgő A függőleges irányú állítás: + mm Egy szett egy tolóajtóhoz szükséges elemeket tartalmaz! A tolóajtó alul gördül, felső megvezetéssel. Az ajtó vastagsága: S=18-30 mm Tolóajtó sín típus Alu - 2 fm Alu - 3 fm Alu - 4 fm

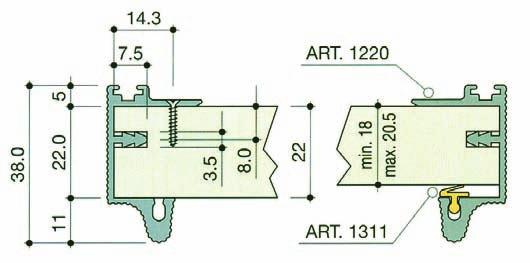

56 .56 Tolóajtó vasalatok 1200 n Tolóajtó szerelvény bútor- és beltéri ajtókhoz teherbírás: 60 kg A szett tartalma: 2 db 1202-es felső vezető (jobbos-balos) 2 db 1243-as alsó állítható, csapágyazott műanyag görgő 2 db 391-es ütközésgátló Egy szett egy tolóajtóhoz szükséges elemeket tartalmaz! A függőleges irányú állítás: + mm Az ajtó vastagsága: 18-20,5 mm Az 1200-as típushoz tartozó kiegészítők Biztosító csap, szereléskor el kell távolítani! n1311-es hézagpótló gumi profil rendelhető: 3 m-es szálban fekete n368-as porfogó kefe rendelhető: fm n 1200-as felső tolóajtó sín rendelhető: 3 m-es szálban alumínium n 1210-es alsó tolóajtó sín rendelhető: 3 m-es szálban alumínium n1220-as Fogantyúprofil rendelhető: 3 m-es szálban alumínium

57 Tolóajtó vasalatok 100 A és 100 B.5 n100 A - Tolóajtó szerelvény beltéri ajtókhoz teherbírás: 40 kg A szett tartalma: 2 db 111-es felső görgő 2 db 113-as ütközésgátló 1 db 106-os alsó vezető 1 db 229-es szerelőkulcs 4 db 114-es állítható függesztő 2 db talp a görgőhöz 2 db műanyag rögzítő 4 db csavar 4 db anyacsavar n100 B - Tolóajtó szerelvény beltéri ajtókhoz teherbírás: 0 kg A szett tartalma: 2 db 112-es felső görgő 2 db 113-as ütközésgátló 1 db 106-os alsó vezető 1 db 229-es szerelőkulcs 4 db 114-es állítható függesztő 2 db talp a görgőhöz 2 db műanyag rögzítő 4 db csavar 4 db anyacsavar A (mm) B (mm) Egy szett egy tolóajtóhoz szükséges elemeket tartalmaz! Az állítható függesztőnek köszönhetően ez a rendszer lehetővé teszi 20-40mm vastagságú ajtók használatát. Kiegészítők a 100-as típushoz: 110-es felső vezetősín 251-es alsó vezetőprofil ezüst felső vezetősín fm fm fm alu alsó vezetőprofil fm fm

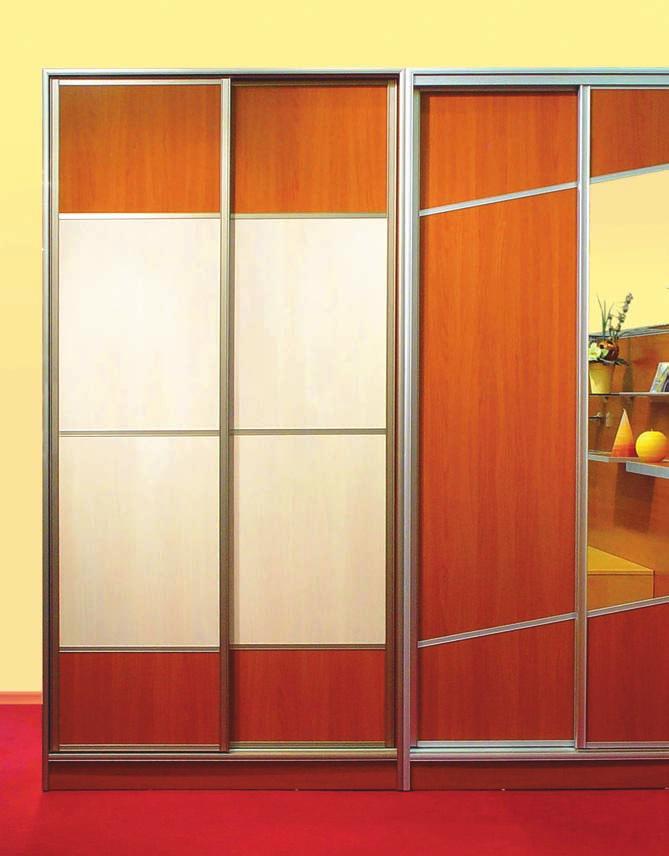

58 .58 Tolóajtó vasalatok Ellenhúzó vasalat, ajtólap görbülés ellen Ellenhúzó vasalat ajtólap görbülés ellen C D A E 50 mm szélességig 1 db, e szélesség felett 2 db vasalat beépítése szükséges A szett tartalma: A -1 db jobb menetes szár műanyag rögzítőfejjel B -1 db bal menetes szár műanyag rögzítőfejjel C - 2 db fekete műanyag vagy alumínium takaró a menetes szárakhoz D - 1 db 34 mm magas állítóanya E - 1 db műanyag takaró az állító anyára A-A Art 0015/20 A A C B alumínium Art 0016/20 B B B-B fekete műanyag

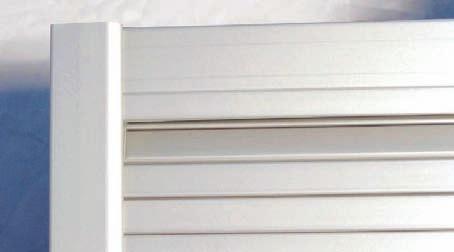

59 Redőny rendszerek Redőnytokos- és hátracsúszó változat.59 n3663 Redőnyprofil rendelhető: 2,6 m-es szálban ezüst n4180 Fogantyúprofil 3663 redőnyprofilhoz rendelhető: 2,6 m-es szálban ezüst n308 Alumínium végzáró profil 3663 redőnyprofilhoz rendelhető: 2,6 m-es szálban n002 Takaróprofil 308 alumínium végzáróhoz rendelhető: 2,6 m-es szálban ezüst n2062 Csúszka 308 profilhoz rendelhető: párban fehér Redőnytokos változat n2063 Redőnytok méret: 105 x 38 mm kapacitás: 130 cm rendelhető: párban ezüst ajánlott rögzítőcsavar: 4 x 35 D fejű n3153 Rácsavarozható front sín 18 mm vastag bútorlapból készült szekrénytestekhez rátakarás: 18 mm rendelhető: 2,6 m-es szálban ezüst ajánlott rögzítőcsavar: 4 x 35 D fejű

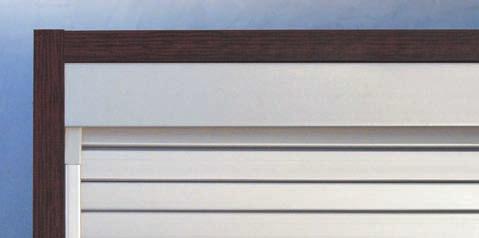

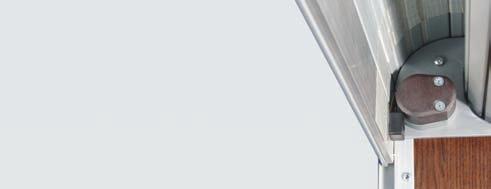

60 .60 Redőny rendszerek Redőnytokos- és hátracsúszó változat n1483 Kupak 3153 profilhoz rendelhető: párban ezüst n294 Felső takaró profil rátakarás: 15 mm rendelhető: 2,6 m-es szálban ezüst ajánlott rögzítőcsavar: 3,5 x 16 D fejű n0092 Ütköző rendelés: db fekete ajánlott rögzítőcsavar: 4 x 12 D fejű n4098 Rugós emelőrendszer rendelés: db ajánlott rögzítőcsavar: 4 x 60 süllyesztett fejű Hátracsúszó változat n0684 Rácsavarozható belső sín rendelhető: 2,6 m-es szálban ezüst ajánlott rögzítőcsavar: 3 x 16 süllyesztett fejű n0655 Rácsavarozható sínhajlat os rendelhető: db ezüst ajánlott rögzítőcsavar: 3 x 16 süllyesztett fejű n292 Felső takaróprofil rendelhető: 2,6 m-es szálban ezüst ajánlott rögzítőcsavar: 3 x 16 süllyesztett fejű

61 Redőny rendszerek Szerelési útmutató.61 Redőnytokos változat n0656 Redőnyzár cilinder átmérő: 16,5 mm zárlemezzel rendelhető: db fekete Mindkét változatnál a redőnyszerkezet mérete legfeljebb 1200 mm magas és 1000 mm széles lehet. Mindkét rendszer alkalmazható vízszintes elrendezésben is, de ebben az esetben az optimális működés érdekében a síneket célszerű szilikonos spray-vel befújni. X = a szekrénytest szélességi belmérete Y = a szekrénytest magassági külmérete A méretre vágott 3663 redőnyprofilok száma: (Y-80 mm) / 0 mm. A kapott értéket mindig felfelé kell kerekíteni. A profilelemek hosszméretei: 3663 redőnyprofil: X-20 mm 4180 fogantyúprofil: X-20 mm 308 alumínium végzáró profil: X-44 mm 002 takaróprofil: X-30 mm 3153 rácsavarozható frontsín: Y- (1 mm x [az alkalmazott 1483 kupakok darabszáma]) 294 felső takaróprofil: X-20 mm A 3153 rácsavarozható frontsínt a rajznak megfelelően kell kialakítani Hátracsúszó változat X = a szekrénytest szélességi belmérete Y = a szekrénytest magassági belmérete Z = a szekrénytest mélységi belmérete A méretre vágott 3663 redőnyprofilok száma: (Y-62 mm) / 0 mm A kapott értéket mindig felfelé kell kerekíteni A profilelemek hosszméretei: 3663 redőnyprofil: X-9 mm 4180 fogantyúprofil: X-9 mm 308 alumínium végzáró profil: X-33 mm 002 takaróprofil: X rácsavarozható belső sín: függőleges első elem: Y-58 mm vízszintes felső elem: Z-116 mm függőleges hátsó elem: a redőny teljes hossza - a vízszintes felső elem hossza 292 felső takaróprofil: X A 4098 rugós emelőrendszer alkalmazása esetén min. 11,4 mm (a 0684 rácsavarozható belső sín vastagságának megfelelő) alátétet kell a rugó alá helyezni.

62 .62 Függesztőelemek n Konyhaszekrény függesztő méret: x 48 x 18 mm 3 irányban állítható mélységben: 10 mm magasságban: 15 mm teherbírás: max 65 kg fehér barna Szereléskor a szekrény hátsó élének és a csempe síkjának egy vonalba kell esnie! jobbos n Konyhaszekrény függesztő méret: 148 x 53 x 19 mm 3 irányban állítható mélységben: 10 mm magasságban: 12 mm teherbírás: max. 65 kg A függesztőt a hátfal mögé kell beszerelni. jobbos (Dx) balos (Sx) Beépítési variációk n810 Takarósapka a 816-os függesztőhöz anyag: műanyag méret: ø3 mm furat: ø35 mm fehér barna nikkel

63 Függesztőelemek.63 n85 /108 Konyhaszekrény függesztő sín anyag: horganyzott acél teherbírás: max 150 kg L= 108 mm n85 /60 Konyhaszekrény függesztő sín anyag: horganyzott acél teherbírás: max 150 kg L= 60 mm n85 /115 Konyhaszekrény függesztő sín anyag: horganyzott acél teherbírás: max. 150 kg L= 115 mm n83/2000 Törhető konyhaszekrény függesztő sín anyag: horganyzott acél teherbírás: max. 18 kg L= 2000 mm n Konyhaszekrény függesztő méret: 56 x 35 x 35 mm teherbírás: max. 40 kg A szett tartalma: 1 db függesztő az állítólemezzel 1 db takarólap 1 db hlf. csavar 1 db műanyag dübel 2 db rögzítőcsavar fehér barna A szett hlf. csavar és műanyag dübel nélkül: fehér barna

64 .64 Függesztőelemek 890 AC Z1 panelfüggesztő sín méret: 100 x 26 x 6 mm anyag: horganyzott acél Z Z Z1 panelfüggesztő felső, rugó nélkül méret: 85 x 4 x 8 mm állíthatóság: ±5 mm anyag: horganyzott acél Z1 panelfüggesztő alsó, rugóval méret: 85 x 4 x 8 mm állíthatóság: +10 mm anyag: horganyzott acél ± ± Konyhaszekrény függesztő méret: 50 x 35 x 45 mm teherbírás: max. 40 kg a szett tartalma: 1 db függesztő az állítólemezzel 1 db takarólap (fehér) C32 Excenteres konyhaszekrény függesztő, M6x30-as kapupánt csavarral méret: 31 x 3 x 48 mm anyag: acél

65 Sarokmerevítők.65 nsarokvas nsarokvas Ø4,5 méret: 20 x 20 mm anyag: acél Ø4,5 méret: 30 x 30 mm anyag: acél ,8 40 Ø4,5 nsarokvas méret: 40 x 40 mm anyag: acél Ø4,5 nsarokvas méret: 50 x 50 mm anyag: acél nsarokvas nsarokvas 2 5 méret: 60 x 60 mm anyag: acél méret: 0 x 0 mm anyag: acél

66 .66 Sarokmerevítők nsarokvas nsarokvas 3 5 méret: 80 x 80 mm anyag: acél méret: 100x100 mm anyag: acél nsarokmerevítő 16 méret: 1 x 1 x 32 mm anyag: műanyag szín: törtfehér n Sarokmerevítő takarólappal - dupla 23 anyag: műanyag fehér drapp barna fekete n Sarokmerevítő takarólappal - szimpla anyag: műanyag 20 fehér drapp barna fekete

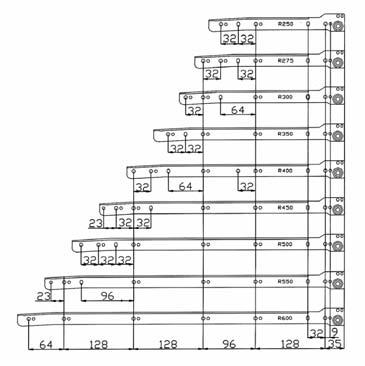

67 Fiókcsúszók.6 AL 102, AL 1800 nal 102 Önbehúzós fiókcsúszó szín: krémfehér (RAL9001) teherbírás: 30 kg hossz. (mm) cikkszám nal 1800 Önbehúzós fiókcsúszó szín: krémfehér (RAL9001) teherbírás: 35 kg hossz. (mm) cikkszám nart 4500 Önbehúzós fiókcsúszó teherbírás: 25 kg *: ipari kiszerelés (100 garn./doboz) hosszúság (mm) fehér barna fekete * * * L = 600mm L = 550mm L = 500mm L = 450mm L = 400mm hossz. (mm) fehér n02101 Önbehúzós fiókcsúszó teherbírás: 25 kg L = 350mm L = 300mm L = 250mm

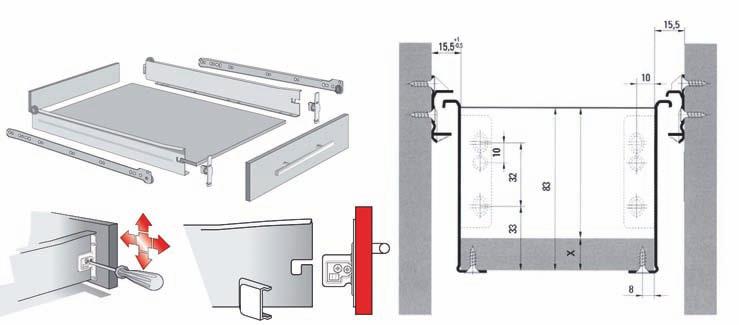

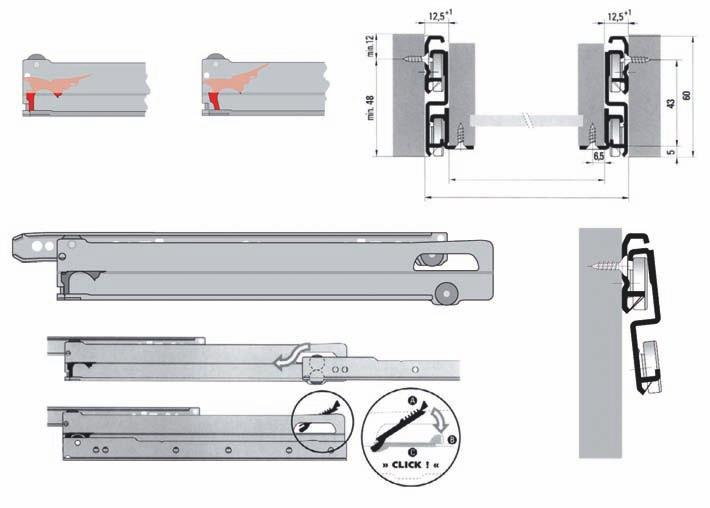

68 .68 Fiókcsúszók, fém fiókoldalak Az összeszerelés folyamata: helyes pozíció helytelen pozíció Fiókkáva szélesség=kbm-25mm Korpusz belméret (KBM) nal 5300 Teljesen kihúzható fiókcsúszó szín: krémfehér (RAL9001) teherbírás: 50 kg hossz. (mm) cikkszám Fiókfenék szélessége = korpusz belméret - 31 mm Fiókhát rögzítő Front rögzítő Fiók szélesség = LW-31mm ø 3,5 x 16 mm facsavar Korpusz belméret (LW) Fiókfenék hossza = fiókoldal - 5 mm nal 9003 INTEGRA TOP Fém fiókoldal, fém klippel a sütő alatti fiókokhoz szín: fehér (RAL9010) fiókoldal magasság: 53 mm teherbírás: 30 kg hosszúság: 500 mm az előlap függőleges irányú állíthatósága ± 2 mm megnevezés cikkszám fiókoldal Klip 9005.L balos Klip 9005.R jobbos Fiókfenék szélessége= korpusz belméret - 31 mm nal 9103 INTEGRA TOP Slide-on Fém fiókoldal, fém klippel szín: fehér (RAL9010) fiókoldal magasság: 85 mm teherbírás: 30 kg Az előlap függőleges irányú állíthatósága: ±2 mm. hossz. (mm) cikkszám

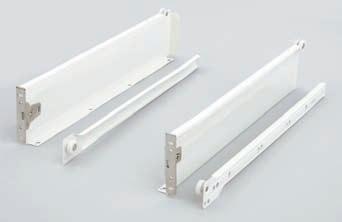

69 Fém fiókoldalak.69 Fiókfenék szélessége= korpusz belméret - 31 mm nal 9602 INTEGRA ECO Fit-on fém fiókoldal műanyag klippel szín: fehér (RAL9010) fiókoldal magasság: 85 mm teherbírás: 30 kg Az előlap függőleges irányú állíthatósága: ±2 mm. hossz. (mm) cikkszám nal 3500 Oldalmagasító rúd szett felfogatókkal együtt szettben, raktárkészletről rendelhető hossz. (mm) cikkszám hátlap előlap nart 2300 Fém fiókoldal fém klippel szín: krémfehér (RAL9001) fiókoldal magasság: 86 mm teherbírás: 35 kg Az előlap függőleges irányú állíthatósága: ±2 mm. hossz. (mm) cikkszám Fiókfenék szélessége (L)= korpusz belméret - 32 mm

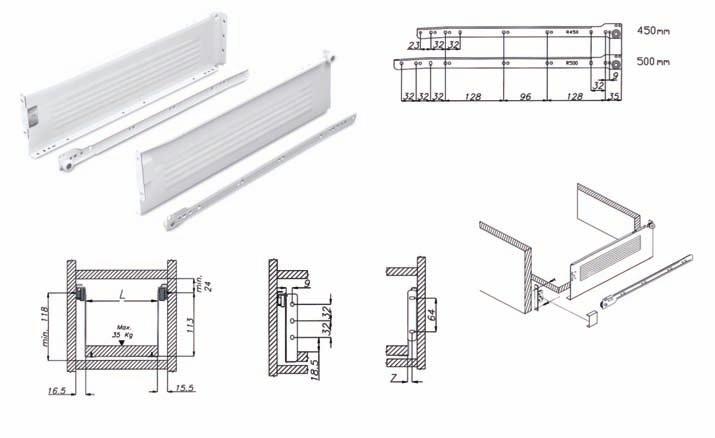

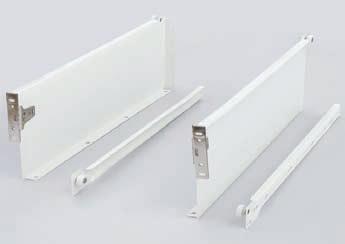

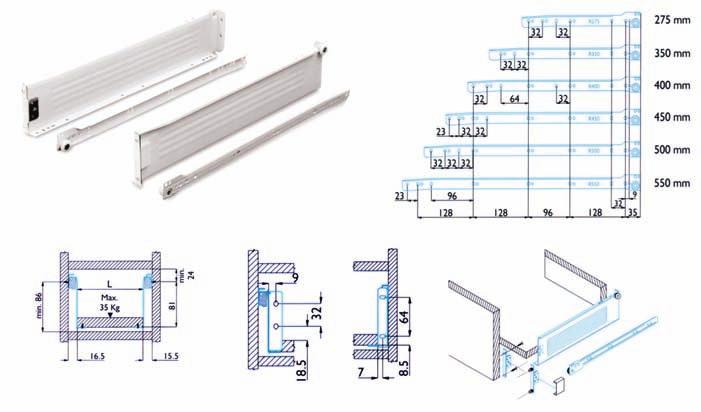

70 .0 Fém fiókoldalak hátlap Fiókfenék szélessége (L)= korpusz belméret - 32 mm előlap nart 2000 Fém fiókoldal excenteresen állítható fém klippel szín: krémfehér (RAL9001) fiókoldal magasság: 86 mm teherbírás: 35 kg Az előlap függőleges irányú állíthatósága: ±2 mm. hossz. (mm) cikkszám hátlap előlap nart 3000 Fém fiókoldal excenteresen állítható fém klippel szín: krémfehér (RAL9001) fiókoldal magasság: 120 mm teherbírás: 35 kg Az előlap függőleges irányú állíthatósága: ±2 mm. hossz. (mm) cikkszám Fiókfenék szélessége (L)= korpusz belméret - 32 mm hátlap előlap nart 3500 Fém fiókoldal excenteresen állítható fém klippel szín: krémfehér (RAL9001) Fiókoldal magassága: 150 mm teherbírás: 35 kg Az előlap függőleges irányú állíthatósága: ± 2mm hossz. (mm) cikkszám Fiókfenék szélessége (L)= korpusz belméret - 32 mm

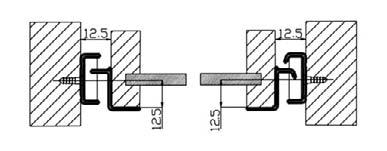

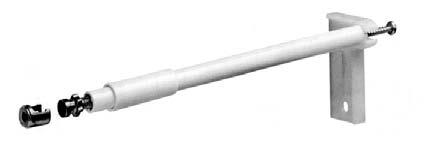

71 64 Oldalmagasító rúd, szerelősablonok, fém fiókoldalak.1 ART 9000 Oldalmagasító rúd szett szín: krémfehér (RAL9001) méret: ø12 mm hossz. (mm) cikkszám AL 2115 Szerelősablon az AL típusú fiókcsúszókhoz anyag: műanyag ART M45 Szerelősablon az ART típusú fiókcsúszókhoz anyag: műanyag Fém fiókoldal min. 24 min. 96 L Max. 25 Kg szín: fehér, excenteresen állítható fém klippel teherbírás: 25 kg 4 min ,5 15,5 H=86 Fiókfenék szélessége (L)= korpusz belméret - 32 mm min. 130 min. 24 L Max. 25 Kg 16,5 15, H=118 Fiókfenék szélessége (L)= korpusz belméret - 32 mm H=86 hossz. (mm) cikkszám H=118 hossz. (mm) cikkszám min. 160 L Max. 25 Kg H=150 hossz. (mm) cikkszám ,5 15, H=150 Fiókfenék szélessége (L)= korpusz belméret - 32 mm

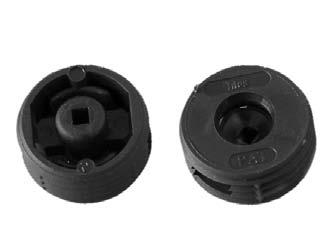

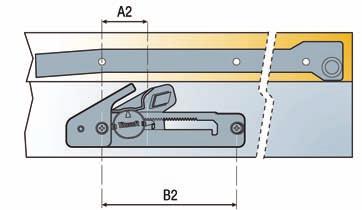

72 .2 Adapterek fiókokhoz n09890 Csillapított önbehúzó adapter szett, fém fiókokhoz hosszú élettartamú, rejtett, oldalra szerelhető szerkezet teherbírása: 15 kg A2, B: indító csap helyzete A (mm) x 6 - négyzetes B (mm) 36 D keresztül A1 (mm) 5 B1 (mm) 64 D1 (mm) 12 A2 (mm) 43 B2 (mm) 128 Csillapított önbehúzó adapter szett, fa fiókokhoz hosszú élettartamú, rejtett, oldalra szerelhető szerkezet teherbírása: 15 kg n /13 mm vastag fiókokhoz n /16 mm vastag fiókokhoz A2, B: indító csap helyzete V (mm) 12/13 15/16 A (mm) 5 5 B (mm) D keresztül keresztül A1 (mm) 5 5 B1 (mm) D1 (mm) A2 (mm) B2 (mm) ndfa Fiókelő-állító adapter a fiókelő homloksíkkal párhuzamos állítását teszi lehetővé a rögzítőcsavarokon keresztül, fiókrendszertől függetlenül szín: barna anyaga: műanyag

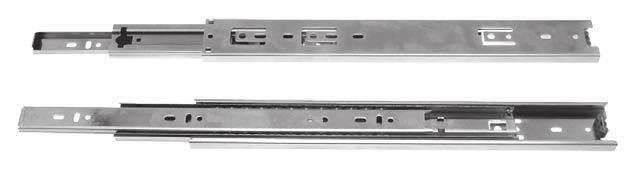

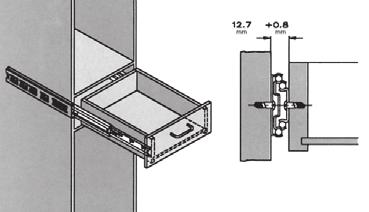

73 Golyós fiókcsúszók Golyós fiókcsúszó kétirányú mozgással magasság: 1 mm anyag: horganyzott acél teherbírás: 12 kg hossz. (mm) cikkszám A B fiókmélység Y X X A: a csúszó mérete alaphelyzetben B: a legnagyobb, teljesen kihúzható fiók mérete Golyós fiókcsúszó golyós fiókcsúszó teljesen kihúzható kétirányú mozgással magasság: 2 mm anyag: horganyzott acél teherbírás: 20 kg fiókmélység hossz. (mm) cikkszám A B X A: a csúszó mérete alaphelyzetben B: a legnagyobb, teljesen kihúzható fiók mérete HA-4501 Golyós fiókcsúszó teljesen kihúzható magasság: 45 mm anyag: horganyzott acél teherbírás: 40 kg L1 L2 hossz. (mm) cikkszám

74 .4 Golyós fiókcsúszók Billentyűzet tartó anyag: horganyzott acél teherbírása: 2 kg Asztallap alá szerelhető x4.5 L 2 35 E L A billentyűzet tartó mélysége (mm) A csúszó hossza L (mm) A csúszó kihúzhatósága L1 (mm) A távtartó hossza E (mm) Cikkszám

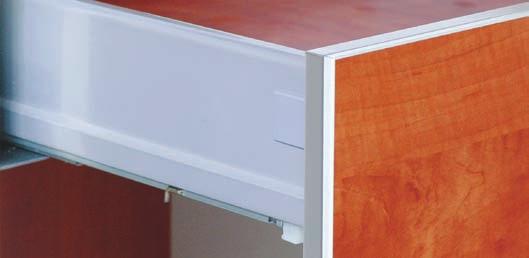

75 Fiókrendszerek Duplafalú fém fiókoldal.5 Fiókház mélysége 08AH-88 Duplafalú acéllemez fiókoldal Csendes működésű, teljes kihúzású, csillapított csukódású fém fiókoldal, rejtett sínnel. Teherbírás: 30 kg A: szekrénytest belméret Fiókfenék A szett a szereléshez szükséges elemeket tartalmazza. Függőleges irányú állítás Rögzítő csavar Oldalirányú állítás L: Fiókfenék mélység Fiókhát Névleges mélység Fiók hossza Fiók fenék szélessége Fiók hát szélesség Fiókház mélység L1 furattávolság Cikkszám A-109 A A-109 A A-109 A A-109 A Fiókház mélysége 08AH-140 Duplafalú acéllemez fiókoldal, oldalmagasító rúddal Csendes működésű, teljes kihúzású, csillapított csukódású fém fiókoldal, rejtett sínnel. Teherbírás: 30 kg Függőleges irányú állítás Rögzítő csavar A: szekrénytest belméret Oldalirányú állítás Fiókfenék Fiókhát Fiók elő A szett a szereléshez szükséges elemeket tartalmazza. Fiókfenék Névleges mélység Fiók hossza Fiók fenék szélessége Fiók hát szélesség Fiókház mélység L1 furattávolság Cikkszám A-109 A A-109 A A-109 A A-109 A

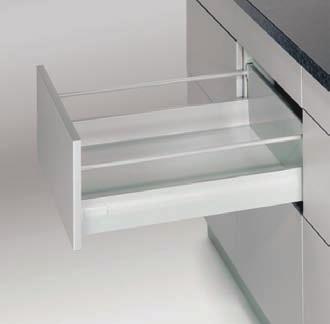

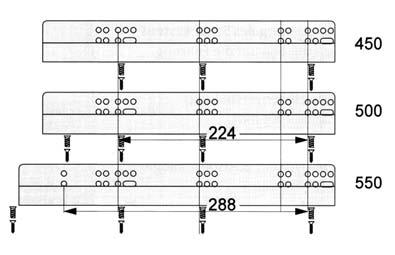

76 .6 Fiókrendszerek Dynamic NT, Tipmatic ndynamic NT rejtett görgős fiókcsúszó rendszer teherbírás: 40 kg önbehúzós, csillapított behúzású Soft-close rendszer precíz, irányított megvezetés magassági állítás: +2,5 mm rendelés garnitúrában hossz. (mm) cikkszám a fiók kialakítása A fiókoldal max. 16 mm vastag lehet, hossza a névleges méret, mínusz 10 mm. A fiókház mélysége min. a névleges méret plusz 18 mm. ndynamic NT Tipmatic rejtett görgős push-open rendszerű fiókcsúszó rendszer teherbírás: 40 kg precíz, irányított megvezetés magassági állítás: +2,5 mm rendelés garnitúrában hossz. (mm) cikkszám A szereléshez szükséges műszaki paraméterek a Dynamic NT-vel megegyeznek. nfrontrögzítő rendelés garnitúrában fiókház méretek LW: korpusz belméret

77 Fiókrendszerek DWD Dupla falú acéllemez fiókok, teljes kihúzású, rejtett vezetősínnel A fiókrendszer jellemzői: Egy profilra és csúszóra épülő variálható rendszer Teljes kihúzás Csillapított behúzás Egyenletes működés, könnyű és pontos futás Nagy teherbírás, nagy oldalirányú stabilitás Hosszú élettartam Egyedi design, színösszhang, tartós, karcálló felület Praktikus tárolóhelyek kialakításának lehetősége A kiegészítők széles köre Gyors és költséghatékony szerelés: - Precíz, gyors állítás csavarok segítségével - Fiókfenék és hát szélessége megegyezik - A fiókfenék beütéssel is szerelhető - Fióksínnel egybeszerelt hidraulikus csillapítás - Fiókoldalra pattintható fiókelő rögzítő - A fiók könnyen kivehető és visszahelyezhető - Nincs szükség stabilizátor használatára Teherbírás: 600 mm szélesség fölött hagyományos fiókoknál a 2b, mélyfiókoknál a 2c jelű fióksínek használatát javasoljuk 1 n6105 Duplafalú acéllemez fiókoldal jobbos és balos fiókoldal, takarósapkákkal rendelés: garnitúra 2a 2a n6505 Teljesen kihúzható önbehúzó fióksín hidraulikus csillapítású, 40 kg teherbírású. rendelés: garnitúra Névleges hossz (mm) Fiókoldal - 1. tip. cikkszám Fióksín - 2a. tip. cikkszám b 2b n6515 Teljesen kihúzható önbehúzó fióksín hidraulikus csillapítású, 60 kg teherbírású. rendelés: garnitúra névl. hossz: 500 mm c n6515 Teljesen kihúzható önbehúzó fióksín hidraulikus csillapítású, 80 kg teherbírású. rendelés: garnitúra névl. hossz: 500 mm n6850 Felcsavarozható előlaprögzítő a 6105 fiókoldalakhoz anyag: fém rendelés: db n61 Fiókhát rögzítő 86 mm magas forgácslap fiókháthoz rendelés: pár A fióksín, a korpusz homlokélhez viszonyítva 2 mm-t visszaáll. 2c 5 n63 Fiókhát rögzítő 164 mm magas forgácslap fiókháthoz rendelés: pár

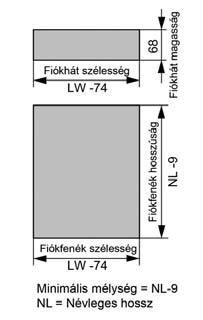

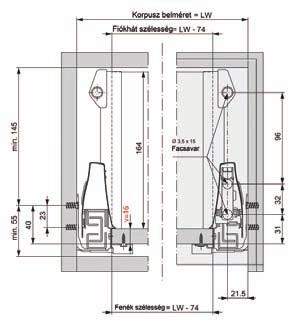

78 .8 Fiókrendszerek DWD Összefoglaló a fiókrendszerhez Fiókoldal , 6515, 6520 Fióksín Előlaprögzítő vagy 63 Fiókhát rögzítő Szerelési méretek 86 mm magas fiókoldal alkalmazása esetén A fiókhát és fenék méretei v= 16 mm! Szerelési méretek 164 mm magas fiókoldal alkalmazása esetén A fiókhát és fenék méretei v= 16 mm! n13030 Oldalmagasító rúd rendelés: garnitúra névl. hossz. (mm) típus cikkszám

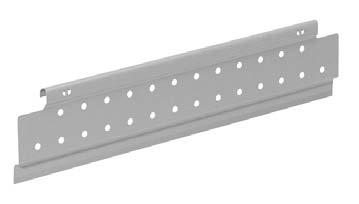

79 Fiókrendszerek DWD.9 n14400 Duowing acéllemez oldalmagasító garnitúra a oldalmagasító rúdra pattintható rendelés: garnitúra névl. hossz. (mm) típus cikkszám n12511 Acéllemez oldalmagasító Az oldalmagasító jobb és bal oldalra egyaránt szerelhető, a oldalmagasító rúdra pattintható rendelés: db névl. hossz. (mm) típus cikkszám

80 .80 Fiókrendszerek DWD 1200 Palacktartó rács garnitúra Alkalmazható a és oldalmagasítókhoz. A szereléshez szükséges alkatrészeket a garnitúra tartalmazza. rendelés: garnitúra Névleges hossz (mm) Típus cikkszám A palacktartó rács elhelyezkedése az oldalmagasítóval szerelt fiókokban A garnitúra az 500 mm mélységű fiókokba szerelhető. A kettő, a garnitúra három darab fiókoldallal párhuzamos rudat tartalmaz. Az alábbi szerelvények a oldalmagasító rúddal együtt alkalmazhatók Osztó rúd rendelés: db Névleges hossz (mm) Típus cikkszám Rúdtartó rendelés: db Dupla rúdtartó rendelés: db Palacktartó egymás felett elhelyezkedő rudakhoz rendelés: db Szerelősablon A fióksín felszereléséhez anyag: fém Fiókelő szerelősablon anyag: műanyag

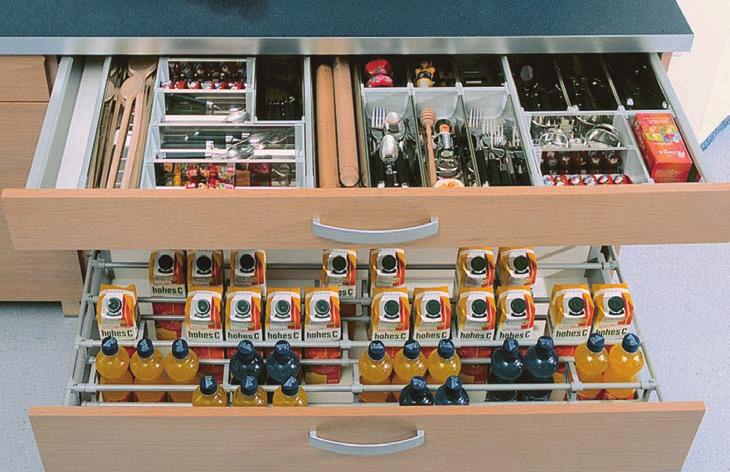

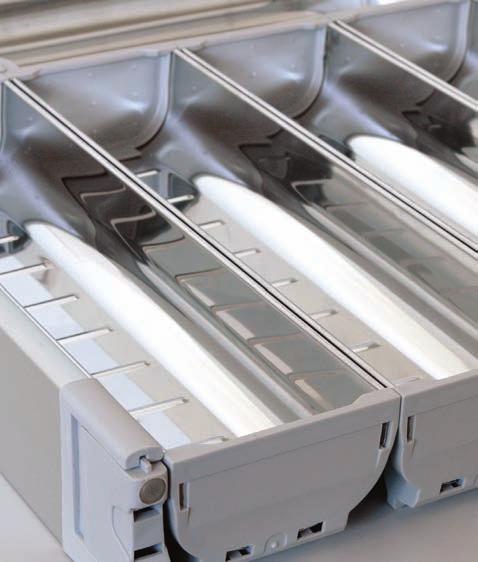

81 Fiókrendszerek Fém evőeszköztartók.81 n12046 Sorto evőeszköztartó szett - acél 600 mm, vagy szélesebb szekrényelemhez méret: 383,5 x 44 x 65,5 mm n12030 Sorto evőeszköztartó szett - acél 450 mm, vagy szélesebb szekrényelemhez méret: 293 x 44 x 65,5 mm n Evőeszköztartó szett - acél 600 mm, vagy szélesebb szekrényelemhez méret: 348 x 44 x 62 mm n Evőeszköztartó szett - acél 450 mm, vagy szélesebb szekrényelemhez méret: 265 x 44 x 62 mm

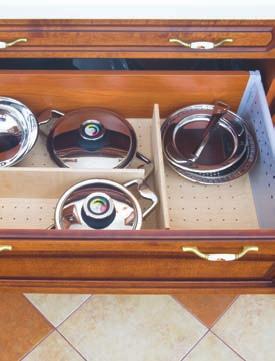

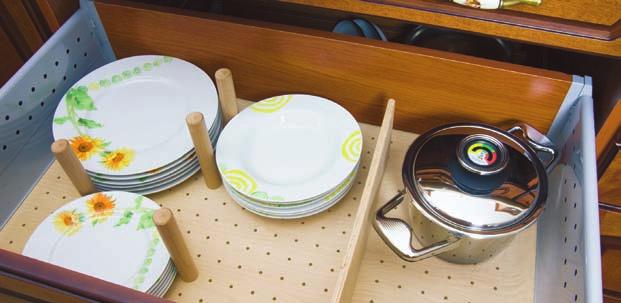

82 .82 Fiókrendszerek Perforált fa evőeszköztartó Perforált lemezes fiókbetét Háztartási eszközök tárolására alkalmas, az alkatrészek nyers kivitelben készülnek. A tányértartó tüskék és az elválasztó lapok rögzítése a külön rendelhető, cikkszámú konfirmátor csavar segítségével történik nperforált lemez anyag: bükk rétegelt lemez furattávolság: 32 mm 498 Névl. méret (mm) méret (mm) cikkszám x 498 x ø x 498 x ø6 2x45 Ø25 ntányértartó tüske anyag: bükk méret: Ø25 x 150 mm furat: Ø6 x 45 mm Ø6 45 nelválasztó lap anyag: bükk rétegelt lemez furattávolság: 96 mm méret (mm) cikkszám 1200 x 120 x x 120 x x 120 x Az elválasztó lapokat, a kívánt hosszúságúra kell vágni.

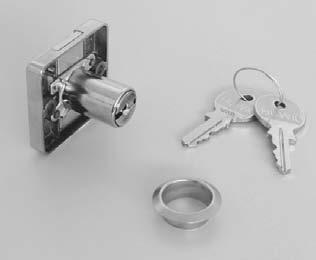

83 Bútorzárak Zárak, üvegrögzítő.83 n Kisfiók zár 2 db kulccsal, nikkelezett jobbos balos egyforma kulcsos, jobbos n Kisfiók zár, főkulcsos 2 db kulccsal, nikkelezett CB042 jelű főkulcs vásárolható hozzá n CB042 főkulcs nikkelezett n Kisfiók zár, főkulcsos 2 db kulccsal, nikkelezett CB6806 jelű főkulcs vásárolható hozzá n CB6806 főkulcs nikkelezett n Zárlemez L=20 mm, nikkelezett n Zárlemez L=38 mm, nikkelezett n Üvegrögzítő 4-10 mm vastagságú üvegek rögzítéséhez, a rajz szerint matt króm n Íves üvegrögzítő 4-8 mm vastagságú üvegek rögzítéséhez, a rajz szerint mm átmérőjű oszlopokra szerelhető matt króm

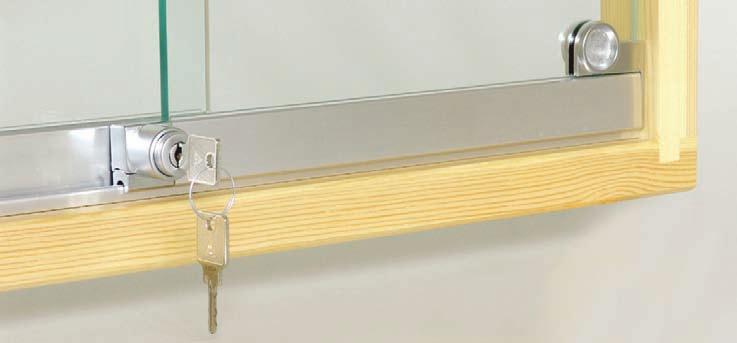

84 .84 Bútorzárak Zárak n Tolóajtó zár 2 db kulccsal nikkelezett n Üvegzár 2 db kulccsal nikkelezett n Persely üvegzárhoz nikkelezett n Fűrészfogas üvegzár 2 db kulccsal, nikkelezett, 4-8 mm vastag üvegekhez, mm n Redőnyzár ház n Betét redőnyzárhoz 2 2 db kulccsal n Zárlemez redőnyzárhoz n Csavar redőnyzárhoz n0656 Redőnyzár, zárlemezzel 2 db kulccsal, zárlemezzel fekete A.59 oldalon található redőnyszerkezethez ajánljuk.

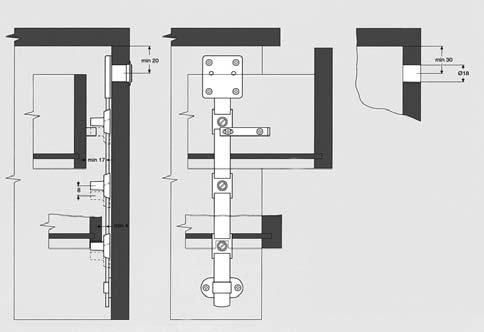

85 Bútorzárak Központi fiókzárak.85 n Központi fiókzár, előről záródó 2 db kulccsal nikkelezett n C-profilú zárrúd központi fiókzárhoz L=00 horganyzott 2 db csappal 20 mm-es mm-es n Fiókrögzítő csap központi fiókzárhoz nikkelezett 10 mm-es mm-es n Rúdvezető lemez központi fiókzárhoz

86 .86 Bútorzárak Forgórúd zárak n Forgórúd zár 2 db kulccsal nikkelezett különböző kulcsos egyforma kulcsos n Forgórúd zár 2 db kulccsal nikkelezett különböző kulcsos egyforma kulcsos n Zárhorog forgórúd zárhoz nikkelezett balos jobbos n Excenteres ütköző, forgórúd zárhoz nikkelezett n Végzáró forgórúd zárhoz fehér műanyag persellyel nikkelezett n Rúdvezető forgórúd zárhoz fekete műanyag persellyel nikkelezett n Rúd forgórúd zárhoz L 6 4, L=2 m nikkelezet

87 Bútorzárak.8 D= 25 mm n Fiókzár, 40-es rászegező anyag: nikkel n Alátét a 40-es fiókzárhoz 16 mm-es forgácslap esetén anyag: műanyag szín: fekete nbútorzár, 55-ös rászegező anyag: nikkel A fenti zárak között előfordulnak egyforma kulccsal záródók jobbos jobbos D= 30 mm balos nsr01. Fiókzár Befordítható kulcsokkal. nikkelezett nsr03. Bútorzár nikkelezett nsr08. Üvegajtó adapter az SR03 bútorzárhoz, dupla üvegajtó esetén. Üvegfurat ø35 mm fekete műanyag H (mm) L (mm) L1 (mm) S (mm) 14, nsr09. Üvegajtó adapter az SR03 bútorzárhoz, szimpla üvegajtó esetén. Üvegfurat ø35 mm fekete műanyag H (mm) L (mm) L1 (mm) S (mm) 14,

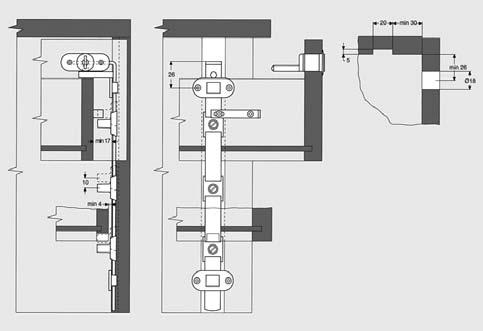

88 .88 Bútorzárak n Központi fiókzár, oldalról zárható 3 db 13 mm-es fiókrögzítő csappal nikkelezett L=600 mm Központi fiókzár, előről zárható 3 db 13 mm-es fiókrögzítő csappal, nikkelezett L=600 mm n zárócsap hossza: 32 mm n zárócsap hossza: 41 mm Központi fiókrögzítő csap anyag: nyers cink n A=13 mm n16.0n61.60 A= 8.3 mm n Központi fiókzár, előről záródó 3 db 8.3 mm fiókrögzítő csappal, nikkelezett L= db kulccsal A zárócsap hossza: 32 mm n Zárlemez, központi fiókzárhoz szín: alumínium nsr04. Központi fiókzár, előről zárható 3 db fiókrögzítő csappal nikkelezett L=506 mm

89 6 Bútorzárak.89 n pontos forgó rúdzár (a garnitúra a rudat nem tartalmazza) nikkelezett n Nikkelezett rúd hosszúság: 900 mm n Tolózár, közézáródó méret: 1 x 15 x 16 mm nikkelezett n Tolózár, ráütődő méret: 88 x 15 x 16 mm nikkelezett n Zárlemez, csavarozható méret: 36 x 13 x 9 mm nikkelezett ,2 30 5,5 68 n Zárlemez, csavarozható méret: 68 x 12 x 2,2 mm réz n Zárlemez, csavarozható méret: 38 x 12 x 4,2 mm nikkelezett n Fiókzár méret: 40 x 40 mm acél nhe-501 Mágnescsappantyú ,5 méret: 45 mm szín: fehér

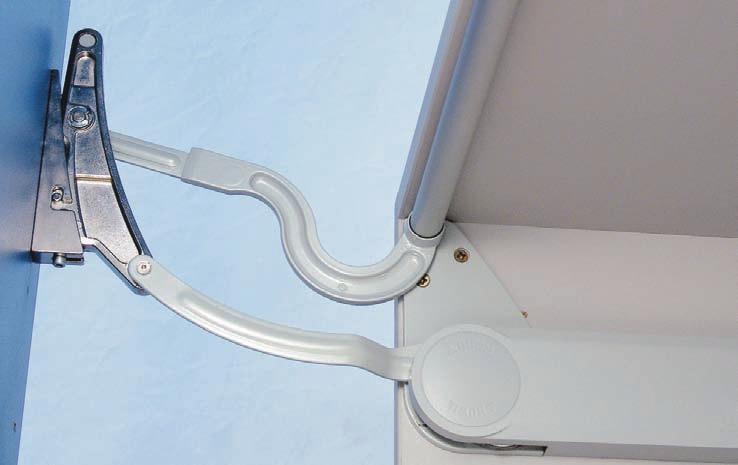

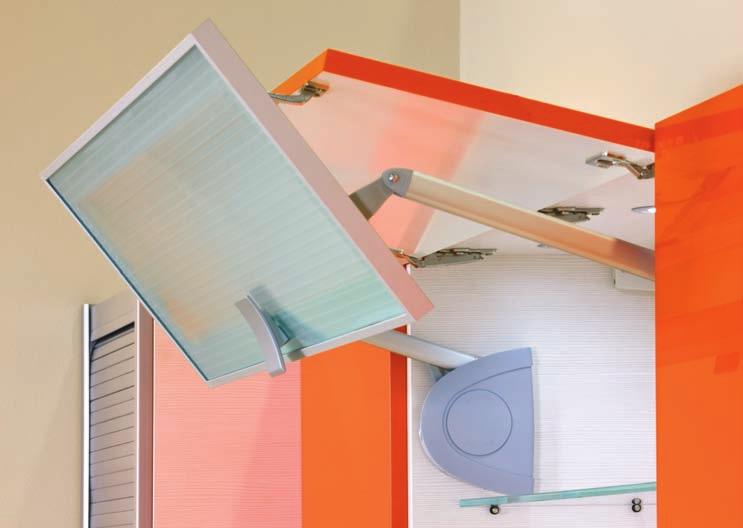

90 .90 Fel- és lenyíló vasalások Huwilift Duo nhuwilift Duo fel- és lenyíló olló faajtókhoz nhuwilift Duo fel- és lenyíló olló keskeny alumínium keretes ajtókhoz / / X 90 X 32 X Kg H cm cm Kg B cm 50 cm A felnyíló olló a karok átfordításával lenyílóvá változtatható. A terhelési ellenállás ereje a felhasználó igényei szerint állítható be. Pl. úgy, hogy az ajtó minden pozícióban megálljon. Az ajtók nyílásszöge a rögzítőfülek helyzete által meghatározott. Lenyíló ajtóknál csak 90 -os lenyílási szöget alkalmazhatunk. A lehetséges minimális mélységi helyszükséglet: 133 mm. Maximális terhelhetőség: 6-8 kg. *H: az ajtó minden helyzetben megáll *B: az ajtó csak a szélső helyzetekben áll meg / X cm cm 28/ X max. 40cm

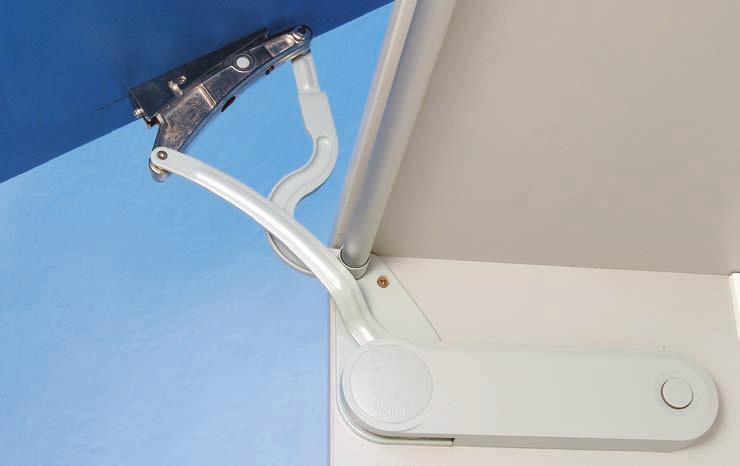

91 Fel- és lenyíló vasalások Huwilift Duo Forte.91 nhuwilift Duo Forte fel- és lenyíló olló faajtókhoz / / / X 32 X X X Kg H cm cm cm Kg B cm cm cm A felnyíló olló a karok átfordításával lenyílóvá változtatható. A terhelési ellenállás ereje a felhasználó igényei szerint állítható be. Pl. úgy, hogy az ajtó minden pozícióban megálljon. Az ajtók nyílásszöge a rögzítőfülek helyzete által meghatározott. Lenyíló ajtóknál csak 90 -os lenyílási szöget alkalmazhatunk. A lehetséges minimális mélységi helyszükséglet: 15 mm. Maximális terhelhetőség: max. 14 kg. *H: az ajtó minden helyzetben megáll *B: az ajtó csak a szélső helyzetekben áll meg 28/3 28/ X X min. 365 / max. 600 min. 365 / max. 600

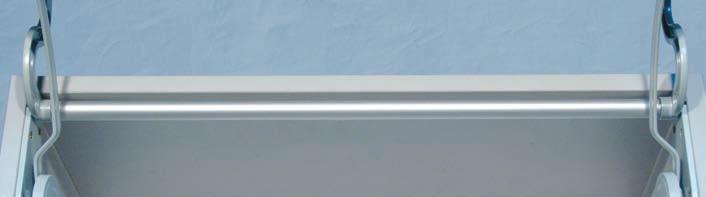

92 .92 Fel- és lenyíló vasalások Huwilift Slide n Huwilift Slide az ajtó síkjával párhuzamosan felnyíló emelővasalat Egy beállítással könnyű és lágy mozgást biztosít, mindkét irányba Az ajtót a kiválasztott pozícióban tartja Használható különböző súlyú és méretű ajtókhoz, 1200 mm szélességig 3 irányban állítható (az állítási lehetőségekről a szerelési utasítás ad tájékoztatást) SLIDE A vasalat egy jobbos- és egy balos emelőszerkezetet tartalmaz. A működtetéshez szükséges további szerelvények a.94-es oldalon találhatók HUWILIFT Slide raktárkészlet kód szekrénytest magassága (mm) ajtók súlya (kg) A1 (mm) A2 (mm) B (mm) C (mm) D (mm) E (mm) cikkszám H ,6-4, H , - 5, H ,8 -, K ,8-6, ,5 101,5 18, L , - 5, L ,0 -, Fúrástérkép faajtók esetén A*, B*: ráütődés mértéke Fúrástérkép keskeny alumínium keretes ajtók esetén kód szekrénytest magassága (mm) Y (mm) H10 H20 H ,5 K ,5 L10 L ,5

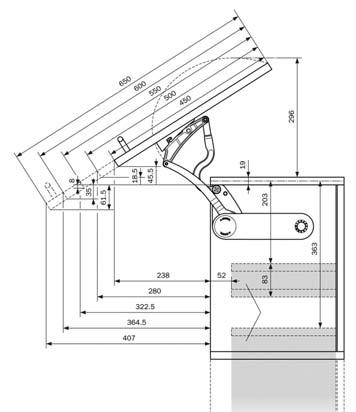

93 Fel- és lenyíló vasalások Huwilift Swing.93 n Huwilift Swing az ajtót hátrabuktató emelővasalat SWING Egy beállítással könnyű és lágy mozgást biztosít, mindkét irányba Az ajtót a kiválasztott pozícióban tartja Használható különböző súlyú és méretű ajtókhoz, 1200 mm szélességig 3 irányban állítható (az állítási lehetőségekről a szerelési utasítás ad tájékoztatást) A vasalat egy jobbos- és egy balos emelőszerkezetet tartalmaz. HUWILIFT Swing raktárkészlet kód R10 R20 R30 szekrénytest magassága (mm) ajtók súlya (kg) 450 4,8-5, 600-ig 4,4-5,2 660-ig 4,0-4, 450 5,8 -,3 600-ig 5,3-6, 660-ig 4,8-6,2 450,4-9,2 600-ig 6,8-8,4 660-ig 6,3 -,9 A működtetéshez szükséges további szerelvények a.94-es oldalon találhatók cikkszám Fúrástérkép faajtók esetén A*, B*: ráütődés mértéke Fúrástérkép keskeny alumínium keretes ajtók esetén

94 .94 Fel- és lenyíló vasalások Huwilift Slide, Swing SWING SLIDE Az oldalon található információk a SLIDE és a SWING vasalatokra vonatkoznak. A furatok mérete: A = Ø5 x min. 12 mm B = a kiválasztott csavartól függ (ajánlott méret: 4 x 35 mm) Szekrényoldal fúrási térképe SLIDE és SWING vasalatok használata esetén n Összekötő rúd SLIDE és SWING vasalatokhoz szekrénytest szélessége (mm) cikkszám n Rögzítő szett fa ajtókhoz SLIDE és SWING vasalatokhoz. A szett 2 db rögzítő fület tartalmaz n Rögzítő keskeny alumínium keretes ajtókhoz SLIDE és SWING vasalatokhoz. A rögzítő szett egy jobbos és egy balos rögzítőfület tartalmaz

95 Fel- és lenyíló vasalások Huwilift Fold.95 n Huwilift Fold vízszintes harmonika felnyíló vasalat Egy beállítással könnyű és lágy mozgást biztosít, mindkét irányba Az ajtót a kiválasztott pozícióban tartja Használható különböző súlyú és méretű ajtókhoz, 1200 mm szélességig 3 irányban állítható (az állítási lehetőségekről a szerelési utasítás ad tájékoztatást) Biztonsági összekötő pántok alkalmazása sérülések elkerülésére FOLD HUWILIFT Fold raktárkészlet kód A10R A10L A20R A20L A30R A30L B10R B10L B20R B20L B30R B30L szekrénytest magassága (mm) ajtók súlya (kg) A1 (mm) B (mm) C (mm) 600 6,0-6, ,8-8, , ,3-6, ,6-8, ,8 11, cikkszám R= jobbos, L= balos A furatok mérete: A = Ø5 x min. 12 mm B = a kiválasztott csavartól függ (ajánlott méret: 4 x 35 mm)

96 .96 Fel- és lenyíló vasalások Huwilift Fold n Összekötő pánt szett A szett 2 db pántot tartalmaz FOLD 1. n Rögzítő fül fa ajtókhoz jobbos balos n Rögzítő fül keskeny alumínium keretes ajtókhoz 1 2 jobbos balos n C2A9A os pánt Az ajtóhoz ajánlott n BAVGL - Pántalátét, eurocsavarral Fogantyúfurat optimális helye 3 ponton rögzített mm szélesség felett 3-3 pánt javasolt 900 mm szélesség felett 3-3 pánt javasolt Fúrástérkép fa ajtók esetén Fúrástérkép keskeny alumínium keretes ajtók esetén

97 Fel- és lenyíló vasalások Huwilift Strato.9 n Huwilift Strato Set az ajtó síkjával párhuzamosan felnyíló emelővasalat Kis beépítési mélység a min. beépítési helyszükséglet 138 mm Különösen kis- és közepes méretű ajtókhoz ajánlott Problémamentesen használható különböző súlyú frontokhoz Az ajtók minden pozícióban megállíthatók Beépített ütközéscsillapítás Az ajtó súlya 3,5 - kg Kód: S T R AT O A vasalat egy jobbos- és egy balos emelőszerkezetet tartalmaz. T H A működtetéshez szükséges további szerelvények a.99-es oldalon találhatók. W min. 33 R Y X U D A szekrénytest magassága: mm 61 Fúrástérkép fa ajtók esetén A*, B*: ráütődés mértéke X Y D H ca. R ca. T U ca. W min Fúrástérkép keskeny alumínium keretes ajtók esetén

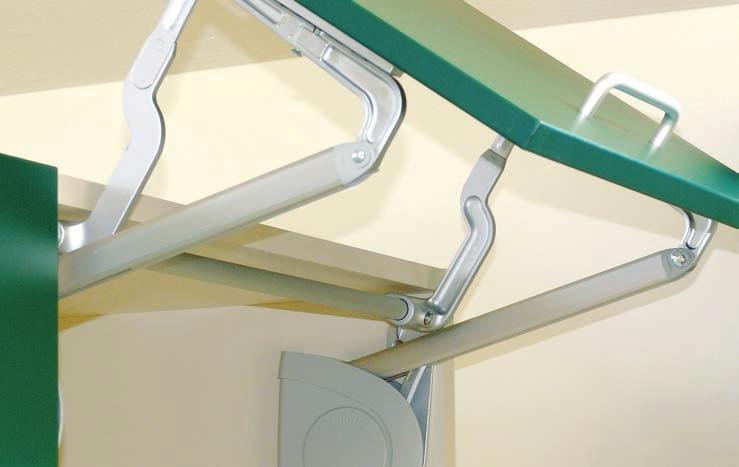

98 .98 Fel- és lenyíló vasalások Huwilift Verso n Huwilift Verso Set az ajtót hátrabuktató emelővasalat Kis beépítési mélység a min. beépítési helyszükséglet 138 mm Különösen kis- és közepes méretű ajtókhoz ajánlott Problémamentesen használható különböző súlyú frontokhoz Az ajtók minden pozícióban megállíthatók Beépített ütközéscsillapítás VERSO A vasalat egy jobbos- és egy balos emelőszerkezetet tartalmaz ca. 55 ca min ca ca. 25 A működtetéshez szükséges további szerelvények a.99-es oldalon találhatók. ca. 15 ca. 365 ca. 325 ca. 255 ca. 280 ca min. 33 ca. 15 HUWILIFT Verso raktárkészlet kód Fúrástérkép fa ajtók esetén A*, B*: ráütődés mértéke szekrénytest magassága (mm) ajtók súlya (kg) cikkszám Fúrástérkép keskeny alumínium keretes ajtók esetén

99 Fel- és lenyíló vasalások Huwilift Strato, Verso.99 Szekrényoldal fúrási térképe Strato és Verso vasalatok használata esetén S T R AT O VERSO Az oldalon található információk a Strato és a Verso vasalatokra vonatkoznak. A furatok mérete: A = Ø5 x min. 15 mm n Összekötő rúd STRATO és VERSO vasalatokhoz szekrénytest szélessége (mm) cikkszám n Adapter keskeny alumínium keretes ajtókhoz STRATO és VERSO vasalatokhoz mm vastagságú anyagból készült szekrénytest esetén. A szett 2 db rögzítő fület tartalmaz

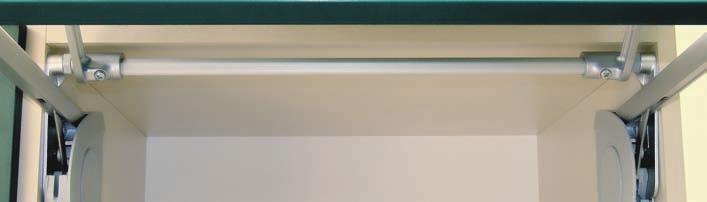

100 .100 Fel- és lenyíló vasalások Huwilift Senso n Huwilift Senso vízszintes harmonika felnyíló vasalat Kis beépítési mélység a min. beépítési helyszükséglet 138 mm Az ajtók súlya és méretei tág határok közt változhatnak Biztonsági összekötő pánt a balesetek megelőzésére Az ajtók minden pozícióban megállíthatók, a nyitási szög beállítható A rendszer fogantyú nélküli ajtókhoz is alkalmazható Beépített ütközéscsillapítás SENSO A vasalat egy jobbos- és egy balos emelőszerkezetet tartalmaz. Kivitel fa ajtók esetén Kivitel keskeny alumínium keretes ajtók esetén HUWILIFT Senso raktárkészlet kód szekrénytest ajtók súlya magassága (kg) (mm) 600 ( ) ,0-6,0 6,0-11,0 20 (00-80) 5,0-9,0,0-15, ,0-9, , , (80-840),0-13,0 cikkszám ,5-5, alfa D H K R T U V W szög (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) 105 5, , , , ,0-1,0 A szekrény oldal fúrási térképe. A furatok mérete: A = Ø5 x min. 15 mm

101 Fel- és lenyíló vasalások Huwilift Senso.101 n Összekötő pánt szett A szett 2 db pántot tartalmaz SENSO n Adapter keskeny alumínium keretes ajtókhoz rendelési egység: db n C2A9A os pánt Az ajtók szereléséhez szükséges n BAVGL - Pántalátét, eurocsavarral kereszt alakú, 3 ponton rögzített mm szélesség felett 3-3 pánt javasolt 900 mm szélesség felett 3-3 pánt javasolt Fúrástérkép fa ajtók esetén Fúrástérkép keskeny alumínium keretes ajtók esetén

102 .102 Fel- és lenyíló vasalások Huwilift Maxi, Free ajtó max. súlya (kg) 90 -os nyílásszög pánttal Szekr. mag. Maxi C Maxi D 300 mm mm mm mm mm mm mm mm ajtó max. súlya (kg) 110 -os nyílásszög pánttal 300 mm mm mm mm mm mm mm mm Huwilift Maxi felnyíló vasalás, fa ajtókhoz n Huwilift Maxi C fehér színű állítócsavarral n Huwilift Maxi D fekete színű állítócsavarral A két termék rugóerejében tér el egymástól. A megfelelő vasalat kiválasztásában a táblázat nyújt segítséget, amely 1 db Maxi vasalat alkalmazása esetén érvényes. 2 vasalatnál (600 mm szélesség felett) az ajtók súlyát felezni kell. Szekrénymélység min. 140 mm. nhuwilift Free felnyíló vasalás, fa ajtókhoz kivetőpánt nélkül szerelhető különböző méretű és súlyú ajtókhoz használható a rugóerő beállításától függően az ajtót különböző pozíciókban megtartja kis erőszükséglettel működtethető könnyen szerelhető 3 irányban állítható a csillapítóerő állítható 90 -os nyílásszög HUWILIFT FREE raktárkészlet, az ajtók max. súlya ajtólap magasság (mm) kód cikkszám

103 Fel- és lenyíló vasalások Gázteleszkópos felnyíló vasalat.103 Gázteleszkópos felnyíló vasalat Push-open rendszerrel, vagy anélkül szerelt ajtókhoz. (.12 oldal) A DLZXBHL szerelőlemeznek egyedi kimarás szükséges!

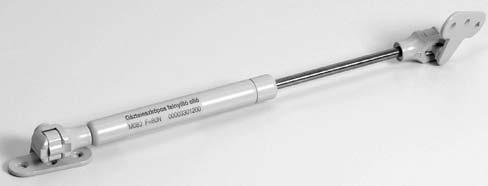

104 .104 Fel- és lenyíló vasalások Gázteleszkópos felnyíló vasalat Gázteleszkópos felnyíló vasalat, egyoldalas megoldással, 600 mm-es korpusz szélességig Frontfelület Egyoldalas megoldás, 600 mm-es korpusz szélességig, korpusz magasság 300 mm 1. Alkatrész Megnevezés Cikkszám FRXDXXXXSNG Felnyíló olló jobbos FRXSXXXXSNG Felnyíló olló balos FRMGSE100 Gázrugó F=100 N Fa Széles alumínium keretes ajtó Keskeny alukeret (SAS 001 és SAS 005) Ajtók súlya [kg] 5 4,5 4 3,5 3 2, FRMGSE150 Gázrugó F=150 N FRMGSE200 Gázrugó F=200 N x x x 1 Gázrugó [N] DOOFSNG Smove 6 kg-os ajtóig, 360 mm magasság alatt DOOLSNG Smove 6 kg-os ajtótól, 360 mm magasság felett DOOPSNA Smove PUSH OPEN-es megoldáshoz a. C2A9A99 Ráütődő önzáródó kivetőpánt (felső pánt) b. C2Z6A99 Ráütődő önzáródó kivetőpánt, keskeny alukeretes ajtókhoz (SAS 001 és SAS 005) (felső pánt) BAPGR29/16 Gyorsszerelő pántalátét, eurocsavarral BAP3R29. DLZXBHL Gyorsszerelő pántalátét, csavar nélkül (a felnyíló ollóhoz, alumínium ajtókhoz) Szerelő lemez keskeny alumínium ajtókhoz (SAS 001 és SAS 005) Ajtók súlya [kg] Egyoldalas megoldás, 600 mm-es korpusz szélességig, korpusz magasság 360 mm 5 4,5 4 3,5 3 2,5 2 Gázteleszkópos felnyíló vasalat, kétoldalas megoldással, 600 mm-es korpusz szélességig Frontfelület 100 x x x 1 Gázrugó [N] Alkatrész Megnevezés Cikkszám Fa Széles alumínium keretes ajtó Keskeny alukeret (SAS 001 és SAS 005) FRXDXXXXSNG Felnyíló olló jobbos FRXSXXXXSNG Felnyíló olló balos FRMGSE100 Gázrugó F=100 N FRMGSE150 Gázrugó F=150 N FRMGSE200 Gázrugó F=200 N DOOFSNG Smove 6kg-os ajtóig, 360 mm magasság alatt DOOLSNG Smove 6kg-os ajtótól, 360 mm magasság felett DOOPSNA Smove PUSH OPEN-es megoldáshoz a. C2A9A99 Ráütődő önzáródó kivetőpánt (felső pánt) b. C2Z6A99 Ráütődő önzáródó kivetőpánt, keskeny alukeretes ajtókhoz (SAS 001, 005 és 099) felső pánt BAPGR29/16 Gyorsszerelő pántalátét, eurocsavarral BAP3R29. DLZXBHL Gyorsszerelő pántalátét, csavar nélkül (a felnyíló ollóhoz, alumínium ajtókhoz) Szerelő lemez keskeny alumínium ajtókhoz (SAS 001 és SAS 005) Kétoldalas megoldás, 600 mm-es korpusz szélesség felett, korpusz magasság 300 mm Ajtók súlya [kg] 10 9,5 9 8,5 8,5 6,5 6 5,5 5 4, x x 2 Gázrugó [N] 200 x 2 Kétoldalas megoldás, 600 mm-es korpusz szélesség felett, korpusz magasság 360 mm Ajtók súlya [kg] 10 9,5 9 8,5 8,5 6,5 6 5,5 5 4, FRX XXXXSNG 1. FRX XXXXSNG 2. FRMGSE 3. SMOVE 4a C2A9A x x x 2 Gázrugó [N] 4b C2Z6A99 5. BAPGR29/16 6. BAP3R29. DLZXBHL A gázteleszkópos felnyíló vasalatrendszert push-open megoldással is lehet alkalmazni. A felső pántot a oldalon található rendszerre kell lecserélni.

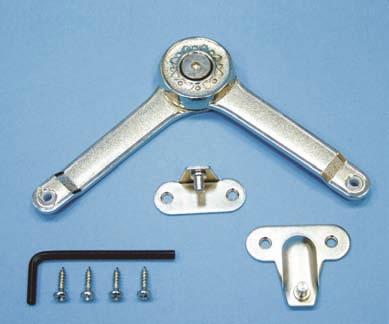

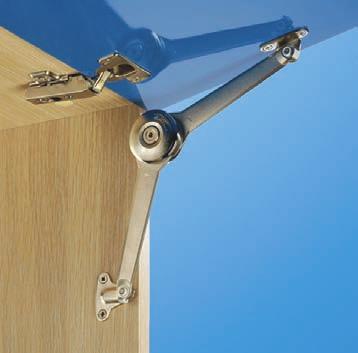

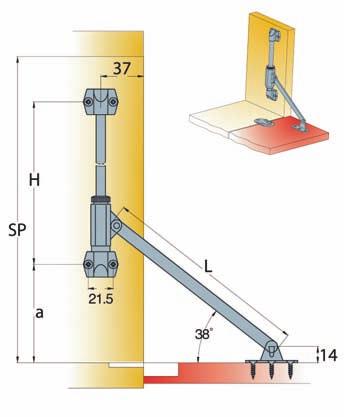

105 Fel- és lenyíló vasalások.105 ART 6350 Rugós mikrolift beépítési méret: 562 x 360 x 280 mm Mikrohullámú sütő elé szerelt ajtó felnyitásához, 600mm széles szekrényelemhez Minimális ajtómagasság: 400 mm ART 6360 Gázteleszkópos mikrolift beépítési méret: 562 x 360 x 280 mm rugóerő: 300 N Mikrohullámú sütő elé szerelt ajtó felnyitásához, 600 mm széles szekrényelemhez Minimális ajtómagasság: 400 mm

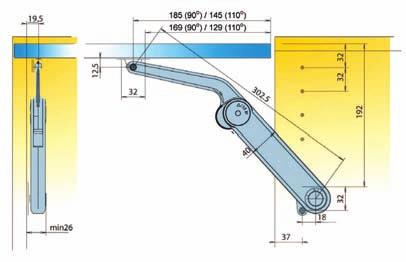

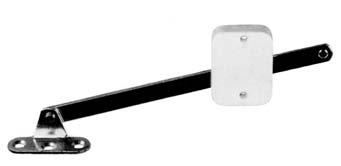

106 .106 Fel- és lenyíló vasalások n258. felnyíló olló L= 160 / 240 H= 96 / 160 típus hosszméret L (mm) szín cikkszám Bal 160 fehér Jobb 160 fehér Bal 160 barna Jobb 160 barna Bal 240 fehér Jobb 240 fehér Bal 240 barna Jobb 240 barna ngázteleszkópos felnyíló olló típus rugóerő (N) cikkszám XA XA ngázteleszkópos felnyíló olló keskeny alumínium keretekhez (SAS 001, SAS 005, SAS 099) típus rugóerő (N) cikkszám XA XA ngázteleszkópos felnyíló olló típus rugóerő (N) cikkszám MO MO

107 Fel- és lenyíló vasalások.10 L=224 mm H=160 mm n25. lenyíló olló típus szín cikkszám fehér barna n259. lenyíló olló rendelés: párban Szerelési méretek (mm) SP L a H Típus Hosszméret L (mm) Szín Cikkszám 259.OB barna OB fehér OB barna nlo50 Gázteleszkópos lenyíló olló rugóerő: 50 N nhs315c Fenyíló olló L állítható rugóerő L (mm) f f 3

108 .108 Fel- és lenyíló vasalások L f 32 nhs315b Le- és felnyíló olló balos jobbos L (mm) f f L1 L2 nae01c Gázteleszkópos felnyíló olló keskeny alumínium keretekhez is alkalmazható L1 (mm) L2 (mm) f rugóerő (N) cikkszám

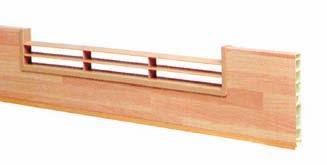

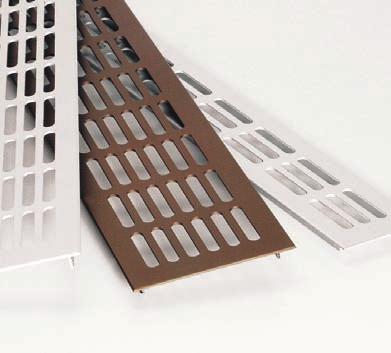

109 Szellőzőrácsok Szellőzőrács műanyag megnevezés szín cikkszám 443.BI fehér GR szürke NR fekete FG bükk MA barna Szellőzőrács műanyag megnevezés szín cikkszám 444.BI fehér GR szürke NR fekete FG bükk MA barna Szellőzőrács lábazatelembe építhető műanyag megnevezés szín cikkszám 449.BI fehér NR fekete MA barna Alumínium szellőzőrács méret (mm) beép. méret (mm) alumínium antik bronz fehér fekete 60 x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x

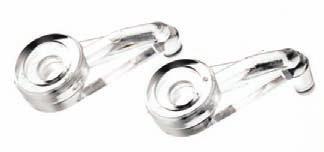

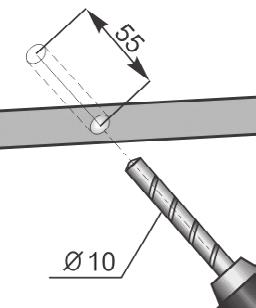

110 .110 Szellőzőrácsok, üvegbefogó profilok Tömörfa szellőzőrács nyers, csiszolt fafaj méret (mm) beép. méret (mm) cikkszám borovi fenyő 252 x x borovi fenyő 550 x x juhar 252 x x juhar 550 x x tölgy 252 x x tölgy 550 x x f.bükk 252 x x f.bükk 550 x x ,6 Üvegbefogó műanyag profil mm vastagságú ajtókhoz profil szín hossz (mm) cikkszám Belső H profil fehér Belső H profil fekete Külső F profil króm Külső F profil matt alu Külső F profil arany Külső F profil fehér Külső F profil fekete Külső F profil bükk A H profil szállítása és tárolása csak egyenes állapotban történhet! Üvegbeszorító klip áttetsző A szereléshez 3 x 16-os facsavart javasolunk típus L (mm) cikkszám , /2 ah Műanyag hátfaltoldó profil áttetsző L: 2000 mm

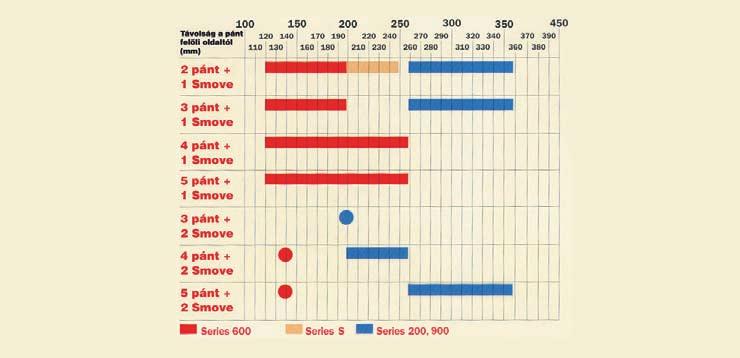

111 Ütközéselnyelők.111 SMOVE ÜTKÖZÉSELNYELŐ D005SNB Gázteleszkóp szín: beige A bútorajtók és fiókelők záródását tompítja. A korpusz élébe befúrható. méret: ø10 x 63 mm furat: ø10 x 50 mm D060SNBN Adapter A D005SNB típusú gázteleszkóphoz szín: beige A korpusz belső oldalára szerelhető Javasoljuk, hogy a SMOVE ütközéselnyelőt a táblázatban meghatározott tól-ig távolságra szerelje. A minimum értéknél az ajtót fékező hatás gyengébb, a maximum értéknél erősebb lesz. A táblázat értékei csak tájékoztató jellegűek, felszerelés előtt célszerű próbát végezni. 320N Rugalmas ütköző hangtompításhoz anyag: műanyag kiszerelés: 50 db/levél áttetsző, öntapadós méret: ø x 1,5 mm A Rugalmas ütköző hangtompításhoz anyag: műanyag kiszerelés: 100 db/levél áttetsző, öntapadós méret: ø10 x 3 mm Rugalmas ütköző hangtompításhoz anyag: műanyag kiszerelés: 80 db/levél áttetsző, öntapadós méret: ø13 x 4 mm Rugalmas ütköző flex hangtompításhoz műanyag, befúrható méret: ø9 x 12 mm furat: ø8 x 10 mm fehér barna

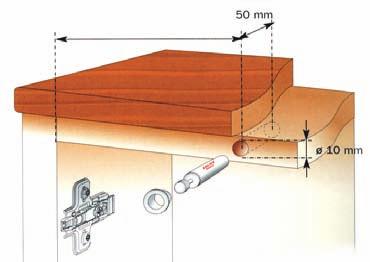

112 .112 Ütközéselnyelők A BERY ütközéselnyelők, ajtók és fiókelők lágy és hangtalan záródását biztosítják. Egyszerűen és gyorsan szerelhetők. fekete barna calvados beige szürke fehér BERY Omega 18 és 16 ütközéselnyelők Öntapadós ragasztószalaggal. Javasolt távolságok a bútorpánttól: cm. Felragasztáskor az ütköző a záródás síkjával egy vonalban legyen. BERY Omega 18 A szett tartalma: BERY Omega 18 (B.O.18) - 4 db ütközéselnyelő BERY Omega 16 (B.O.16) - 3 db ütközéselnyelő A termék db-ban is rendelhető. szín B.O.18 szett B.O.18 (db) B.O.16 szett B.O.16 (db) fehér szürke beige barna calvados fekete BERY Omega 16 BERY Mini ütközéselnyelő befúrós rendelés: db szín cikkszám fehér szürke beige barna BERY Mini

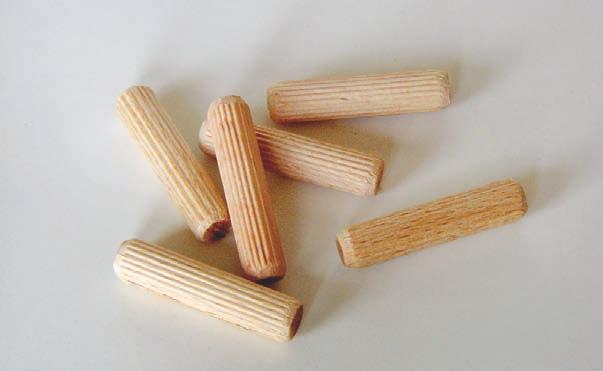

113 Szerelvények.113 Köldökcsap méret: ø8x35 mm anyag: bükk rendelés: 10 kg/csomag (kb db) Lapostipli méret: 20-as, 56x24 mm anyag: nyír rendelés: 1000 db/csomag Párkány összehúzó anyag: cink öntvény rendelés: db

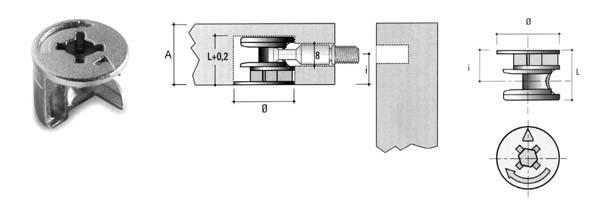

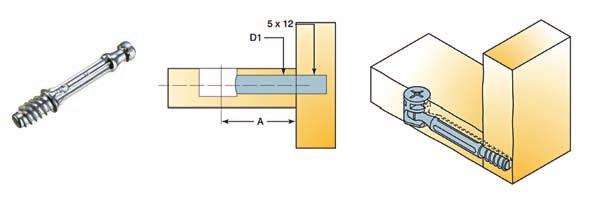

114 .114 Szerelvények Összehúzók n05656 Excenter ház ø15 x 13,2 mm anyag: cink Típus B (mm) D (mm) E (mm) / , /16 12,, /13 10,9 6-6,5 n05644 Excenter ház ø15 x 11,9 mm anyag: cink n05653 Excenter ház ø15 x 10,4 mm anyag: cink n01026 Műanyag takarósapka méret: Ø1 mm fehér barna fekete n05534 Excenter szár, famenetes méret: Ø x 34 mm anyag: cink A (mm) D1 (mm) 34-8 A (mm) D2 (mm) 34-8 n05554 Gyorsszerelős excenter szár méret: Ø8 x 34 mm anyag: cink-műanyag mélységhatároló gallérral A (mm) D2 (mm) n0552 Gyorsszerelős excenter szár méret: Ø10 x 34 mm anyag: cink-műanyag mélységhatároló gallérral

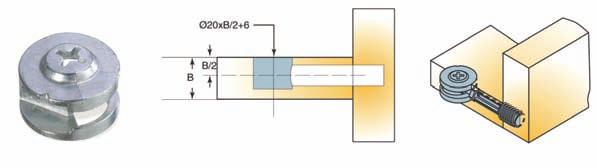

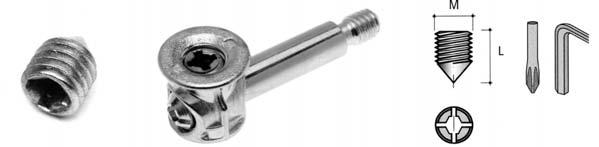

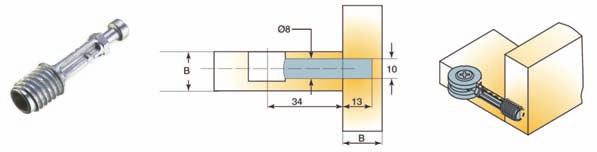

115 Szerelvények Összehúzók.115 n0544 TL2 gyorsszerelős excenterszár mélységi toleranciával méret: Ø8 x 34 mm anyag: cink-műanyag A (mm) D2 (mm) 34 (33-3) 8 A (mm) 24 n05414 PF2 gyorsszerelős excenter szár fém lábakhoz méret: Ø8 x 24 mm anyag: cink-műanyag n05409 Nagy teherbírású excenter ház méret: Ø20 x 13 mm anyag: cink B (mm) min. 18 n05410 Nagy teherbírású excenter szár méret: Ø10 x 34 mm anyag: cink B (mm) min. 18

116 .116 Szerelvények Összehúzók nec02 Excenter ház ø15 mm anyag: nyers cink Típus L (mm) i (mm) A (mm) EC02 12, EC , nec03 Excenter ház ø15 mm anyag: nyers cink ncf04 Takarósapka Az EC típusú excenter házhoz méret: ø1 mm fehér barna fekete nte01 Excenter szár, famenetes felület: horganyzott ø (mm) L (mm) i (mm) nte03 Excenter szár, M6 felület: horganyzott Típus ø (mm) L (mm) i (mm) M TE M6 TE M4 nte0 Excenter szár, M4 felület: horganyzott nbu11 Műanyag dübel, M nbu18 Műanyag dübel, M Típus ø (mm) ø1 (mm) L (mm) M BU M4 BU M6

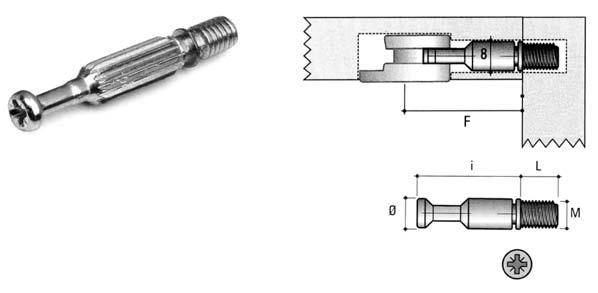

117 Szerelvények Összehúzók.11 nec12 Excenter ház ø25 mm anyag: nyers cink L (mm) i (mm) A (mm) 11,5 19 ncf08 Takarósapka Az EC12 típusú excenter házhoz méret: ø30 mm fehér barna fekete nte28 Excenter szár, famenetes felület: horganyzott ø (mm) i (mm) L (mm) F (mm) ,5 nte16 Excenter szár, M6 felület: horganyzott ø (mm) i (mm) L (mm) F (mm) ,5 nbu18 Műanyag dübel, M ø (mm) ø1 (mm) L (mm) M M6

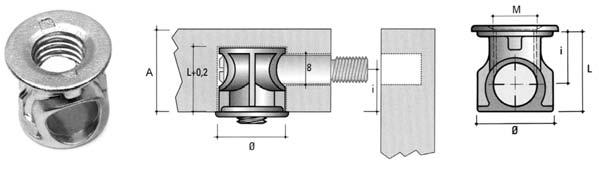

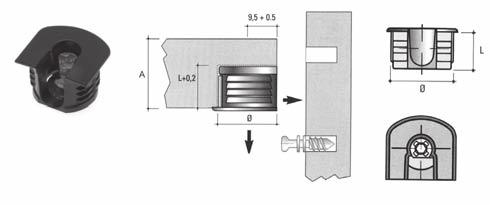

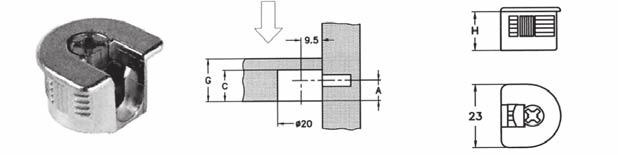

118 .118 Szerelvények Összehúzók nbo01 Összehúzó ház ø14 mm felület: horganyzott L (mm) i (mm) A (mm) M 14 9,5 19 M8 3-as imbuszkulcs ngr01 Rögzítő csavar A BO01 összehúzó házhoz felület: horganyzott méret: M8 x 10 mm ntf03 Összekötő szár, M6 felület: horganyzott Típus L (mm) i (mm) F (mm) M TF ,5 30 M6 TF ,5 ntf12 Összekötő szár, famenetes felület: horganyzott nbu18 Műanyag dübel, M ø (mm) ø1 (mm) L (mm) M M6 Típus ø (mm) ø1 (mm) L (mm) M BU11 8 9,5 13 M6 BU M8 nbu01 Fém dübel, M nbu05 Fém dübel, M

119 Szerelvények Összehúzók.119 L (mm) i (mm) A (mm) 14 9,5 19 nba02 Tönkanya ø10 mm felület: horganyzott ø (mm) L (mm) nvg02 Összehúzó csavar, M6 a BA02 tönkanyához felület: horganyzott ncv02 Takarósapka A VG02 összehúzó csavarhoz méret: ø14 mm fehér barna fekete nvf04 Korpusz összehúzó ház, ø5mm felület: horganyzott ø (mm) L (mm) M 5 30 M4 nvc01 Korpusz összehúzó csavar, M4 felület: horganyzott L= 15 mm nvf03 Korpusz összehúzó ház, ø8 mm felület: horganyzott ø (mm) L (mm) M 8 30 M6 nvc05 Korpusz összehúzó csavar, M6 felület: horganyzott L= 14 mm

120 .120 Szerelvények Összehúzók Konfirmátor csavar - horganyzott Típus Méret (mm) Cikkszám VG01 ø x VG05 ø5 x ø x 50 - pozi ø x 50 - hexa ø5 x 50 - pozi ø5 x 50 - hexa CV01 Takarósapka A VG konfirmátor csavarokhoz méret: ø12 mm fehér fekete barna Konfirmátor csavar, gyorsszerelős Méret: ø 6.3x50 hexa / 3 horganyzott CH01 Imbuszkulcs, 4-es CH02 Imbuszkulcs, 3-as Típus L (mm) A (mm) SE01 12,5 16 SE Excenteres polcösszehúzó, ø20 mm SE01 16 mm vastagságú polcokhoz SE02 18 mm vastagságú polcokhoz fehér barna fekete TI06 Rögzítőcsavar, famenetes Az SE excenteres polcösszehúzókhoz méret: ø5 x 11 mm Excenteres polcösszehúzó ø20 mm 18 mm vastagságú polcokhoz. felület: nikkel G= 19mm, C= 14.5 mm, A= 9.5 mm Rögzítőcsavar, famenetes A 24. excenteres polcösszehúzóhoz Egyes polc szereléséhez felület: horganyzott b= ø5mm, x= 12 mm Rögzítőcsap A 24. excenteres polcösszehúzóhoz Dupla polc szereléséhez felület: horganyzott L= 35 mm B= 18 mm

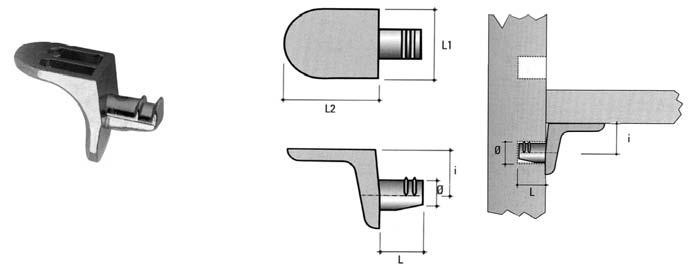

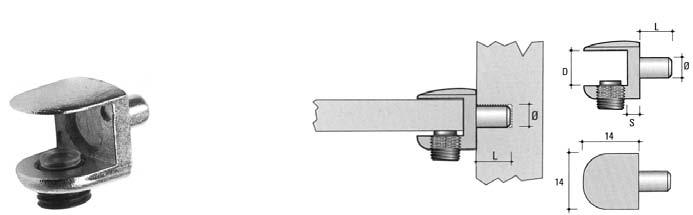

121 Szerelvények Polctartók.121 n311 Csapos polctartó felület: horganyzott méret: ø5 x 16 mm nme05 Körmös polctartó nikkel bronz ø (mm) L (mm) L1 (mm) L2 (mm) i (mm) 5, nme13 Csapos polctartó anyag: fém-műanyag ø (mm) L (mm) L1 (mm) L2 (mm) nmv01 Csapos üvegpolc tartó anyag: fém-műanyag nikkel bronz ø (mm) L (mm) L1 (mm) L2 (mm) ø1 (mm) nmv03 Körmös üvegpolc tartó anyag: fém-műanyag nikkel bronz ø (mm) L (mm) L1 (mm) L2 (mm) ø1 (mm) i (mm)

122 .122 Szerelvények Polctartó, csavartakaró ø (mm) L (mm) L1 (mm) L2 (mm) nmv06 Csapos üvegpolc tartó anyag: fém-műanyag nikkel bronz ø (mm) L (mm) D (mm) S (mm) nmv08 Csapos üvegpolc tartó anyag: fém-műanyag nikkel bronz fehér fekete világos szürke bükk natúr tölgy világos cseresznye fenyő dió világos kőris sötét cseresznye mogyoró metál szürke körte n0049 Öntapadós műanyag csavartakaró kiszerelés: 25db/levél méret: ø13 mm vastagság: 0,3 mm H1555 wenghe D344 ör. cseresznye juhar cs. fenyő D451 h. bükk D685 éger k D22 mogyoró mahagóni D40 n. tölgy fr. éger D1352 vadkör D08 p. tölgy p. cser U522 beige D5 redwood D1353 vadkörte a. cseresznye SM zebr ME4 lanty tölgy F583ST221 fino bronz F584ST21 fino fahéj H1599 csoki bükk H1950ST1 vil. calvados H1951ST1 söt. calvados MS4 olasz alma F501ST2 titánium S samoa teak vil. samoa teak U108 vanília U190PR fekete ME4 vil. bükk U540PE Manhattan ME4 tiszafa MS4 vörös éger ME4 vil. fenyő D396 nat. csom. luc D22BS svájci körte ME4 söt. r. tölgy bordó sötét alma H1348ST8 kre. tölgy nöntapadós műanyag csavartakaró, Forest Eco színekben kiszerelés: 25db/levél méret: ø13 mm vastagság: 0,4 mm világos bükk juhar tölgy cseresznye mahagóni új dió metálszürke szürke bézs fekete fehér nöntapadós műanyag csavartakaró kiszerelés: 50 db/levél méret: ø14 mm vastagság: 0,2 mm

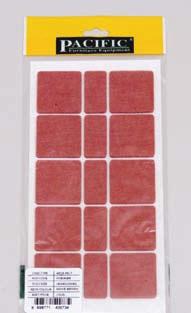

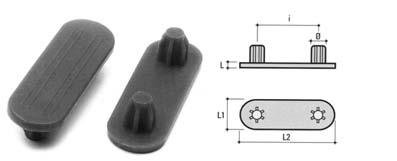

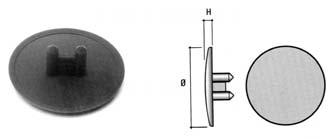

123 Szerelvények Furattakaró, padlóvédő.123 Típus ø (mm) L (mm) ø1 (mm) CF CF CF nfurattakaró - műanyag CF01 fehér fekete barna CF02 fehér fekete barna CF03 fehér fekete barna ø (mm) L (mm) L1 (mm) L2 (mm) i (mm) nsc01 Padlóvédő műanyag fekete barna fehér nöntapadós filc padlóvédő n n n n n méret: Ø20 x 3 mm 50 db/levél méret: Ø24 x 3 mm 32 db/levél méret: 20 x 20 x 3 mm 40 db/levél méret: 25 x 25 x 3 mm 32 db/levél méret: 40 x 40 x 3mm 10 db/levél

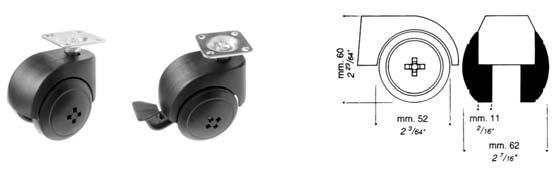

124 .124 Bútorgörgők n203ny Talpas, ø2 mm Talpmagasság: 51 mm Talpméret: 28x28 mm Teherbírás: 30 kg szín: fekete n204ny Talpas, ø31 mm Talpmagasság: 5 mm Talpméret: 38x38 mm Teherbírás: 50 kg szín: fekete n205ny Talpas, ø39 mm Talpmagasság: 68 mm Talpméret: 38x38 mm Teherbírás: 0 kg szín: fekete n004ny Talpas, ø42 mm Talpmagasság: 58 mm Talpméret: 38x38 mm Teherbírás: 80 kg szín: fekete n005ny Talpas, ø52 mm Talpmagasság: 6 mm Talpméret: 38x38 mm Teherbírás: 100 kg szín: fekete n305ny Talpas, ø52 mm n325ny Talpas, fékezős ø52 mm Talpmagasság: 3 mm Talpméret: 38x38 mm Teherbírás: 120 kg szín: fekete A fenti bútorgörgők beltérben, bármely sík felületen alkalmazhatók.

125 Bútorgörgők Talpas, ø40 mm Talpmagasság: 5 mm Teherbírás: 30 kg szín: fekete Talpas, ø50 mm Talpmagasság: 65 mm Teherbírás: 40 kg szín: fekete Csapos, ø50 mm Talpmagasság: 62 mm Teherbírás: 40 kg szín: fekete Fékezős, hüvelyes, ø50 mm Talpmagasság: 65 mm Hüvely: ø9,5 mm Teherbírás: 40 kg szín: fekete Fékezős, talpas, ø50 mm Talpmagasság: 68 mm Teherbírás: 40 kg szín: fekete Hüvelyes, ø40 mm Talpmagasság: 55 mm Hüvely: ø9,5 mm Teherbírás: 30 kg szín: fekete RA 03 Hüvelyes, ø50 mm Talpmagasság: 65 mm Hüvely: ø9,5 mm Teherbírás: 40 kg szín: fekete Talpas, ø3 mm Talpméret: 28x28 mm Talpmagasság: 46 mm Teherbírás: 25 kg fekete alumínium RA 13 SLIM 80 Talpas, ø3 mm Talpmagasság: 46 mm Teherbírás: 50 kg fekete alumínium Talpas, ø80 mm Talpméret: 42x42 mm Talpmagasság: 110 mm Teherbírás: 80 kg szín: alumínium fékezős fék nélkül ø40 P-03 Talpas, ø40 mm Talpmagasság: 55 mm Talpméret: 35x35 mm Teherbírás: 20 kg szín: fekete ø50 P-04 Talpas, ø50 mm Talpmagasság: 65 mm Talpméret: 38x38 mm Teherbírás: 25 kg szín: fekete A fenti bútorgörgők beltérben, bármely sík felületen alkalmazhatók.

126 .126 Bútorgörgők np-04 Q nt ø50 Talpas, fékezős Ø 50 mm Talpmagasság: 65 mm Talpméret: 38x38 mm Teherbírás: 25 kg szín: fekete ø40 Hüvelyes, Ø 40 mm Hüvely: Ø10 mm Talpmagasság: 55 mm Teherbírás: 20 kg szín: fekete nt-04 nt-04 Q ø50 Hüvelyes, Ø 50 mm Hüvely: Ø10 mm Talpmagasság: 65 mm Teherbírás: 25 kg szín: fekete A fenti bútorgörgők beltérben, bármely sík felületen alkalmazhatók ø50 Hüvelyes, fékezős Ø 50 mm Hüvely: Ø10 mm Talpmagasság: 65 mm Teherbírás: 25 kg szín: fekete n031/n n032/n Sajtolt acél forgótalp, fékkel, dupla fekete műanyag görgővel Átmérő: ø50 mm Talpmagasság: 4 mm Talpméret: 60 x 60 mm Teherbírás: 60 kg A következő felületeken alkalmazható: szőnyegpadló, járólap, parketta Sajtolt acél forgórész, fékkel, dupla fekete műanyag görgővel Átmérő: ø50 mm Talpmagasság: 4 mm Csapméret: M10 x 25 mm Teherbírás: 60 kg A következő felületeken alkalmazható: szőnyegpadló, járólap, parketta n141 Sajtolt, krómozott burkolat, forgótalppal, fekete gumigörgővel A következő felületeken alkalmazható: szőnyegpadló, járólap, parketta n142 típus átmérő talpmagasság teherbírás talpméret cikkszám mm 48 mm 30 kg 43x43 mm mm 55 mm 35 kg 43x43 mm mm 64 mm 45 kg 43x43 mm Sajtolt, krómozott burkolat, forgó menetes csappal, fekete gumigörgővel A következő felületeken alkalmazható: szőnyegpadló, járólap, parketta típus átmérő talpmagasság teherbírás csapméret cikkszám mm 55 mm 35 kg M8x30 mm n111/ne Sajtolt acél forgótalp, fekete műanyag görgővel A következő felületeken alkalmazható: szőnyegpadló, járólap, parketta típus átmérő talpmagasság teherbírás talpméret cikkszám 111/NE mm 55 mm 15 kg 43x43 mm /NE mm 66 mm 20 kg 43x43 mm

127 Bútorgörgők, ipari kerekek.12 n112/n Sajtolt acél keréktartó, forgó menetes csappal, fekete műanyag görgővel A következő felületeken alkalmazható: szőnyegpadló, járólap, parketta típus átmérő talpmagasság teherbírás csapméret cikkszám 112/N mm 5 mm 15 kg M8x30 mm /N mm 66 mm 20 kg M8x30 mm n222/n Sajtolt acél krómozott fix fémtalp, fekete műanyag görgővel A következő felületeken alkalmazható: szőnyegpadló, járólap, parketta típus átmérő talpmagasság teherbírás talpméret cikkszám 222/N mm 5 mm 15 kg 43x43 mm /N mm 66 mm 20 kg 43x43 mm n151 Sajtolt acél forgótalppal, fém görgő, gumiborítással, ferde tengelyű A görgők párban rendelhetők A következő felületeken alkalmazható: szőnyegpadló, járólap, parketta típus átmérő talpmagasság teherbírás talpméret cikkszám mm 6 mm 35 kg 35x35 mm n350 Acél forgótalppal, acél kerékpánt, fekete gumiabronccsal A következő felületeken alkalmazható: aszfalt, beton, műgyanta padló, kő típus átmérő talpmagasság teherbírás talpméret cikkszám 350/B mm 123 mm 85 kg 80x100 mm mm 18 mm 120 kg 80x100 mm n550 Sajtolt acéltartó és forgótalp, fehér műanyag kerék A következő felületeken alkalmazható: járólap, kő, beton, műgyanta padló típus átmérő talpmagasság teherbírás talpméret cikkszám mm 104 mm 5 kg 80x100 mm

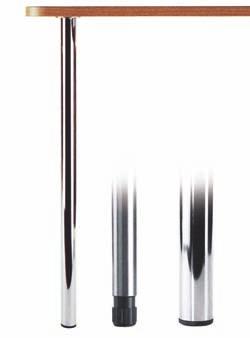

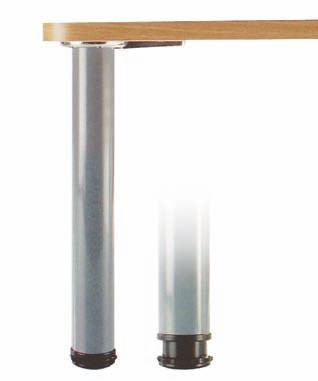

128 .128 Asztallábak 613 Fékezőgörgős asztalláb méret: ø60 mm magasság: 10 mm állíthatóság:+ 100 mm króm Asztalláb fémből méret: ø60 mm magasság: 1100 mm állíthatóság: + 30 mm szín: króm C magasság (mm) szín ipari 820 ipari 80 ipari fekete fehér Asztalláb garnitúra fémből méret: ø60 mm állíthatóság:+30 mm króm króm C acél antracit szürke RAL alumina alumina alumina

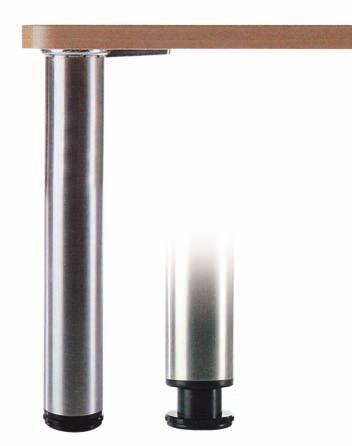

129 Asztallábak Alumina Alumínium asztalláb garnitúra méret: ø60 mm magasság: 690 mm állíthatóság: + 30 mm Alumina 1 Alumínium asztalláb garnitúra méret: ø60 mm magasság: 05 mm állíthatóság: + 30 mm Alumina 2 Alumínium asztalláb garnitúra méret: ø60 mm magasság: 05 mm állíthatóság: + 30 mm Quadra Alumínium asztalláb garnitúra négyszögletes keresztmetszeti méret: 60 x 60 mm magasság: 00 mm állíthatóság: +10 mm Crystal Alumínium asztalláb garnitúra, üveglapos asztalhoz méret: ø60mm magasság: 20 mm állíthatóság: +30 mm Asztalláb fémből méret: ø80 mm állíthatóság: + 30 mm Asztalláb magasság: 690 mm fekete antracit króm alumina Asztalláb magasság: 05 mm fekete króm C

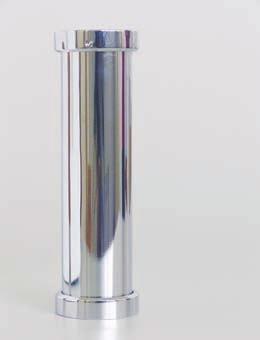

130 .130 Asztallábak, támasztólábak n680 Asztalláb garnitúra méret: ø80 mm magasság: 05 mm állíthatóság: +30 mm A furnérozott lábak nyers kivitelben készülnek, felületkezeléshez előkészítve. A szintetikus lábak fautánzatú fóliával bevontak. bükk furnér dió szintetikus n és DRT00 asztalláb garnitúrák méret: ø60 mm állíthatóság: +30 mm szín kód / magasság (mm) /10 DRT00/810 DRT00/80 DRT00/1100 króm matt nikkel alumínium fekete n380 támasztó láb méret: ø35 mm a hegesztett felfogató talp: ø60 mm magasság: 00, 800 mm állíthatóság: +30 mm vagy fix talppal anyag: króm magasság (mm) cikkszám 00 állítható fix állítható fix n605 támasztó láb garnitúra méret: ø50 mm hegesztett felfogató talppal magasság: 690 mm állíthatóság: +30 mm szín cikkszám fehér fekete króm n550 támasztó láb méret: ø50 mm állíthatóság: +30 mm csavar rögzítő betét fehér takarósapka A lábazathoz a csavart, a rögzítő betétet és a takaró sapkát külön kell rendelni. szín 100 mm 130 mm 150 mm 200 mm 250 mm króm acél antracit alumínium

131 Távtartós polcrendszer.131 ntávtartók méretre vágva rögzítő betétekkel szerelten hosszméret (mm) alumina króm ntávtartók 2 méteres szálban alumina alumina A távtartók (Ø 35) az alábbi rajzokon látható alkatrészek segítségével szerelhetők össze a polcokkal, illetve egymással. Polcvastagság max. 30mm 1. ábra 2. ábra 3. ábra nrögzítőtalp nmenetes szár nmenetes szár nrögzítő betét (1. ábra) tőcsavarhoz (1. ábra) Fém dübel a fejezet 118. oldalán található a távtartók összeépítéséhez (1. ábra) a szálban forgalmazott csövekhez ntalprögzítő betét ntalpcsavar nállítható talp nkúpos állítható talp (2. ábra) állítható talphoz (3. ábra) fekete ezüstszürke (2-3. ábra) fekete ezüstszürke (2-3. ábra)

132 .132 Konzolok ne5803 Egyenes konzol A szerelvénycsomag 1db konzolt és fa polcok felfogatására alkalmas szerelvényeket tartalmaz. méret: ø50 x 200 mm króm matt króm matt nikkel ne5801 Ferde konzol A szerelvénycsomag 1db konzolt és fa polcok felfogatására alkalmas szerelvényeket tartalmaz. méret: ø50 x 200 mm króm matt króm matt nikkel max. 15 kg nüvegrögzítő betét Az E5803-hoz nüvegrögzítő betét Az E5801-hez nk.wbp.z25 Egyenes konzol A szerelvénycsomag 2 db konzolt és fa polc felfogatására alkalmas szerelvényeket tartalmaz méret: ø50 x 250 mm antikolt nk.wbs.z25 Ferde konzol A szerelvénycsomag 2 db konzolt és fa polc felfogatására alkalmas szerelvényeket tartalmaz méret: ø50 x 250 mm antikolt

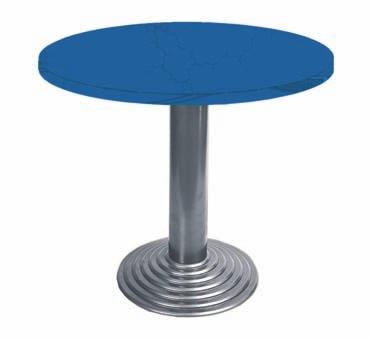

133 Bisztró asztallábak.133 nbrg45 acél - öntöttvas talp: ø450 mm laptartó konzol: 350x350 mm láb: ø120 mm magasság: 690 mm asztallap: max. ø800 mm nbrg45 DP acél - öntöttvas két szintes talp: ø450 mm dupla laptartó konzol: 200x200 mm láb: ø80 mm magasság: 860/1120 mm asztallap: max. ø00 mm nbqg40 acél - öntöttvas négyszögletes talp: 400 x 400 mm laptartó konzol: 350 x 350 mm láb: 80 x 80 mm magasság: 40 mm asztallap - négyszögletes: max. 600 x 600 mm kör alakú: max. ø800 mm szín RAL szám BRG45 BRG45 DP BQG40 antracit alumínium Rendelésre további színek is elérhetők: fényes fekete, matt fekete, fehér, sötétszürke. nmfmt01.fh - acél talp: ø 490 mm laptartó konzol: 240x240 mm láb: ø 80 mm magasság: 688 mm ajánlott asztallap átmérő: max. ø 1000 mm nmfmt02.fh - acél talp: ø 590 mm laptartó konzol: 240x240 mm láb: ø 120 mm magasság: 688 mm ajánlott asztallap átmérő: max. ø 1200 mm szín RAL szám MFMT01.FH MFMT02.FH alumínium antracit * * fehér * * fekete fényes * * fekete matt * * sötétszürke * * *rendelésre

134 .134 Bisztró asztallábak nbrt55 - alumínium talp: ø550 mm laptartó konzol: 562x562 mm láb: ø50 mm magasság: 20 mm asztallap: max. ø800 mm szín: króm nbrt48 - alumínium talp: ø480 mm laptartó konzol: 413x413 mm láb: ø50 mm magasság: 20 mm asztallap: max. ø00 mm szín: króm nbrt55 DP - alumínium talp: ø550 mm laptartó konzol: 420x420 mm láb: ø50 mm magasság: 1140 mm asztallap: max. ø00 mm szín: króm nbrt48 DP - alumínium talp: ø480 mm laptartó konzol: 420x420 mm láb: ø50 mm magasság: 1140 mm asztallap: max. ø600 mm szín: króm ntőkesúly 48 A BRT lábakhoz külön rendelhető, a lábak stabilitását növeli. súly: 5,5 kg

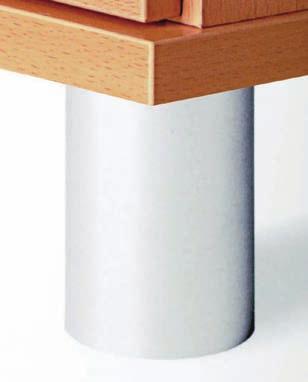

135 Szekrénylábak Műanyag design lábak.135 n062 n068 n063 n H = 65 mm 56x56 / ø32 mm állíthatóság: +8 mm csapméret: ø8x10 mm furattávolság: 64 mm teherbírás: max. 100 kg H = 60 mm ø50 mm/ø43 mm állíthatóság: +8 mm csapméret: ø10x10 mm teherbírás: max. 100 kg króm H = 0 mm ø62 mm/ø48 mm állíthatóság: +8 mm csapméret: ø10x10 mm teherbírás: max. 100 kg króm H = 44 mm ø43 mm/ø43 mm állíthatóság: +8 mm csapméret: ø10x10 mm teherbírás: max. 100 kg króm fekete arany alumínium alumínium fehér alumínium matt nikkel matt nikkel króm matt nikkel fekete alumínium fekete fehér matt nikkel fehér n8022/46 n8110/0 n0865 nart 16 H = 46 mm 4x4 mm furattávolság: 32 mm teherbírás: max. 250 kg króm H = 0 mm 62x62 (46x46 mm) furattávolság: 32 mm teherbírás: max. 200 kg méret: ø43mm / ø60 mm talpméret: 61 x 61 mm állíthatóság: +10 mm teherbírás: max. 80 kg H =120 mm ø45 mm/ø50 mm állíthatóság: +10 mm teherbírás: max. 150 kg m. alumínium alumínium króm H = 90 mm matt nikkel matt nikkel alumínium acél króm matt nikkel alumínium bükk H = 139 mm cseresznye acél alumínium nhorganyzott lábrögzítő csavar Art 16-hoz, M8x A maximált teherbírás teljesen zárt állapotra érvényes!

136 .136 Szekrénylábak Műanyag design lábak nart 66 H = 110 mm 50x50 / 24x24 mm állíthatóság: +8 mm teherbírás: max. 150 kg m. alumínium matt nikkel nart 6 H = 115 mm 80x80 / ø45 mm állíthatóság: +8 mm teherbírás: max. 150 kg m. alumínium matt nikkel n24 H=20 mm/60x60 mm teherbírás: max. 150 kg szín: alumínium n145/a H= 33/ø 38 mm teherbírás: max. 150 kg szín: alumínium M8-as csavarral n/r H= 110 mm/33x33 mm állíthatóság: 4 mm teherbírás: max. 150 kg szín: alumínium n0/r H= 110 mm/40x40 mm állíthatóság: 4 mm teherbírás: max. 150 kg szín: alumínium

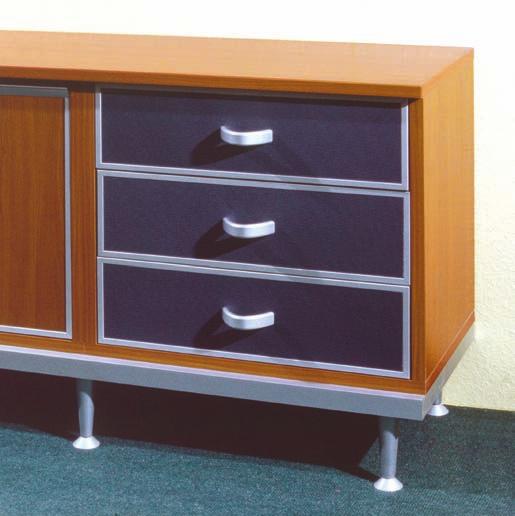

137 Szekrénylábak Fa- és fém design lábak R R-1553 RAD-16 H = 94 mm, állíthatóság +5 mm méret: ø=60 mm csapméret: M8x12 mm teherbírás: 800 kg bükk tölgy H = 0 mm méret: ø=50 mm csapméret: M8x20 mm teherbírás: 00 kg bükk tölgy juhar H= 49 mm/40x40 mm furat: ø 5 mm teherbírás: max. 200 kg wenge olasz alma bükk H=50 mm/101x101 mm V=30 mm furat: ø 6 mm teherbírás: max. 200 kg wenge olasz alma bükk H=98 mm állíthatóság +5 mm méret: ø=40/50 mm furat: M8 mm teherbírás: max. 200 kg cseresznye juhar olasz alma olasz alma wenge Színek: Rögzítőtalp WM 08 a lábhoz H=13 mm méret: 90x90 mm szürke bükk tölgy juhar olasz alma wenge EM-0-A talpméret: 43x43 mm állíthatóság: 5 mm H=50 mm teherbírás: max. 100 kg króm matt króm H=80 mm teherbírás: max. 130 kg króm matt króm H=100 mm teherbírás: max. 160 kg króm matt króm EM-08-A hajlított H=112 mm talpméret: 60/64 mm állíthatóság: 3 mm teherbírás: max. 180 kg króm matt króm

138 .138 Szekrénylábak Műanyag lábak 450 Műanyag szekrényláb H =100, 120, 150 mm állíthatóság: -5 és +20 mm teherbírás: 250 kg H= 100 mm fekete fehér H= 120 mm fekete H= 150 mm fekete Műanyag szekrényláb H= 65, 80, 100, 120, 150 mm állíthatóság: +15 mm teherbírás: 230 kg szín: fekete 65 mm mm mm mm mm T4 Műanyag szekrényláb H =100 mm állíthatóság: -5 és +20 mm teherbírás: 250 kg talp: 840 V1 fekete T2 Műanyag szekrényláb H = 100, 120, 150 mm állíthatóság: -5 és +20 mm teherbírás: 250 kg Talp: 835 KO; 835 NO; 835 L5 szín: fekete 100 mm mm mm NO Műanyag talp 450 T2 szekrénylábhoz fekete V1 Műanyag talp 450 T4 szekrénylábhoz fekete KO Műanyag talp 450 T2 szekrénylábhoz fekete L5 Műanyag talp 450 T2 szekrénylábhoz fekete

139 Szekrénylábak Fém szekrénylábak, kiegészítő /H-95 Fém szekrényláb H=95 mm állíthatóság: +15 mm teherbírás: 230 kg ø Fém szekrényláb H = 100, 120, 150 mm állíthatóság: -5 és +20 mm teherbírás: 250 kg magasság 100 mm mm mm Fém szekrényláb H = 60, 100, 150, 200 mm állíthatóság: +15 mm teherbírás: 230 kg 60 mm mm mm mm T6 Fém szekrényláb H = 100, 150 mm állíthatóság: +15 mm teherbírás: 230 kg Talp: 825 E1 100 mm mm Csavarral rögzíthető klip talp anyag: műanyag E1 Fém talp 323 T6-os szekrénylábakhoz Csapos klip talp anyag: műanyag Lábazattartó klip anyag: acél

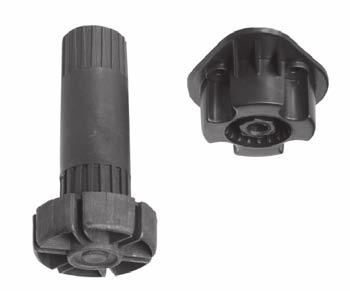

140 .140 Szekrénylábak Műanyag lábak, kiegészítők 02A100NR, 02A 120NR, 02A150NR Műanyag szekrényláb H = 100, 120, 150 mm állíthatóság: -5 és +15 mm teherbírás: 250 kg L Ø \31.A Serie 31 Műanyag szekrényláb H = 100, 120, 150 mm állíthatóság: -5 és +18 mm teherbírás: 250 kg 100 mm mm mm mm ,5 120 mm mm \ Felfogató talp csap nélkül Lábazattartó klip + talp csavarral vagy nútba rögzíthető anyag: műanyag Lábazattartó klip egyenes és íves műanyag lábazatelemekhez anyag: műanyag Lábazatcsavar + takaró 02A100NR, 02A 120NR, 02A150NR műanyag szekrénylábhoz Műanyag szekrényláb leszerelhető talppal Ø28 Ø48 9 max H=9-125 mm teherbírás: 150 kg magasság: mm szín: fekete Ø Lábazattartó klip + talp csavarral rögzíthető anyag: műanyag

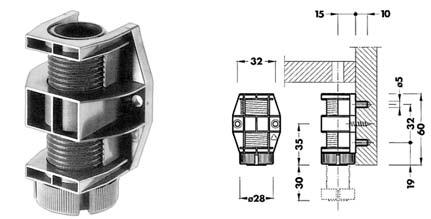

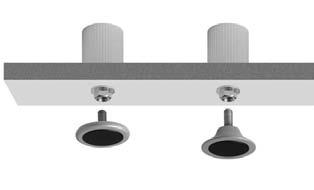

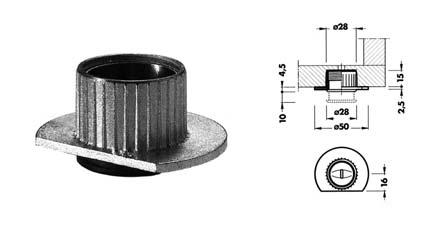

141 Szintezőlábak Fém és műanyag szintezőlábak.141 n300 Beütős szintező szekrényláb H = 30 mm állíthatóság: +20 mm teherbírás: 100 kg anyag: fém-műanyag n300 Befúrós szintező szekrényláb H = 30 mm állíthatóság: +20 mm teherbírás: 100 kg anyag: fém-műanyag n302 Szintező szekrényláb H = 60 mm állíthatóság: +30 mm teherbírás: 80 kg anyag: műanyag n306 Szintező szekrényláb H = 52 mm állíthatóság: +25 mm teherbírás: 300 kg anyag: fém n305 Szintező szekrényláb H = 32,5 mm állíthatóság: +20 mm teherbírás: 400 kg anyag: fém-műanyag n304 Szintező szekrényláb H = 19,5 mm állíthatóság: +10 mm teherbírás: 200 kg anyag: fém-műanyag

142 .142 Ragasztószalagos rögzítéstechnika n4965 Kétoldalt tapadó ragasztószalag dekorációs profilok, díszlécek, gumiprofilok rögzítésére hordozó: PET vastagság: 205 μm szélesség: 19 mm hosszúság: 50 m szín: áttetsző n490 Kétoldalt öntapadó, magas tapadóerejű ragasztószalag fa- és műanyag keretek rögzítésére hordozó: PVC vastagság: 240 μm szélesség: 19 mm hosszúság: 50 m szín: fehér n4952 Vastag hab hordozójú, kétoldalas ragasztószalag magas szakítószilárdságú, tükrök, szegélyek rögzítésére hordozó: PE hab vastagság: 1150 μm szélesség: 19 mm hosszúság: 50 m szín: fehér n4613 Erős hobby szalag egyenetlen felületeknél is használható, jól téphető, panelek illesztésére is alkalmas hordozó: szöv. PET vastagság: 230 μm szélesség: 48 mm hosszúság: 50 m szín: ezüst n50524 Alumínium védőszalag öregedésálló, nedvességzáró hőállóság: -50 C C vastagság: 0 μm szélesség: 50 mm hosszúság: 50 m szín: alumínium n4323 Általános célú maszkolószalag maszkoláshoz, könnyű csomagok lezárásához és ideiglenes rögzítéshez hordozó: kreppelt papír vastagság: 130 μm szélesség: 19 mm hosszúság: 50 m szín: sárga
