Gyártmányismertetö. Harmonika vasalatok. Alkalmazás. Normál színek

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "Gyártmányismertetö. Harmonika vasalatok. Alkalmazás. Normál színek"

Valéria Faragóné
8 évvel ezelőtt
Látták:

1 Gyártmányismertetö Harmonika vasalatok Alkalmazás A G.U-harmonika vasalatok alkalmazási területe: 3- tól 7 szárnyú homlokzati harmonika ablakok és ajtók futósínekkel és vezetösínekkel. Kivitel G.U-922 harmonika vasalatok Alulfutó kivitel 80 kg egyenkénti szárnysúlyig, 4 görgös kocsikkal mm ütközöperem vastagsághoz, + 4 mm vagy - 1,5 mm magassági állítási lehetöséggel. Futókocsik görgös csapágyazással és müanyag burkolattal. Nem zárható rúdzár 15 mm mérettel, vagy mm mérettel, zárható rúdzár mm mérettel. SZSZ: mm, SZM: mm G.U-925 harmonika vasalatok Függesztett (esetleg átmenö küszöbös) kivitel 80 kg egyenkénti szárnysúlyig, 4 görgös kocsikkal mm ütközöperem vastagsághoz, + 4 mm vagy - 1,5 mm magassági állítási lehetöséggel. Futókocsik görgös csapágyazással és müanyag burkolattal. Nem zárható rúdzár 15 mm mérettel, vagy mm mérettel, zárható rúdzár mm mérettel. SZSZ: mm, SZM: mm Kilincsek Az aluminium kilincsek rejtett rögzítésüek, erös reteszeléssel ellátva. A G.U-922 und G.U-925 vasalatok normál DIRIGENT F, vagy a zárható DIRIGENT T-F kivitellel szerelhetök. P 1213 futósínek Aluminium-futosínek, normál és egyedi kivitelü szerkezetekhez. Vezetösín P 1381 Aluminium-vezetösínek, a szerkezetek felsö vezetéséhez. A vasalatok alkalmazása különbözö profilokhoz A vasalatgarnitúrák az egyes profilokhoz tartozó pántokkal és profiltól függö zárfogadókkal szerelendök. Normál színek A harmonika vasalatok látszó részei az alábbi színekben szállíthatók: EV 1 Látszó aluminium-vasalatelemek eloxáltak, takarók szürkék UC 5 Látszó aluminium-vasalatelemek sötétbarna eloxáltak, takarók sötétbarnák Fehér látszó aluminium-vasalatelemek ezüstszínü eloxiáltak, takarók fehérek Anyagok, korrózió elleni védelem A vasalatelemek jó minöségü acél, horganyöntvény es alu. ötvözetböl készülnek. Az alapanyagtól függöen horganyzottak, kromátozottak, eloxáltak, vagy festettek. Rövidítések a katalógusban b. Balos CSE Csomagolási egység j. Jobbos KM Kilincsmagasság K Z Középzáródás P Z Profilcilinder Se Biztonsági vasalat S Z M Szárny falc magasság SZSZ Szárny falc szélesség S Z V Szárny vastagság TKM Tok külméret TBM Tok falc belméret Megrendelési számok Például Megr. szám * Cikkszám Méret L - Balos R - Jobbos Balosként és jobbosként is alkalmazható Rozettarögzítövel szállítva Eloxált EV 1 / ezüst színü Eloxált EV 2 / újezüst színü Sárga horganyzott és kromátozott ill. réz polírozott Eloxált UC 3 / középbarna Eloxált UC 5 / sötétbarna Fekete Fehér 44

Futókocsik görgös csapágyazással és müanyag burkolattal. Nem zárható rúdzár 15 mm mérettel, vagy 25-50 mm mérettel, zárható rúdzár 25-50 mm mérettel. SZSZ: 400-900 mm, SZM: 850-2350 mm G.

2 Szárnyelrendezés Harmonika vasalatok Fa-, és alu-fa ablakokhoz ajtókhoz Szárnyelrendezés 321-töl 651 sémákhoz nyíló, vagy bukó-nyíló szélsö szárnyakkal Séma 321 [1] 2 harmonika szárny 1 bukó-nyíló szárny Séma harmonika szárny 1 nyílószárny Séma 431 [1] 2 harmonika szárny 1 váltószárny, 1 bukó-nyíló szárny Séma 541 [1] 1 bukó-nyíló szárny Séma 651 [1] 1 váltószárny, 1 bukó-nyíló szárny Séma nyílószárny Séma váltószárny, 1 nyílószárny Megjegyzés: [1] A szélsö átmenö szárny nyíló vagy bukó-nyíló is lehet harmonika pántokkal és nyílószárny vasalattal JET nyílószárny vasalattal Séma nyílószárny 45

szárny Séma 541 [1] 1 bukó-nyíló szárny Séma 651 [1] 1 váltószárny, 1 bukó-nyíló szárny Séma 550 1 nyílószárny Séma 633 1 váltószárny, 1 nyílószárny

3 Szárnyelrendezés Harmonika vasalatok Fa-, és alu-fa ablakokhoz ajtókhoz Szárnyelrendezés 743-tól 770 sémákhoz nyíló, vagy bukó-nyíló szélsö szárnyakkal Szárnyelrendezés 220-tól 660 sémákhoz Séma 761 [1] 6 harmonika szárny 1 bukó-nyíló szárny Séma 220 [2] 2 harmonika szárny Séma harmonika szárny 1 nyíló szárny Séma 440 [2] Séma harmonika szárny 1 nyíló szárny Megjegyzés: [1] A szélsö átmenö szárny nyíló vagy bukó-nyíló is lehet harmonika pántokkal és nyílószárny vasalattal JET nyílószárny vasalattal Megjegyzés: [2] Az átmenö szárnyak zárása JET-középzárakkal Séma 660 [2] 6 harmonika szárny Rajzszám: 220, 440, 660 sémák-hoz Nr a módosított profilozáshoz 46

harmonika szárny 1 nyíló szárny Megjegyzés: [1] A szélsö átmenö szárny nyíló vagy bukó-nyíló is lehet harmonika pántokkal és nyílószárny vasalattal JET nyílószárny

4 Választható alkatrészek Harmonika vasalatok Fa-, és alu-fa ablakokhoz ajtókhoz Vezetösín P 1410 Harmónika sorrendszabályozó csomag K * Tartólap K3 Futósín P 1213 Lezáró b L-* Takarósín P 1391 Tartó Profil csomag G.U-925 alul belül. és kívül síkbanfekvö TKM mm Rendelésszám K * K * K * K * Lezáró j R-* Lezárókupak peremrúdzár emelökarhoz Rúdvezetö Harmonika vasalatok Fa-, és alu-fa ablakokhoz ajtókhoz Szárnypántok 5 PVC-takaró PVC-takaró Például: A/B = 17/40 Szárnypánt 17/40 K Takarócsomag K * Fúrósablon * = -5: barna, -7: fehér, -1: alu.natur Megjegyzés: 1 doboz szárnypánt 3 db pántot tartalmaz, a pánttakaró külön rendelendö, a pánttakaró doboz 3 pánthoz elegendö takarót tartalmaz 47

és kívül síkbanfekvö TKM mm Rendelésszám -2960 K-14679-30-0-* 2961-3960 K-14679-40-0-* 3961-5000 K-14679-50-0-* 5001-6700 K-14679-67-0-* Lezáró j.

5 GU 922 Harmonika vasalat Fa ajtókhoz ablakokhoz, befelényíló alulfutó kivitel, nyílószárnnyal Felsõ sín P 1381 Zárfogadó profil szerint Véglezáró * Zárássorrend szabályzó Takaró sín P 1226 Sarokváltó Vezetögörgö Sarokpánt R-1 Takaró R-* Rúdkizáró Rúdkizáró Alátét Alkalmazási tartomány: Szárnyszélesség Szárnymagasság Maximális szárnysúly mm mm 80 kg Szárnypánt Szárnypánt Pántcsap Takaró * Takaró * Zárfogadó Rúdzár 15 KV Rúdzár 15 GV Euro falcrúdzár Sarokváltó Rúdzárfordító Sarokpánt L-1 Takaró L-* Zárfogadó profil szerint Futókocsi * Futósín P

Szárnymagasság Maximális szárnysúly 400-900 mm 850-2350 mm 80 kg Szárnypánt 6-25352-00-0-1 Szárnypánt 6-25353-01-0-1 Pántcsap 9-32527-00-0-1 Takaró 9-32526-00-0-* Takaró 9-32525-01-0-*

6 GU 922 Harmonika vasalat Fa ajtókhoz ablakokhoz, befelényíló alulfutó kivitel, nyílószárnnyal Vasalatszükséglet tok külméret és szárnymagasság szerint, 321-töl 770 jelü sémákhoz Mennyiség Megnevezés Megr. szám Alapkészlet G.U-922 K * Pántdoboz 17/40 (3 db pánt) K Takarócsomag pánthoz K * Alátétcsomag (3 pánthoz ) K * Zárássorrendszabályzó K * Kilincs DIRIGENT-F **-*-* S.f. csavar M 5 x Rúdzár 15 GV S Z M Elölap KZ KM Falcrúdzár Euro S Z M Elölap K Z KM Falcrúdzár kizáró Euro Zárfogadó falcrúdzárra SZM alternativ: Rúdzár GV, zárható S Z M Elölap K Z KM Belsö rozetta * S.f. csavar M 5 x Sarokváltó, záródás alul és felül Profilcsomag G.U-922 Tok külméret [1] K * K * K * K * Zárfogadó profil szerint SZM Alternatívaként zárszerkezet rúdzárfordítóval Rúdzár 15 KV SZM Elölap KZ KM Megrend.szám alternativ: Rúdzár zárható SZM Elölap KZ KM Megrend.szám Rúdkizáró felül Rúdzárfordító alul Sarokváltó, záródás alul és felül Felsõ lezáró Alsó lezáró

U-922 K-13204-00-0-* 3 3 4 5 5 5 6 6 7 7 7 Pántdoboz 17/40 (3 db pánt) K-13205-01-0-3 3 3 4 5 5 5 6 6 7 7 7 Takarócsomag pánthoz K-15392-00-0-* 2 1 2 2 2 1 2 2 2 2 1 Alátétcsomag (3 pánthoz )

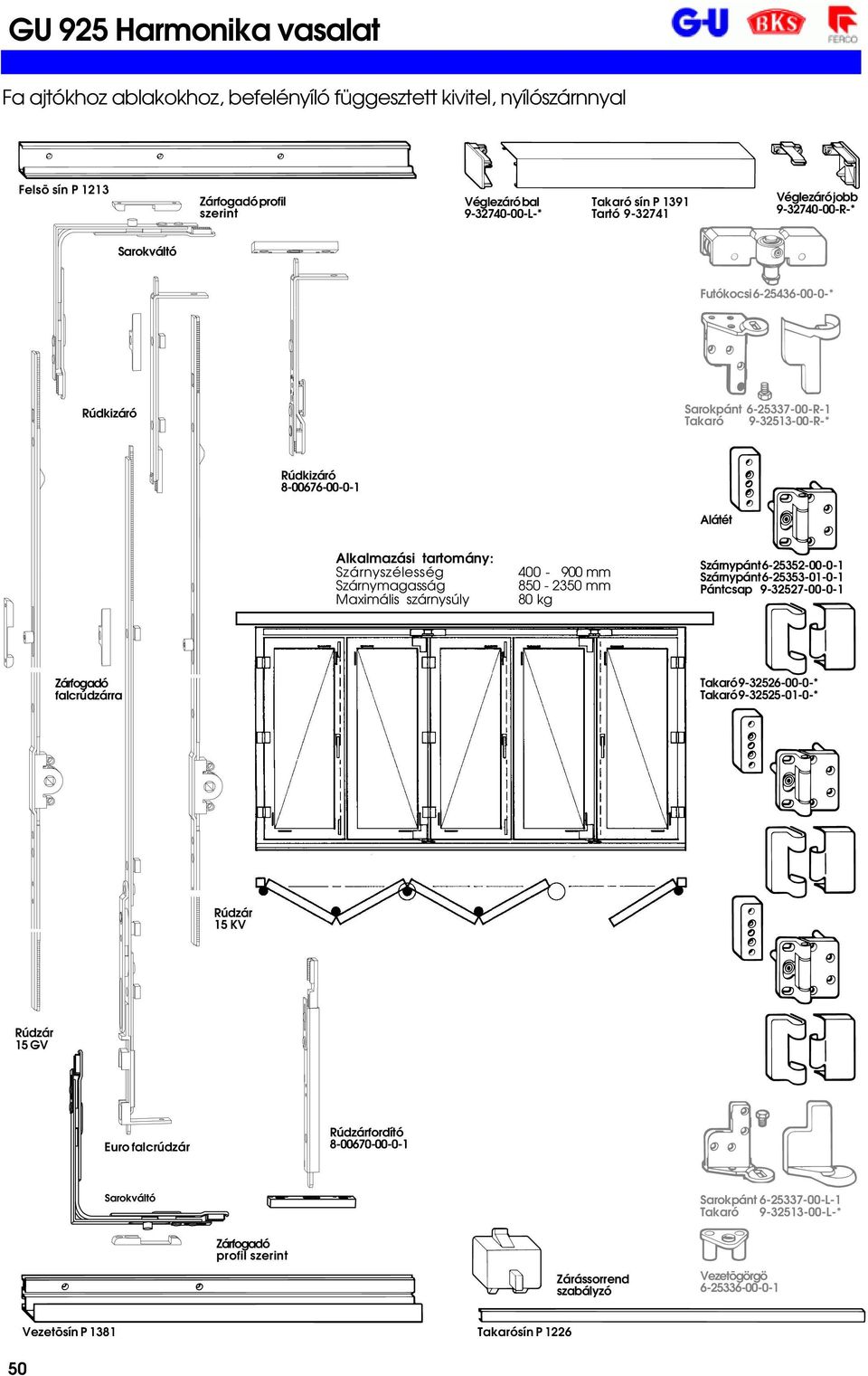

7 GU 925 Harmonika vasalat Fa ajtókhoz ablakokhoz, befelényíló függesztett kivitel, nyílószárnnyal Felsõ sín P 1213 Zárfogadó profil szerint Véglezáró bal L-* Takaró sín P 1391 Tartó Véglezáró jobb R-* Sarokváltó Futókocsi * Rúdkizáró Sarokpánt R-1 Takaró R-* Rúdkizáró Alátét Alkalmazási tartomány: Szárnyszélesség Szárnymagasság Maximális szárnysúly mm mm 80 kg Szárnypánt Szárnypánt Pántcsap Zárfogadó falcrúdzárra Takaró * Takaró * Rúdzár 15 KV Rúdzár 15 GV Euro falcrúdzár Rúdzárfordító Sarokváltó Sarokpánt L-1 Takaró L-* Zárfogadó profil szerint Zárássorrend szabályzó Vezetõgörgö Vezetõsín P 1381 Takarósín P 1226

Szárnymagasság Maximális szárnysúly 400-900 mm 850-2350 mm 80 kg Szárnypánt 6-25352-00-0-1 Szárnypánt 6-25353-01-0-1 Pántcsap 9-32527-00-0-1 Zárfogadó falcrúdzárra Takaró 9-32526-00-0-* Takaró

8 GU 925 Harmonika vasalat Fa ajtókhoz ablakokhoz, befelényíló függesztett kivitel, nyílószárnnyal Vasalatszükséglet tok külméret és szárnymagasság szerint, 321-töl 770 jelü sémákhoz Mennyiség Megnevezés Megr. szám Alapkészlet G.U-922 K * Pántdoboz 17/40 (3 db pánt) K Takarócsomag pánthoz K * Alátétcsomag (3 pánthoz ) K * Zárássorrendszabályzó K * Kilincs DIRIGENT-F **-*-* S.f. csavar M 5 x Rúdzár 15 GV S Z M Elölap KZ KM Falcrúdzár Euro S Z M Elölap K Z KM Falcrúdzár kizáró Euro Zárfogadó falcrúdzárra SZM alternativ: Rúdzár GV, zárható S Z M Elölap KZ KM Belsö rozetta * S.f. csavar M 5 x Sarokváltó, záródás alul és felül Profilcsomag G.U-925 Tok külméret [1] K * K * K * K * Zárfogadó profil szerint SZM Alternatívaként zárszerkezet rúdzárfordítóval Rúdzár 15 KV SZM Elölap KZ KM Megrend.szám alternativ: Rúdzár zárható SZM Elölap KZ KM Megrend.szám Rúdkizáró felül Rúdzárfordító alul Sarokváltó, záródás alul és felül Felsõ lezáró Alsó lezáró

U-922 K-13269-00-0-* 3 3 4 5 5 5 6 6 7 7 7 Pántdoboz 17/40 (3 db pánt) K-13205-01-0-3 3 3 4 5 5 5 6 6 7 7 7 Takarócsomag pánthoz K-15392-00-0-* 2 1 2 2 2 1 2 2 2 2 1 Alátétcsomag (3 pánthoz )
