1 Gyártmányismertetö Külsõ szerelésü távnyitók Alkalmazás Rászerelhetö távnyitó alkalmazási területei: Bukó- vagy billenö ablak 1-, vagy többszárnyú kialakításban Szellöztetö- és füstelszívó berendezések csoportja Kivitel VENTUS F 200 távnyitó Síkban müködtetö kialakítás, vízszintesen elhelyezkedö ollókkal, négyszögletes, sarkított, félkör-, szegmensíves bukó ablakokhoz. A mozgató rudazat alumínium-profillal letakarva. Müködtetési variációk Kézikar Kézikar és rúd áttétel Függöleges csavarmeghajtás fix- vagy levehetö csuklós karral Sarok csavarmeghajtás fix- vagy levehetö csuklós karral Függöleges- vagy sarok csavarmeghajtás, rúd áttétellel Elektromos müködtetés külön- és csoportos vezérléshez Szellöztetö berendezések csoportja A nyílódó szárny mozgatását ELTRAL elektromos müködtetö végzi. Elektromos müködtetés esetén lehetöség van pótlólagosan egyedi müködtetésre is. Füst- és légelszívó berendezések Ezen RWA berendezésekhez a katalógusban rendelkezésre áll az ELTRAL 24 V elektromos müködtetö. Alapszínek EV-1-színü Aluminiumdarabok natur színre eloxáltak A többi látható alkatrész világos ezüst színü UC-3-színü Aluminiumdarabok középbronz színre eloxáltak A többi látható alkatrész középbarna színü UC-5-színü Aluminiumdarabok sötétbronz színre eloxáltak A többi látható alkatrész sötétbarna színü Fehér Aluminiumdarabok fehérre lakkozottak A többi látható alkatrész fehér színü Alapanyag, korrozióvédelem Az egyes vasalatalkatrészek jó minöségü acél-, horgany- és alumínium ötvözetekböl készülnek. Az anyag fajtája szerint ezek a részek horganyzottak, krómozottak, illetve eloxáltak. Rendelésszám Példa Rendelésszám Cikkszám Nagyság L - bal oldalon R - jobb oldalon Kétoldalas F 1/EV 1, natúr szín, ill. ezüst színü F 2/EV 2, újezüst, ill. újezüst színü F 3, réz- ill. aranyszínü, sárgított -kromatizált- (A fém részek) UC 3, középbronz, ill. középbarna A F 4, bronz, ill. bronzszínü UC 5, sötétbronz, ill. sötétbarna Fekete Fehér (RAL 9016) * Választható felületkezelés (lásd. Árlistán) Rövidítések és rendelési méretek B Teljes szárnyszélesség B - E Parapetmagasság a nyitókar végéig Parapetmagasság a csuklós kar végéig (kihajtva) D Vonórúd közepe a szárny külsö éléig E - B Szárny felsö éle a parapetmagasságig, a müködt. oldalon sarkított és szegmensíves ablakoknál E - E Szárny felsö éle a nyitókar végéig, a müködt.oldalon Szárny felsö éle a csuklós kar végéig, a müködt. oldalon (kihajtva) sarkított és szegmensíves ablakoknál F B Szárnyszélesség F B s Szárnyszélesség sarkított ablakoknál F H Szárnymagasság FHf Szárnymagasság sarkított ablakoknál O-B Szárny felsö éle a parapetig O-E Szárny felsö éle a nyitókar végéig Szárny felsö éle a csuklós kar végéig (kihajtva) Ö Nyitás szélesség r Sugár t Káva mélység U - B Szárny alsó éle a parapetmagasságig Félköríves rész a parapetig, félköríves ablaknál U - E Szárny alsó éle a nyitókar végéig Szárny alsó éle a kurbli végéig (kihajtva) Félköríves rész a nyitókar végéig Félköríves rész a csuklós kar végéig (kihajtva) ü Ablakpárkány kiemelkedés x Beépítési magasság függöleges- és derékszög zárhoz y Szárnyvisszaállás kifelenyíló ablakoknál z Szárnyak közti távolság, több szárnyú ablakok esetén Használat Vasalat Szárnyszéles. Szárnymagas. Nyítás- Löket O-E Helyszükséglet Rúd Alap Méret FB Méret FH szélesség mm gyáriszám mm min. mm mm mm min. mm oldalt felül Ø mm VENTUS F [1] [1] 50 [1] [2] VENTUS F [1] 70 [1] [1] Alapkialakítás [2] Ha a rúd lánccal kerül felhasználásra

2 Ventus F200 / F300 Rendelhetõ alkatrészek tartozékok VENTUS F 200 távnyitó VENTUS F200 T-sarok csomag Löket 40 mm * Elfordítható kar Löket 50 mm K * Tartozék a mozgató rúdazathoz, Ø 8 mm, kiakadás gátlóval * csapágy 2 Rúd csapágy Alátét, hajlított szárnytámaszhoz Rúd csatlakozás T-takaró * Alátét, feszítö csappal T-sarok Csatakozó lemez Lánc, rúd csatlakozással VENTUS F 200 T-sarok csomag K * Toldó bilincs Rúd vezetö Rúd vezetö áttételhez * VENTUS F 300 távnyitó VENTUS F300 T-sarok csomag profil *, kiakadásgátlóval * Alátét szárnytámaszhoz Alátét szárnytámaszhoz T-sarok Löket 50 mm * Elfordítható kar Löket 50 mm K * Löket 70 K * Rúd vezetö VENTUS F 300 T-sarok csomag K * Tartozék a mozgató rúdazathoz, Ø 10 mm Toldó bilincs Rúdvezetö Alkalmazás Megnevezés Rendelésszám Elektromos müködtetéshez Billenökapcsoló "KI-STOP-BE«1pólusú, vakolatra pólusú, süllyesztett Elektromos müködtetéshez Nyomókapcsoló "KI-STOP-BE«vakolatra süllyesztett

3 os müködtetés Saroktakaró * Véglezáró Hajlított szárnytámasz Lánc, rúdcsatlakozással Sarok * csapágy Rúdcsapágy = 2 db alacsony * lapos * Húzórúd Vasalatszükséglet, ollószám szerint karos nyitás esetén, 1-4n sémákhoz 1 2n 3n 4n VENTUS F 200 alapcsomag karral - K * VENTUS F 200 nyitóolló csomag VENTUS F 200 szárnytámasz csomag alacsony lapos Húzó-és keresztrúd gyártható: profil gyártható: profil, méret 18 Hossz 1800 mm * profil, méret 33 Hossz 3050 mm * lehetöség: profil, méret 60 Raktári hoszz 6000 mm * * 78

4 Függöleges és sarok csavarmeghajtás Saroktakaró * profil Véglezáró Hajlított szárnytámasz Lánc, rúdcsatlakozással Sarok * csapágy Rúdcsapágy = 2 db alacsony * lapos * 1 Csatlakozórúd Lökethatároló Löket Függ. csavarmeghajtás Modell A Rögzítöcsap 1 Csavar Csuklós meghajtás Függ. csavarmeghajtás csomag K * 1 Kettös csuklós meghajtás Csapágy Csavár Sarok csavarmeghajtás csomag K * Vasalatszükséglet, ollószám szerint függöleges csavarmeghajtás esetén, 1-4n sémákhoz 1 2n 3n 4n VENTUS F 200 alapcsomag kar-, K * VENTUS F 200 nyitóolló csomag VENTUS F 200 szárnytámasz csomag alacsony lapos gyártható: Rúd Ø 8, méret 06 Hossz 600 mm profil gyártható: profil, méret 06 Hossz 800 mm * profil, méret 18 Hossz 1800 mm * profil, méret 33 Hossz 3050 mm * lehetöség: profil, méret 60 Raktári hossz 6000 mm * Függ. csavarmeghajtás csomag, Modell A K Csukló hajtórúd Rögzítöcsap 1 Hajtórúd vezetö Csukló csomag K Csuklós kar * 1 tartó * 1 Rögzítöcsap 1 Tájoló Rögzítöcsap Tájoló csomag K Vasalatszükséglet, ollószám szerint sarok csavarmeghajtás esetén, 1-4n sémákhoz 1 2n 3n 4n VENTUS F 200 nyitóolló csomag VENTUS F 200 szárnytámasz csomag alacsony lapos gyártható: Rúd Ø 8, méret 06 Hossz 600 mm profil gyártható: profil, méret 06 Hossz 800 mm * profil, méret 18 Hossz 1800 mm * profil, méret 33 Hossz 3050 mm * lehetöség: profil, méret 60 Raktári hossz 6000 mm * Függ. csavarmeghajtás csomag, Modell A K Tartozékcsom. sarokcsav. meghajtás, Mod. A K * Hajtókar csomag K * Hajtókar rúd * Vasalatszükséglet hajtokarhoz és tartozékhoz, a-h kialakítás alapján függöleges- és sarok csavarmeghajtás esetén Kialakítás Megnevezés Rendelésszám abcde f gh Hajtókarrúd gyártható: Alumín. Raktári hossz 5000 mm * Hajtókar csomag K * Csukló csomag hajtókarrúd K Tájoló csomag K

5 ELTRAL elektromos müködtetö, oldalt-felül Saroktakaró * profil Véglezáró Hajlított szárnytámasz ELTRAL S 230 L Lánc, rúdcsatlakozással Sarok Csatlakozórúd Lezáró * csapágy Rúd csapágy = 2 db alacsony * lapos * Vasalatszükséglet, ollószám szerint ELTRAL oldalsó el. müködtetésü távnyitó esetén, 1-4n sémákhoz 1 2n 3n 4n VENTUS F 200 alapcsomag kar-, K * VENTUS F 200 nyitóolló csomag VENTUS F 200 szárnytámasz csomag alacsony lapos gyártható: Rúd Ø 8, méret 06 Hossz 600 mm profil gyártható: profil, méret 06 Hossz 800 mm * profil, méret 18 Hossz 1800 mm * profil, méret 33 Hossz 3050 mm * lehetöség: profil, méret 60 Raktári hossz 6000 mm * ELTRAL elektr. müködtetö S 230 L/ * lehetöség: ELTRAL elektr. müködtetö S 24 L/ * Csatlakozórúd, Ø 8 mm, B = ELTRAL S 230 L profil Hajlított szárnytámasz Csatlakozórúd Csatlakozó rész csomag K ELTRAL 300 Csatlakozórúd Csatlakozó rész csomag K Csatlakozó elem Csatlakozó elem * csapágy alacsony * lapos * Vasalatszükséglet, ollószám szerint ELTRAL felsö el. müködtetésü távnyitó esetén, 1-4n sémákhoz 1 2n 3n 4n VENTUS F 200 nyitóolló csomag VENTUS F 200 szárnytámasz csomag alacsony lapos gyártható: Rúd Ø 8, méret 06 Hossz 600 mm profil gyártható: profil, méret 06 Hossz 800 mm * profil, méret 18 Hossz 1800 mm * profil, méret 33 Hossz 3050 mm * lehetöség: profil, méret 60 Raktári hossz 6000 mm * ELTRAL elektr. müködtetö S 230 L * lehetöség: ELTRAL elektr. müködtetö S 24 L * lehetöség: ELTRAL elektr. müködtetö S 230 E * Csatlakozó rész csomag S 230, B = K lehetöség: ELTRAL elektr. müködtetö 300 E * lehetöség: ELTRAL elektr. müködtetö 300/ * lehetöség: Csatlakozó rész csomag, B = K

6 os müködtetés oldalsó pótzáródással Saroktakaró * profil Lánc, rúdcsatlakkozással Sarok * csapágy Rúdcsapágy = 2 db Lánc, rúdcsatlakkozással Sarok lánc Hajlított szárnytámasz alacsony * lapos * Zárórész profil * profil Záróelem * Vasalatszükséglet, ollószám szerint, 1-3n sémákhoz 1 2n 3n VENTUS F 200 alapcsomag karral - K * 1 2 VENTUS F 200 nyitóolló csomag VENTUS F 200 szárnytámasz csomag alacsony lapos VENTUS F 200 pótzár csomag álló K * Húzó- és keresztrúd függöleges záródással gyártható: profil gyártható: profil, méret 18 Hossz 1800 mm * profil, méret 33 Hossz 3050 mm * lehetöség: profil, méret 60 Raktári hossz 6 m * Húzórúd Véglezáró * 81

7 Félkör-és szegmensíves ablakokhoz 1n séma hajlítható mozgatásátvitel profil profil profil Hajlítható mozgatásátvitel Sarok szárnytámasz, ollócsapággyal Húzórúd Vasalatszükséglet félköríves ablakhoz Séma VENTUS F 200 kar Löket 50 mm * 1 VENTUS F 200 nyitóolló csomag Szárnytámasz nélkül K E* 1 VENTUS F 200 szárnytámasz csomag Sarok szárnytámasz K E* Szárnytámasz alacsony K E* 1 VENTUS F 200 kiegészító készlet K * 1 Hajlítható mozgatás átvitel FB = Hossz 700 mm * FB = Hossz 1000 mm * 1 Húzórúd gyártható: Rúd Ø 8, méret 06 Hossz 600 mm E1 Rúd Ø 8, méret 18 Hossz 1850 mm E1 Rúd Ø 8, méret 33 Hossz 3300 mm E1 lehet.: Rúd Ø 8, méret 60 Raktári hossz 6000 mm E1 1 profil gyártható: profil, méret 06 Hossz 800 mm E* profil, méret 18 Hossz 1800 mm E* profil, méret 33 Hossz 3050 mm E* lehet.: profil, méret 60 Raktári hossz 6000 mm E* Vasalatszükséglet szegmensíves ablakhoz Séma 1 1 VENTUS F 200 kar Löket 50 mm * 1 VENTUS F 200 nyitóolló csomag Szárnytámasz nélkül K E* 1 VENTUS F 200 szárnytámasz csomag Sarok szárnytámasz K E* Szárnytámasz alacsony K E* 1 VENTUS F 200 kiegészító készlet K * 1 Hajlítható mozgatás átvitel FB = Hossz 400 mm * FB = Hossz 700 mm * FB = Hossz 1000 mm * 1 Húzórúd gyártható: Rúd Ø 8, méret 06 Hossz 600 mm E1 Rúd Ø 8, méret 18 Hossz 1850 mm E1 Rúd Ø 8, méret 33 Hossz 3300 mm E1 lehet.: Rúd Ø 8, méret 60 Raktári hossz 6000 mm E1 1 profil gyártható: profil, méret 06 Hossz 800 mm E* profil, méret 18 Hossz 1800 mm E* profil, méret 33 Hossz 3050 mm E* lehet.: profil, méret 60 Raktári hossz 6000 mm E* 82

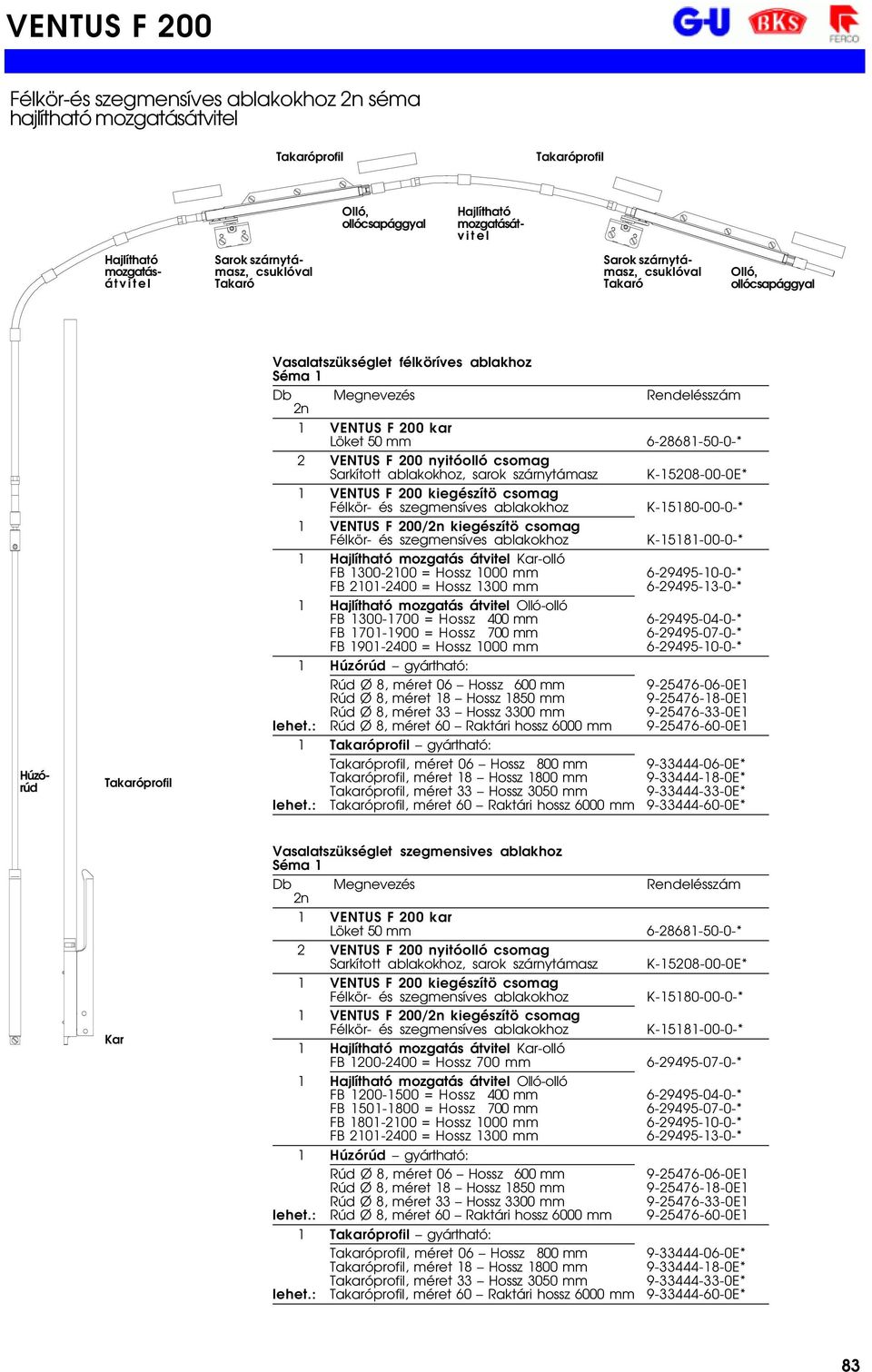

8 Félkör-és szegmensíves ablakokhoz 2n séma hajlítható mozgatásátvitel profil profil, ollócsapággyal Hajlítható mozgatásátvitel Sarok szárnytámasz, csuklóval Sarok szárnytámasz, csuklóval, ollócsapággyal Hajlítható mozgatásátvitel Húzórúd profil Vasalatszükséglet félköríves ablakhoz Séma 1 2n 1 VENTUS F 200 kar Löket 50 mm * 2 VENTUS F 200 nyitóolló csomag Sarkított ablakokhoz, sarok szárnytámasz K E* 1 VENTUS F 200 kiegészítö csomag K * 1 VENTUS F 200/2n kiegészítö csomag K * 1 Hajlítható mozgatás átvitel -olló FB = Hossz 1000 mm * FB = Hossz 1300 mm * 1 Hajlítható mozgatás átvitel -olló FB = Hossz 400 mm * FB = Hossz 700 mm * FB = Hossz 1000 mm * 1 Húzórúd gyártható: Rúd Ø 8, méret 06 Hossz 600 mm E1 Rúd Ø 8, méret 18 Hossz 1850 mm E1 Rúd Ø 8, méret 33 Hossz 3300 mm E1 lehet.: Rúd Ø 8, méret 60 Raktári hossz 6000 mm E1 1 profil gyártható: profil, méret 06 Hossz 800 mm E* profil, méret 18 Hossz 1800 mm E* profil, méret 33 Hossz 3050 mm E* lehet.: profil, méret 60 Raktári hossz 6000 mm E* Vasalatszükséglet szegmensives ablakhoz Séma 1 2n 1 VENTUS F 200 kar Löket 50 mm * 2 VENTUS F 200 nyitóolló csomag Sarkított ablakokhoz, sarok szárnytámasz K E* 1 VENTUS F 200 kiegészítö csomag K * 1 VENTUS F 200/2n kiegészítö csomag K * 1 Hajlítható mozgatás átvitel -olló FB = Hossz 700 mm * 1 Hajlítható mozgatás átvitel -olló FB = Hossz 400 mm * FB = Hossz 700 mm * FB = Hossz 1000 mm * FB = Hossz 1300 mm * 1 Húzórúd gyártható: Rúd Ø 8, méret 06 Hossz 600 mm E1 Rúd Ø 8, méret 18 Hossz 1850 mm E1 Rúd Ø 8, méret 33 Hossz 3300 mm E1 lehet.: Rúd Ø 8, méret 60 Raktári hossz 6000 mm E1 1 profil gyártható: profil, méret 06 Hossz 800 mm E* profil, méret 18 Hossz 1800 mm E* profil, méret 33 Hossz 3050 mm E* lehet.: profil, méret 60 Raktári hossz 6000 mm E* 83

9 Srég ablakokhoz profil * profil Sarokváltó, rugóval és rúdcsatlakozással Zárórész * csapágy * Rúdcsapágy = 2 db Sarok szárnytámasz, csuklóval * profil Zárólemez * Vasalatszükséglet sarkított ablakhoz Séma 1 1 VENTUS F 200 alapkészlet karral sarkított ablakhoz K * lehet.: VENTUS F 200 alapkészlet kar nélkül sarkított ablakhoz K * Függ. csavarmeghajtás és oldalt ELTRAL-nál VENTUS F 200 pótzár csomag vízszintes K * 1 FBs = mm 2 FBs = mm 1 Húzó-és kereszterúd gyártható: lehet.: Rúd Ø 8, méret 60 Raktári hossz 6000 mm profil gyártható: profil, méret 18 Hossz 1800 mm * profil, méret 33 Hossz 3050 mm * lehet.: profil, méret 60 Raktári hossz 6000 mm * Húzórúd * 84

10 Hajlítható mozgatásátvitel, különleges kialakítás Hajlítható mozgatás átvitel Különleges kialakítás B max F B össz z FB össz. 400 (1 1/2 olló) M 1/2 1/2 M 1/2 össz. 357 össz. 20 T 250 = 130 felett T 250 = 180 alatt T = 250-töl vezetövel VENTUS F 200 távnyitó Dupla fogantyú 2n T-sarokkal (lásd 81) F B össz /2 M 1/2 T 250 mm-ig vezetö nélkül Méret T Méret T Hossz 700 Hossz Méret Ü max. 40 mm Hossz 1000 Hossz 700 végéig min. 350 Parapet a kar végéig (Összméret = + 350) Oldalnézet Hajlítható mozgatásátvitel össz. 350 D z VENTUS F 200 távnyitó Szárny elrendezés 2ü T-sarokkal (lásd 81) FB össz. 420 össz. 350 T 250 mm felett vezetövel Méret T Összméret a kávamélység alapján Vasalatszükséglet a hajlítható mozgatásátvitelhez 1 Kiegészítö készlet hajlítható mozg. átvitel K * 1 Hajlítható mozgatásátvitel Nagyság 04 Hossz 400 mm * Nagyság 07 Hossz 700 mm * Nagyság 10 Hossz1000 mm * Nagyság 13 Hossz1300 mm * Hossz 700 Hossz 1000 VENTUS F 200 távnyitó Nyíló szárny T-sarokkal (lásd 81) 85

11 Orsós meghajtások Teleszkópos meghajtás ELTRAL SP 50 orsós meghajtás Teleszkóp meghajtás Hajtókar rúd * Vasalatszükséglet Db Megnevezés Megr. szám 1 Teleszkóp meghajtás felülvilágítókhoz és kifelé nyíló ablakokhoz Müszaki adatok Löket 300 mm Hossz 222 mm 1 Hajtórúd Alu-csö, raktári hossz5000 mm * 1 Csuklókar csomag K * 1 Tájoló csomag kiakasztható hajtórúdhoz K Hajtókar * 1 Hajtórúd tartó * 1 Rögzitöszeg 1 Tájoló Rögzitöszeg Csuklós kar csomag K * Tájoló csomag K ELTRAL SP 50 Kifelé nyiló ablakokhoz ELTRAL SP 50 Tetöablakhoz Vasalatszükséglet Db Megnevezés Megr.szám ELTRAL SP 50 kifelé felnyíló ablakokhoz mm lökettel mm lökettel ELTRAL SP 50 tetöablakokhoz mm lökettel mm lökettel Müszaki adatok Csatl. feszültség V 230 Áramfelvétel A 0,30 Védelem IP 54 Végállás terhelésfüggöen Tápkábel ca. mm² 5 x 0,75 Tápkábel hossza ca. mm1500 Müködési idö 300 mm löketnél 30 sec 500 mm löketnél 50 sec Tolóerö nyitásnál N 500 Tolóerö zárásnál N 200 Hossz 300 mm mm mm mm
