2.3 Szellőztetésre szolgáló szerkezetek

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "2.3 Szellőztetésre szolgáló szerkezetek"

Átírás

1 A fix felülvilágító kupolák bevilágításra szolgálnak. Bejuttatják a természetes fényt egy zárt térbe, ezzel a mesterséges fény teljesen, vagy részben kiváltható. Az alkalmazási tanácsokban esett errõl szó. A bevilágítás mellett a kupolák következõ funkciója a szellõztetés, a zárt tér levegõcseréje, a tér túlzott felmelegedésének a megakadályozása. Erre a célra szolgálnak a következő nyitószerkezetek: nyitórúddal mûködõ kézi orsós nyitószerkezet elektromos szellõztetõ motor (220 V) sûrített levegõvel mûködõ pneumatikus munkahenger 2.6. pont alatt bemutatásra kerülõ elektromos motorok (24 V) (83. oldaltól) Természetesen a fenti szellõztetõ szerkezetek kombinálhatóak a 2.5. pont alatt szereplõ hõ- és füstelvezetõ nyitószerkezetekkel. Erre láthatóak példák e fejezet utolsó lapjain. 31

2 ACO felülvilágítás 2.3 Szellőztetésre szolgáló szerkezetek Kézi orsós nyitószerkezet Emelési magasság: Tokozat: 300 mm krómozott kivitel Mûködtetéshez kézi tekerõ rúd: selyem fényû eloxált alu, mûanyag tekerõ kar 32 Konzol a kézi orsós nyitóhoz

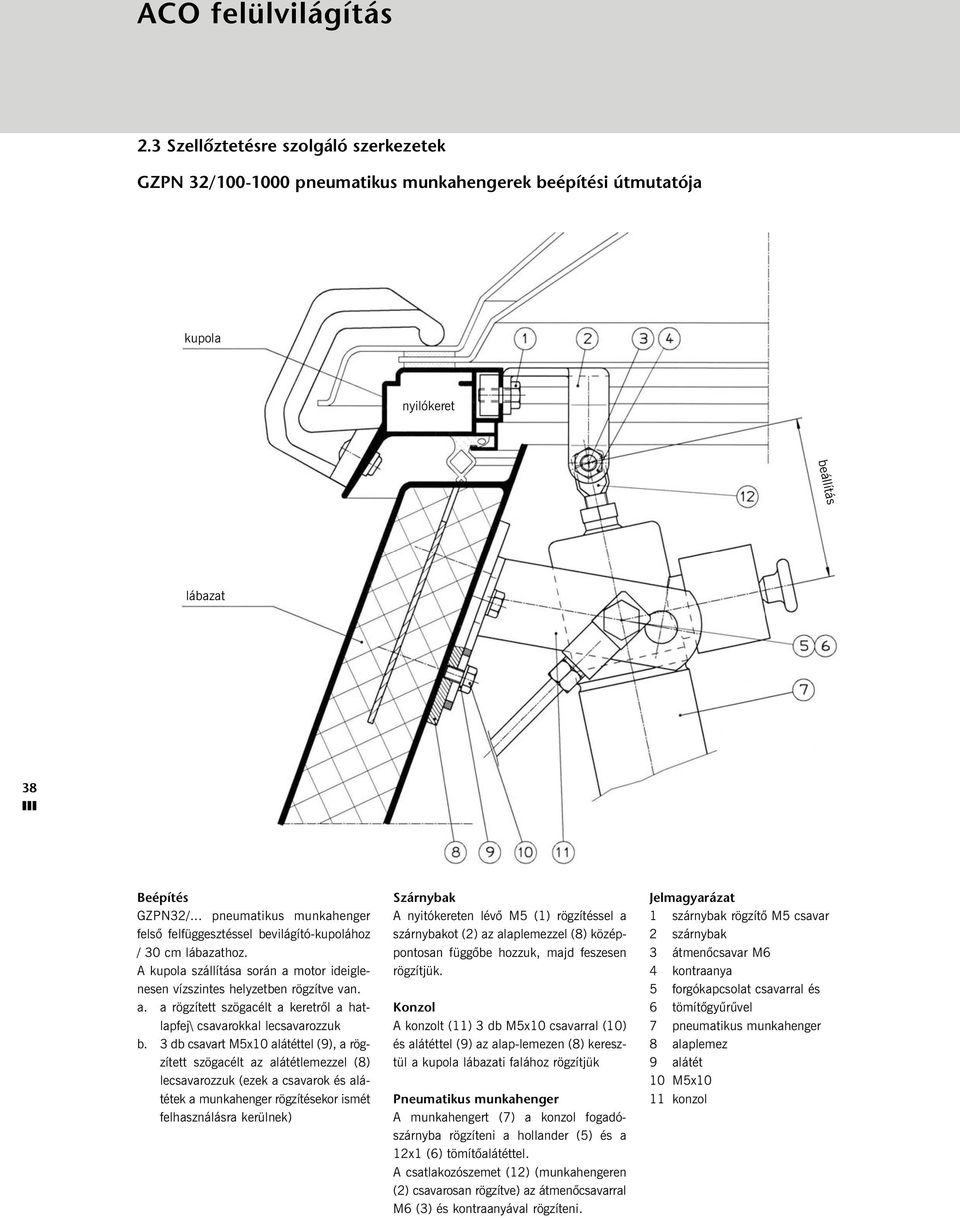

3 Kézi orsós nyitószerkezet 33 Műszaki leírás Tárgy: orsós kézinyitó felszerelése kupolába 1. A bevilágító kupola felnyíló oldalának közepére alaplemezre (1) és a nyílószárnyhoz (2) rögzítendõ. Figyelem: a 3 db M5 csavar az alátéteivel együtt a végsõ rögzítésnél újra felhasználásra kerül (9, 10). 2. A konzolt (3) 3 db M5/10 csavarral és alátéttel az alaplemezen keresztül a kupola lábazati falához elõfúrt helyeken rögzíteni. 3. A függesztõkonzolt (4) lazán hagyni és függõbe állítást követõen rögzíteni majd lásd 5. pont alatt. 4. Az orsót (6) a konzol (3) tengelyébe a csavarokkal (7, 8) rögzíteni. 5. Az orsót (12) beállítani és a függesztõ (4) konzolt véglegesen rögzíteni. Emelési magasság: 30 cm Távnyitás: 150, 200 vagy 300 cm hosszú beakasztható tekerõrúddal, illetve teleszkópos rúddal Megjegyzés: Beállításkor az orsó teljesen becsavart állapotban kell legyen, a konzolokat pontosan egyvonalban kell helyezni.

4 ACO felülvilágítás 2.3 Szellőztetésre szolgáló szerkezetek Szellőztető motor Típus: Greschamatic M 302 Alkalmazási terület: A nyitómotor elsõsorban a bevilágító kupolákhoz alkalmas rögzítõ konzollal készül. A motorház eloxált alumínium és mûanyag. Kivitel: A motorház tartalma egy zárt alumínium munkahenger. A felsõ lezáró kupak mûanyagból készült. A ki-be mozgó tolócsövet a kilépés helyén egy lehúzó tartja por és szennyezõdés mentesen. 34 Műszaki adatok: Löket: 300 mm Tolóerõ: max.500 N Tolósebesség: 24 mm/s Terhelés nélküli futásidõ: 12,5 s Bekapcsolási idõtartam: 20% Üzemi feszültség: 230 V Frekvencia: 50 Hz Teljesítmény felvétel: 173 W Áramfelvétel: 0,75A Védettség: IP 55/E Üzemi hõmérséklet: -10 C -tól +40 C-ig Hõvédelem: 100 C Tömeg: 1,6 kg Csatlakozó kábel: 6x0,75 mm 2, hossza 1 m Végállás kapcsoló mûködtetése automatikus. Csoportos mûködtetéshez párhuzamosan sorolható max. 10 db készülék. (Egy kapcsolóval vezérelhetõ)

5 Kábelfektetési terv minta 1 csoportra (max. 10 db motor) csoportonként vezérelve Felülvilágító Felülvilágító Motoros nyitó Motoros nyitó 220V/50Hz hálózat 3x1,5 5x1,5 7x1,5 Nyit jelzéshez 15 cm elosztó doboz Helyzet kijelzõ Szellõztetõ kapcsoló Sorkapocs bekötési terv Épités helyszíni betáp.: Az elosztó dobozt a nyíló oldalon középtõl balra 15 cm-re kell felszerelni. Kábel becsípõdést megelõzni. A motor és elosztódoboz közti kábelkapcsolatot a lehetõ legrövidebbre venni, pld. visszahurkolni. Figyelem Az M.302/230V motoros nyitót ne kombináljuk más típusú motorokkal vagy más gyártmányokkal egy csoporton belül! A nulla vezetõt (kék 1) ne cseréljük fel a NYIT (barna 3) vagy a ZÁR (fekete 2) vezérlõ vezetékkel. 35 gn/ge sw (2) bl (1) br (3) ws (4) rt (5) gn/ge sw (2) bl (1) br (3) ws (4) rt (5) 220/50Hz hálózat ZÁR NYIT NYIT-ÁLLJ-ZÁR állító kapcsoló gn/ge = zöld/sárga sw = fekete bl = kék br = barna ws = fehér rt = piros A kábelfektetést a vonatkozó elõírások és a helyi biztonság-technikai elõírások betartásával kell elvégezni.

6 ACO felülvilágítás 2.3 Szellőztetésre szolgáló szerkezetek Pneumatikus munkahenger GZPN 32/, felső felfüggesztés alsó, felső állásban reteszelt NYIT ZÁR Emelési magasság L1 L2 Rendelési szám Munkahenger térfogata ,08 0,12 0,16 0,24 0,32 0,40 0,48 0,56 0,64 0,72 0,80 Munkahenger térfogata literben Emelõ erõ: 6 bar / 480 N 8 bar / 640 N 10 bar / 800 N 36 Csőbevezető felfüggesztő csavar Felfüggesztő csavar Zár/Nyit funkciónál (2 csöves kivitel) 2db csõbevezetõ szükséges. Nyit funkciónál (egy csöves kivitel) 1db csõbevezetõ és 1db felfüggesztõ csavar szükséges.

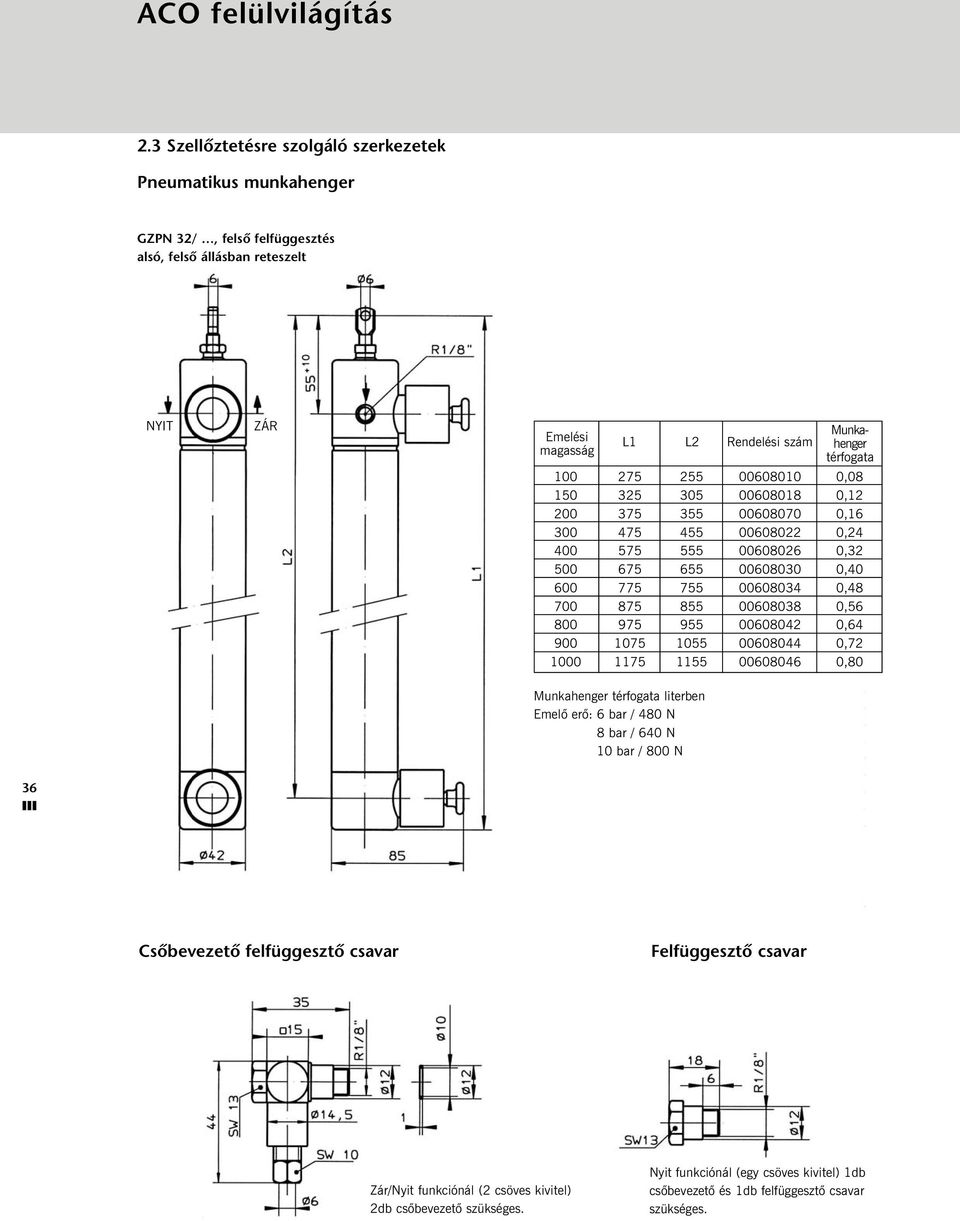

7 Pneumatikus munkahenger GZPN 32/, alsó felfüggesztés alsó, felső állásban reteszeléssel Emelési magasság L1 L2 Rendelési szám Munkahenger térfogata ,08 0,12 0,24 0,32 0,40 0,48 0,56 0,64 0,72 0,80 Munkahenger térfogata literben Emelõ erõ: 6 bar / 480 N 8 bar / 640 N 10 bar / 800 N 37 Csőbevezető felfüggesztő csavar Felfüggesztő csavar Zár/Nyit funkciónál (2 csöves kivitel) 2db csõbevezetõ szükséges. Nyit funkciónál (egy csöves kivitel) 1db csõbevezetõ és 1db felfüggesztõ csavar szükséges.

8 ACO felülvilágítás 2.3 Szellőztetésre szolgáló szerkezetek GZPN 32/ pneumatikus munkahengerek beépítési útmutatója kupola nyilókeret beállítás lábazat 38 Beépítés GZPN32/... pneumatikus munkahenger felsõ felfüggesztéssel bevilágító-kupolához / 30 cm lábazathoz. A kupola szállítása során a motor ideiglenesen vízszintes helyzetben rögzítve van. a. a rögzített szögacélt a keretrõl a hatlapfej\ csavarokkal lecsavarozzuk b. 3 db csavart M5x10 alátéttel (9), a rögzített szögacélt az alátétlemezzel (8) lecsavarozzuk (ezek a csavarok és alátétek a munkahenger rögzítésekor ismét felhasználásra kerülnek) Szárnybak A nyitókereten lévõ M5 (1) rögzítéssel a szárnybakot (2) az alaplemezzel (8) középpontosan függõbe hozzuk, majd feszesen rögzítjük. Konzol A konzolt (11) 3 db M5x10 csavarral (10) és alátéttel (9) az alap-lemezen (8) keresztül a kupola lábazati falához rögzítjük Pneumatikus munkahenger A munkahengert (7) a konzol fogadószárnyba rögzíteni a hollander (5) és a 12x1 (6) tömítõalátéttel. A csatlakozószemet (12) (munkahengeren (2) csavarosan rögzítve) az átmenõcsavarral M6 (3) és kontraanyával rögzíteni. Jelmagyarázat 1 szárnybak rögzítõ M5 csavar 2 szárnybak 3 átmenõcsavar M6 4 kontraanya 5 forgókapcsolat csavarral és 6 tömítõgyûrûvel 7 pneumatikus munkahenger 8 alaplemez 9 alátét 10 M5x10 11 konzol

9 Konzol felső felfüggesztésű GZPN 32/ -höz 39 Konzol alsó felfüggesztésű GZPN 32/ -höz Emelési magasság Lemezméret (L) 460 x x x x x x x x 120 Cikkszám

10 ACO felülvilágítás 2.3 Szellőztetésre szolgáló szerkezetek Sűrített levegős központok Sûrített levegõvel történõ szellõztetés esetén megismertük magukat a nyitószerkezeteket (GZPN pneumatikus munkahengerek). Ebben a pontban a munkahengereket vezérlõ sûrített levegõs szellõztetõ központok következnek. NYIT funkció Alkalmazási terület: Greschaflex munkahengerrel történõ napi szellõztetés (A zárást ebben az esetben a Greschaflexben lévõ elõfeszített rugó végzi el a levegõnyomás megszûnését követõen.) NYIT HÁLÓZAT ZÁR NYIT 40 1) Kék fémkazetta, zárható ajtóval 2) Mûködtetõ szelep (kézi mûködtetés) 3) Nyomás szabályzó, olajtartály és szûrõ

11 NYIT-ZÁR funkció Alkalmazási terület: GZPN munkahengerrel történõ napi szellõztetés (Csak kézi mûködtetés.) NYIT ZÁR HÁLÓZAT 41 1) Kék fémkazetta, zárható ajtóval 2) Mûködtetõ szelep (kézi mûködtetés) 3) Nyomás szabályzó, olajtartály és szûrõ

12 ACO felülvilágítás 2.3 Szellőztetésre szolgáló szerkezetek NYIT-ZÁR+RWA funkció Alkalmazási terület: GZPN munkahengerrel történõ napi szellõztetés (csak kézi mûködtetés) kiegészítve a vésznyitó kazettából érkezõ acélcsõ, ill. CO2 gáz fogadására és továbbítására hõ- és füstelvezetés céljából. (A GZPN munkahengerek nem csak napi szellõztetésre, hanem hõ- és füstelvezetésre is szolgálnak.) NYIT ZÁR HÁLÓZAT NYIT ZÁR 42 1) Kék fémkazetta, zárható ajtóval 2) Mûködtetõ szelep (kézi mûködtetés) 3) Nyomás szabályzó, olajtartály és szûrõ

13 NYIT-ZÁR+RWA+WRFS funkció Alkalmazási terület: GZPN munkahengerrel történõ napi szellõztetés (csak kézi mûködtetés) kiegészítve a vésznyitó kazettából érkezõ acélcsõ, ill. CO2 gáz fogadására és továbbítására hõ- és füstelvezetés céljából. (A GZPN munkahengerek nem csak napi szellõztetésre, hanem hõ- és füstelvezetésre is szolgálnak.) A szellõztetõ központban lévõ mágnesszelepes gyorskapcsolón keresztül esõ- és szélérzékelõ központ (WRFS-3) jelének a fogadása is lehetséges a kézi mûködtetés mellett. CO2 NYIT ZÁR 43 1) Kék fémkazetta, zárható ajtóval 2) Mûködtetõ szelep (kézi mûködtetés) 3) Mágnesszelepes gyorskapcsoló 4) Nyomás szabályzó, olajtartály és szûrõ

14 ACO felülvilágítás 2.3 Szellőztetésre szolgáló szerkezetek Napi szellőztetés hő- és füstelvezetéssel kombinálva Amennyiben a napi szellõztetésre szolgáló nyitószerkezetünk nem pneumatikus munkahenger, akkor is biztosítanunk kell a szellõztetés és hõ- és füstelvezetés kombinálhatóságát. Most az elõzõ oldalakon megismert napi szellõztetésre szolgáló nyitószerkezetek következnek RWA nyitószerkezetek fogadására alkalmas kivitelben. Orsós kézinyitó (300 mm löketmag.) kombinálva vésznyitásra ) Orsós kézinyitó 2) Konzol Konzol szolgál a hõ- és füstelvezetõ nyitószerkezet fogadására (Rasant - hoz nem alkalmazható) (GZPN - lásd elõzõ oldalak) 3) Rögzítõ konzol a felülvilágítóba

15 Greschamatic R-M 302 elektromos motor (230 V) kombinálva hő- és füstelvezető nyitószerkezet fogadására Alkalmazási terület: A nyitómotor elsõsorban a bevilágító kupolákhoz alkalmas rögzítõ konzollal készül. A motorház eloxált alumínium és mûanyag. Kivitel: A motorház tartalma egy zárt alumínium munkahenger. A felsõ lezáró kupak mûanyagból készült. A ki-be mozgó tolócsövet a kilépés helyén egy lehúzó tartja por és szennyezõdés mentesen. Műszaki adatok: Löket: 300 mm Tolóerõ: max.500 N Tolósebesség: 24 mm/s Terhelés nélküli futásidõ: 12,5 s Bekapcsolási idõtartam: 20% Üzemi feszültség: 230 V Frekvencia: 50 Hz Teljesítmény felvétel: 173 W Áramfelvétel: 0,75A Védettség: IP 55/E Üzemi hõmérséklet: -10 C-tól +40 C-ig Hõvédelem: 100 C Tömeg: 1,6 kg Csatlakozó kábel: 6x0,75 mm 2, hossza 1 m Végállás kapcsoló mûködtetése automatikus. Csoportos mûködtetéshez párhuzamosan sorolható max. 10 db készülék (Egy kapcsolóval vezérelhetõ). 45 1) Greschamatic M-302 motor 2) Konzol (hõ- és füstelvezetõ nyitószerkezet fogadására) 3) Rögzítõ konzol a felülvilágítóba

16 ACO felülvilágítás 2.3 Szellőztetésre szolgáló szerkezetek Elvi ábra a Greschamatic R-M 302-ről Konzol - felsõ rész Távtartó gyûrûk U-konzol 46 Greschamatic M-302 Sínek Konzol - alsó rész Rögzítőanyag: - popszegecs - hatlapfejû csavaranyával

17 Greschamatic R-M 302 szellőztetőmotor (300 mm löketmag., 230V/50Hz) kombinálva vésznyitásra "Smoke-ex-Rasant" hő- és füstelvezető nyitószerkezettel Névleges nyílás 47 Emelési magasság 380 (Rasant 450) 580 (Rasant (350) 1. Kupola 2. Lábazat 3. "Rasant" nyitószerkezet 4. Merevítõ profil - kupolában 5. Greschamatic - R-M szellõztetõmotor (300 mm löket, 230V/50Hz) 6. Alaplap 7. Merevítõ profil - lábazatban
