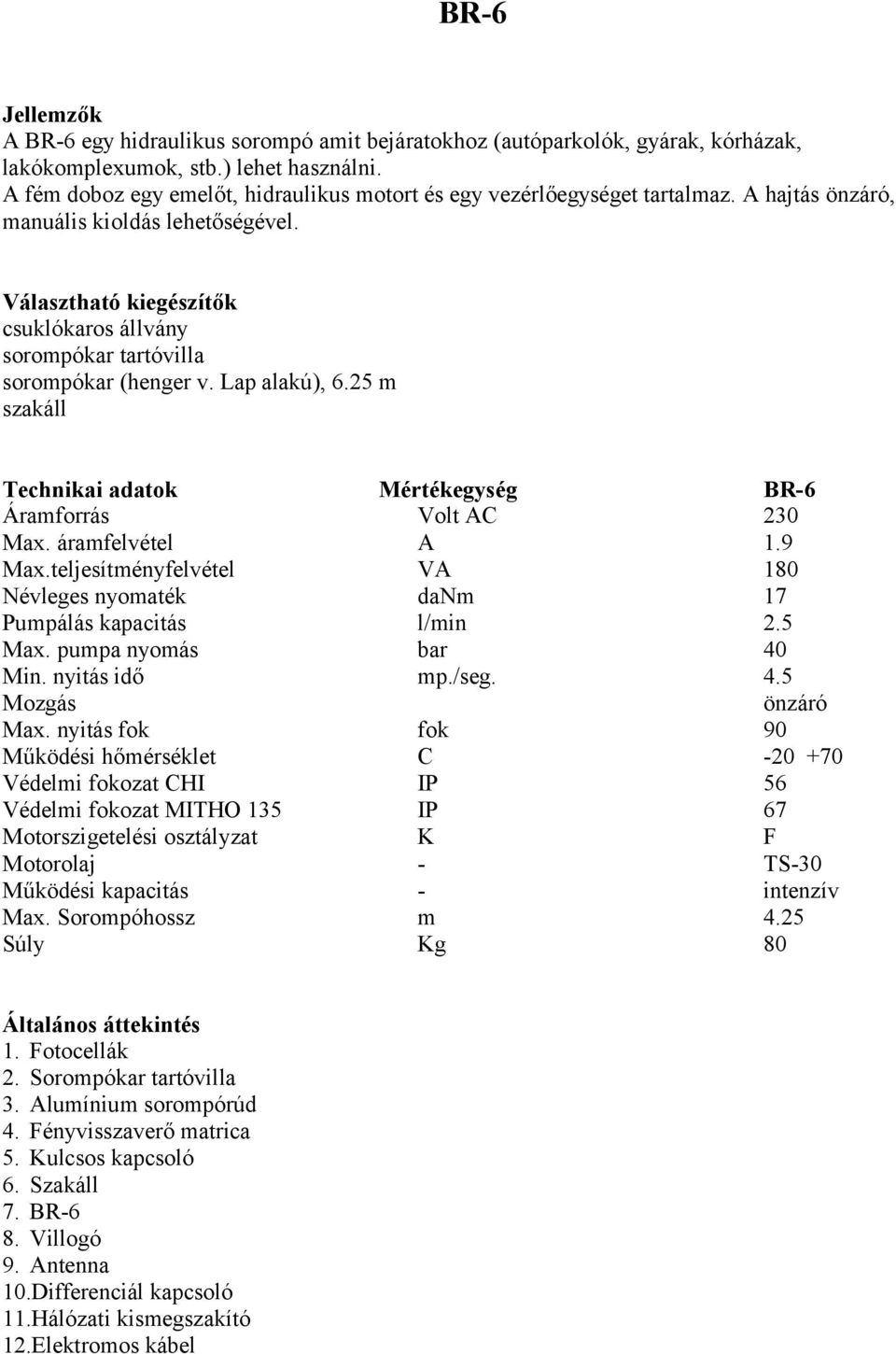

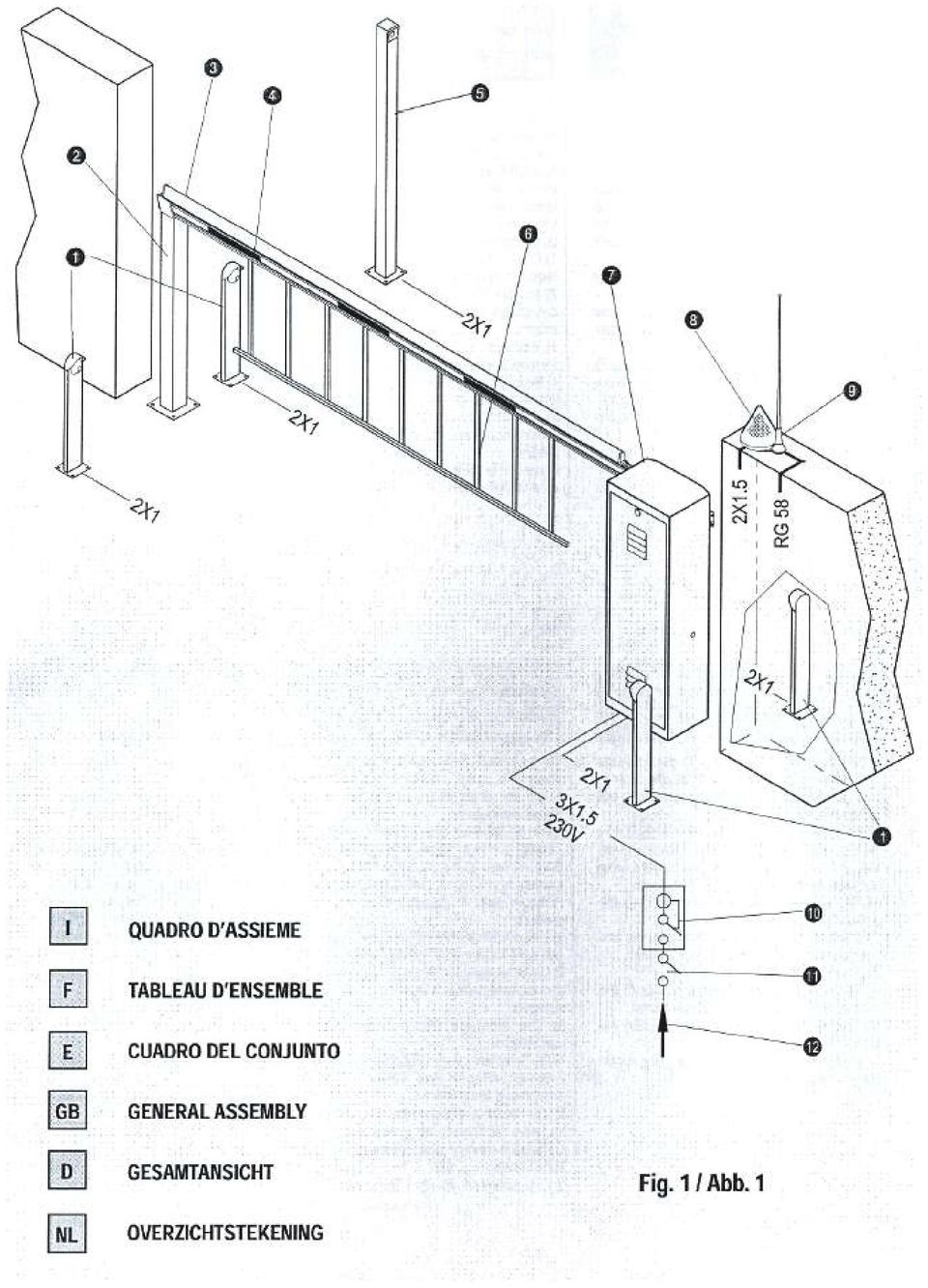

1 BR-6 Jellemzők A BR-6 egy hidraulikus sorompó amit bejáratokhoz (autóparkolók, gyárak, kórházak, lakókomplexumok, stb.) lehet használni. A fém doboz egy emelőt, hidraulikus motort és egy vezérlőegységet tartalmaz. A hajtás önzáró, manuális kioldás lehetőségével. Választható kiegészítők csuklókaros állvány sorompókar tartóvilla sorompókar (henger v. Lap alakú), 6.25 m szakáll Technikai adatok Mértékegység BR-6 Áramforrás Volt AC 230 Max. áramfelvétel A 1.9 Max.teljesítményfelvétel VA 180 Névleges nyomaték danm 17 Pumpálás kapacitás l/min 2.5 Max. pumpa nyomás bar 40 Min. nyitás idő mp./seg. 4.5 Mozgás önzáró Max. nyitás fok fok 90 Működési hőmérséklet C Védelmi fokozat CHI IP 56 Védelmi fokozat MITHO 135 IP 67 Motorszigetelési osztályzat K F Motorolaj - TS-30 Működési kapacitás - intenzív Max. Sorompóhossz m 4.25 Súly Kg 80 Általános áttekintés 1. Fotocellák 2. Sorompókar tartóvilla 3. Alumínium sorompórúd 4. Fényvisszaverő matrica 5. Kulcsos kapcsoló 6. Szakáll 7. BR-6 8. Villogó 9. Antenna 10.Differenciál kapcsoló 11.Hálózati kismegszakító 12.Elektromos kábel

Választható kiegészítők csuklókaros állvány sorompókar tartóvilla sorompókar (henger v. Lap alakú), 6.25 m szakáll Technikai adatok Mértékegység BR-6 Áramforrás Volt AC 230 Max. áramfelvétel A 1.

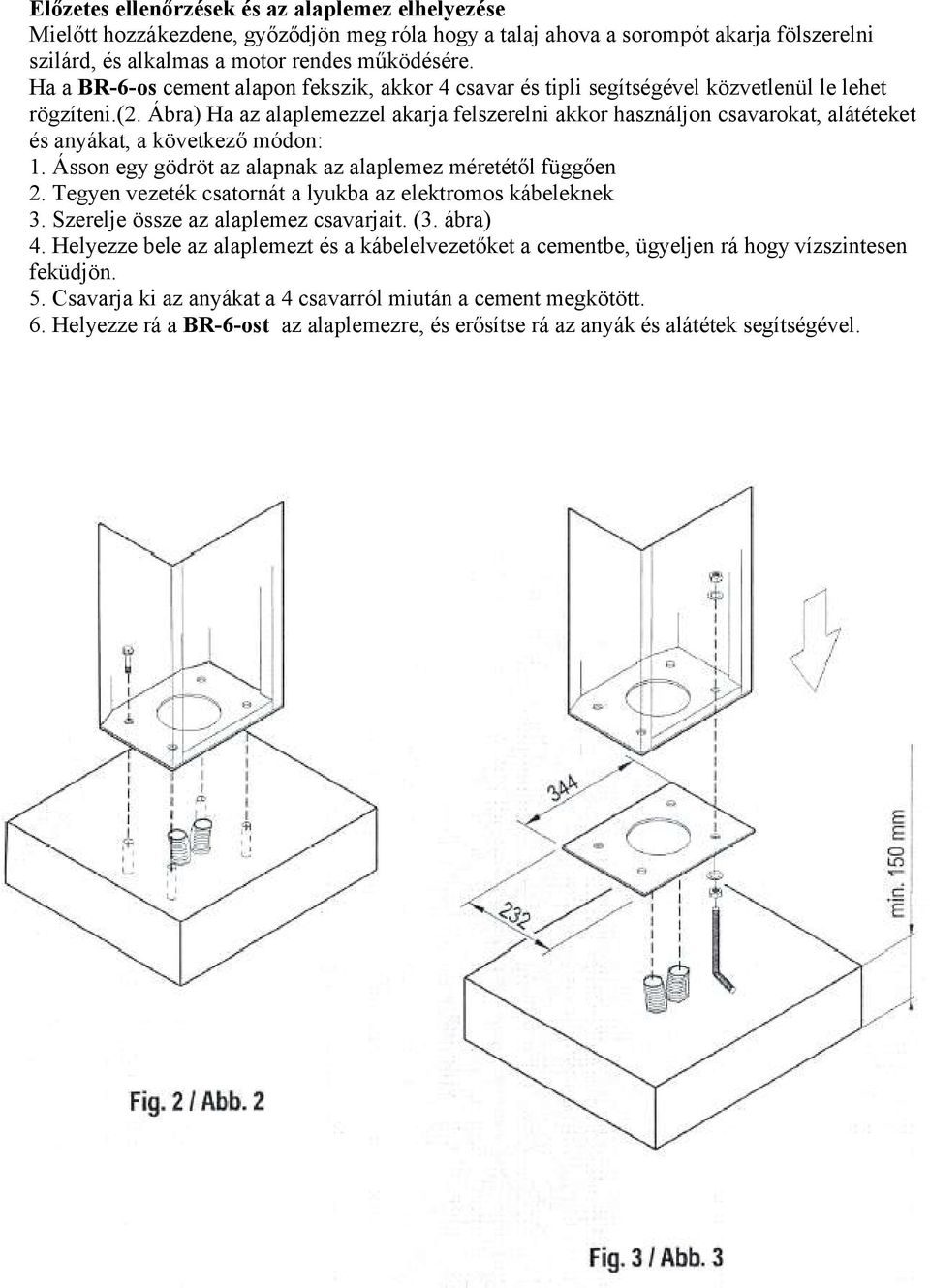

3 Előzetes ellenőrzések és az alaplemez elhelyezése Mielőtt hozzákezdene, győződjön meg róla hogy a talaj ahova a sorompót akarja fölszerelni szilárd, és alkalmas a motor rendes működésére. Ha a BR-6-os cement alapon fekszik, akkor 4 csavar és tipli segítségével közvetlenül le lehet rögzíteni.(2. Ábra) Ha az alaplemezzel akarja felszerelni akkor használjon csavarokat, alátéteket és anyákat, a következő módon: 1. Ásson egy gödröt az alapnak az alaplemez méretétől függően 2. Tegyen vezeték csatornát a lyukba az elektromos kábeleknek 3. Szerelje össze az alaplemez csavarjait. (3. ábra) 4. Helyezze bele az alaplemezt és a kábelelvezetőket a cementbe, ügyeljen rá hogy vízszintesen feküdjön. 5. Csavarja ki az anyákat a 4 csavarról miután a cement megkötött. 6. Helyezze rá a BR-6-ost az alaplemezre, és erősítse rá az anyák és alátétek segítségével.

Ábra) Ha az alaplemezzel akarja felszerelni akkor használjon csavarokat, alátéteket és anyákat, a következő módon: 1. Ásson egy gödröt az alapnak az alaplemez méretétől függően 2.

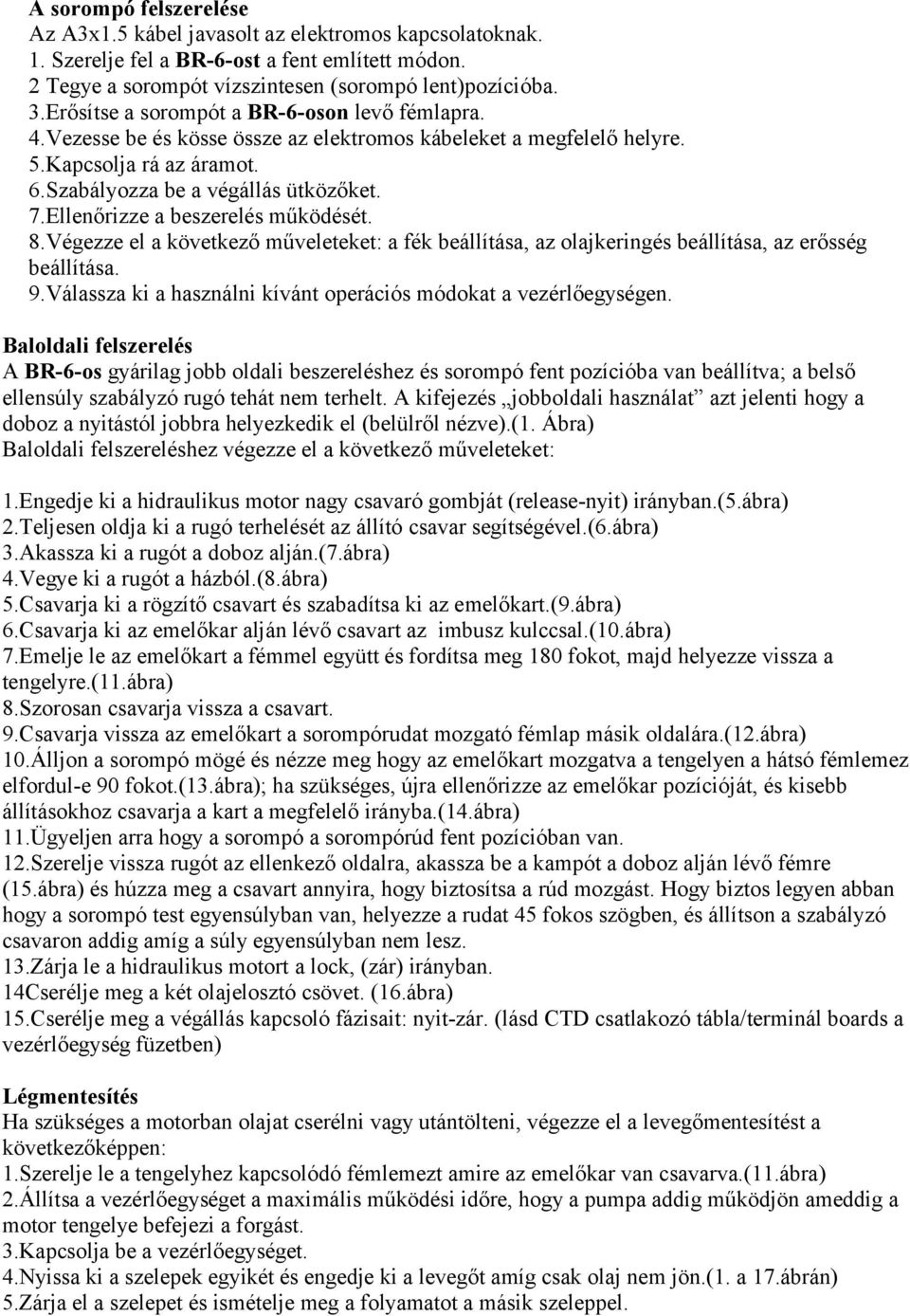

4 A sorompó felszerelése Az A3x1.5 kábel javasolt az elektromos kapcsolatoknak. 1. Szerelje fel a BR-6-ost a fent említett módon. 2 Tegye a sorompót vízszintesen (sorompó lent)pozícióba. 3.Erősítse a sorompót a BR-6-oson levő fémlapra. 4.Vezesse be és kösse össze az elektromos kábeleket a megfelelő helyre. 5.Kapcsolja rá az áramot. 6.Szabályozza be a végállás ütközőket. 7.Ellenőrizze a beszerelés működését. 8.Végezze el a következő műveleteket: a fék beállítása, az olajkeringés beállítása, az erősség beállítása. 9.Válassza ki a használni kívánt operációs módokat a vezérlőegységen. Baloldali felszerelés A BR-6-os gyárilag jobb oldali beszereléshez és sorompó fent pozícióba van beállítva; a belső ellensúly szabályzó rugó tehát nem terhelt. A kifejezés jobboldali használat azt jelenti hogy a doboz a nyitástól jobbra helyezkedik el (belülről nézve).(1. Ábra) Baloldali felszereléshez végezze el a következő műveleteket: 1.Engedje ki a hidraulikus motor nagy csavaró gombját (release-nyit) irányban.(5.ábra) 2.Teljesen oldja ki a rugó terhelését az állító csavar segítségével.(6.ábra) 3.Akassza ki a rugót a doboz alján.(7.ábra) 4.Vegye ki a rugót a házból.(8.ábra) 5.Csavarja ki a rögzítő csavart és szabadítsa ki az emelőkart.(9.ábra) 6.Csavarja ki az emelőkar alján lévő csavart az imbusz kulccsal.(10.ábra) 7.Emelje le az emelőkart a fémmel együtt és fordítsa meg 180 fokot, majd helyezze vissza a tengelyre.(11.ábra) 8.Szorosan csavarja vissza a csavart. 9.Csavarja vissza az emelőkart a sorompórudat mozgató fémlap másik oldalára.(12.ábra) 10.Álljon a sorompó mögé és nézze meg hogy az emelőkart mozgatva a tengelyen a hátsó fémlemez elfordul-e 90 fokot.(13.ábra); ha szükséges, újra ellenőrizze az emelőkar pozícióját, és kisebb állításokhoz csavarja a kart a megfelelő irányba.(14.ábra) 11.Ügyeljen arra hogy a sorompó a sorompórúd fent pozícióban van. 12.Szerelje vissza rugót az ellenkező oldalra, akassza be a kampót a doboz alján lévő fémre (15.ábra) és húzza meg a csavart annyira, hogy biztosítsa a rúd mozgást. Hogy biztos legyen abban hogy a sorompó test egyensúlyban van, helyezze a rudat 45 fokos szögben, és állítson a szabályzó csavaron addig amíg a súly egyensúlyban nem lesz. 13.Zárja le a hidraulikus motort a lock, (zár) irányban. 14Cserélje meg a két olajelosztó csövet. (16.ábra) 15.Cserélje meg a végállás kapcsoló fázisait: nyit-zár. (lásd CTD csatlakozó tábla/terminál boards a vezérlőegység füzetben) Légmentesítés Ha szükséges a motorban olajat cserélni vagy utántölteni, végezze el a levegőmentesítést a következőképpen: 1.Szerelje le a tengelyhez kapcsolódó fémlemezt amire az emelőkar van csavarva.(11.ábra) 2.Állítsa a vezérlőegységet a maximális működési időre, hogy a pumpa addig működjön ameddig a motor tengelye befejezi a forgást. 3.Kapcsolja be a vezérlőegységet. 4.Nyissa ki a szelepek egyikét és engedje ki a levegőt amíg csak olaj nem jön.(1. a 17.ábrán) 5.Zárja el a szelepet és ismételje meg a folyamatot a másik szeleppel.

Ellenőrizze a beszerelés működését. 8.Végezze el a következő műveleteket: a fék beállítása, az olajkeringés beállítása, az erősség beállítása. 9.

6 Fék beállítás Használja a két gombot (2. a 17.ábrán) a fék (lassítás) beállítására a nyitó és záró műveleteknél. Ha le akarja csökkenteni a lecsukás sebességét, csavarja a gombokat a jelzett irányban, amíg a fékezés el nem kezdődik kb. 10 fokkal mielőtt a rúd elérné a tartóvillát. Keringés szabályzó A keringés szabályzó funkciója az olaj folyásának stabilizálása hogy a sorompórúd ne rángatózzon mozgás közben. A szabályozást a már felszerelt és működésben levő sorompórúddal kell elvégezni. Használja a gombot a beállításhoz a 18. ábra alapján

10 fokkal mielőtt a rúd elérné a tartóvillát.

7 Az erősség beállítása A terhelés ami szükséges ahhoz hogy a sorompórudat a teljes nyitásnál megállítsa nem haladhatja meg a 15 dan. Két szelep van használva az erősség beállítására, az egyik arany, a másik ezüst színű, a két különböző irány (fel-le) megkülönböztetésére.(19.ábra) A motor nyomatékának erőssége a gombok óra irányában való elcsavarásának az arányától függ. Tanácsos a beállítást a szelepek teljesen kicsavarozott állapotában kezdeni, majd minden kis csavarás után tesztelni az eredményt. Fontos tudni hogy a csavarógombok nagyon érzékenyek, tehát ne csavarjon egyszerre túl sokat rajtuk. Olajcsere A hidraulikus folyadékot cserélni kell minden ciklus után. Egy ciklus: egy nyitás, egy zárás. A műveletet a következőképpen kell elvégezni: 1.Állítsa a sorompót a rúd fent pozícióba. 2.Kösse ki a beszerelésből az áramellátást. 3.Csavarozza ki a négy csavart ami a pumpa egységet rögzíti, vegye ki és fektesse az oldalára. (16.ábra) 4.Csavarja ki az olaj ablakot. (18.ábra) 5.Engedje le a hidraulikus folyadékot a hidraulikából. 6.Engedje ki a hidraulikus hajtó egységet. 7.Manuálisan végezzen el a sorompón egy komplett nyit-zár ciklust, majd végezze el ismét az 5. pontban leírtakat. 8.Helyezze a hidraulikus hajtó egységet az olaj ablakkal felfelé 9.Töltse fel a hidraulikus rendszert olajjal. 10.Ismét végezzen el egy nyit-zár ciklust hogy a folyadék elérjen a csövekbe és a rendszer minden részére. 11.Légmentesítse a rendszert. 12.Töltse fel ismét a hidraulikát, majd zárja vissza az olaj ablakot. 13.Helyezze vissza a pumpa egységet a megfelelő pozícióba. 14.Kapcsolja vissza az áramforrásra.

ábra) A motor nyomatékának erőssége a gombok óra irányában való elcsavarásának az arányától függ.

8 Hibamegoldás 1.A sorompó nem mozdul. A motor nem működik, se vibrációt, se hangot nem ad ki. 1. Ellenőrizze hogy a motor rendesen kap-e áramot. 2. Ellenőrizze a biztosítékokat. 3. Ellenőrizze hogy a motort indító kondenzátor jól működik-e. Ezt úgy tehetjük meg, hogy egy különálló 8 mikro F-os kondenzátort párhuzamosan kötünk a barna és fekete vezetékekkel a vezérlő egységen. 4. Ellenőrizze műszerekkel az elektronikus berendezések hibátlan működését. 5. Ellenőrizze hogy a sorompó fém dobozának ajtaja rendesen be van-e csukva. 6. Ügyeljen arra hogy a motor 230 +/-10% V feszültséget kap. 2.A motor működik, de a sorompórúd nem mozdul 1. Ellenőrizze hogy a nincs-e a motor kiengedő gombja a zárt pozícióban. 2. Ellenőrizze hogy az erő szabályozó szelepek rendesen lettek-e beállítva. 3. Ellenőrizze hogy az olajkeringés jól van-e beállítva. 4. Ellenőrizze az olajszintet, ha alacsony töltse fel. 5. Ellenőrizze hogy a sorompó mozgását semmi nem akadályozza. Javaslatok 1. Mindig különítse el a nagyfeszültségű kábeleket (230, 400 V AC) a kisfeszültségű vezetékektől. 2. Földelje le a rendszert. 3. Mielőtt elkezdené a beszerelést, lazítsa meg a szelep csavart.(18.ábra) 4. Előzze meg a sorompó bármibe való ütközését biztonsági berendezések segítségével, kiváltképpen bejárati és kijárati fotocellákkal. 5. Mindenfajta beszerelést a helyi regulációk és törvények alapján végezzen el. 6. Mindenfajta karbantartást, javítást és beállítást szakemberrel kell elvégeztetni.

Ellenőrizze műszerekkel az elektronikus berendezések hibátlan működését. 5. Ellenőrizze hogy a sorompó fém dobozának ajtaja rendesen be van-e csukva. 6.
