1 ELEKTROMOS ROLLER Termék száma: 2341 Használati leírás Olvassa el és értse meg a következő leírást.

2

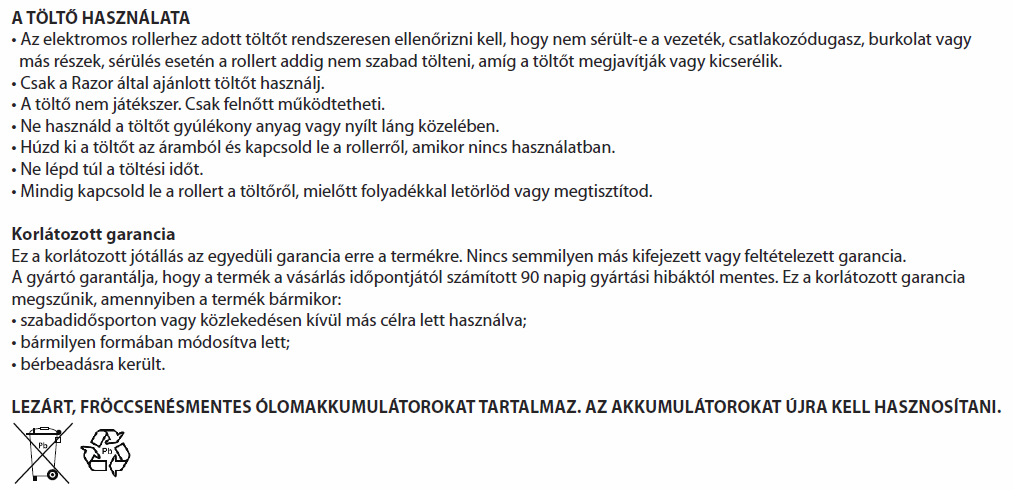

3

4 Mielőtt hozzákezdene Távolítsa el a csomagolást. Ellenőrizze, hogy minden alkatrész hiánytalan e vagy nem e sérült. A roller 95%-a a gyárban már össze lett állítva, ezért egy kis karcolás a dobozon nem szabad hogy a terméket rongálja. MIELŐTT A SZERELÉSHEZ KEZDENE, BIZONYOSODJON MEG RÓLA, HOGY A KÉSZÜLÉK KAPCSOLÓJA AZ OFF -RA LEGYEN ÁLLÍTVA.

5 ALKATRÉSZEK 8mm/10mm/17mm Csavarhúzó Ventil extender Pumpa Csavarkulcs Phillips (jobb oldali fogantyúba) nem nincs mellélekve mellékelt mellékelt 6mm inbuszkulcs mellékelt 4mm inbuszkulcs mellékelt 2,5mm / 5mm inbuszkulcs NEM mellékelt A termék szereléséhez nem szükséges 20 percnél több, de ez az idő az akkumulator töltésének idejét nem tartalmazza. Kormány illesztése: SZERELÉS ÉS BEÁLLÍTÁSOK Lazítsa meg a kerekfejű Távolítsa el a műanyag Nyomja le teljesen a gombot és billetse meg a védőt. Illessze a rugós rugókat a Headset-ig. kormányt 6 óra irányába. Darabot.

6 Az inbuszkulcs segít- Ezután hajtsa vissza a Majd húzza meg kerekfejű ségével húzza meg a kormánycsövet. Gombot 12 óra irányába. belső csavart az óra járásával egyező irányba. A kerekek pumpálása: a kerekek gyárilag fel vannak pumpálva, de a szállítás következtébe veszíthetnek a nyomásból. Ezért fontos az első használat előtt utána pumpálni indokolt esetben. Hátsó kerék A pumpáláshoz szükséges szelepet a kormány jobb oldali fogantyújában találja. Ezután nyissa fel a jkerek fedelet, ez alatt találja a nyílást. Illessze a szelepet a helyére, majd kezdjen pumpálni (de fontos hogy a megengedettnél ne pumpáljon többet). Mindezek után távolítsa el a szelepet és hajtsa vissza a kerek fedelet. Első kerék Az első kerék a hagyományos módon pumpálható, egy bicikli pumpa is elegendő. Ügyeljen a jelzésre, ne pumpálja túl a kereket.

7 Az elem töltése: az elektromos rollernek az eleme nincs teljesen feltöltve, ezért ajánlatos az első használat előtt azt feltölteni. Amennyiben a rollert nem minden nap, vagyis ritkán használja, ajánlatos az elemet havonta egyszer azért feltölteni. Kezdeti töltési idő: 18 óra Feltöltési idő: 12 óra Működésének ideje: 40 perc egy huzamban Átlagos élettartama az elemnek: 250 töltés Töltés előtt, ellenőrizze, hogy a bekapcsoló gomb az off -ra legyen állítva. Majd illessze a töltő dugójának megfelelő végét az elektromos rollerbe. Ezután már csak az áramba kell behelyeznünk a dugó másik végét. Amennyiben a jelző fény az adapteren nem világít, ellenőriznie kell az áramellátást, vagy másik konektorba kell próbálnia. JAVÍTÁS ÉS HIBAELHÁRÍTÁS Fék beállítása: a fékkábel állításához, egy kicsit játsszani kell a kábel állítójával. Negyed vagy fél fordulattal tekerjük el az állítót, mint ahogy a képen is látszik. Amennyiben a fék túl laza vagy túl szoros, az inbuszkulcs segítségével húzzon rajta, de amikor a beállítás már megfelelő, ne feljetse el az anyát teljesen meghúzni. Lánc és hátsó kerék cseréje: ehhez a művelethez szükségünk lesz a mellékelt Phillips csavarhúzóra.

8 A Phillips csavarhúzó segítségével lazítsa meg a két csavart és távolítsa el a lánc fedelét. A 10mm-es csavarhúzóval lazítson az fékkábel anchor csavarján, majd válassza el a kábelt. Az eltávolított alkatrészeket tartsa össze, azaz ügylejen rá, hogy nehogy eltűnjenek. A csavarhúzó segítségével lazítsa meg a csapágy csavarjait, körülbelül 5-ször kell a csavart fordítania. Kövesse az ábrákat. Két 12mm-es csavarkulccsal tudja a tengelyt lazítani. Majd tolja a kereket előre, hogy a lánc meglazuljon. Távolítsa el a kereket. Ügyeljen az eltávolított csavarokra, alkatrészekre. Helyezze fel az új láncot vagy kereket. Ügyeljen rá, hogy a lánc a helyére legyen vissza illesztve, és a tengelynek is vissza kell ugrania a helyére. Kövessük az ábrákat, ahhoz hogy illesszük a fékrugót és húzza a kábel-drótot a kabel-ankerba. Húzza a kábel az eredeti helyére és fixálja azt.

9 Illessze a tengely tányért és a tengely anyát. Húzza meg, hogy jól rögzüljön. Majd a tengely-állító mindkét darabját ugyanolyan mozdulattal fordítsuk el, hogy a lánc kellően illeszkedjen a keréken. Ezután erősítse meg a fékházat tesztelje a terméket. Végezetül helyezze vissza a lánc burkolatát. Az első kerék cseréje: szükséges szerszámok lennének a 17mm-es csavarkulcs és sima fejű csavarhúzó. A csavarkulcsok segítségével lazítsa meg az elülső tengelycsavarokat, úgy, hogy a csavarokat az óra járásával egyezően tekeri. Távolítsa el a kereket, majd a kis alkatrészekkel együtt (csavar, alátét, hüvely) helyezze és rögzítse az újat a helyére.

10 Kis alkatrészek jobb oldalon: hüvely 9-2 alátét 9-2 alátét mm hatlapú anya Középső kis alkatrészek: 9-6 elülső tengely csavar Kis alkatrészek bal oldalon: 9-5 hüvely 9-2 alátét 9-2 alátét mm hatlapú anya A lánc beállítása: szükséges szerszámok 10mm-es csavarkulcs, két darab 8mmes és két darab 17mm-es kulcs. A 17mm-es kulcs segítségével lazítsa meg a tengelycsavarokat a hátsó keréken az óramutató járásával ellentétes irányban. Majd a két 8mm-es kulccsal lazítsa meg a fékházban található ankler csavart, amely a hátsó keréken bal oldalon a hátsó villánál helyezkedik el. A 10-es kulccsal húzza meg a feszültséget beállító csavart negyed vagy fél fordulattal, hogy a lánc finomhangolása megtörténjen. Mindkét beállítót húzza meg pontosan ugyanúgy, hogy az összhangot megtalálja. Ha a feszültség már rendben van, akkor nem maradt hátra, csak az, hogy a tengelycsavarokat meghúzzuk és visszaszereljük a fékházat. Teszteljük ezután a terméket, indokolt esetben ismételjük meg a folyamatot.

11 AZ ELEKTROMOS ROLLER RÉSZEI

12 1. Kormány fogantyúi (bal,jobb) 1-1 szelep extender 1-2 kormány végek 2. Egysebességes twist markolat fojtószelep 2-1 karok 3. Kormány középső darabja 4. Fékkar állítója 5. Gyors-zár a kormányon 6. Headset (felső,alsó) 7. Elülső villa 8. Limiter 9. Első kerék egyben 10. Reset gomb 11. On/Off gomb 12. Töltőnek nyílás 13. Control modul 14. Elem (2-12V/7Ah) 15. Motor (250W) 16. Kitámasztó 17. Hátsó kerék egyben 18. Lánc 19. Lánc fedele 20. Elem tartó 21. Fellépő felület
