1 ACO LICHT VARIODOME rendszerismertető

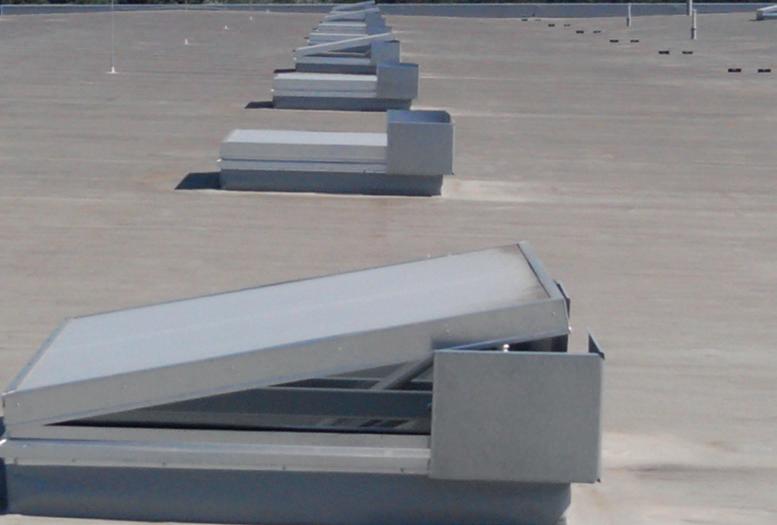

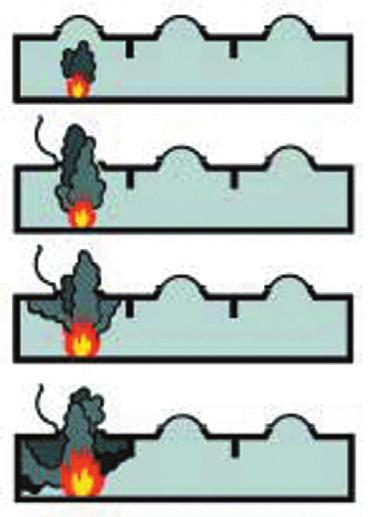

2 ACO LICHT VARIDOME rendszerismertető Variodome kupola EN minœsített VARIODOME kupola termékcsalád magas színvonalú mıszaki megoldást kínálnak elsœsorban csarnoképületek, ipari helyiségek, raktárak bevilágítására, szellœztetésére, hœ-és füstelvezetésre. Legmodernebb gyártási eljárással készült termékek a minœséget ( ISO 9001 ) és a környezetvédelmet is ( ISO ) egyaránt fontosnak tartják. A VARIODOME termékek széles méret- és típusválasztékban elérhetœek, variálhatóságuk miatt gyakorlatilag bármilyen egyedi építészeti megoldásra lehetœséget kínálnak, így biztosítva a maximális tervezœi szabadságot. Funkcionalitás szempontjából három, egymáshoz jól kapcsolható feladatkört láthatnak el felülvilágító rendszereink. 1. Bevilágítás A bevilágítás üveget helyettesítœ, könnyısúlyú, jó hœszigetelœ képességı, funkció szerint kiválasztott mıanyag (fényáteresztœ) rétegeken keresztül történik. A mellékelt kép jól szemlélteti a tetœn keresztüli fénybeeresztés hatékonyságát. Nagy belsœ terek természetes fénnyel történœ megvilágítására, a természetes fény elœnyeinek kihasználására elengedhetetlenek a tetœbevilágítók. A mesterséges fényforrások energiaszükséglete lényegesen csökkenthetœ. 2. Szellæztetés A bevilágítás mellett nyílószárnyak és nyitószerkezetek teszik lehetœvé a természetes szellœztetést. Ez különös jelentœséggel bír ott, ahol a légcsere biztosítása, a túlzott felmelegedés elkerülése megoldandó feladat. 3. Hæ-, és füstelvezetés Zárt térben az emberi életre, valamint anyagi javainkra az egyik legveszélyesebb dolog a füstképzœdés. Amennyiben a forró, feltoluló, a zárt teret rövid idœ alatt elárasztó füstgázok elvezetése nem megoldott, akkor az ott tartózkodó személyek, valamint az ott lévœ anyagi javaink, és nem utolsó sorban magának az épületnek a megmentésére az esély jelentœsen csökken. A tetœn elhelyezett felülvilágító rendszerek a fénybeeresztés, szellœztetés mellett kiválóan szolgálják a zárt térben tızeset miatt képzœdœ és feltorlódó forró füstgázok szabályozott elvezetését. 2

3 ACO LICHT VARIODOME rendszerismertető VARIDOME kupolacsalád mérettáblázata és hatásos nyílófelületei Sorszám Alapméretek (cm) Nyitószerkezet mérete (mm) Geometriai terület (m2) DOP-EN12101 Cvérték Hatásos felület Aa (m 2 ) 1 100x ,00 0,67 0, x ,50 W L , S L 5 0 0, R E 1 1, 0,7 1, x ,00 Re , B 300, T (00) 0,71 1, x ,50 0,71 1, x ,44 0,7 1, x ,80 WL 1500, SL 500, RE 11, 0,71 1, x ,16 Re , B 300, T (00) 0,72 1, x ,88 0,73 2, x ,25 0,72 1, x ,70 0,73 1, x ,15 WL 1500, SL 500, RE 11, Re , B 300, T (00) 0,73 2, x ,60 0,73 2, x ,75 0,74 2, x ,24 0,74 2, x x ,78 4,32 WL 1500, SL 500, RE 11, Re , B 300, T (00) 0,74 0,75 2,80 3, x ,50 0,75 3, x ,00 0,74 2, x ,00 WL 1500, SL 500, RE 11, Re , B 300, T (00) 0,72 3, x ,00 0,71 4,26 1. A nyílószárnyakat funkcióját tekintve nyithatjuk: hœő-és füstelvezetésre 165 fok feletti nyitás biztosításával a, pneumatikus munkahengerrel kiegészíthetœ hœautomatikával b, V-os motorokkal napi szellœztetésre a, pneumatikus munkahengerrel cm nyitási magassággal b, V-os motorokkal cm nyitási magassággal c, 230 V-os nyitómotorral cm nyitási magassággal d, kézi orsós nyitószerkezettel 30 cm-es nyitási magassággal kombináltan hœ-és füstelvezetésre és napi szellœztetésre. 3

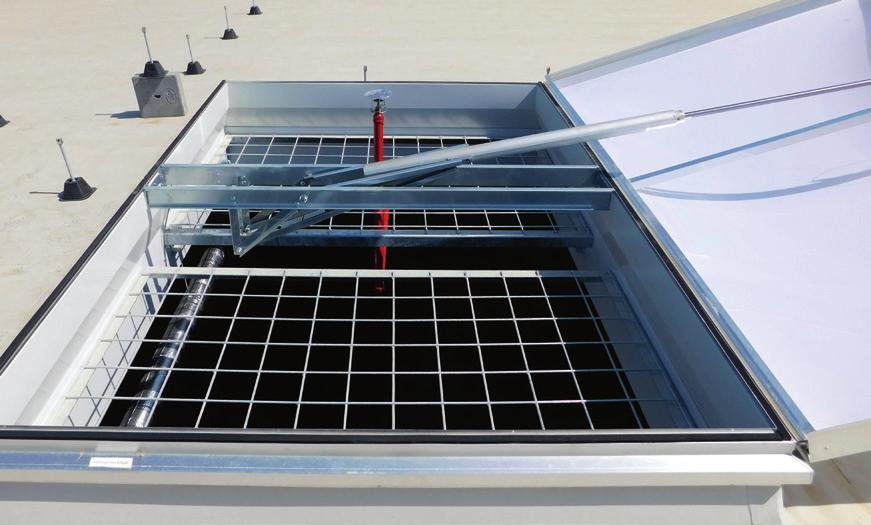

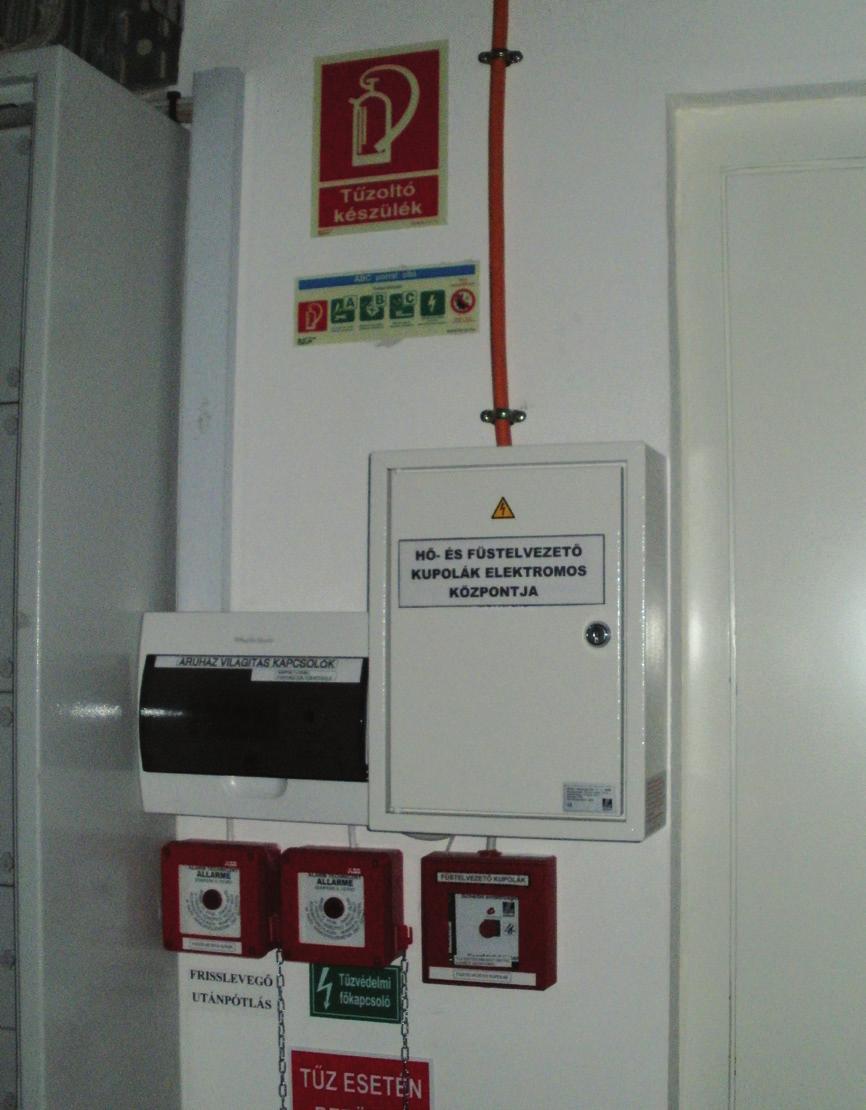

4 ACO LICHT VARIDOME rendszerismertető 2. A nyitószerkezetek vezérlése történhet: hœ-és füstelvezetés esetén: a, CO 2 vezérlœ központtal, opcionálisan mágnes kapcsolóval kiegészítve (tızjelzœ központ jelét fogadni képes kivitel) nyomáskapcsolóval kiegészítve (igény esetén továbbjelzés biztosítására) b, 24-48V-os elektromos felügyelœ és vezérlœ központtal, akkumulátorral felszerelve napi szellœztetés esetén a, három állású kapcsoló, opcionálisan fényvisszajelzéssel esœ-és szélérzékelœ központtal, szenzorokkal b, sırített levegœs szellœztetœ központ, opcionálisan nyomáscsökkentœvel kompresszorral, puffer tartállyal esœ-és szélérzékelœ központtal, szenzorokkal CO 2 központ túlnyomásának fogadására alkalmas kivitelben Leesés elleni- illetve vagyonvédelmi rácsok A megnövekedett vagyonvédelmi, illetve életvédelmi elœírások figyelembe vételével és azok betarthatósága érdekében a teljes felülvilágító rendszer felszerelhetœ betörésvédelmi és leesés elleni biztonsági acélráccsal. Leesés elleni védelem esetén D=6 mm átmérœjı acélrácsot, vagyonvédelmi elœírások betartására D=10 mm átmérœjı és 150 x 150 rácsosztású acélrácsot alkalmazunk. Rovar- vagy madárháló Speciális gyártási (pl. gyógyszer- élelmiszeripar) vagy egyéb higiéniai körülmények, szabályzatok a tetœn keresztüli nyílószárnyak esetében is szükségessé teszik a rovarok illetve madarak elleni védelmet biztosító háló felszerelését. Az ACO által egyedileg, méretre gyártott, a már meglévœ, vagy a beépítendœ nyílószárnyhoz nagy pontossággal illesztett, keretes hálók teljes körı védelmet nyújtanak a madarak és rovarok ellen. A hálók kialakításának következtében azok a szellœztetési/hœ- és füstelvezetési funkció mıködését semmilyen módon nem akadályozzák. Leesés elleni kikötési szem 4 Mai modern építkezéseken a törvényi elœírások betartása mellett elengedhetetlen a munkaterületen dolgozó személyek testi épségének megóvása. A VARIODOME termékcsalád része a kupola lábazatához rögzített kikötési biztonsági szem. Alkalmazása a személyes védœfelszereléssel kiegészítve lokálisan biztosítja a leesés elleni védelmet, szükségtelenné téve a költséges kötélpálya kiépítéseket.

5 ACO LICHT VARIODOME rendszerismertető A sávfelülvilágítókba beépített polikarbonát m szaki adatai Nyílószárny üvegezés Szín Fény áteresztés (%) Hæátbocsátási (U=W/m2K) Hanggátlási (Rw) 1 réteg PETG víztiszta 94 5,4-1 réteg PETG opál 84 5,4-2 réteg PETG víztiszta/víztiszta 87 2, réteg PETG víztiszta/opál 77 2, réteg PETG opál/opál 68 2, réteg PETG víztiszta/víztiszta/víztiszta 79 1, réteg PETG víztiszta/víztiszta/opál 70 1, réteg PETG víztiszta/opál/opál 65 1, réteg PETG opál/opál/opál 59 1, mm pc víztiszta 65 2, mm pc opál 60 2, mm pc víztiszta 61 1, mm pc opál 55 1, mm pc víztiszta 54 1, mm pc opál 44 1, mm pc víztiszta 51 1, mm pc opál 43 1, mm pc víztiszta 50 0, mm pc opál 40 0, mm pc + 1 réteg PETG víztiszta/opál 62 2, mm pc + 1 réteg PEG víztiszta/opál 59 1, mm pc + 2 réteg PETG víztiszta/víztiszta/opál 55 1, mm pc + 2 réteg PETG víztiszta/víztiszta/opál 49 0,95 31 Lábazat Szín Fény áteresztés (%) Hæátbocsátási (U=W/m2K) Hanggátlási (Rw) 30 mm hœszigeteléssel - - 0, mm hœszigeteléssel - - 0,

6 ACO Licht Kft Dunaharaszti Jedlik Ányos utca 24. Tel.: Fax: Honlap:
