1 APOLLO és APOLLO ATI Hı, és füstelvezetésre, napi szellıztetésre szolgáló rendszer Gravitációs hı és füstelvezetı, napi szellıztetı kétszárnyú berendezések ÁLTALÁNOS LEÍRÁS A TERMÉK BEMUTATÁSA A Colt csoport nagy hangsúlyt fektet a költséghatékony, energiatudatos, megbízható mőködéső, és gazdaságos üzemeltetéső rendszerekre, így olyan füstelvezetı berendezéseket fejlesztett ki, amelyek nem csak eredeti céljukra, hanem a légtechnikai rendszer integráns részeként is szolgálhatnak. Egészen napjainkig az épület légcseréjérıl, hőtésérıl az épületgépészek (tervezık) által méretezett légtechnikai gépek gondoskodtak függetlenül a füstelvezetı termékektıl. A Colt Apollo kétszárnyú berendezés kialakításánál fogva ugyanazon nyitószerkezettel nyílik teljes keresztmetszetben hı- és füstelvezetés, illetve napi szellıztetés céljából is, jelentısen növelve a szellıztetési hatékonyságot. Ezekkel a paraméterekkel kalkulálva, a légkezelık mőködése akár fél éven át szüneteltethetı, csupán ki kell nyitni ezeket a gravitációs füstelvezetıket, melyek minden fajta további energiafelhasználás nélkül biztosítják a szükséges légcserét, valamint az év nagy részében a megfelelı belsı hımérsékletet is. A Colt Apollo kétszárnyú berendezés a meleg levegı felhajtóerejét kihasználva valósítja meg a természetes szellıztetést, így költséghatékony megoldást kínál a hı- és füstelvezetés biztosítására és a napi szellıztetı funkció ellátására is, mindemellett pedig a természetes megvilágításról is gondoskodik. Alkalmazási terület: iparban, szolgáltató szférában, közintézményekben egyaránt. Apollo berendezés önálló egységként telepítve Apollo termék donga felülvilágító sávba integrálva ELİNYÖK Széles méretválaszték Letisztult szerkezeti felépítés Megerısített csuklópántok Professzionális víztömítés Egyszerő és sokféle telepítési lehetıség 90º-os nyitási szög RWA és szellıztetés esetén is Költséghatékony üzemeltetéső rendszermegoldás hı és füstelvezetésre, ill. napi szellıztetésre Idıjárástól függetlenül mőködı ATI szellıztetı Alacsony hıátbocsátási értékek Csekély súly Colt Hungária Kft Budapest Gyömrıi út T.: F.: info@colt-info.hu APOLLO Kétszárnyú hı és füstelvezetı, napi szellıztetı termék APOLLO ATI Idıjárásfüggetlen szellıztetı berendezés

2 APOLLO ATI Idıjárásfüggetlen szellıztetı berendezés SZERKEZETI FELÉPÍTÉS Rendelhetı szárny-kialakítások Az Apollo kétszárnyú termék magas minıségi követelményeknek megfelelı szerkezeti elemekbıl épül fel, a fıbb egységek AlMg3 alumíniumból készülnek. A termék bázisa körben EPDM gumitömítést kapott, melyet a speciális kiképzéső profilokra szorosan illesztenek, kiküszöbölve ezzel a nyitáskor/záráskor a felszakadás lehetıségét, emellett minimalizálja a levegı filtrációját is. A precízebb mőködés, és a hosszabb élettartam biztosítása érdekében a zsanérokat 2,5mm vastag rozsdamentes acélból készítik. Az esıelvezetı hornyokat áramvonalas extrudált alumíniumból tervezték. Az Apollo nagy méretválasztékban rendelhetı termék, 16 mm vastag (2 rtg. és 1 cell. / 7 rtg. és 6 cell.), víztiszta vagy opál színő cellás polikarbonát szárnnyal, esetleg 20mm vastag kétrétegő hıszigetelt alumínium szendvicspanel kitöltéssel, és szigetelt vagy egyrétegő bázissal is kérhetı. Általában 35cm szerkezeti magasságú, egyenes lábazattal, sík szerelıtalppal, 6-8cm ásványgyapot hıszigeteléssel, a hozzá tartozó takarólemezzel, de vízszigetelés nélkül szállítjuk. Polikarbonát szárny (2 rétegő, 1 cellás) Egyrétegő normál bázis Polikarbonát szárny (7 rétegő, 6 cellás) Szendvicspanel szárny (2 rtg alu.+szig.) Speciális hıszigetelt bázis VEZÉRLÉS Acél zsanérok Esıelvezetı csatorna APOLLO Kétszárnyú hı és füstelvezetı, napi szellıztetı termék Rendelhetı bázis-kialakítások Colt Apollo termék nyitott állapotban Colt pneumatikus vezérlı rendszer légtartályokkal Pneumatikus szellıztetı központ Colt pneumatikus vezérlı rendszer vészkazettákkal Fontosabb rendszerelemek A Colt a fentieken felül arra is ügyel, hogy a telepített rendszer üzemeltetése, illetve késıbbi karbantartása is a költséghatékonyság jegyében történjen. A jelenleg piacon megtalálható hagyományos gravitációs füstelvezetı rendszereket az jellemzi, hogy a tőzoltó általi kézi nyitás, vagy a tőzjelzı központon keresztül történt aktiválást követıen fel kell menni a tetıre majd a kinyitott berendezéseket egyenként, kézzel vissza kell zárni, és az elhasználódott alkatrészeket ki kell cserélni ahhoz, hogy a rendszer ismét üzemképes legyen. Egy téves vagy teszt jellegő, esetleg valós indítás után ezek az újraélesítési költségek meglehetısen nagy összegeket tehetnek ki a telepített rendszer függvényében. A Colt ezzel szemben kidolgozott egy olyan tisztán pneumatikus elvő vezérlési, mőködtetési elvet, amelynél nincsenek újraélesítési költségek, lejáró szavatosságú, cserélendı pirotechnikai alkatrészek, ráadásul központilag megoldható a termékek visszazárása egy gomb megnyomásával, így a beázási károk kiküszöbölhetıek. Kétszárnyú termékeinkhez kiválasztjuk a megfelelı pneumatikus nyitószerkezetet, a munkahengerekhez dupla csıvezetéket építünk ki a NYIT-ZÁR funkció miatt. Ez egyrészt lehetıvé teszi a központilag mőködtetett napi szellıztetı funkció ellátását, másrészt egy esetleges vészkioldás utáni automatikus visszazárást. A füstelvezetés esetén történı kioldásra is elıszeretettel választjuk vésznyitó kazetták helyett a légtartályos megoldást, amennyiben a mőszaki feltételek adottak az épületben. A mindig feltöltött, visszacsapó szeleppel ellátott, sőrített levegıs tartályok a leürülést követıen a helyi hálózatról (vagy kompresszorról) újra feltöltıdnek automatikusan, így a rendszer magától ismét üzemképes állapotba kerül. NYITÓSZERKEZETEK Az EN követelményeket kielégítı standard pneumatikus RWA termék automatikus ún. TAG hıkioldó egységgel van ellátva, mely a készüléket tőz esetén az elıre meghatározott hımérséklet elérésekor (68 C, 93 C) azonnal kinyitja. Általában pneumatikus munkahengereket alkalmazunk (szárnyanként 1-1db), mely hı- és füstelvezetés valamint napi szellıztetés esetén egyaránt teljes keresztmetszetben nyitja meg a terméket, ritkább esetben 24V-os elektromotoros verziót is használunk A. B. P1 P2 CO2 palack 4. Hıampulla Csavar 5. Csavar Szelep NYIT ág termék felé ZÁR ág termék felé NYIT ág hálózat felıl ZÁR ág hálózat felıl

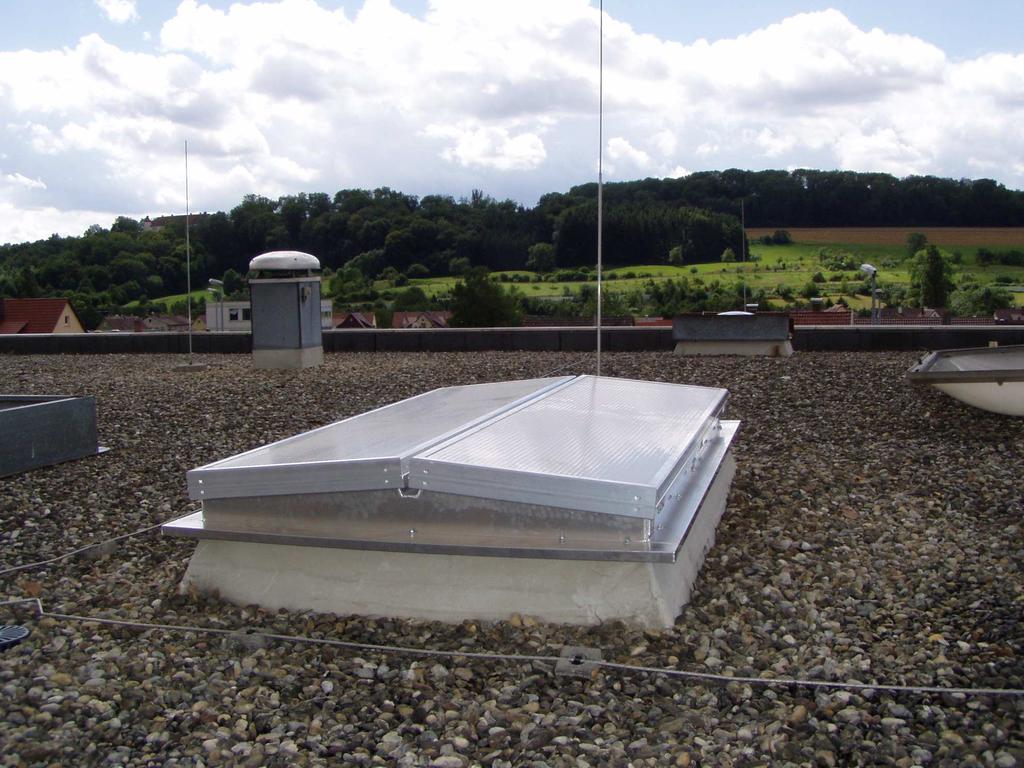

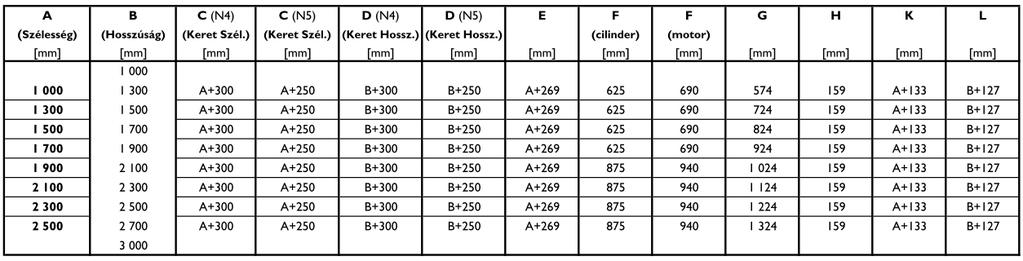

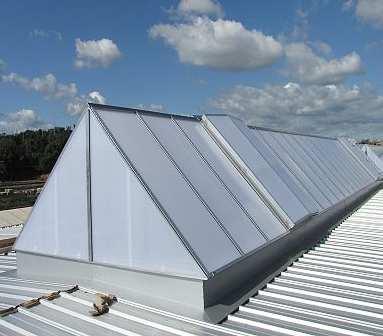

3 SZERELÉS, TELEPÍTÉS A berendezés telepíthetı pontszerően önálló egységként, vagy bevilágító sávba integrálva. 1. Lapostetıre történı telepítéskor a terméket általában egy 35cm magas egyenes lábazatra ültetjük. A lábazat lerögzítése a tetın történhet profillemez alá, közvetlenül a kiváltó tartó szerkezetre, vagy magára a profillemezre is, de a szerelıtalp csak sík kivitelben kérhetı. 2. Igény szerint a berendezés integrálható különbözı típusú felülvilágító sávokba is, legyen az donga, sédtetıs, nyeregtetıs, vagy akár félnyeregtetıs kialakítás. 30 -os beépítéskor már ajánlott szélterelıt alkalmazni a jobb hatásos nyílófelület elérése érdekében. A terméket csak az egyik irányban lehet döntve telepíteni. Az EN szabványoknak megfelelıen az alábbi dılésszögeket vizsgálták: 30 /30, 45 /45, 60 /30, 90 /30. Fİ MÉRETEK Egyrétegő verzió esetén Hıszigetelt verzió esetén Szélterelı A termékek szélességi és hosszmérete 100mm-ként növekedik! A termékek szélességi és hosszmérete 100mm-ként növekedik! APOLLO Kétszárnyú hı és füstelvezetı, napi szellıztetı termék APOLLO ATI Idıjárásfüggetlen szellıztetı berendezés

4 APOLLO Kétszárnyú hı és füstelvezetı, napi szellıztetı termék APOLLO ATI Idıjárásfüggetlen szellıztetı berendezés NYITÓSZERKEZETEK HELYIGÉNYE HATÁSOS NYÍLÓFELÜLET ÉRTÉKEK SÚLY ADATOK

5 HİÁTBOCSÁTÁSI TÉNYEZİK APOLLO Kétszárnyú hı és füstelvezetı, napi szellıztetı termék APOLLO ATI Idıjárásfüggetlen szellıztetı berendezés

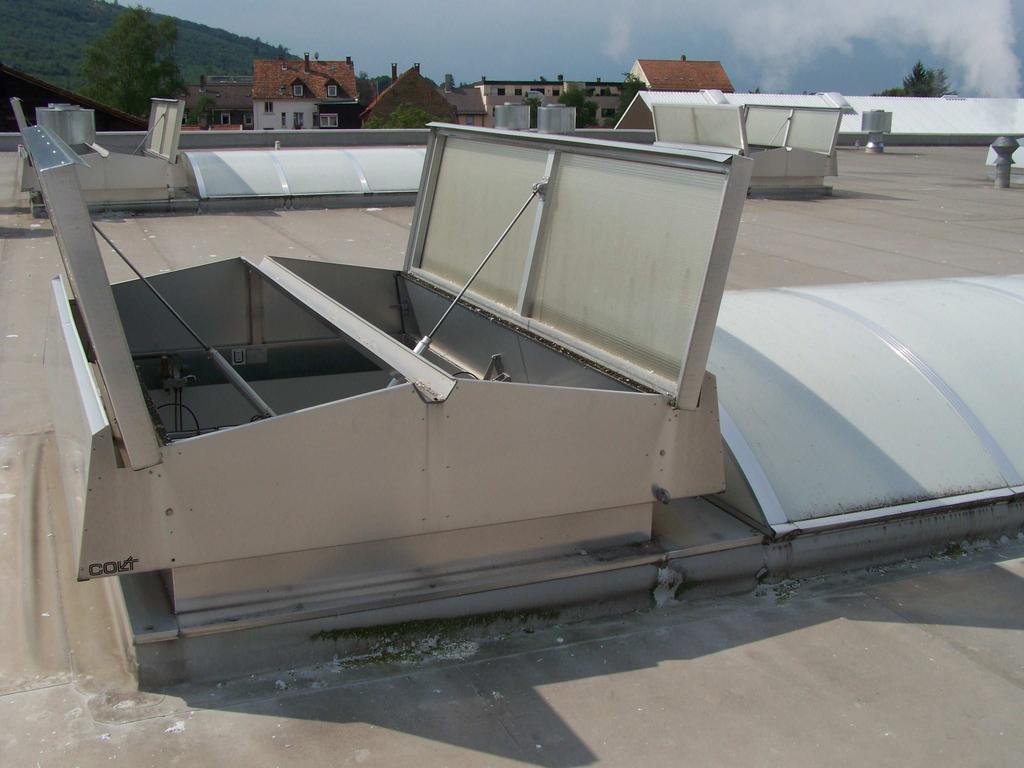

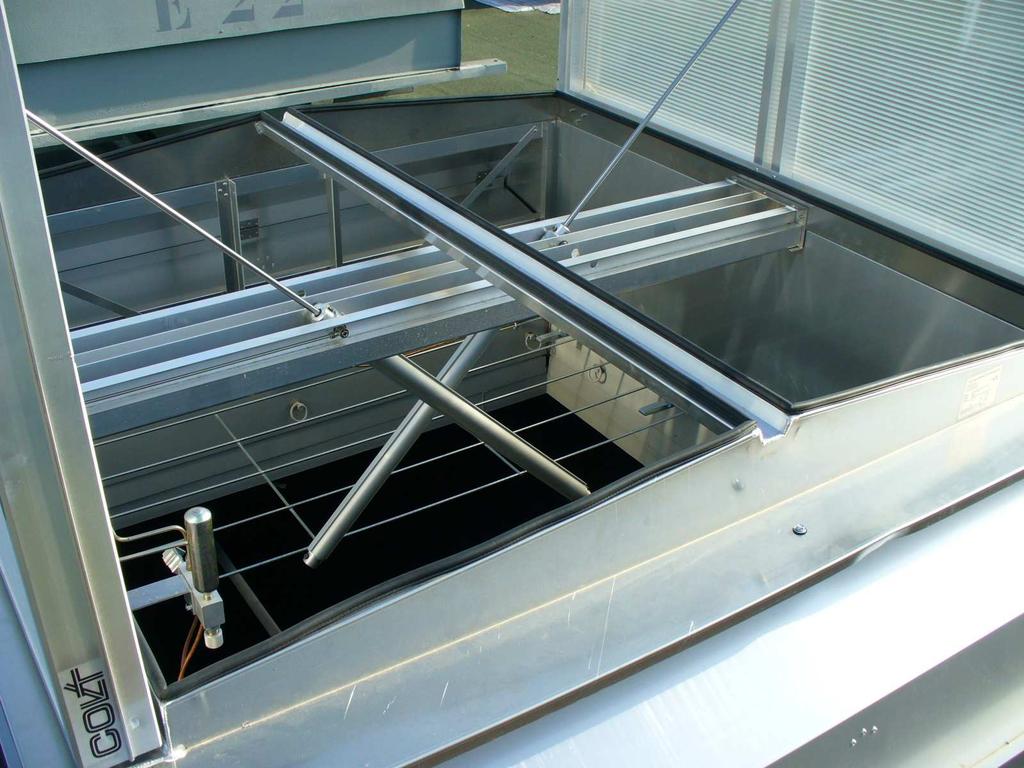

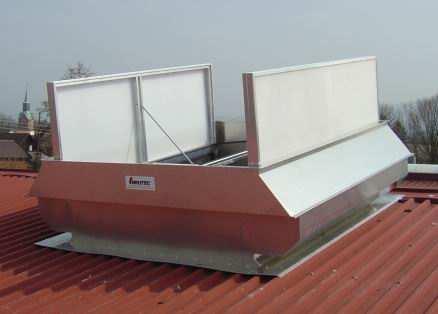

6 APOLLO ATI Idıjárásfüggetlen szellıztetı berendezés APOLLO Kétszárnyú hı és füstelvezetı, napi szellıztetı termék APOLLO ATI Abban az esetben, ha a belsı technológia folyamatos hıfejlıdéssel jár, akkor esıs idıben is nélkülözhetetlen az állandó légcsere biztosítása. Erre nyújt kiváló lehetıséget a Colt új fejlesztése, az idıjárásfüggetlen lábazati keretelemmel kiegészített termékcsalád. Az Apollo ATI kétszárnyú termék alsó részének hosszanti oldalaiba integrált két belsı lamella nyitott állapotában is esıbiztos. A termék beépítési lehetıségei és mőszaki paraméterei lényegében megegyeznek az Apollo termékünk adataival. MŐKÖDÉSI ELV Fİ MÉRETEK NYITÓSZERKEZETEK HELYIGÉNYE, ÉS SÚLY ADATOK Oldalsó lamellák Cv értéke: 0,38
