1 Épületgépészet bevezetı elıadás Szikra Csaba

2 max. 2m Kémények: Nyitott égésterő falikazánok kéményei Kéménytest min. 2m Füstcsı Gázberendezés

3 Kémények: Zárt égésterő fali kazánok kéményei 1 Levego Füstgáz Berendezés

4 Kémények: Zárt égésterő fali kazánok kéményei 2

5 Kémények: Zárt égésterő fali kazánok kéményei 3

6 Kémények: Zárt égésterő fali kazánok kéményei 4 minimális helyigények 24kW névleges teljesítményő fali főtıkészülék Szintek száma A kémény kőrtı belsı átmérıje (befoglaló mérete) Szintenként 1 készülék Szintenként 2 készülék 1 Ø14 (36x36) Ø18 (40x40) 2 Ø16 (36x36) Ø22 (48x48) 3 Ø18 (40x40) Ø25 (48x48) 4 Ø20 (40x40) Ø30 (55x55) 5 Ø22 (48x48)

7 Tartalékkémények: OTÉK elıírások, megoldások, méretek Tartalék főtés (94. ): (1) A tartalékfőtés lehetıségérıl gondoskodni kell a) minden lakás legalább egy lakószobájában, b) minden olyan helyiségben, ahol folyamatos tartózkodás szükséges (pl. készenléti, ügyeleti helyiségekben). (2) A tartalékfőtés lehetıségérıl szilárd tüzelıanyaggal üzemeltethetı tüzelıberendezés céljára alkalmas, gravitációs üzemő kémény vagy egyidejőleg és folyamatosan igénybe vehetı többlet villamos energia biztosításával kell gondoskodni. Csak egyedi kémény lehetséges minden készülékhez önálló kémény! Kémény anyaga, mérete: Falazott, belsı oldalán is vakolt kémény nagyszilárdságú téglából: 14 x 14 (38x38) zárt fatüzeléső kandalló, kályha 3kW-ig 14 x 21 (38x45) zárt fatüzeléső kandalló, kályha 5kW-ig, cserépkályha Kémény gyártmányok: Samott vagy acél béléscsı, befalazva, illetve elıre gyártott köpennyel (belsı átmérı 14 20cm). Méret helyigény (tégla, elıre gyártott köpeny) - megjegyzés Ø14 cm ( 38cm, 32cm) - zárt fa kályha, 3kW-ig Ø16 cm ( 40cm, 34cm) - zárt fa kályha, 4kW-ig Ø18 cm ( 42cm, 37cm) - zárt fa kályha, 5kW-ig, cserépkályha Ø20 cm ( 44cm, 39cm) - zárt fa kályha, 6kW-ig, cserépkályha

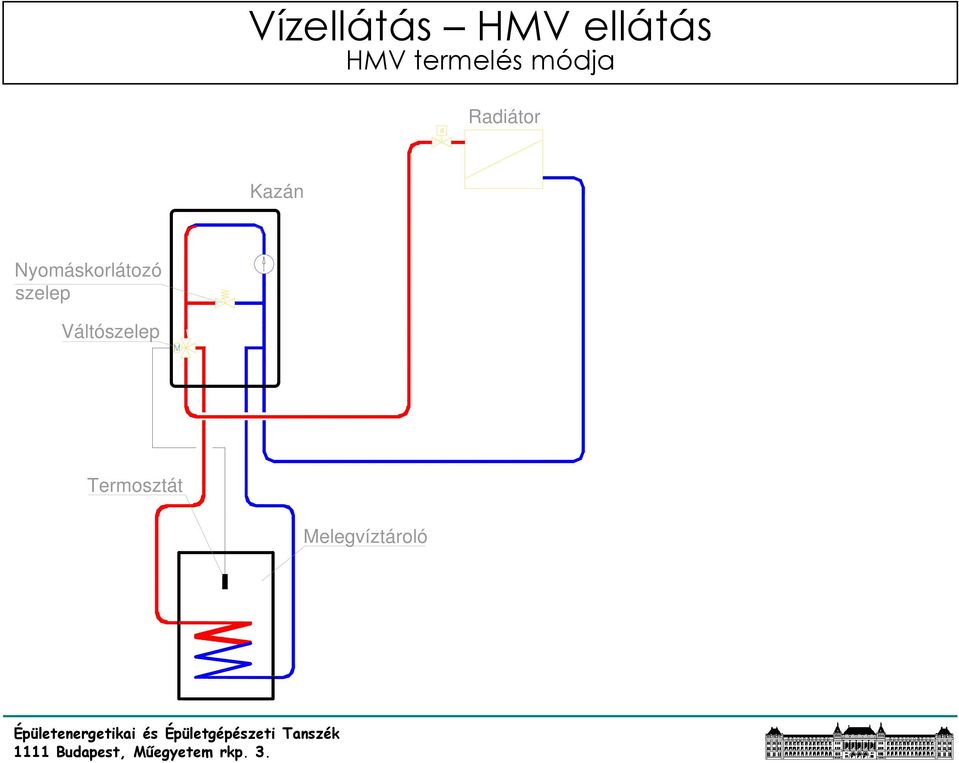

8 Vízellátás HMV ellátás HMV termelés módja Radiátor Kazán Nyomáskorlátozó szelep Váltószelep Termosztát Melegvíztároló

9 Anyaga: Réz, mőanyag, kompozit anyagok Vízellátás HMV ellátás Csıhálózat kialakítása, anyaga, mérete, elhelyezkedése Mérete: ½ ¾ 1 Hıszigetelés: Min. 5mm exp. pol. hıszig. Vezetés: Oldalfal, akna Kéményfej!

10 Anyaga: PVC, tokos kötésekkel Mérete: NA 32 NA 50 NA 63 NA 100 NA 125 NA 150 Csatornázázás Csıhálózat kialakítása, anyaga, mérete, elhelyezkedése Eresz csatorna Külsı csapadékvíz ejtı Szellızı idom Szellızı vezeték Tetı összegolyó Belsı csapadékvíz ejtı Vezetés: Oldalfal, akna, padló! Ágvezeték Csatorna ejtı Esıvíz állványcsı Külsı csapadékvíz alapvezeték 1% Külsı csatorna alapvezeték Visszacsapó szelep Falátvezetés 1% Tisztító idom Belsı Belsı csatorna csapadékvíz alapvezeték alapvezeték

11 Csatornázázás Berendezési tárgyak - WC WC bekötı idom Tokos PVC könyök

12 Csatornázás Berendezési tárgyak Padlóösszefolyó

13 Csatornázás A fürdıszoba berendezési tárgyai: (ülıkád) Kád: ½ hideg, melegvizes csatlakozás keverı csapteleppel NA50 csatorna csatlakozás Zuhanytálca: ½ hideg, melegvizes csatlakozás keverı csapteleppel NA50 csatorna csatlakozás Mosdó ½ -os tartalék elzáró NA40 csatorna csatlakozással Vízellátás - Csatornázás

14 Csatornázás A konyha berendezési tárgyai: mm-es szintvonal Végleges padlóvonal Mosogató: ½ hideg, melegvizes csatlakozás keverı csapteleppel NA50 csatorna csatlakozás Kivitel: Egy-, két-, hárommedencés, csöpögtetıs kivitel Öntöttvas, Kerámia, Acéllemez (zománcozással), Rozsdamentes acél Falikút: ½ hideg, melegvizes csatlakozás önálló csapteleppel NA50 csatorna csatlakozás Kivitel: Öntöttvas, Kerámia, Acéllemez (zománcozással), Rozsdamentes acél ¾ menetes légbeszívószelepes tömlıcsatlakozási lehetıséggel Mosógép, mosogatógép csatlakozás ½ -os tartalék elzáró NA40 csatorna csatlakozással Légbeszívószelepes kivitel Integrált vízcsatlakozású kiv. Vízellátás - Csatornázás

15 Szellızés Központi elszívó rendszer, egyedi szellızés Anyaga: Horganyozott acélcsı (falvastagság ~1mm) Mérete: mm Vezetés: Akna (esetleg kisebb falvastagság esetén falban) Igény: WC, kamra: 50m 3 /h Fürdı, szagelszívó: 100m 3 /h Szükséges méret [4 m/s légsebesség] Ф m3/h-ig Ф m3/h-ig Ф m3/h-ig Ф m3/h-ig Ф m3/h-ig Ф m3/h-ig

16 Mérık elhelyezése, helyigénye Gázmérık elhelyezése 200 Fogyasztói vezeték Csatlakozó vezeték Elhelyezhetı: Közös terő helyiségek (lépcsıház) zárható, szellıztetett fülkében Lakások, közlekedı terei Csatlakozó vezeték Nem helyezhetı el: Élelmiszertárolás, állandó tartózkodás, vizes helyiségekben Anyaga: Acél, kemény réz 1000 Mérete: ½ ¾ Vezetés: Falon kívül!

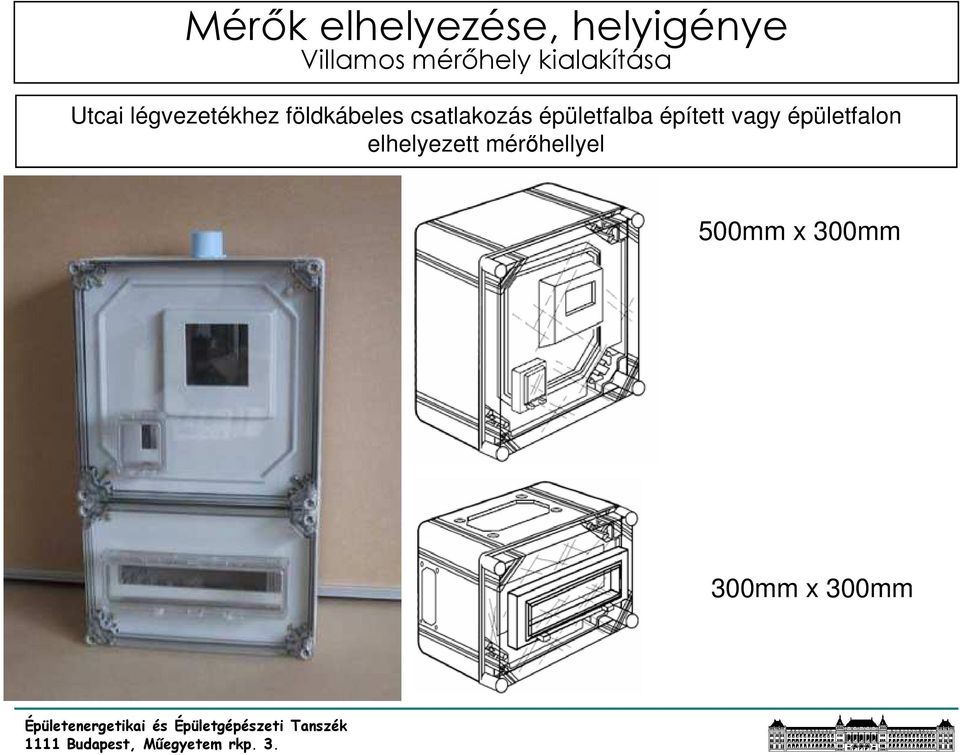

17 Mérık elhelyezése, helyigénye Villamos mérıhely kialakítása Utcai légvezetékhez földkábeles csatlakozás épületfalba épített vagy épületfalon elhelyezett mérıhellyel 500mm x 300mm 300mm x 300mm

18 Mérık elhelyezése, helyigénye Csoportos mérıelhelyezés társasházak esetén MSZ 447 szerint kötelezı

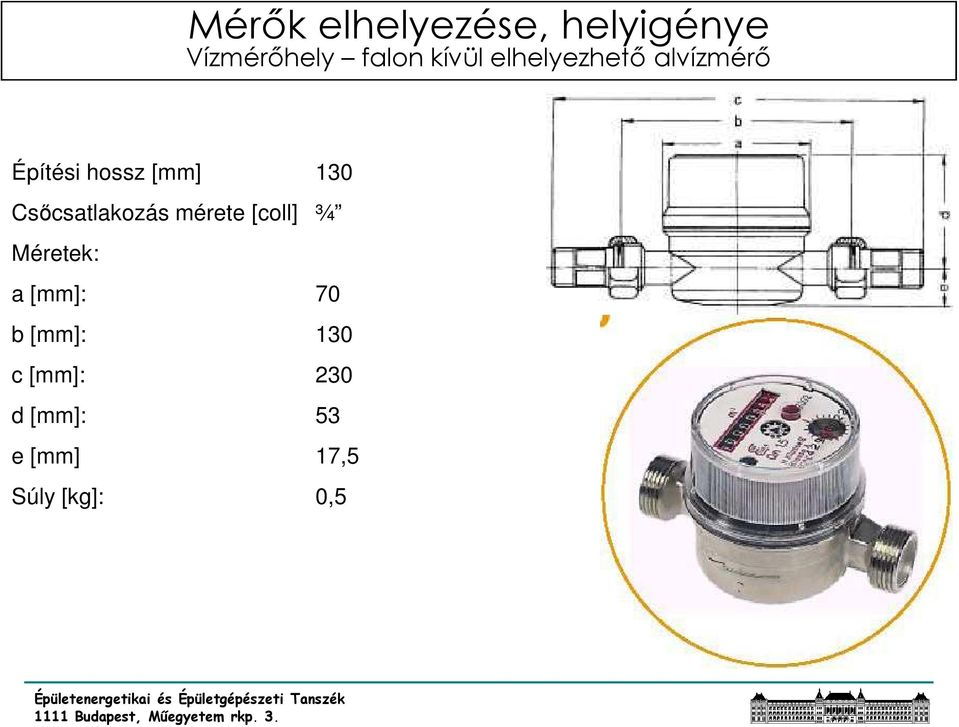

19 Mérık elhelyezése, helyigénye Vízmérıhely falon kívül elhelyezhetı alvízmérı Építési hossz [mm] 130 Csıcsatlakozás mérete [coll] ¾ Méretek: a [mm]: 70 b [mm]: 130 c [mm]: 230 d [mm]: 53 e [mm] 17,5 Súly [kg]: 0,5

20 Példa Akna elhelyezése
