1 Követelmény rendszer Vizsga: Vízellátás Csatornázás 1. rész Írásbeli 3 részbıl : Vízellátás, Csatornázás, Gázellátás, Szellızés, Főtés (60perc) Minden részbıl legalább elégséges szint Az írott dolgozat alapján megajánlott jegy A vizsga anyaga: Jegyzetek Elıadás anyaga, 1

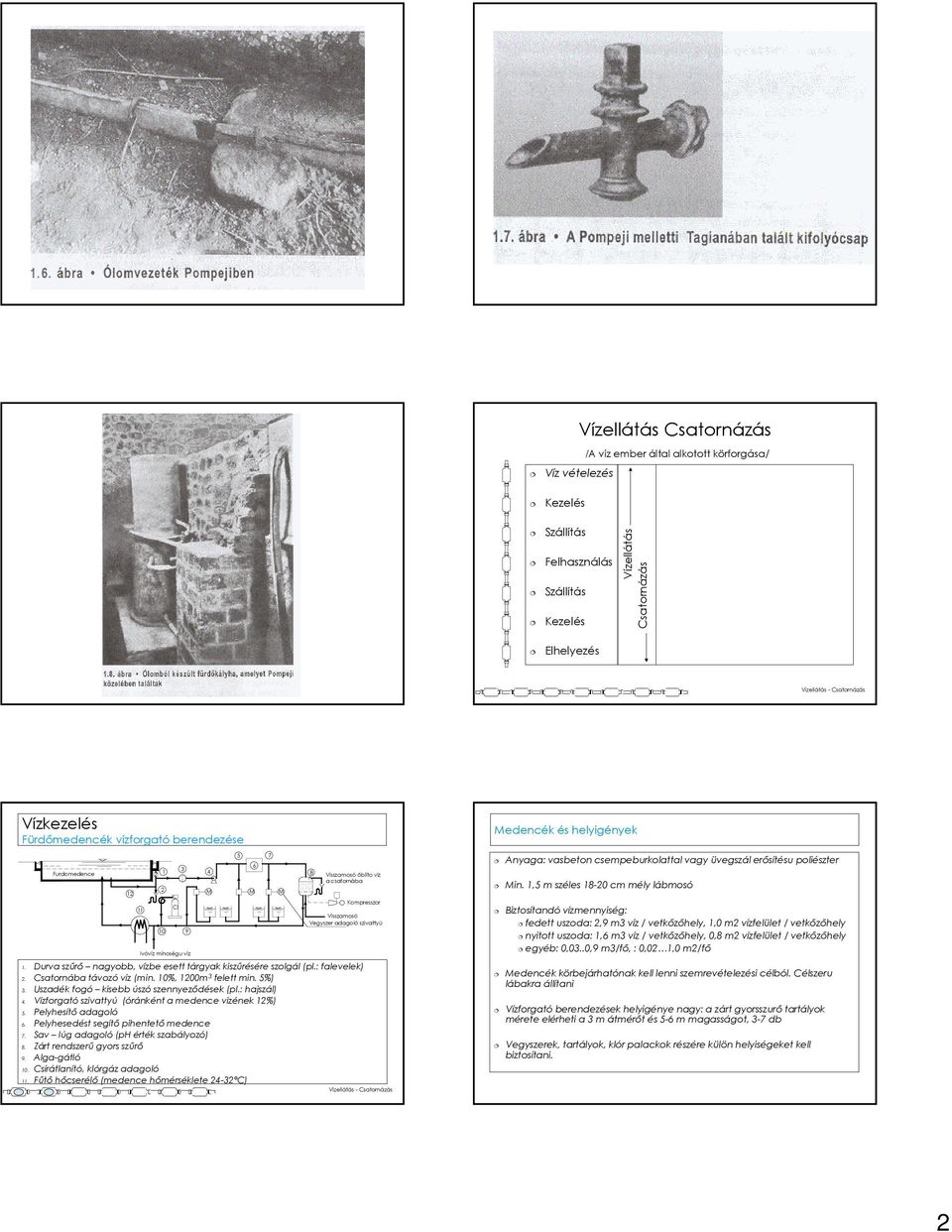

2 Vízellátás Csatornázás Víz vételezés /A víz ember által alkotott körforgása/ Kezelés Szállítás Felhasználás Szállítás Kezelés Vízellátás Csatornázás Elhelyezés Vízkezelés Fürdımedencék vízforgató berendezése Furdomedence M M M 1. Durva szőrı nagyobb, vízbe esett tárgyak kiszőrésére szolgál (pl.: falevelek) 2. Csatornába távozó víz (min. 10%, 1200m 3 felett min. 5%) 3. Uszadék fogó kisebb úszó szennyezıdések (pl.: hajszál) 4. Vízforgató szivattyú (óránként a medence vizének 12%) 5. Pelyhesítı adagoló 6. Pelyhesedést segítı pihentetı medence 7. Sav lúg adagoló (ph érték szabályozó) 8. Zárt rendszerő gyors szőrı 9. Alga-gátló 10. Csírátlanító, klórgáz adagoló 11. Főtı hıcserélı (medence hımérséklete C) 1 2 Cl 3 Ivóvíz minoségu víz Visszamosó öblíto viz a csatornába Kompresszor Visszamosó Vegyszer adagoló szivattyú Medencék és helyigények Anyaga: vasbeton csempeburkolattal vagy üvegszál erısítésu poliészter Min. 1,5 m széles cm mély lábmosó Biztosítandó vízmennyiség: fedett uszoda: 2,9 m3 víz / vetkızıhely, 1,0 m2 vízfelület / vetkızıhely nyitott uszoda: 1,6 m3 víz / vetkızıhely, 0,8 m2 vízfelület / vetkızıhely egyéb: 0,03..0,9 m3/fı, : 0,02 1,0 m2/fı Medencék körbejárhatónak kell lenni szemrevételezési célból. Célszeru lábakra állítani Vízforgató berendezések helyigénye nagy: a zárt gyorsszurı tartályok mérete elérheti a 3 m átmérıt és 5-6 m magasságot, 3-7 db Vegyszerek, tartályok, klór palackok részére külön helyiségeket kell biztosítani. 2

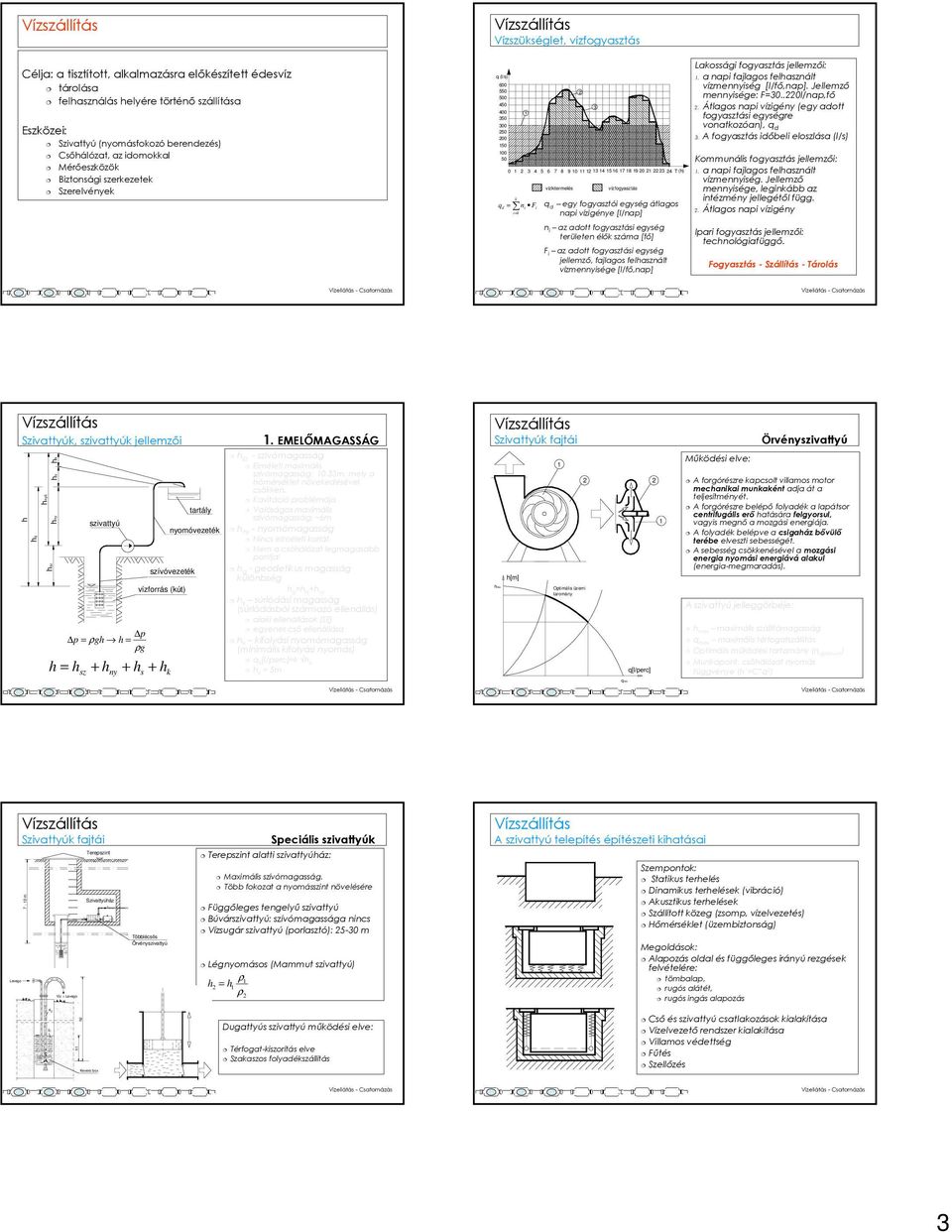

3 2 hmax qmax Célja: a tisztított, alkalmazásra elıkészített édesvíz tárolása felhasználás helyére történı szállítása Eszközei: Szivattyú (nyomásfokozó berendezés) Csıhálózat, az idomokkal Mérıeszközök Biztonsági szerkezetek Szerelvények Vízszükséglet, vízfogyasztás q (l/s) T (h) vízkitermelés vízfogyasztás k qd = ni F q i d egy fogyasztói egység átlagos i= 1 napi vízigénye [l/nap] n i az adott fogyasztási egység területen élık száma [fı] F i az adott fogyasztási egység jellemzı, fajlagos felhasznált vízmennyisége [l/fı,nap] Lakossági fogyasztás jellemzıi: 1. a napi fajlagos felhasznált vízmennyiség [l/fı,nap]. Jellemzı mennyisége: F= l/nap,fı 2. Átlagos napi vízigény (egy adott fogyasztási egységre vonatkozóan), q d 3. A fogyasztás idıbeli eloszlása (l/s) Kommunális fogyasztás jellemzıi: 1. a napi fajlagos felhasznált vízmennyiség. Jellemzı mennyisége, leginkább az intézmény jellegétıl függ. 2. Átlagos napi vízigény Ipari fogyasztás jellemzıi: technológiafüggı. Fogyasztás - Szállítás - Tárolás Szivattyúk, szivattyúk jellemzıi h hg hnyö hsz hny hs hk sz szivattyú p p = ρgh h = ρg ny tartály nyomóvezeték szívóvezeték vízforrás (kút) h = h + h + h + h s k 1. EMELİMAGASSÁG h sz - szívómagasság Elméleti maximális szívómagasság: 10.33m, mely a hımérséklet növekedésével csökken. Kavitáció problémája Valóságos maximális szívómagasság: ~6m h ny - nyomómagasság Nincs elméleti korlát. Nem a csıhálózat legmagasabb pontja! h g - geodetikus magasság különbség h g =h sz +h ny h s súrlódási magasság (súrlódásból származó ellenállás) alaki ellenállások (Σξ) egyenes csı ellenállása h k kifolyási nyomómagasság (minimális kifolyási nyomás) q k [l/perc]=k h k h k = 5m Szivattyúk fajtái h[m] 1 Optimális üzemi taromány 2 2 q[l/perc] 1 Mőködési elve: Örvényszivattyú A forgórészre kapcsolt villamos motor mechanikai munkaként adja át a teljesítményét. A forgórészre belépı folyadék a lapátsor centrifugális erı hatására felgyorsul, vagyis megnı a mozgási energiája. A folyadék belépve a csigaház bıvülı terébe elveszti sebességét. A sebesség csökkenésével a mozgási energia nyomási energiává alakul (energia-megmaradás). A szivattyú jelleggörbéje: h max maximális szállítómagasság q max maximális térfogatszállítás Optimális mőködési tartomány (η optimum ) Munkapont, csıhálózat nyomás függvénye (h`=c*q 2 ) Levego Szivattyúk fajtái 7-10 m Víz + Levego Terepszint Szivattyúház Többlécsıs Örvényszivattyú Speciális szivattyúk Terepszint alatti szivattyúház: Maximális szívómagasság. Több fokozat a nyomásszint növelésére Függıleges tengelyő szivattyú Búvárszivattyú: szívómagassága nincs Vízsugár szivattyú (porlasztó): m Légnyomásos (Mammut szivattyú) ρ1 h 2 = h1 ρ2 A szivattyú telepítés építészeti kihatásai Szempontok: Statikus terhelés Dinamikus terhelések (vibráció) Akusztikus terhelések Szállított közeg (zsomp, vízelvezetés) Hımérséklet (üzembiztonság) Megoldások: Alapozás oldal és függıleges irányú rezgések felvételére: tömbalap, rugós alátét, rugós ingás alapozás so o s1 h1 h2 Kevero box Dugattyús szivattyú mőködési elve: Térfogat-kiszorítás elve Szakaszos folyadékszállítás Csı és szivattyú csatlakozások kialakítása Vízelvezetı rendszer kialakítása Villamos védettség Főtés Szellızés 3

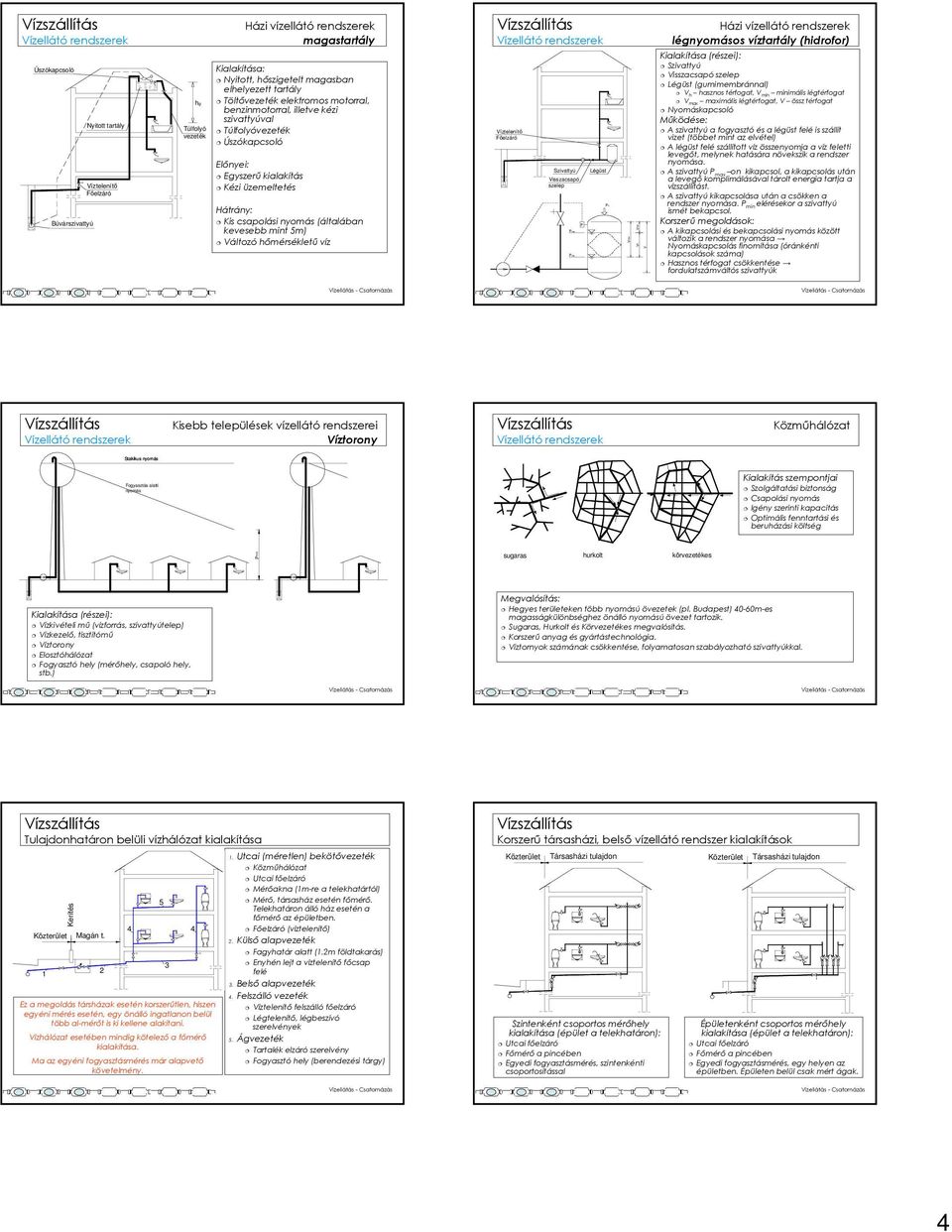

4 Pmax Pmin P0 Vh V Vízellátó rendszerek Úszókapcsoló Nyitott tartály Víztelenítı Fıelzáró Búvárszivattyú hg Túlfolyó vezeték Kialakítása: Házi vízellátó rendszerek magastartály Nyitott, hıszigetelt magasban elhelyezett tartály Töltıvezeték elektromos motorral, benzinmotorral, illetve kézi szivattyúval Túlfolyóvezeték Úszókapcsoló Elınyei: Egyszerő kialakítás Kézi üzemeltetés Hátrány: Kis csapolási nyomás (általában kevesebb mint 5m) Változó hımérséklető víz Vízellátó rendszerek Víztelenítı Fıelzáró Szivattyú Légüst Visszacsapó szelep P Vmax Vmin Házi vízellátó rendszerek légnyomásos víztartály (hidrofor) Kialakítása (részei): Szivattyú Visszacsapó szelep Légüst (gumimembránnal) V h hasznos térfogat, V min minimális légtérfogat V max maximális légtérfogat, V össz térfogat Nyomáskapcsoló Mőködése: A szivattyú a fogyasztó és a légüst felé is szállít vizet (többet mint az elvétel) A légüst felé szállított víz összenyomja a víz feletti levegıt, melynek hatására növekszik a rendszer nyomása. A szivattyú P max on kikapcsol, a kikapcsolás után a levegı komplimálásával tárolt energia tartja a vízszállítást. A szivattyú kikapcsolása után a csökken a rendszer nyomása. P min elérésekor a szivattyú ismét bekapcsol. Korszerő megoldások: A kikapcsolási és bekapcsolási nyomás között változik a rendszer nyomása Nyomáskapcsolás finomítása (óránkénti kapcsolások száma) Hasznos térfogat csökkentése fordulatszámváltós szivattyúk Vízellátó rendszerek Kisebb települések vízellátó rendszerei Víztorony Vízellátó rendszerek Közmőhálózat Stakikus nyomás Fogyasztás alatti nyomás Kialakítás szempontjai Szolgáltatási biztonság Csapolási nyomás Igény szerinti kapacitás Optimális fenntartási és beruházási költség Pmin sugaras hurkolt körvezetékes Kialakítása (részei): Vízkivételi mő (vízforrás, szivattyútelep) Vízkezelı, tisztítómő Víztorony Elosztóhálózat Fogyasztó hely (mérıhely, csapoló hely, stb.) Megvalósítás: Hegyes területeken több nyomású övezetek (pl. Budapest) 40-60m-es magasságkülönbséghez önálló nyomású övezet tartozik. Sugaras, Hurkolt és Körvezetékes megvalósítás. Korszerő anyag és gyártástechnológia. Víztornyok számának csökkentése, folyamatosan szabályozható szivattyúkkal. Tulajdonhatáron belüli vízhálózat kialakítása Közterület 1 Kerítés Magán t. 2 Ez a megoldás társházak esetén korszerőtlen, hiszen egyéni mérés esetén, egy önálló ingatlanon belül több al-mérıt is ki kellene alakítani. Vízhálózat esetében mindig kötelezı a fımérı kialakítása. Ma az egyéni fogyasztásmérés már alapvetı követelmény Utcai (méretlen) bekötıvezeték Közmőhálózat Utcai fıelzáró Mérıakna (1m-re a telekhatártól) Mérı, társasház esetén fımérı. Telekhatáron álló ház esetén a fımérı az épületben. Fıelzáró (víztelenítı) 2. Külsı alapvezeték Fagyhatár alatt (1.2m földtakarás) Enyhén lejt a víztelenítı fıcsap felé 3. Belsı alapvezeték 4. Felszálló vezeték Víztelenítı felszálló fıelzáró Légtelenítı, légbeszívó szerelvények 5. Ágvezeték Tartalék elzáró szerelvény Fogyasztó hely (berendezési tárgy) Korszerő társasházi, belsı vízellátó rendszer kialakítások Közterület Társasházi tulajdon Közterület Társasházi tulajdon Szintenként csoportos mérıhely kialakítása (épület a telekhatáron): Utcai fıelzáró Fımérı a pincében Egyedi fogyasztásmérés, szintenkénti csoportosítással Épületenként csoportos mérıhely kialakítása (épület a telekhatáron): Utcai fıelzáró Fımérı a pincében Egyedi fogyasztásmérés, egy helyen az épületben. Épületen belül csak mért ágak. 4

5 Vezetékhálózattal szemben támasztott követelmények Ne rontsa a szállítandó víz minıségét Vízzáró legyen A nyomás alatt álló víz ne jusson ki a csıhálózatból. Csıhálózatainkat 16bar névleges nyomás elviselésére alakítjuk ki. A csıhálózatot körülvevı szennyezıdés ne jusson a csıhálózatba Ellenálljon a környezet mechanikai hatásainak Ellenálljon a saját maga keltette mechanikai hatásoknak (csımegfogások, rögzítés) Önsúly Vízütés Rezonancia Élettartama megfeleljen az épület tervezett élettartamának. Korrózió álló legyen. Ellenálljon a külsı és belsı korróziós hatásoknak. Belsı felülete sima legyen A kötések egyszerően kivitelezhetıek legyenek Minden évszakban ellenálljon a meteorológiai viszonyoknak Fagyhatár alatti vezetés Hıszigetelés Környezetére veszélytelen legyen (pl. forró vezeték) Vezetékhálózat anyaga Hagyományos tokos kötésmód Gömbgrafit öntöttvas csı, önzáró tömítéssel Karimás kötés Öntöttvas nyomócsı (öv) 1. Felhasználási terület: Külsı közmőhálózat Tőzvédelmi hálózatok (tőzcsap, beépített oltórendszerek, épületen kívüli része) 2. Elınyei: Igen korrózióálló Nagy szilárdság Idıtálló 3. Hátrányai: Nagy fajlagos tömeg Drága (csı és idomok) 4. Kötésmódok: Tokos Kuplungos Karimás Csavartokos 5. Tömítés: Ólomkiöntés Gumi 6. Korrózióvédelem: Külsı felületkezelés Vezetékhálózat anyaga Acél nyomócsövek (a) MSZ 120-1,2,3 csımenet-vágásra alkalmas, hosszvarratos, horganyzott acélcsı: 1. Felhasználási terület: Külsı közmőhálózat (MSZ99 fekete acél is) Tőzvédelmi hálózatok (tőzcsapok belsı tüzivíz hálózatai, beépített oltórendszerek) Épületen belüli vízhálózat (födémben tilos!) 2. Elınyei: Egyszerő szerelés Nagy szilárdság 3. Hátrányai: Nem korrózióálló, alacsony élettartam Magas élımunka igény A falvastagság miatt, nagyobb külsı átmérı 4. Kötésmódok: Menetes ( ¼, ½, ¾, 1 ¼, 1 ½, 2, 3, 4 ) Keményforrasztás (hegesztés, de a horganyzott csövet nem illik) Karimás (1 -..) Kuplungos (1-12 ) 5. Tömítés: Teflonszalag, kóc Gumi 6. Korrózióvédelem (horgany, festés ): Vezetékhálózat anyaga Vasbeton nyomócsvek (vb) Pörgetéssel gyártott kör keresztmetszető, cementbázisú, vasbeton nyomócsı: 1. Felhasználási terület: Külsı közmőhálózat, nagyobb átmérıjő gerincvezetékei. (~Ø1m) 2. Elınyei: Nagy szilárdság 3. Hátrányai: Agresszív talajnak nem áll ellent (védıbevonat). Bonyolult kötıelemek. A víz-zárást belsı védıbevonattal kell növelni. 4. Kötésmódok: Tokos. 5. Tömítés: Gumi. 6. Korrózióvédelem: Külsı védıbevonat. Emelt minıségő csıanyag. Vezetékhálózat anyaga Mőanyag nyomócsövek PVC nyomócsı (pvc, cpvc) Vezetékhálózat anyaga Mőanyag nyomócsövek Kemény polietilén (kpe) 1. Felhasználás terület: Épületen belüli csıhálózat (ragasztott, ½ 4 ) Épületen kívüli csıhálózat (tokos,ø90 Ø450) 2. Elınyei: Korrózióálló Egyszerő, gyors, alacsony élımunka igényő szerelés 3. Hátrányai: Nagy lineáris hıtágulási együttható ( mm/m C) Mésszel szembeni érzékenység (gipszes habarcs, vagy védıburkolás) Élettartam (szilárdsági tulajdonságok változása, UV sugárzás, alkalmazott hımérséklet) Ridegedési hajlam (alacsony hımérséklet) Melegvíz hálózatban nem használható (CPVC!) Rosszabb szilárdsági tulajdonságok Becsült élettartam 50 év 4. Kötésmódok: csıkapcsoló idomok, ragasztással Tokos, gumigyőrős 5. Tömítés: Ragasztó, Gumigyőrő 1. Felhasználás terület: Épületen kívüli csıhálózat Közmőhálózat 2. Elınyei: Fokozottan Korrózióálló Egyszerő, gyors, alacsony élımunka igényő szerelés Jobb szilárdsági tulajdonságok 3. Hátrányai: Nagy lineáris hıtágulási együttható ( mm/m C) Élettartam (szilárdsági tulajdonságok változása, UV sugárzás, alkalmazott hımérséklet) Melegvíz hálózatban nem használható 4. Kötésmódok: Hegesztés, Tokos, gumigyőrős idomkacsolók Tokos, roppantógyőrős idomkapcsolók 5. Tömítés: Roppantógyőtő Gumigyőrő 5

6 Vezetékhálózat anyaga Mőanyag nyomócsövek Térhálósított polietilén(pe) Egyike a legkorszerőbb csıvezetéki anyagainknak. 1. Felhasználás terület: Épületen belüli csıhálózat 2. Elınyei: Fokozottan Korrózióálló Egyszerő, gyors, alacsony élımunka igényő szerelés Kiváló szilárdsági tulajdonságok Hosszú élettartam Hımérséklet állóság Idomkapcsoló nélküli szereléstechnológia Bárhol elhelyezhetı 3. Hátrányai: Nagy lineáris hıtágulási együttható UV sugárzásra való érzékenység Védıcsöves szereléstechnológia 4. Kötésmódok: Sárgaréz öntvény idomkapcsolók Roppantógyőrős idomkapcsolók 5. Tömítés: Roppantógyőrő Öntömítı idomok Mőanyag csı vízvezeték, mőanyag gégecsıben vezetve, réz osztóval, réz idomokkal, réz illetve mőanyag falikoronggal, falhoronyban, padlóban vezetve. Roppantó, illetve szorítógyőrős csıkötéssel Fusiotherm csıvezeték rendszer PP-R 80 csı, 200 C-on létrehozott polifúziós csıkötéssel Mőanyag csıvezeték rendszer, réz szerelvényekkel Vezetékhálózat anyaga Hagyományos, de talán a legkiválóbb szereléstechnológia Rézcsövek(cu) 1. Felhasználás terület: Épületen belüli csıhálózat, félkemény (szál) illetve lágy (tekercs) kivitelben 2. Elınyei: Fokozottan Korrózióálló Egyszerő, gyors, alacsony élımunka igényő szerelés Kiváló szilárdsági tulajdonságok Hosszú élettartam Hımérséklet állóság Kötés nélkül bárhol elhelyezhetı Kis falvastagság 3. Hátrányai: Kisebb mechanikai igénybevétel állóság 4. Kötésmódok: Idomkapcsolók kemény- illetve lágyforrasztással, kapilláris elven lágy csı kézzel hajlítható 5. Tömítés: Forraszanyag Idomkapcsolók hagyományos tömítése 6

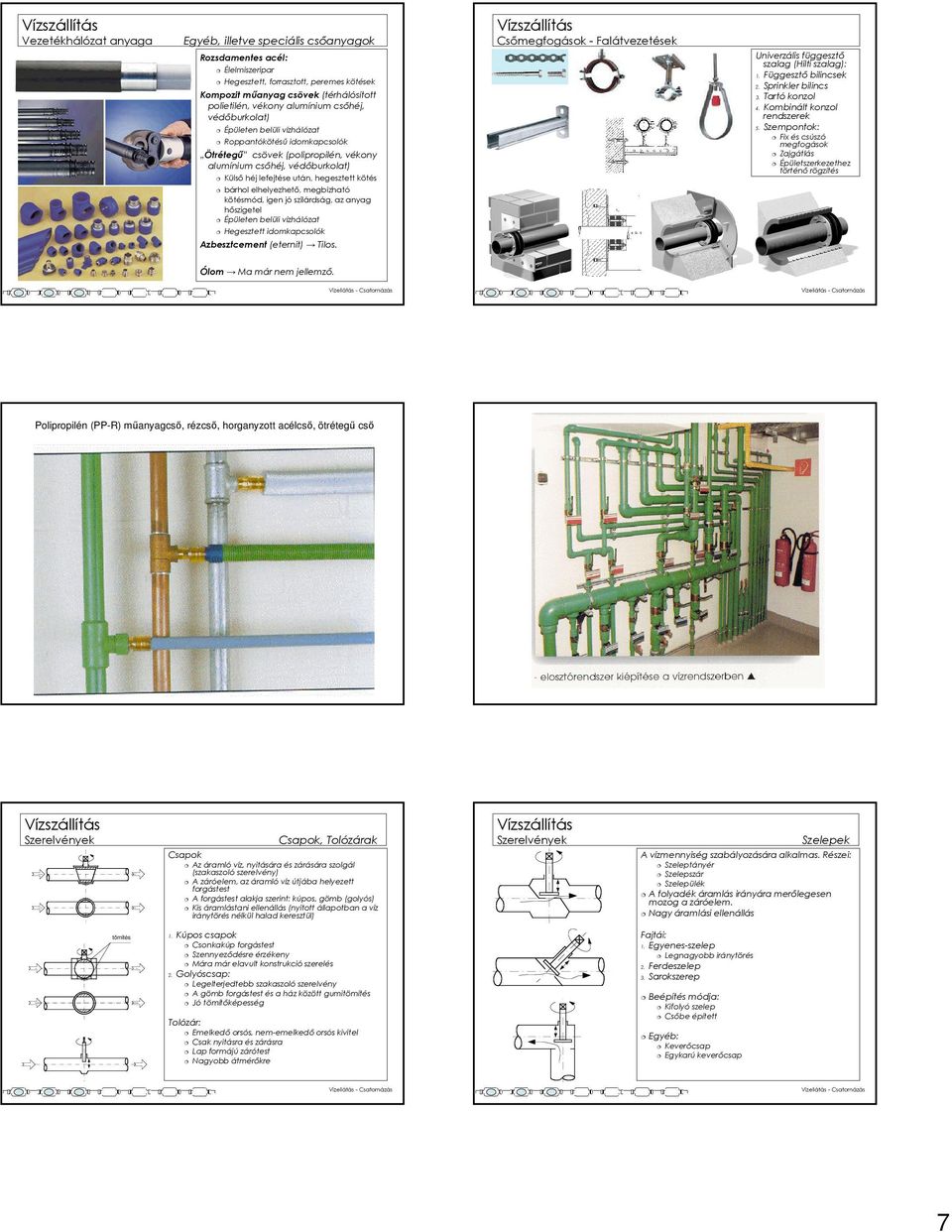

7 Vezetékhálózat anyaga Egyéb, illetve speciális csıanyagok Rozsdamentes acél: Élelmiszeripar Hegesztett, forrasztott, peremes kötések Kompozit mőanyag csövek (térhálósított polietilén, vékony alumínium csıhéj, védıburkolat) Épületen belüli vízhálózat Roppantókötéső idomkapcsolók Ötrétegő csövek (polipropilén, vékony alumínium csıhéj, védıburkolat) Külsı héj lefejtése után, hegesztett kötés bárhol elhelyezhetı, megbízható kötésmód, igen jó szilárdság, az anyag hıszigetel Épületen belüli vízhálózat Csımegfogások - Falátvezetések Univerzális függesztı szalag (Hilti szalag): 1. Függesztı bilincsek 2. Sprinkler bilincs 3. Tartó konzol 4. Kombinált konzol rendszerek 5. Szempontok: Fix és csúszó megfogások Zajgátlás Épületszerkezethez történı rögzítés Hegesztett idomkapcsolók Azbesztcement (eternit) Tilos. Ólom Ma már nem jellemzı. Polipropilén (PP-R) mőanyagcsı, rézcsı, horganyzott acélcsı, ötrétegő csı Szerelvények Csapok Csapok, Tolózárak Az áramló víz, nyitására és zárására szolgál (szakaszoló szerelvény) A záróelem, az áramló víz útjába helyezett forgástest A forgástest alakja szerint: kúpos, gömb (golyós) Kis áramlástani ellenállás (nyitott állapotban a víz iránytörés nélkül halad keresztül) Szerelvények Szelepek A vízmennyiség szabályozására alkalmas. Részei: Szeleptányér Szelepszár Szelepülék A folyadék áramlás irányára merılegesen mozog a záróelem. Nagy áramlási ellenállás tömítés 1. Kúpos csapok Csonkakúp forgástest Szennyezıdésre érzékeny Mára már elavult konstrukció szerelés 2. Golyóscsap: Legelterjedtebb szakaszoló szerelvény A gömb forgástest és a ház között gumitömítés Jó tömítıképesség Tolózár: Emelkedı orsós, nem-emelkedı orsós kivitel Csak nyitásra és zárásra Lap formájú zárótest Nagyobb átmérıkre Fajtái: 1. Egyenes-szelep Legnagyobb iránytörés 2. Ferdeszelep 3. Sarokszerep Beépítés módja: Kifolyó szelep Csıbe épített Egyéb: Keverıcsap Egykarú keverıcsap 7

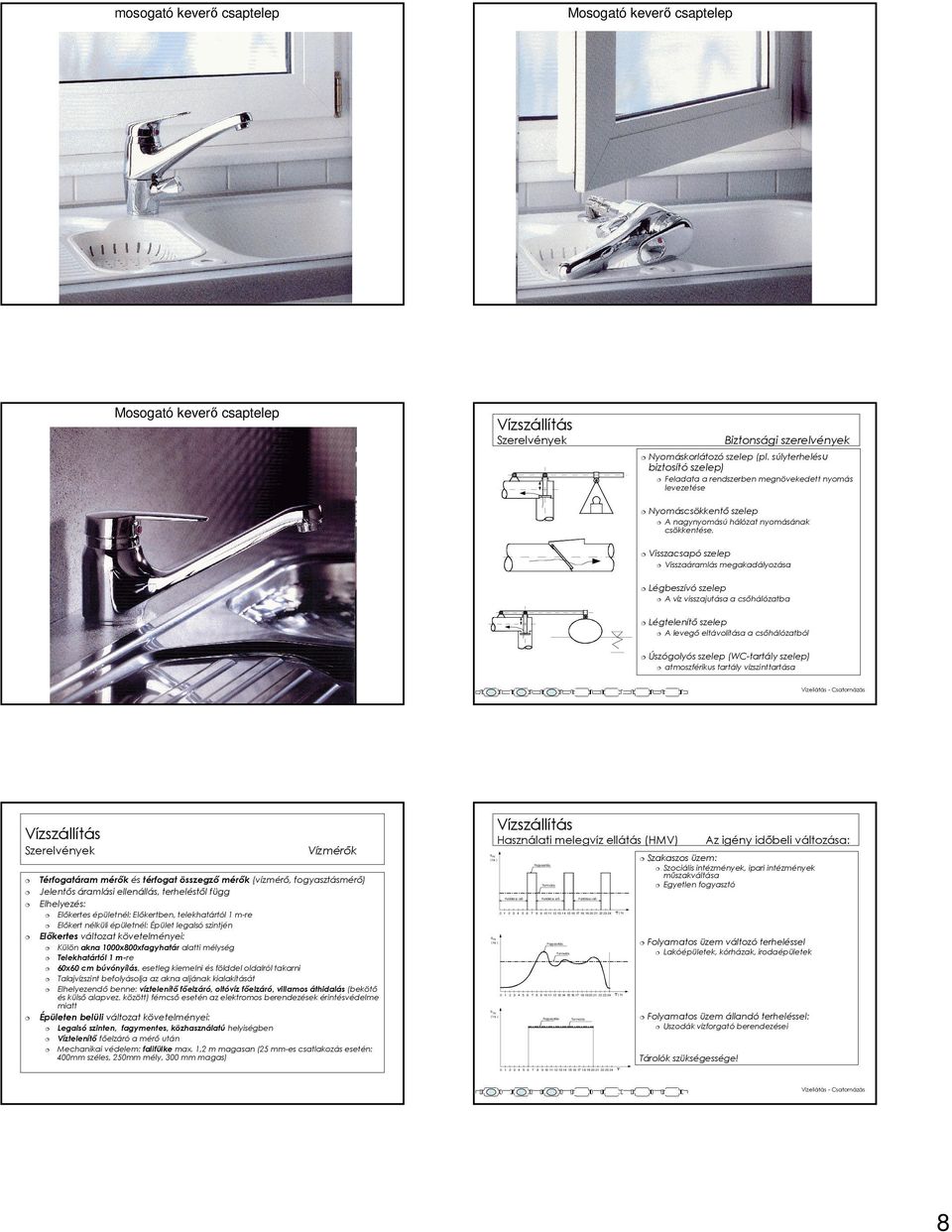

8 mosogató keverı csaptelep Mosogató keverı csaptelep Mosogató keverı csaptelep Biztonsági szerelvények Szerelvények Nyomáskorlátozó szelep (pl. súlyterhelésu biztosító szelep) Nyomáscsökkentı szelep Feladata a rendszerben megnövekedett nyomás levezetése A nagynyomású hálózat nyomásának csökkentése. Visszacsapó szelep Visszaáramlás megakadályozása Légbeszívó szelep Légtelenítı szelep Úszógolyós szelep (WC-tartály szelep) A víz visszajutása a csıhálózatba A levegı eltávolítása a csıhálózatból atmoszférikus tartály vízszinttartása Szerelvények Vízmérık Használati melegvíz ellátás (HMV) qm ( l/s ) Térfogatáram mérık és térfogat összegzı mérık (vízmérı, fogyasztásmérı) Jelentıs áramlási ellenállás, terheléstıl függ Elhelyezés: Külön akna 1000x800xfagyhatár alatti mélység Telekhatártól 1 m-re 60x60 cm búvónyílás, esetleg kiemelni és földdel oldalról takarni Talajvízszint befolyásolja az akna aljának kialakítását Elhelyezendı benne: víztelenítı fıelzáró, oltóvíz fıelzáró, villamos áthidalás (bekötı és külsı alapvez. között) fémcsı esetén az elektromos berendezések érintésvédelme miatt Épületen belüli változat követelményei: Feltöltési idı Elıkertes épületnél: Elıkertben, telekhatártól 1 m-re Elıkert nélküli épületnél: Épület legalsó szintjén Elıkertes változat követelményei: Termelés Feltöltési idı ( h) qm Fogyasztás Termelés Legalsó szinten, fagymentes, közhasználatú helyiségben Víztelenítı fıelzáró a mérı után Mechanikai védelem: falifülke max. 1,2 m magasan (25 mm-es csatlakozás esetén: 400mm széles, 250mm mély, 300 mm magas) Lakóépületek, kórházak, irodaépületek ( h) qm Fogyasztás Folyamatos üzem változó terheléssel Termelés ( l/s ) Szociális intézmények, ipari intézmények mőszakváltása Egyetlen fogyasztó Feltöltési idı ( l/s ) Az igény idıbeli változása: Szakaszos üzem: Fogyasztás Folyamatos üzem állandó terheléssel: Uszodák vízforgató berendezései Tárolók szükségessége!

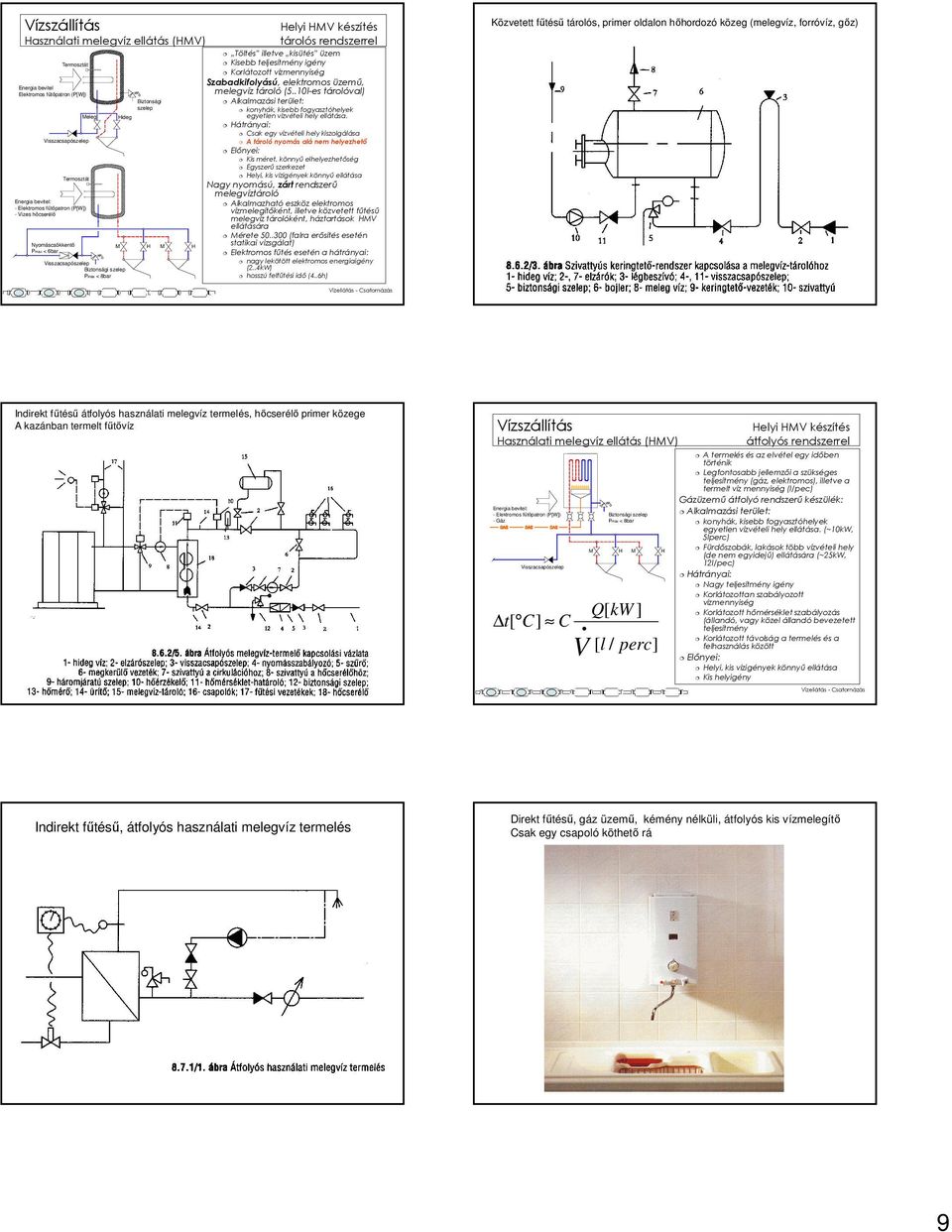

9 Helyi HMV készítés Használati melegvíz ellátás (HMV) tárolós rendszerrel Töltés illetve kisütés üzem Termosztát Kisebb teljesítmény igény Korlátozott vízmennyiség Szabadkifolyású, elektromos üzemő, melegvíz tároló (5..10l-es tárolóval) Alkalmazási terület: Energia bevitel Elektromos főtıpatron (P[W]) Visszacsapószelep Termosztát Energia bevitel: - Elektromos főtıpatron (P[W]) - Vizes hıcserélı Nyomáscsökkentı Pmax < 6bar Meleg M Hideg Visszacsapószelep Biztonsági szelep Pmax < 8bar Biztonsági szelep H M H konyhák, kisebb fogyasztóhelyek egyetlen vízvételi hely ellátása. Hátrányai: Csak egy vízvételi hely kiszolgálása A tároló nyomás alá nem helyezhetı Elınyei: Kis méret, könnyő elhelyezhetıség Egyszerő szerkezet Helyi, kis vízigények könnyő ellátása Nagy nyomású, zárt rendszerő melegvíztároló Alkalmazható eszköz elektromos vízmelegítıként, illetve közvetett főtéső melegvíz tárolóként, háztartások HMV ellátására Mérete (falra erısítés esetén statikai vizsgálat) Elektromos főtés esetén a hátrányai: nagy lekötött elektromos energiaigény (2..4kW) hosszú felfőtési idı (4..6h) Közvetett főtéső tárolós, primer oldalon hıhordozó közeg (melegvíz, forróvíz, gız) Indirekt főtéső átfolyós használati melegvíz termelés, hıcserélı primer közege A kazánban termelt főtıvíz Helyi HMV készítés Használati melegvíz ellátás (HMV) átfolyós rendszerrel Energia bevitel: - Elektromos főtıpatron (P[W]) - Gáz Visszacsapószelep t[ C] C V A termelés és az elvétel egy idıben történik Legfontosabb jellemzıi a szükséges teljesítmény (gáz, elektromos), illetve a termelt víz mennyiség (l/pec) Gázüzemő átfolyó rendszerő készülék: Biztonsági szelep Alkalmazási terület: Pmax < 8bar konyhák, kisebb fogyasztóhelyek egyetlen vízvételi hely ellátása. (~10kW, 5lperc) Fürdıszobák, lakások több vízvételi hely M H M H (de nem egyidejő) ellátására (~25kW, 12l/pec) Hátrányai: Nagy teljesítmény igény Korlátozottan szabályozott vízmennyiség Q[ kw ] Korlátozott hımérséklet szabályozás (állandó, vagy közel állandó bevezetett teljesítmény Korlátozott távolság a termelés és a [ l / perc] felhasználás között Elınyei: Helyi, kis vízigények könnyő ellátása Kis helyigény Indirekt főtéső, átfolyós használati melegvíz termelés Direkt főtéső, gáz üzemő, kémény nélküli, átfolyós kis vízmelegítı Csak egy csapoló köthetı rá 9

10 Közvetlen típusú, gázüzemő, átfolyós, fali vízmelegítı Több csapoló köthetı rá, de egyidejőleg egy csapolót tud ellátni Közvetlen főtéső, gázüzemő, tárolós használati melegvíz termelı Közvetett főtéső, tárolós használati melegvíz termelés, a melegvíz főtıközeget gázüzemő kazán állítja elı Közvetett főtéső, fali, tárolós használati melegvíz termelés, a melegvíz főtıközeget gázüzemő falikazán állítja elı Használati melegvíz ellátás (HMV) Központi HMV készítés Egy-egy épület vagy kisebb épületcsoport vízellátására Részei: Hıforrás, mely általában a épület főtıkazánja, vagy távhıellátó rendszer hıcserélıje, vagy önálló hıtermelı berendezés Bojler a beépített csıkígyóval (belsı hıcserélı) Szabályozó termosztát Biztonsági szerelvénycsoport Fogyasztásmérés Használati melegvíz ellátás (HMV) Cirkulációs vezeték Egy-egy épület vagy kisebb épületcsoport vízellátására Részei: Hıforrás, mely általában a épület főtıkazánja, vagy távhıellátó rendszer hıcserélıje, vagy önálló hıtermelı berendezés Bojler a beépített csıkígyóval (belsı hıcserélı) Szabályozó termosztát Biztonsági szerelvénycsoport Fogyasztásmérés Termosztát Visszaáramlás gátlás Csıvezetékek szigetelése Termosztát Visszaáramlás gátlás Csıvezetékek szigetelése Energia bevitel: Vizes hıcserélı Melegvíz Kevert melegvíz Hidegvíz Közintézményeknél helyi vagy központi keverı egység (kórház, bölcsıde, kollégium, iskola stb.). Növeli a szolgáltatás biztonságát Közintézményeknél helyi vagy központi keverı egység (kórház, bölcsıde, kollégium, iskola stb.). Növeli a szolgáltatás bizotnságát Termosztát Cirkulációs vezeték Cirkulációs vezeték 10

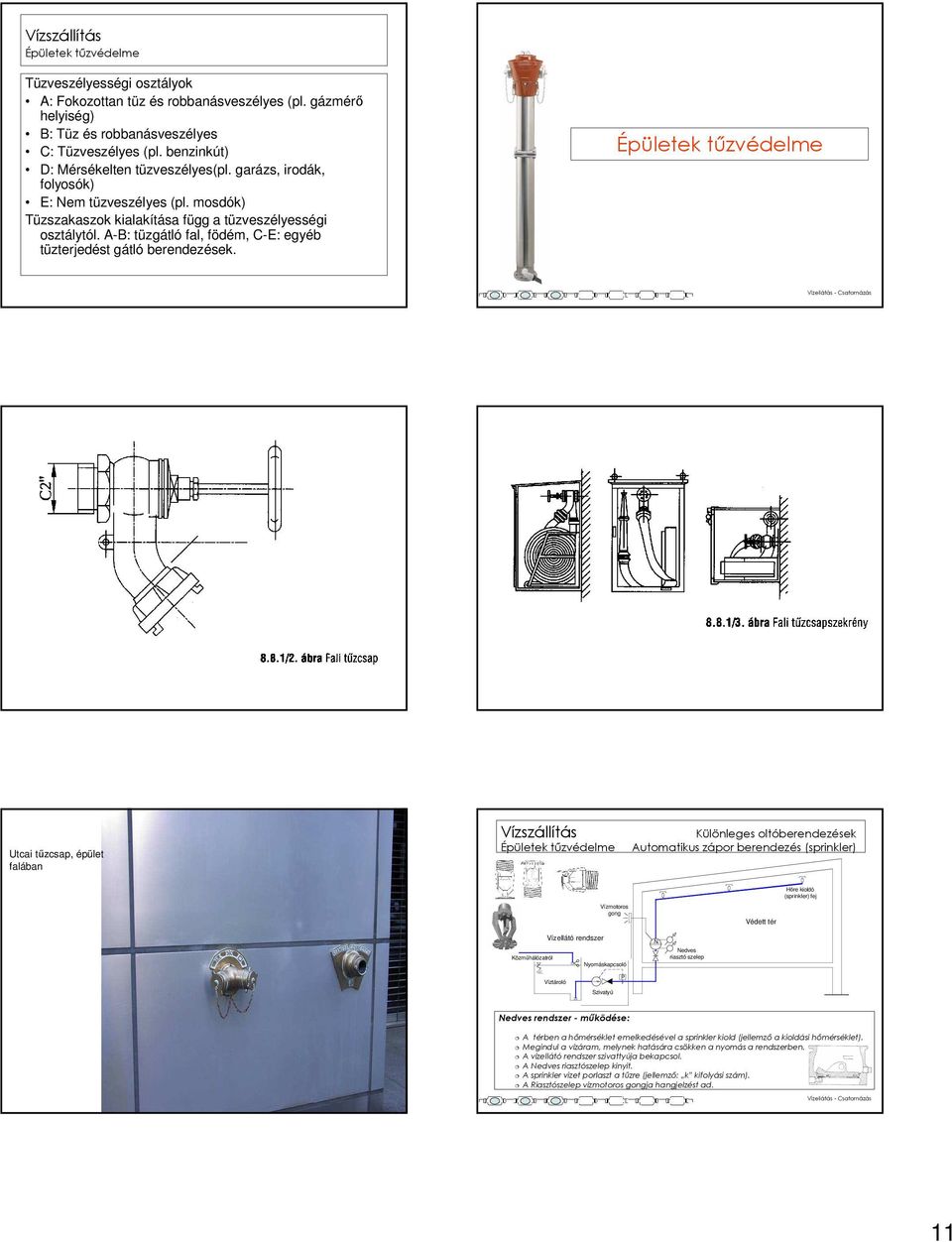

11 Épületek tőzvédelme Tüzveszélyességi osztályok A: Fokozottan tüz és robbanásveszélyes (pl. gázmérı helyiség) B: Tüz és robbanásveszélyes C: Tüzveszélyes (pl. benzinkút) D: Mérsékelten tüzveszélyes(pl. garázs, irodák, folyosók) E: Nem tüzveszélyes (pl. mosdók) Tüzszakaszok kialakítása függ a tüzveszélyességi osztálytól. A-B: tüzgátló fal, födém, C-E: egyéb tüzterjedést gátló berendezések. Épületek tőzvédelme Utcai tőzcsap, épület falában Épületek tőzvédelme Különleges oltóberendezések Automatikus zápor berendezés (sprinkler) Vízmotoros gong Védett tér Hıre kioldó (sprinkler) fej Közmőhálózatról Vízellátó rendszer Nyomáskapcsoló N Nedves riasztó szelep Víztároló P Szivatyú Nedves rendszer - mőködése: A térben a hımérséklet emelkedésével a sprinkler kiold (jellemzı a kioldási hımérséklet). Megindul a vízáram, melynek hatására csökken a nyomás a rendszerben. A vízellátó rendszer szivattyúja bekapcsol. A Nedves riasztószelep kinyit. A sprinkler vizet porlaszt a tőzre (jellemzı: k kifolyási szám). A Riasztószelep vízmotoros gongja hangjelzést ad. 11

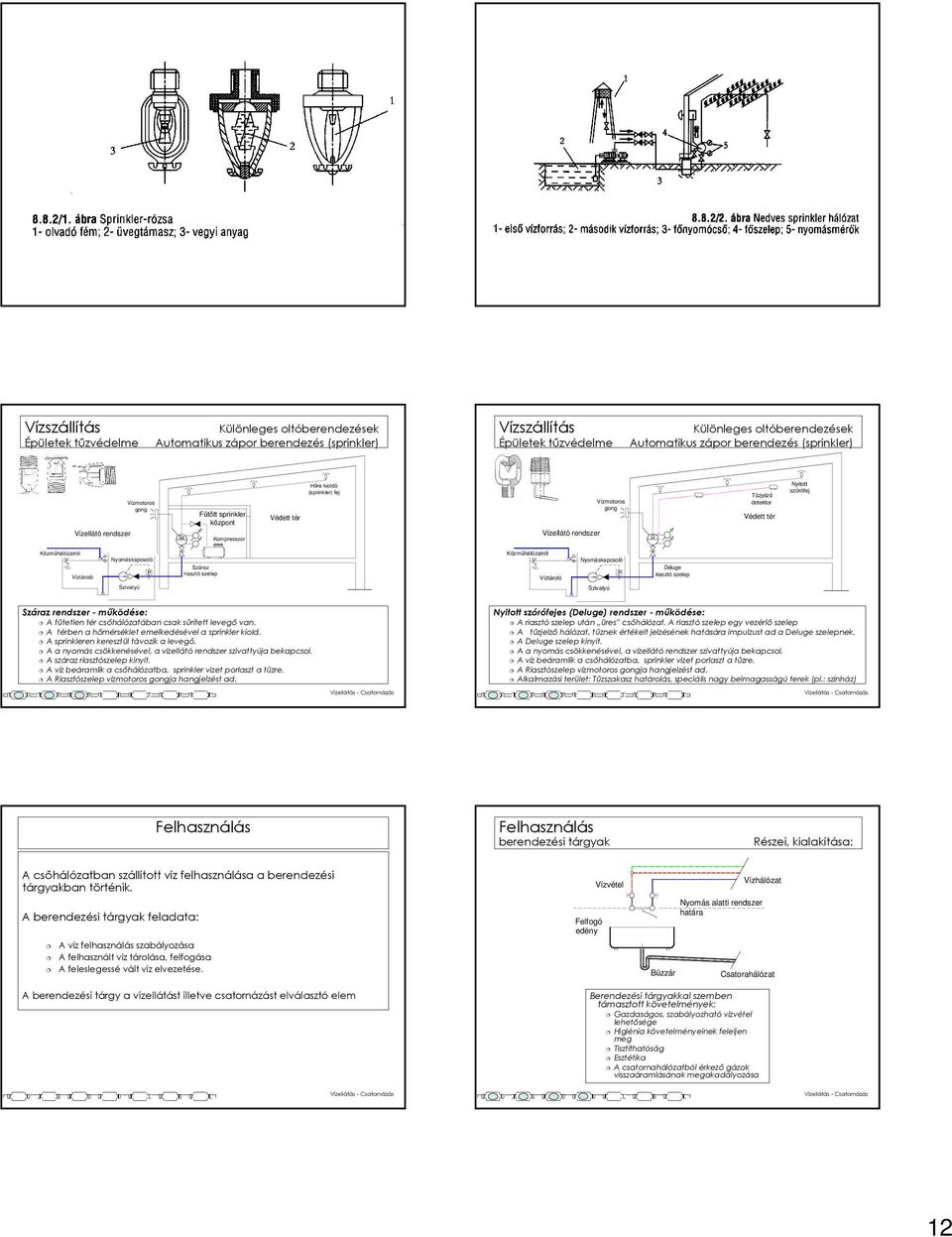

12 Épületek tőzvédelme Különleges oltóberendezések Automatikus zápor berendezés (sprinkler) Épületek tőzvédelme Különleges oltóberendezések Automatikus zápor berendezés (sprinkler) Vízmotoros gong Főtött sprinkler központ Védett tér Hıre kioldó (sprinkler) fej Vízmotoros gong Tőzjelzı detektor Védett tér Nyitott szórófej Vízellátó rendszer Sz Kompresszor Vízellátó rendszer D Közmőhálózatról Víztároló Nyomáskapcsoló P Száraz riasztó szelep Közmőhálózatról Víztároló Nyomáskapcsoló P Deluge riasztó szelep Szivatyú Szivatyú Száraz rendszer - mőködése: A főtetlen tér csıhálózatában csak sőrített levegı van. A térben a hımérséklet emelkedésével a sprinkler kiold. A sprinkleren keresztül távozik a levegı. A a nyomás csökkenésével, a vízellátó rendszer szivattyúja bekapcsol. A száraz riasztószelep kinyit. A víz beáramlik a csıhálózatba, sprinkler vizet porlaszt a tőzre. A Riasztószelep vízmotoros gongja hangjelzést ad. Nyitott szórófejes (Deluge) rendszer - mőködése: A riasztó szelep után üres csıhálózat. A riasztó szelep egy vezérlı szelep A tőzjelzı hálózat, tőznek értékelt jelzésének hatására impulzust ad a Deluge szelepnek. A Deluge szelep kinyit. A a nyomás csökkenésével, a vízellátó rendszer szivattyúja bekapcsol. A víz beáramlik a csıhálózatba, sprinkler vizet porlaszt a tőzre. A Riasztószelep vízmotoros gongja hangjelzést ad. Alkalmazási terület: Tőzszakasz határolás, speciális nagy belmagasságú terek (pl.: színház) Felhasználás Felhasználás berendezési tárgyak Részei, kialakítása: A csıhálózatban szállított víz felhasználása a berendezési tárgyakban történik. A berendezési tárgyak feladata: A víz felhasználás szabályozása A felhasznált víz tárolása, felfogása A feleslegessé vált víz elvezetése. Felfogó edény Vízvétel Bőzzár Nyomás alatti rendszer határa Vízhálózat Csatorahálózat A berendezési tárgy a vízellátást illetve csatornázást elválasztó elem Berendezési tárgyakkal szemben támasztott követelmények: Gazdaságos, szabályozható vízvétel lehetısége Higiénia követelményeinek feleljen meg Tisztíthatóság Esztétika A csatornahálózatból érkezı gázok visszaáramlásának megakadályozása 12

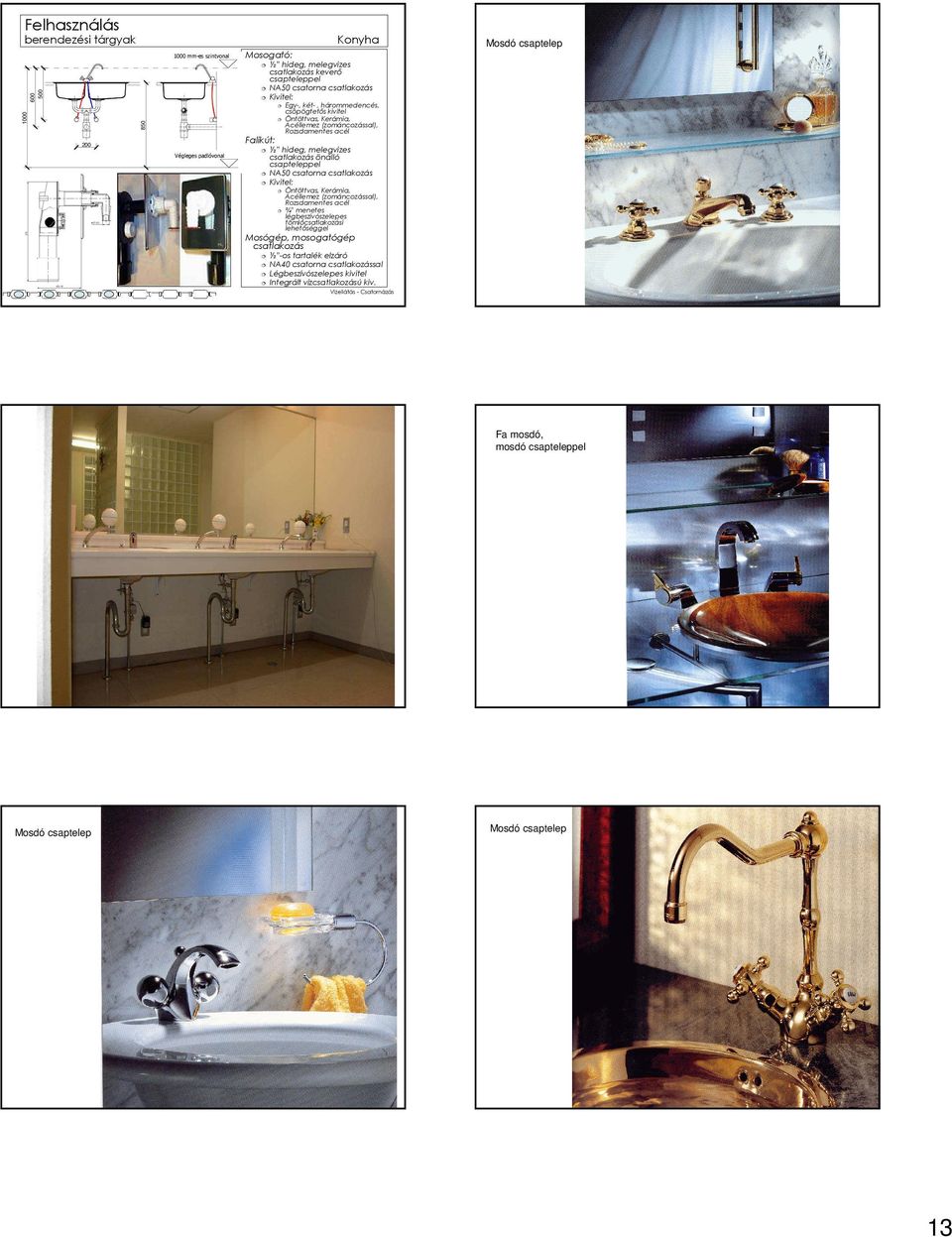

13 Felhasználás berendezési tárgyak Konyha 1000 mm-es szintvonal ½ hideg, melegvizes csatlakozás keverı csapteleppel NA50 csatorna csatlakozás Kivitel: Mosdó csaptelep Mosogató: Egy-, két-, hárommedencés, csöpögtetıs kivitel Öntöttvas, Kerámia, Acéllemez (zománcozással), Rozsdamentes acél Falikút: 200 Végleges padlóvonal ½ hideg, melegvizes csatlakozás önálló csapteleppel NA50 csatorna csatlakozás Kivitel: Öntöttvas, Kerámia, Acéllemez (zománcozással), Rozsdamentes acél ¾ menetes légbeszívószelepes tömlıcsatlakozási lehetıséggel Mosógép, mosogatógép csatlakozás ½ -os tartalék elzáró NA40 csatorna csatlakozással Légbeszívószelepes kivitel Integrált vízcsatlakozású kiv. Fa mosdó, mosdó csapteleppel Mosdó csaptelep Mosdó csaptelep 13

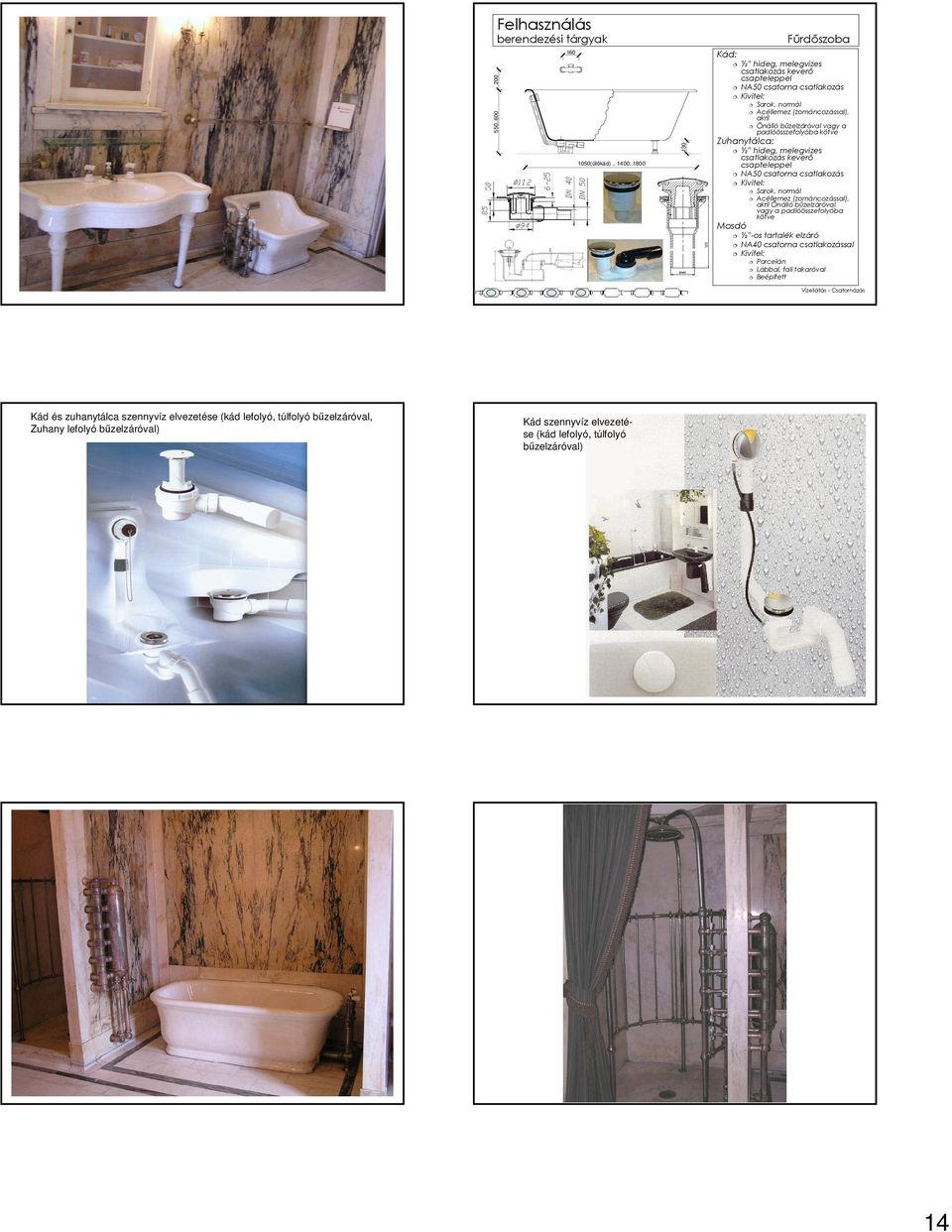

14 Felhasználás berendezési tárgyak (ülıkád) Kád: Főrdıszoba ½ hideg, melegvizes csatlakozás keverı csapteleppel NA50 csatorna csatlakozás Kivitel: Sarok, normál Acéllemez (zománcozással), akril Önálló bőzelzáróval vagy a padlóösszefolyóba kötve Zuhanytálca: ½ hideg, melegvizes csatlakozás keverı csapteleppel NA50 csatorna csatlakozás Kivitel: Sarok, normál Acéllemez (zománcozással), akril Önálló bőzelzáróval vagy a padlóösszefolyóba kötve Mosdó ½ -os tartalék elzáró NA40 csatorna csatlakozással Kivitel: Porcelán Lábbal, fali takaróval Beépített Kád és zuhanytálca szennyvíz elvezetése (kád lefolyó, túlfolyó bőzelzáróval, Zuhany lefolyó bőzelzáróval) Kád szennyvíz elvezetése (kád lefolyó, túlfolyó bőzelzáróval) 14

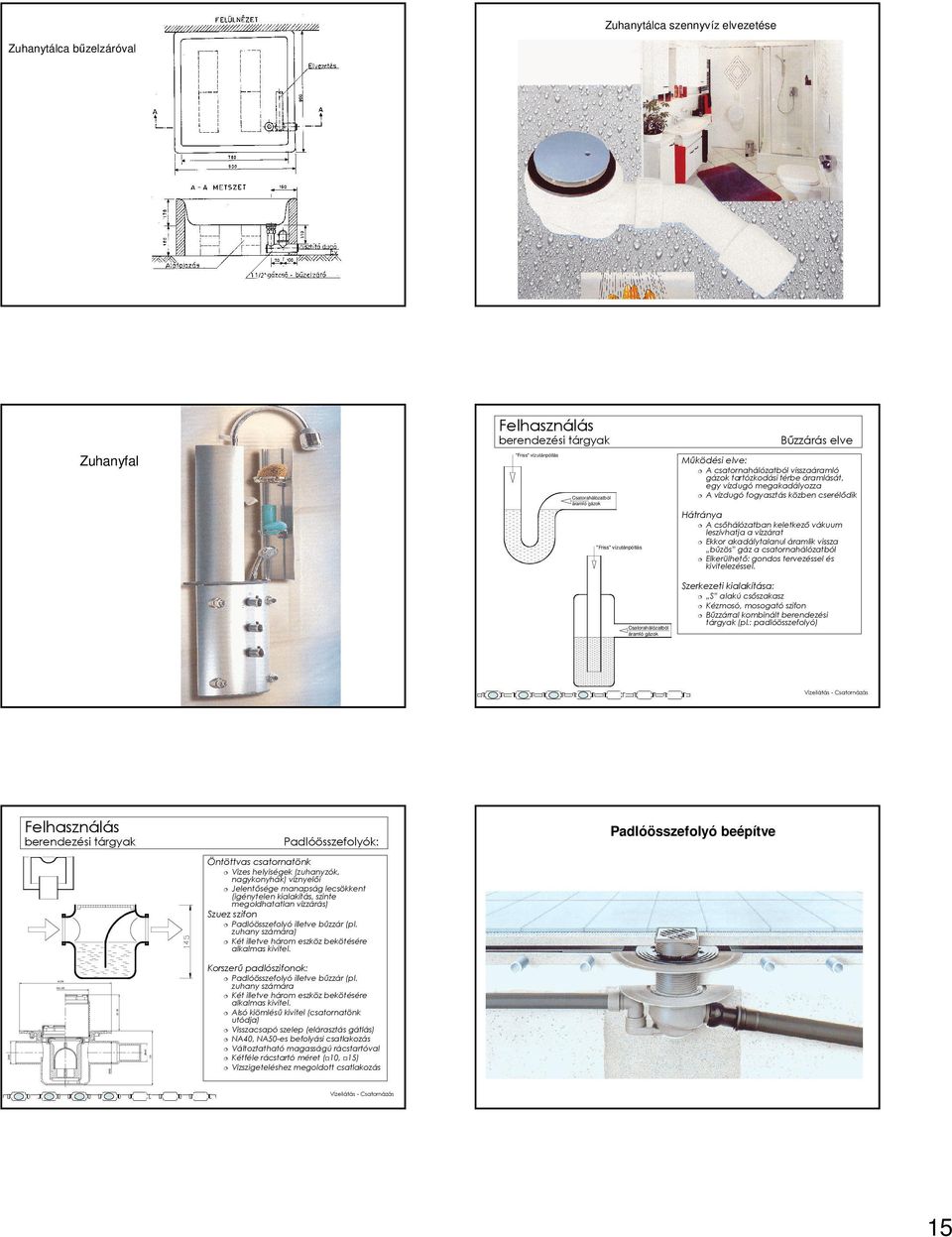

15 Zuhanytálca szennyvíz elvezetése Zuhanytálca bőzelzáróval Felhasználás berendezési tárgyak Bőzzárás elve "Friss" vízutánpótlás Zuhanyfal Mőködési elve: Csatorahálózatból áramló gázok A csatornahálózatból visszaáramló gázok tartózkodási térbe áramlását, egy vízdugó megakadályozza A vízdugó fogyasztás közben cserélıdik Hátránya "Friss" vízutánpótlás A csıhálózatban keletkezı vákuum leszívhatja a vízzárat Ekkor akadálytalanul áramlik vissza bőzös gáz a csatornahálózatból Elkerülhetı: gondos tervezéssel és kivitelezéssel. Szerkezeti kialakítása: Csatorahálózatból áramló gázok S alakú csıszakasz Kézmosó, mosogató szifon Bőzzárral kombinált berendezési tárgyak (pl.: padlóösszefolyó) Felhasználás berendezési tárgyak Padlóösszefolyók: Padlóösszefolyó beépítve Öntöttvas csatornatönk Vizes helyiségek (zuhanyzók, nagykonyhák) víznyelıi Jelentısége manapság lecsökkent (igénytelen kialakítás, szinte megoldhatatlan vízzárás) Szuez szifon Padlóösszefolyó illetve bőzzár (pl. zuhany számára) Két illetve három eszköz bekötésére alkalmas kivitel. Korszerő padlószifonok: Padlóösszefolyó illetve bőzzár (pl. zuhany számára Két illetve három eszköz bekötésére alkalmas kivitel. Alsó kiömléső kivitel (csatornatönk utódja) Visszacsapó szelep (elárasztás gátlás) NA40, NA50-es befolyási csatlakozás Változtatható magasságú rácstartóval Kétféle rácstartó méret ( 10, 15) Vízszigeteléshez megoldott csatlakozás 15

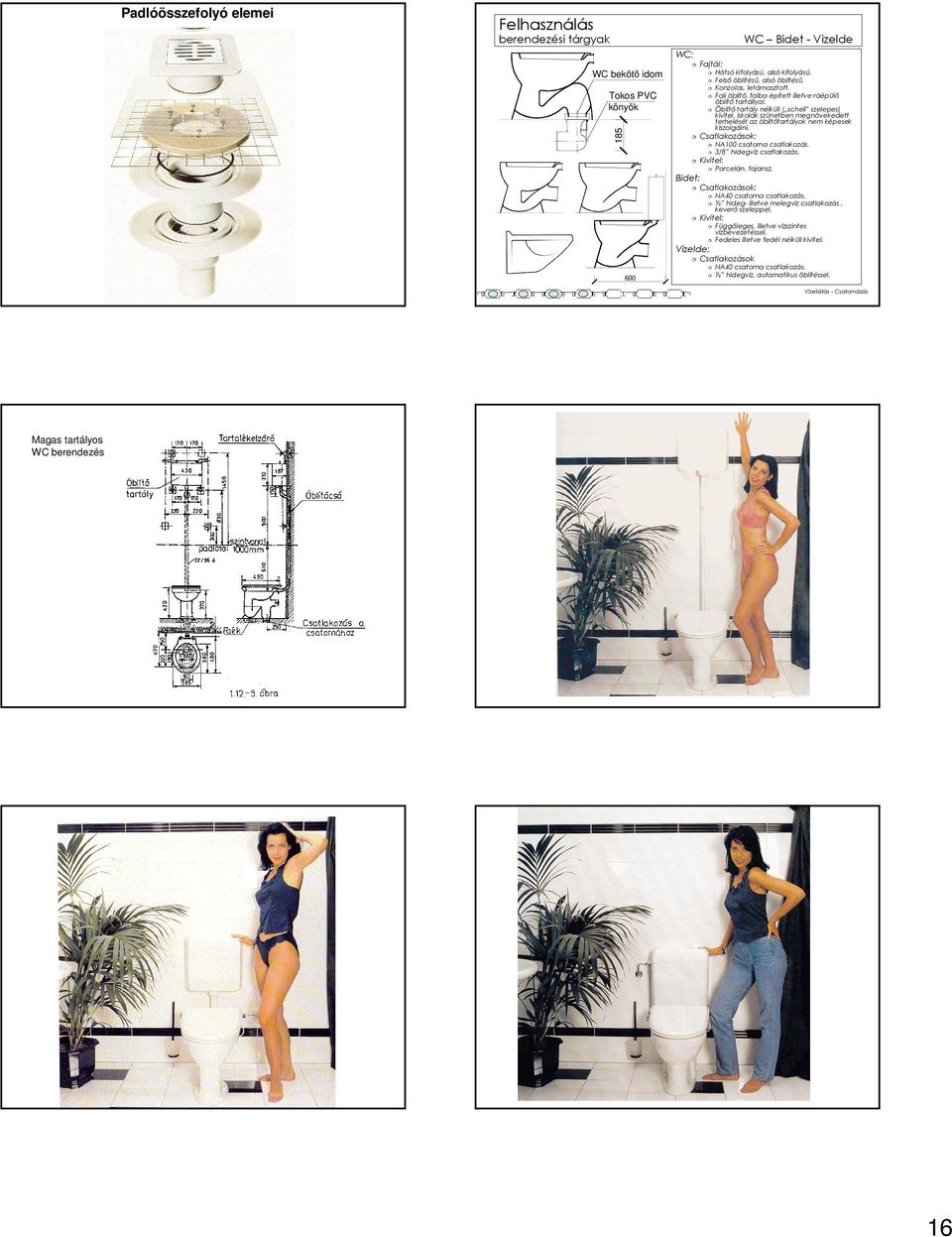

16 Padlóösszefolyó elemei Felhasználás berendezési tárgyak WC bekötı idom Tokos PVC könyök WC: Fajtái: WC Bidet - Vizelde Hátsó kifolyású, alsó kifolyású. Felsı öblítéső, alsó öblítéső. Konzolos, letámasztott. Fali öblítı, falba épített illetve ráépülı öblítı tartállyal. Öblítı tartály nélküli ( schell szelepes) kivitel. Iskolák szünetben megnövekedett terhelését az öblítıtartályok nem képesek kiszolgálni. Csatlakozások: NA100 csatorna csatlakozás. 3/8 hidegvíz csatlakozás. Kivitel: Bidet: Porcelán, fajansz. Csatlakozások: NA40 csatorna csatlakozás. ½ hideg- illetve melegvíz csatlakozás, keverı szeleppel. Kivitel: Függıleges, illetve vízszintes vízbevezetéssel. Fedeles illetve fedél nélküli kivitel. Vizelde: Csatlakozások NA40 csatorna csatlakozás. ½ hidegvíz, automatikus öblítéssel. Magas tartályos WC berendezés 16

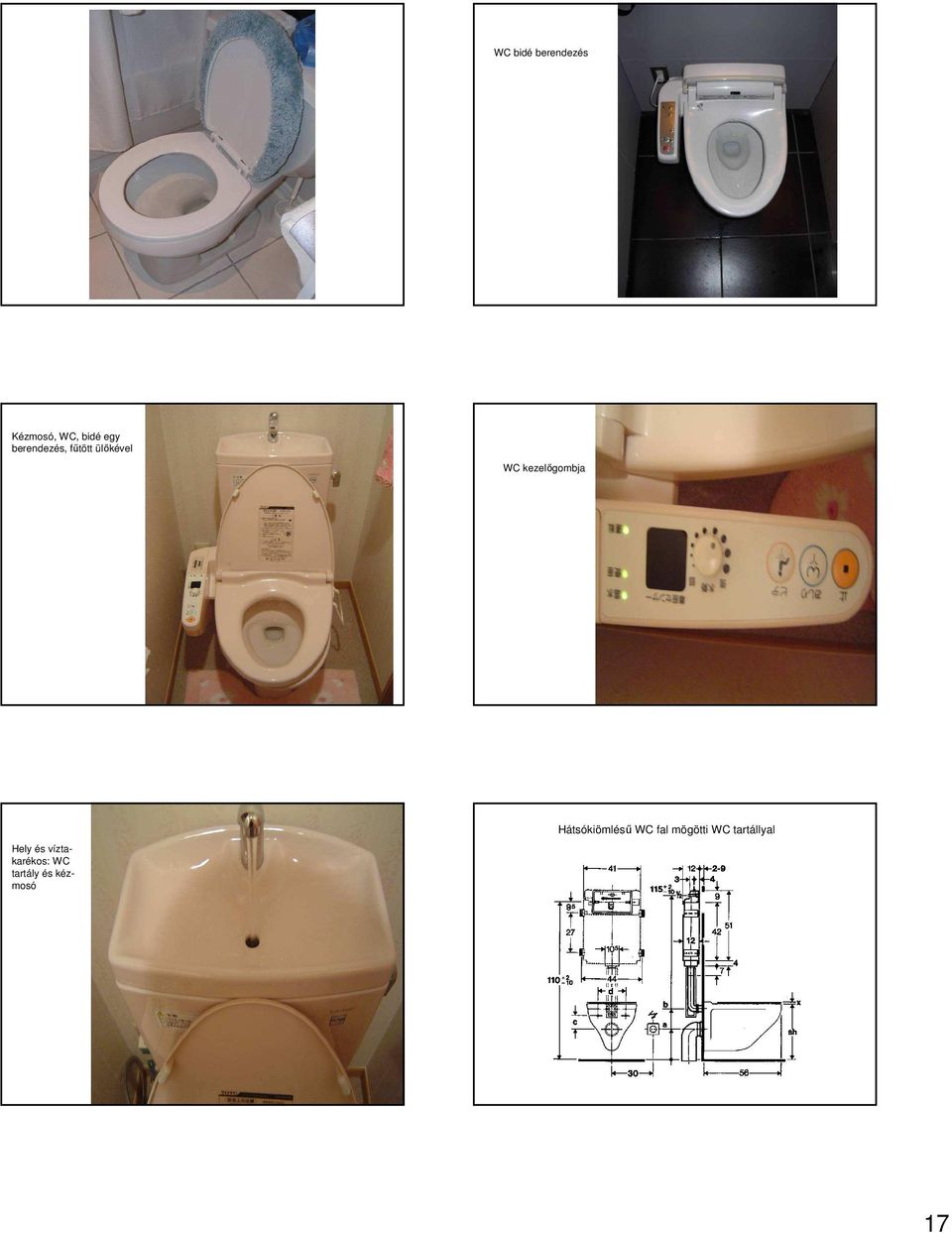

17 WC bidé berendezés Kézmosó, WC, bidé egy berendezés, főtött ülıkével WC kezelıgombja Hely és víztakarékos: WC tartály és kézmosó Hátsókiömléső WC fal mögötti WC tartállyal 17

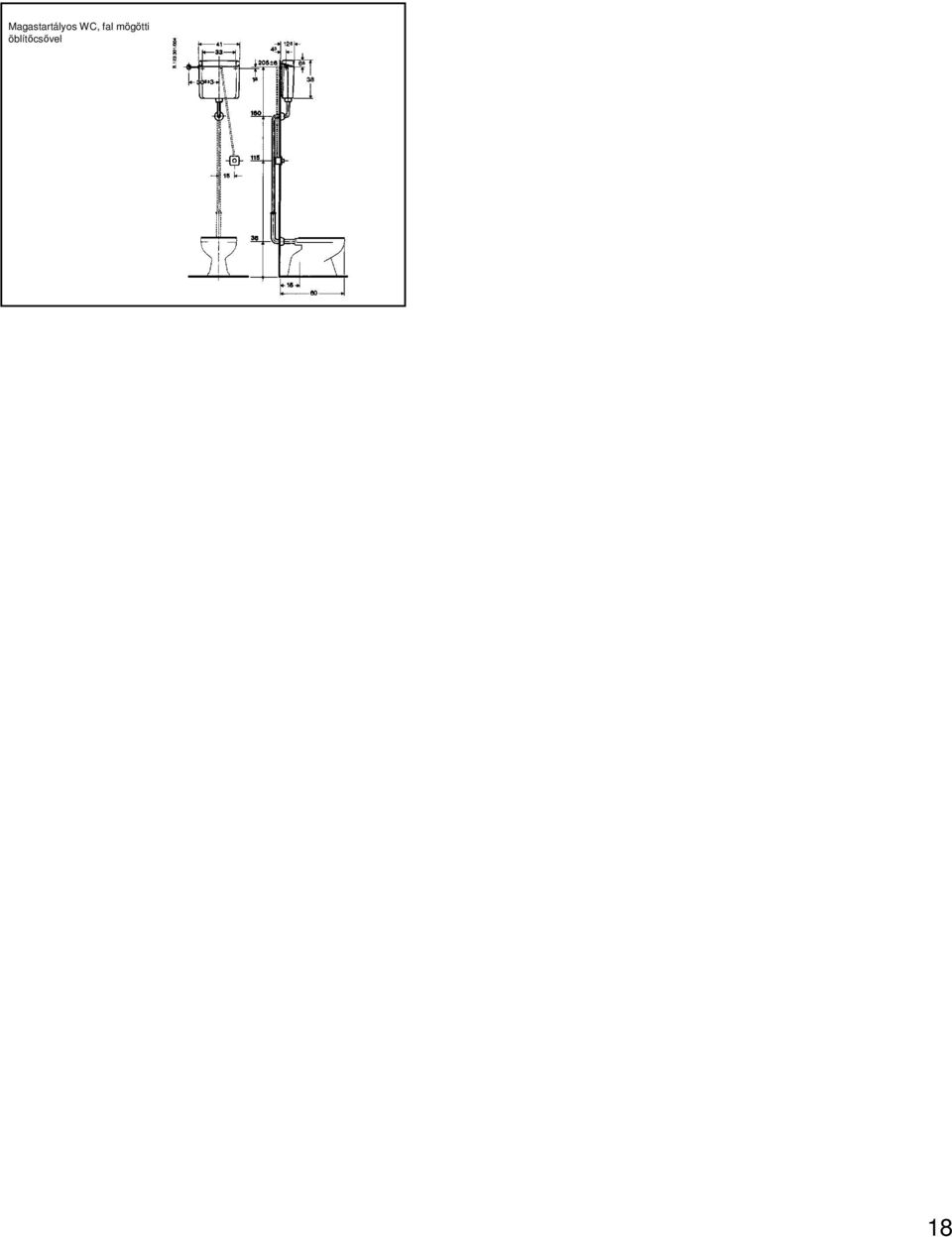

18 Magastartályos WC, fal mögötti öblítıcsıvel 18
