1 Épületgépészet bevezető előadás Szikra Csaba BME Építészmérnöki Kar Épületenergetikai és Épületgépészeti Tanszék 2019.

2 AZ ÉPÜLETGÉPÉSZETI TERVEZÉS FŐBB FEJEZETEI Vízellátás, csatornázás Gázellátás - Kémények Szellőzés, Hűtés Fűtés Hőellátás Erősáramú hálózatok

3 Vízellátás, használati meglegvízellátás, szennyvíz elvezetés

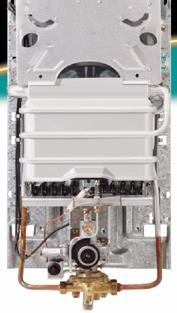

4 HMV TERMELÉS MÓDJA ÁTFOLYÓ RENDSZERŰ MELEGVÍZTERMELÉS Huzatmegszakító Hőmaximum korlátozás Égésbiztosító Égő Gyújtóláng Biztonsági szelep Égési levegő Gázhiánybiztosító Áramlás biztosító Kéménybe kötött 12-18l/perc Kéménybe nem kötött 5-6l/perc Hidegvíz Melegvíz

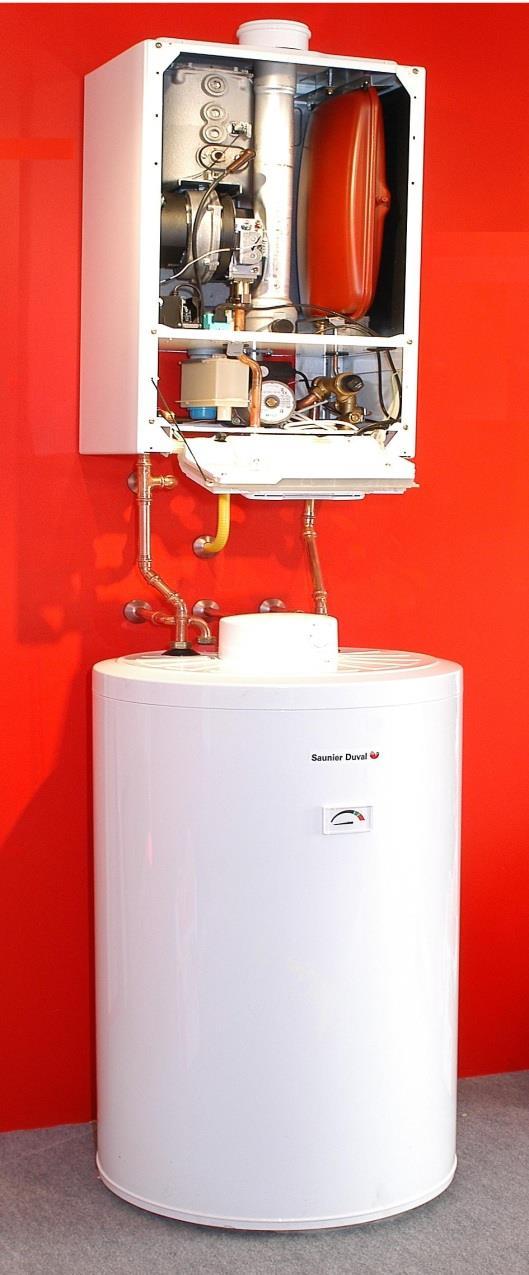

5 HMV TERMELÉS MÓDJA KÖZVETETT FŰTÉSŰ MELEGVÍZTÁROLÓ Radiátor Kazán Nyomáskorlátozó szelep Váltószelep Termosztát Melegvíztároló

6 Anyaga: Réz, acél, műanyag, kompozit anyagok Mérete: ½ ¾ 1 Hőszigetelés: Min. 5mm PE. hőszig. Vezetés: Oldalfal, akna, padló (feltöltés, installációs réteg Cirkulációs vezeték Kéményfej CSŐHÁLÓZAT KIALAKÍTÁSA, ANYAGA, MÉRETE, ELHELYEZKEDÉSE

7 CSATORNAHÁLÓZAT KIALAKÍTÁSA, ANYAGA, MÉRETE, ELHELYEZKEDÉSE Anyaga: PVC, KPE tokos kötésekkel Mérete: NA 32 NA 50 NA 63 NA 100 NA 125 NA 150 Vezetés: Oldalfal, akna, padló! Eresz csatorna Külső csapadékvíz ejtő Szellőző idom Szellőző vezeték Tető összegolyó Belső csapadékvíz ejtő Ágvezeték Csatorna ejtő Esővíz állványcső Külső csapadékvíz alapvezeték 1% Külső csatorna alapvezeték Visszacsapó szelep Falátvezetés 1% Belső csatorna alapvezeték Belső csapadékvíz alapvezeték Tisztító idom

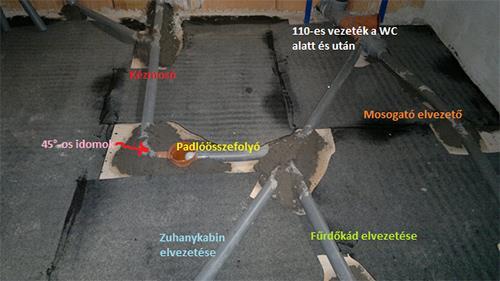

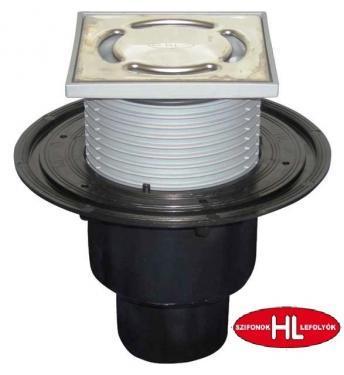

8 BERENDEZÉSI TÁRGYAK PADLÓÖSSZEFOLYÓ

9 BERENDEZÉSI TÁRGYAK - WC hátsó kifolyású alsó kifolyású

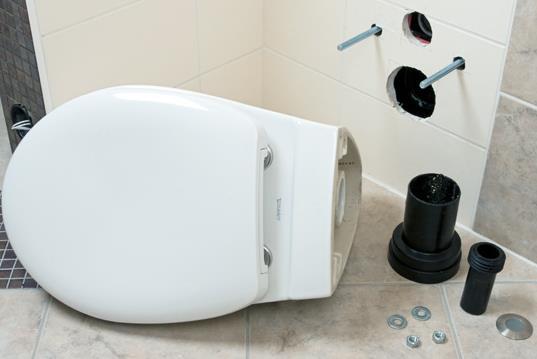

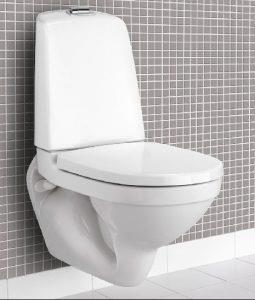

10 BERENDEZÉSI TÁRGYAK KONZOLOS WC

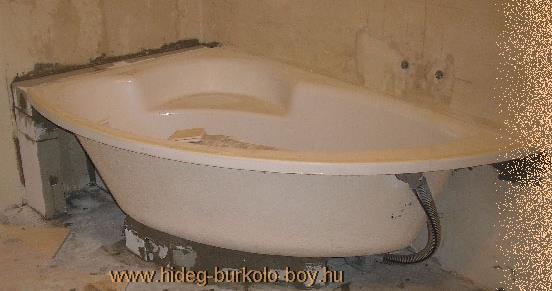

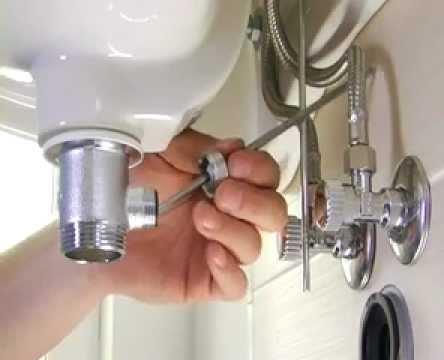

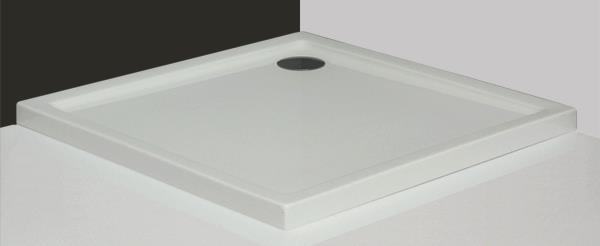

11 BERENDEZÉSI TÁRGYAK - FÜRDŐ (ülőkád) Kád: ½ hideg, melegvizes csatlakozás keverő csapteleppel NA50 csatorna csatlakozás Zuhanytálca: ½ hideg, melegvizes csatlakozás keverő csapteleppel NA50 csatorna csatlakozás Mosdó ½ -os tartalék elzáró NA40 csatorna csatlakozással

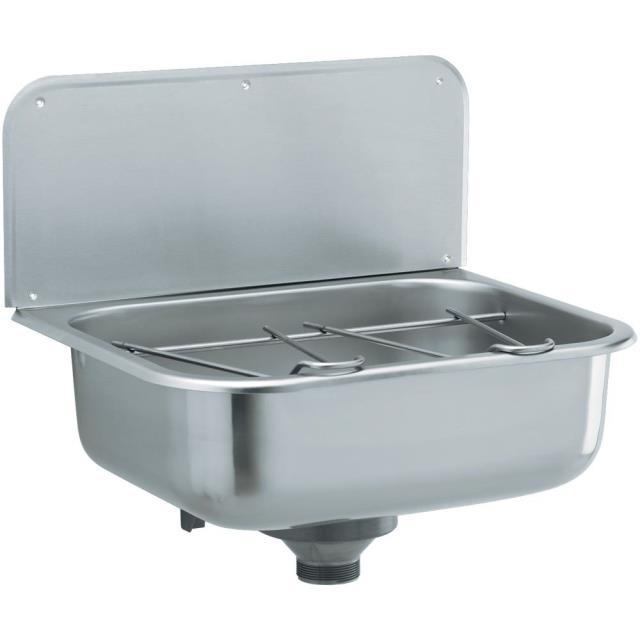

12 BERENDEZÉSI TÁRGYAK - KONYHA mm-es szintvonal Végleges padlóvonal Mosogató: ½ hideg, melegvizes csatlakozás keverő csapteleppel NA50 csatorna csatlakozás Kivitel: Egy-, két-, hárommedencés, csöpögtetős kivitel Öntöttvas, Kerámia, Acéllemez (zománcozással), Rozsdamentes acél Falikút: ½ hideg, melegvizes csatlakozás önálló csapteleppel NA50 csatorna csatlakozás Kivitel: Öntöttvas, Kerámia, Acéllemez (zománcozással), Rozsdamentes acél ¾ menetes légbeszívószelepes tömlőcsatlakozási lehetőséggel Mosógép, mosogatógép csatlakozás ½ -os tartalék elzáró NA40 csatorna csatlakozással Légbeszívószelepes kivitel Integrált vízcsatlakozású kiv.

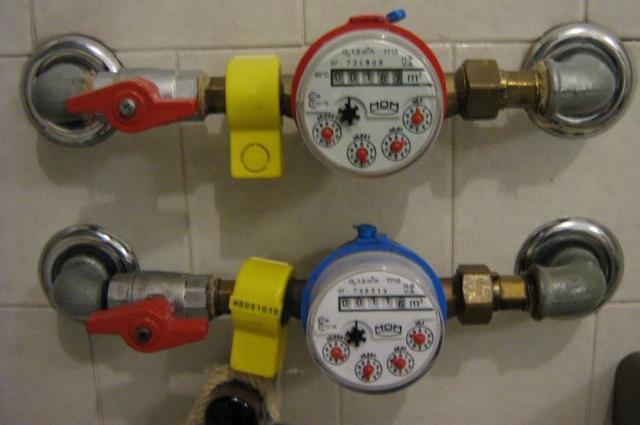

13 MÉRŐK ELHELYEZÉSE, HELYIGÉNYE Befoglaló méret [mm] 130 Csőcsatlakozás mérete [coll] ¾ Méretek: a [mm]: 70 b [mm]: 130 c [mm]: 230 d [mm]: 53 e [mm] 17,5 Súly [kg]: 0,5

14 SZERELÉSTECHNOLÓGIÁK - FALBAVÉSÉS 1/2" cu 1/2" NA100 NA50 PVC-KA 1/2"-1/2" NA50 1/2"-1/2"-1/2" cu 1/2"-1/2" NA40 1/2" cu 1/2" NA40 NA50 PVC-KA NA50 NA50 Csatorna Hidegvíz Melegvíz Cirkuláció

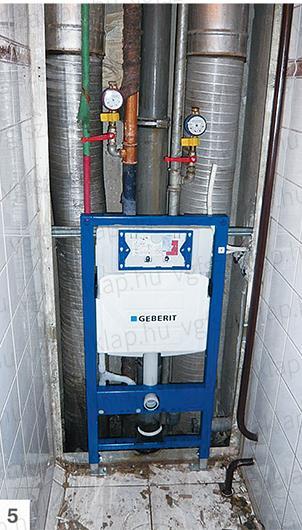

15 SZERELÉSTECHNOLÓGIÁK - SZERELŐAKNA 20 Csatorna Hidegvíz Melegvíz Cirkuláció

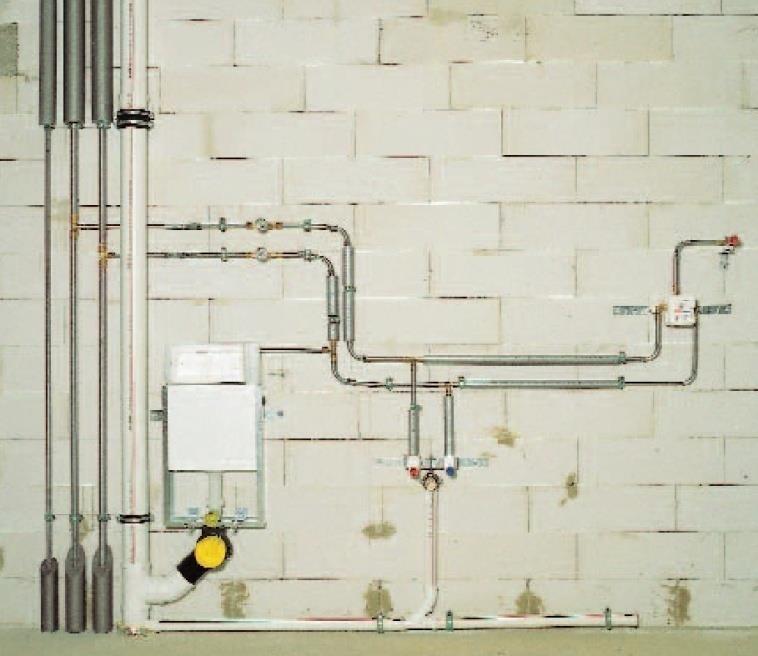

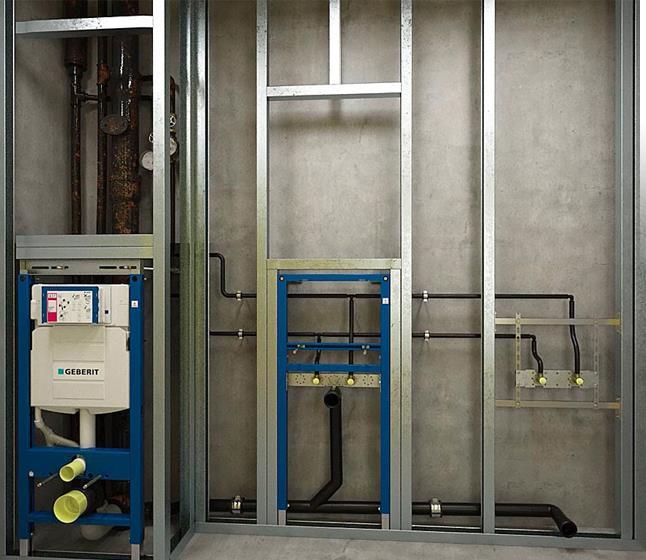

16 SZERELÉSTECHNOLÓGIÁK SÍKFAL ELŐTTI SZERELÉS 10 Csatorna Hidegvíz Melegvíz Cirkuláció

17 SZERELÉSTECHNOLÓGIA

18 Kémények

19 KÉMÉNYEK CSOPORTOSÍTÁSA Az egy kéményre kapcsolt készülékek névleges teljesítménye alapján: Egyedi kémények: Egymással belső összeköttetésben lévő helyiségek legfeljebb 60kW összteljesítményű tüzelőberendezésinek kéménye. Központi kémények: Az építmény 60kW-nál nagyobb teljesítményű tüzelőberendezéseink kéménye Az építési mód alapján: Falazott: Téglából, könnyűbetonból, jellemzően habarcskötéssel készített kémény Szerelt: Csőelemekből készült, hőszigetelt, szerelőipari technológiával készített kémény gyártmány! Használati mód alapján: Egyféle használatú kémény: azonos fajtájú tüzelőanyaggal üzemeltetett kémény Vegyes használatú kémény: Különböző fajtájú tüzelőanyaggal üzemeltetett kémény.

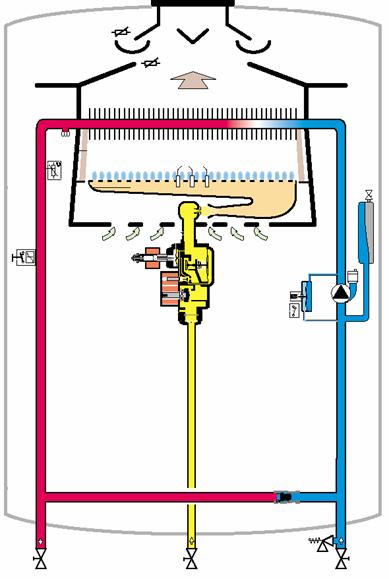

20 NYITOTT ÉGÉSTERŰ FALI-KAZÁNOK KÉMÉNYEI ALKALMAZÁSA KERÜLENDŐ max. 2m Kéménytest min. 2m Füstcső Gázberendezés

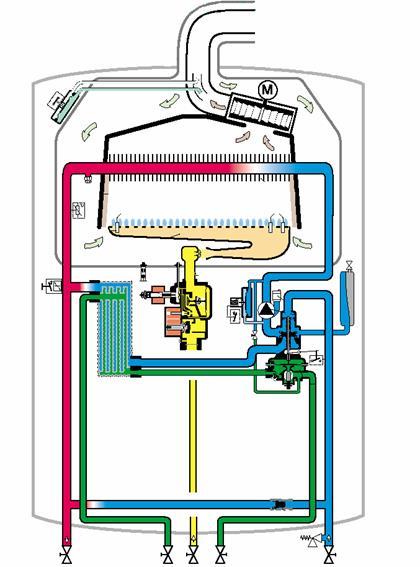

21 ZÁRT ÉGÉSTERŰ FALI KAZÁNOK KÉMÉNYEI Levego Füstgáz Berendezés

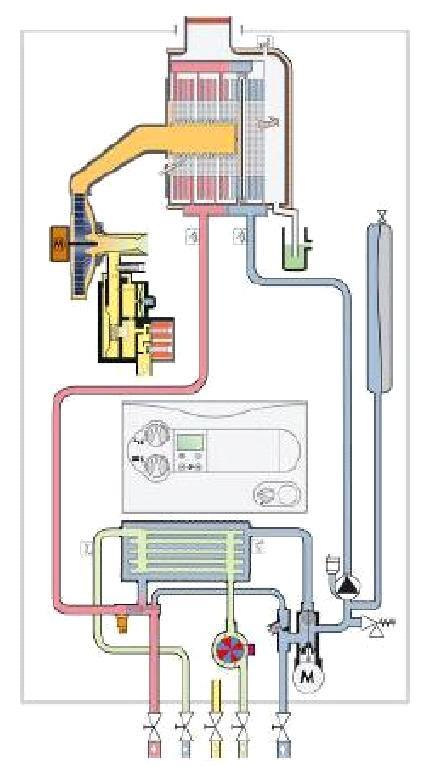

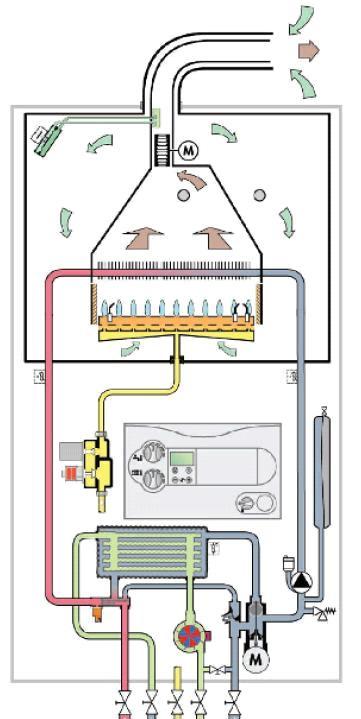

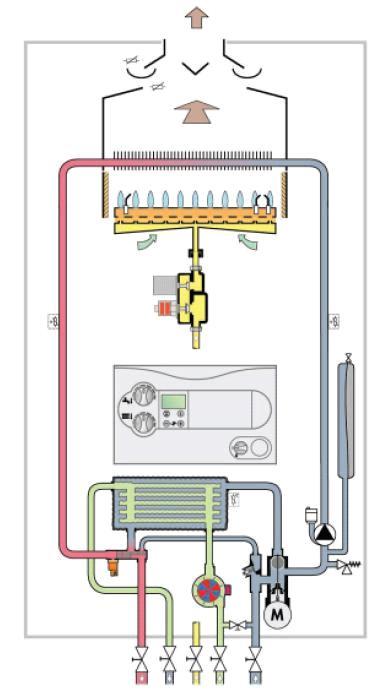

22 FALI FŰTŐ ÉS HASZNÁLATI MELEGVÍZTERMELŐ KÉSZÜLÉKEK Φ150mm alumínium, korr. acél Φ80/120mm korr. Acél (ma már KPE is kondenzációs kazánoknál) Készülék mérete: ~50x35x100cm Open Closed Condensing type Combustion system

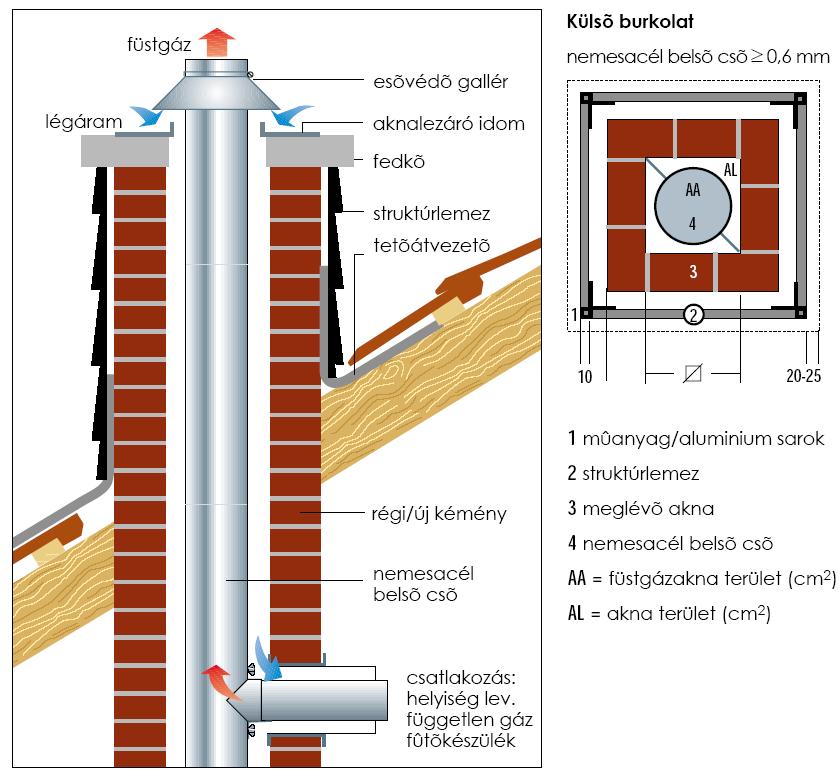

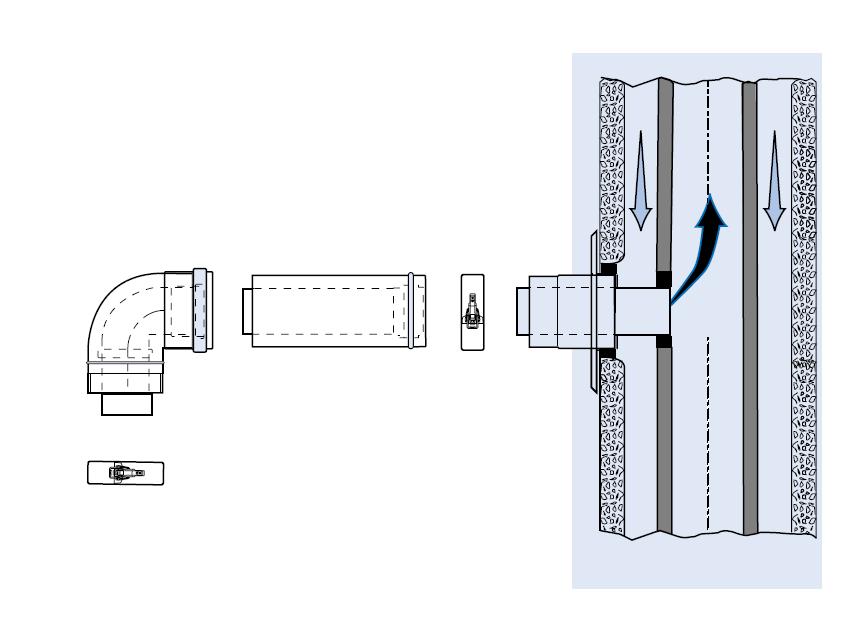

23 ZÁRT ÉGÉSTERŰ FALI KAZÁNOK KÉMÉNYEI ALKALMAZÁSA KERÜLENDŐ (MEGLÉVŐ KÉMÉNYEK)

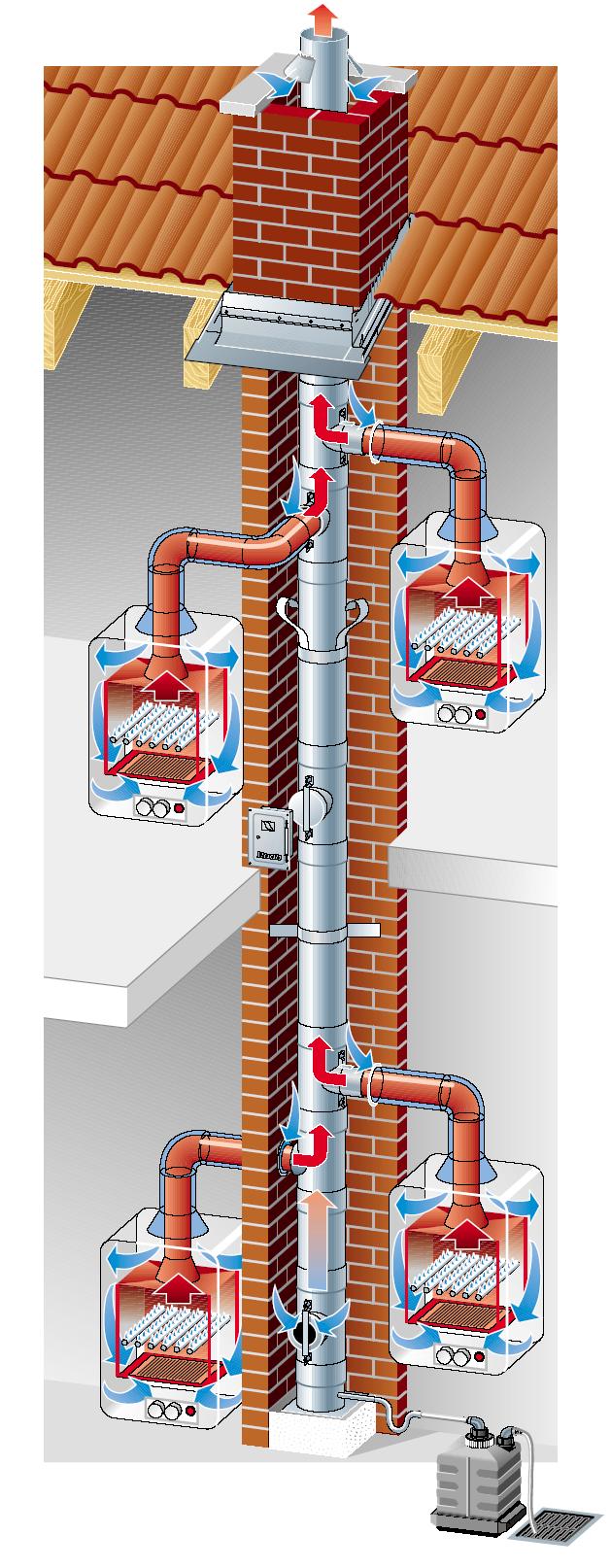

24 ZÁRT ÉGÉSTERŰ FALI KAZÁNOK KÉMÉNYEI

25 ZÁRT ÉGÉSTERŰ FALI KAZÁNOK KÉMÉNYEI

26 ZÁRT ÉGÉSTERŰ FALI KAZÁNOK KÉMÉNYEINEK HELYIGÉNYE 24kW névleges teljesítményű fali fűtőkészülék Szintek száma A kémény kűrtő belső átmérője (befoglaló mérete) Szintenként 1 készülék Szintenként 2 készülék 1 Ø14 (36x36) Ø18 (40x40) 2 Ø16 (36x36) Ø22 (48x48) 3 Ø18 (40x40) Ø25 (48x48) 4 Ø20 (40x40) Ø30 (55x55) 5 Ø22 (48x48)

27 TARTALÉKKÉMÉNYEK Szilárd tüzelőanyaggal üzemeltethető tüzelőberendezés céljára alkalmas, gravitációs üzemű kémény (fa, faapríték, pellet szén) Csak egyedi kémény lehetséges minden készülékhez önálló kémény! Kémény anyaga, mérete: Csak minősítéssel rendelkező gyártmány alkalmazható Kémény gyártmányok: Samott vagy acél béléscső, befalazva, illetve előre gyártott köpennyel (belső átmérő 14 20cm). Méret helyigény (tégla, előre gyártott köpeny) - megjegyzés Ø14 cm ( 38cm, 32cm) - zárt fa kályha, 3kW-ig Ø16 cm ( 40cm, 34cm) - zárt fa kályha, 4kW-ig Ø18 cm ( 42cm, 37cm) - zárt fa kályha, 5kW-ig, cserépkályha Ø20 cm ( 44cm, 39cm) - zárt fa kályha, 6kW-ig, cserépkályha

28 AZ ÉGÉSTERMÉK-ELVEZETŐ BERENDEZÉS KITORKOLLÁSÁNAK KIALAKÍTÁSA A TETŐ FELETT

29 A KÉMÉNY KÖRÜLI OBJEKTUMOK ZAVARÓ HATÁSA Az égéstermék-elvezető berendezés kitorkollásánál akkor kell feltételezni, hogy a szomszédos épületek befolyásolják a működését, ha - az égéstermék-elvezető berendezés kitorkollásának vízszintes távolsága (L) a szomszédos épülettől kisebb, mint 15 m és - az épület az égéstermékelvezető berendezés kitorkollásától nézve vízszintesen 30 nál nagyobb szög alatt látszik (α szög) - az épület legfelső éle az égéstermékelvezető berendezés kitorkollásától nézve függőlegesen 10 nál nagyobb szög alatt látszik ( β szög )

30 Szellőztető berendezések

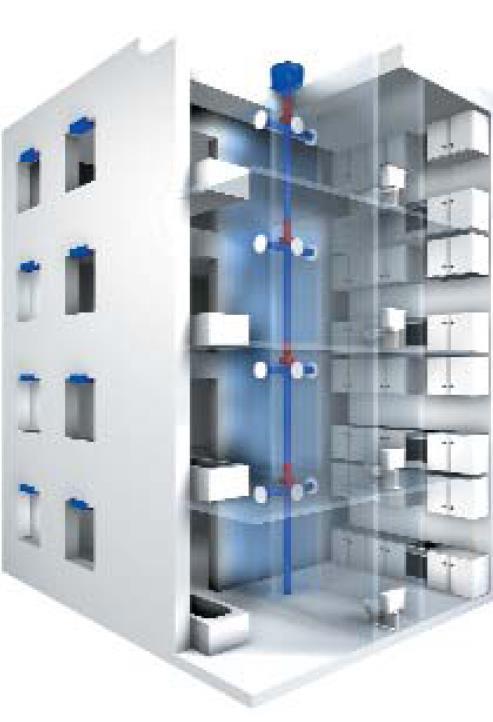

31 KÖZPONTI ELSZÍVÓ RENDSZER Anyaga: Horganyozott acélcső (falvastagság ~1mm) Mérete: mm Vezetés: Akna (esetleg kisebb falvastagság esetén falban) Igény: WC, kamra: 50m 3 /h Fürdő, szagelszívó: 100m 3 /h Szükséges méret [4 m/s légsebesség] Ф m3/h-ig Ф m3/h-ig Ф m3/h-ig Ф m3/h-ig Ф m3/h-ig Ф m3/h-ig

32 HELYI, ELSZÍVÓ RENDSZER Jellemző berendezései a belső fal síkjára, ablak belső síkjára, vagy nagyobb rendszereknél csőbe építhető ventillátorok. Minimális friss levegő biztosítása belsőterű fürdőszobák, szobák, vizes helyiségek esetében. (igényfüggő megoldások) Fűtetlen garázsok szellőztető rendszerei. Csak olyan esetben alkalmazható, ha a garázs, vagy mélygarázs szintjén fagyveszélyes berendezés nincs telepítve. Ekkor érdemes kiegészíteni gázérzékelő rendszerrel, mely a ventillátorok indítását, leállítását vezérli.

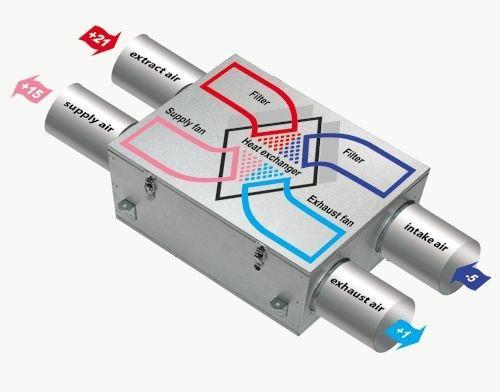

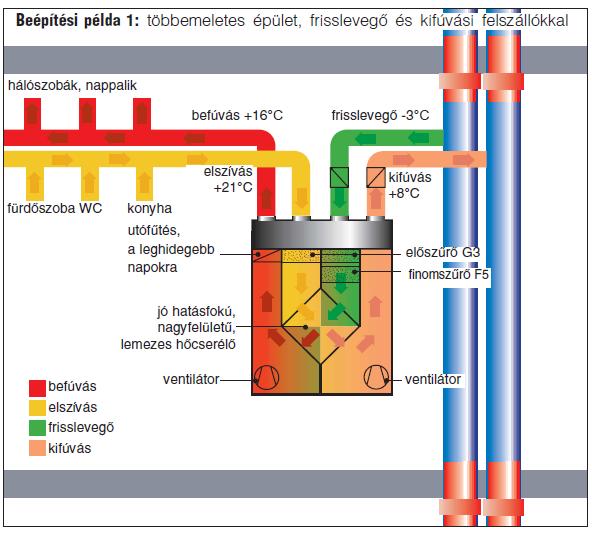

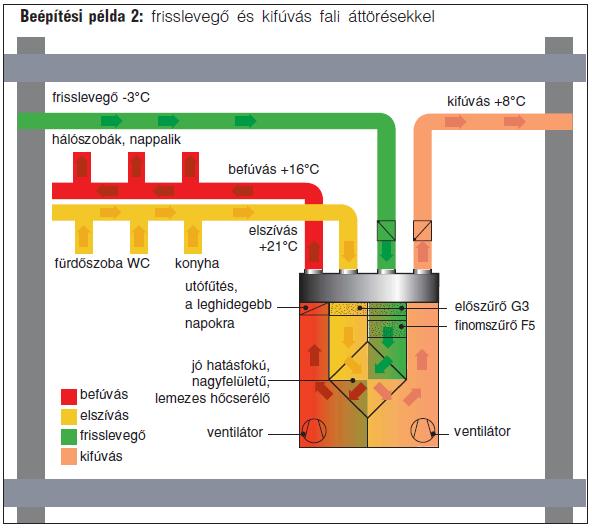

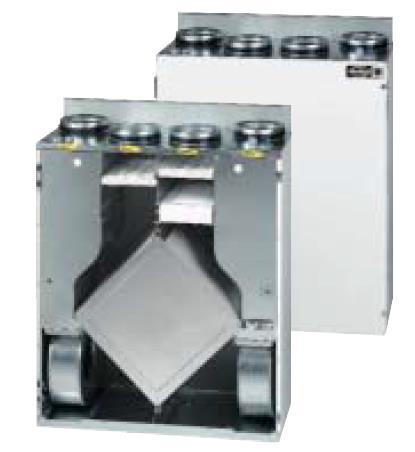

33 LAKÁSSZELLŐZŐ BERENDEZÉSEK m 3 /h, Φ mm, 50/200mm

34 KÖZPONTI SZELLŐZTETŐ BERENDEZÉS Friss levegő Elhasznált levegő A központi légkezelő légcsatornái: Légkezelő berendezés Szellőztetett helyiség Szellőző levegő Távozó levegő A központi légkezelő berendezés Elhelyezése az épületben Szellőző levegő: 500- m 3 /h, Légcsatorna: Φ200mm -, 200mm- Friss levegő: A külső térből, a levegővételi helyen érkezik a rendszerbe a levegő. Szellőző levegő: A légkezelő berendezésben, az igényeknek megfelelően kezelt levegő mely a szellőztetett helyiséget szolgálja. Távozó levegő: A helyiség elhasznált levegőjét juttatja vissza a légkezelő berendezéshez. Elhasznált levegő: A légkezelő berendezés a távozó levegő energiatartalmát visszanyerve visszajuttatja a környezetbe a levegőt.

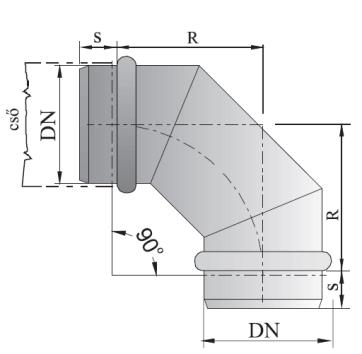

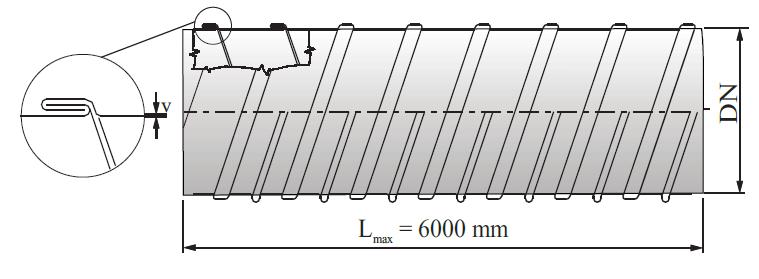

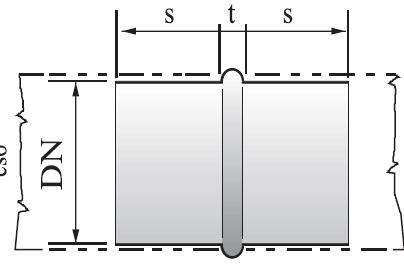

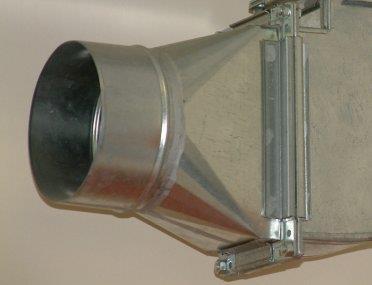

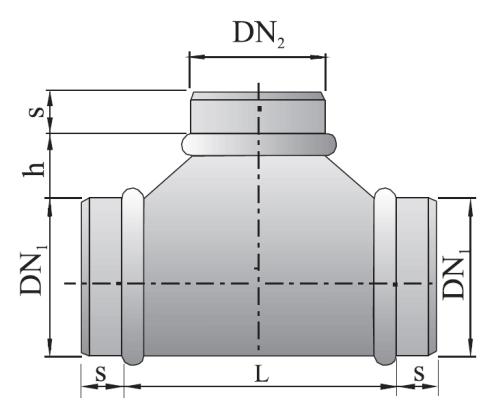

35 LÉGCSATORNA HÁLÓZAT ANYAGA, MÉRETE

36 Gázellátás

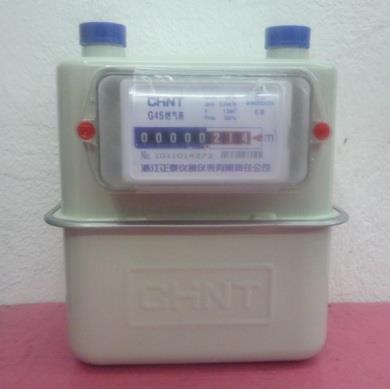

37 Mérők elhelyezése, helyigénye 200 Fogyasztói vezeték Csatlakozó vezeték Elhelyezhető: Közös terű helyiségek (lépcsőház) zárható, szellőztetett fülkében Lakások, közlekedő terei Csatlakozó vezeték Nem helyezhető el: Élelmiszertárolás, állandó tartózkodás, vizes helyiségekben Anyaga: Acél, kemény réz 1000 Mérete: ½ ¾ Vezetés: Falon kívül!

38 Gázellátás tervezés Fogyasztói vezeték 200 a 1" 1600 a 1" Gázméro NA ±0, Tuzhely - Típus Fali Gázkazán - Típus Csatlakozó vezeték

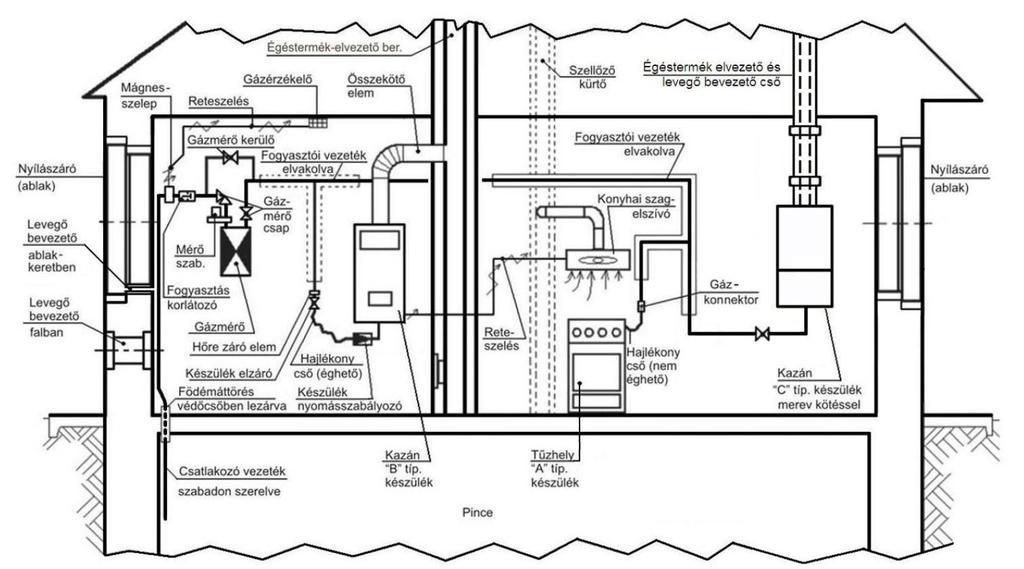

39 Gázkészülékek és csövezések

40 Erősáramú hálózat

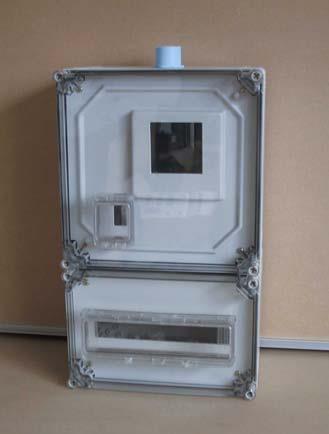

41 Mérők elhelyezése, helyigénye Utcai légvezetékhez földkábeles csatlakozás épületfalba épített vagy épületfalon elhelyezett mérőhellyel 500mm x 300mm 300mm x 300mm

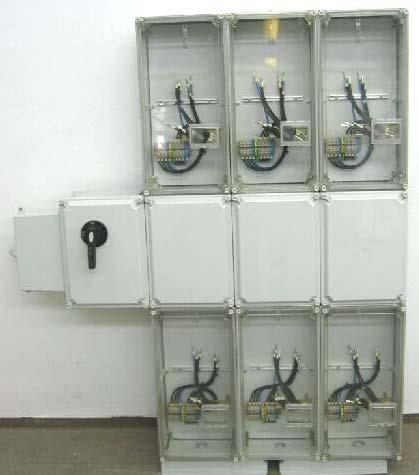

42 CSOPORTOS MÉRŐELHELYEZÉS társasházak esetén MSZ 447 szerint kötelező
