1 Az energiahatékonyság kéménykonstrukciós követelményei

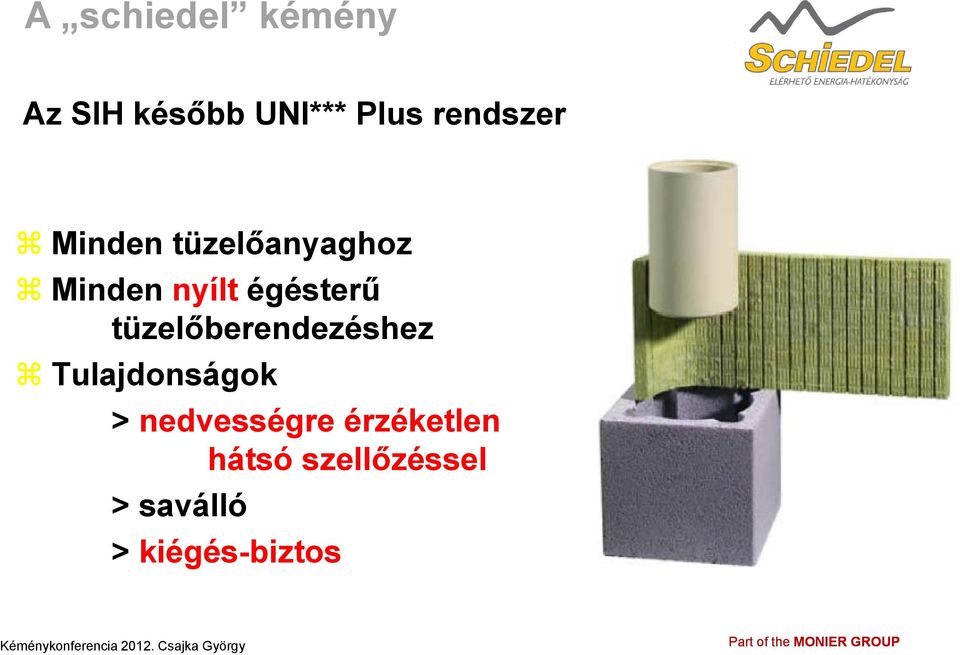

2 A schiedel kémény Az SIH később UNI*** Plus rendszer Minden tüzelőanyaghoz Minden nyílt égésterű tüzelőberendezéshez Tulajdonságok > nedvességre érzéketlen hátsó szellőzéssel > saválló > kiégés-biztos

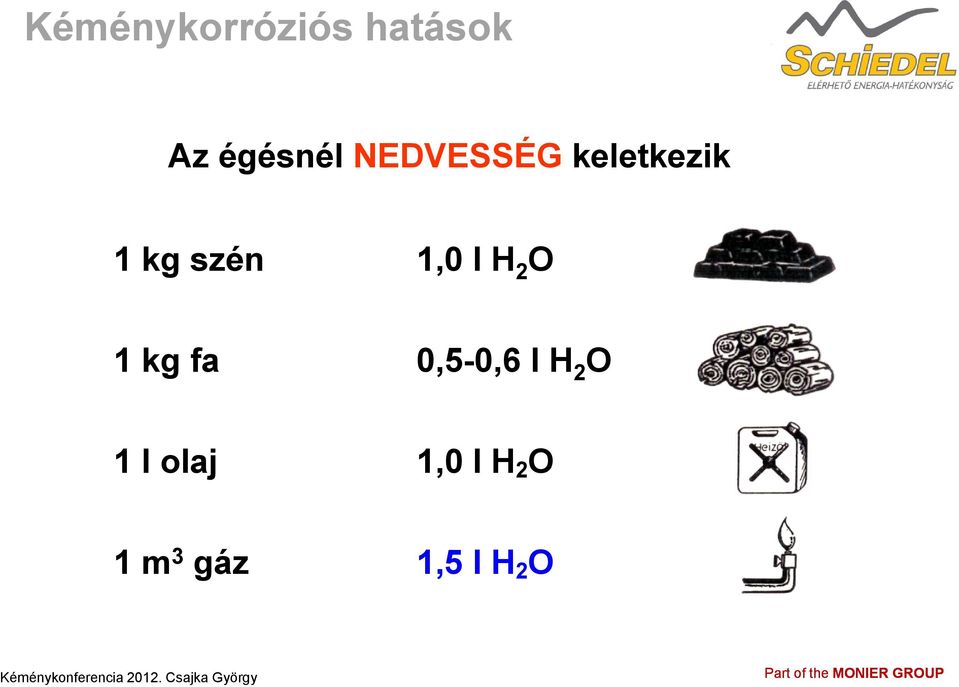

3 Kéménykorróziós hatások Az égésnél NEDVESSÉG keletkezik 1 kg szén 1,0 l H 2 O 1 kg fa 0,5-0,6 l H 2 O 1 l olaj 1,0 l H 2 O 1 m 3 gáz 1,5 l H 2 O

4 Minden tüzelőanyaghoz való alkalmasság

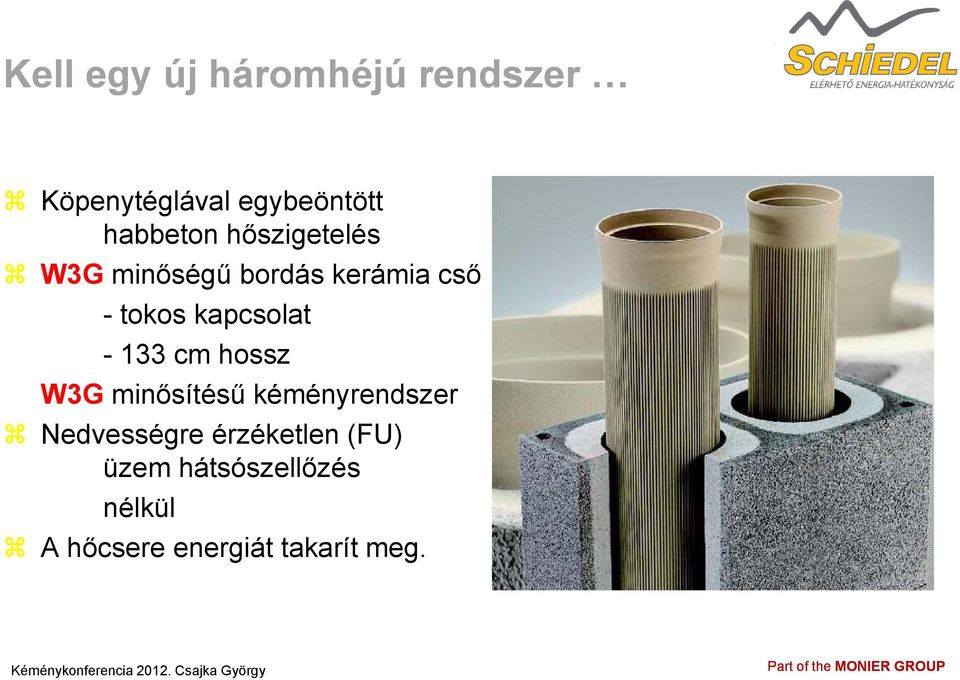

5 Kell egy új háromhéjú rendszer Köpenytéglával egybeöntött habbeton hőszigetelés W3G minőségű bordás kerámia cső - tokos kapcsolat cm hossz W3G minősítésű kéményrendszer Nedvességre érzéketlen (FU) üzem hátsószellőzés nélkül A hőcsere energiát takarít meg.

kapcsolat - 133 cm hossz W3G minősítésű kéményrendszer

6 új követelményekkel Minden tüzelőanyaghoz - szén, fa, pellet, olaj, gáz és minden tüzelőberendezéshez, - atmoszférikus, - zárt égésterű, - kondenzációs kazánokhoz egyenáramú és ellenáramú e üzemmódban, 400 C füstgázhőmérsékletig. Alacsony energiaigényű i ű házakhoz és a passzív házakhoz is.

kondenzációs kazánokhoz egyenáramú és ellenáramú e üzemmódban, 400 C

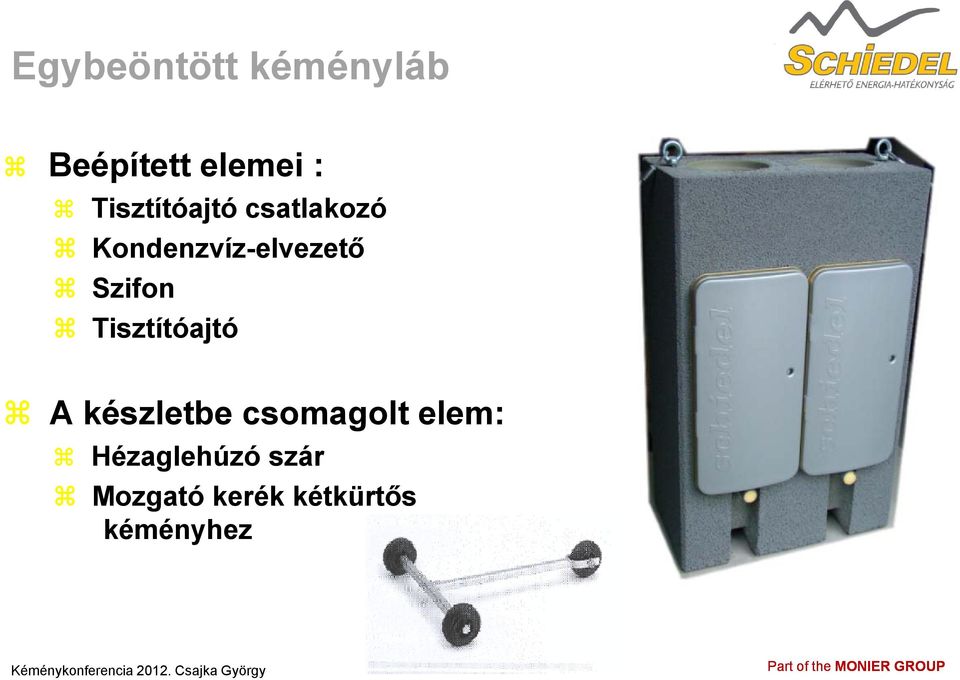

7 Egybeöntött kéményláb Beépített elemei : Tisztítóajtó csatlakozó Kondenzvíz-elvezető Szifon Tisztítóajtó A készletbe csomagolt elem: Hézaglehúzó szár Mozgató kerék kétkürtős kéményhez

8 Kondenzátum elvezetés Kivezető járat (A kivezetés bármelyik irányba kivitelezhető)

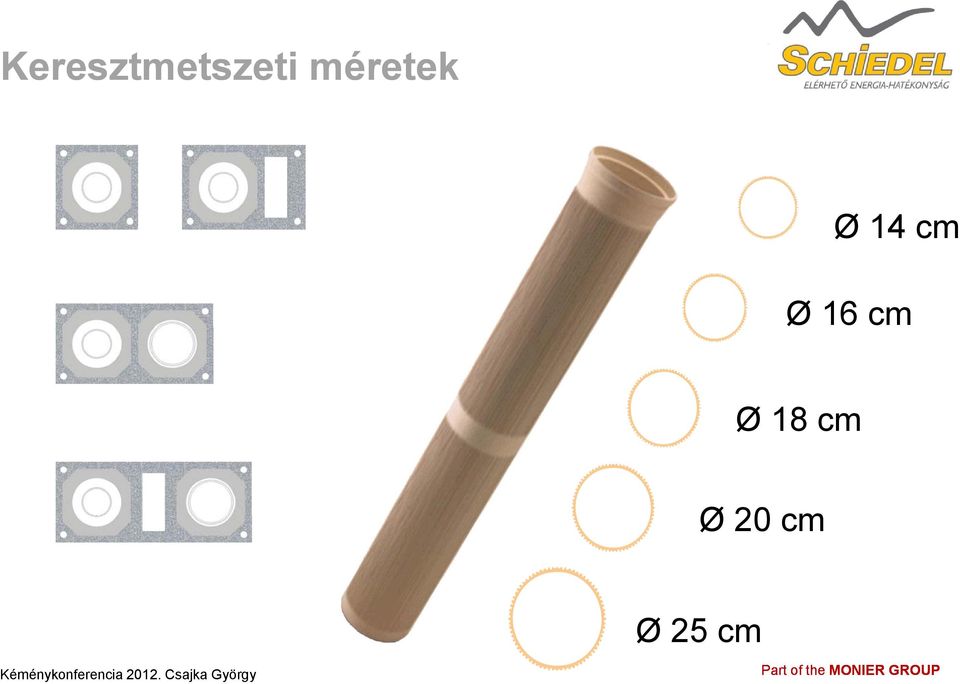

9 Keresztmetszeti méretek Ø14cm Ø 16 cm Ø18cm Ø20 cm Ø 25 cm

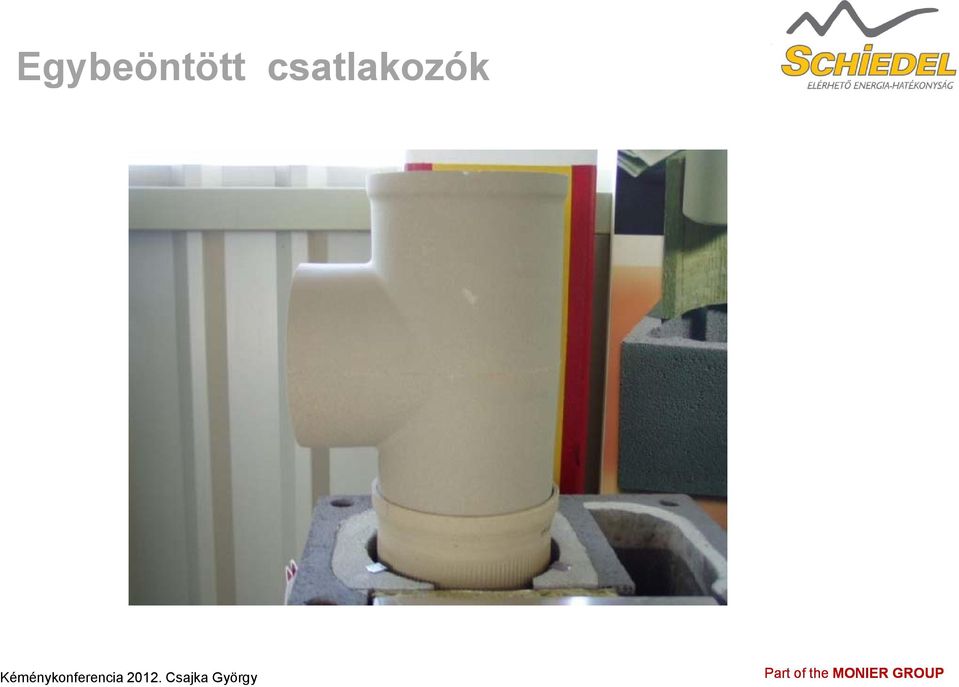

10 Egybeöntött csatlakozók

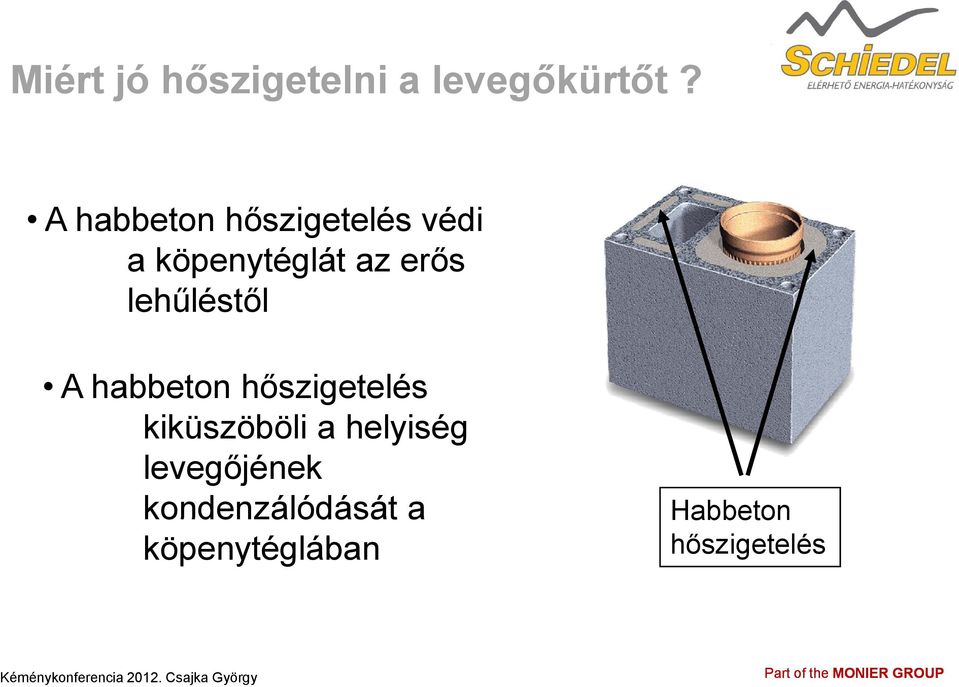

11 Miért jó hőszigetelni a levegőkürtőt? A habbeton hőszigetelés védi a köpenytéglát az erős lehűléstől A habbeton hőszigetelés kiküszöböli a helyiség levegőjének kondenzálódását a köpenytéglában Habbeton hőszigetelés

lehűléstől A habbeton hőszigetelés kiküszöböli a

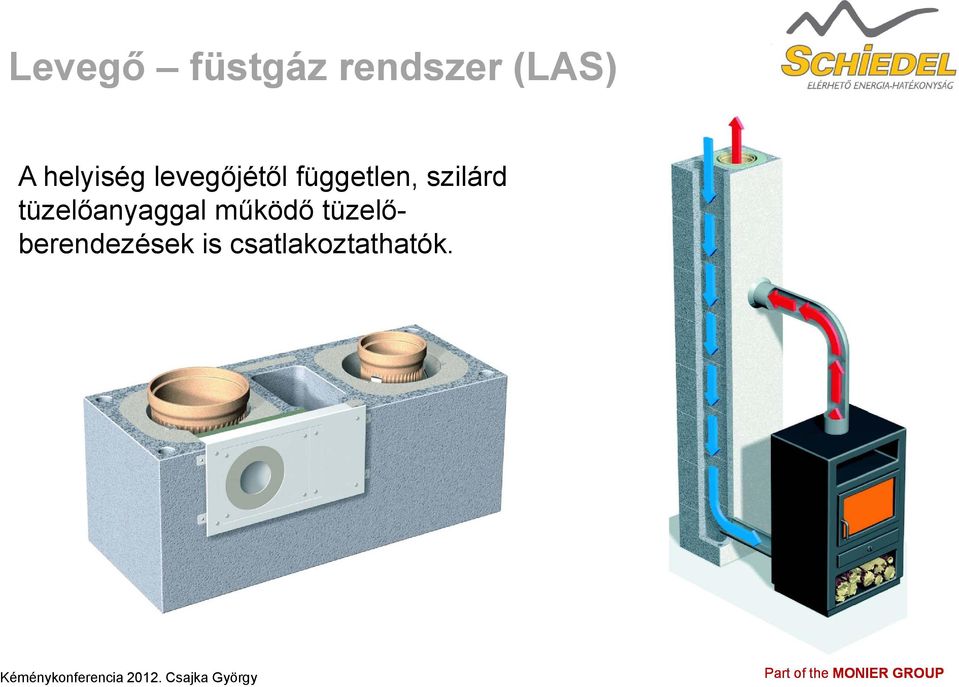

12 Levegő füstgáz rendszer (LAS) A helyiség levegőjétől független, szilárd tüzelőanyaggal működő tüzelő- berendezések is csatlakoztathatók. t th tók

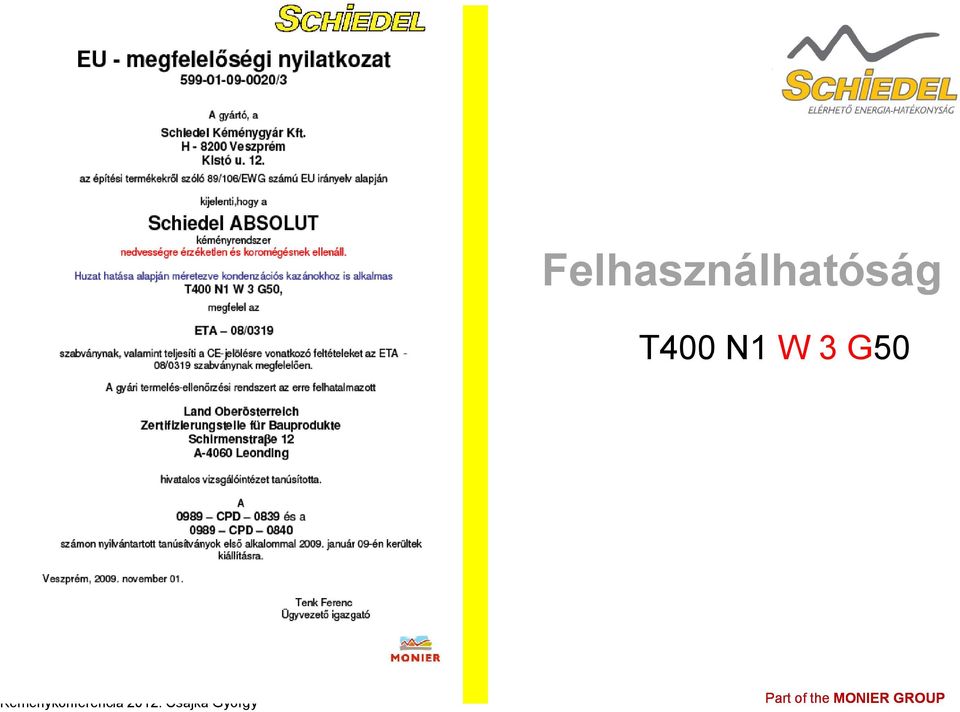

13 Felhasználhatóság á T400 N1 W3G50

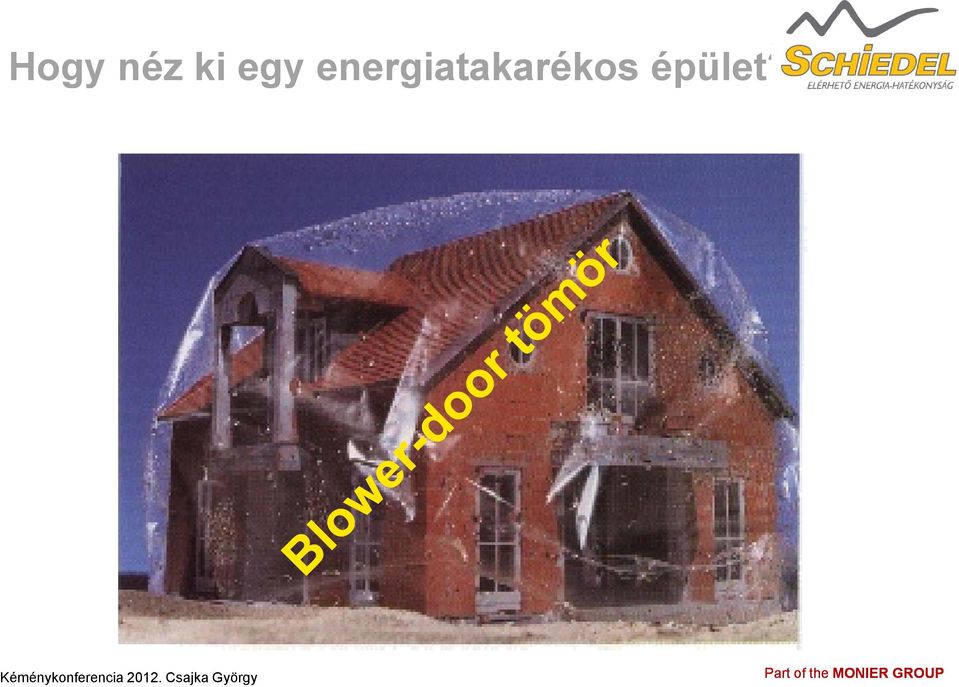

14 Hogy néz ki egy energiatakarékos épület?

15 A kémény, mint az épület része Thermo köpenytégla Thermo talpazat

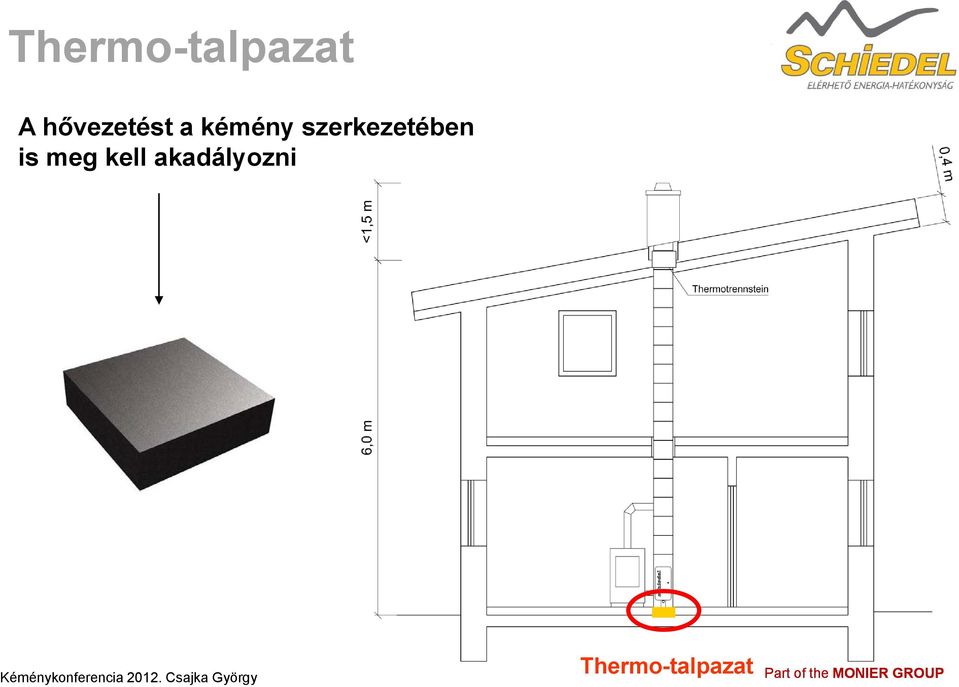

16 Thermo-talpazat A hővezetést a kémény szerkezetében is meg kell akadályozni Thermo-talpazat

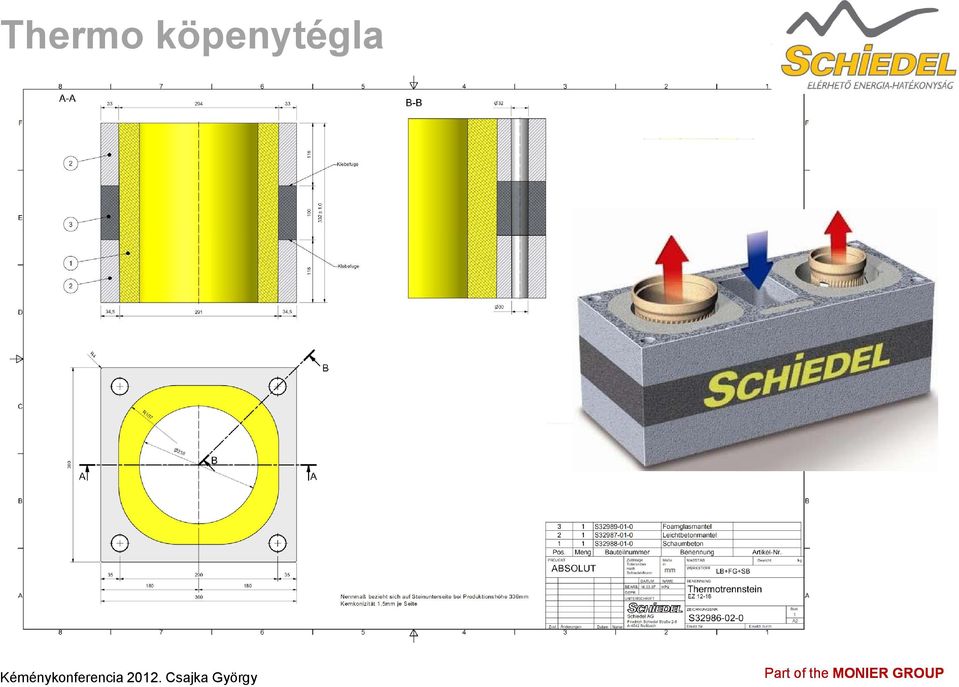

17 Thermo köpenytégla

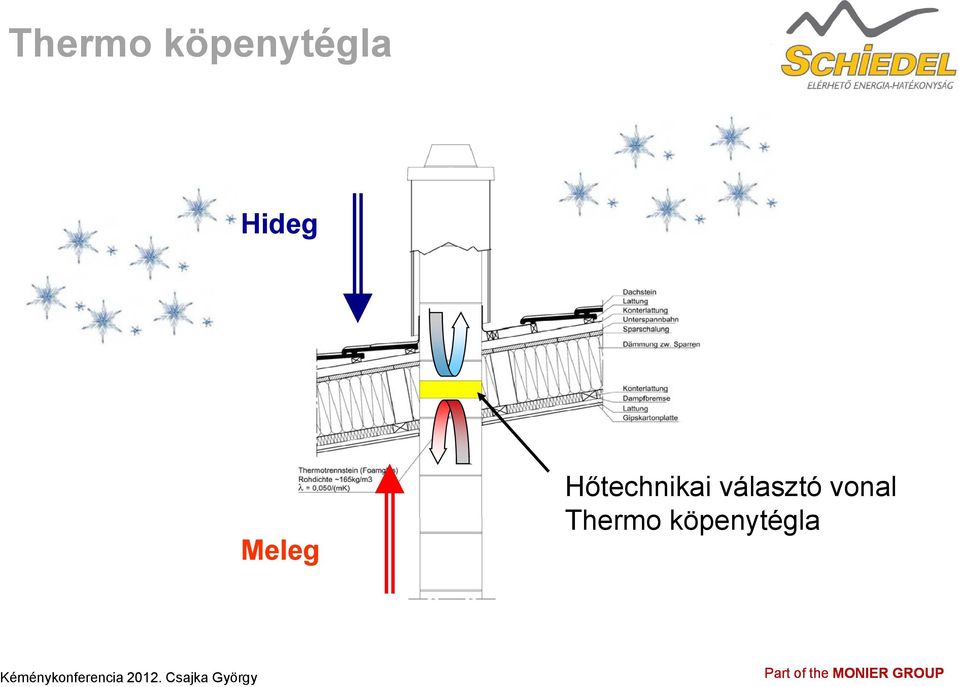

18 Thermo köpenytégla Hideg Meleg Hőtechnikai választó vonal Thermo köpenytégla

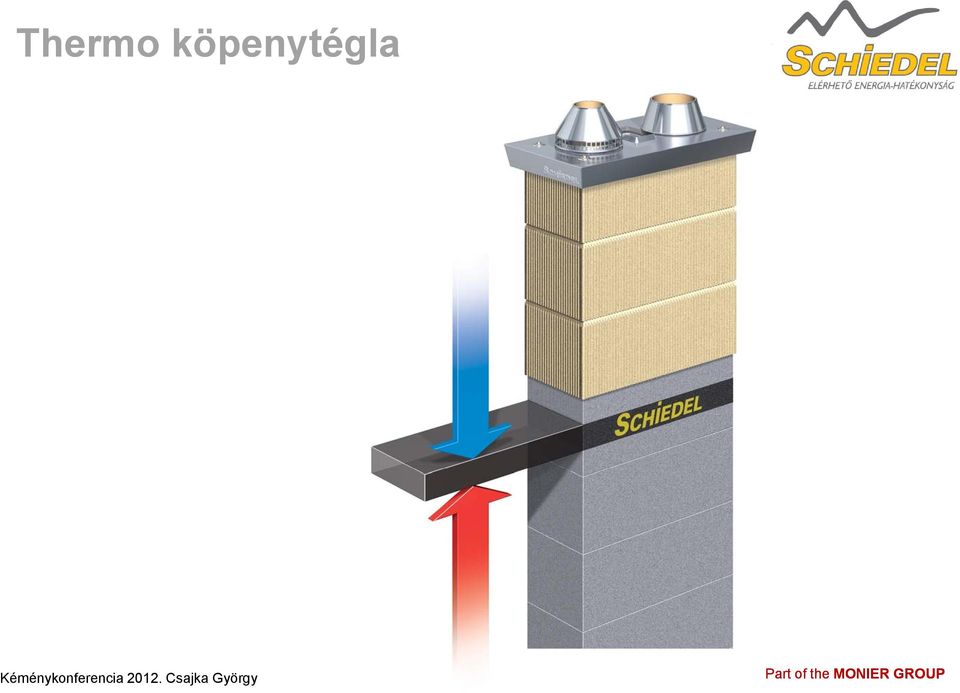

19 Thermo köpenytégla

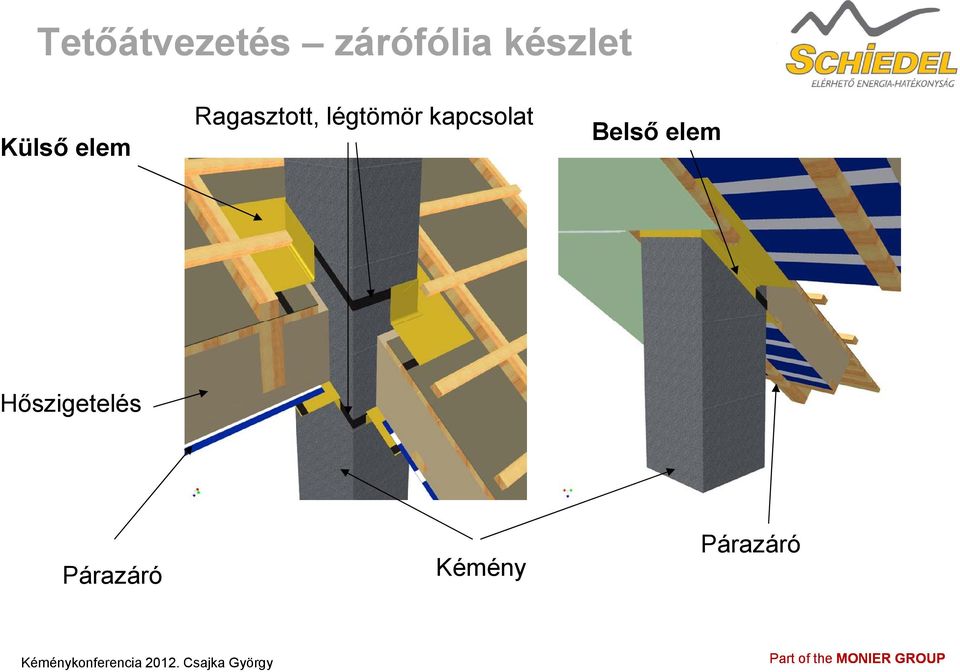

20 Tetőátvezetés zárófólia készlet Külső elem Ragasztott, légtömör kapcsolat Belső elem Hőszigetelés Párazáró Kémény Párazáró

21 Tetőátvezetés zárófólia készlet

22 Tetőátvezetés zárófólia készlet

23 Előlap készlet

24 Tisztítóajtó tömítés Tömítő szalag széles Tömítő szalag keskeny

25 A helyiség levegőjétől független üzem

26 Köszönöm figyelmüket
