Épületgépészet bevezető előadás. Szikra Csaba BME Építészmérnöki Kar Épületenergetikai és Épületgépészeti Tanszék 2017.

Átírás

1 Épületgépészet bevezető előadás Szikra Csaba BME Építészmérnöki Kar Épületenergetikai és Épületgépészeti Tanszék 2017.

2 AZ ÉPÜLETGÉPÉSZETI TERVEZÉS FŐBB FEJEZETEI Vízellátás, csatornázás Gázellátás - Kémények Szellőzés, Hűtés - Fűtés Hőellátás, Hűtés- Fűtés

3 Vízellátás, használati meglegvízellátás, szennyvíz elvezetés

4 HMV TERMELÉS MÓDJA ÁTFOLYÓ RENDSZERŰ MELEGVÍZTERMELÉS Huzatmegszakító Hőmaximum korlátozás Égésbiztosító Égő Gyújtóláng Biztonsági szelep Égési levegő Gázhiánybiztosító Áramlás biztosító Hidegvíz Melegvíz

5 HMV TERMELÉS MÓDJA KÖZVETETT FŰTÉSŰ MELEGVÍZTÁROLÓ Radiátor Kazán Nyomáskorlátozó szelep Váltószelep Termosztát Melegvíztároló

6 CSŐHÁLÓZAT KIALAKÍTÁSA, ANYAGA, MÉRETE, ELHELYEZKEDÉSE Anyaga: Réz, acél, műanyag, kompozit anyagok Mérete: ½ ¾ 1 Hőszigetelés: Min. 5mm exp. pol. hőszig. Vezetés: Oldalfal, akna Cirkulációs vezeték Kéményfej!

7 CSATORNAHÁLÓZAT KIALAKÍTÁSA, ANYAGA, MÉRETE, ELHELYEZKEDÉSE Anyaga: PVC, tokos kötésekkel Mérete: NA 32 NA 50 NA 63 NA 100 NA 125 NA 150 Vezetés: Oldalfal, akna, padló! Eresz csatorna Külső csapadékvíz ejtő Ágvezeték Szellőző idom Szellőző vezeték Csatorna ejtő Tető összegolyó Belső csapadékvíz ejtő Esővíz állványcső Külső csapadékvíz alapvezeték 1% Külső csatorna alapvezeték Visszacsapó szelep Falátvezetés 1% Belső csatorna alapvezeték Belső csapadékvíz alapvezeték Tisztító idom

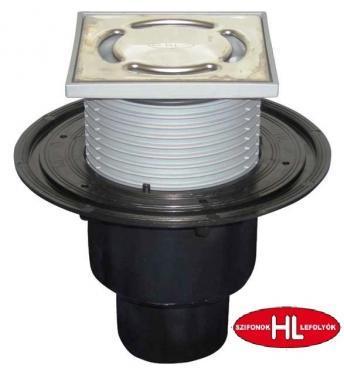

8 BERENDEZÉSI TÁRGYAK PADLÓÖSSZEFOLYÓ

9 BERENDEZÉSI TÁRGYAK - WC

10 BERENDEZÉSI TÁRGYAK - FÜRDŐ (ülőkád) Kád: ½ hideg, melegvizes csatlakozás keverő csapteleppel NA50 csatorna csatlakozás Zuhanytálca: ½ hideg, melegvizes csatlakozás keverő csapteleppel NA50 csatorna csatlakozás Mosdó ½ -os tartalék elzáró NA40 csatorna csatlakozással

11 BERENDEZÉSI TÁRGYAK - KONYHA mm-es szintvonal Végleges padlóvonal Mosogató: ½ hideg, melegvizes csatlakozás keverő csapteleppel NA50 csatorna csatlakozás Kivitel: Falikút: Egy-, két-, hárommedencés, csöpögtetős kivitel Öntöttvas, Kerámia, Acéllemez (zománcozással), Rozsdamentes acél ½ hideg, melegvizes csatlakozás önálló csapteleppel NA50 csatorna csatlakozás Kivitel: Öntöttvas, Kerámia, Acéllemez (zománcozással), Rozsdamentes acél ¾ menetes légbeszívószelepes tömlőcsatlakozási lehetőséggel Mosógép, mosogatógép csatlakozás ½ -os tartalék elzáró NA40 csatorna csatlakozással Légbeszívószelepes kivitel Integrált vízcsatlakozású kiv.

12 MÉRŐK ELHELYEZÉSE, HELYIGÉNYE Építési hossz [mm] 130 Csőcsatlakozás mérete [coll] ¾ Méretek: a [mm]: 70 b [mm]: 130 c [mm]: 230 d [mm]: 53 e [mm] 17,5 Súly [kg]: 0,5

13 SZERELÉSTECHNOLÓGIÁK - FALBAVÉSÉS 1/2" cu 1/2" NA100 NA50 PVC-KA 1/2"-1/2" NA50 1/2"-1/2"-1/2" cu 1/2"-1/2" NA40 1/2" cu 1/2" NA40 NA50 PVC-KA NA50 NA50 Csatorna Hidegvíz Melegvíz Cirkuláció

14 SZERELÉSTECHNOLÓGIÁK - SZERELŐAKNA 20 Csatorna Hidegvíz Melegvíz Cirkuláció

15 SZERELÉSTECHNOLÓGIÁK SÍKFAL ELŐTTI SZERELÉS 10 Csatorna Hidegvíz Melegvíz Cirkuláció

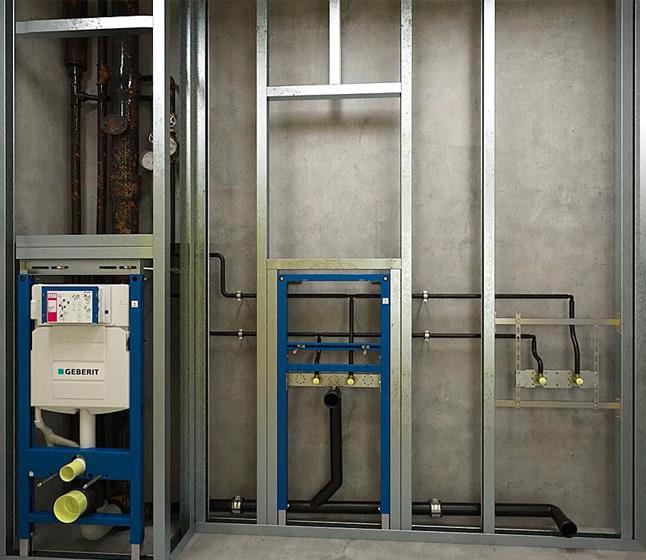

16 SZERELÉSTECHNOLÓGIA

17 Kémények

18 NYITOTT ÉGÉSTERŰ FALI-KAZÁNOK KÉMÉNYEI max. 2m Kéménytest min. 2m Füstcső Gázberendezés

19 ZÁRT ÉGÉSTERŰ FALI KAZÁNOK KÉMÉNYEI Levego Füstgáz Berendezés

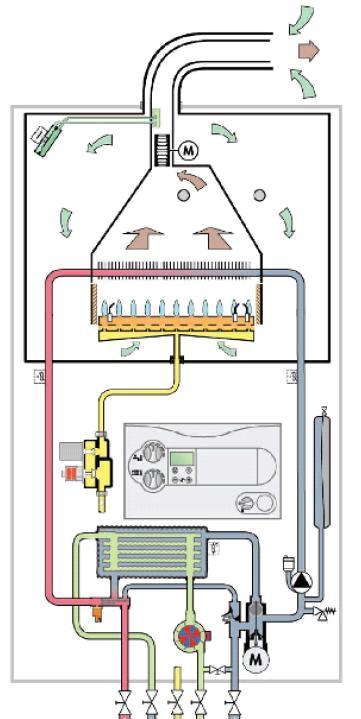

20 FALI FŰTŐ ÉS HASZNÁLATI MELEGVÍZTERMELŐ KÉSZÜLÉKEK Φ150mm alumínium, korr. acél Φ80/120mm korr. acél Készülék mérete: ~50x35x100cm Open Closed Condensing type Combustion system

21 ZÁRT ÉGÉSTERŰ FALI KAZÁNOK KÉMÉNYEI

22 ZÁRT ÉGÉSTERŰ FALI KAZÁNOK KÉMÉNYEI

23 ZÁRT ÉGÉSTERŰ FALI KAZÁNOK KÉMÉNYEI

24 ZÁRT ÉGÉSTERŰ FALI KAZÁNOK KÉMÉNYEINEK HELYIGÉNYE 24kW névleges teljesítményű fali fűtőkészülék Szintek száma A kémény kűrtő belső átmérője (befoglaló mérete) Szintenként 1 készülék Szintenként 2 készülék 1 Ø14 (36x36) Ø18 (40x40) 2 Ø16 (36x36) Ø22 (48x48) 3 Ø18 (40x40) Ø25 (48x48) 4 Ø20 (40x40) Ø30 (55x55) 5 Ø22 (48x48)

25 TARTALÉKKÉMÉNYEK Szilárd tüzelőanyaggal üzemeltethető tüzelőberendezés céljára alkalmas, gravitációs üzemű kémény (fa, faapríték, pellet szén) Csak egyedi kémény lehetséges minden készülékhez önálló kémény! Kémény anyaga, mérete: Csak minősítéssel rendelkező gyártmány alkalmazható Kémény gyártmányok: Samott vagy acél béléscső, befalazva, illetve előre gyártott köpennyel (belső átmérő 14 20cm). Méret helyigény (tégla, előre gyártott köpeny) - megjegyzés Ø14 cm ( 38cm, 32cm) - zárt fa kályha, 3kW-ig Ø16 cm ( 40cm, 34cm) - zárt fa kályha, 4kW-ig Ø18 cm ( 42cm, 37cm) - zárt fa kályha, 5kW-ig, cserépkályha Ø20 cm ( 44cm, 39cm) - zárt fa kályha, 6kW-ig, cserépkályha

26 Szellőztető berendezések

27 KÖZPONTI ELSZÍVÓ RENDSZER Anyaga: Horganyozott acélcső (falvastagság ~1mm) Mérete: mm Vezetés: Akna (esetleg kisebb falvastagság esetén falban) Igény: WC, kamra: 50m 3 /h Fürdő, szagelszívó: 100m 3 /h Szükséges méret [4 m/s légsebesség] Ф m3/h-ig Ф m3/h-ig Ф m3/h-ig Ф m3/h-ig Ф m3/h-ig Ф m3/h-ig

28 HELYI, ELSZÍVÓ RENDSZER Jellemző berendezései a belső fal síkjára, ablak belső síkjára, vagy nagyobb rendszereknél csőbe építhető ventillátorok. Minimális friss levegő biztosítása belsőterű fürdőszobák, szobák, vizes helyiségek esetében. (igényfüggő megoldások) Fűtetlen garázsok szellőztető rendszerei. Csak olyan esetben alkalmazható, ha a garázs, vagy mélygarázs szintjén fagyveszélyes berendezés nincs telepítve. Ekkor érdemes kiegészíteni gázérzékelő rendszerrel, mely a ventillátorok indítását, leállítását vezérli.

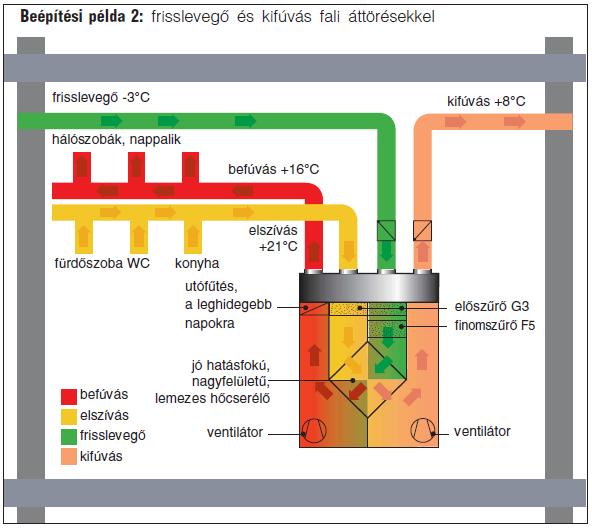

29 LAKÁSSZELLŐZŐ BERENDEZÉSEK m 3 /h, Φ mm, 50/200mm

30 KÖZPONTI SZELLŐZTETŐ BERENDEZÉS Friss levegő Elhasznált levegő A központi légkezelő légcsatornái: Légkezelő berendezés Szellőztetett helyiség Szellőző levegő Távozó levegő A központi légkezelő berendezés Elhelyezése az épületben Szellőző levegő: 500- m 3 /h, Légcsatorna: Φ200mm -, 200mm- Friss levegő: A külső térből, a levegővételi helyen érkezik a rendszerbe a levegő. Szellőző levegő: A légkezelő berendezésben, az igényeknek megfelelően kezelt levegő mely a szellőztetett helyiséget szolgálja. Távozó levegő: A helyiség elhasznált levegőjét juttatja vissza a légkezelő berendezéshez. Elhasznált levegő: A légkezelő berendezés a távozó levegő energiatartalmát visszanyerve visszajuttatja a környezetbe a levegőt.

31 LÉGCSATORNA HÁLÓZAT ANYAGA, MÉRETE

32 Gázellátás

33 Mérők elhelyezése, helyigénye 200 Fogyasztói vezeték Csatlakozó vezeték Elhelyezhető: Közös terű helyiségek (lépcsőház) zárható, szellőztetett fülkében Lakások, közlekedő terei Csatlakozó vezeték Nem helyezhető el: Élelmiszertárolás, állandó tartózkodás, vizes helyiségekben Anyaga: Acél, kemény réz 1000 Mérete: ½ ¾ Vezetés: Falon kívül!

34 Gázellátás tervezés Fogyasztói vezeték 200 a 1" 1600 a 1" Gázméro NA ±0, Tuzhely - Típus Fali Gázkazán - Típus Csatlakozó vezeték

35 Erősáramú hálózat

36 Mérők elhelyezése, helyigénye Utcai légvezetékhez földkábeles csatlakozás épületfalba épített vagy épületfalon elhelyezett mérőhellyel 500mm x 300mm 300mm x 300mm

37 CSOPORTOS MÉRŐELHELYEZÉS társasházak esetén MSZ 447 szerint kötelező
