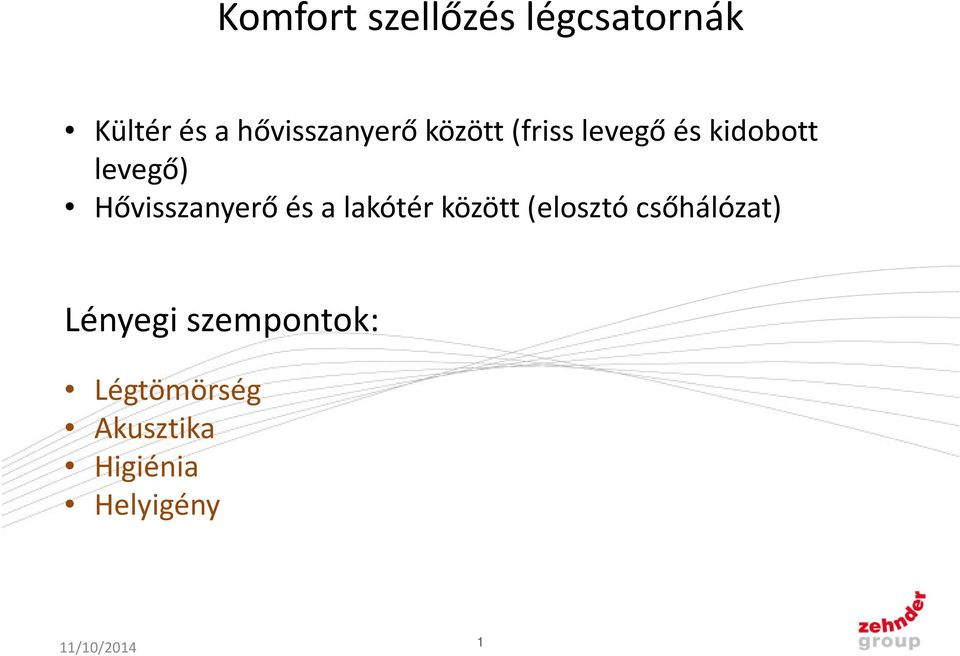

1 Komfort szellőzés légcsatornák Kültérés a hővisszanyerő között (friss levegő és kidobott levegő) Hővisszanyerő és a lakótér között (elosztó csőhálózat) Lényegi szempontok: Légtömörség Akusztika Higiénia Helyigény 11/10/2014 1

2 Légelosztó hálózat Csillagpontos, osztóról Jellemző csőanyag HDPE cső Jellemző csőátmérő 75mm vagy 90mm Légtömörségi osztály: D (a legjobb) Akusztika: áthallás kizárt Higiénia: végig tisztítható Helyigény: szerkezetbe építhető (akár födémbe is) Gerincről, leágazásokkal Jellemző csőanyag spirálkorcolt cső Jellemző csőátmérő 160mm-110mm Légtömörségi osztály: csatlakozás módjától függő Akusztika: nem megfelelő, kiegészítő hangcsillapítók szükségesek Higiénia: kritikus pont a csőcsatlakozás és a hangcsillapító Helyigény: nagy 11/10/2014 2

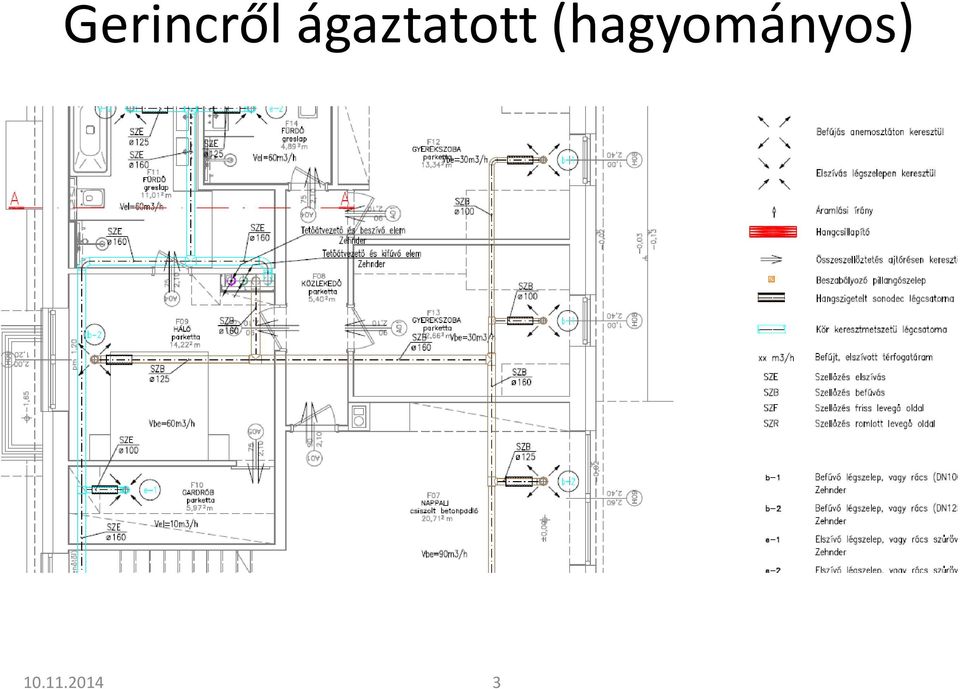

3 Gerincrőlágaztatott (hagyományos)

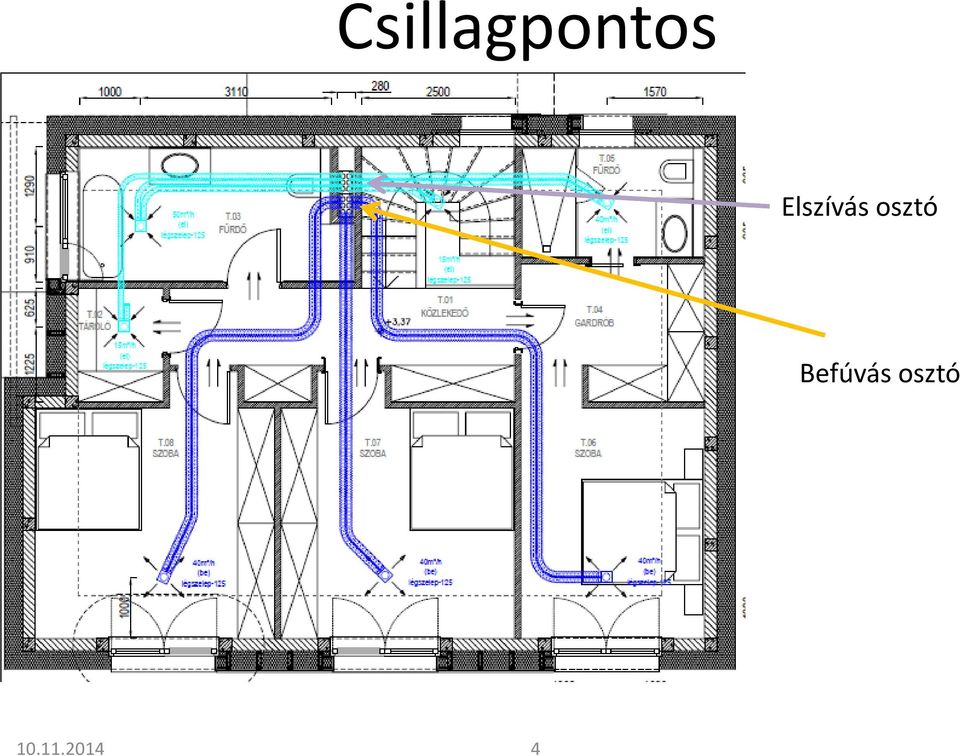

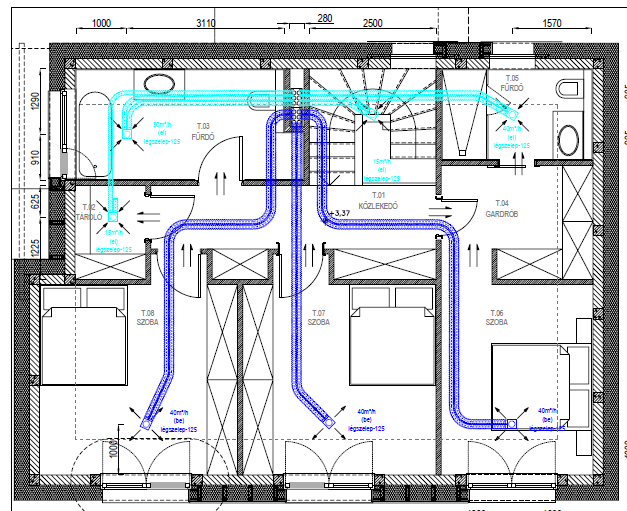

4 Csillagpontos Elszívás osztó Befúvás osztó

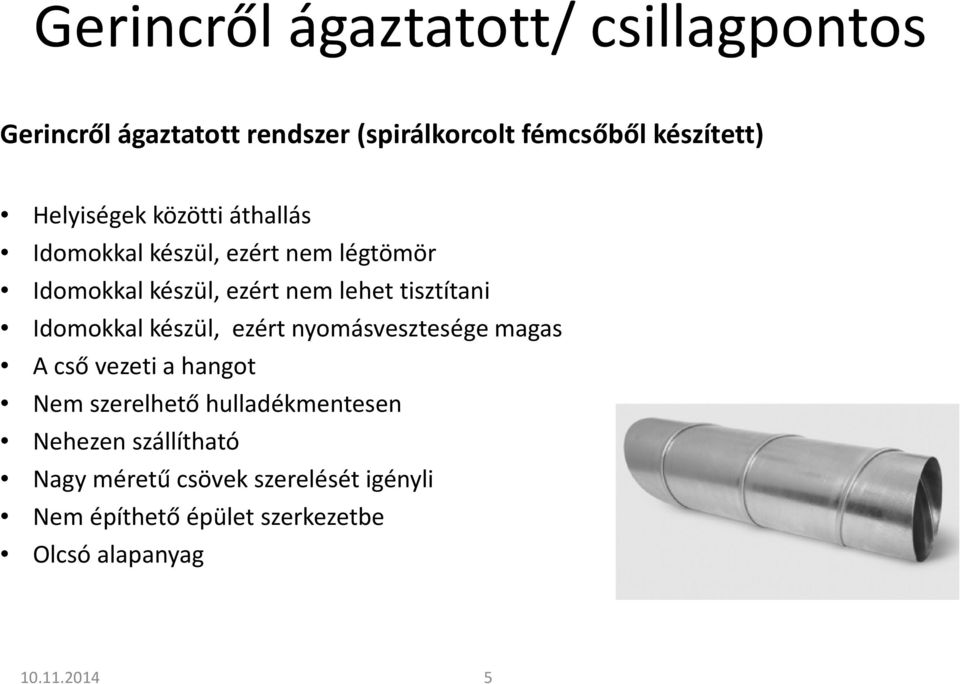

5 Gerincről ágaztatott/csillagpontos Gerincről ágaztatott rendszer (spirálkorcolt fémcsőből készített) Helyiségek közötti áthallás Idomokkal készül, ezért nem légtömör Idomokkal készül, ezért nem lehet tisztítani Idomokkal készül, ezért nyomásvesztesége magas A cső vezeti a hangot Nem szerelhető hulladékmentesen Nehezen szállítható Nagy méretű csövek szerelését igényli Nem építhető épület szerkezetbe Olcsó alapanyag

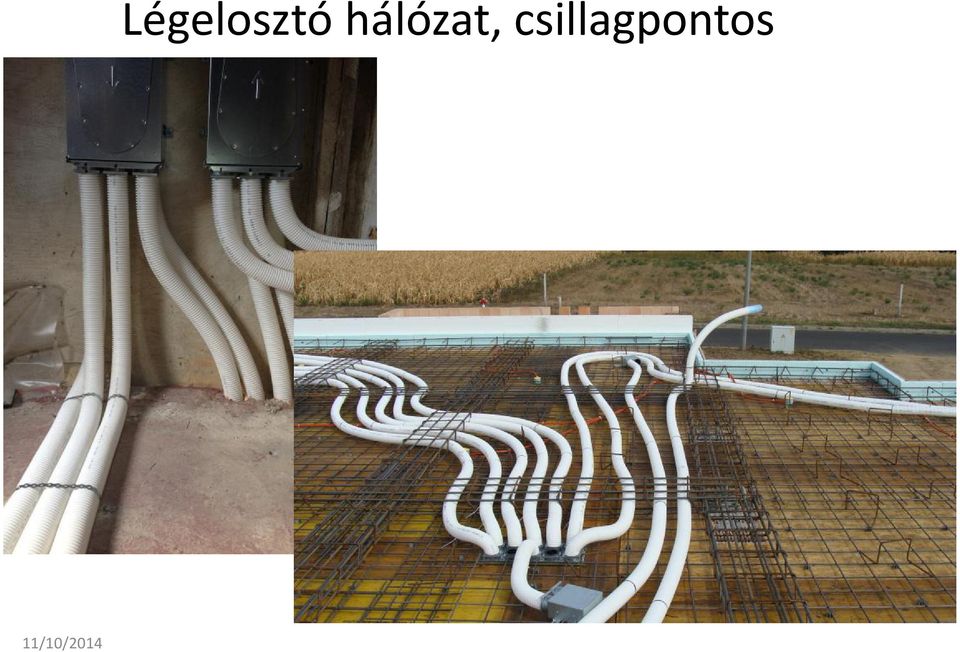

6 11/10/2014 Légelosztó hálózat, csillagpontos

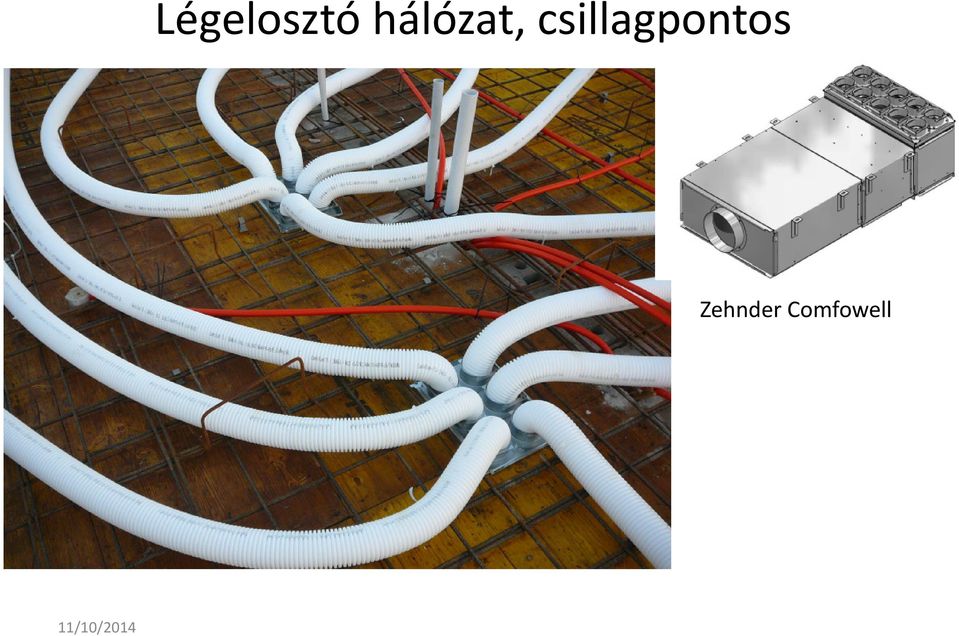

7 Légelosztó hálózat, csillagpontos Zehnder Comfowell 11/10/2014

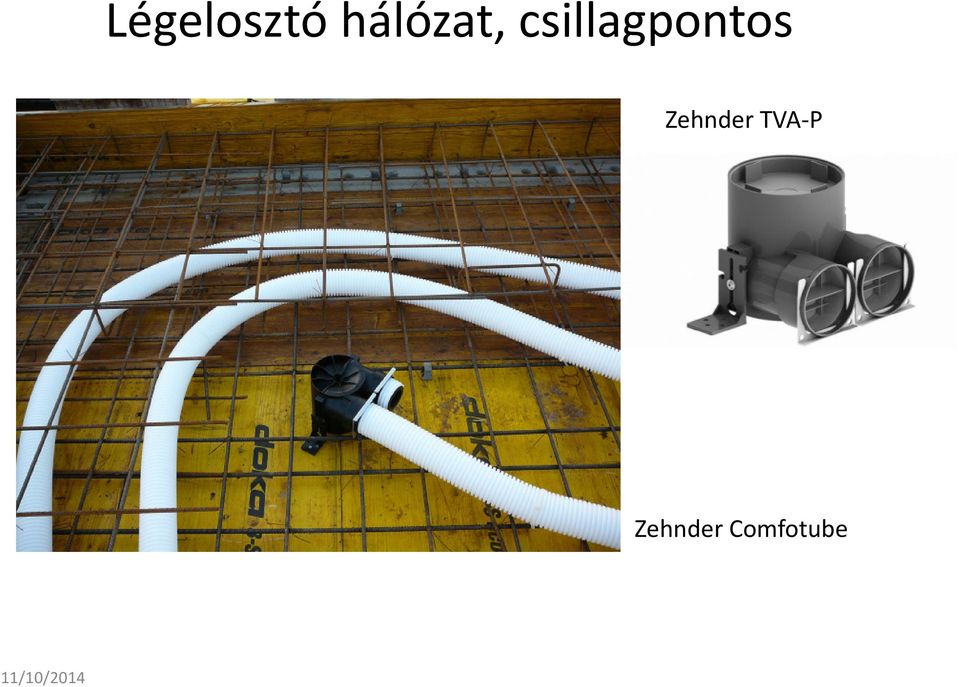

8 Légelosztó hálózat, csillagpontos Zehnder TVA-P Zehnder Comfotube 11/10/2014

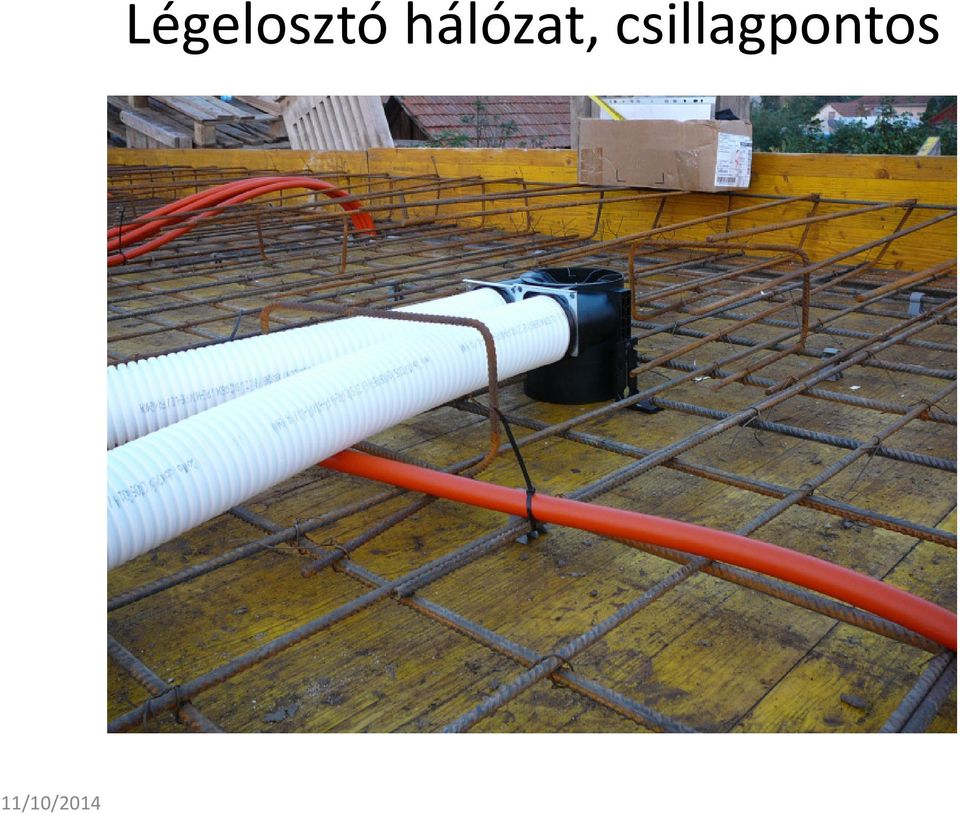

9 11/10/2014 Légelosztó hálózat, csillagpontos

10 Légelosztó hálózat, HDPE cső Comfotube 75 vagy 90 Flexibilis, idom nélkül szerelt Hajlítási sugár 1D Tekercsben szállítva (20m vagy 50m) Toldható Alacsony nyomásesés Könnyen tisztítható, antisztatikus Clinside belső bevonattal (higiénia) Károsanyag mentes, szagtalan Szilárd, betonozható Légtömör Többféle méret SKZ minősítéssel Hygiene Institut minősítéssel 11/10/2014

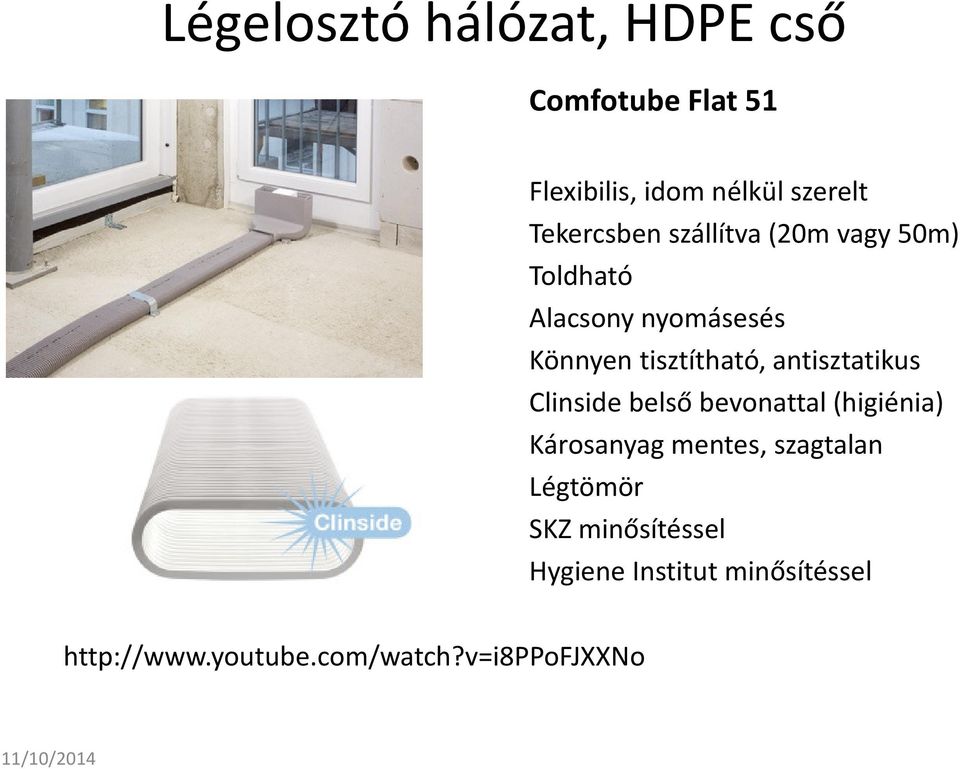

11 Légelosztó hálózat, HDPE cső Comfotube Flat 51 Flexibilis, idom nélkül szerelt Tekercsben szállítva (20m vagy 50m) Toldható Alacsony nyomásesés Könnyen tisztítható, antisztatikus Clinside belső bevonattal (higiénia) Károsanyag mentes, szagtalan Légtömör SKZ minősítéssel Hygiene Institut minősítéssel 11/10/2014

12 Légelosztó hálózat, HDPE cső Szerelés betonpadlón, szigetelésben 11/10/2014

13 Légelosztó hálózat, HDPE cső Szerelés betonpadlón, szigetelésben 11/10/2014

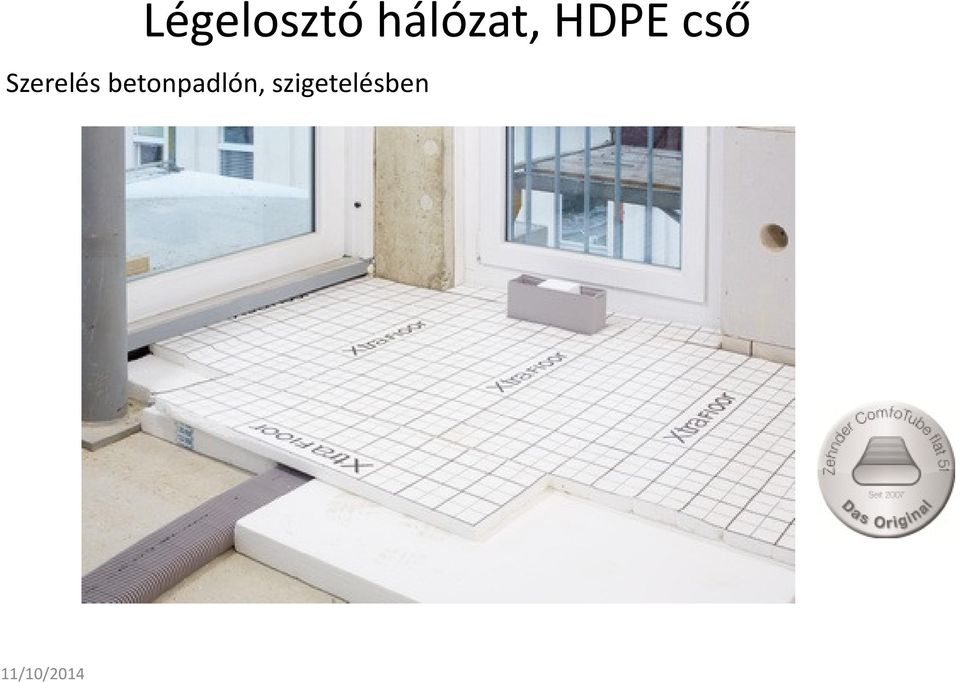

14 Légelosztó hálózat, HDPE cső Szerelés betonpadlón, szigetelésben 11/10/2014

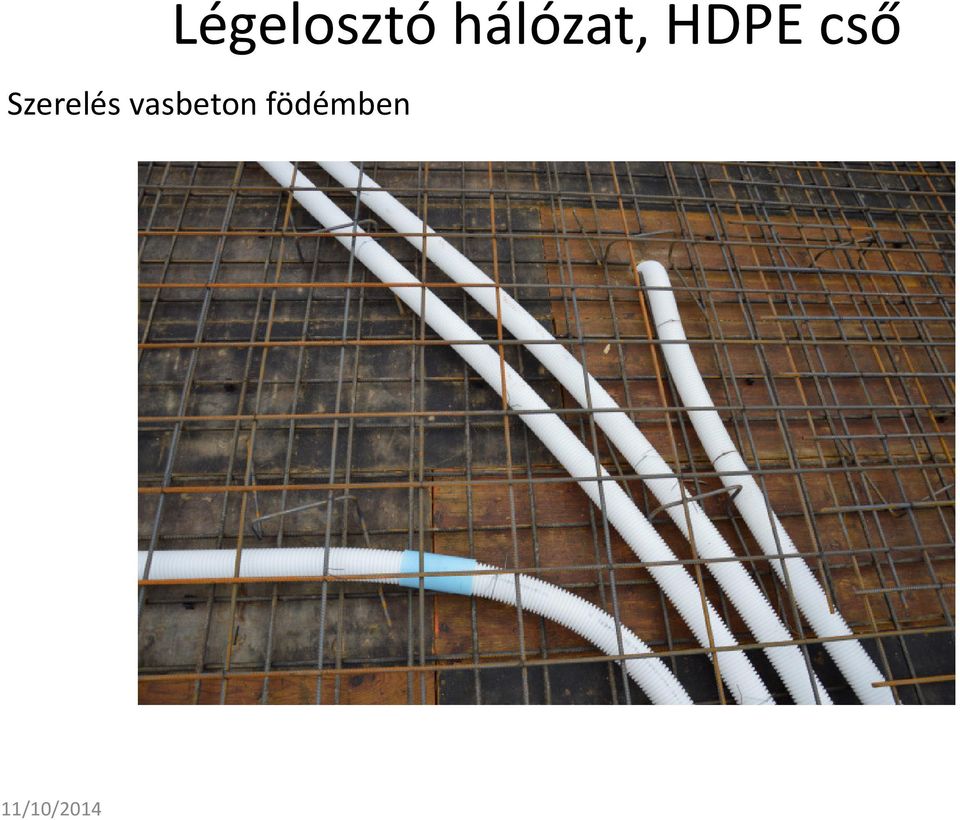

15 Légelosztó hálózat, HDPE cső Szerelés vasbeton födémben 11/10/2014

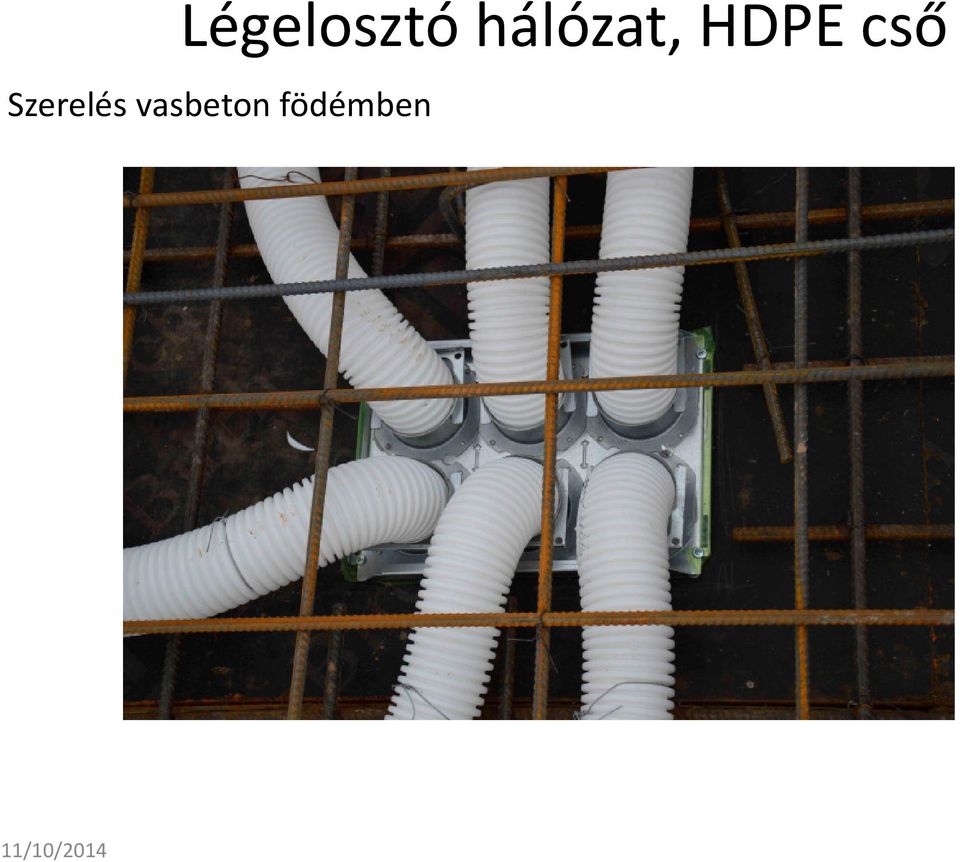

16 Légelosztó hálózat, HDPE cső Szerelés vasbeton födémben 11/10/2014

17 Légelosztó hálózat, HDPE cső Szerelés vasbeton födémben 11/10/2014

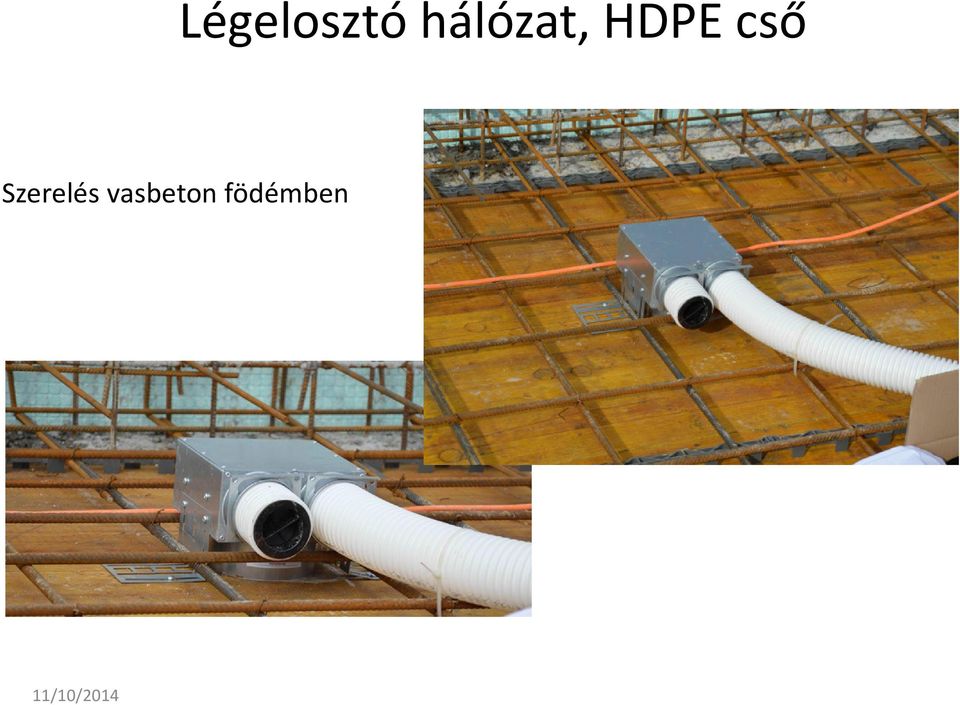

18 Légelosztó hálózat, HDPE cső Szerelés vasbeton födémben 11/10/2014

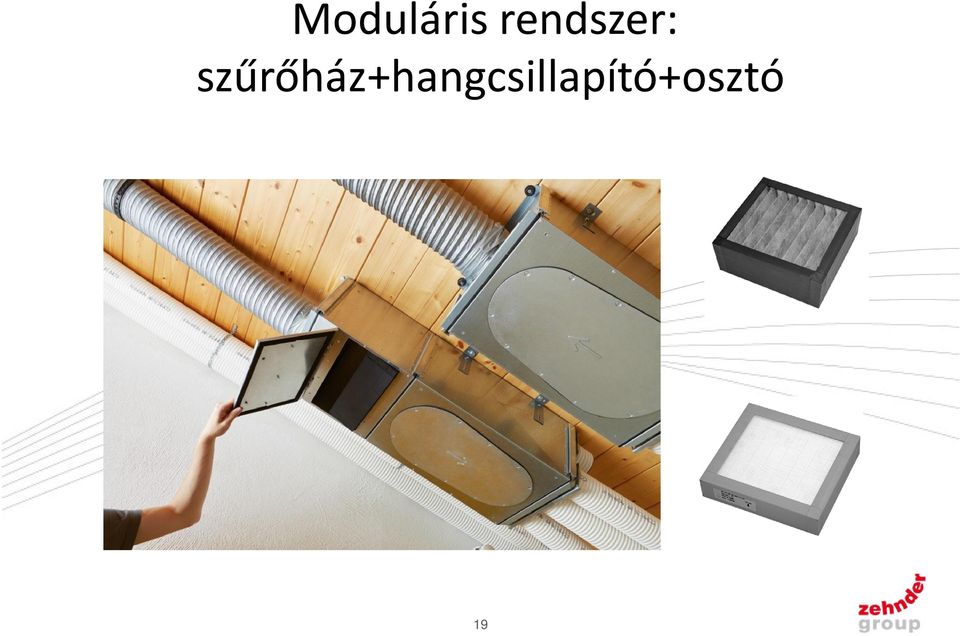

19 Moduláris rendszer: szűrőház+hangcsillapító+osztó 19

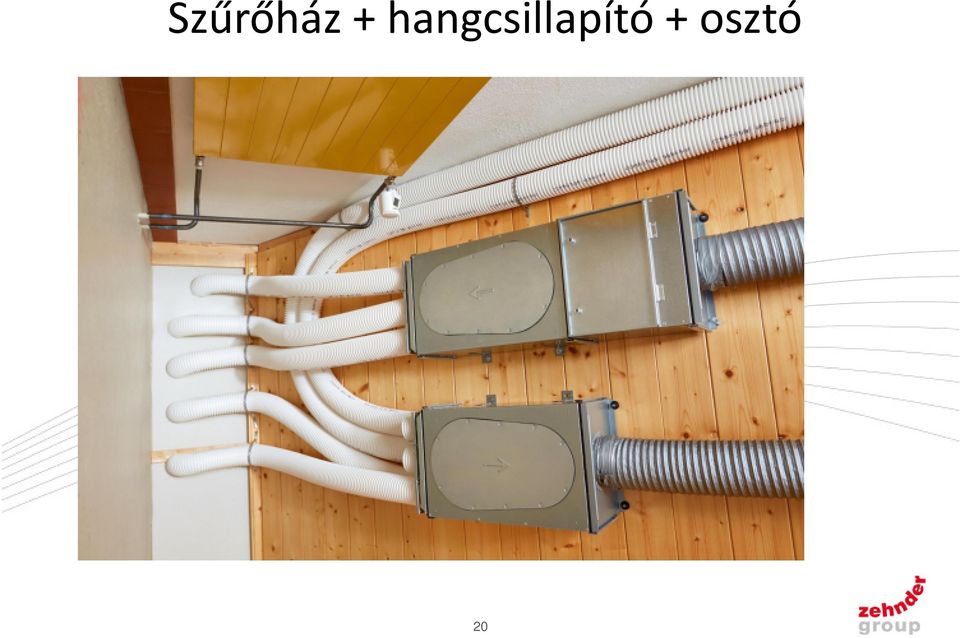

20 Szűrőház + hangcsillapító + osztó 20

21 Moduláris rendszer 21

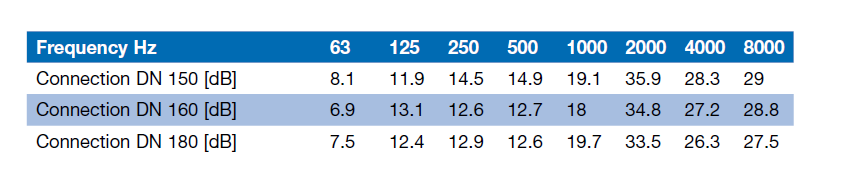

22 Hangcsillapítás 22

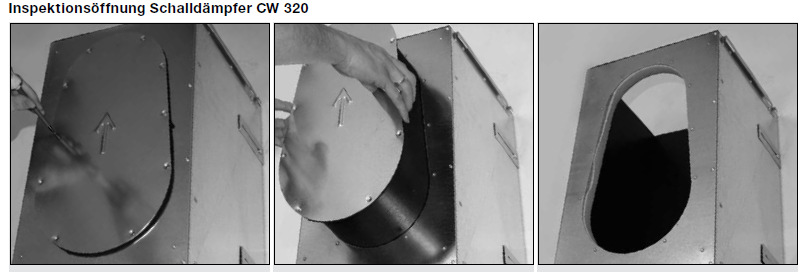

23 Hangcsillapító: Zehnder CW-S

24 Moduláris rendszer: szűrőház F7 vagy F9 pollenszűrő G4 normál szűrő Aktív szén filter a külső szagok szűrésére 24

25 11/10/2014 Légelosztó hálózat, osztók

26 A helyiségek beszabályozása Mivel az osztó után a csőhosszak változóak, a helyiségeket egymáshoz képest is be kell szabályozni. A kisebb ellenállású légcsatornákat (helyiségeket) fojtani kell. Eszközök: Hagyományos szelep alkalmazása (zaj veszély!) Zehnder ComfoSet fojtóelem alkalmazása 26

27 Zehnder ComfoSet Az egyes ágak légmennyiségei fojtóelemekkel szabályozhatók. Gyerekjáték! 11/10/2014

28 Tisztítás 11/10/2014

29 EPP anyagú légcsatornák Anyaga: EPP Méretek: NA 125, 150, 180 mm Hőszigetelt Párazáró anyagú Légtömör Igen gyors, egyszerű szerelés 11/10/2014

30 11/10/2014 EPP anyagú légcsatornák

31 EPP anyagú dupla légcsatornák ComfoAir 180-hoz File name

32 ComfoAir 180 géptípus + légcsatorna rendszer 11/10/2014

33 Kidobott levegő, friss levegő 5m/s parallel to wall (from left to right) 5m/s perpendicular to wall 5m/s parallel to wall (top down) File name

34 Alapok: DIN

35 Alapok: DIN Távollét Üres lakás esetén 2. Csökkentett szellőzés Alacsonyabb létszám 3. Névleges szellőzés A tervezett létszám otthon tartózkodása esetén 4. Intenzív szellőzés A tervezettnél több fő tartózkodása, fürdőszoba vagy WC használat esetén 35

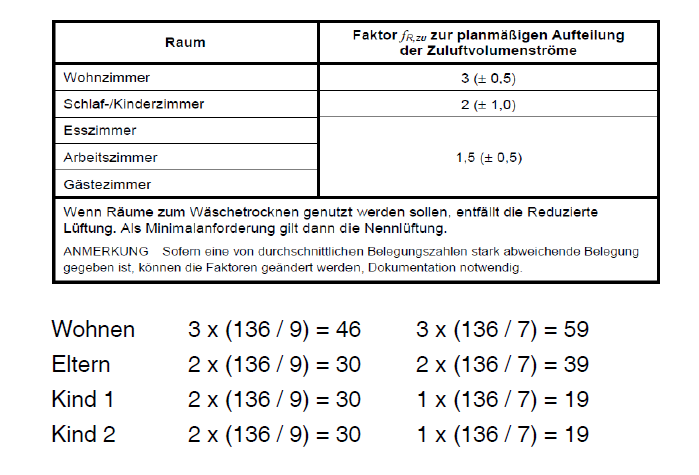

36 Alapok: szellőzési igény DIN szerint / Tabelle5. 36

37 Alapok: szellőzési igény DIN szerint / elszívások 11/10/2014 File 37 name

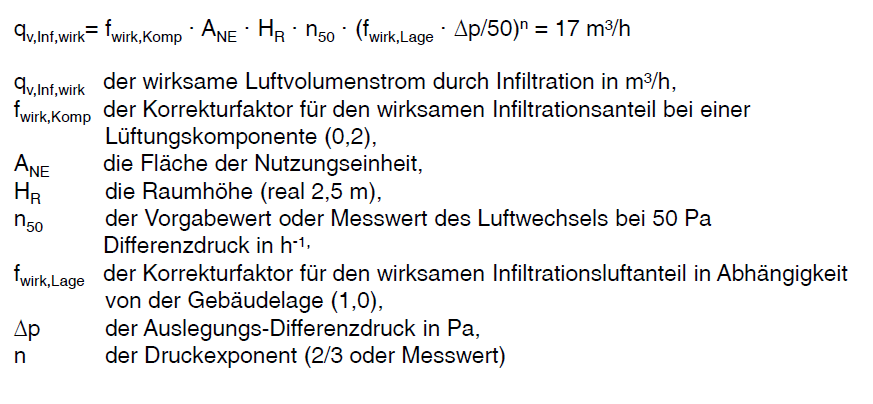

38 Alapok: szellőzési igény DIN szerint / infiltráció 11/10/2014 File 38 name

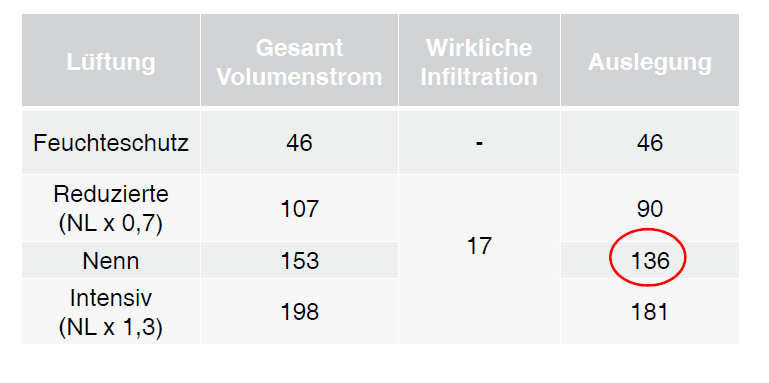

39 Alapok: szellőzési igény DIN szerint / gépi szellőzés 11/10/2014 File 39 name

40 Alapok: szellőzési igény DIN szerint / gépi elszívás 11/10/2014 File 40 name

41 Alapok: szellőzési igény DIN szerint / gépi bevúvás 11/10/2014 File 41 name

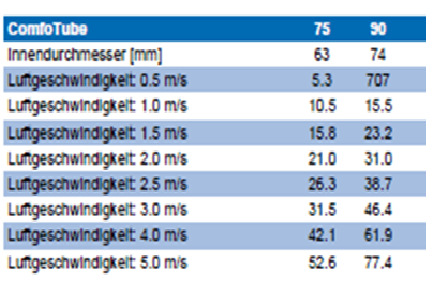

42 Alapok: szellőző levegő megengedett sebessége Példa: Comfotube HDPE cső 11/10/2014 File 42 name

43 Alapok: szellőző levegő mennyiség Comfotube75 30 m 3 /h Comfotube90 45 m 3 /h Flat51 45 m 3 /h 11/10/2014 File 43 name

44 Alapok: szellőzési igény DIN Főbb pontok: szerint Kötelező elszívási pontok és mennyiségek (pára!) Infiltráció hatása, gépi szellőzés kevesebb Befúvási pontok a tartózkodási zónába, faktorok Maximum helyett névleges légszállítás Több szellőzési intenzitás (távollét, csökkentett, stb ) 11/10/2014 File 44 name

45 Comfoplankalkulátor DIN szerint Angol nyelven: Német nyelven: Magyar nyelven: HAMAROSAN! 11/10/2014 File 45 name

46 Comfoplanszellőzési mennyiségek 11/10/2014 File 46 name

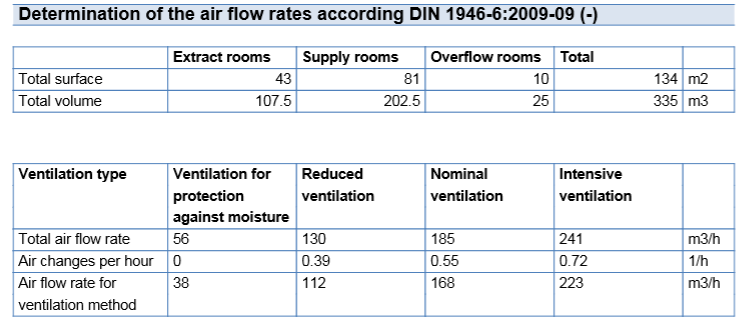

47 Comfoplanszellőzési mennyiségek 11/10/2014 File 47 name

48 Comfoplananyaglista (képekkel, árakkal, cikkszámokkal) 11/10/2014 File 48 name

49 Magyarország és komfort szellőzés 11/10/2014 File 49 name
