Zehnder CLRF. Levegőnyílás falra és mennyezetbe való beépítéshez

Átírás

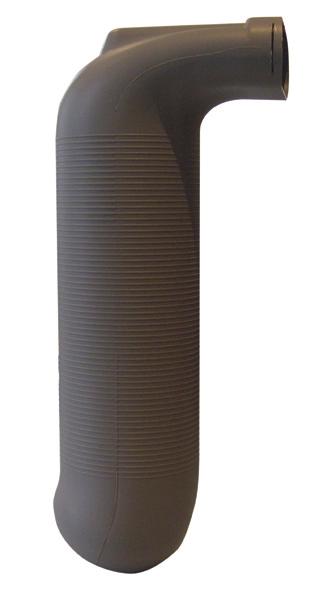

1 Előnyök Falra és mennyezetre is szerelhető Belső oldala sima Jó tisztíthatóság Korróziómentes Legfeljebb kb. 45 m³/óra levegőmennyiséghez Cikkszám Megnevezés CLRF levegőnyílás, kerek, oldalsó CLRF levegőnyílás, kerek, homlokoldali A CLRF levegőnyílás kiírási szövege Kerek levegőnyílás belül sima és szagsemleges HDPE anyagból. Alkalmas falra és mennyezetbe való szerelésre kerek rácsokkal vagy szelepekkel legfeljebb kb. 45 m³/óra levegőmennyiséghez. A rácsnál a levegőmennyiség-szabályozás a ComfoSet flat 51 segítségével történik a levegőnyílás mellett. Az elosztórendszerbe való integrációt a ComfoTube flat 51 szellőzőcső biztosítja. A csomagban található O-gyűrűvel és rögzítőtolózárral működő tömítés légmentes kapcsolatot garantál az elosztórendszer felé. A beépítési mélység a hossz változtatásával módosítható. Homlokoldali levegőnyílás Specifikáció Alapanyag: tiszta HDPE Megengedett üzemi hőmérséklet: C Luftdurchlass seitlich Oldalsó levegőnyílás TS016-1

2 Tartozékok Megnevezés Venezia takarórács kerek Ø 160 mm, vakolat feletti, nemesacél Venezia takarórács kerek Ø 160 mm, vakolat feletti, fehér Torino takarórács kerek Ø 160 mm, vakolat feletti, nemesacél Torino takarórács kerek Ø 160 mm, vakolat feletti, fehér Venezia takarórács négyszögletes, vakolat feletti, nemesacél Venezia takarórács négyszögletes, vakolat feletti, fehér Torino takarórács négyszögletes, vakolat feletti, nemesacél Torino takarórács négyszögletes, vakolat feletti, fehér ComfoTube flat Pótszűrő a 990 rácshoz Vágósablon CLRF Vágósablon készlet CLR és CLRF Bevezetett levegő Zehnder STH Zehnder STH 1a-125 Eck Elszívott levegő Zehnder STB Zehnder STB Zehnder STC 100/125 műanyag TS016-2

3 Tartozékok kiírási szövege Formatervezett takarórács kerek, vakolat feletti (padlórácsként nem használható) Kerek rács Ø 160 mm, integrált, cserélhető szűrőbetéttel Nemesacél és fehér színben kapható. Az alábbi modellekhez: Venezia és Torino. Venezia Torino Formatervezett takarórács négyszögletes, vakolat feletti (padlórácsként nem használható) Méretek: 160 x 160 mm Nemesacél és fehér kivitelben kapható. Modell: Venezia és Torino STH tányérszelep a bevezetett levegőhöz Magas indukciójú tányérszelep a bevezetett levegőhöz, műanyag, fali és menynyezeti szerelésre alkalmas. A levegőmennyiség a szelepen fokozatmentesen beállítható a szabályozó berendezéssel. A tányérszelep felszerelése gumi szerelő-tömítőgyűrűvel történik. Ez kiváló szigetelést garantál. Szín: fehér Venezia Venezia Torino STB tányérszelep a elszívott levegőhöz Tányérszelep a elszívott levegőhöz, fém, fali és mennyezeti szerelésre alkalmas. A levegőmennyiség a szelepen fokozatmentesen beállítható és rögzíthető a szabályozó berendezéssel. A tányérszelep felszerelése gumi szerelő-tömítőgyűrűvel történik. Ez kiváló szigetelést garantál. Szín: fehér, porbevonatú (RAL 9010) Bevezetett levegő STH Zuluft STH Elszívott Abluft levegő STB STB STC tányérszelep a elszívott levegőhöz Tányérszelep a elszívott levegőhöz, műanyag, fali és mennyezeti szerelésre alkalmas. A levegőmennyiség a szelepen fokozatmentesen beállítható és rögzíthető a szabályozó berendezéssel. A tányérszelep felszerelése szerelőbilincsekkel történik. Szín: fehér Elszívott levegő STC Abluft STC ComfoTube flat 51 Levegő-fojtóelem a térfogatáram szabályozásához a levegőnyílásban DN 125 pótszűrő A rácshoz és a tányérszelephez illeszkedő szűrőbetét (elszívott levegő) Csomagolási egység: 10 db. ComfoSet ComfoTube flat 51 Pótszűrő Ersatzfilter (elszívott (Abluft) levegő) Vágósablon készlet CLF és CLFR Nemesacél sablonok a kész felület (fal/padló) védelmére a levegőnyílás készreszerelés céljából való felvágása esetén. Set Schneideschablonen Vágósablon készlet TS016-3

4 Méretrajz TS016-4

5 Méretrajz TS016-5 TS016-5

6 Diagram A ComfoFresh OnFloor légelosztó rendszer összetevői által mutatott nyomásveszteség mérési Messwerte értékei für den Druckverlust der Komponenten des Luftverteilsystems ComfoFresh OnFloor Ház CLF, szűrő nélkül, oldalsó, CLK ráccsal Nyomásveszteség Pa-ban (N/m 2 ) Ajánlott tartomány 1,5 Ház CLF, szűrő nélkül, homlokoldali, CLK ráccsal Levegőmennyiség, m 3 /h Sebesség a ComfoTube csőben, m/s ZHU-CSY-FLYERTS016, V0909, hu, változtatások joga fenntartva Zehnder GmbH Magyarországi Kereskedelmi Képviselet H-1024 Budapest Lövőház u. 30. T hungary@zehndergroup.com
