1 FLEXIBILIS LÉGCSATORNÁK ÉS KIEGÉSZÍTŐK SZELLŐZÉSI RENDSZEREKHEZ

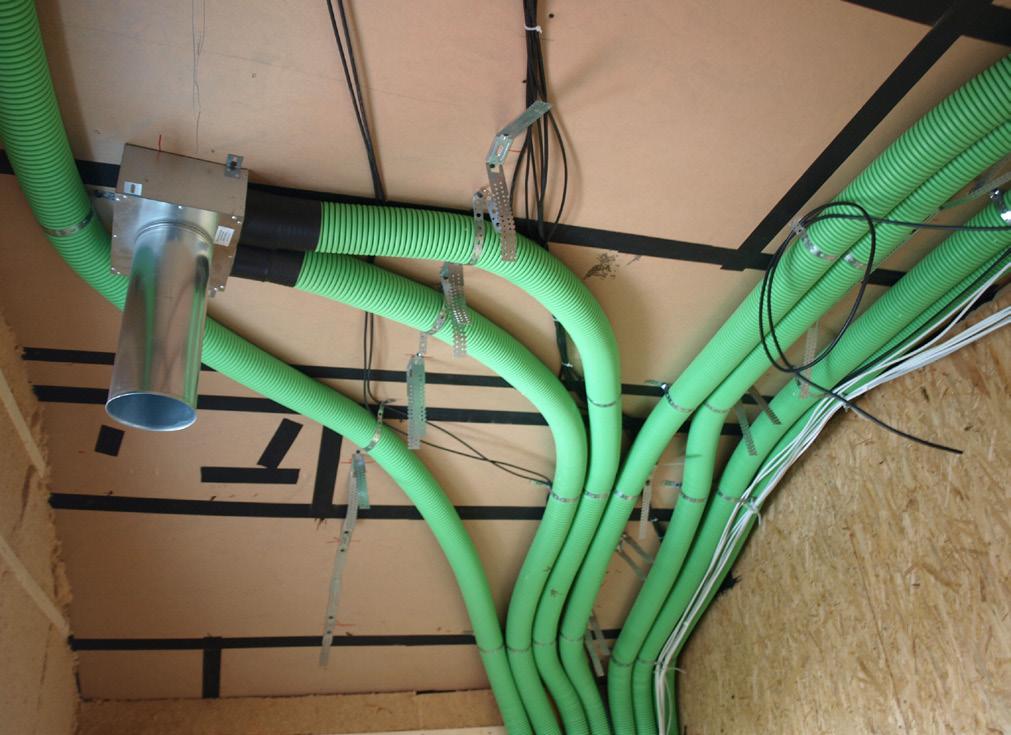

2 2 Flexibilis légcsatornák és kiegészítők szellőzési rendszerekhez HŐVISSZANYERŐS RENDSZEREK AZ ÚJ FLEXIBILIS LÉGCSATORNÁVAL

3 3 Flexibilis légcsatornák és kiegészítők szellőző rendszerekhez ANTIBAKTERIÁLIS ÉS ANTISZTATIKUS FLEXIBILIS LÉGCSATORNA A KLFX flexibilis műanyag cső hővisszanyerős és egyéb légtechnikai rendszerekhez. A cső belső fala antibakteriális védelemmel van ellátva, amely a baktériumok és gombák elleni higiéniai védelmet biztosítja. A tekercsvégek a szennyeződések vezetékbe való jutása ellen csővégzáró fedéllel vannak ellátva. A KLFX betonozható cső szerkezetével és tulajdonságaival tökéleltes levegőáramlást és alacsony nyomásveszeteséget biztosít. Külső átmérő Belső átmérő Hajlítási sugár Tekercs hossza mm mm m m , ,33 50 KLFX DN 63 KLFX DN 75 KLFX DN 90 Anyaga: Külső fala PE-HD-ból készült.belső fala PE-LD-ből + antibakteriális és gombaellenes adalékokból (63 mm átmérőre) vagy PE-HD-ből + antibakteriális és gombaellenes adalékokból (75 mm átmérőnél nagyobbra) készült. Cső színe: Külső fala - zöld és kék Belső fala - szürke, fehér vagy fekete Hőellenállás: Beépítési hőmérséklet: csővezeték kezelése -5 C és +50 C hőmérséklet között lehetséges. Üzemi hőmérséklet: -20 C és +50 C között. Tárolási hőmérséklet:-40 C és +60 C között Csomagolás: Az egyes tekercsek egyedi PE védőcsomagolásban vannak Kezelés: A KLFX flexibilis műanyag cső kis súlya könnyű szállítást és egyszerű szerelést tesz lehetővé. Szállítás: Berakodásnál és kirakodásnál meg kell akadályozni a műanyag csővezeték mechanikai károsodását és deformálódását. Tárolás: A tekercseket vízszintes helyzetben max. 2m. magasságig lehet tárolni legfeljebb 3 hónapig.közvetlen napsugárzás ellen védeni szükséges.

4 4 Flexibilis légcsatornák és kiegészítők szellőzési rendszerekhez HŐVISSZANYERŐS RENDSZERHEZ HASZNÁLHATÓ KIEGÉSZÍTŐK DN 75 MÉRETBEN KLO-2x75/125 - Szelepfogadó hangcsillapított doboz tömítőgyűrűvel DN 125 Csomagban tartalmazza 1 db DN 125 végdugót és 2 db NA 75 Térfogat m 3 h (1x75) Térfogat m 3 h (2x75) KLO-3x75/125 - Szelepfogadó hangcsillapított doboz tömítőgyűrűvel DN 125 Csomagban tartalmazza 1 db DN 125 végdugót és 3 db NA 75 Térfogat m 3 h (1x75) Térfogat m 3 h (2x75) Térfogat m 3 h (3x75) KL-8x75/160 - Lapos osztó doboz 8 csőcsatlakozással DN 75 Csomagban tartalmazza 1 db DN 160 végdugót 2x4x75 Térfogat m 3 h (8x75) KL12x75/160 - Lapos osztó doboz 12 csőcsatlakozással DN 75 Csomagban tartalmazza 1 db DN 160 végdugót 3x4x75 Térfogat m 3 h (12x75)

5 Flexibilis légcsatornák és kiegészítők szellőző rendszerekhez 5 KL-14x75/160 - Lapos osztó doboz 12 csőcsatlakozással DN 75 Csomagban tartalmazza 1 db DN 160 végdugót és 14db NA 75 Térfogat m 3 h (14x75) RT2R-12x75/160-2 soros osztó doboz, 12 csőcsatlakozással DN 75 Csomagban tartalmazza 1 db DN 160 végdugót és 12db NA 75 Térfogat m 3 h (12x75) ZV75 - Csőkapcsoló DN 75 Anyaga: PP Csomagban tartalmaz 1 db NA 75 csőkapcsolót. UV75 - Tömítő gyűrű DN 75 Anyaga: EPDM Csomagban tartalmaz 1 db NA 75 tömítést. ZAB 75 - Végzáró osztó dobozhoz DN 75 Anyaga: PE-HD RP Térfogatáram szabályzó csillapítással DN 125 Anyaga: PE-HD Különleges elnyelő hab Légáramlás nyitott nyílásszámok segítségével van beállítva. db csillapítás (Hz) hullámsávon Típus RP 125 Nyitott nyílások száma ,5 3 8,

6 6 Flexibilis légcsatornák és kiegészítők szellőző rendszerekhez HŐVISSZANYERŐS RENDSZERHEZ HASZNÁLHATÓ KIEGÉSZÍTŐK DN 90 MÉRETBEN KLO-2x90/125 - Szelepfogadó hangcsillapított doboz tömítőgyűrűvel DN 125 Csomagban tartalmazza 1 db NA 125 végdugót és 2 db NA 90 Térfogat m 3 h (1x90) Térfogat m 3 h (2x90) KL-12x90/160 - Lapos osztó doboz 12 csőcsatlakozással DN 160 Csomagban tartalmazza 1 db NA 160 végdugót és 3 db NA 90 Térfogat m 3 h (1x90) Térfogat m 3 h (2x90) Térfogat m 3 h (3x90) RTR-6x90/160-2 soros osztó doboz 6 csőcsatlakozással DN 90 Csomagban tartalmazza 1 db NA 160 végdugót és 2x3x90 Térfogat m 3 h (6x90)

7 Flexibilis légcsatornák és kiegészítők szellőző rendszerekhez 7 RT3R-15x90/160-3 soros osztó doboz, 15 csőcsatlakozással DN 90 Csomagban tartalmazza 1 db DN 160 végdugót és 15db NA 90 Térfogat m 3 h (15x90) ZV90 - Csőkapcsoló DN 90 Anyaga: PP Csomagban tartalmaz 1 db NA 90 csőkapcsolót. UV90 - Tömítő gyűrű DN 90 Anyaga: EPDM Csomagban tartalmaz 1 db NA 90 tömítést. ZAB 90 - Végzáró osztó dobozhoz DN 90 Anyaga: PP Csomagban tartalmaz 1 db NA 90 csőkapcsolót.

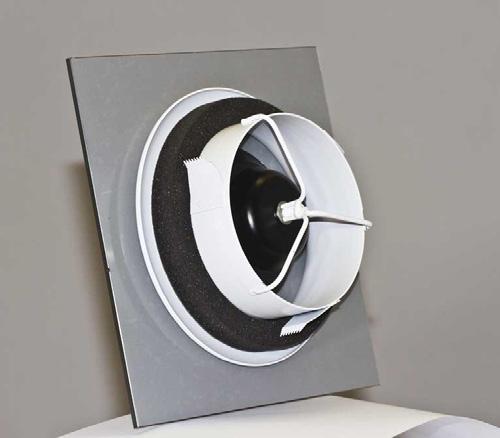

8 8 Flexibilis légcsatornák és kiegészítők szellőző rendszerekhez ÚJDONSÁG DESIGN BEFÚVÓ ELEMEK ÓRIÁSI SZÍNVÁLASZTÉKBAN AZ ÚJ ADG DESIGN BEFÚVÓ ELEMEK SZÍNES ÜVEG FRONTLAPPAL SZELLŐZŐ RENDSZEREK LEVEGŐ BEFÚVÁSÁHOZ / ELSZÍVÁSÁHOZ Gyors és könnyű levegőáramlás kontroll biztosít. Kör és négyzet alakú frontlappal is rendelkezik. Használható lakóhelységekbe, irodákba és középületekbe. Matt és fényes frontlappal is kérhető. Falba vagy mennyezetbe építhető légszelep, épületen belüli levegő befúvásra és elszívására alkalmas. További részletes információkért keressen minket elérhetőségeinken. LÉGCSATORNA ÁTMÉRŐJE mm BEFÚVÓ ELEM ÁTMÉRŐJE mm

9 Flexibilis légcsatornák és kiegészítők szellőző rendszerekhez 9 FRONTLAPOK KÖR ÉS NÉGYZET ALAKBAN FÉNYES MATT

10 10 Flexibilis légcsatornák és kiegészítők szellőzési rendszerekhez FELHASZNÁLÁSI ELŐNYÖK KLFX csövek egyszerűen és gyorsan szerelhetők Jó alkalmazkodás az összeszerelési helyhez Magas rugalmasság a mechanikai ellenállóképesség mellett Kis tömegű A csövek hosszának egyszerű módosítása A cső belső fala antibakteriális és penészellenes adalékkal kezelve Alacsony beszerzési költségek, összehasonlítva az elosztók egyéb típusaival Egyenletes légelosztás A cső alacsony nyomásvesztesége A csövek doboz csatlakozásinak a tömítése - a beszállítás részét képezi A fennmaradt csődarabok felhasználhatóak a csatlakozó elemek elhelyezésével Légáramlás KLFX DN 75 (m 3 /h) Légáramlás KLFX DN 90 (m 3 /h) Légáramlási sebesség Légáramlási sebesség Pipe Cső 2 (m/s) 2 (m/s) 2,5 2,5 (m/s) 3 (m/s) 3 (m/s) Pipe Cső 2 (m/s) 2 (m/s) 2,5 2,5 (m/s) 3 (m/s) 3 (m/s) 21,0 26,3 31,6 42,0 52,6 62,2 63,0 78,9 94,8 31,8 39,8 47,7 63,6 79,6 95,4 95,4 119,4 143,1

11 Flexibilis légcsatornák és kiegészítők szellőző rendszerekhez 11 TOLDHATÓ ÉS HULLADÉKMENTESEN SZERELHETŐ 1. Vágja le a csövet a szükséges méretre. 2. Helyezze a tömítő gyűrűt a 2-3 horonyra Helyezzen kenőanyagot* a fogadó doboz belső felületére. 4. Tolja be a csövet amennyire csak lehet Nyomja rá a zárat, hogy megakadályozza a cső kicsúszását a dobozból. 6. Helyes zár pozíció Biztosítsa a csökötést légzáró öntapadó szalaggal. 8. Ajánljuk, hogy a végzáró sapkát rögzítsük légzáró öntapadó szalaggal. 7 8 * Tilos a kőolaj alapú olajak, kenőzsírok és oldószerek használata, például mosószer, szilikonolaj és hasonlók
