1 Vízellátás Csatornázás elektronikus jegyzet Szikra Csaba Épületenergetikai és Épületgépészeti Tsz.

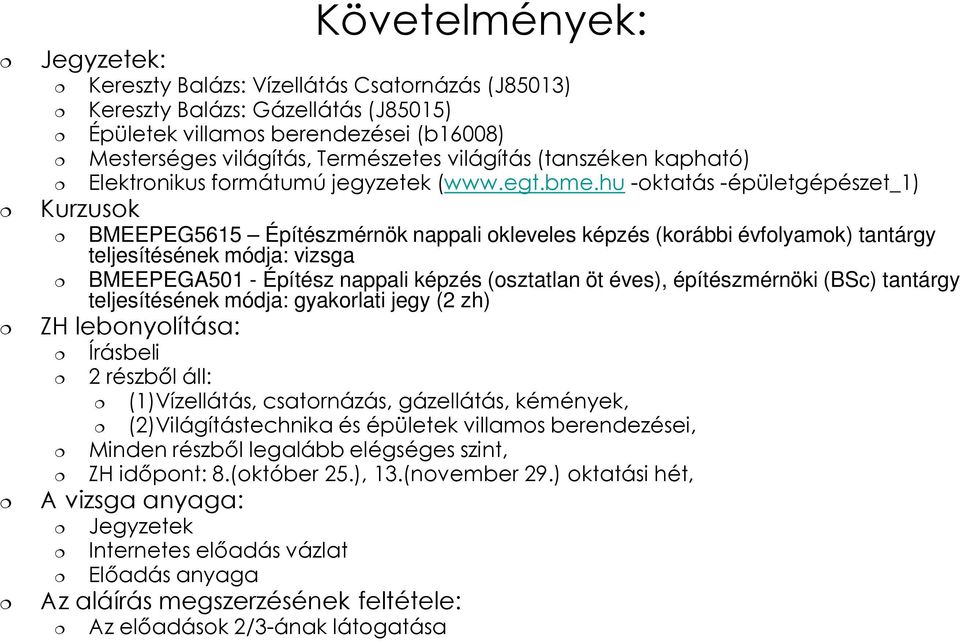

2 Követelmények: Jegyzetek: Kereszty Balázs: Vízellátás Csatornázás (J85013) Kereszty Balázs: Gázellátás (J85015) Épületek villamos berendezései (b16008) Mesterséges világítás, Természetes világítás (tanszéken kapható) Elektronikus formátumú jegyzetek ( -oktatás -épületgépészet_1) Kurzusok BMEEPEG5615 Építészmérnök nappali okleveles képzés (korábbi évfolyamok) tantárgy teljesítésének módja: vizsga BMEEPEGA501 - Építész nappali képzés (osztatlan öt éves), építészmérnöki (BSc) tantárgy teljesítésének módja: gyakorlati jegy (2 zh) ZH lebonyolítása: Írásbeli 2 részbıl áll: (1)Vízellátás, csatornázás, gázellátás, kémények, (2)Világítástechnika és épületek villamos berendezései, Minden részbıl legalább elégséges szint, ZH idıpont: 8.(október 25.), 13.(november 29.) oktatási hét, A vizsga anyaga: Jegyzetek Internetes elıadás vázlat Elıadás anyaga Az aláírás megszerzésének feltétele: Az elıadások 2/3-ának látogatása

3 Víz vételezés Vízellátás Csatornázás /A víz ember által alkotott körforgása/ Kezelés Szállítás Felhasználás Szállítás Kezelés Vízellátás Csatornázás Elhelyezés

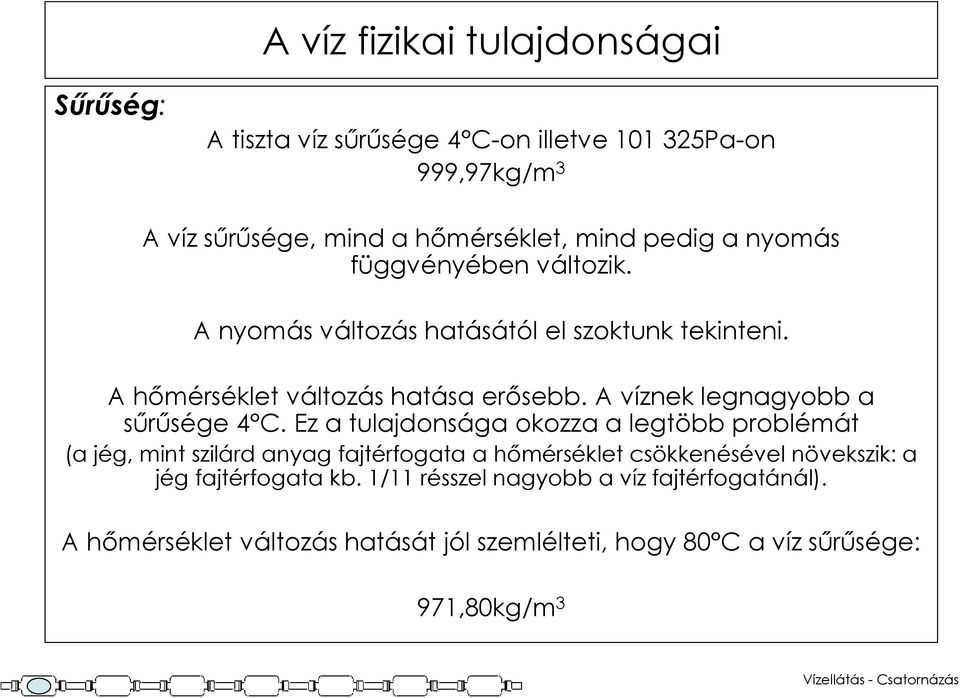

4 A víz fizikai tulajdonságai Sőrőség: A tiszta víz sőrősége 4 C-on illetve Pa-on 999,97kg/m 3 A víz sőrősége, mind a hımérséklet, mind pedig a nyomás függvényében változik. A nyomás változás hatásától el szoktunk tekinteni. A hımérséklet változás hatása erısebb. A víznek legnagyobb a sőrősége 4 C. Ez a tulajdonsága okozza a legtöbb problémát (a jég, mint szilárd anyag fajtérfogata a hımérséklet csökkenésével növekszik: a jég fajtérfogata kb. 1/11 résszel nagyobb a víz fajtérfogatánál). A hımérséklet változás hatását jól szemlélteti, hogy 80 C a víz sőrősége: 971,80kg/m 3

5 A víz fizikai tulajdonságai Összenyomhatóság: gyakorlatilag összenyomhatatlannak tekintjük. Forráspont: A tiszta víz Pa nyomás mellett 100 C-on forr A nyomás növekedésével a forrás hımérséklete is emelkedik, illetve a nyomás csökkenésével csökken. Fagyáspont: A tiszta víz Pa nyomás mellett 0 C-on fagy meg Természetesen a nyomás növekedésével a fagyáspont is emelkedik, illetve a nyomás csökkenésével csökken Olvadáshı, fagyáshı(331 kj/kg) Oldóképesség Fajhı (4,19 kj/kgk) Szín, szag, íz Párolgáshı (2256 kj/kg) Lebegı alkotórészek (nem Viszkozitás (belsı súrlódás) oldható szilárd) Radioaktivitás (hasadóanyagok) Kapillaritás (kohéziós, adhéziós erık, hajszálcsöves ép.anyagok)

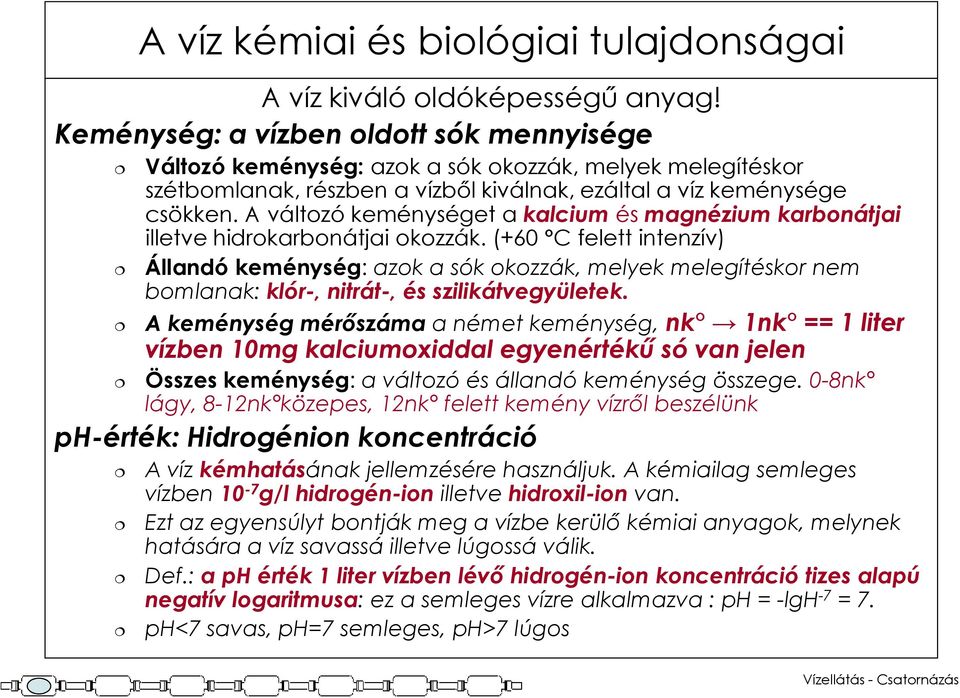

6 A víz kémiai és biológiai tulajdonságai A víz kiváló oldóképességő anyag! Keménység: a vízben oldott sók mennyisége Változó keménység: azok a sók okozzák, melyek melegítéskor szétbomlanak, részben a vízbıl kiválnak, ezáltal a víz keménysége csökken. A változó keménységet a kalcium és magnézium karbonátjai illetve hidrokarbonátjai okozzák. (+60 C felett intenzív) Állandó keménység: azok a sók okozzák, melyek melegítéskor nem bomlanak: klór-, nitrát-, és szilikátvegyületek. A keménység mérıszáma a német keménység, nk 1nk == 1 liter vízben 10mg kalciumoxiddal egyenértékő só van jelen Összes keménység: a változó és állandó keménység összege. 0-8nk lágy, 8-12nk közepes, 12nk felett kemény vízrıl beszélünk ph-érték: Hidrogénion koncentráció A víz kémhatásának jellemzésére használjuk. A kémiailag semleges vízben 10-7 g/l hidrogén-ion illetve hidroxil-ion van. Ezt az egyensúlyt bontják meg a vízbe kerülı kémiai anyagok, melynek hatására a víz savassá illetve lúgossá válik. Def.: a ph érték 1 liter vízben lévı hidrogén-ion koncentráció tizes alapú negatív logaritmusa: ez a semleges vízre alkalmazva : ph = -lgh -7 = 7. ph<7 savas, ph=7 semleges, ph>7 lúgos

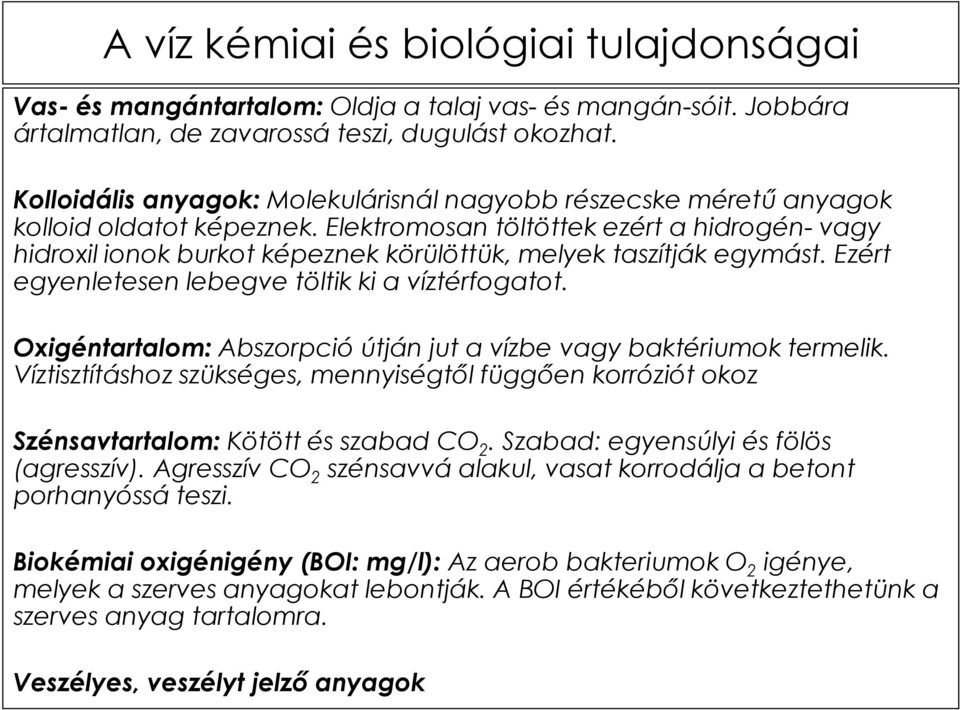

7 A víz kémiai és biológiai tulajdonságai Vas- és mangántartalom: Oldja a talaj vas- és mangán-sóit. Jobbára ártalmatlan, de zavarossá teszi, dugulást okozhat. Kolloidális anyagok: Molekulárisnál nagyobb részecske mérető anyagok kolloid oldatot képeznek. Elektromosan töltöttek ezért a hidrogén- vagy hidroxil ionok burkot képeznek körülöttük, melyek taszítják egymást. Ezért egyenletesen lebegve töltik ki a víztérfogatot. Oxigéntartalom: Abszorpció útján jut a vízbe vagy baktériumok termelik. Víztisztításhoz szükséges, mennyiségtıl függıen korróziót okoz Szénsavtartalom: Kötött és szabad CO 2. Szabad: egyensúlyi és fölös (agresszív). Agresszív CO 2 szénsavvá alakul, vasat korrodálja a betont porhanyóssá teszi. Biokémiai oxigénigény (BOI: mg/l): Az aerob bakteriumok O 2 igénye, melyek a szerves anyagokat lebontják. A BOI értékébıl következtethetünk a szerves anyag tartalomra. Veszélyes, veszélyt jelzı anyagok

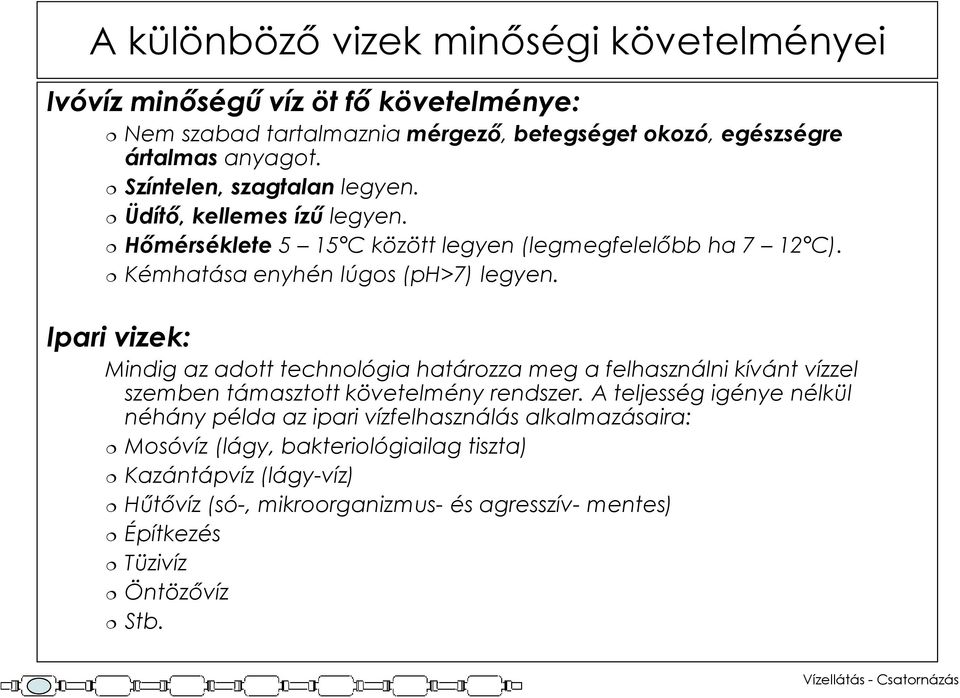

8 A különbözı vizek minıségi követelményei Ivóvíz minıségő víz öt fı követelménye: Nem szabad tartalmaznia mérgezı, betegséget okozó, egészségre ártalmas anyagot. Színtelen, szagtalan legyen. Üdítı, kellemes íző legyen. Hımérséklete 5 15 C között legyen (legmegfelelıbb ha 7 12 C). Kémhatása enyhén lúgos (ph>7) legyen. Ipari vizek: Mindig az adott technológia határozza meg a felhasználni kívánt vízzel szemben támasztott követelmény rendszer. A teljesség igénye nélkül néhány példa az ipari vízfelhasználás alkalmazásaira: Mosóvíz (lágy, bakteriológiailag tiszta) Kazántápvíz (lágy-víz) Hőtıvíz (só-, mikroorganizmus- és agresszív- mentes) Építkezés Tüzivíz Öntözıvíz Stb.

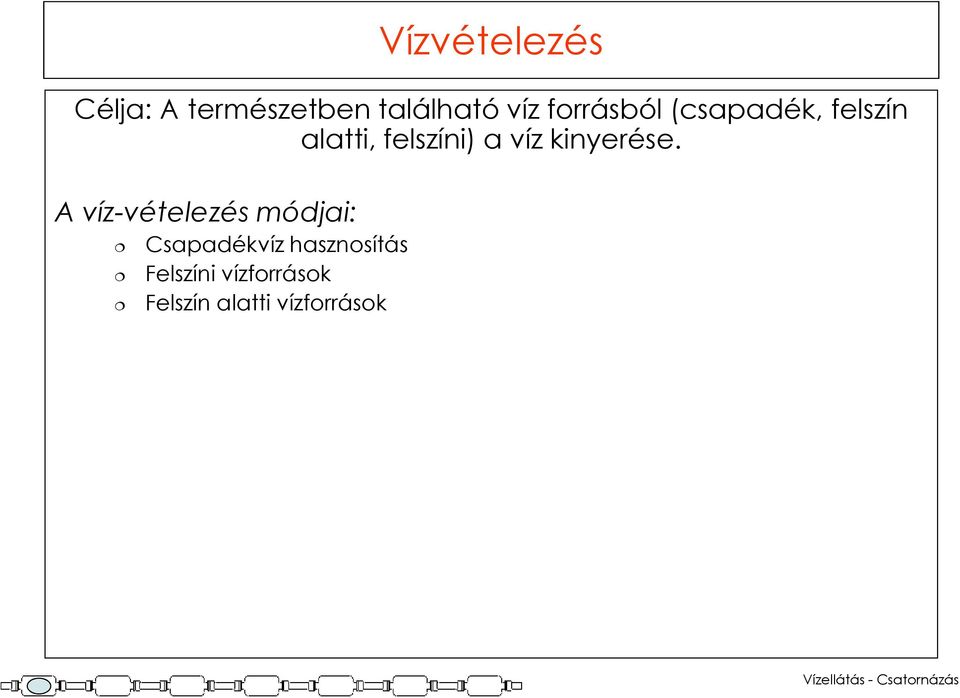

9 Vízvételezés Célja: A természetben található víz forrásból (csapadék, felszín alatti, felszíni) a víz kinyerése. A víz-vételezés módjai: Csapadékvíz hasznosítás Felszíni vízforrások Felszín alatti vízforrások

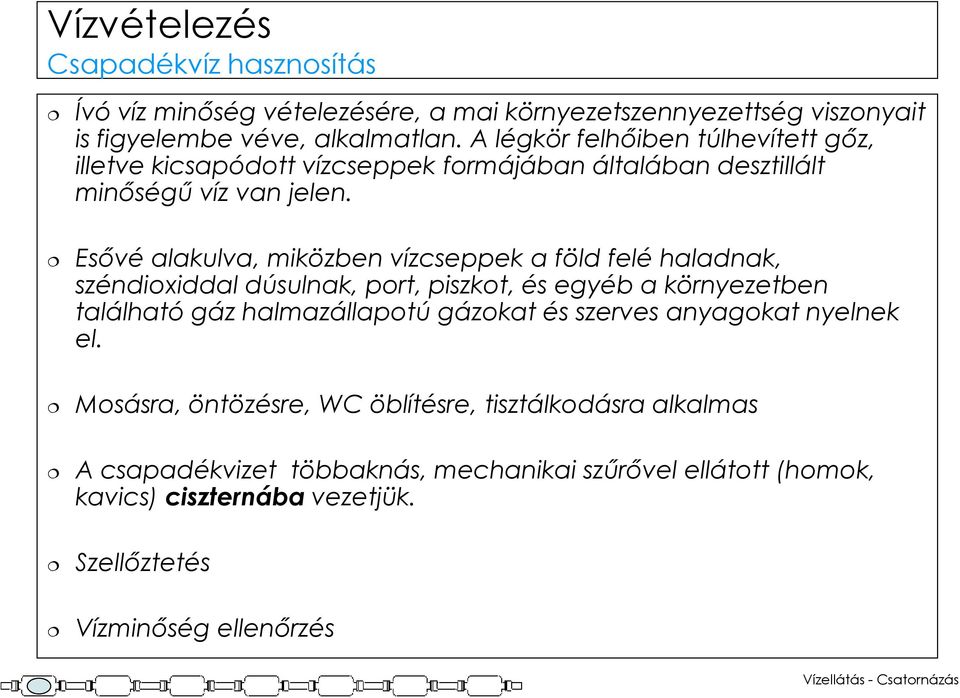

10 Vízvételezés Csapadékvíz hasznosítás Ívó víz minıség vételezésére, a mai környezetszennyezettség viszonyait is figyelembe véve, alkalmatlan. A légkör felhıiben túlhevített gız, illetve kicsapódott vízcseppek formájában általában desztillált minıségő víz van jelen. Esıvé alakulva, miközben vízcseppek a föld felé haladnak, széndioxiddal dúsulnak, port, piszkot, és egyéb a környezetben található gáz halmazállapotú gázokat és szerves anyagokat nyelnek el. Mosásra, öntözésre, WC öblítésre, tisztálkodásra alkalmas A csapadékvizet többaknás, mechanikai szőrıvel ellátott (homok, kavics) ciszternába vezetjük. Szellıztetés Vízminıség ellenırzés

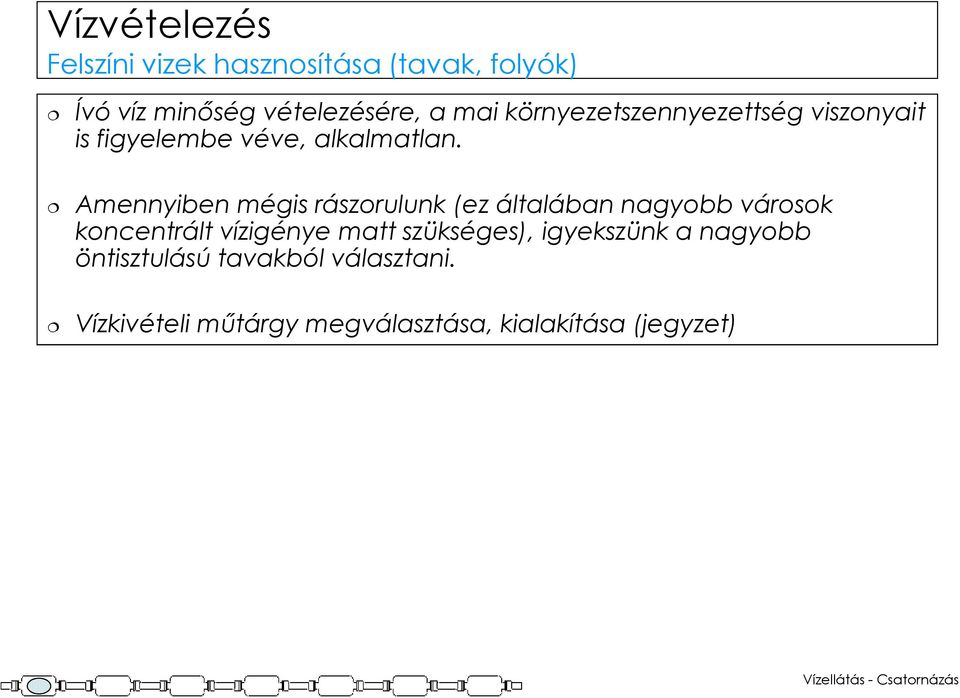

11 Vízvételezés Felszíni vizek hasznosítása (tavak, folyók) Ívó víz minıség vételezésére, a mai környezetszennyezettség viszonyait is figyelembe véve, alkalmatlan. Amennyiben mégis rászorulunk (ez általában nagyobb városok koncentrált vízigénye matt szükséges), igyekszünk a nagyobb öntisztulású tavakból választani. Vízkivételi mőtárgy megválasztása, kialakítása (jegyzet)

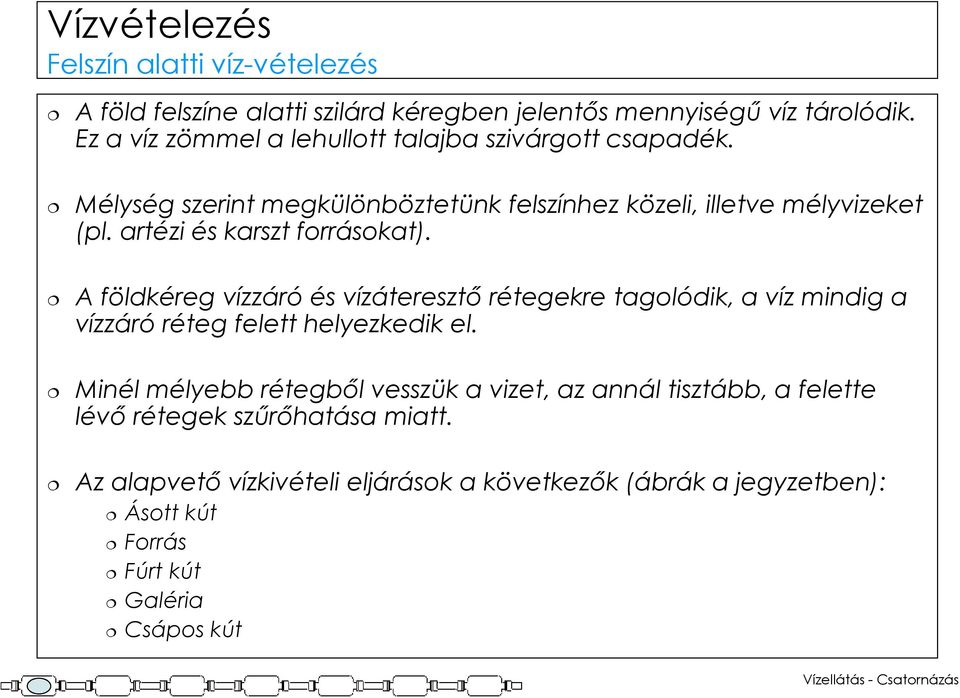

12 Vízvételezés Felszín alatti víz-vételezés A föld felszíne alatti szilárd kéregben jelentıs mennyiségő víz tárolódik. Ez a víz zömmel a lehullott talajba szivárgott csapadék. Mélység szerint megkülönböztetünk felszínhez közeli, illetve mélyvizeket (pl. artézi és karszt forrásokat). A földkéreg vízzáró és vízáteresztı rétegekre tagolódik, a víz mindig a vízzáró réteg felett helyezkedik el. Minél mélyebb rétegbıl vesszük a vizet, az annál tisztább, a felette lévı rétegek szőrıhatása miatt. Az alapvetı vízkivételi eljárások a következık (ábrák a jegyzetben): Ásott kút Forrás Fúrt kút Galéria Csápos kút

13 Vízkezelés Mechanikai tisztítás A felhasználás célja meghatározza a felhasználandó víz minıségi követelményeit. Ezen követelményeket a különféle tisztítási eljárások segítségével teljesítjük. Az alapvetı tisztítási módok: Mechanikai, biológiai illetve kémiai. Durva tisztítás (gerebenezés, szitaszőrızés, dobszőrızés) Derítés (pelyhesítés): kolloid szennyezıdés víz burkát vegyszeres adagolással megbontjuk, így az elvesztett töltéső részek a vegyszerrel összetapadnak (pelyhesednek), A keletkezett nagyobb tömegő pelyheket ülepítéssel, szőréssel eltávolítjuk. Pelyhesítı anyagok: alumínium szulfát, vasklorid, vashidroxid Ülepítés a víznél nagyobb fajsúlyú anyagok mozgási energiájuk csökkentésével, a gravitációs erı segítségével kiülepednek. Pl.:homok. Az ülepítı medence ábrája a jegyzetben.

14 Vízkezelés Szőrés Surített levego Öblítovíz (ivóvíz minoség) Üríto Pipáló levego Öblítovíz Szuroanyag pl osztályozott homok Szurofenék Szurt víz Tisztítandó víz Zárt rendszerő gyors szőrı Szőrı üzem: fölülrıl áramló víz Tisztító üzem: sőrített levegı és felfelé áramló viz A szőrıszita fölé helyezett szőrıanyag között áramlik el a víz. A vízben nem oldódó, kisebb szemcséjő részek megtapadnak a szemcsés szőrıanyagon. Elkoszolódáskor a szennyezı anyag tölti ki a szőrıanyag közötti teret Szőrıanyagok: osztályozott homok kovaföld perlit Gyors szőrı(2,5m/h): nagyobb teljesítmény Lassú szőrı(0,5m/h): biológiailag is tisztít Nyitott szőrı (gravitációs átáramlás), zárt szőrı (szivattyúval segített átáramlás)

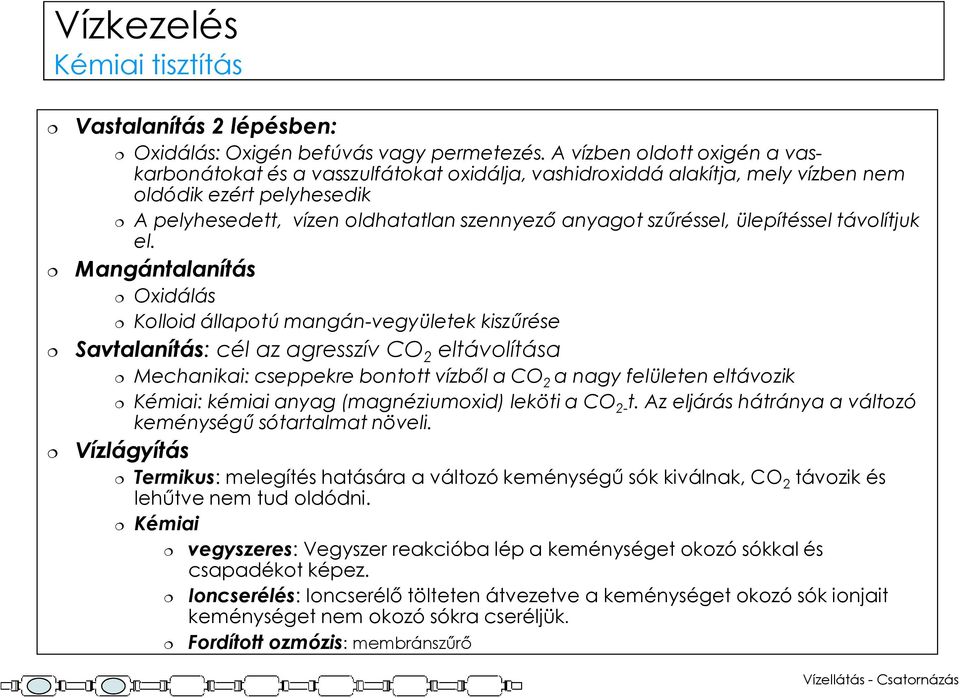

15 Vízkezelés Kémiai tisztítás Vastalanítás 2 lépésben: Oxidálás: Oxigén befúvás vagy permetezés. A vízben oldott oxigén a vaskarbonátokat és a vasszulfátokat oxidálja, vashidroxiddá alakítja, mely vízben nem oldódik ezért pelyhesedik A pelyhesedett, vízen oldhatatlan szennyezı anyagot szőréssel, ülepítéssel távolítjuk el. Mangántalanítás Oxidálás Kolloid állapotú mangán-vegyületek kiszőrése Savtalanítás: cél az agresszív CO 2 eltávolítása Mechanikai: cseppekre bontott vízbıl a CO 2 a nagy felületen eltávozik Kémiai: kémiai anyag (magnéziumoxid) leköti a CO 2- t. Az eljárás hátránya a változó keménységő sótartalmat növeli. Vízlágyítás Termikus: melegítés hatására a változó keménységő sók kiválnak, CO 2 távozik és lehőtve nem tud oldódni. Kémiai vegyszeres: Vegyszer reakcióba lép a keménységet okozó sókkal és csapadékot képez. Ioncserélés: Ioncserélı tölteten átvezetve a keménységet okozó sók ionjait keménységet nem okozó sókra cseréljük. Fordított ozmózis: membránszőrı

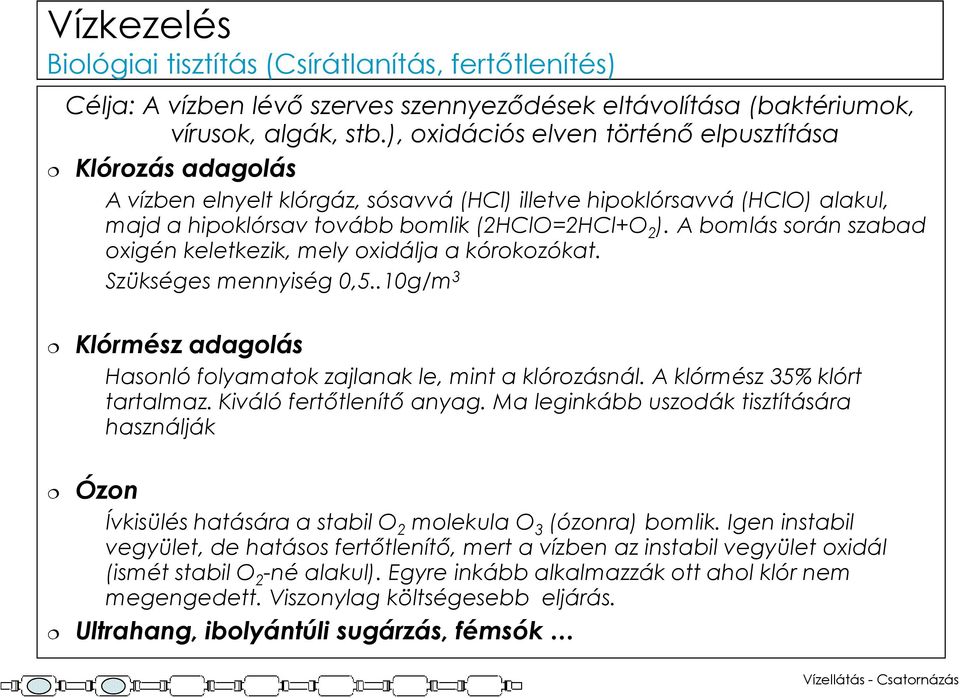

16 Vízkezelés Biológiai tisztítás (Csírátlanítás, fertıtlenítés) Célja: A vízben lévı szerves szennyezıdések eltávolítása (baktériumok, vírusok, algák, stb.), oxidációs elven történı elpusztítása Klórozás adagolás A vízben elnyelt klórgáz, sósavvá (HCl) illetve hipoklórsavvá (HClO) alakul, majd a hipoklórsav tovább bomlik (2HClO=2HCl+O 2 ). A bomlás során szabad oxigén keletkezik, mely oxidálja a kórokozókat. Szükséges mennyiség 0,5..10g/m 3 Klórmész adagolás Hasonló folyamatok zajlanak le, mint a klórozásnál. A klórmész 35% klórt tartalmaz. Kiváló fertıtlenítı anyag. Ma leginkább uszodák tisztítására használják Ózon Ívkisülés hatására a stabil O 2 molekula O 3 (ózonra) bomlik. Igen instabil vegyület, de hatásos fertıtlenítı, mert a vízben az instabil vegyület oxidál (ismét stabil O 2 -né alakul). Egyre inkább alkalmazzák ott ahol klór nem megengedett. Viszonylag költségesebb eljárás. Ultrahang, ibolyántúli sugárzás, fémsók

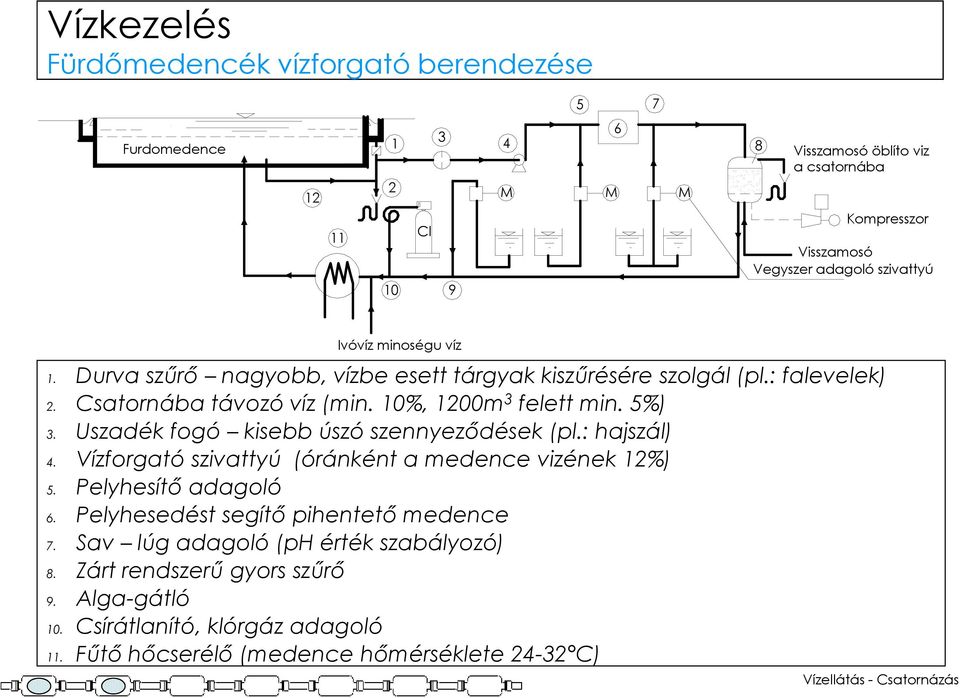

17 Vízkezelés Fürdımedencék vízforgató berendezése 5 7 Furdomedence Cl M M M 8 Visszamosó öblíto viz a csatornába Kompresszor Visszamosó Vegyszer adagoló szivattyú Ivóvíz minoségu víz 1. Durva szőrı nagyobb, vízbe esett tárgyak kiszőrésére szolgál (pl.: falevelek) 2. Csatornába távozó víz (min. 10%, 1200m 3 felett min. 5%) 3. Uszadék fogó kisebb úszó szennyezıdések (pl.: hajszál) 4. Vízforgató szivattyú (óránként a medence vizének 12%) 5. Pelyhesítı adagoló 6. Pelyhesedést segítı pihentetı medence 7. Sav lúg adagoló (ph érték szabályozó) 8. Zárt rendszerő gyors szőrı 9. Alga-gátló 10. Csírátlanító, klórgáz adagoló 11. Főtı hıcserélı (medence hımérséklete C)

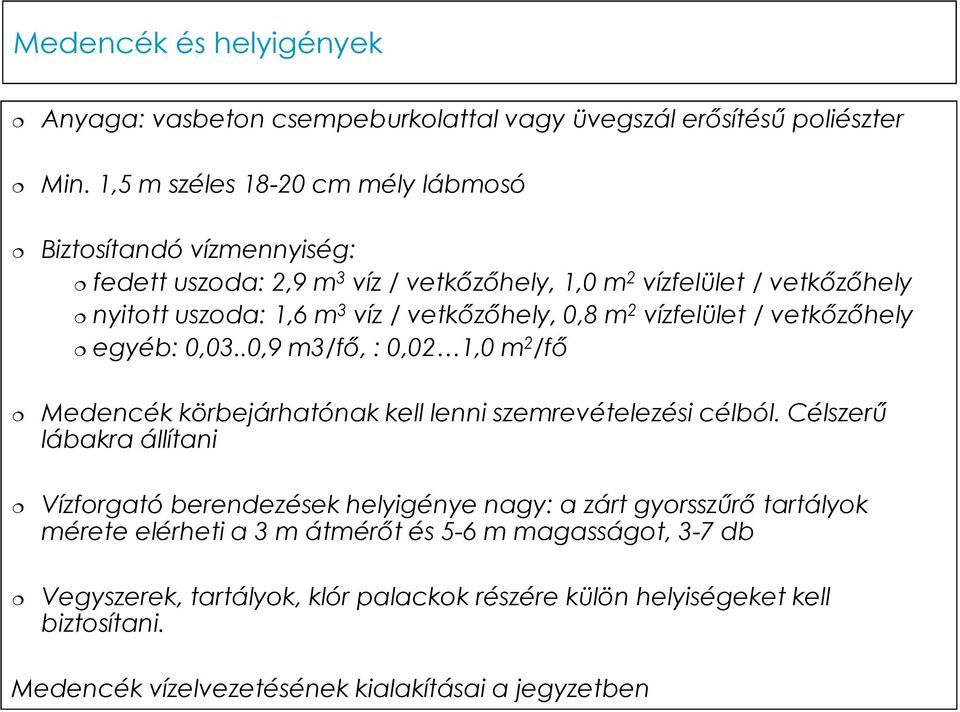

18 Medencék és helyigények Anyaga: vasbeton csempeburkolattal vagy üvegszál erısítéső poliészter Min. 1,5 m széles cm mély lábmosó Biztosítandó vízmennyiség: fedett uszoda: 2,9 m 3 víz / vetkızıhely, 1,0 m 2 vízfelület / vetkızıhely nyitott uszoda: 1,6 m 3 víz / vetkızıhely, 0,8 m 2 vízfelület / vetkızıhely egyéb: 0,03..0,9 m3/fı, : 0,02 1,0 m 2 /fı Medencék körbejárhatónak kell lenni szemrevételezési célból. Célszerő lábakra állítani Vízforgató berendezések helyigénye nagy: a zárt gyorsszőrı tartályok mérete elérheti a 3 m átmérıt és 5-6 m magasságot, 3-7 db Vegyszerek, tartályok, klór palackok részére külön helyiségeket kell biztosítani. Medencék vízelvezetésének kialakításai a jegyzetben

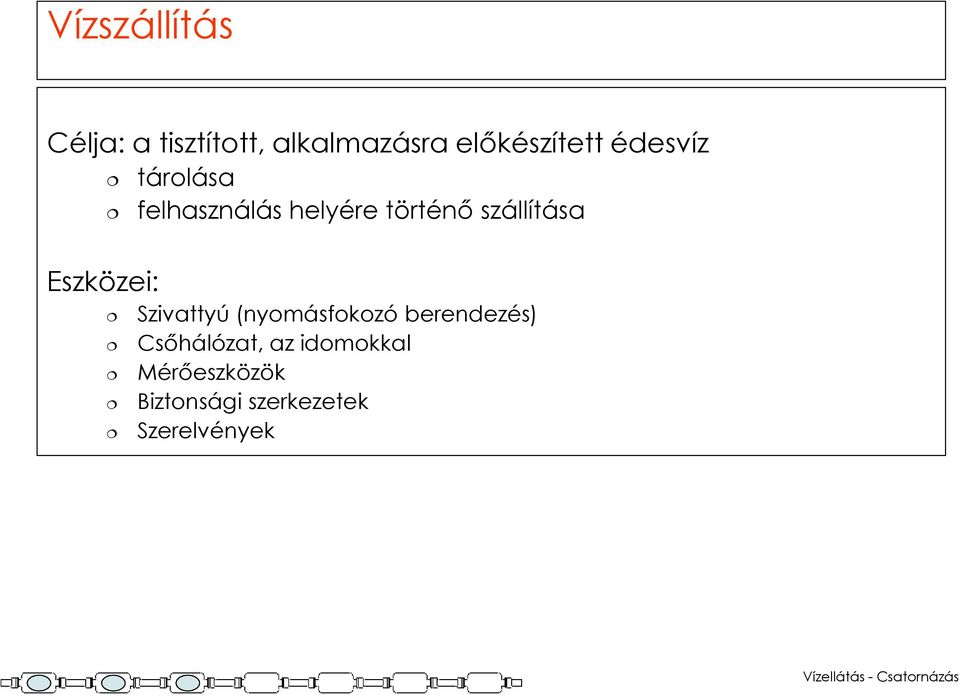

19 Vízszállítás Célja: a tisztított, alkalmazásra elıkészített édesvíz tárolása felhasználás helyére történı szállítása Eszközei: Szivattyú (nyomásfokozó berendezés) Csıhálózat, az idomokkal Mérıeszközök Biztonsági szerkezetek Szerelvények

20 Vízszállítás Vízszükséglet, vízfogyasztás q (l/s) q d T (h) = k i= 1 ni Fi vízkitermelés vízfogyasztás q d egy fogyasztói egység átlagos napi vízigénye [l/nap] n i az adott fogyasztási egység területen élık száma [fı] F i az adott fogyasztási egység jellemzı, fajlagos felhasznált vízmennyisége [l/fı,nap] Lakossági fogyasztás jellemzıi: 1. A napi fajlagos felhasznált vízmennyiség [l/fı,nap]. Jellemzı mennyisége: F= l/fı,nap 2. Átlagos napi vízigény (egy adott fogyasztási egységre vonatkozóan), q d 3. A fogyasztás idıbeli eloszlása (l/s) Kommunális fogyasztás jellemzıi: 1. A napi fajlagos felhasznált vízmennyiség. Jellemzı mennyisége, leginkább az intézmény jellegétıl függ. 2. Átlagos napi vízigény Ipari fogyasztás jellemzıi: technológiafüggı.

21 Vízszállítás Szivattyúk, szivattyúk jellemzıi h hg hnyö hsz hny hs hk sz szivattyú p = ρgh h = h + h + h + ny h tartály nyomóvezeték szívóvezeték vízforrás (kút) p = ρg s h k 1. EMELİMAGASSÁG h sz - szívómagasság Elméleti maximális szívómagasság: 10.33m, mely a hımérséklet növekedésével csökken. Kavitáció problémája Valóságos maximális szívómagasság: ~6m h ny - nyomómagasság Nincs elméleti korlát. Nem a csıhálózat legmagasabb pontja! h g - geodetikus magasság különbség h g =h sz +h ny h s súrlódási magasság (súrlódásból származó ellenállás) alaki ellenállások egyenes csı ellenállása h k kifolyási nyomómagasság (minimális kifolyási nyomás) q k [l/perc]=k h k h k = 5m

22 Vízszállítás Szivattyúk, szivattyúk jellemzıi 2. VÍZSZÁLLÍTÁS h hnyö hny hs hk szivattyú tartály nyomóvezeték 3 3 q [ l / perc],[ m / perc],[ m / h] = qi hsz hg szívóvezeték vízforrás (kút)

23 Vízszállítás Szivattyúk, szivattyúk jellemzıi 3. TELJESÍTMÉNY, hatásfok h hg hnyö hny hs hk szivattyú tartály nyomóvezeték t idı alatt a folyadék s utat tesz meg, mialatt p nyomást kell legyıznie: hsz szívóvezeték vízforrás (kút) P elméleti [ W ] = P elméleti [ W ] = p A s t F = s t p V t = p q P elméleti 3 [ W ] = q[ m / s] p[ Pa] = q h ρ g P valóságos [ W ] = q[ m 3 / s] p[ Pa] η = q h ρ g η

24 Vízszállítás Szivattyúk fajtái 1 Mőködési elve: Örvényszivattyú h[m] A forgórészre kapcsolt villamos motor mechanikai munkaként adja át a teljesítményét. A forgórészre (1) belépı folyadék a lapátsor centrifugális erı hatására felgyorsul, vagyis megnı a mozgási energiája. A folyadék belépve a csigaház bıvülı terébe (2)elveszti sebességét. A sebesség csökkenésével a mozgási energia nyomási energiává alakul (energia-megmaradás). hmax Optimális üzemi taromány A szivattyú jelleggörbéje: q[l/perc] h max maximális szállítómagasság q max maximális térfogatszállítás Optimális mőködési tartomány (η optimum ) Munkapont, csıhálózat nyomás függvénye (h`=c*q 2 ) qmax

25 Vízszállítás Szivattyúk fajtái Örvényszivattyú (nedves tengelyő)

26 Vízszállítás Szivattyúk fajtái Örvényszivattyú (blokk)

27 Vízszállítás Szivattyúk fajtái - Speciális szivattyúk 1. Terepszint Terepszint alatti szivattyúház (telepítés okai): Maximális szívómagasság. Több fokozat a nyomásszint növelésére 7-10 m Szivattyúház Többlécsıs Örvényszivattyú Egyéb speciális kialakítású szivattyúk: Függıleges tengelyő szivattyú (1.8-6.) A motor és a szivattyú egy függıleges tengellyel van összekötve Nehéz karbantartani, a hosszú tengely súrlódása miatt romló hatásfok Nincs szívómagasság probléma Búvárszivattyú: A motor és a szivattyú közös házban, a víz szintje alatt Nehéz karbantartani, szállító közeg (hőtés nélkül leég a motor, érzékeny a vízminıségre) Nincs szívómagasság probléma Vízsugár szivattyú (1.8-7.): m mélyrıl is képes szállítani Alacsony hatásfok Jól karbantartható

28 Vízszállítás Szivattyúk fajtái - Speciális szivattyúk 2. Levego so 2 o s1 Víz + Levego h1 h2 Kevero box Légnyomásos (Mammut szivattyú) A hajtómotor helyett kompresszor pumpál sőrített levegıt a keverıbokszba A mozgó alkatrész terepszinten A kihajtás a víz és a víz-levegı keverék fajsúlykülönbsége segítségével A nyomócsı aljára felírva a statika alapegyenletét, a szállító magasság kiszámítható: ρ g h = ρ g h h = h ρ1 ρ A szállítómagasság arányos h1-el (merülési mélység) Vízkivétel után pihentetı kamrában távolítjuk el a levegıt 200 méter mélyrıl is felhozható a víz Rossz hatásfok (η= ) 2 Dugattyús szivattyú: Térfogat-kiszorítás elve Szakaszos folyadékszállítás Elméletileg végtelen nyomómagasság

29 Vízszállítás A szivattyú telepítés építészeti kihatásai A kialakítás szempontjai: Statikus terhelés Dinamikus terhelések (vibráció) Akusztikus terhelések Szállított közeg és a környezet kapcsolata Hımérséklet (üzembiztonság) Megoldások: Alapozás oldal és függıleges irányú rezgések felvételére: tömbalap, rugós alátét, rugós ingás alapozás Csı és szivattyú csatlakozások kialakítása Szállítóhálózat kialakítása (pl. áttörések) Villamos védettség Főtés (min 5 C) Szellızés (Csurgalékvíz nedvessége)) Keletkezett csapadék elszállítása (zsomp)

30 Vízszállítás Vízellátó rendszerek Házi vízellátó rendszerek magastartály Úszókapcsoló Nyitott tartály hg Túlfolyó vezeték Kialakítása: Nyitott, hıszigetelt magasban elhelyezett tartály Töltıvezeték elektromos motorral, benzinmotorral, illetve kézi szivattyúval Túlfolyóvezeték Úszókapcsoló Víztelenítı Fıelzáró Elınyei: Egyszerő kialakítás Kézi üzemeltetés lehetısége Búvárszivattyú Hátrány: Kis csapolási nyomás (általában kevesebb mint 5m) Változó hımérséklető víz

31 Vízszállítás Vízellátó rendszerek Víztelenítı Fıelzáró Lábszelep Szivattyú Visszacsapó szelep Pmax Pmin P Légüst P0 Vmax Vmin Vh V Házi vízellátó rendszerek légnyomásos víztartály (hidrofor) Kialakítása (részei): Szivattyú Visszacsapó szelep, lábszelep Légüst (gumimembránnal) V h hasznos térfogat, V min minimális légtérfogat V max maximális légtérfogat, V össz térfogat Nyomáskapcsoló Mőködése: A szivattyú a fogyasztó és a légüst felé is szállít vizet (többet mint az elvétel) A légüst felé szállított víz összenyomja a víz feletti levegıt, melynek hatására növekszik a rendszer nyomása. A szivattyú P max on kikapcsol, a kikapcsolás után a levegı összenyomásával tárolt energia tartja a vízszállítást. A szivattyú kikapcsolása után a csökken a rendszer nyomása. P min elérésekor a szivattyú ismét bekapcsol. Korszerő megoldások: A kikapcsolási és bekapcsolási nyomás között változik a rendszer nyomása Nyomáskapcsolás finomítása (óránkénti kapcsolások száma) Hasznos térfogat csökkentése fordulatszámváltós szivattyúk

32 Vízszállítás Vízellátó rendszerek Kisebb települések vízellátó rendszerei Víztorony Stakikus nyomás Fogyasztás alatti nyomás Pmin Kialakítása (részei): Vízkivételi mő (vízforrás, szivattyútelep) Vízkezelı, tisztítómő Víztorony Elosztóhálózat Fogyasztó hely (mérıhely, csapoló hely, stb.) p statikus = ρgh

33 Vízszállítás Vízellátó rendszerek Közmőhálózat Kialakítás szempontjai: Szolgáltatási biztonság Csapolási nyomás Igény szerinti kapacitás Optimális fenntartási és beruházási költség sugaras hurkolt körvezetékes Megvalósítás: Hegyes területeken több nyomású övezetek (pl. Budapest) 40-60m-es magasságkülönbséghez önálló nyomású övezet tartozik. Sugaras, Hurkolt és Körvezetékes megvalósítás. Korszerő anyag és gyártástechnológia. Víztornyok számának csökkentése, folyamatosan szabályozható szivattyúkkal.

34 Vízszállítás Tulajdonhatáron belüli vízhálózat kialakítása Közterület 1 Kerítés Magán t. 2 Ez a megoldás társházak esetén korszerőtlen, hiszen egyéni mérés esetén, egy önálló ingatlanon belül több al-mérıt is ki kellene alakítani. Vízhálózat esetében mindig kötelezı a fımérı kialakítása. Ma az egyéni fogyasztásmérés már alapvetı követelmény Utcai (méretlen) bekötıvezeték Közmőhálózat Utcai fıelzáró Mérıakna (1m-re a telekhatártól) Mérı, társasház esetén fımérı. Telekhatáron álló ház esetén a fımérı az épületben. Fıelzáró és víztelenítı fıcsap 2. Külsı alapvezeték Fagyhatár alatt (1.2m földtakarás) Enyhén lejt a víztelenítı fıcsap felé 3. Belsı alapvezeték 4. Felszálló vezeték Víztelenítı felszálló fıelzáró Légtelenítı, légbeszívó szerelvények 5. Ágvezeték Tartalék elzáró szerelvény Fogyasztó hely (berendezési tárgy)

35 Vízszállítás Korszerő társasházi, belsı vízellátó rendszer kialakítások Közterület Társasházi tulajdon Társasházi tulajdon Közterület Szintenként csoportos mérıhely kialakítása (épület a telekhatáron): Utcai fıelzáró Fımérı a pincében Egyedi fogyasztásmérés, szintenkénti csoportosítással Épületenként csoportos mérıhely kialakítása (épület a telekhatáron): Utcai fıelzáró Fımérı a pincében Egyedi fogyasztásmérés, egy helyen az épületben. Épületen belül csak mért ágak.

36 Vízszállítás Vezetékhálózattal szemben támasztott követelmények Ne rontsa a szállítandó víz minıségét Vízzáró legyen A nyomás alatt álló víz ne jusson ki a csıhálózatból. Csıhálózatainkat 16bar névleges nyomás elviselésére alakítjuk ki. A csıhálózatot körülvevı szennyezıdés ne jusson a csıhálózatba Ellenálljon a környezet mechanikai hatásainak Ellenálljon a saját maga keltette mechanikai hatásoknak (csımegfogások, rögzítés) Önsúly Vízütés Rezonancia Élettartama megfeleljen az épület tervezett élettartamának. Korrózió álló legyen. Ellenálljon a külsı és belsı korróziós hatásoknak. Belsı felülete sima legyen A kötések egyszerően kivitelezhetıek legyenek Minden évszakban ellenálljon a meteorológiai viszonyoknak Fagyhatár alatti vezetés Hıszigetelés Környezetére veszélytelen legyen (pl. forró vezeték)

37 Vízszállítás Vezetékhálózat anyaga Hagyományos tokos kötésmód Gömbgrafit öntöttvas csı, önzáró tömítéssel Karimás kötés Öntöttvas nyomócsı (öv) 1. Felhasználási terület: Külsı közmőhálózat Tőzvédelmi hálózatok (tőzcsap, beépített oltórendszerek, épületen kívüli része) 2. Elınyei: Igen korrózióálló Nagy szilárdság Idıtálló 3. Hátrányai: Nagy fajlagos tömeg Drága (csı és idomok) 4. Kötésmódok: Tokos Kuplungos Karimás Csavartokos 5. Tömítés: Ólomkiöntés Gumi 6. Korrózióvédelem: Külsı felületkezelés

38 Vízszállítás Vezetékhálózat anyaga Acél nyomócsövek (a) MSZ 120-1,2,3 csımenet-vágásra alkalmas, hosszvarratos, horganyzott acélcsı: 1. Felhasználási terület: Külsı közmőhálózat (MSZ99 fekete acél is) Tőzvédelmi hálózatok (tőzcsapok belsı tüzivíz hálózatai, beépített oltórendszerek) Épületen belüli vízhálózat (födémben tilos!) 2. Elınyei: Egyszerő szerelés Nagy szilárdság 3. Hátrányai: Nem korrózióálló, alacsony élettartam Magas élımunka igény A falvastagság miatt, nagyobb külsı átmérı 4. Kötésmódok: Menetes ( ¼, ½, ¾, 1 ¼, 1 ½, 2, 3, 4 ) Keményforrasztás (hegesztés, de a horganyzott csövet nem illik) Karimás (1 -..) Kuplungos (1-12 ) 5. Tömítés: Teflonszalag, kóc Gumi 6. Korrózióvédelem (horgany, festés ):

39 Vízszállítás Vezetékhálózat anyaga Vasbeton nyomócsvek (vb) Pörgetéssel gyártott kör keresztmetszető, cementbázisú, vasbeton nyomócsı: 1. Felhasználási terület: Külsı közmőhálózat, nagyobb átmérıjő gerincvezetékei. (~Ø1m) 2. Elınyei: Nagy szilárdság 3. Hátrányai: Agresszív talajnak nem áll ellent (védıbevonat). Bonyolult kötıelemek. A víz-zárást belsı védıbevonattal kell növelni. 4. Kötésmódok: Tokos. 5. Tömítés: Gumi. 6. Korrózióvédelem: Külsı védıbevonat. Emelt minıségő csıanyag.

40 Vízszállítás Vezetékhálózat anyaga Mőanyag nyomócsövek PVC nyomócsı (pvc, cpvc) 1. Felhasználás terület: Épületen belüli csıhálózat (ragasztott, ½ 4 ) Épületen kívüli csıhálózat (tokos,ø90 Ø450) 2. Elınyei: Korrózióálló Egyszerő, gyors, alacsony élımunka igényő szerelés 3. Hátrányai: Nagy lineáris hıtágulási együttható ( mm/m C) Mésszel szembeni érzékenység (gipszes habarcs, vagy védıburkolás) Élettartam (szilárdsági tulajdonságok változása, UV sugárzás, alkalmazott hımérséklet) Ridegedési hajlam (alacsony hımérséklet) Melegvíz hálózatban nem használható (CPVC!) Rosszabb szilárdsági tulajdonságok Becsült élettartam 50 év 4. Kötésmódok: csıkapcsoló idomok, ragasztással Tokos, gumigyőrős 5. Tömítés: Ragasztó, Gumigyőrő

41 Vízszállítás Vezetékhálózat anyaga Mőanyag nyomócsövek Kemény polietilén (kpe) 1. Felhasználás terület: Épületen kívüli csıhálózat Közmőhálózat 2. Elınyei: Fokozottan Korrózióálló Egyszerő, gyors, alacsony élımunka igényő szerelés Jobb szilárdsági tulajdonságok 3. Hátrányai: Nagy lineáris hıtágulási együttható ( mm/m C) Élettartam (szilárdsági tulajdonságok változása, UV sugárzás, alkalmazott hımérséklet) Melegvíz hálózatban nem használható 4. Kötésmódok: Hegesztés, Tokos, gumigyőrős idomkacsolók Tokos, roppantógyőrős idomkapcsolók 5. Tömítés: Roppantógyőtő Gumigyőrő

42 Vízszállítás Vezetékhálózat anyaga Mőanyag nyomócsövek Térhálósított polietilén(pe) Egyike a legkorszerőbb csıvezetéki anyagainknak. Felhasználás terület: Épületen belüli csıhálózat Elınyei: Fokozottan Korrózióálló Egyszerő, gyors, alacsony élımunka igényő szerelés Kiváló szilárdsági tulajdonságok Hosszú élettartam Hımérséklet állóság Idomkapcsoló nélküli szereléstechnológia Bárhol elhelyezhetı Hátrányai: Nagy lineáris hıtágulási együttható UV sugárzásra való érzékenység Védıcsöves szereléstechnológia Kötésmódok: Sárgaréz öntvény idomkapcsolók Roppantógyőrős idomkapcsolók Tömítés: Roppantógyőrő Öntömítı idomok

43 Vízszállítás Vezetékhálózat anyaga Rézcsövek(cu) Hagyományos, de talán az egyik legkiválóbb szereléstechnológia 1. Felhasználás terület: Épületen belüli csıhálózat, félkemény (szál) illetve lágy (tekercs) kivitelben 2. Elınyei: Fokozottan Korrózióálló Egyszerő, gyors, alacsony élımunka igényő szerelés Kiváló szilárdsági tulajdonságok Hosszú élettartam Hımérséklet állóság Kötés nélkül bárhol elhelyezhetı Kis falvastagság 3. Hátrányai: Kisebb mechanikai igénybevétel állóság 4. Kötésmódok: Idomkapcsolók kemény- illetve lágyforrasztással, kapilláris elven lágy csı kézzel hajlítható 5. Tömítés: Forraszanyag Idomkapcsolók hagyományos tömítése

44 Vízszállítás Vezetékhálózat anyaga Egyéb, illetve speciális csıanyagok Rozsdamentes acél: Élelmiszeripar Hegesztett, forrasztott, peremes kötések Kompozit mőanyag csövek (térhálósított polietilén, vékony alumínium csıhéj, védıburkolat) Épületen belüli vízhálózat Roppantókötéső idomkapcsolók Ötrétegő csövek (polipropilén, vékony alumínium csıhéj, védıburkolat) Külsı héj lefejtése után, hegesztett kötés bárhol elhelyezhetı, megbízható kötésmód, igen jó szilárdság, az anyag hıszigetel Épületen belüli vízhálózat Hegesztett idomkapcsolók Azbesztcement (eternit) Tilos. Ólom Ma már nem jellemzı.

45 Vízszállítás Csımegfogások - Tartók Univerzális függesztı szalag (Hilti szalag): 1. Függesztı bilincsek 2. Sprinkler bilincs 3. Tartó konzol 4. Kombinált konzol rendszerek 5. Szempontok: Fix és csúszó megfogások Zajgátlás Épületszerkezethez történı rögzítés

46 Vízszállítás Falátvezetések

47 Vízszállítás Szerelvények 1 - Csapok, tolózárak Csapok Az áramló víz, nyitására és zárására szolgál (szakaszoló szerelvény) A záróelem, az áramló víz útjába helyezett forgástest A forgástest alakja szerint: kúpos, gömb (golyós) Kis áramlástani ellenállás (nyitott állapotban a víz iránytörés nélkül halad keresztül) 1. Kúpos csapok Csonka kúp forgástest Szennyezıdésre érzékeny Kopás után újra állítható Mára már elavult konstrukció 2. Gömbcsap: Legelterjedtebb szakaszoló szerelvény A gömb forgástest és a ház között gumitömítés Jó tömítı-képesség

48 Vízszállítás Szerelvények 1 - Csapok, tolózárak Tolózárak: a folyadékáramra merılegesen mozgó, lap formájú záró-test, Emelkedı orsós, nem-emelkedı orsós kivitel, Különösen érzékeny a félig nyitott állapotra Nagyobb átmérıkre,

49 Vízszállítás Szerelvények 2 - Szelepek A vízmennyiség szabályozására alkalmas. Részei: Szeleptányér Szelepszár Szelepülék A folyadék áramlás irányára merılegesen mozog a záró elem. Nagy áramlási ellenállás Kényes pont a tömszelence Fordított áramlásra érzékeny Beépítés módja: Csıbe Csıvégre épített Fajtái: 1. Egyenes-szelep Legnagyobb iránytörés 2. Ferdeszelep 3. Sarokszerep Egyéb: Keverıcsap Egykarú keverıcsap

50 Vízszállítás Szerelvények 3 - Biztonsági szerelvények Nyomáskorlátozó (biztonsági) szelep (súlyterhelés vagy rugóterhelés) Feladata a rendszerben meg növekedett nyomás levezetése a záró elem áttételben egy állítható súllyal, vagy rugós elıfeszítés Nyomáscsökkentı szelep Feladata a nagynyomású hálózat nyomásának csökkentése. Visszacsapó szelep Visszaáramlás megakadályozása Légbeszívó szelep Tömlıvéges csatlakozás esetén kötelezı. Feladata megakadályozza a tömlıbıl a víz visszajutását a hálózatba, Víztelenítésnél levegıt enged a hálózatba, így segíti a leürítést. Légtelenítı szelep A levegı eltávolítása a csıhálózatból (ábra a táblán), Úszógolyós szelep (WC-tartály szelep) atmoszférikus tartály vízszinttartása.

51 Vízszállítás Szerelvények 4 - Vízmérık Feladata: Az elfogyasztott térfogat összegzése Fajtái: Egyedi mérı és kombinált mérı Mérete: ¾,1,5/4,6/4,NA50,NA100 Kiválasztás: Csúcsterhelés alapján (Jelentıs áramlási ellenállása van, mely a terheléstıl függ, a névleges fogyasztásnál ~1m) Elıkertes változat követelményei: Külön akna 1000x800xfagyhatár alatti mélység (min. 80cm földtakarás) Elıkertben, telekhatártól max.1 m-re 60x60 cm búvó nyílás, esetleg kiemelni és földdel oldalról takarni Talajvízszint befolyásolja az akna aljának kialakítását Elhelyezendı benne: víztelenítı fıelzáró, oltóvíz fıelzáró, villamos áthidalás (bekötı és külsı alapvez. között) fémcsı esetén az elektromos berendezések érintésvédelme miatt Hágcsó Épületen belüli változat követelményei: Legalsó szinten, fagymentes, közhasználatú helyiségben Víztelenítı fıelzáró a mérı után Mechanikai védelem: falifülke max. 1,2 m magasan (25 mm-es csatlakozás esetén: 400mm széles, 250mm mély, 300 mm magas)

52 Vízszállítás Csıhálózat méretezése hmax h[m] h = C ' d ' 2 h = Cq q[l/perc] Méretezés alapja: Az egységcsapolóból (falikút, ½, 5 kpa kifolyási nyomás) kifolyt vízmennyiség N [l/perc] ( p=5m, q=10l/perc) Egyes csapolókon kifolyt víz, az egységcsapolóra vonatkoztatva (mosdó: 0.5N, kád 1.5N stb) Egy fogyasztási egység csıszakaszának várható terhelése (valószínőség), a mértékadó terhelés (l/s): q v = α 0,2 N [ l / s] v Csıhálózat nyomásvesztesége Egyenes csıszakasz nyomásvesztesége Idomok nyomásvesztesége. A méretezés célja: qmax N a fogyasztóhelyek egyenértékő fogyasztásainak összege α épületfunkciótól függı tényezı A mértékadó terhelés mellett a csapolóhely szolgáltassa a kívánt (tervezett) vízmennyiséget, illetve biztosított legyen a minimális kifolyási nyomás (5m) Ebbıl a szükséges csıátmérık meghatározása, a maximális sebesség figyelembevételével (~2,5m/s) Gyakorlat: Kisebb házak, létesítmények esetén tapasztalati csıátmérı meghatározás (½ - ¾ 1...) Nagyobb létesítmények esetén valószínőség függvénnyel kombinált, mértékadó terhelés számítás (A: fajlagos áramlási veszteségre, rendelkezésre álló nyomásra, B: sebességre)

53 Használati melegvíz ellátás (HMV) -1(5) Az igény idıbeli változása: q m ( l/s ) Fogyasztás Termelés Szakaszos üzem: Szociális intézmények, ipari intézmények mőszakváltása Egyetlen fogyasztó Feltöltési idı Feltöltési idı Feltöltési idı ( h) q m ( l/s ) Fogyasztás Termelés Folyamatos üzem változó terheléssel Lakóépületek, kórházak, irodaépületek ( h) q m ( l/s ) Fogyasztás Termelés Folyamatos üzem állandó terheléssel: Uszodák vízforgató berendezései Tárolók szükségessége!

54 Használati melegvíz ellátás (HMV) -2(5) Helyi HMV készítés tárolós rendszerrel Termosztát Energia bevitel Elektromos főtıpatron (P[W]) Visszacsapószelep Termosztát Meleg Hideg Biztonsági szelep Töltés illetve kisütés üzem Kisebb teljesítmény igény Korlátozott vízmennyiség Szabadkifolyású, elektromos üzemő, melegvíz tároló (5..10l-es tárolóval) ~1-1,5kW Alkalmazási terület: konyhák, kisebb fogyasztóhelyek egyetlen vízvételi hely ellátása. Hátrányai: Csak egy vízvételi hely kiszolgálása A tároló nyomás alá nem helyezhetı Elınyei: Kis méret, könnyő elhelyezhetıség Egyszerő szerkezet Helyi, kis vízigények könnyő ellátása Energia bevitel: - Elektromos főtıpatron (P[W]) - Vizes hıcserélı Nyomáscsökkentı Pmax < 6bar M Visszacsapószelep Biztonsági szelep Pmax < 8bar H M H Nagy nyomású, zárt rendszerő melegvíztároló (nyomás alá helyezhetı) Alkalmazható eszköz elektromos vízmelegítıként, illetve közvetett főtéső melegvíz tárolóként, háztartások HMV ellátására Mérete (falra erısítés esetén statikai vizsgálat) Elektromos főtés esetén a hátrányai: nagy lekötött elektromos energiaigény (2..4kW) hosszú felfőtési idı (4..6h)

55 Használati melegvíz ellátás (HMV) -3(5) Helyi HMV készítés átfolyós rendszerrel Energia bevitel: - Elektromos főtıpatron (P[W]) - Gáz Visszacsapószelep t[ C] C V Biztonsági szelep Pmax < 8bar M H M H Q[ kw [ l / ] perc] A termelés és az elvétel egy idıben történik Legfontosabb jellemzıi a szükséges teljesítmény (gáz, elektromos), illetve a termelt víz mennyiség (l/pec) Gázüzemő átfolyó rendszerő készülék: Alkalmazási terület: konyhák, kisebb fogyasztóhelyek egyetlen vízvételi hely ellátása. (~10kW, 5lperc) Fürdıszobák, lakások több vízvételi hely (de nem egyidejő) ellátására (~25kW, 12l/pec) Hátrányai: Nagy teljesítmény igény Korlátozottan szabályozott vízmennyiség Korlátozott hımérséklet szabályozás (állandó, vagy közel állandó bevezetett teljesítmény Korlátozott távolság a termelés és a felhasználás között Elınyei: Helyi, kis vízigények könnyő ellátása Kis helyigény

56 Használati melegvíz ellátás (HMV) -4(5) Központi HMV készítés Egy-egy épület vagy kisebb épületcsoport vízellátására Részei: Hıforrás: mely általában az épület főtıkazánja, vagy távhıellátó rendszer hıcserélıje, vagy önálló hıtermelı berendezés Bojler a beépített csıkígyóval (belsı hıcserélı), vagy önálló hıtermelés Szabályozó termosztát Biztonsági szerelvénycsoport Fogyasztásmérés Termosztát Energia bevitel: Vizes hıcserélı Kevert melegvíz Visszaáramlás gátlás Csıvezetékek szigetelése Közintézményeknél helyi vagy központi keverı egység (kórház, bölcsıde, kollégium, iskola stb.). Növeli a szolgáltatás biztonságát Melegvíz Hidegvíz Termosztát Cirkulációs vezeték

57 Használati melegvíz ellátás (HMV) -5(5) Cirkulációs vezeték Egy-egy épület vagy kisebb épületcsoport vízellátására Részei: Hıforrás, mely általában a épület főtıkazánja, vagy távhıellátó rendszer hıcserélıje, vagy önálló hıtermelı berendezés Bojler a beépített csıkígyóval (belsı hıcserélı) Szabályozó termosztát Biztonsági szerelvénycsoport Fogyasztásmérés Visszaáramlás gátlás Termosztát Csıvezetékek szigetelése Közintézményeknél helyi vagy központi keverı egység (kórház, bölcsıde, kollégium, iskola stb.). Növeli a szolgáltatás bizotnságát Cirkulációs vezeték

58 HMV termelés napenergiával A napsugárzás mennyiségi jellemzıi - 1(5): A Nap (fotoszféra) hımérséklete: 6000 K Sugárzási teljesítménye: 4 x kw Napállandó (extraterresztrikus sugárzás): 1366Wm -2 N Január =1412Wm -2, N Július =1321Wm kW 127, Km 2 =174 PW (P=10 15 ) Földfelszínre érkezı sugárzás (~51%): 89 PW Forrás: Naplopó KFT.

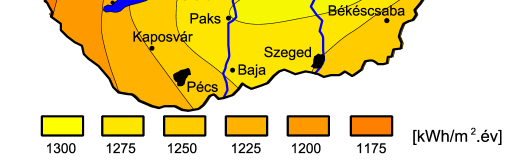

59 HMV termelés napenergiával A napsugárzás mennyiségi jellemzıi - 2(5): Jellemzı napsugárzás értékek a Föld felszínén A közvetlen és a szórt sugárzás aránya Magyarországon Forrás: Naplopó KFT.

60 HMV termelés napenergiával A napsugárzás mennyiségi jellemzıi - 3(4): J: 45 kwh/hó,m 2 F:80 kwh/hó,m 2 M:105 kwh/hó,m 2 Á:135 kwh/hó,m 2 M:150 kwh/hó,m 2 J: 165 kwh/hó,m 2 J: 165 kwh/hó,m 2 A:150 kwh/hó,m 2 SZ:135 kwh/hó,m 2 O:105 kwh/hó,m 2 N:80 kwh/hó,m 2 Vízszintes felületre érkezı globális napsugárzás Magyarországon D: 45 kwh/hó,m 2 Év: 1360 kwh Főtés: 595 kwh Forrás: Naplopó KFT.

61 HMV termelés napenergiával A napsugárzás mennyiségi jellemzıi -4(5): HMV elıállítás igénye: 35Wh/l Déli tájolású, 45 -os dıléső felületre érkezı, és ebbıl napkollektorokkal hasznosítható napsugárzás havi megoszlása Magyarországon Magyarországon a legtöbb napsütés - megközelítıleg évi 1450 kwh/m 2 - déli tájolású és os dılésszögő felületre érkezik. Forrás: Naplopó KFT.

62 HMV termelés napenergiával A napsugárzás mennyiségi jellemzıi -5(5): Az érkezı napsugárzás mennyisége az elnyelıfelület dılésszöge és tájolása függvényében Forrás: Naplopó KFT.

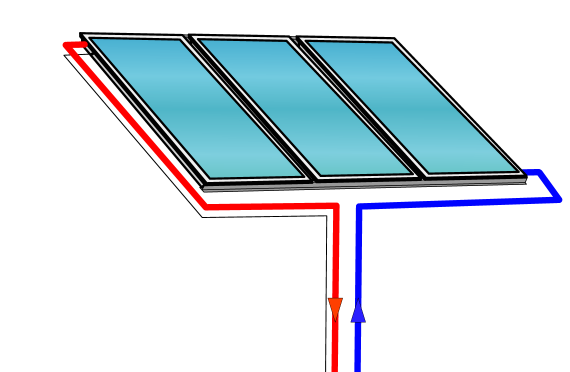

63 HMV termelés napenergiával A napkollektoros rendszerek általános felépítése Forrás: Naplopó KFT.

64 HMV termelés napenergiával Napkollektorok energiamérlege Kollektorok energia átalakítási viszonyai átlagos napsugárzás esetén Üresjárási hımérséklet! Forrás: Naplopó KFT.

65 HMV termelés napenergiával Napkollektorok - hatásfoka Hatásfok = A kollektorból a hıhordozó közeggel elvezetett hımennyiség A kollektor felületére érkezı napsugárzás hımennyisége A hatásfok képlete: η= η 0 - a 1.X - a 2. Q Nap. X 2 Ahol: η 0 [-], [%] az optikai hatásfok (hatásfok X=0 esetén), a 1 [W/(m 2 K)] az elsıfokú tag együtthatója, a 2 [W/(m 2 K2 )] a másodfokú tag együtthatója, X = (T koll -T lev ) / Q Nap [K/(W/m 2 )] a hatásfok paramétere T koll = (T koll, be +T koll, ki )/2 [ C] a kollektor közepes hımérséklete, T koll, be [ C] a kollektorba belépı közeghımérséklet, T koll, ki [ C] a kollektorból kilépı közeghımérséklet, Q Nap [W/m 2 ] a napsugárzás teljesítménye Egy napkollektor hatásfoka η 0, a 1 és a 2 megadásával definiálható. Forrás: Naplopó KFT.

66 HMV termelés napenergiával Napkollektorok - hatásfoka Egyszerősített ábrázolási mód - a kollektor és a környezeti levegı hımérséklet-különbségének függvényében (T koll -T lev ) Forrás: Naplopó KFT.

67 HMV termelés napenergiával Napkollektorok - hatásfoka Szabványos ábrázolási mód az X-érték függvényében X = (T koll -T lev ) / Q Nap Forrás: Naplopó KFT.

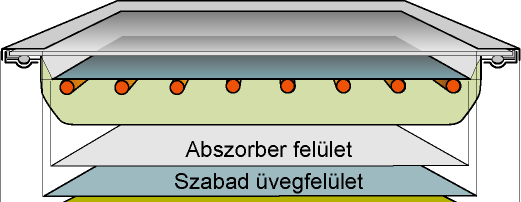

68 HMV termelés napenergiával Napkollektorok - hatásfoka Napkollektorok jellemzı felületei Síkkollektor Vákuumcsöves kollektor Teljes, bruttó felület: Szabad, besugárzott üvegfelület: Abszorber felület: A kollektor szerkezet teljes befoglaló mérete Az üvegfelület nagysága, ahol a napsugárzás bejut az abszorber lemez felületére A kollektor elnyelılemezének besugárzott felülete Forrás: Naplopó KFT.

69 HMV termelés napenergiával Napkollektorok A napkollektorok fıbb típusai: Lefedés nélküli kollektorok (szolárszınyegek) Nem szelektív síkkollektorok Szelektív síkkollektorok Vákuumos síkkollektorok Vákuumcsöves kollektorok Forrás: Naplopó KFT.

70 HMV termelés napenergiával Napkollektorok Lefedés nélküli kollektorok Elsısorban medencék főtésére Forrás: Naplopó KFT.

71 HMV termelés napenergiával Napkollektorok Síkkollektorok Nem szelektív síkkollektorok Szelektív síkkollektorok Vákuumos síkkollektorok Síkkollektorok általános felépítése Forrás: Naplopó KFT.

72 HMV termelés napenergiával Napkollektorok A napkollektorok hatásfokának növelése 1: szelektív bevonat A szelektív bevonat a hullámhossz függvényében engedi át, vagy veri vissza az elektromágneses sugárzást. A Nap rövid hullámhosszú sugárzását átengedi, azaz elnyeli Az abszorber lemez hosszú hullámhosszú sugárzását visszaveri, azaz nem engedi át Nikkelpigmentes alumínium-oxid A napkollektorok hatásfokának növelése 2: vákuum Mely kiküszöböli a kollektor házon belül a konvektív hıátadást. Ennek elsısorban akkor van nagyobb jelentısége, ha a hımérséklet különbség a kollektor és a környezeti levegı között nagy, tehát pl. télen, főtésrásegítés esetén, vagy akkor, ha a kollektoroknak magas hımérséklető közeget kell főteni (HMV termelés). Forrás: Naplopó KFT.

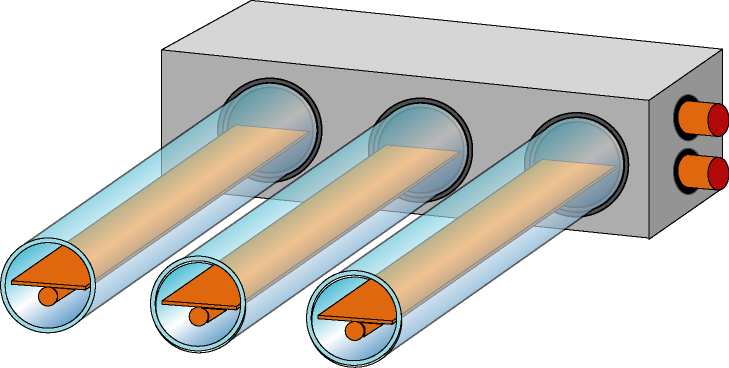

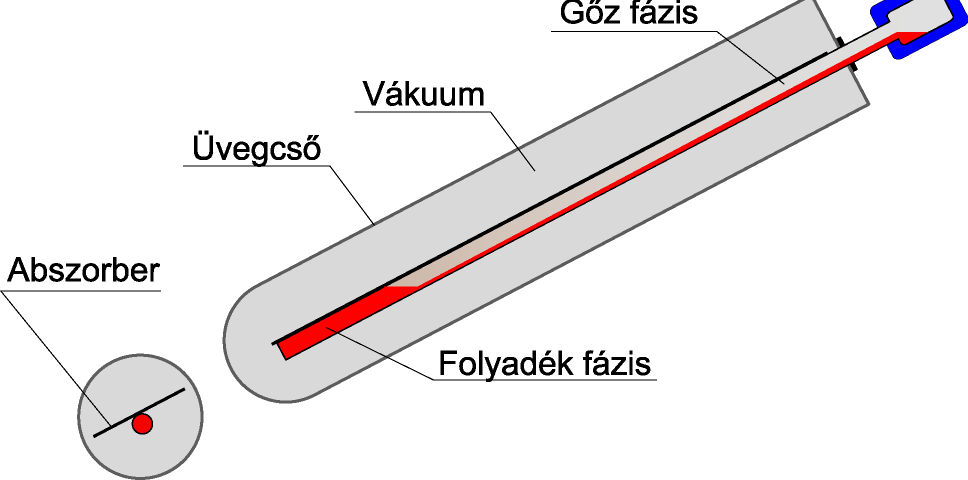

73 HMV termelés napenergiával Napkollektorok Vákuumcsöves napkollektorok Hıcsı mőködése (Heat pipe) Forrás: Naplopó KFT.

74 HMV termelés napenergiával Napkollektorok Napkollektor típusok összehasonlítása Forrás: Naplopó KFT.

75 HMV termelés napenergiával HMV termelı berendezések (alapkapcsolások) 75% energiaarányhoz: ~1,5m 2 kollektor felület/fı 50l tárolt víz/fı Forrás: Naplopó KFT.

76 HMV termelés napenergiával HMV termelı berendezések (alapkapcsolások) Forrás: Naplopó KFT.

77 HMV termelés napenergiával HMV termelı berendezések (alapkapcsolások) Forrás: Naplopó KFT.

78 Épületek tőzvédelme Épületen kívül tőzcsapok méretezése, elhelyezési szabályai Épületek, létesítmények oltóvíz mennyisége Biztosítandó üzemidı, a tőzterhelés függvénye (<200MJ/m 2 30perc, (<400MJ/m 2 60perc, <800MJ/m 2 90perc, felette 120 perc). A szükséges vízmennyiség a mértékadó tőzszakasz méretétıl függ. Pl.: 150m 2 -ig 600l/perc... lásd OTSZ A mértékadó tőzszakasz csökkenthetı a többszintes épületek esetén: 2-5szint 30%; 6-11szint 40%; 11szint felett 50%al; Csatlakozási nyomás a tőzveszélyességi osztályba sorolás függvénye: A, B 4bar; C 3bar; D, E, fali tőzcsapok 2bar Épületen kívüli tőzcsapok elhelyezési szabályai: Föld feletti tőzcsapot kell létesíteni. Száma alkalmassá tegye a rendszert az elızı pontban ismertetett vízmennyiség kivételére. Az építmény megközelítési útvonalán figyelembe vehetı maximális távolság: 100m, de legalább 5m.

79 Épületek tőzvédelme Épületen belüli tüzivízhálózat létesítése Mindenhol kell kivéve: középmagas vagy magasépületnek nem minısülı lakóépületeket azokban az épületekben, ahol a víz használata életveszélyt, tüzet, robbanást okozhat, vagy a tőz terjedését elısegítheti. nyitott vagy részben nyitott építményekben, a hőtıházak hőtött tereiben, valamint az ömlesztett terménytároló épületek tároló részein. Mindenképpen kell: ahol azt jogszabály elıírja. középmagas és magas épületekben szintenként az A tőzveszélyességi osztályba tartozó 200 m 2 -nél, a B tőzveszélyességi osztályba tartozó 300 m 2 -nél, a C tőzveszélyességi osztályba tartozó 500 m 2 -nél, a D tőzveszélyességi osztályba tartozó 1000 m 2 -nél nagyobb alapterülető tőzszakaszban. Tőzcsapok száma: A fali tőzcsapok számát és helyét az illetékes hivatásos önkormányzati tőzoltóság vagy tőzvédelmi hatósággal egyeztetve kell meghatározni. Egyébként (következı oldalon)

80 Épületek tőzvédelme Épületen belüli tüzivízhálózat létesítése Többszintes épületek Középmagas épület Magas épület egy-egy tőzszakaszában szükséges szintenkénti fali tőzcsapok Az építmény megnevezése egyidejősége (E) szám a Vízhozam a [liter/perc/tőzcsap] egyidejősége (E) szám a Vízhozam a [liter/perc/tőzcsap] egyidejősége (E) szám a Vízhozam a [liter/perc/tőzcsap] Lakóépület Igazgatási, iroda- és oktatási épület Egészségügyi, szociális intézmények, szállás jellegő 2 épületek Egyéb közösségi épületek Ipari, mezıgazdasági, termelı, tárolási épületek q ob [ l / perc] = Vízhozam E T t < 400 MJ/m 2 t ü = 60perc 800 MJ/m 2 T t < 400 MJ/m 2 t ü = 90perc 800 MJ/m 2 T t t ü =120perc

81 Épületek tőzvédelme Automatikus zápor berendezés (sprinkler) Kell-e beépített oltórendszer? OTSZ : középmagas, magas közintézmények, fizetı vendéglátásra szolgáló épületek esetében általában elıírja) 2/2002 (II.23) [MSZ595]: Az épületben folyó tevékenységhez kapcsolódó tőzterhelés, az épület tőzveszélyességi osztálya, illetve az épület szerkezetének tőzállósági fokozata maghatározza a tőzszakasz megengedett területét. Ez a terület kétszerezhetı beépített oltórendszer alkalmazásával. Méretezése: Tevékenység Tőzkockázat Kockázati besorolás (K1.. K4). Zápor intenzitás [mm/perc], Védıfelület [m 2 ], Üzemidı [30,60,90perc]. Vízellátó rendszer méretezése (szállított térfogat, szükséges nyomás, tárolt vízmennyiség) Tároló, szivattyú(k) Elektromos, Diesel Üzemi, közüzemi hálózat Magastartály Légnyomásos víztartály (nyomásfokozó) Hálózat méretezése: A szükséges nyomás a kifolyási pontban Kifolyás egyenlıtlenségei Példa: egy kétszintes mélygarázs OTSZ szerint kötelezı beépített oltórendszert alkalmazni. A rendszer megfelel az MSZ 9781 elıírásainak. Kockázati besorolás: K 2.2 Zápor intenzitás: 5mm/perc, Védıfelület 144m 2 Üzemidı: 60 perc Sprinkler fej intenzitás: 12m 2 /db Elméleti vízszállítás: 5x144=720l/perc Elméleti vízmennyiség: 720x60=43.2m 3 Tárolandó víz mennyisége ~ 60m 3 Elméleti nyomásigény ~6bar Szivattyú(k) villamos teljesítmény igénye: 10-15kW Két szivattyú, független energia forrásból (1e+1d, 2e, 2d)

82 Épületek tőzvédelme Automatikus zápor berendezés (sprinkler) Hıre kioldó (sprinkler) fej Vízmotoros gong Védett tér Közmőhálózatról Vízellátó rendszer Nyomáskapcsoló N Nedves riasztó szelep Víztároló P Szivatyú Nedves rendszer - mőködése: A térben a hımérséklet emelkedésével a sprinkler kiold (jellemzı a kioldási hımérséklet). Megindul a vízáram, melynek hatására csökken a nyomás a rendszerben. A vízellátó rendszer szivattyúja bekapcsol. A Nedves riasztószelep kinyit. A sprinkler vizet porlaszt a tőzre (jellemzı: k kifolyási szám). A Riasztószelep vízmotoros gongja hangjelzést ad.

83 Épületek tőzvédelme Automatikus zápor berendezés (sprinkler) Hıre kioldó (sprinkler) fej Vízellátó rendszer Vízmotoros gong Sz Főtött sprinkler központ Kompresszor Védett tér Közmőhálózatról Víztároló Nyomáskapcsoló Szivatyú P Száraz riasztó szelep Száraz rendszer - mőködése: A főtetlen tér csıhálózatában csak sőrített levegı van. A térben a hımérséklet emelkedésével a sprinkler kiold. A sprinkleren keresztül távozik a levegı. A a nyomás csökkenésével, a vízellátó rendszer szivattyúja bekapcsol. A száraz riasztószelep kinyit. A víz beáramlik a csıhálózatba, sprinkler vizet porlaszt a tőzre. A Riasztószelep vízmotoros gongja hangjelzést ad.

84 Épületek tőzvédelme Automatikus zápor berendezés (sprinkler) Vízmotoros gong Tőzjelzı detektor Védett tér Nyitott szórófej Vízellátó rendszer D Közmőhálózatról Víztároló Nyomáskapcsoló Szivatyú P Deluge riasztó szelep Nyitott szórófejes (Deluge) rendszer - mőködése: A riasztó szelep után üres csıhálózat. A riasztó szelep egy vezérlı szelep A tőzjelzı hálózat, tőznek értékelt jelzésének hatására impulzust ad a Deluge szelepnek. A Deluge szelep kinyit. A a nyomás csökkenésével, a vízellátó rendszer szivattyúja bekapcsol. A víz beáramlik a csıhálózatba, sprinkler vizet porlaszt a tőzre. A Riasztószelep vízmotoros gongja hangjelzést ad. Alkalmazási terület: Tőzszakasz határolás, speciális nagy belmagasságú terek (pl.: színház)

85 Felhasználás Berendezési tárgyak részei, kialakítása: A csıhálózatban szállított víz felhasználása a berendezési tárgyakban történik. A berendezési tárgyak feladata: Felfogó edény Vízvétel Nyomás alatti rendszer határa Vízhálózat A víz felhasználás szabályozása A felhasznált víz tárolása, felfogása A feleslegessé vált víz elvezetése. A berendezési tárgy a vízellátást illetve csatornázást elválasztó elem Bőzzár Csatorahálózat Berendezési tárgyakkal szemben támasztott követelmények: Gazdaságos, szabályozható vízvétel lehetısége Higiénia követelményeinek feleljen meg Tisztíthatóság Esztétika A csatornahálózatból érkezı gázok visszaáramlásának megakadályozása

86 Felhasználás Berendezési tárgyak bőzzárásának elve "Friss" vízutánpótlás Csatorahálózatból áramló gázok "Friss" vízutánpótlás Csatorahálózatból áramló gázok Mőködési elve: A csatornahálózatból visszaáramló gázok tartózkodási térbe áramlását, egy vízdugó megakadályozza A vízdugó fogyasztás közben cserélıdik Hátránya: A csıhálózatban keletkezı vákuum leszívhatja a vízzárat Ekkor akadálytalanul áramlik vissza bőzös gáz a csatornahálózatból Elkerülhetı: gondos tervezéssel és kivitelezéssel. Szerkezeti kialakítása: S alakú csıszakasz Kézmosó, mosogató szifon Bőzzárral kombinált berendezési tárgyak (pl.: padlóösszefolyó)

87 Felhasználás Berendezési tárgyak - padlóösszefolyók: Öntöttvas csatornatönk: Vizes helyiségek (zuhanyzók, nagykonyhák) víznyelıi Jelentısége manapság lecsökkent (igénytelen kialakítás, szinte megoldhatatlan vízzárás) Szuez szifon: Padlóösszefolyó illetve bőzzár (pl. zuhany számára) Két illetve három eszköz bekötésére alkalmas kivitel. Korszerő padlószifonok: Padlóösszefolyó illetve bőzzár (pl. zuhany számára Két illetve három eszköz bekötésére alkalmas kivitel. Alsó kiömléső kivitel (csatornatönk utódja) Visszacsapó szelep (elárasztás gátlás) NA40, NA50-es befolyási csatlakozás Változtatható magasságú rácstartóval Kétféle rácstartó méret ( 10, 15) Vízszigeteléshez megoldott csatlakozás

88 Felhasználás A konyha berendezési tárgyai: mm-es szintvonal Végleges padlóvonal Mosogató: ½ hideg, melegvizes csatlakozás keverı csapteleppel NA50 csatorna csatlakozás Kivitel: Egy-, két-, hárommedencés, csöpögtetıs kivitel Öntöttvas, Kerámia, Acéllemez (zománcozással), Rozsdamentes acél Falikút: ½ hideg, melegvizes csatlakozás önálló csapteleppel NA50 csatorna csatlakozás Kivitel: Öntöttvas, Kerámia, Acéllemez (zománcozással), Rozsdamentes acél ¾ menetes légbeszívószelepes tömlıcsatlakozási lehetıséggel Mosógép, mosogatógép csatlakozás ½ -os tartalék elzáró NA40 csatorna csatlakozással Légbeszívószelepes kivitel Integrált vízcsatlakozású kiv.

89 Felhasználás A fürdıszoba berendezési tárgyai: (ülıkád) Kád: ½ hideg, melegvizes csatlakozás keverı csapteleppel NA50 csatorna csatlakozás Kivitel: Sarok, normál Acéllemez (zománcozással), akril Önálló bőzelzáróval vagy a padlóösszefolyóba kötve Zuhanytálca: ½ hideg, melegvizes csatlakozás keverı csapteleppel NA50 csatorna csatlakozás Kivitel: Sarok, normál Acéllemez (zománcozással), akril Önálló bőzelzáróval vagy a padlóösszefolyóba kötve Mosdó ½ -os tartalék elzáró NA40 csatorna csatlakozással Kivitel: Porcelán Lábbal, fali takaróval Beépített

90 Felhasználás A WC berendezési tárgyai (WC Bidet Vizelde) WC: Fajtái: WC bekötı idom Tokos PVC könyök Bidet: Hátsó kifolyású, alsó kifolyású. Felsı öblítéső, alsó öblítéső. Konzolos, letámasztott. Fali öblítı, falba épített illetve ráépülı öblítı tartállyal. Öblítı tartály nélküli ( schell szelepes) kivitel. Iskolák szünetben megnövekedett terhelését az öblítıtartályok nem képesek kiszolgálni. Csatlakozások: NA100 csatorna csatlakozás. Kivitel: 3/8 hidegvíz csatlakozás. Porcelán, fajansz. Csatlakozások: NA40 csatorna csatlakozás. ½ hideg- illetve melegvíz csatlakozás, keverı szeleppel. Kivitel: Függıleges, illetve vízszintes vízbevezetéssel. Fedeles illetve fedél nélküli kivitel. Vizelde: Csatlakozások NA40 csatorna csatlakozás. ½ hidegvíz, automatikus öblítéssel.

91 Akadálymentes közintézmények Helyiségek helyigényei: Segítı személy nélküli WC mosdóval: Állítható magasságú WC illetve kézmosó. Kapaszkodóval ellátott WC. Segítı személyzet számára is alkalmas WC illetve kézmosó

92 Akadálymentes közintézmények Mosdószifon A mosdókagyló alatti szifon a kerekesszékes használatot akadályozza, ezen lapos kivitelő vagy a falba beépített szifonnal lehet segíteni
