1 MaSzeSz, Lajosmizse Kis szennyvíztisztítók technológiái - példák Patziger Miklós és Boda János MaSzeSz fólia 1 Tartalom Kis települések szennyvízelvezetésének és -tisztításának lehetıségei Környezetvédelmi követelmények Kis szennyvíztisztítók technológiái Összefoglalás fólia 2 1

János MaSzeSz fólia 1 Tartalom Kis települések szennyvízelvezetésének

2 Szennyvíz kis településeken Lehetıségek: Bekötés helyi csatorna hálózatba Bekötés kistérségi rendszerbe Tárolás zárt tartály(ok)ban és szállítás helyi vagy regionális szennyvíztisztító telepre Kis szennyvíztisztító fólia 3 Szennyvíz kis településeken Döntést befolyásoló tényezık: Környezetvédelmi követelmények Átgondolt, kidolgozott változatok Változatok részletes vizsgálata Mőszaki meggondolások Beruházási költségek Üzemeltetési költségek (Energiaigény, karbantartás és monitoring) Iszap elhelyezés lehetısége (!) (mobil iszap víztelenítés) fólia 4 2

tényezık: Környezetvédelmi követelmények Átgondolt, kidolgozott változatok Változatok részletes vizsgálata Mőszaki meggondolások

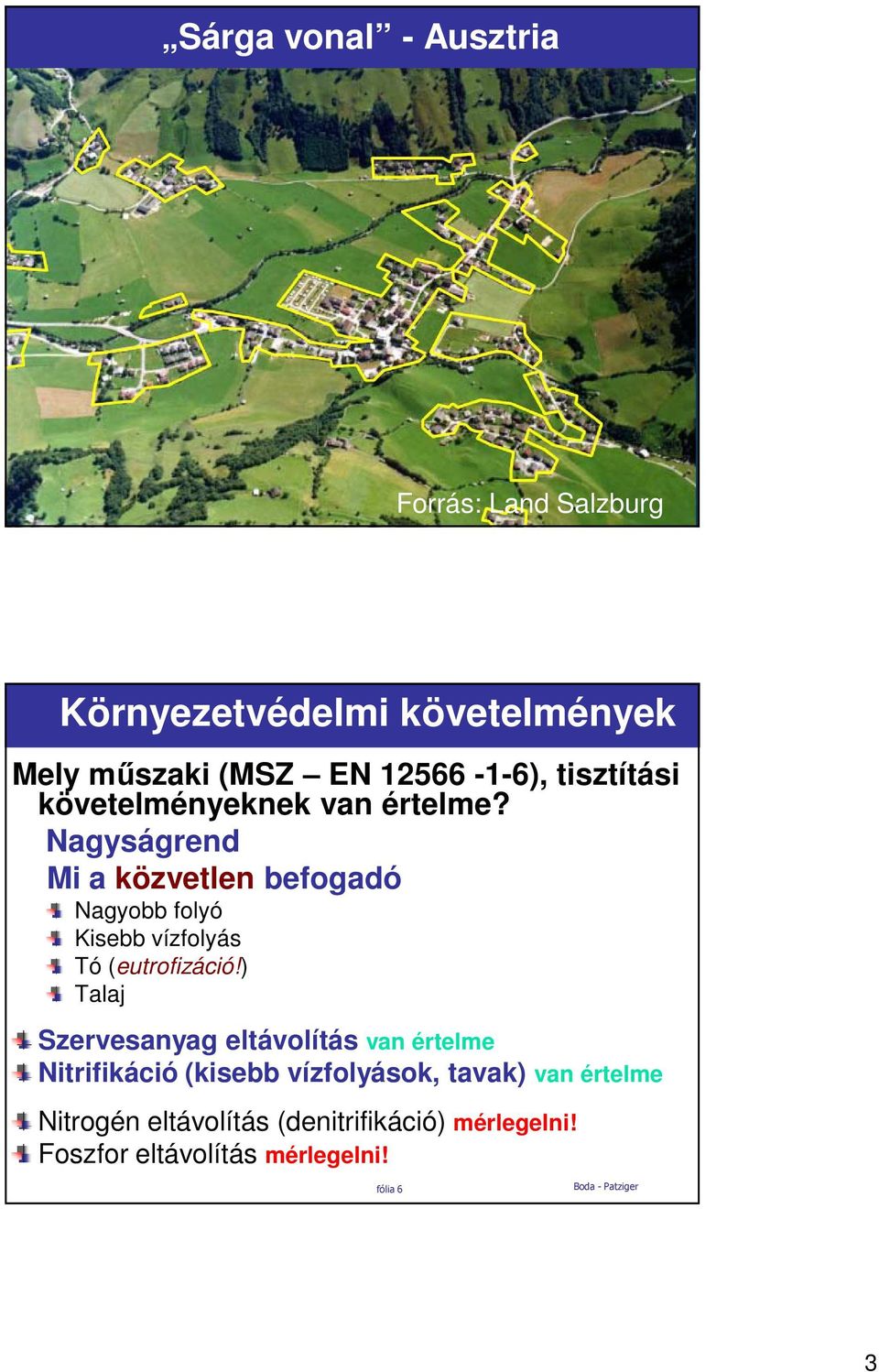

3 Sárga vonal - Ausztria fóliaforrás: 5 Land Salzburg Környezetvédelmi követelmények Mely mőszaki (MSZ EN ), tisztítási követelményeknek van értelme? Nagyságrend Mi a közvetlen befogadó Nagyobb folyó Kisebb vízfolyás Tó (eutrofizáció!) Talaj Szervesanyag eltávolítás van értelme Nitrifikáció (kisebb vízfolyások, tavak) van értelme Nitrogén eltávolítás (denitrifikáció) mérlegelni! Foszfor eltávolítás mérlegelni! fólia 6 3

Nagyságrend Mi a közvetlen befogadó Nagyobb folyó Kisebb vízfolyás Tó (eutrofizáció!

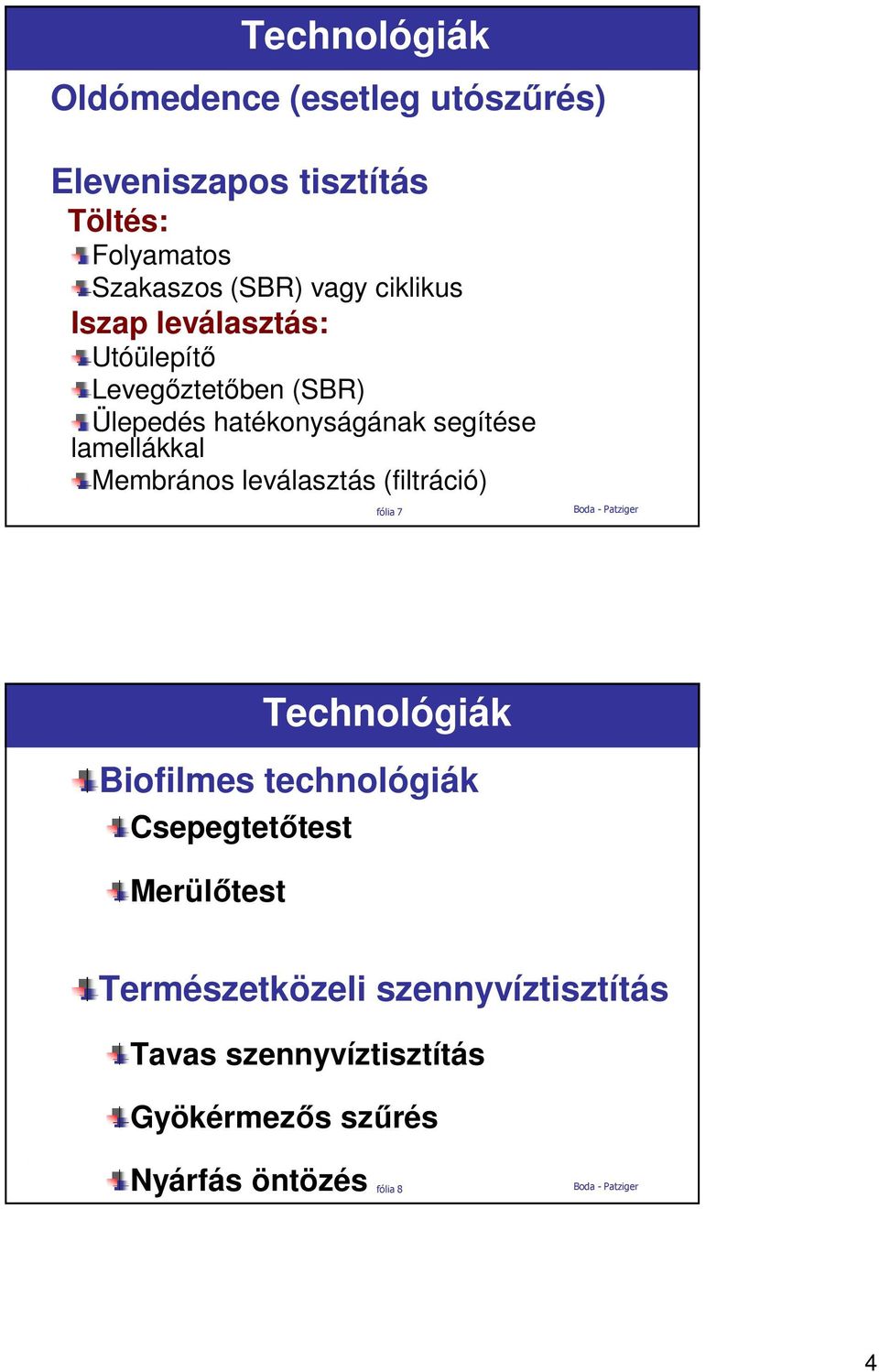

4 Technológiák Oldómedence (esetleg utószőrés) Eleveniszapos tisztítás Töltés: Folyamatos Szakaszos (SBR) vagy ciklikus Iszap leválasztás: Utóülepítı Levegıztetıben (SBR) Ülepedés hatékonyságának segítése lamellákkal Membrános leválasztás (filtráció) fólia 7 Technológiák Biofilmes technológiák Csepegtetıtest Merülıtest Természetközeli szennyvíztisztítás Tavas szennyvíztisztítás Gyökérmezıs szőrés Nyárfás öntözés fólia 8 4

lamellákkal Membrános leválasztás (filtráció) fólia 7 Technológiák Biofilmes technológiák Csepegtetıtest

5 Oldómedence Oldómedence + Elszivárogtató mezı Oldómedence + Átemelı + Elszivárogtató mezı Kálóczy, 2007 alapján fólia 9 Oldómedence OM + Átemelı + Homokszőrı + Elszivárogtató mezı OM + Átemelı + Homokszőrı + Elszivárogtató árok fólia 10 Kálóczy, 2007 alapján 5

Oldómedence OM + Átemelı + Homokszőrı + Elszivárogtató mezı OM +

6 Eleveniszapos tisztítás (folyamatos) (ATV/DVWK A 122, A 126 és A 131) Iszapkor 25 nap Szimultán aerob iszapstabilizáció Reaktortérfogat kb. 0,3 m³/le Szervesanyag eltávolítás Nitrifikáció és nitrogén eltávolítás (denitrifikáció) fólia 11 Eleveniszapos tisztítás (folyamatos) néhány LE kapacitás Befolyó szennyvíz fúvó Elfolyó Szimultán aerob iszapstabilizáció fólia 12 Utóülepítı 6

0,3 m³/le Szervesanyag eltávolítás Nitrifikáció és nitrogén eltávolítás (denitrifikáció) fólia

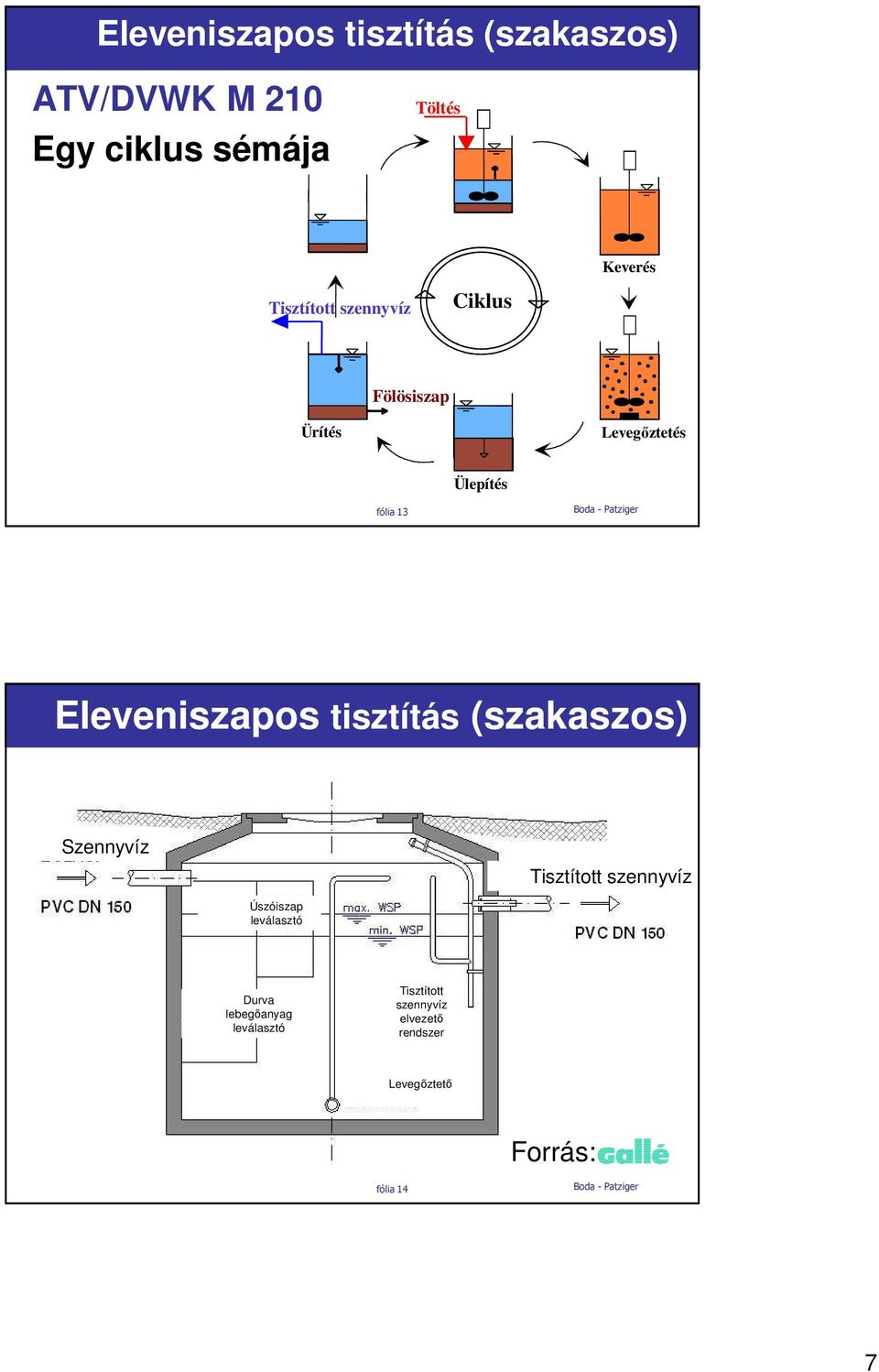

7 Eleveniszapos tisztítás (szakaszos) ATV/DVWK M 210 Egy ciklus sémája Töltés Keverés Tisztított szennyvíz Ciklus Fölösiszap Ürítés Levegıztetés Ülepítés fólia 13 Eleveniszapos tisztítás (szakaszos) Szennyvíz Tisztított szennyvíz Úszóiszap leválasztó Durva lebegıanyag leválasztó Tisztított szennyvíz elvezetı rendszer Levegıztetı Forrás: fólia 14 7

Eleveniszapos tisztítás (szakaszos) Szennyvíz Tisztított szennyvíz Úszóiszap

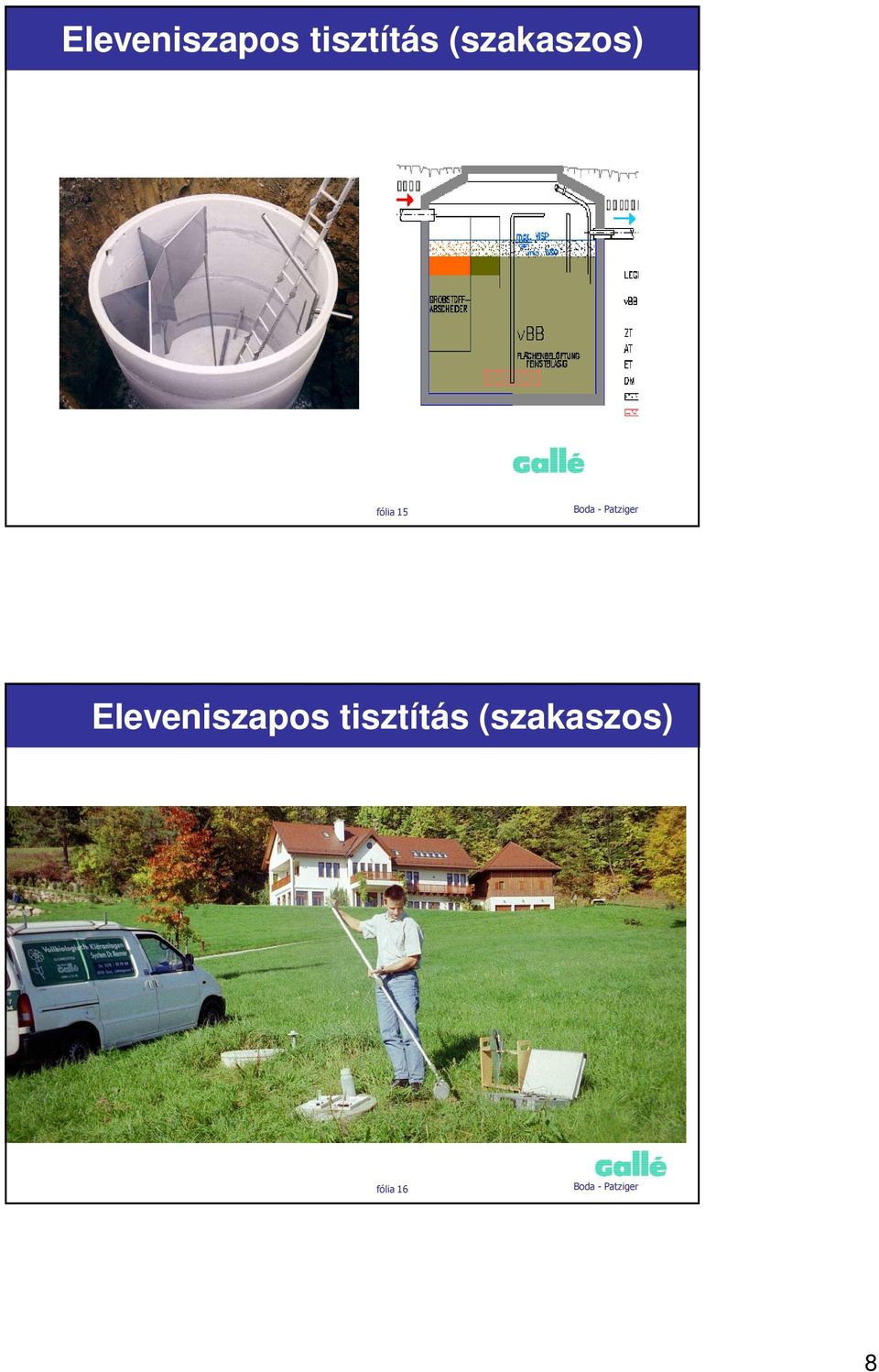

8 Eleveniszapos tisztítás (szakaszos) fólia 15 Eleveniszapos tisztítás (szakaszos) fólia 16 8

9 Eleveniszapos tisztítás (szakaszos) 800 LE fólia 17 Eleveniszapos tisztítás (szakaszos) 800 LE Mürzsteg (Ausztria) fólia 18 9

10 Lebegıtestes eljárás Nagy fajlagos felület fólia 19 Forrás: W. Hirsch Kleinkläranlagen Lamellás szeparáció Mőködési séma lamella Ülepedés iszap elvétel fólia 20 10

11 Lamellás szeparáció fólia 21 Membrános szeparáció Szeparáció - mikrofiltráció (< 0,001 mm) Elınyök: Lebegıanyag mentes, jó minıségı elfolyó szennyvíz Baktériumok, csírák, és részben vírusok visszatartása kvázi steril elfolyó víz A tisztított szennyvíz közvetlen újrahasznosítása lehetséges fólia 22 11

elfolyó szennyvíz Baktériumok, csírák, és részben vírusok visszatartása

12 Membrános szeparáció fólia 23 Csepegtetıtest Forrás: TLMNU fólia 24 12

13 Merülıtárcsa fólia 25 Merülıtárcsa 600 LE fólia 26 13

14 Merülıtárcsa fólia 27 Forrás: Bionet Tavas szennyvíztisztítás DWA-A A 201 (2005) Ülepítıtó Elıtisztítási fokozatként is Iszap leválasztása tárolása és rothasztása (hideg) Nem levegıztetett tó Levegıztetett tó Biológiai szennyvíztisztítás Kisebb falvak, házcsoportok Nagy területigény, Alkalmazás: LE BOI5,60 = 1000 LE - ig A levegıztetés növeli a tisztítási hatásfokot Alkalmazás LE BOI5,60 = 5000 LE ig Utótisztító (szépítı) tó Szennyvíz hozam csúcsok kiegyenlítése és csillapítása Érzékeny befogadóknál Szigorú vízminıségi követelmények fólia 28 14

házcsoportok Nagy területigény, Alkalmazás: LE BOI5,60 = 1000 LE - ig A levegıztetés növeli a tisztítási hatásfokot Alkalmazás LE BOI5,60

15 Tavas szennyvíztisztítás KÖVA Zrt. nagykırösi szennyvíztisztító telep fólia 29 Tavas szennyvíztisztítás KÖVA Zrt. nagykırösi szennyvíztisztító telep fólia 30 15

16 Tavas szennyvíztisztítás Levegıztetı tó KÖVA Zrt. nagykırösi szennyvíztisztító telep fólia 31 Tavas szennyvíztisztítás Levegıztetı és ülepítı tó KÖVA Zrt. nagykırösi szennyvíztisztító telep fólia 32 16

szennyvíztisztítás Levegıztetı és ülepítı tó KÖVA

17 Tavas szennyvíztisztítás Komposztáló KÖVA Zrt. nagykırösi szennyvíztisztító telep fólia 33 Tavas szennyvíztisztítás Levegıztetı tó Prügg Trautenfels (Ausztria) Tartózkodási idı = 4-5 d fólia 34 17

Tavas szennyvíztisztítás Levegıztetı tó Prügg

18 Tavas szennyvíztisztítás Ülepítı tó Prügg Trautenfels (Ausztria) fólia 35 Gyökérmezıs szőrı (ATV/DVWK A 262) Elıtisztítás szükséges (maximum 40 gboi 5 /LE.d) Vastagság > 0,5-0,8 m Megfelelı szemeloszlás d 10 /d 60; kötött talaj hányad < 5% Fajlagos felület > 5 m²/le Minimális felület > 20 m² Alacsony hımérsékleti tartomány problémát jelent (téli üzem) fólia 36 18

d) Vastagság > 0,5-0,8 m Megfelelı szemeloszlás d 10 /d 60; kötött talaj hányad < 5%

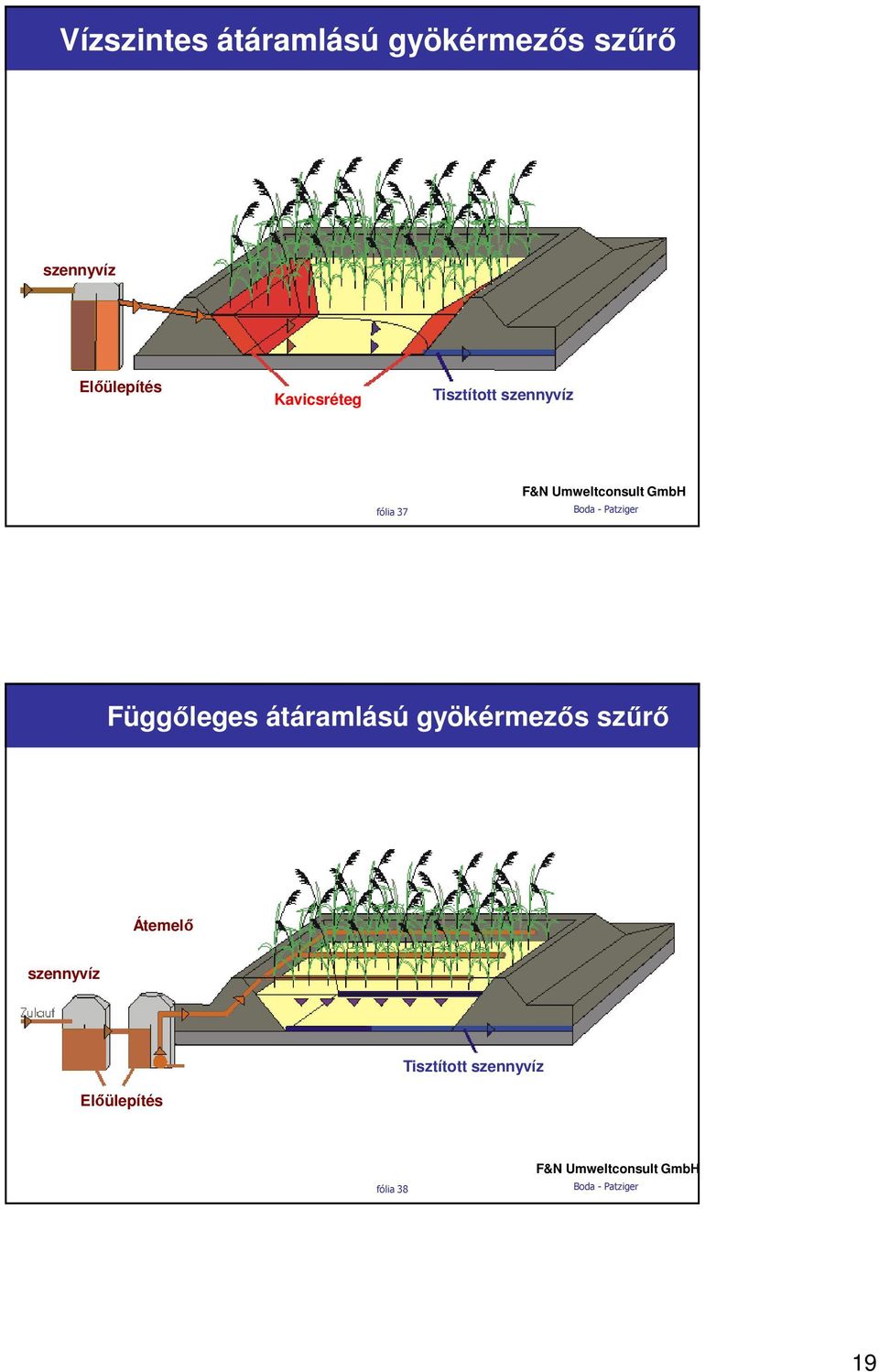

19 Vízszintes átáramlású gyökérmezıs szőrı szennyvíz Elıülepítés Kavicsréteg Tisztított szennyvíz fólia 37 F&N Umweltconsult GmbH Függıleges átáramlású gyökérmezıs szőrı Átemelı szennyvíz Tisztított szennyvíz Elıülepítés fólia 38 F&N Umweltconsult GmbH 19

GmbH Függıleges átáramlású gyökérmezıs szőrı Átemelı szennyvíz

20 Gyökérmezıs szőrı fólia 39 Gyökérmezıs szőrı Szügy fólia 40 Kálóczy,

21 Nyárfás öntözés Pl.: Aparhant Tenk Átvéve: Szilágyi F.-tıl fólia 41 Nyárfás öntözés Tenk fólia 42 21

22 Nyárfás öntözés Tenk fólia 43 Tenk Nyárfás öntözés fólia 44 22

23 Nyárfás öntözés fólia 45 Kálóczy, 2007 Elfolyó szennyvíz minıségek Gyakoriság eloszlás elfolyó KOI LE Gyakoriság eleveniszapos gyökérmezıs egyéb KOI [mg/l] fólia 46 23

24 Elfolyó szennyvíz minıségek Gyakoriság eloszlás elfolyó NH4 - N LE Gyakoriság eleveniszapos gyökérmezıs egyéb NH4 - N [mg/l] fólia 47 Elfolyó szennyvíz minıségek Gyakoriság eloszlás elfolyó NO3 - N LE eleveniszapos gyökérmezıs Gyakoriság egyéb NO3 - N [mg/l] fólia 48 24

25 Regionális szennyvíztisztító Iváncsa néhány ezer LE fólia 49 Regionális szennyvíztisztító Utóülepítık Eleveniszapos medence fólia 50 25

26 Regionális szennyvíztisztító Rec. N - Rec. A = 2x 25 m 2 = 50 m 2 A eff = 40 m 2 Q Q+Q RS Q RS fólia 51 Összefoglalás A kistelepülések szennyvíztisztítási módszerének a kiválasztásának alapja az átgondolt és pontos koncepció Kis szennyvíztisztítók technológiájuk alapján: Oldómedencék (esetleg utótisztítással) Eleveniszapos Fixfilmes Természetközeli Technológia kiválasztása: helyi viszonyok, költségek alapján Határértékek megállapításánál fontos a szennyvíztisztítókat nagyság fóliaszerint 52 differenciálni 26

27 MaSzeSz, Lajosmizse Kis szennyvíztisztítók technológiái - példák Patziger Miklós és Boda János MaSzeSz fólia 53 27
