1 BUDAPESTI MŰSZAKI ÉS GAZDASÁGTUDOMÁNYI EGYETEM Vegyészmérnöki és Biomérnöki Kar Alkalmazott Biotechnológia és Élelmiszertudományi Tanszék Vegyipari és Biomérnöki Műveletek Szennyvíztisztítási biotechnológia Dr. Bakos Vince, Dr. Tardy Gábor Márk Az előadás anyagban Dr. Jobbágy Andrea által összeállított tananyagok is megjelennek

2 Az eleveniszapos szennyvíztisztítás Szerves anyag (szén) Nitrogén, foszfor Tisztítandó szennyvíz Kémiai kezelés Utóülepítő Előülepítő Eleveniszapos bioreaktor Tisztított elfolyó Nyersiszap Fölösiszap

3 I. A biológiai bonthatóság fogalma és környezetvédelmi jelentősége

4 Mi a szennyvíz? Wastewater hulladék víz Abwasser kilépő víz Kommunális Ipari

5 A szennyvizek két alaptípusa Kommunális Szervesanyag tartalom főleg biológiailag bontható N-tartalom: főleg NH 4 -N P-tartalom: PO 4 -P és szerves P Ipari Szervesanyag tartalom függ az ipartól N-tartalom függ az ipartól P-tartalom függ az ipartól

6 Biodegradáció fogalma mértéke Biodegradáció: egy szerves vegyület biológiai átalakítása egy másik vegyületté a lebontás (dekompozíció) irányában Mineralizáció: eredménye CO 2, H 2 O, szervetlen anyagok (pl.: ammónia) és elszaporodott biomassza (oldott szerves szén nem marad) Elfogadható bonthatóság: az anyag elveszíti környezetre káros hatását (pl.: habzás, mérgező tulajdonság) Primer / részleges / teljes bonthatóság

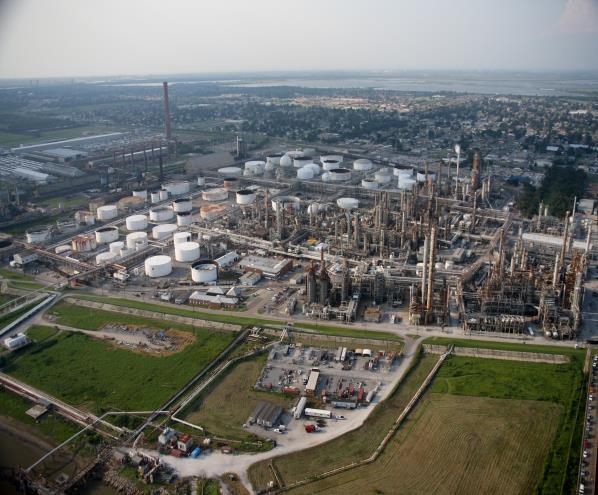

7 Szennyvíz és hatása a befogadóban Kommunális Jól biodegradálható szervesanyagok (O 2 fogyasztás) Tisztítás Tisztítás Ipari Jól vagy rosszul biodegradálható szervesanyagok (felhalmozódik) M Befogadó Biodegradálható: mikroorganizmusok által bontható

8 Eutrofizáció / Vízvirágzás

9 II. A biodegradációt befolyásoló tényezők

10 Főbb befolyásoló tényezők Biodegradálandó anyag Másik szubsztrát szerepe (kometabolízis) Mikroorganizmus, mikroflóra Környezet Technológia (pl. bioreaktor elrendezés)

11 Irányított biodegradáció: Mikroorganizmusok szuszpendálva: eleveniszap : iszappehely akár 1000 μm : baktérium 0,5-5 μm Pl.: szennyvíz Pl.: tisztított víz

12 III. A szennyvíz minősége és az elfolyó tisztított vízre vonatkozó követelmények

13 Az eleveniszapos szennyvíztisztítás Szerves anyag N, P Tisztítandó szennyvíz Kémiai kezelés Utóülepítő Előülepítő Eleveniszapos bioreaktor Tisztított elfolyó Nyersiszap Fölösiszap

14 Befolyó szennyvízminőségi paraméterek Paraméter min max átlag Tartósság 80 % 90 % Koncentráció [mg/l] KOI tot KOI oldott BOI TSS TSS volat. 35,4 86,7 70,8 - - NH 4 -N 8,4 43,4 28,4 36,9 39,3 TKN 15,1 61,2 39,2 49,3 53 TN 17,3 61,8 39,8 - - TP 2,1 7,9 5 6,1 6,4

15 A szervesanyag tartalomra jellemző paraméterek KOI - kémiai oxigén igény : A vízben lévő szerves anyag teljes kémiai oxidációjához szükséges oxigén mennyisége [mg O 2 /l szennyvíz] Meghatározás (MSZ 260/16-82 szabvány szerint): kénsavas közegben, katalizátor jelenlétében, a mintát ismert mennyiségű kálium-dikromát (oxidálószer) oldattal forraljuk, miközben a szerves anyagok oxidálódnak. A kálium-dikromát felesleget vas(ii)-ammónium-szulfát oldattal titráljuk vissza ferroin-indikátor jelenlétében. BOI biokémiai oxigén igény: A vízben levő szerves anyagok baktériumok által, adott idő alatt, adott hőmérsékleten történő aerob oxidációjához szükséges oxigén mennyisége [mg O 2 /l szennyvíz] Meghatározás (respirometriás módszerrel): A műszer regisztrálja a mérőedények gázterének a mintában biodegradációt végző biomassza O 2 fogyasztása miatti nyomás változását. (A keletkező CO 2 -ot NaOH pasztillával nyeletjük el).

16 KOItot (mg/l) Egy szennyvíztisztító telep befolyó KOI értékeinek időbeli alakulása Dátum

17 Befolyó KOI hisztogram 0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% < >550 Tartósság Gyakoriság KOItot koncentráció (mg/l) Gyakoriság Tartósság átlag

18 28/2004 (XII.25) KvVM rendelet A szennyvizek befogadóba való közvetlen bevezetésére vonatkozó, vízminőségvédelmi területi kategóriák szerint meghatározott kibocsátási határértékek Kategória Paraméter I. Balaton és vízgyűjtője közvetlen befogadói II. Egyéb védett területek befogadói III. Időszakos vízfolyás befogadó IV. Általános védettségi kategória befogadói KOI (mg l -1 ) BOI 5 (mg l -1 ) NH 4 -N (mg l -1 ) TIN (mg l -1 ) TN (mg l -1 ) TP (mg l -1 ) TSS (mg l -1 )

19 A tisztított szennyvízzel szemben támasztott követelmény Általánosan: a szennyvizet annyira kell megtisztítani, hogy a környezetben károsodást ne okozzon, a természetes tisztító kapacitás a folyamatot befejezze. Specifikusan: eleget kell tenni a megállapított határértékeknek.

20 IV. Az eleveniszapos szennyvíztisztítási technológia

21 Az eleveniszapos szennyvíztisztítás Szerves anyag N, P Tisztítandó szennyvíz Kémiai kezelés Utóülepítő Előülepítő Eleveniszapos bioreaktor Tisztított elfolyó Nyersiszap Fölösiszap

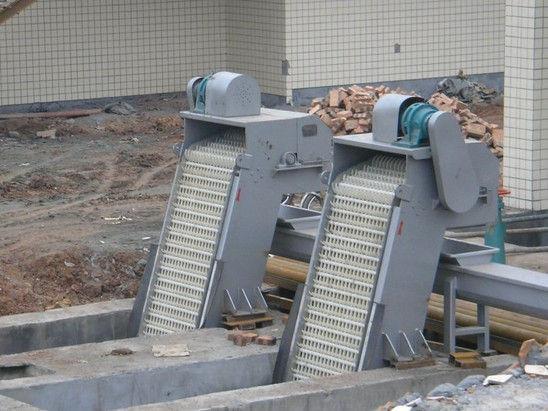

22 Rács

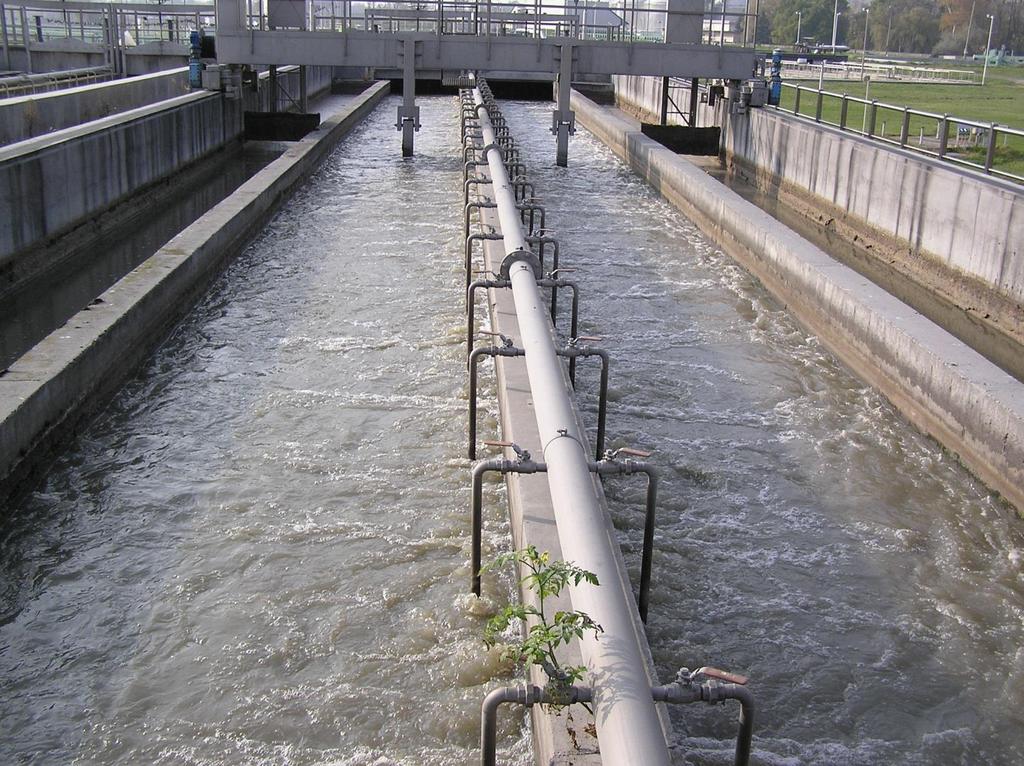

23 Homokfogó

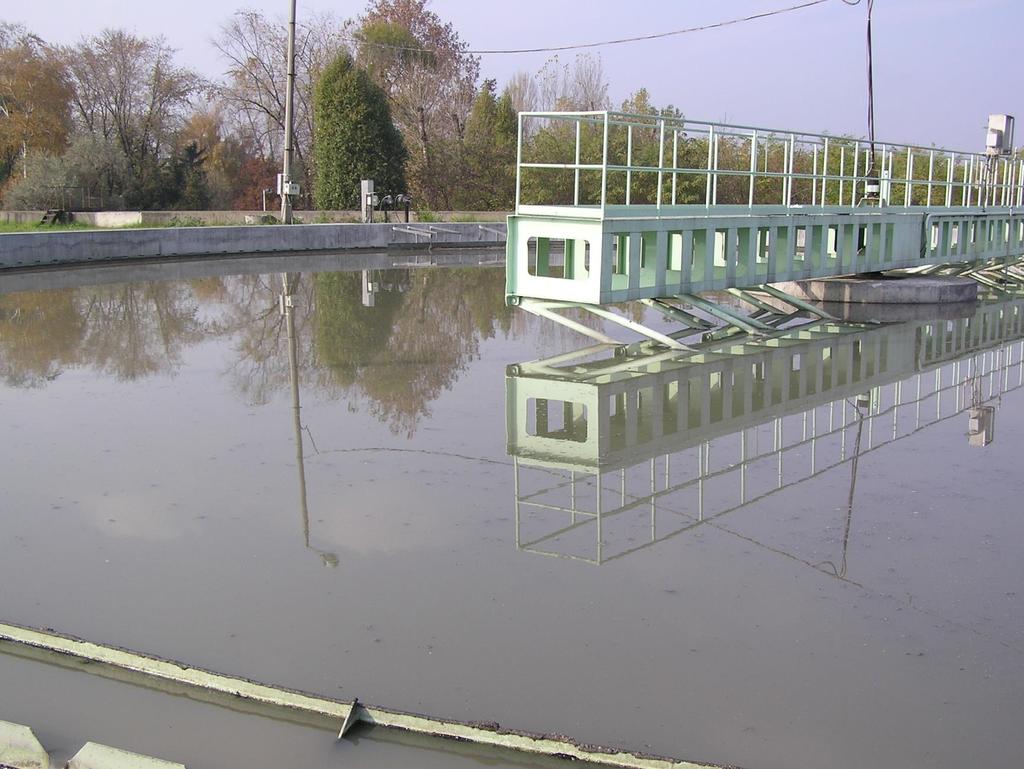

24 Előülepítő (Dorr-típus)

25 Előülepítő (Dorr-típus)

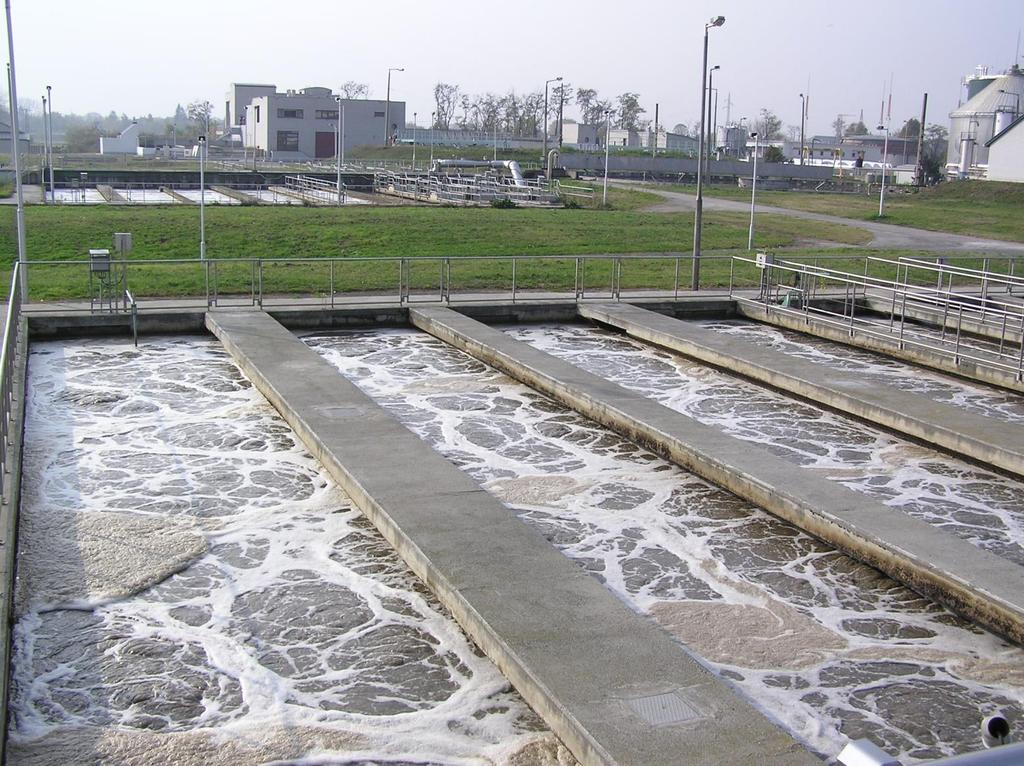

26 Biológiai fokozat (eleveniszapos medencék)

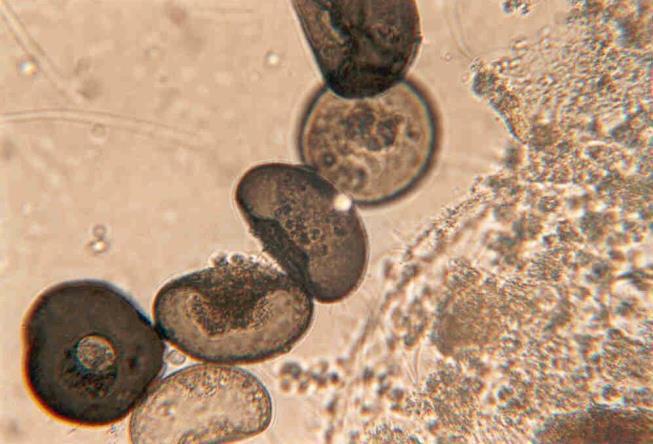

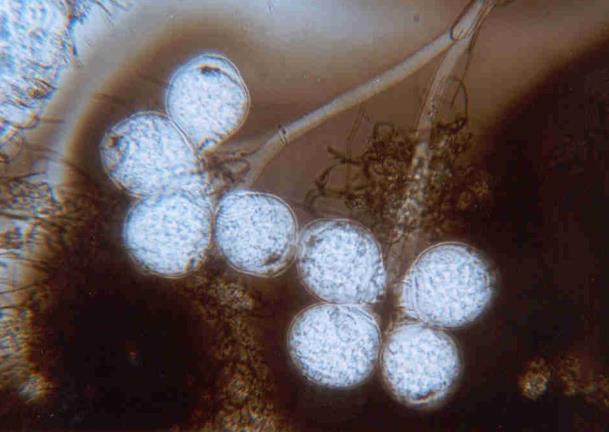

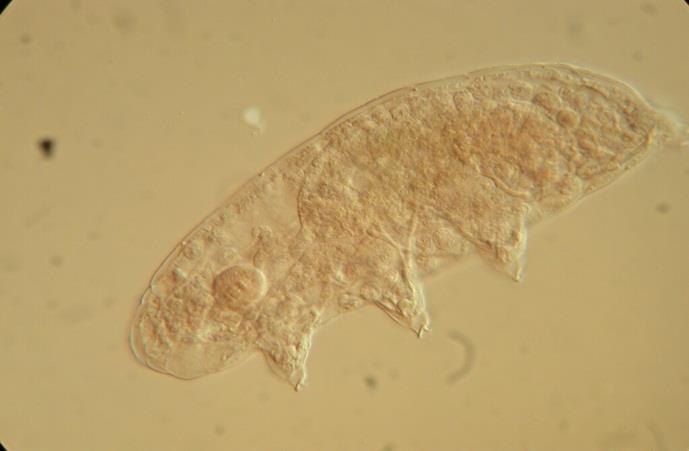

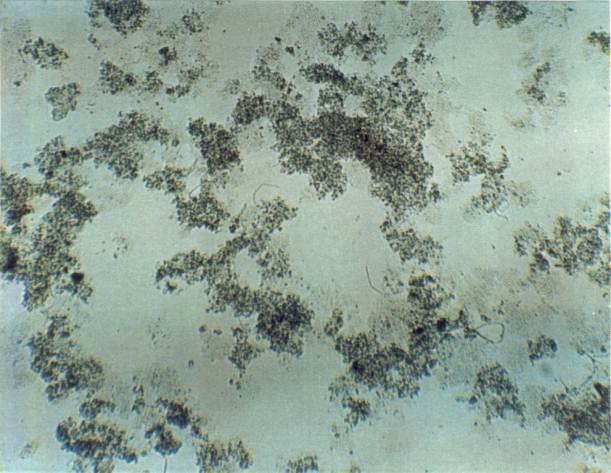

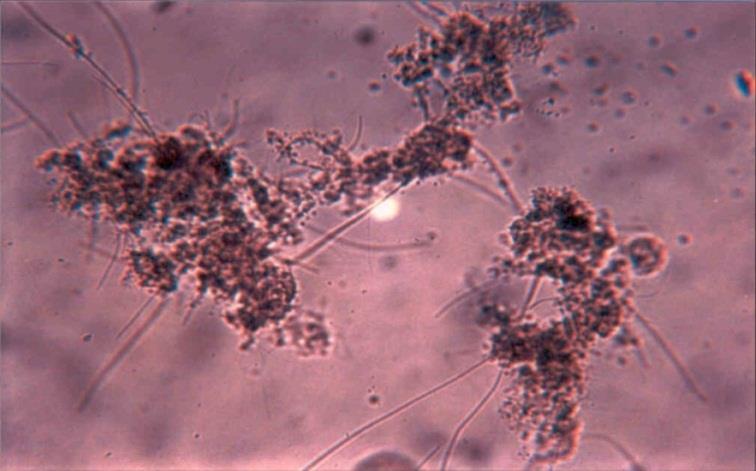

27 Eleveniszap mikroszkópos képe

28 Monod kinetika a nem toxikus anyagokra m Fajlagos növekedési sebesség: m = m max K S S + S m max m max 2 Szimulációs modellek alapja K S Szervesanyag koncentráció (S)

29 Monod kinetika a nem toxikus anyagokra dx dt = m X ahol : x mikroorganizmusok koncentrációja [g/l] μ fajlagos növekedési sebesség [d -1 ] Fajlagos növekedési sebesség: m = m max K S S + S ahol : μ max maximális fajlagos növekedési sebesség [d -1 ] S szubsztrát koncentráció [mg/l] K S féltelítési koefficiens [mg/l]

30 Az eleveniszapos szennyvíztisztítás Szerves anyag N, P Tisztítandó szennyvíz Kémiai kezelés Utóülepítő Előülepítő Eleveniszapos bioreaktor Tisztított elfolyó Nyersiszap Fölösiszap

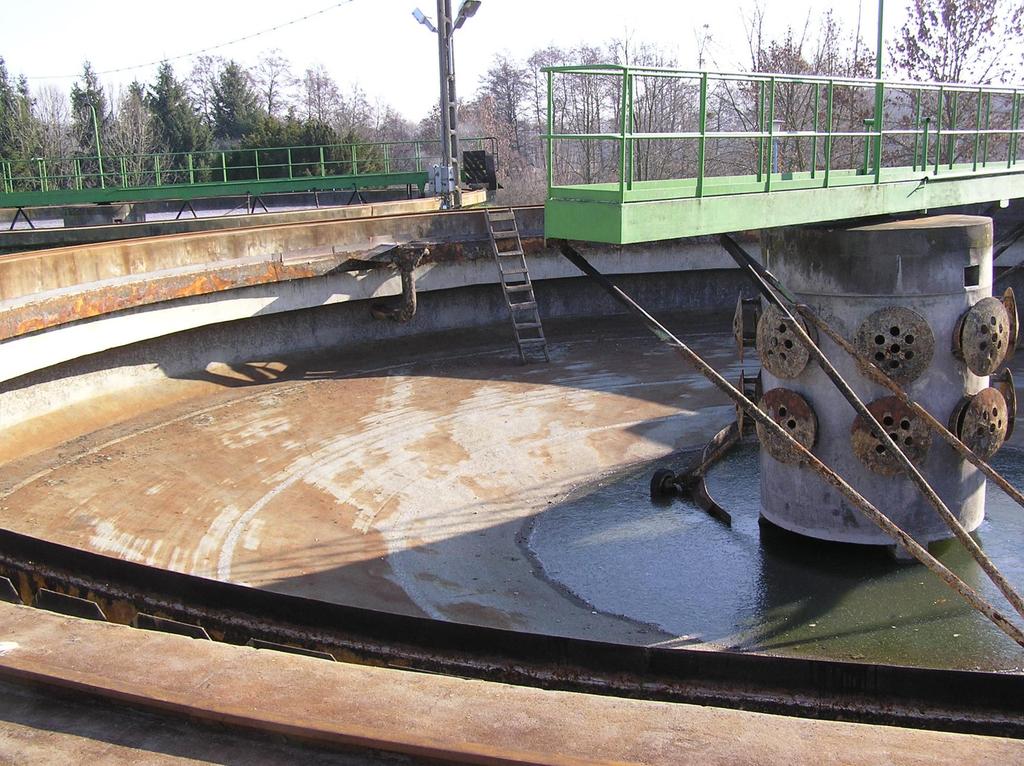

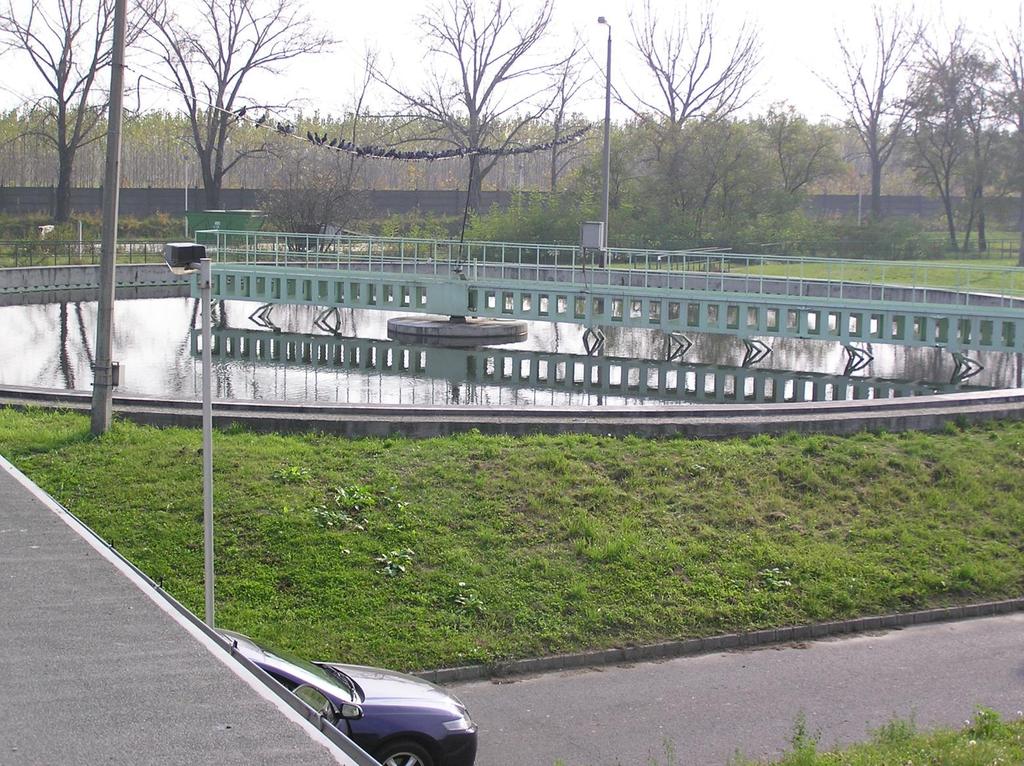

31 Utóülepítő (Dorr-típus)

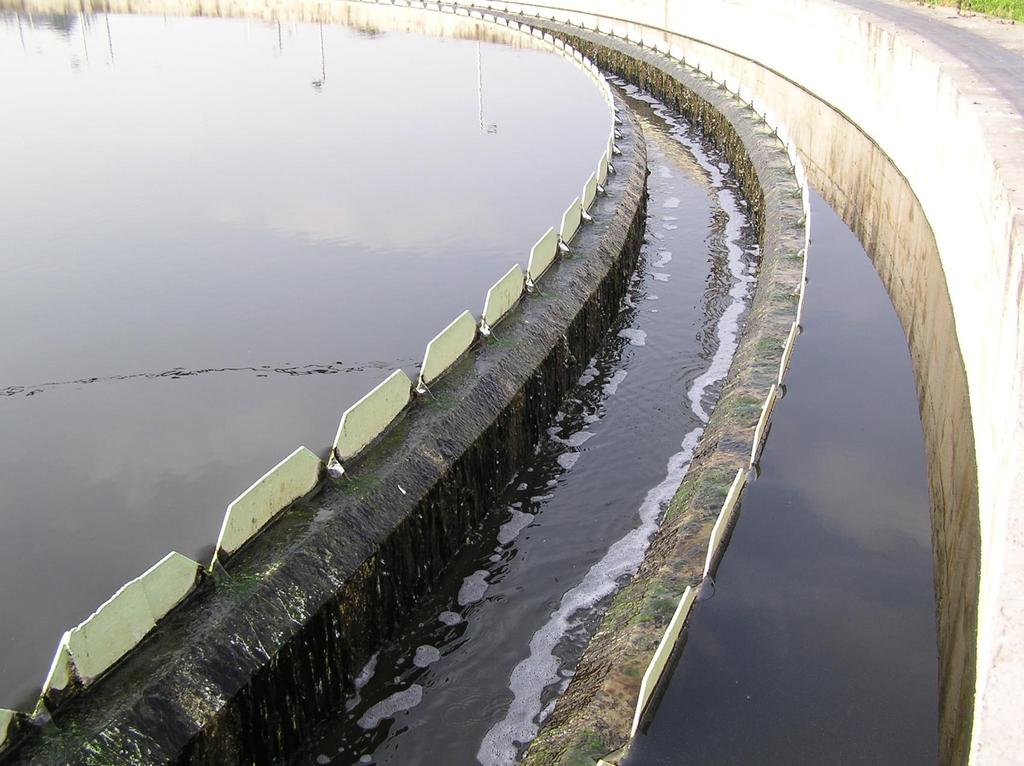

32 Tisztított szennyvíz

33 Az eleveniszapos rendszer mint módosított kemosztát Befolyó szv. Q tfáram Vx összes biomassza menny. Eleveniszapos bioreaktor Tisztított elfolyó, Q tfáram, TSS elf lebegőanyag konc. Utóülepítő Hidraulikai tartózkodási idő (csak a vízfázis) HRT h= V m m Q h Hydraulic Retention Time 3 3 Iszaprecirkuláció Iszapkor (iszap tart. idő, iszapfázis) SRTd = X kg V m 3 3 m kg V m X d Sludge Retention Time, sludge age Fölösiszap, Q F tfáram, x F iszapkonc. Vµx összes biomassza elvétel (szaporulat) 1 = = m Q F X F V X + Q TSS elf

34 Iszapkor definíciója, az eleveniszapos rendszer stabil működésének feltétele 1 1 m d SRTd = X kg V m 3 3 m kg Iszapelvétel d Rendszerbeli biomassza mennyisége Fajlagos mikroba növekedési sebesség Azaz szükséges feltétel: m A 1 SRT µ A : autotróf fajlagos növ. sebesség (a számomra szükséges leglassabban növekedő mikrobához kell igazítani).

35 Nyers szennyvíz Az eleveniszapos szennyvíztisztítás folyamata (víztisztítási és szennyvíziszap kezelési vonal) Homokés zsírfogó Rács Zsír Előülepítő Rácsszemét Rothasztók Biológia Kiszállítás: hulladéklerakó Utóülepítő Tisztított szennyvíz Homok Kiszállítás: hulladéklerakó Vagy helyben fertőtlenítés + Értékesítés (építőanyag) Nyers iszap Gravitációs elősűrítés Elősűrített kevertiszap (5-7 % sz.a. tart.) Gépi elősűrítés Anaerob rothasztás (mezofil vagy termofil) Fölösiszap (kb. 1% sz.a. tart.) Biogáz (CH4+CO2) Rothasztott iszap Kiszállítás: víztelenített Villamos- és hőenergia Víztelenítés rothasztott iszap (26-28% sz.a.tart.)

36 Szalagszűrő prés

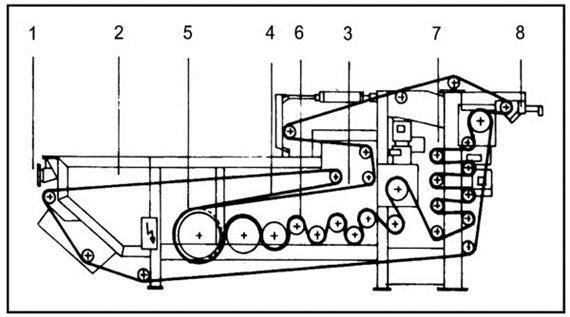

37 Szalagszűrő prés

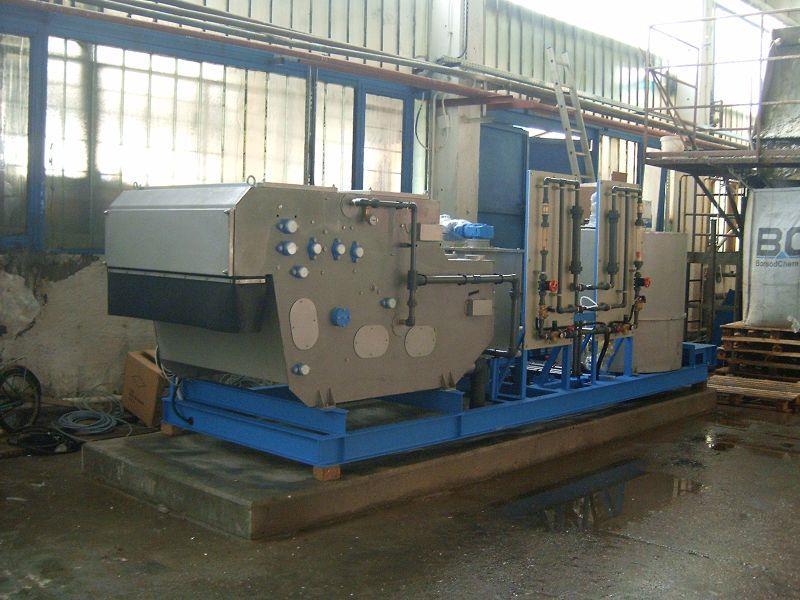

38 Dekanter centrifuga

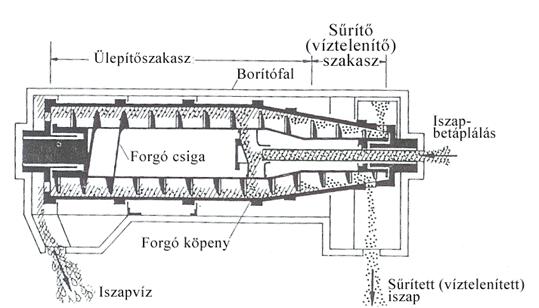

39 Dekanter centrifuga

40 Anaerob rothasztó

41 Gáztároló

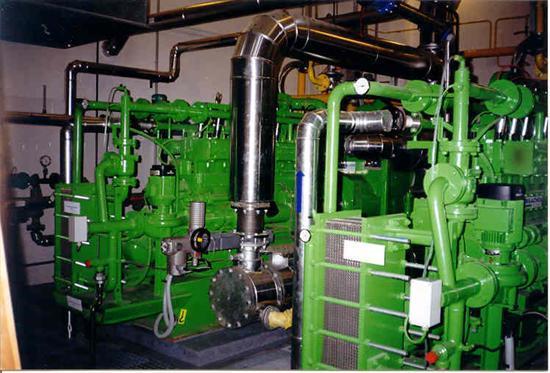

42 Gázmotor

43 V. Budapest szennyvíz elvezetése és tisztítása

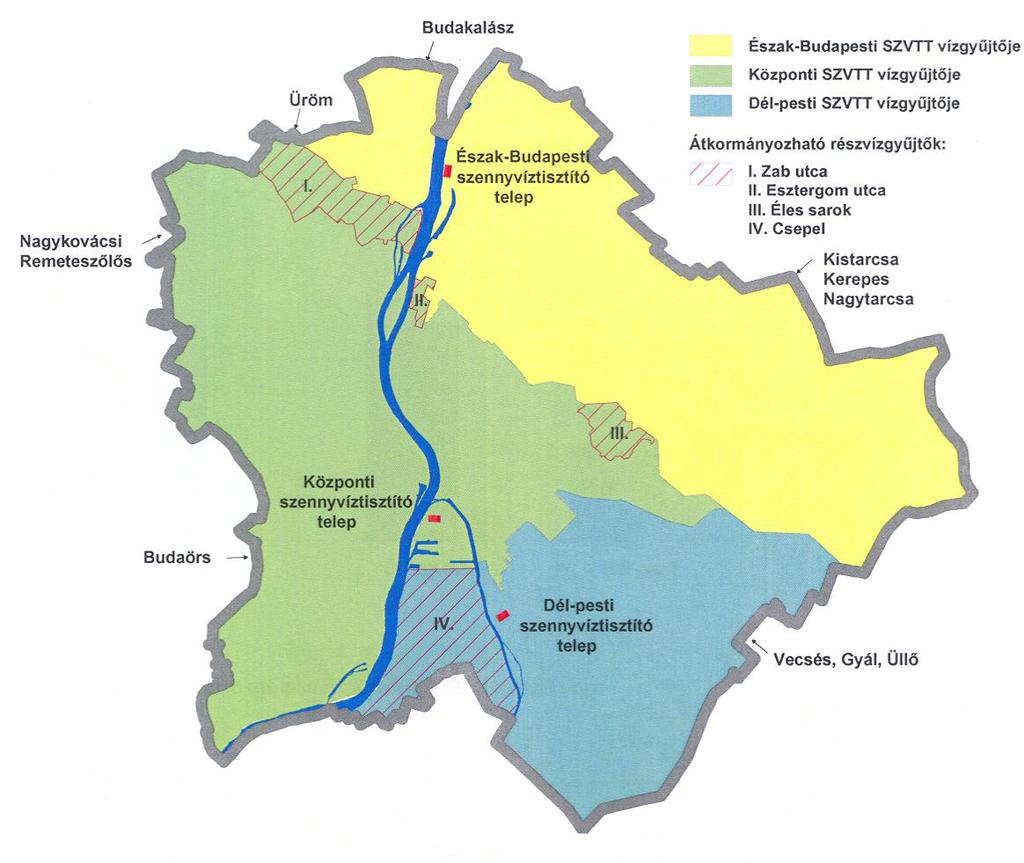

44 Budapest szennyvíztisztító telepei Duna 2500 m3/s Ráckevei-Soroksári Duna-ág 25 m3/s

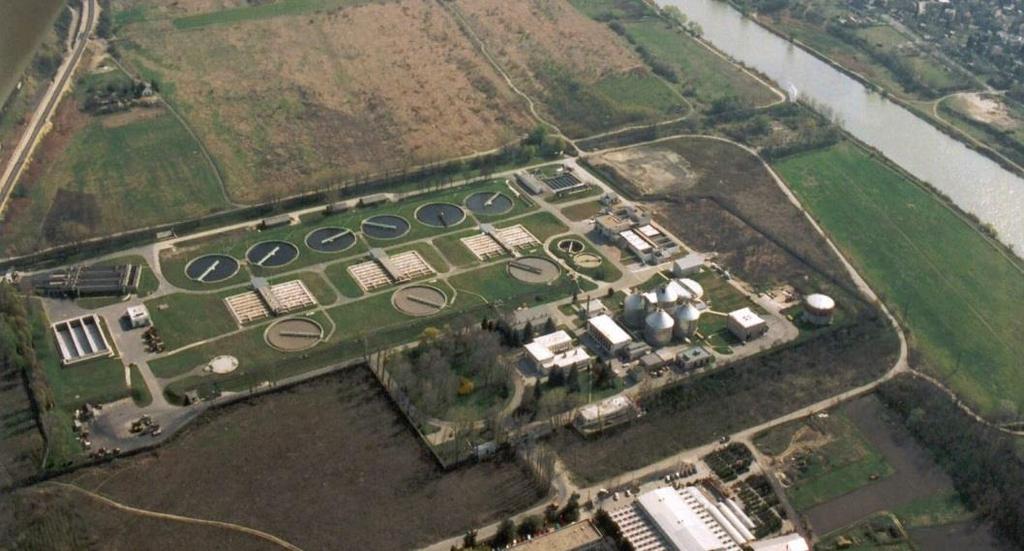

45 Dél-pesti Szennyvíztisztító Telep Befolyó szennyvíz mennyisége: ~ m 3 /d (1966)

46 Észak-pesti Szennyvíztisztító Telep Befolyó szennyvíz mennyisége: ~ m 3 /d (1986)

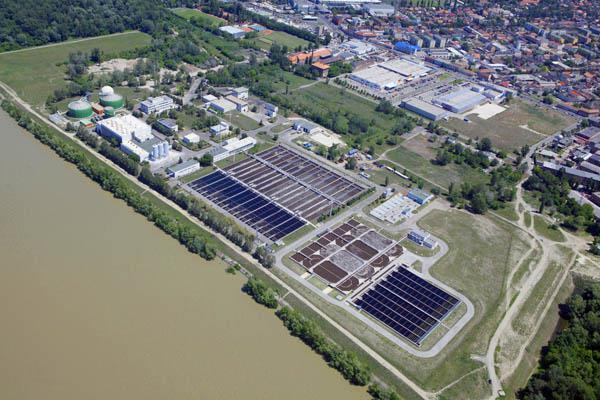

47 Budapesti Központi Szennyvíztisztító Telep Befolyó szennyvíz mennyisége: ~ m 3 /d (2010)

48 VI. Biológiai nitrogén eltávolítás

49 A biológiai nitrogéneltávolítás lépései Ammonifikáció: szerves N Nitrifikáció: ammónia-n Denitrifikáció: nitrát-n ammónia-n nitrát-n nitrogén gáz

50 Nitrifikáció és denitrifikáció Nitrifikáció Lassan szaporodó mikroorganizmusok NH 4+ + oxigén NO 3 - Denitrifikáció Szerves C-forrás + NO 3 - Fakultatívan anaerob mikroorganizmusok N 2 gáz

51 A tisztítandó szennyvíz nitrogén tartalma TN = NH 4 -N + szerves N = TKN az oxidált szervetlen N formák (NO 3- és NO 2- ) mennyisége általában elhanyagolható szerves N TN ~ % szennyvízfüggő, csatornafüggő, hőfokfüggő

52 Nitrifikáció NH ,5 O 2 Nitrosomonas NO H + + H 2 O KJ NO ,5 O 2 Nitrobacter NO KJ NH O 2 Lassan szaporodó mikroorganizmusok NO H + + H 2 O KJ Nagy oxigén igény Kis μ érték Nagy rendszerbeli tartózkodási idő igény

53 Az autotófok (A) növekedése m Aval = m A K NH S NH + S NH K OA S O + S O μ A-val μ A S NH K NH K OA = nitrifikáló mikroorganizmusok valós fajlagos növekedési sebessége (1/d) = nitrifikáló mikroorganizmusok maximális fajlagos növekedési sebessége (1/d) = ammónia-n koncentráció (mg/l) = ammónia-n-re vonatkoztatott féltelítési állandó (mg/l) = oldott oxigénre vonatkoztatott féltelítési állandó (mg/l)

54 A nitrifikációs hatékonyság ph függése

55 Nitrifikálók szaporodási sebességének hőfokfüggése 1.8 Autotrófok maximális fajlagos szaporodási sebessége (1/nap) Hőfok ( C)

56 Nitrifikációt gátló anyagok Gátló vegyületek (pl.) Allil-alkohol Allil-izotiocianát Benztiazol-diszulfid Szén-diszulfid Kloroform o-krezol 2,4 Dinitrofenol Ditio-oxamid Etanol Metil-izotio-cianát Fenol Na-metil-ditio-karbamát 75%-os inhibíciót eredményező koncentráció (ppm) 19,5 1, , , ,8 5,6 0,9

57 Denitrifikáció Szerves C-forrás + NO 3 - Fakultatívan anaerob mikroorganizmusok N 2 gáz Oxigén távollétében Denitrifikálható szénforrás igény

58 Denitrifikáció: megfelelő C-forrás igény Oldott szervesanyag Nehezen biodegradálható szervesanyag Nem biodegradálható lebegőanyag Tisztítandó szennyvíz

59 Biológiai nitrogéneltávolítás utódenitrifikációval pót C Tisztítandó szennyvíz (C-forrás és NH 4 + NO 3 - N 2 NO 3 - N 2 Utóülepítő Tisztított szennyvíz NH 4+ ) Nitrifikáló tér Denitrifikáló tér Levegő Levegő Iszap-recirkuláció Utódenitrifikációnál pótszénforrás adagolása szükséges Fölösiszap elvétel

60 Biológiai nitrogéneltávolítás elődenitrifikációval NO 3- - recirkuláció Tisztítandó N 2 szennyvíz (C-forrás és NO - 3 N NH NO - 3 Utóülepítő Tisztított szennyvíz NH 4+ ) Denitrifikáló tér Nitrifikáló tér Levegő Iszap-recirkuláció Fölösiszap elvétel

61 Biológiai nitrogéneltávolítás kombinált elő- utódenitrifikációval pót C NO 3- - recirkuláció Tisztítandó szennyvíz (C-forrás és N 2 NO - 3 N NH NO - 3 N 2 NO 3 - N 2 Utóülepítő Tisztított szennyvíz NH 4+ ) Denitrifikáló tér Nitrifikáló tér Denitrifikáló tér Levegő Levegő Iszap-recirkuláció Fölösiszap elvétel Utódenitrifikációnál pótszénforrás adagolása szükséges
