Szolár technológia alkalmazása a szennyvíziszap kezelésben. Szilágyi Zsolt szennyvízágazati üzemvezető Kiskunhalas, 2018.December 07.

Átírás

1 Szolár technológia alkalmazása a szennyvíziszap kezelésben Szilágyi Zsolt szennyvízágazati üzemvezető Kiskunhalas, 2018.December 07.

2

3 A Kiskunhalasi Szennyvíztisztító telep tervezési alapadatai: A Kiskunhalasi Szennyvíztisztító telep bemutatása Tervezett hidraulikai tisztítási kapacitás: A tisztítási technológia SBR rendszerű 4290 m 3 /nap, LEÉ Nyers szennyvíz átlagos mennyisége (2017): 3066 m 3 /nap (71%), LEÉ (79%) Szippantott szennyvíz kapacitás: 132 m 3 /nap Szippantott szennyvíz mennyisége(2017): 24 m 3 /nap A tisztított szennyvíz hatósági előírásai kibocsátott szennyvíz adatok: ph: 6,5 9 7,6 KOI (mg/l.): BOI (mg/l.): Ammónium Nitrogén (mg/l.): 10 1,2 Összes Nitrogén (mg/l.): 50 9,3 Összes szervetlen Nitrogén (mg/l.): 40 3,9 Összes Foszfor (mg/l.): 5 1,0 Szerves oldószer extrakt (mg/l.): 15 2,4 Összes lebegőanyag (mg/l.): 35 15

4 Általános ismeretek A Szennyvíztisztító telep műtárgyai: Szennyvíztisztító telepi átemelő Mechanikai előtisztító műtárgy Biológiai tisztító műtárgyak(sbr medencék) Fúvógépház Gravitációs iszapsűrítő Vegyszer előkészítés adagolás, iszapcentrifuga helyiség Szolár Szárított iszaptároló Havária iszaptároló Záportározók Klórozó épület és fertőtlenítő medence Parshall elfolyó tisztított szennyvíz mérőműtárgy Technológiai és szociális kezelőépület Raktárak, garázsok

5 Általános ismeretek Iszapkezelés a Kiskunhalasi Szennyvíztisztító telepen: Fölösiszap elvétel szivattyúk segítségével az SBR műtárgyakból m 3 /év 1% SZÁA Gravitációs iszapsűrítő (pálcás) 7470 m 3 /év 2,5 3% SZÁA Iszapvíztelenítés Hiller iszapcentrifugával 1120 m 3 /év 20 25% SZÁA Szoláris iszapszárító 244 m 3 /év 80 92% SZÁA Fedett szárított iszaptároló ( minimum 6 hónap tárolási kapacitás) Alternatív fölösiszap elhelyezési módok: Nyárfás iszapelhelyező terület 12 Ha Havária iszaptározó (Dorr típusú utóülepítő műtárgy funkcióváltással átalakítva)

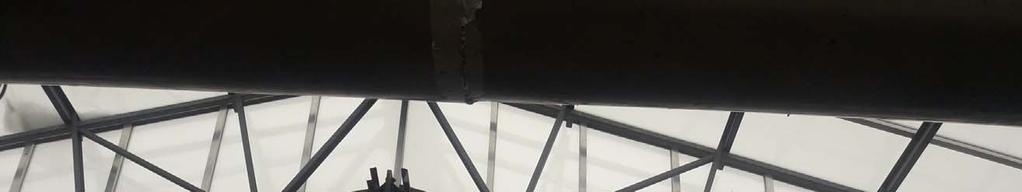

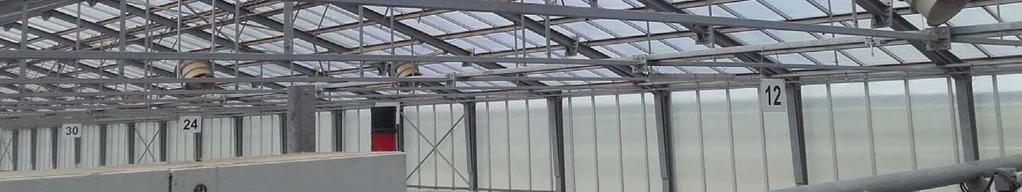

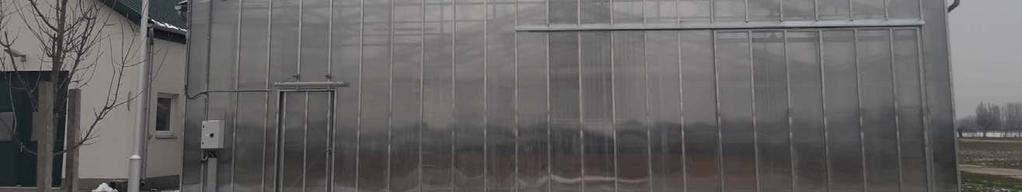

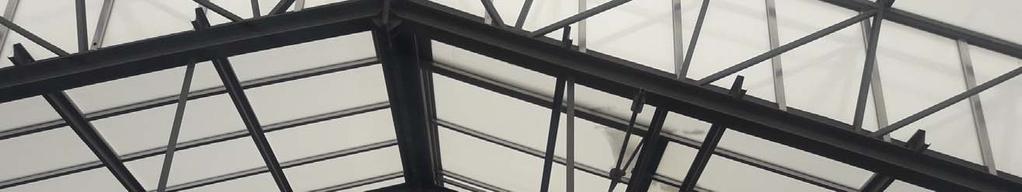

6 A SZOLÁR iszapszárító kialakítása, méretei A Szolár iszapszárító kialakítása, méretei szélessége: 16 m, hossza: 126 m alapterülete: 2016 m 2 effektív szárítási szélesség: 15,3 m effektív szárítási hossz: 120 m effektív szárítási felület 1836 m 2 Szerkezeti kialakítás: Tartószerkezete horganyzott acél szerkezet Fényáteresztő előtétfal kapukkal, polikarbonát burkolattal Szárító aljzat símított beton alapfelületű

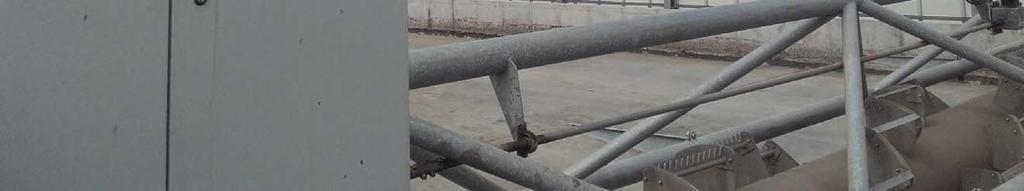

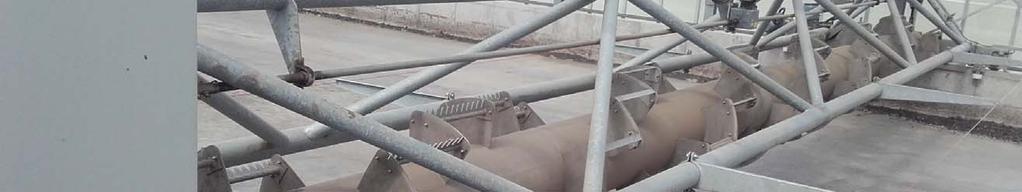

7 A Szolár iszapszárító gépészeti egységei Szolárcsiga, iszapszárító gépészeti egységei Iszapelosztó vezérelt halmozással Időjárásvezérelt tetőnyitó szerkezet Szellőztető ventillátorok Wendewolf iszapmenedzser Erősáramú és kezelőszekrény Hőmérséklet, páratartalom érzékelők

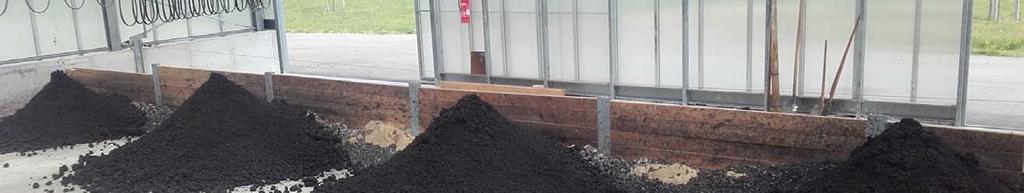

8 A Szoláris szárítási rendszer alap igényei Stabilizált szennyvíziszap!!! Az iszapréteg felülről történő megfelelő mértékű levegőztetése speciális mechanikus keveréssel; Megfelelő levegő konvekció, légáramlás biztosítása; Izoláció a fényáteresztő falazat és tetőszerkezet segítségével (üvegház jelleg); Az elővíztelenített iszap betöltése, szárított iszap mozgatása, kitermelése iszapmenedzser segítségével; Érzékelők a szárító folyamat klímától független szabályozására;

9 A szárított fölös szennyvíziszap minősége Általános ismeretek szárított fölös szennyvíziszap vizsgálati eredmények Komponens neve mértékegység SZÁA g/kg. 862, izzítási veszteség g/kg. 620, összes Nitrogén mg/kg. száraza összes Foszfor (P) mg/kg. száraza összes Kálcium (Ca) mg/kg. száraza összes Magnézium (Mg) mg/kg. száraza összes Nátrium (Na) mg/kg. száraza összes Kálium (K) mg/kg. száraza összes Vas (Fe) mg/kg. száraza összes Mangán (Mg) mg/kg. száraza

10 A szennyvíziszap minősítése a mérgező elemek és káros anyagok figyelembe vételével Általános ismeretek Komponens neve mértékegység szárított fölös szennyvíziszap vizsgálati eredmények /2001. (IV.3) Korm. Rend. szerinti határértékek (5.sz. melléklet) Minősítés összes Arzén (As) mg/kg. száraza. 6,55 7,3 8,04 22,8 9,1 75 megfelel összes Ólom (Pb) mg/kg. száraza. 29, ,2 16,1 24,9 750 megfelel összes Kadmium (Cd) mg/kg. száraza. <0,1 0,96 <1 <0,1 <1 10 megfelel összes Nikkel (Ni) mg/kg. száraza. 11,3 37,6 16,8 10, megfelel összes Króm (Cr) mg/kg. száraza. 13,4 114,6 52,2 17,5 21, megfelel összes Réz (Cu) mg/kg. száraza , megfelel összes Cink (Zn) mg/kg. száraza megfelel összes Molibdén (Mo) mg/kg. száraza. <1 4,62 5,05 3,27 <1 20 megfelel összes Szelén (Se) mg/kg. száraza. 1,85 3,07 1,79 1,09 <0,5 100 megfelel összes Higany (Hg) mg/kg. száraza. 2,67 3,83 1,26 0,7 1,44 10 megfelel összes Kobalt (Co) mg/kg. száraza. <2 <5 <5 <5 <1 50 megfelel TPH (C5-C40) mg/kg. száraza megfelel összes PAH mg/kg. száraza. <0,02 <0,02 <0,02 10 megfelel összes PCB (poliklórozott bifenilek mg/kg. száraza. <0,01 <0,01 <0,01 1 megfelel

11 Az üzemeltetést befolyásoló tényezők: Téli nyári üzem, hőmérsékleti tényezők Telepítés, beüzemelés, karbantartás, biztonságos hosszútávú üzemeltetés Egészségügyi kockázati tényezők A külső szennyvíztisztító telepeken keletkezett fölös szennyvíziszapok további kezelése A szárított szennyvíziszap mezőgazdasági kihelyezésének tapasztalatai

12 Köszönöm a figyelmet!
