1 2. Junior szimpózium december 9. Budapesti Műszaki és Gazdaságtudományi Egyetem Mélységi víz tisztítására alkalmas komplex technológia kidolgozása biológiai ammónium- mentesítés alkalmazásával Készítette: Takó Szabolcs Témavezető: Dr. Laky Dóra

tisztítására alkalmas komplex technológia kidolgozása

2 zs Arzén zammóniumion znitrition

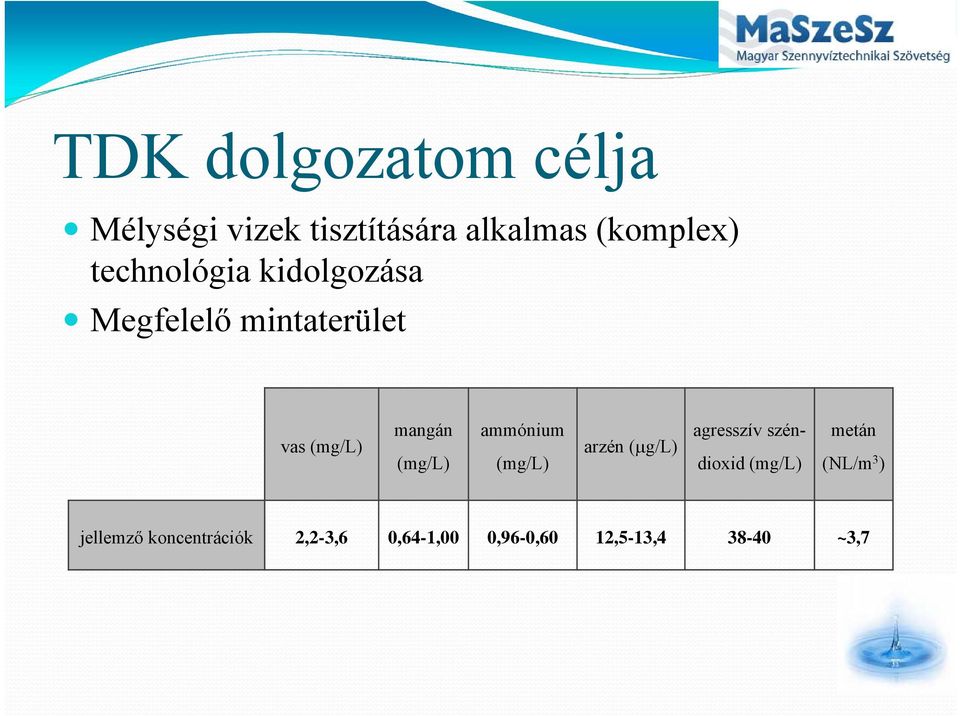

3 TDK dolgozatom célja Mélységi vizek tisztítására alkalmas (komplex) technológia kidolgozása Megfelelő mintaterület vas (mg/l) mangán (mg/l) ammónium (mg/l) arzén (μg/l) agresszív széndioxid (mg/l) metán (NL/m 3 ) jellemző koncentrációk 2,2-3,6 0,64-1,00 0,96-0,60 12,5-13, ~3,7

(mg/l) ammónium (mg/l) arzén (μg/l) agresszív széndioxid (mg/l) metán

4 Kísérlettervezés Két párhuzamos kísérlet elvégzése, melynek célja annak vizsgálata, hogy hogyan illeszthető be a biológiai ammóniumion eltávolítás a telep technológiai sorába Cél: alkalmasak-e a technológiák és melyik elrendezés a kedvezőbb Biológiai ammóniumion eltávolítás vizsgálata szervetlen nitrogénformák mérésével Vízmű modellezése; folyamatosan üzemelő kísérleti berendezés hozama: 10L/h

technológiák és melyik elrendezés a kedvezőbb Biológiai ammóniumion eltávolítás vizsgálata

5 Nitrifikáció Alapfolyamat: 1. lépés: + NH 4 + 1,5O 2 = NO 2 + H 2O + 2H + 2. lépés: NO 2 + 0, 5O2 = NO3 Nitrifikációt befolyásoló tényezők (ph, oldott oxigén, hőmérséklet, fertőtlenítőszer hatása)

6 A berendezések és a kísérletek ismertetése I I II Jelmagyarázat: 1 víztisztító telep kezelt vize, 2 puffertartály (200 L), 3 perisztaltikus szivattyú, 4 túlfolyó, 5 levegőztető tartály (25 L), 6 levegő bevezetés, 7 túlfolyó, 8 homokszűrő, 9 állványcső, 10 túlfolyó, 11 öblítővíz bevezetés, mintavételi csap

perisztaltikus szivattyú, 4 túlfolyó, 5 levegőztető tartály (25 L), 6 levegő

7 A berendezések és a kísérletek ismertetése II. Jelmagyarázat: 1 víztisztító telep nyers vize, 2 puffertartály (200 L), 3 perisztaltikus szivattyú, 4 túlfolyó, 5 levegőztető tartály(25l),6 levegő bevezetés, 7 túlfolyó, 8 homokszűrő, 9 túlfolyó, 10 öblítővíz bevezetés, mintavételi csap, 11 vegyszerbekeverő tartály, 12 membránszivattyú, 13 káliumpermanganát tartály, 14 homokszűrő, 15 állványcső, 16 túlfolyó, 17 öblítővíz bevezetés, mintavételi csap

5 levegőztető tartály(25l),6 levegő bevezetés, 7 túlfolyó, 8 homokszűrő, 9 túlfolyó, 10 öblítővíz bevezetés,

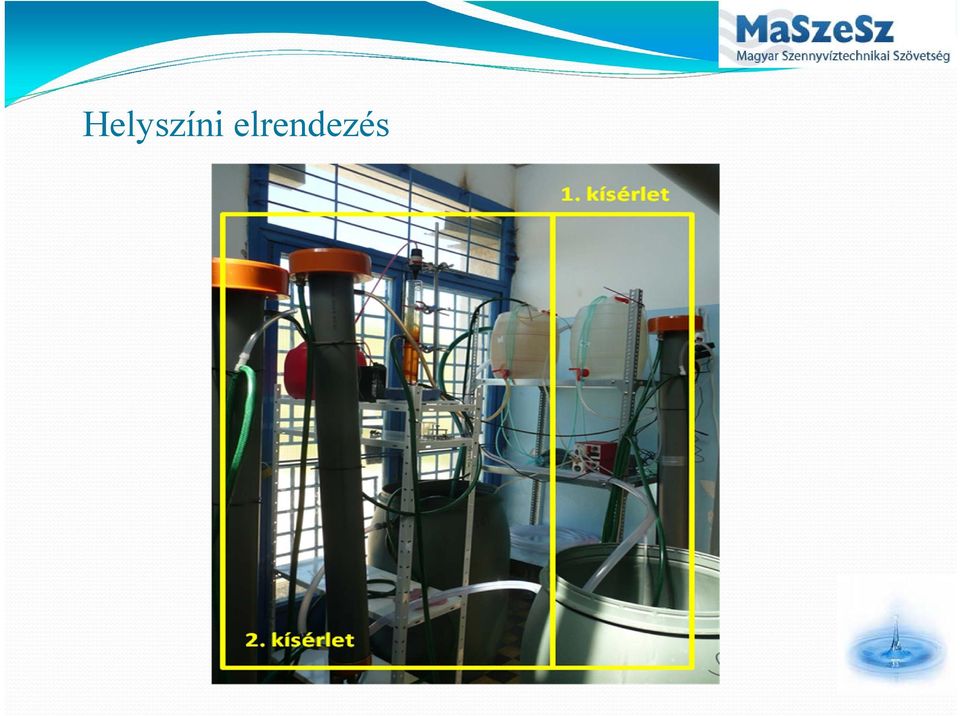

8 Helyszíni elrendezés

9 Az első kísérleti elrendezés

10 Az első kísérlet mérési eredményei A vas- és mangán koncentrációk változása 0,25 0,2 0,15 0,1 0, Koncentrációk (mg/l) Dátum A telepi kezelt mangán tartalma A telepi kezelt víz vastartalma

07.19 2010.07.20 2010.07.21 2010.07.22 2010.07.23 2010.07.24 2010.07.25 2010.07.26 2010.07.27 2010.07.28 2010.07.29 2010.07.30 2010.07.31 2010.

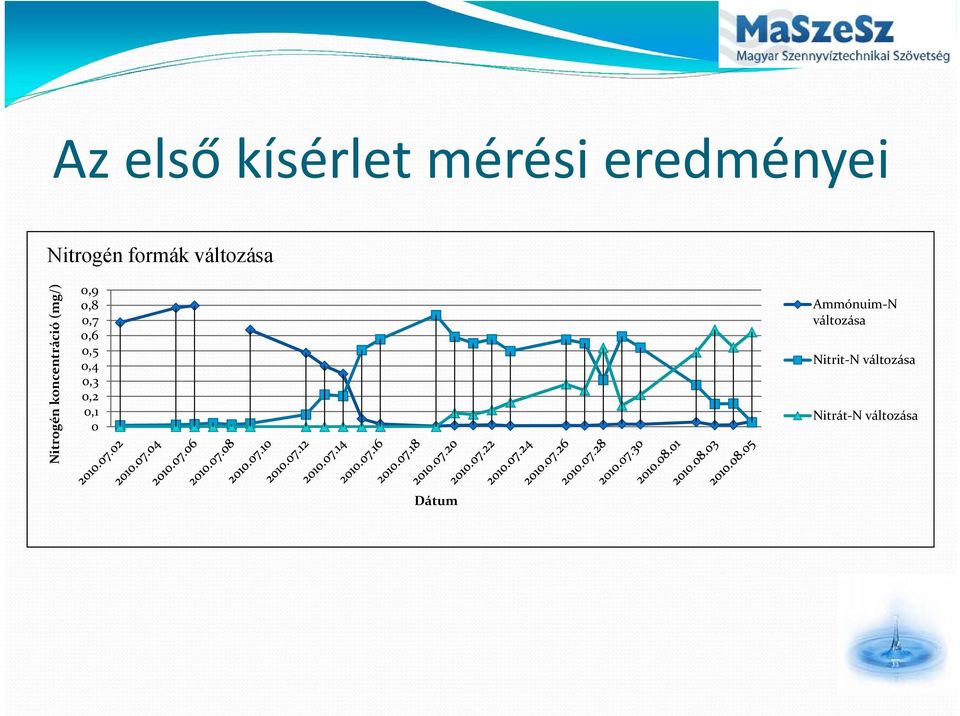

11 Az első kísérlet mérési eredményei Nitrogén formák változása Nitrogén koncentráció (mg/) 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0,1 0 Ammónuim N változása Nitrit N változása Nitrát N változása Dátum

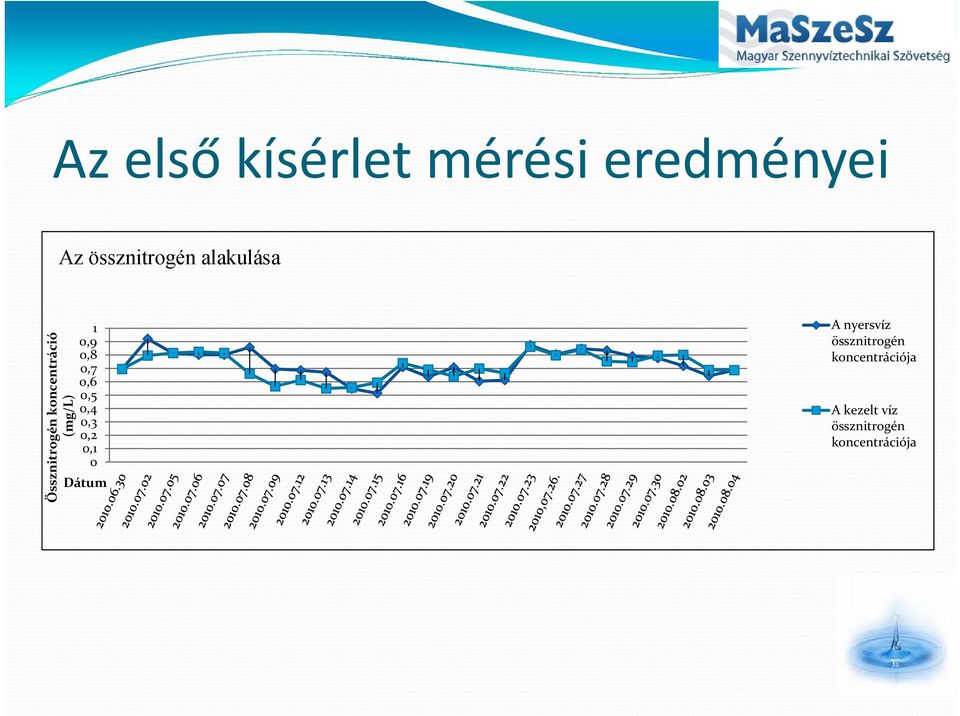

12 Az első kísérlet mérési eredményei Az össznitrogén alakulása Össznitrogén koncentráció (mg/l) 1 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0,1 0 Dátum A nyersvíz össznitrogén koncentrációja A kezelt víz össznitrogén koncentrációja

13 Az első kísérlet mérési eredményei A vízkezelés hatása a ph-értékre 8,2 7,8 8 7,6 7,4 7,2 6,8 7 6,6 6, ph érték dátum Nyersvíz Kezelt víz

07.16 2010.07.17 2010.07.18 2010.07.19 2010.07.20 2010.07.21 2010.07.22 2010.07.23 2010.07.24 2010.07.25 2010.07.26 2010.07.27 2010.

14 Az első kísérlet mérési eredményei Az agresszív szén-dioxid csökkentése Mészre agresszív CO 2 (mg/l) Nyers víz Szűrt víz

15 Az első kísérlet összefoglalása A homoktölteten a teljes nitrifikáció lejátszódott (az ammónium ionok teljes mennyisége nitráttá alakult) Az agresszív szén-dioxid koncentráció jelentősen lecsökkent (a maradék agresszív szén-dioxid csökkentésére fermago alkalmazása javasolt) A kis mennyiségű metán tartalom valószínűleg kilevegőzött

koncentráció jelentősen lecsökkent (a maradék agresszív szén-dioxid csökkentésére

16 A második kísérleti elrendezés

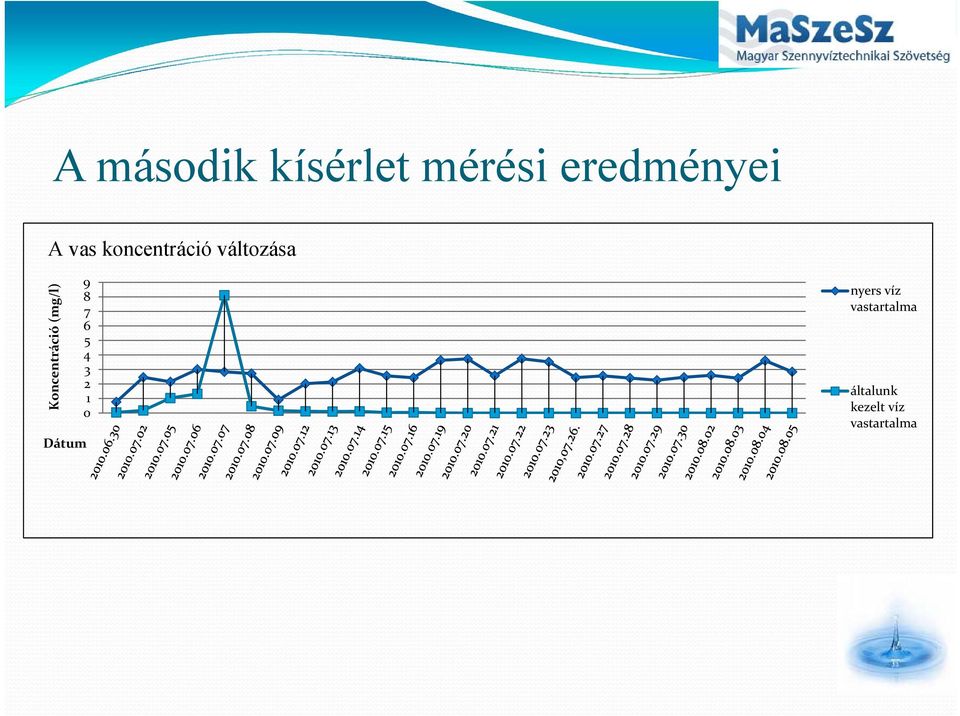

17 A második kísérlet mérési eredményei A vas koncentráció változása Koncentráció (mg/l) Dátum nyers víz vastartalma általunk kezelt víz vastartalma

18 A második kísérlet mérési eredményei Mangán koncentráció (mg/l)/ az adagolt KMnO 4 (ml/h) A mangán koncentrációk változása és a kálium-permanganát adagolása Dátum 1,4 1,2 1 0,8 0,6 0,4 0, Az általunk adagolt KMnO4 mennyisége A nyers víz mangán tartalma Az első szűrőről lefolyó víz mangán tartalma A második szűrőről elfolyó víz mangán tartalma

0,2 0 70 60 50 40 30 20 10 0 Az általunk adagolt KMnO4 mennyisége A nyers víz mangán

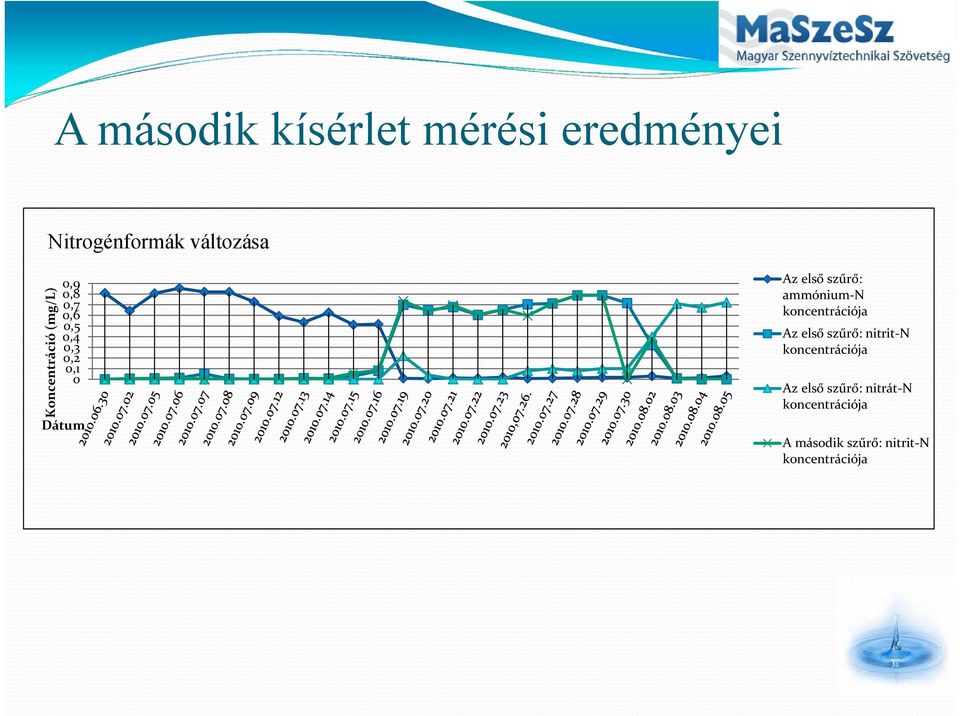

19 A második kísérlet mérési eredményei Nitrogénformák változása Koncentráció (mg/l) 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0,1 0 Dátum Az első szűrő: ammónium N koncentrációja Az első szűrő: nitrit N koncentrációja Az első szűrő: nitrát N koncentrációja A második szűrő: nitrit N koncentrációja

szűrő: ammónium N koncentrációja Az első szűrő: nitrit N koncentrációja

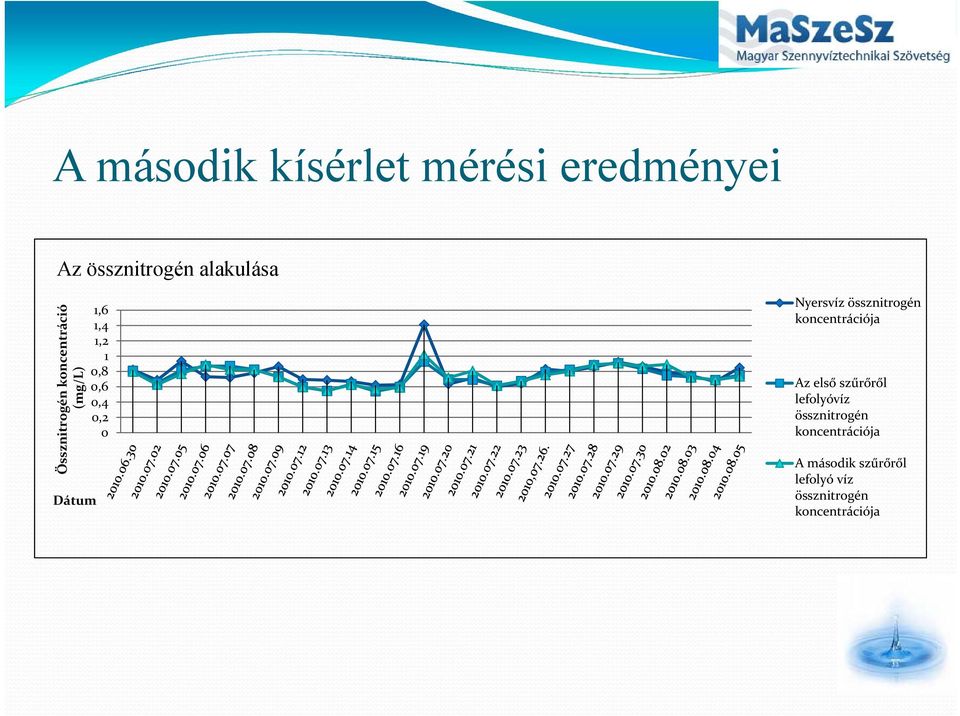

20 A második kísérlet mérési eredményei Az össznitrogén alakulása Össznitrogén koncentráció (mg/l) Dátum 1,6 1,4 1,2 1 0,8 0,6 0,4 0,2 0 Nyersvíz össznitrogén koncentrációja Az első szűrőről lefolyóvíz össznitrogén koncentrációja A második szűrőről lefolyó víz össznitrogén koncentrációja

Nyersvíz össznitrogén koncentrációja Az első szűrőről lefolyóvíz

21 A második kísérlet mérési eredményei

22 A második kísérlet mérési eredményei Az agresszív szén dioxid csökkenése 50 Mészre agresszív CO 2 (mg/l) Nyers víz 1. szűrő után 2. szűrő után

23 A második kísérlet összefoglalása A vizsgált technológia alkalmas a mintaterület nyersvízében lévő szennyezők letávolítására (vas, mangán, arzén, ammónium, agresszív szén dioxid) Az említett komponensek megfelelő eltávolítása mellett az eredeti KMnO 4 dózist harmadára sikerült csökkenteni

24 Megvalósítható technológiák I. KMnO 4 (6 mg/l) Homokszűrő Levegőztetett medence Homokszűrő KLÓR

25 Megvalósítható (ajánlott) technológiák II. Levegőztetett medence Homokszűrő KMnO 4 (2 mg /L) Biztonsági szűrő KLÓR

26 Konklúzió A technológia módosítása hozzájárulna a hálózati vasproblémák megszűnéséhez, hiszen a levegőztetés hatására az agresszív szén dioxid tartalom jelentősen csökken Az ammónium eltávolítás révén a hálózati fertőtlenítés lényegesen hatékonyabb lenne Metánkoncentráció csökkenthető Vegyszerigény jelentősen csökkenthető (6 mg/l KMnO4 helyett ~ 2 mg/l is elegendő)

28 Aszerzők ezúton fejezik ki köszönetüket a helyi üzemeltető szervezetnek. Anyagi támogatásuk, közreműködő munkájuk és segítségük nélkül ez a kutatás műszaki fejlesztés nem jöhetett volna létre.

29 KÖSZÖNÖM A FIGYELMET!
