1 Biológiai nitrogén- és foszforeltávolítás az Észak-pesti Szennyvíztisztító Telepen Kassai Zsófia MHT Vándorgyűlés Szeged technológus mérnök Fővárosi Csatornázási Művek Zrt.

Tápanyag-eltávolítási fokozat kiépítése Világbank támogatásával Fekete-tenger eutrofizációtól való védelme Kivitelezés: 2009

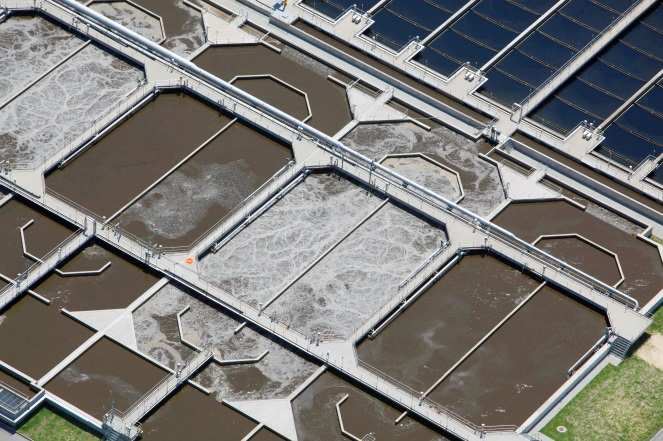

2 Tápanyag-eltávolítási fokozat kiépítése Világbank támogatásával Fekete-tenger eutrofizációtól való védelme Kivitelezés: éves próbaüzem; április 1-től üzemel N-eltávolítás: elő-denitrifikációs rendszerrel P-eltávolítás: előkicsapással

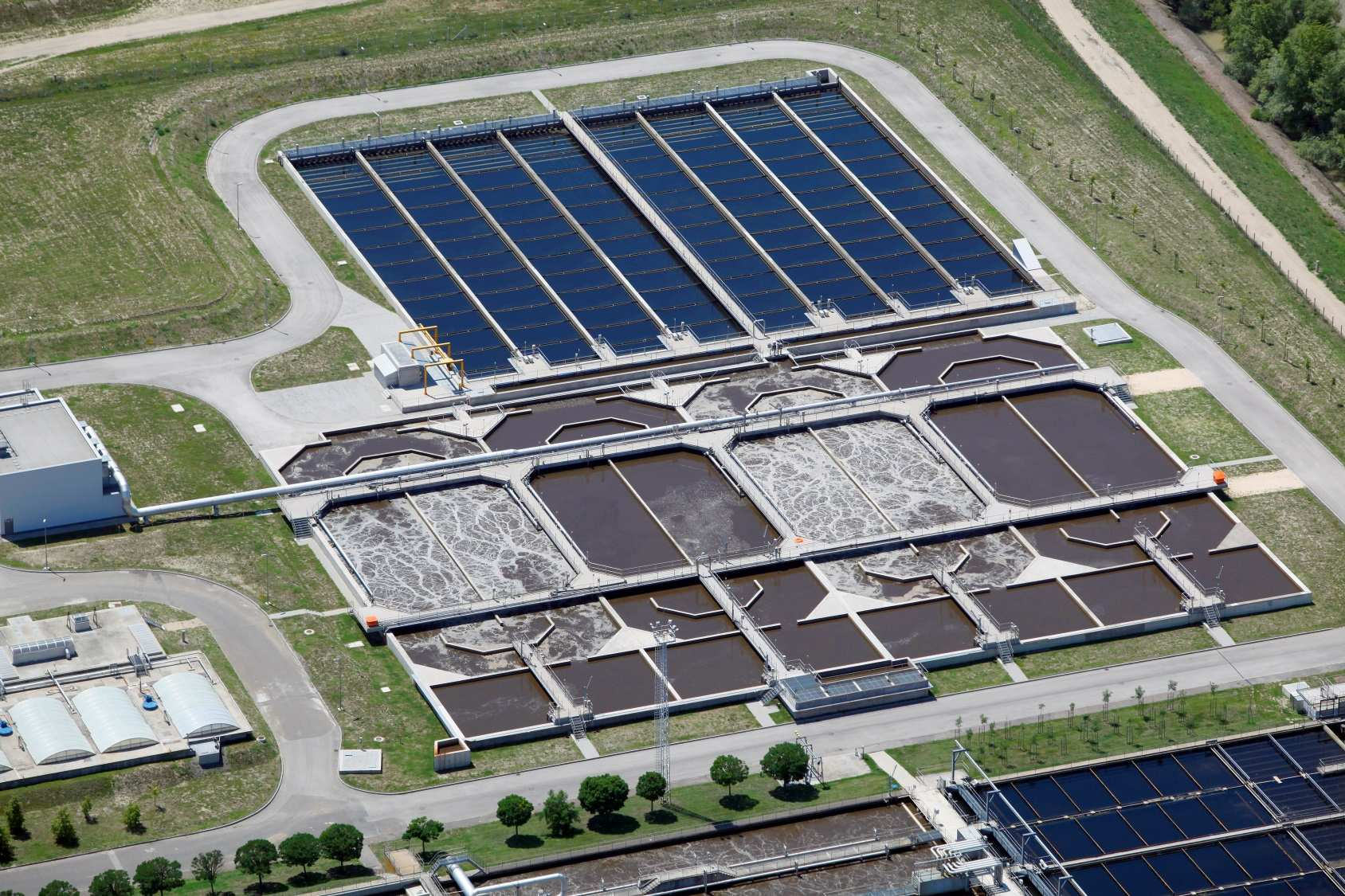

3 Tápanyag-eltávolítási fokozat kiépítése A vonal B vonal

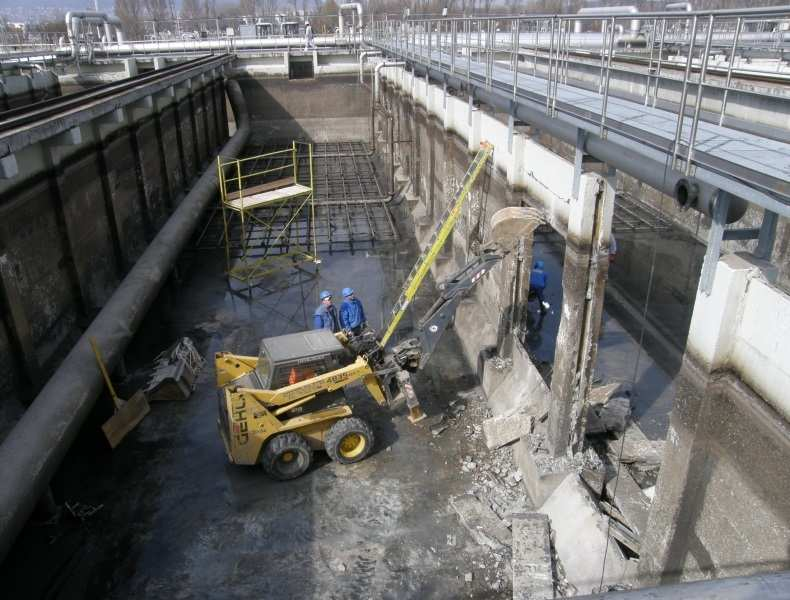

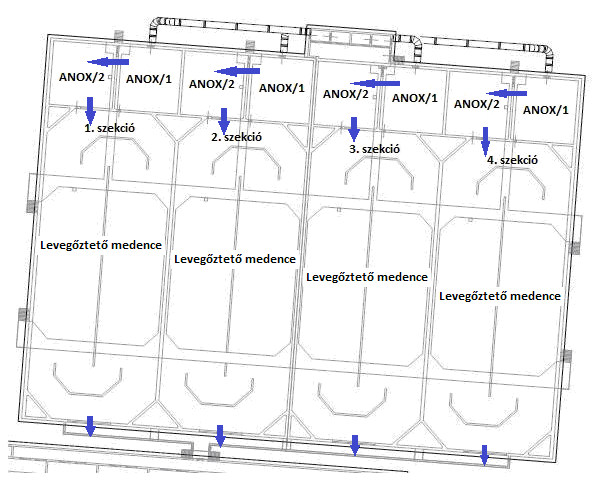

4 Tápanyag-eltávolítási fokozat kiépítése anoxikus szelektorok kialakítása A vonal 4 párhuzamos szekció 2 db sorba kapcsolt anoxikus medence/szekció Összes térfogat: m 3 Ebből anoxikus: m 3

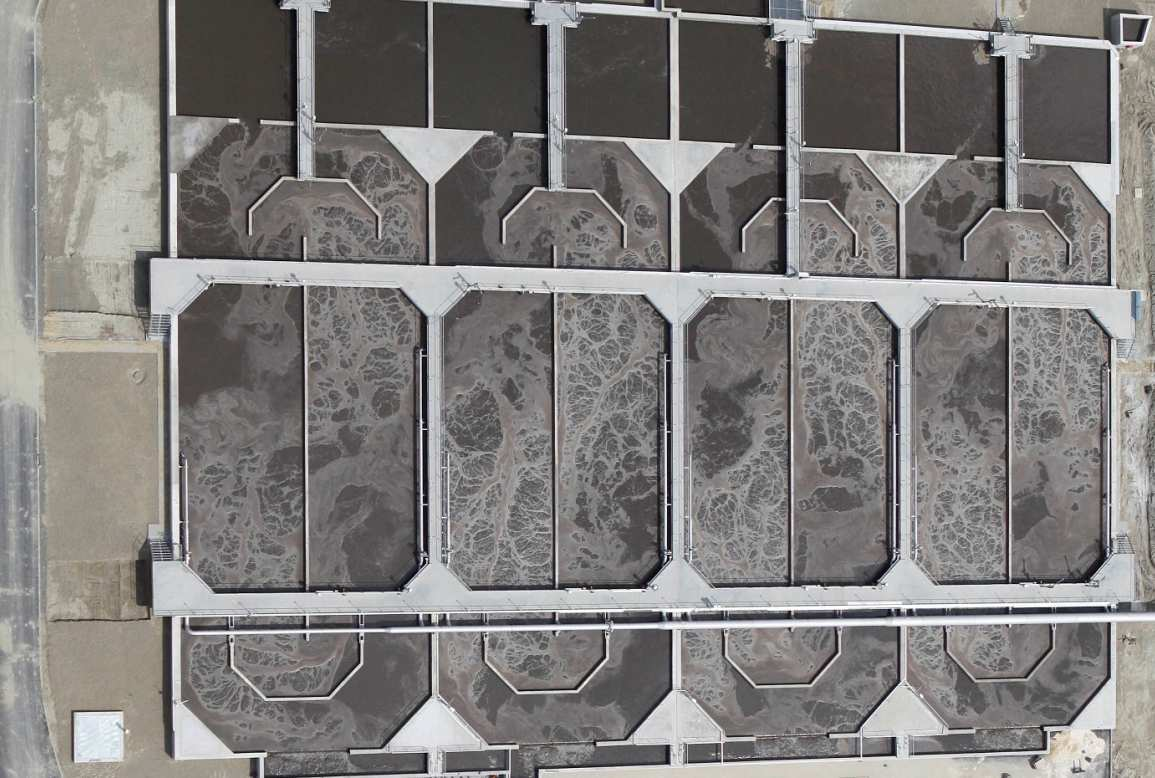

5 Tápanyag-eltávolítási fokozat kiépítése anoxikus szelektorok kialakítása B vonal 4 párhuzamos szekció 2 db sorba kapcsolt anoxikus medence/szekció Összes térfogat: m 3 Ebből anoxikus: m 3

6 Belépő terhelések alakulása Tervezett [kg/d] Tényleges [kg/d] I. negyedév 2013 Eltérés 2014 I. negyedév KOI ,8% 56,0% BOI ,9% 57,8% LA ,4% 58,9% NH 4 -N ,4% 84,2% TN ,9% 82,0% TP ,7% 64,5%

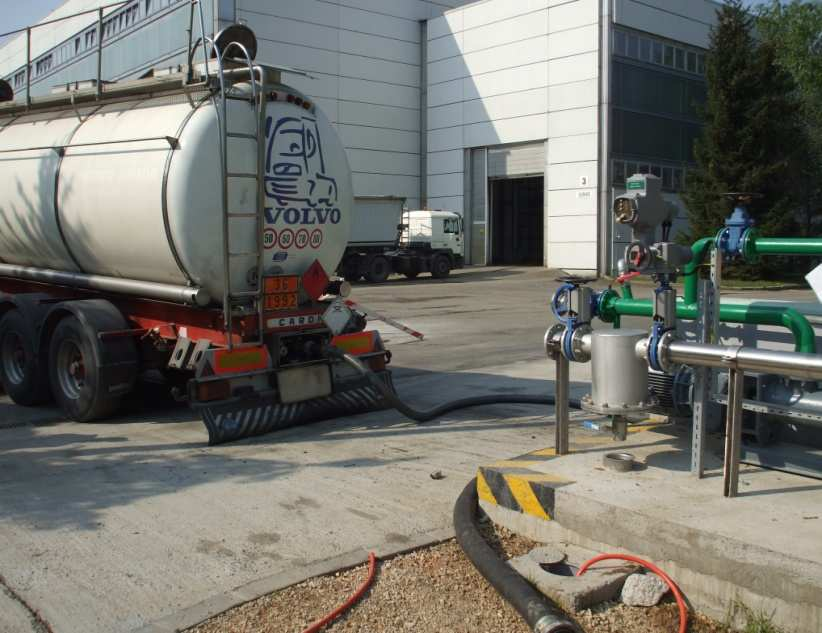

7 Beszállított hulladékok fogadása Víztelenített iszap fogadó Víztelenített iszap kezelése Víztelenített iszap Folyékony hulladék fogadó Folyékony hulladék Mezofil rothasztók Állati eredetű hulladék fogadó Állati eredetű hulladék HŐ ÁRAM

8 Csurgalékvíz minősége KOI [mg/l] N(NH 3 -NH 4 ) [mg/l] TN [mg/l] KOI:TN ~ 1:1, ~ 1:1, ~1:1, I. n.e ~ 1:1,5 Tervezett és tényleges KOI/TN arányok KOI [kg/d] NH 4 -N [kg/d] TN [kg/d] KOI:TN Tervezett ~ 11: ~ 7: ~ 8: I. n.e ~ 8:1

9 Működés optimalizálása Határértékek az üzemeltetési engedélyben: KOI 125 mg/l NH4-N 10 mg/l BOI 5 25 mg/l TN 35 mg/l LA 35 mg/l TP 5 mg/l CÉL: TN ~ 10 mg/l TP < 2 mg/l Kis denitrifikációs térfogat (18%) Eltolódott KOI:TKN arány kevés szerves anyag Vas(III)-klorid adagolás az előülepítő előtt még kevesebb szerves anyag SZAKASZOS LEVEGŐZTETÉS

10 Működés optimalizálása szakaszos levegőztetés Anoxikus szelektor Aerob/anoxikus zóna szakaszos levegőztetés Utóülepítő Befolyó Denitrifikáció NO 3 N 2 Nitrifikáció NH 4 NO 3 Denitrifikáció NO 3 N 2 Nitrát recirkuláció Levegő Iszap recirkuláció Fölös iszap

11 Műegyetemi kísérletek

12 Működés optimalizálása szakaszos levegőztetés B vonal 2010 nyarától Ammónium analizátor jele alapján Mért ammóniumnitrogén [mg/l] Levegőztetett szekciók [db] Kevert szekciók [db] < 5, ,0 7, ,0 10,0 3 1 > 10,0 4 0

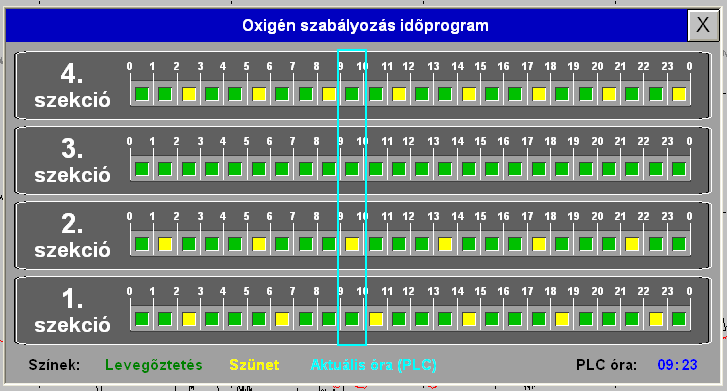

Működés optimalizálása szakaszos levegőztetés A vonal Idő alapú szabályozás analizátorra való átállás folyamatban Külön mérés minden egyes

13 Működés optimalizálása szakaszos levegőztetés A vonal Idő alapú szabályozás analizátorra való átállás folyamatban Külön mérés minden egyes szekción Nincsenek keverők max. 60 perc anoxikus 4 szekció: Folyamatos levegőztetés, ha > 10 mgnh 4 -N/l 1 óra anox, 3 óra aerob 1 óra anox, 2 óra aerob

14 Működés optimalizálása új adagolási pont Fe(III)-klorid Anoxikus szelektor Aerob/anoxikus zóna szakaszos levegőztetés Utóülepítő Befolyó Denitrifikáció NO 3 N 2 Nitrifikáció NH 4 NO 3 Denitrifikáció NO 3 N 2 Nitrát recirkuláció Levegő Iszap recirkuláció Fölös iszap

15 Működés optimalizálása biológiai P-eltávolítás 5,0 4,5 4,0 3,5 3,0 2,5 2,0 1,5 1,0 0,5 PO4-P [mg/l] Időszakosan alacsony elfolyótp és PO 4 -P értékek Azonos vas(iii)-klorid dózis 0, ,0 4,5 PO4-P [mg/l] 4,0 3,5 3,0 2,5 2,0 1,5 1,0 0,5 0,

16 Működés optimalizálása biológiai P-eltávolítás Hol történik? Anaerob tér kialakulhat: előkapcsolt anoxikus reaktor előülepítő

17 Működés optimalizálása biológiai P-eltávolítás Szakaszos levegőztetés Kevés nitrát az anoxikus terekben időszakosan anaerob Biológiai P-eltávolítás létrejötte ANAEROB ANAEROB

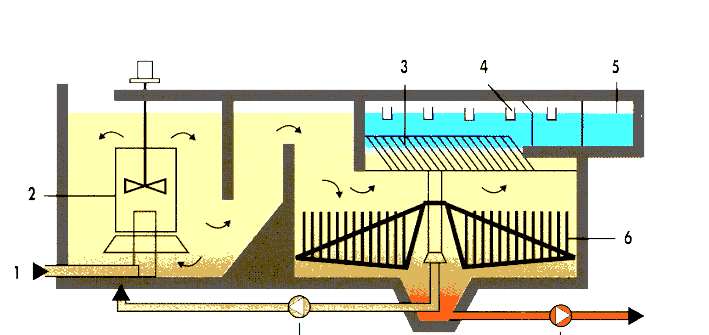

18 Működés optimalizálása biológiai P eltávolítás Elő-mechanika felől fölös iszap előülepítő FeCl 3 adagolás eleveniszapos medence utóülepítő tisztított víz kevert iszap SEDIPAC típusú lamellás előülepítő

19 Működés optimalizálása biológiai P-eltávolítás Tápanyagban gazdag szennyvíz az anaerob szakaszban - tápanyagfelvétel, betárolás Szükséges illósav mennyiség: 4-6 mg/mg többlet P

20 Működés optimalizálása biológiai P eltávolítás Elő-mechanika felől fölös iszap előülepítő FeCl 3 adagolás eleveniszapos medence utóülepítő tisztított víz kevert iszap Illósav tartalom mérése 100 Előülepített szennyvíz 80 Összes illósav [mg/l]

21 Működés optimalizálása biológiai P-eltávolítás A vonal, 1. szekció Szekcióról elfolyó PO4-P [mg/l] UÜ elfolyó PO4-P [mg/l] Lineáris (UÜ elfolyó PO4-P [mg/l]) átlagosan 80 l FeCl 3 /h ~ 0,58 gfe 3+ /gpo 4 -P 0 0,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 Eleveniszap P tartalma [%]

22 Elfolyó vízminőség 2013, TN, TP 35 TN határérték: 35 mg/l TN átlag = 9,95 mg/l 10 [mg/l] 5 0 TP határérték: 5 mg/l január február március április május június július augusztus szeptember október november december TP átlag = 1,46 mg/l

23 Működés optimalizálása további tervek -Ammónium analizátor alapú szabályzás az A vonalon -Vas(III)-kloridadagolási pont áthelyezése, adagolás foszfát analizátor alapján két körös szabályozás

24 Köszönöm a megtisztelő figyelmet!
