1 Iszapkezelés

2 Települési szennyvíz tisztítás alapsémája

3 Eleveniszapos szennyvíztisztítás Elvi kapcsolás

4 A szennyvíziszap általános összetétele 1. Hasznosítható anyagok Iszapvíz Ásványi anyagok Szerves anyagok Tápanyagok Nyomelemek 2. Korlátozó összetevők Mérgező anyagok Patogének

5 Milyen formában van jelen az iszapban a víz? Pórusvíz (~70%) Kapillárisokban kötött víz (~22%) Sejtekben kötött víz (~8%)

6 Hogyan lehet eltávolítani az iszapvizet? Az iszapvíz fajtája Pórusvíz A víz eltávolítás módszere Iszapsűrítés Kapillárisokban kötött víz Sejtekben kötött víz Először: kondicionálás, stabilizálás Utána: Víztelenítés Szárítás

7 Az iszap térfogata a szárazanyag tartalom függvényében

8 Iszapkezelés általános technológiai folyamatábra

9 Iszapsűrítés Gravitációs iszapsűrítő (ülepítés) Flotációs iszapsűrítő (felúsztatás levegőbuborékokkal) Szűrőberendezések Centrifugák

10 Gravitációs iszapsűrítő

11 Szalagszűrő prés működési vázlat

12 Szalagszűrő

13 Szalagszűrő

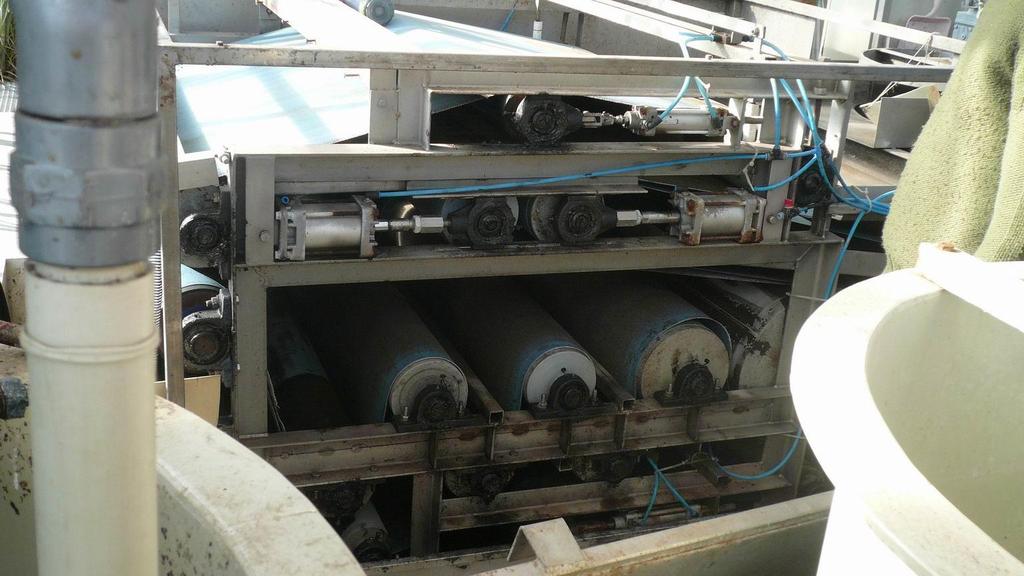

14 Szalagszűrő

15 Szalagszűrő

16 Flotációs iszapsűrítő

17 Az iszap vízteleníthetőségének elősegíthető: Kondicionálással Stabilizálással

18 Kondicionálás (energiabevitel) Fizikai Kémiai Biokémiai (aerob, anaerob)

19 Fizikai kondicionálás pasztőrözés: Felmelegítés C-ra, majd hőntartás percig termikus kondicionálás: Hevítés C-ra, 30 percig. Teljes sejtpusztulást eredményez fagyasztásos kondicionálás: A jégkristályok a sejtfalat szétroncsolják. A mesterséges hűtés nem gazdaságos; a természetes téli fagyás hasznos. iszapmosás: Az iszaptérfogat 2-5x-ös mennyiségére hígítás. A kolloidok, stb kimosását eredményezi, ami a szűrhetőséget, ülepíthetőséget igen jól javítja.

20 Kémiai kondicionálás Hatására javul a vízteleníthetőség, csökken a rothadó képesség, csökken a patogének mennyisége szerves koagulánsokkal ( polielektrolitek) szervetlen koagulánsokkal (pl. FeCl 3,FeSO 4,Al 2 (SO 4 ) 3, CaO).

21 Biokémiai kondicionálás Aerob kondicionálás Anaerob kondicionálás

22 Anaerob biokémiai kondicionálás = ROTHASZTÁS Termékei: - kirothadt iszap mezőgazdaságban hasznosítható - Biogáz hő- és villamos energia termelés pl. gázmotorok, kazánok

23 A biogáz metán (60-65% CH 4 ) és széndioxid (30-35% CO 2 ) keverékéből álló gáz, mely kommunális szennyvíziszap, állati trágyák és mezőgazdasági maradékok fermentációja során termelődik

24 A rothasztás hőmérséklet tartományai Hideg rothasztás t < 15 0 C ( nap) Fűtött rothasztás t = C mezofil tartomány t= C (15-25 nap) termofil tartomány t= C (5-12 nap)

25 Mi történik a rothasztóban? Az iszap és a mikroorganizmusok intenzív keverése (mechanikus keverővel, szivattyús cirkulációval, a biogáz buborékoltatásával) Fűtés, hőntartás (fűtő csőkígyóval, külső hőcserélővel)

26 Iszaprothasztás

27 ROTHASZTÓ KEVERÉS a.mechanikus b.mechanikus c.szivattyús d.biogáz és folyadék keringtetés e.biogáz keringtetés 27

28 Rothasztó reaktor kialakítás Hengeres Kúpos fenék Kúpos fedél Tojásdad 28

29 29

30 ROTHASZTÓ FEDÉL Fix Úszó 30

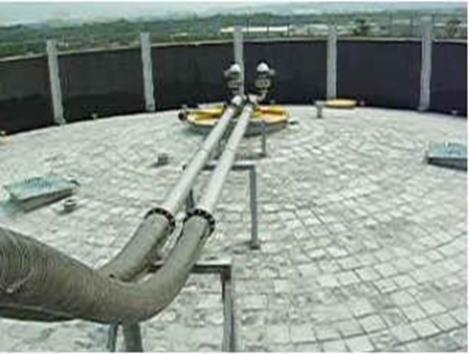

31 ÚSZÓTETŐS ROTHASZTÓ FEDÉL 31

32 Rothasztó fűtése külső hőcserélővel 32

33 Az épülő győri rothasztó tornyok 33

34 Nyíregyházi anaerob rothasztók 34

35 Iszaprothasztók BKSZT

36 Iszaprothasztók

37 Iszaprothasztó (Saarbrücken)

38 Iszaprothasztók (Kína)

39 Iszaprothasztók (Wiesbaden)

40 Iszapvonal polielektrolit (A) éttermi hulladék fölösiszap sűrítő sűrítő asztal term. rothasztó nyersiszap csurgalékvíz csurgalékvíz 55 C beszállítás mezofil rothasztó 35 C polielektrolit (B) víztelenítő centrifuga csurgalékvíz gázharang kéntelenítő gázfáklya kazán gázmotor hő hő áram

41 Dél-pesti szennyvíztisztító telep termofil-mezofil rothasztás technológiai vázlata

42 Biogáz tartályok BKSZT

43 Biogáz tartályok BKSZT

44 Gázmotor BKSZT (3,2 MW)

45 Biogáz kazánok

46 Gázmotor

47 Biogáz fáklya 47

48 Iszap víztelenítés (kondicionálás, stabilizálás után) Gépi víztelenítés Természetes víztelenítés: Centrifugális eljárások (centrifuga, hidrociklon ) Szűrési eljárások (vákuumszűrő, szalagszűrő prés, kamrás szűrőprés ) Iszapágyak Iszaplerakóhelyek

49 Szűrőprés

50 Keretes szűrőprés működési elve

51 Dekanter centrifuga működési elv

52

53 Dekanter centrifuga

54 Dekanter centrifuga

55 Dekanter centrifuga

56 Iszap szárítás Természetes szárítás Gépi szárítás Iszaptavak Iszapszárítás napenergiával Dobszárító Etázsszárító Fluid szárító

57 Dobszárító

58 Fluidizációs szárító

59 Iszapszárítás napenergiával

60

61 8%

62 12%

63 18%

64 23% (pergő)

65 30 % égethető
