1 A biometán előállítása és betáplálása a földgázhálózatba Dr. Kovács Attila - Fuchsz Máté Első Magyar Biogáz Kft április 13. XIX. Dunagáz Szakmai Napok, Visegrád

2 Mottó: Amikor kivágjátok az utolsó fát, amikor lelövitek az utolsó bölényt, amikor megmérgezitek az utolsó forrást, rá fogtok jönni, hogy a dollár nem ehető. (Sziú indián törzsfőnök)

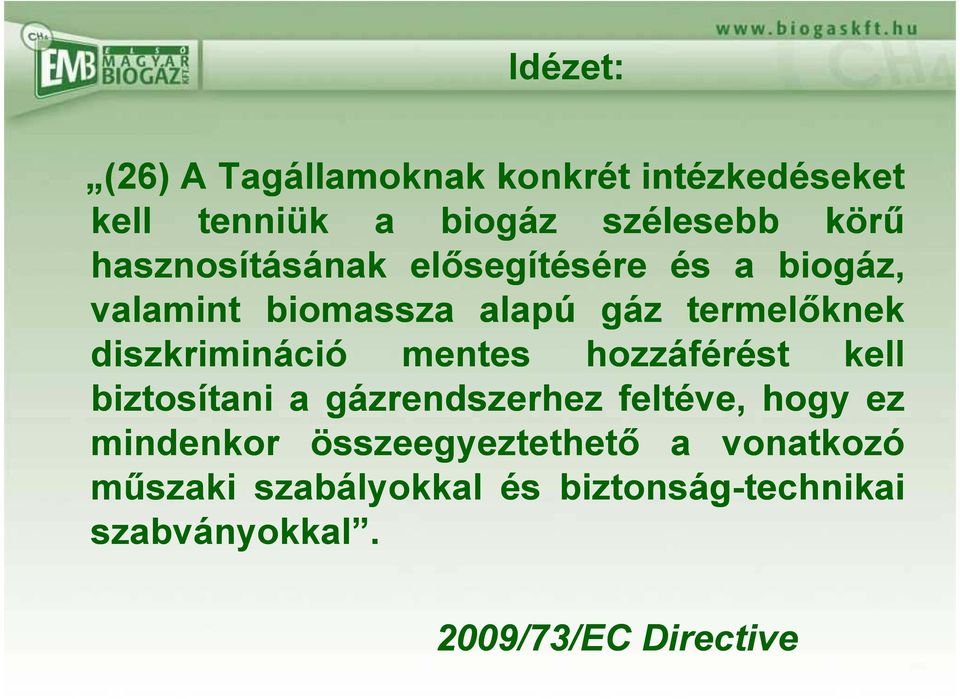

3 Idézet: (26 26) A Tagállamoknak konkrét intézkedéseket kell tenniük a biogáz szélesebb körű hasznosításának elősegítésére és a biogáz, valamint biomassza alapú gáz termelőknek diszkrimináció mentes hozzáférést kell biztosítani a gázrendszerhez feltéve, hogy ez mindenkor összeegyeztethető a vonatkozó műszaki szabályokkal és biztonság-technikaitechnikai szabványokkal. 2009/73/EC Directive

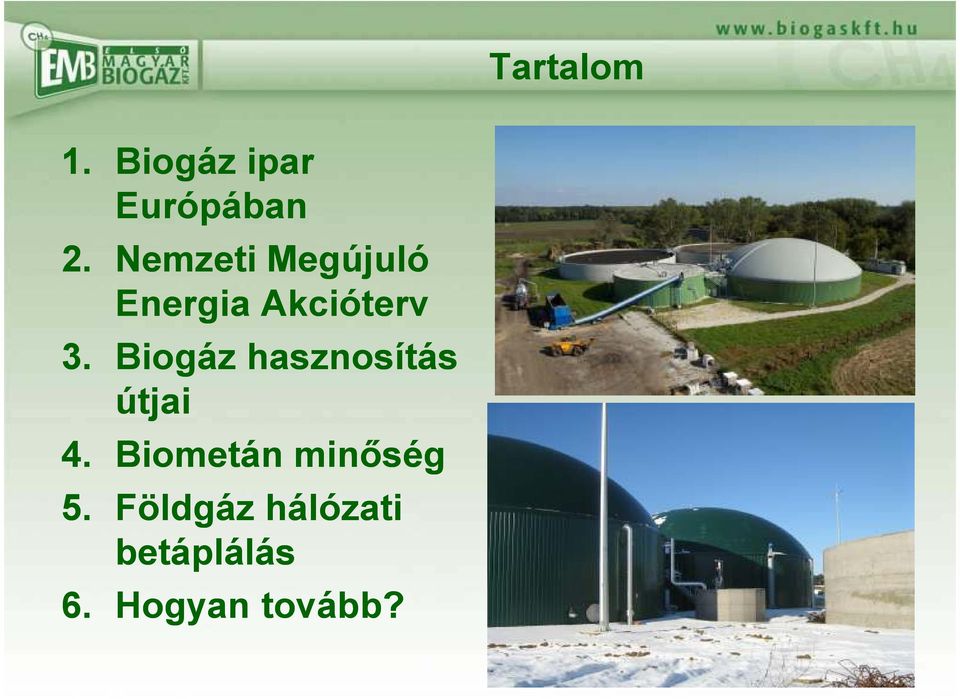

4 Tartalom 1. Biogáz ipar Európában 2. Nemzeti Megújuló Energia Akcióterv 3. Biogáz hasznosítás útjai 4. Biometán minőség 5. Földgáz hálózati betáplálás 6. Hogyan tovább?

5 Biogáz ipar Európában 8,3 M toe biogáz termelés 2009-ben Átlag: 16,7 toe/1000 lakos 36% Németország: 52% 12% 51,25 toe/1000 lakos GWh villamos energia termelés biogázból 2009-ben (Paks 163%-a) Depónia Szennyvíz Mezőgazdaság

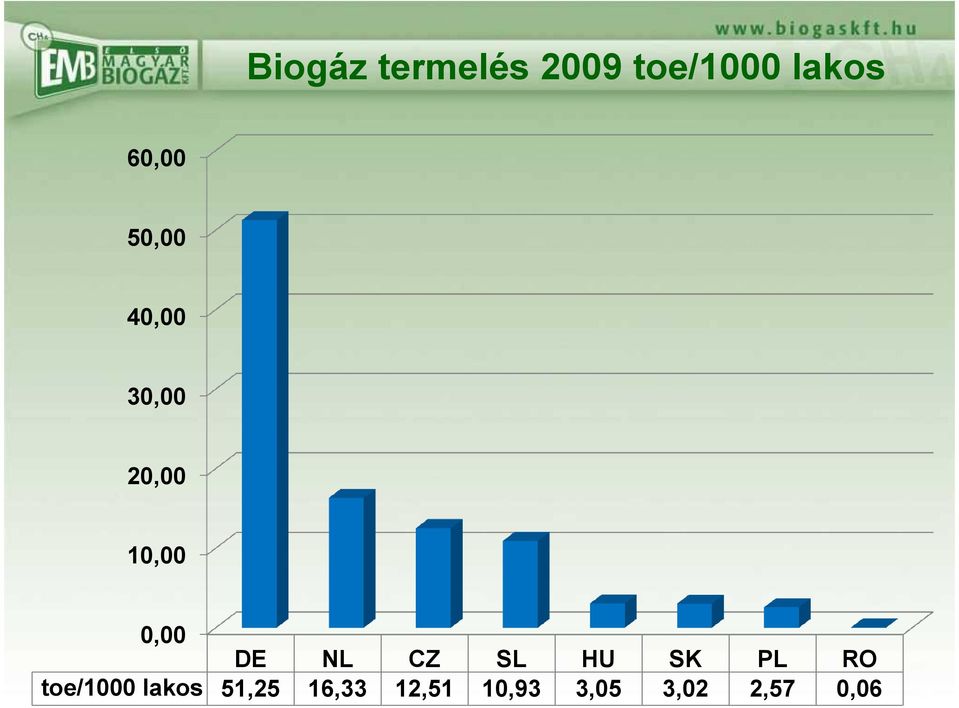

6 Biogáz termelés 2009 toe/1000 lakos 60,00 50,00 40,00 30,00 20,00 10,00 0,00 DE NL CZ SL HU SK PL RO toe/1000 lakos 51,25 16,33 12,51 10,93 3,05 3,02 2,57 0,06

7 EU villamos áram termelés biogázból GWh ,2 x

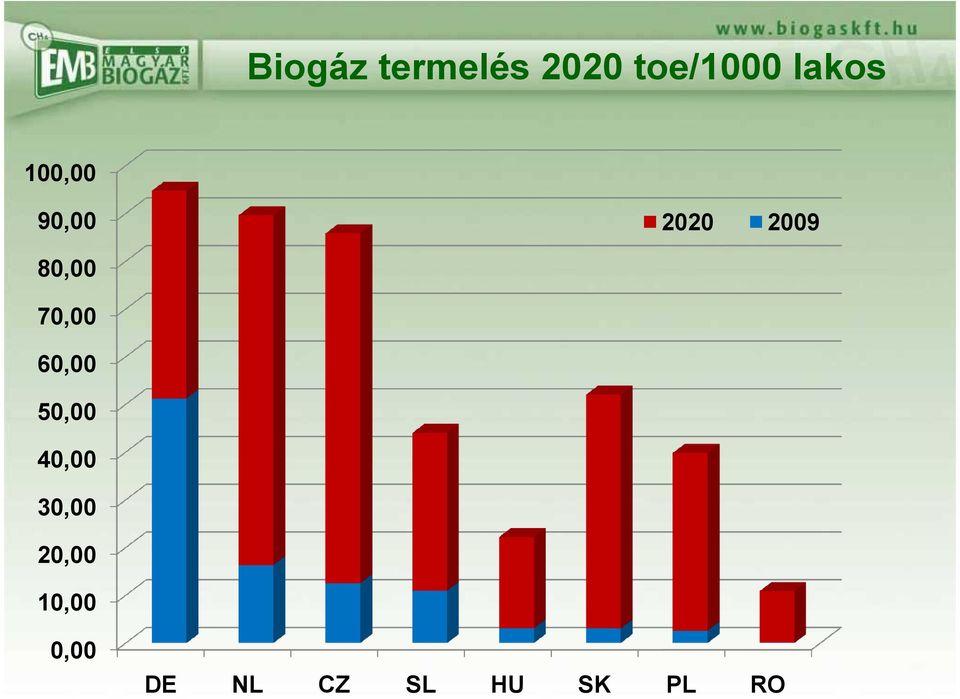

8 Biogáz termelés 2020 toe/1000 lakos 100,00 90, ,00 70,00 60,00 50,00 40,00 30,00 20,00 10,00 0,00 DE NL CZ SL HU SK PL RO

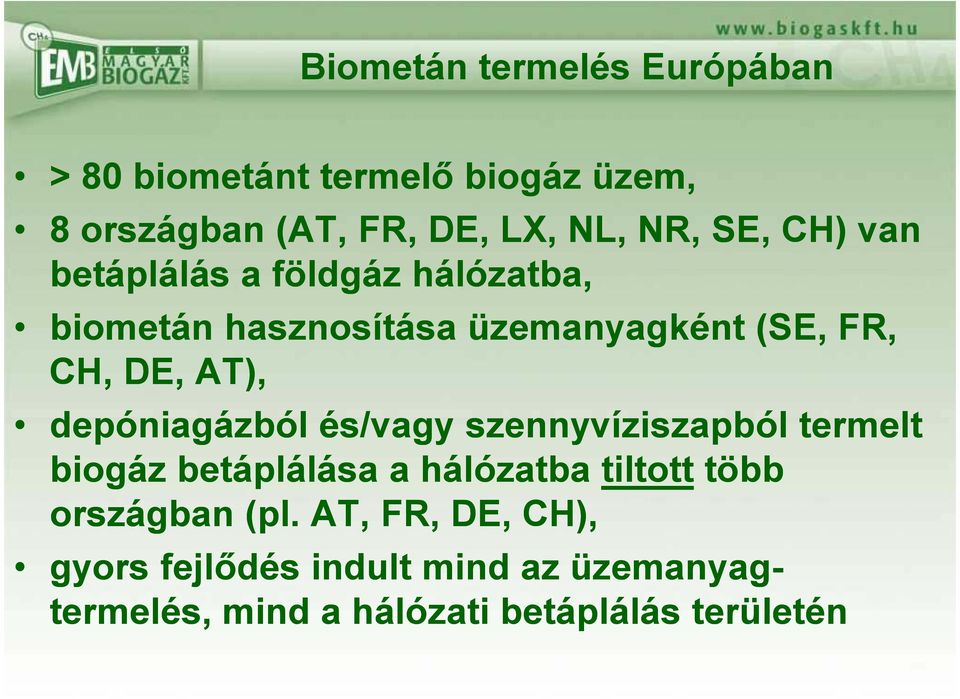

9 Biometán termelés Európában > 80 biometánt termelő biogáz üzem, 8 országban (AT, FR, DE, LX, NL, NR, SE, CH) van betáplálás a földgáz hálózatba, biometán hasznosítása üzemanyagként (SE, FR, CH, DE, AT), depóniagázból és/vagy szennyvíziszapból termelt biogáz betáplálása a hálózatba tiltott több országban (pl. AT, FR, DE, CH), gyors fejlődés indult mind az üzemanyag- termelés, mind a hálózati betáplálás területén

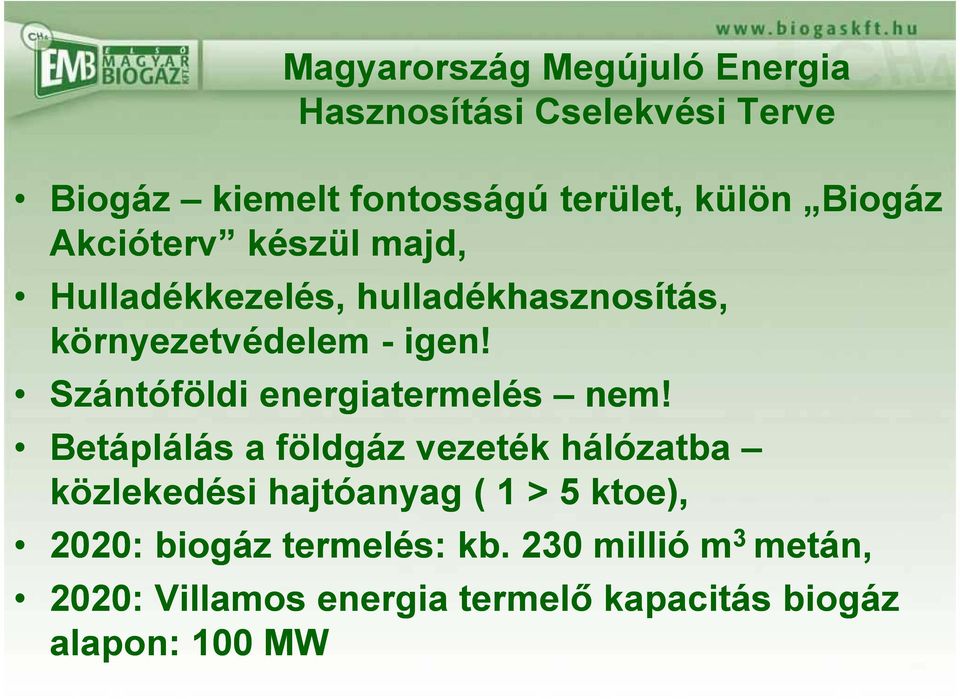

10 Magyarország Megújuló Energia Hasznosítási Cselekvési Terve Biogáz kiemelt fontosságú terület, külön Biogáz Akcióterv készül majd, Hulladékkezelés, hulladékhasznosítás, környezetvédelem - igen! Szántóföldi energiatermelés nem! Betáplálás a földgáz vezeték hálózatba közlekedési hajtóanyag ( 1 > 5 ktoe), 2020: biogáz termelés: kb. 230 millió m 3 metán, 2020: Villamos energia termelő kapacitás biogáz alapon: 100 MW

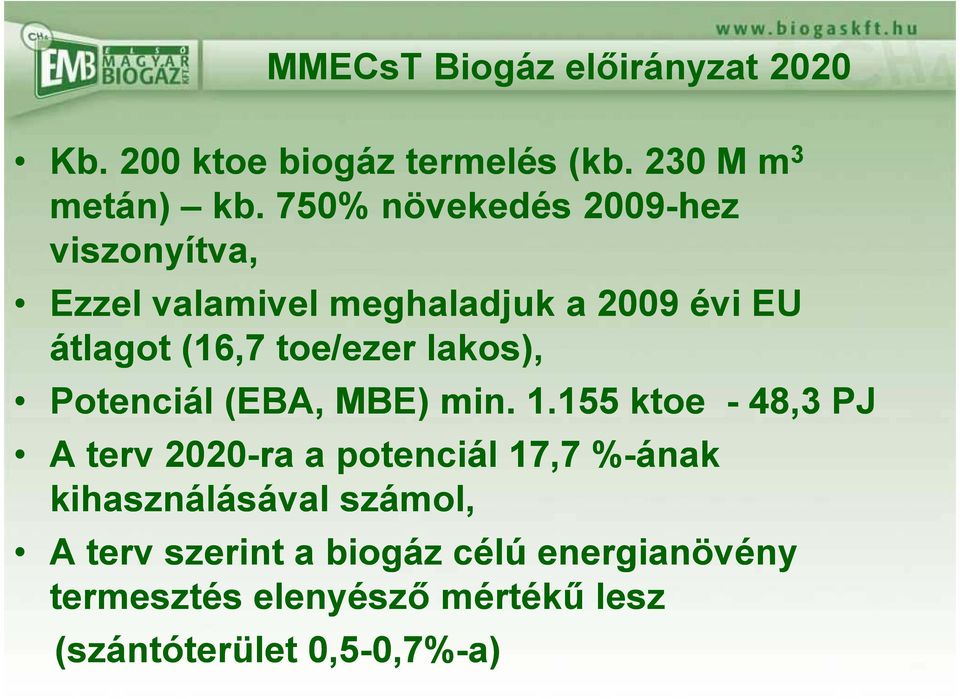

11 MMECsT Biogáz előirányzat 2020 Kb. 200 ktoe biogáz termelés (kb. 230 M m 3 metán) kb. 750% növekedés 2009-hez viszonyítva, Ezzel valamivel meghaladjuk a 2009 évi EU átlagot (16,7 toe/ezer lakos), Potenciál (EBA, MBE) min ktoe - 48,3 PJ A terv 2020-ra a potenciál 17,7 %-ának kihasználásával számol, A terv szerint a biogáz célú energianövény termesztés elenyésző mértékű lesz (szántóterület 0,5-0,7% 0,7%-a)

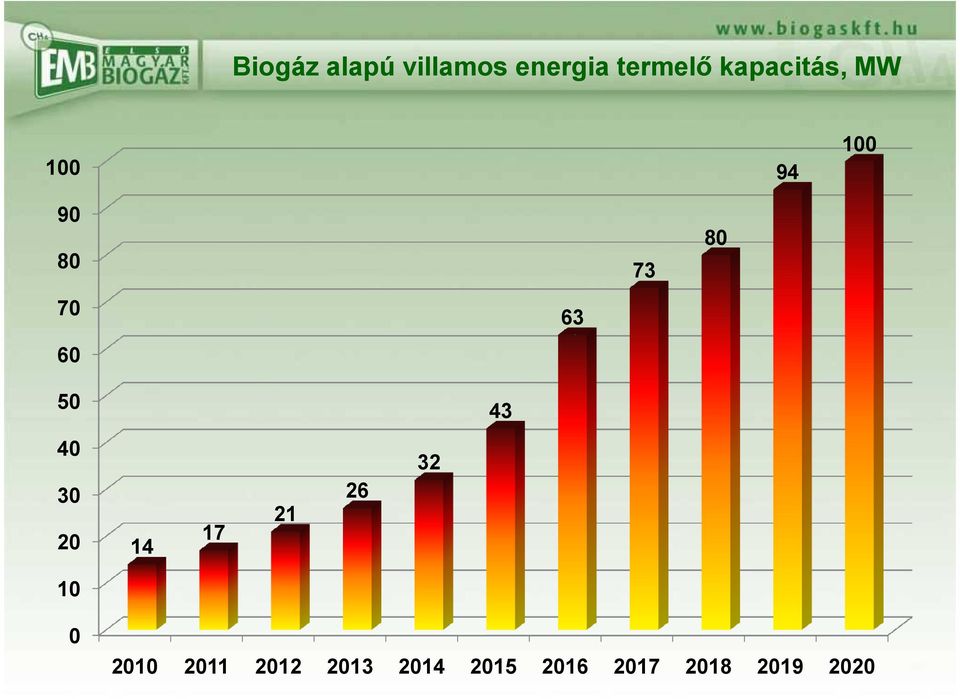

12 Biogáz alapú villamos energia termelő kapacitás, MW

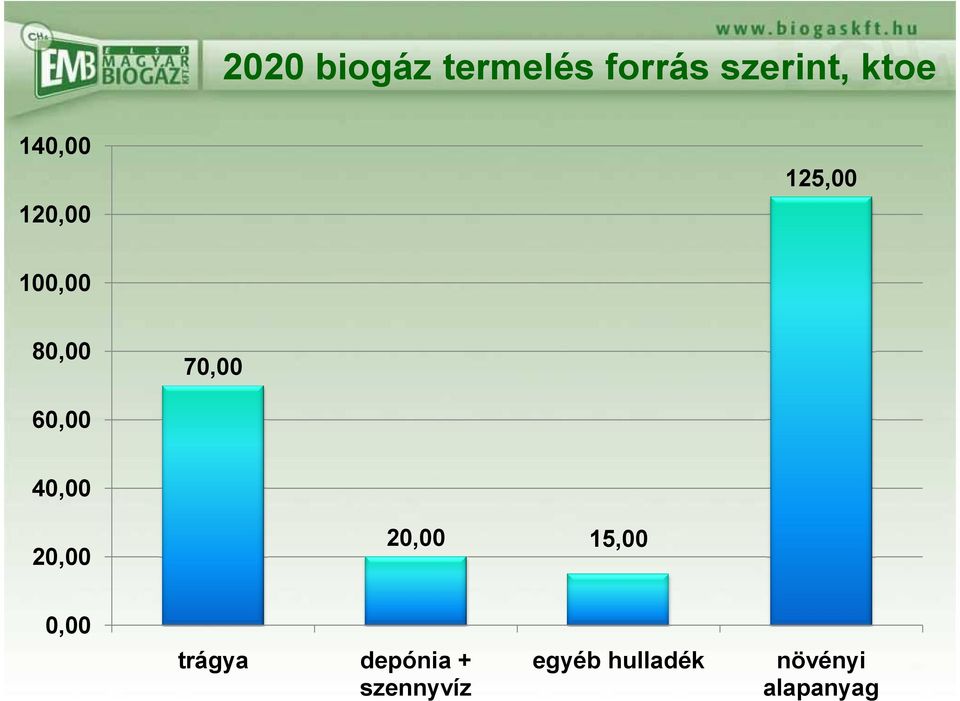

13 2020 biogáz termelés forrás szerint, ktoe 140,00 120,00 125,00 100,00 80,00 70,00 60,00 40,00 20,00 20,00 15,00 0,00 trágya depónia + szennyvíz egyéb hulladék növényi alapanyag

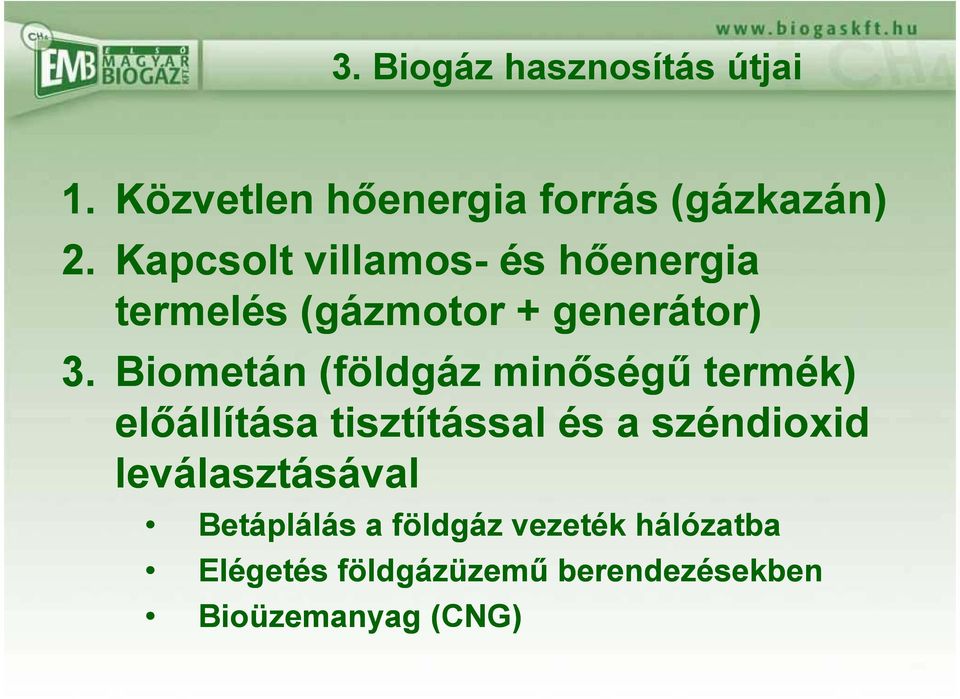

14 3. Biogáz hasznosítás útjai 1. Közvetlen hőenergia forrás (gázkazán) 2. Kapcsolt villamos- és hőenergia termelés (gázmotor + generátor) 3. Biometán (földgáz minőségű termék) előállítása tisztítással és a széndioxid leválasztásával Betáplálás a földgáz vezeték hálózatba Elégetés földgázüzemű berendezésekben Bioüzemanyag (CNG)

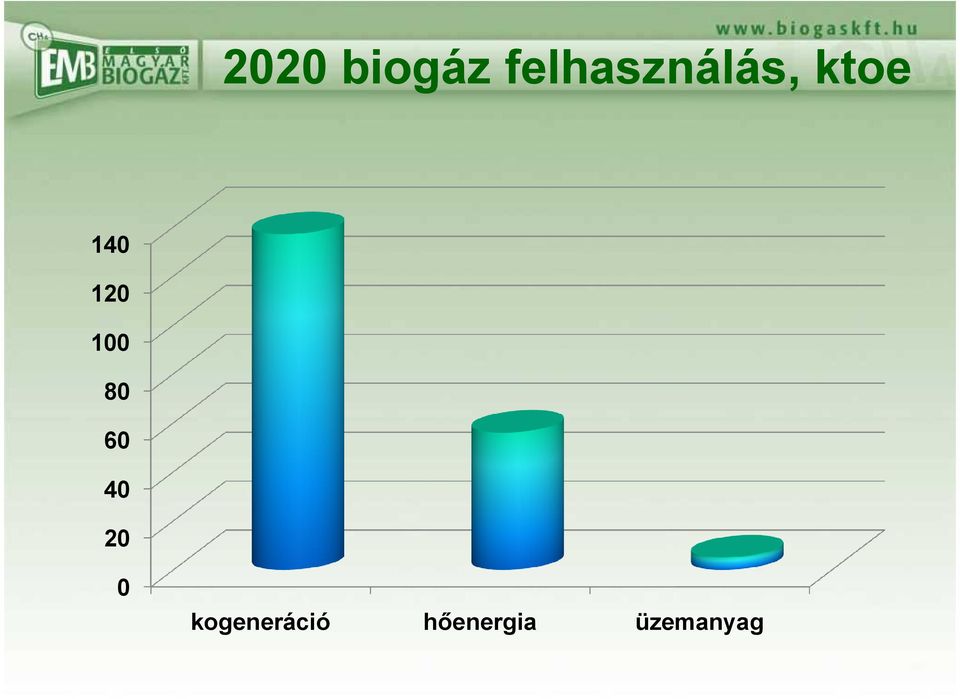

15 2020 biogáz felhasználás, ktoe kogeneráció hőenergia üzemanyag

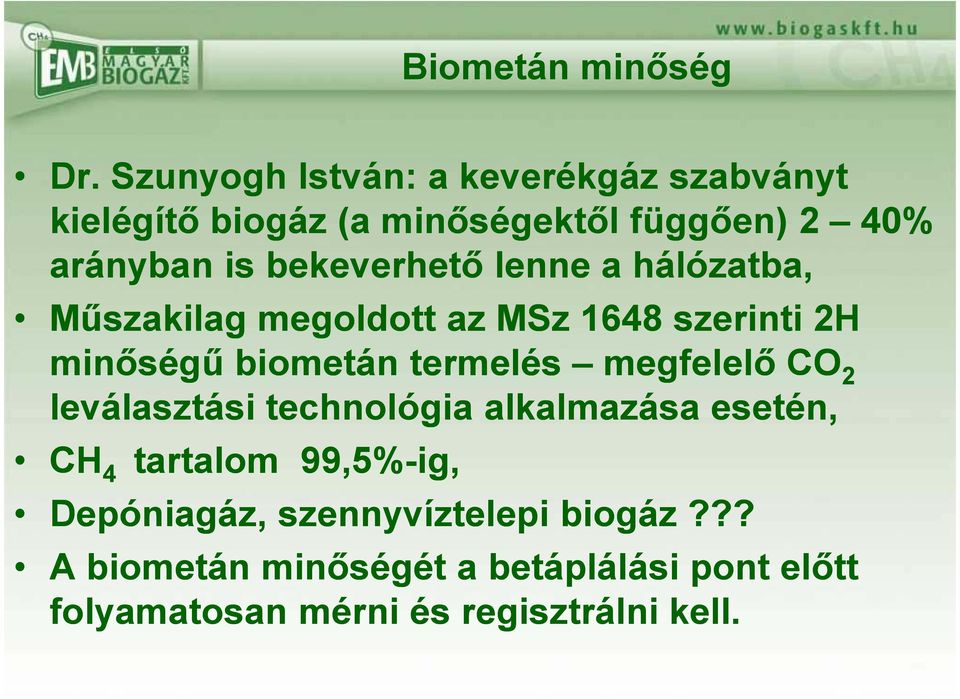

16 Biometán minőség Dr. Szunyogh István: a keverékgáz szabványt kielégítő biogáz (a minőségektől függően) 2 40% arányban is bekeverhető lenne a hálózatba, Műszakilag megoldott az MSz 1648 szerinti 2H minőségű biometán termelés megfelelő CO 2 leválasztási technológia alkalmazása esetén, CH 4 tartalom 99,5%-ig, Depóniagáz, szennyvíztelepi biogáz??? A biometán minőségét a betáplálási pont előtt folyamatosan mérni és regisztrálni kell.

17 Biometán termelés gazdaságossága Anaerob fermentációs üzemek kapacitása: m 3 /óra biogáz, m 3 /óra metán, 300 m 3 /óra biogáz (150 m 3 /óra biometán) feletti termelés energianövények nélkül csak egyedi esetekben érhető el, Önköltség jelentősen függ az alapanyagok beszerzési költségeitől, az üzemmérettől, helyi adottságoktól, Biometán önköltsége: 0,45 0,75 EUR/m 3, HUF/m 3

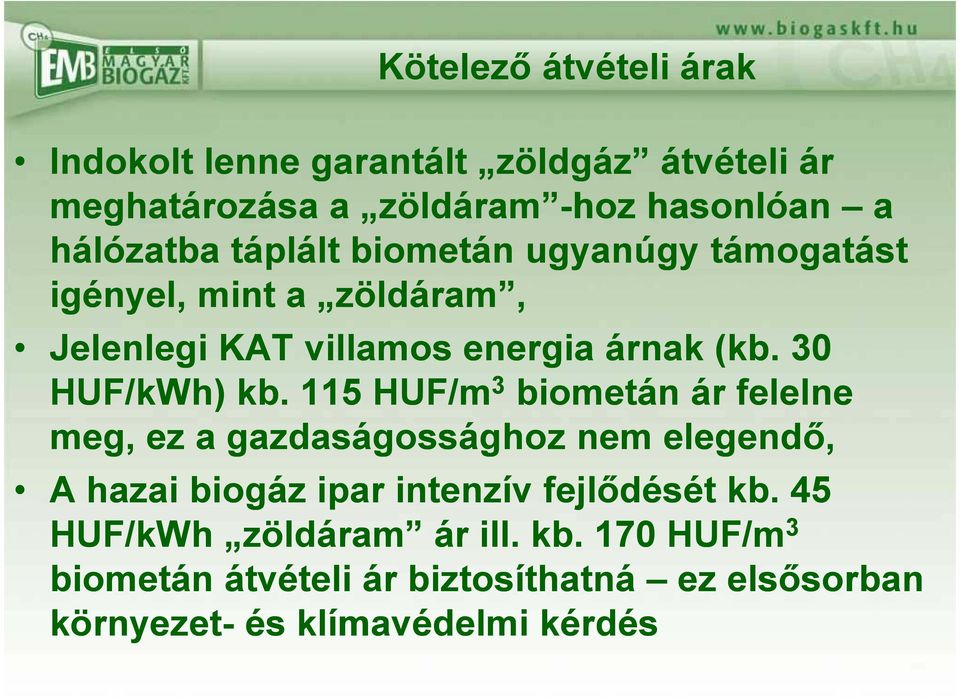

18 Kötelező átvételi árak Indokolt lenne garantált zöldgáz átvételi ár meghatározása a zöldáram -hoz hasonlóan a hálózatba táplált biometán ugyanúgy támogatást igényel, mint a zöldáram, Jelenlegi KAT villamos energia árnak (kb. 30 HUF/kWh) kb. 115 HUF/m 3 biometán ár felelne meg, ez a gazdaságossághoz nem elegendő, A hazai biogáz ipar intenzív fejlődését kb. 45 HUF/kWh zöldáram ár ill. kb. 170 HUF/m 3 biometán átvételi ár biztosíthatná ez elsősorban környezet- és klímavédelmi kérdés

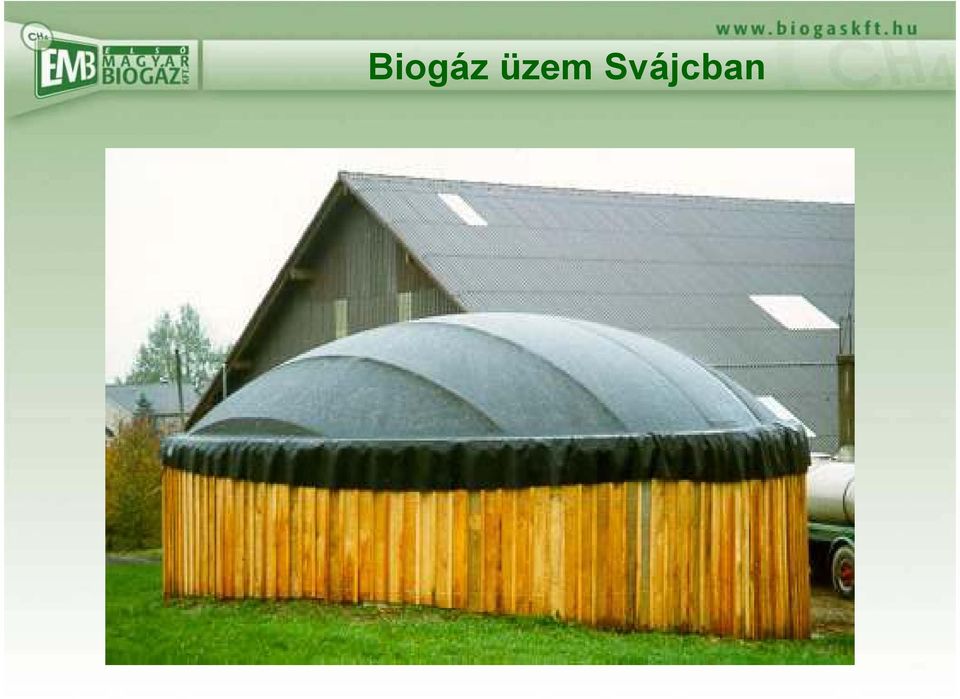

19 Biogáz üzem Svájcban

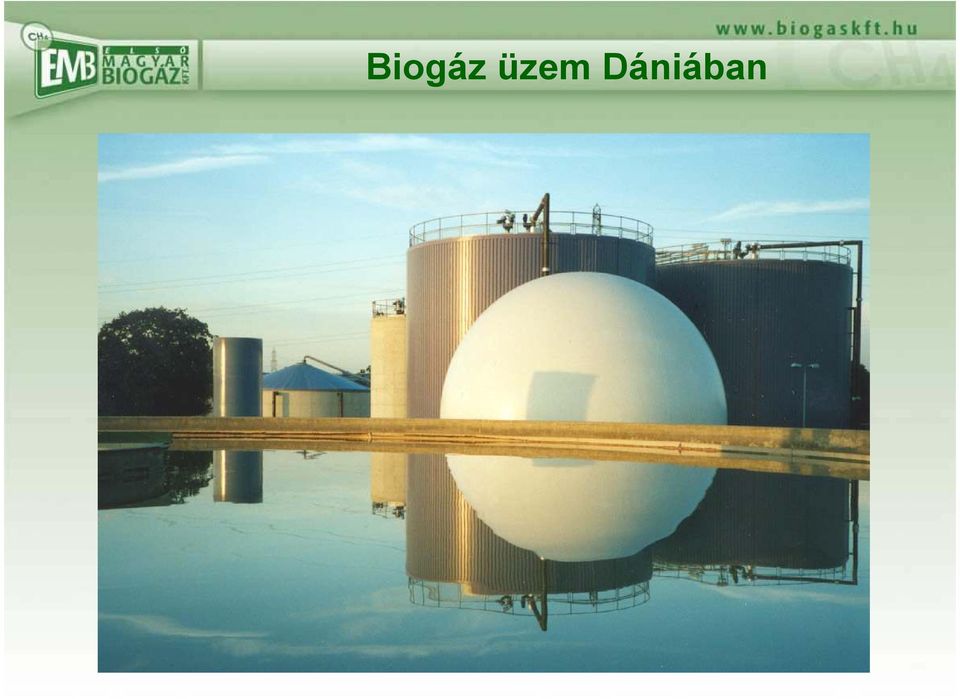

20 Biogáz üzem Dániában

21 Biogáz üzemek

22 Szívesen állunk rendelkezésre: Dr. Kovács Attila Első Magyar Biogáz Kft.

23 Növényi eredetű hulladékok Zöldség- és gyümölcsfeldolgozás Konzervgyári hulladék Gabonapor, stb. Állati eredetű hulladékok Állati trágyák Vágóhídi hulladékok Lejárt szavatosságú élelmiszer Tejipari hulladék anyagok Biogáz alapanyagok 1

24 Ipari melléktermékek Cukorrépaszelet Repcedara, repcepogácsa Nyersglicerin biodiesel gyártásból Szeszmoslék alkohol gyártásból Emberi hulladékok Kommunális hulladék Szennyvíziszap Éttermi hulladék Növények Silókukorica Cukorcirok Csicsóka Másodvetések Biogáz alapanyagok 2

25 Biogáz beruházás gazdaságossága Meghatározó tényezők: Elhelyezkedés, Beilleszkedés, Zöldáram átvételi ár, Alapanyagok biztosításának költségei (trágyák, hulladékok hasznosítása), Beruházási költségek, Finanszírozás feltételei (kamat, stb.), Szakszerűség.

26 Kapcsolt villamos- és hőenergia termelés

27 Biometán (gázhalmazállapotú bioüzemanyag) Rapeseed Corn Energy plant silage
