1 Magyar Mérnöki Kamara Geotermikus Energia Szakosztálya A geotermikus hőtartalom maximális hasznosításának lehetőségei hazai és nemzetközi példák alapján Kujbus Attila ügyvezető igazgató Geotermia Expressz Kft. Budapest, február 17.

lehetőségei hazai és nemzetközi példák alapján Kujbus

2 Tartalom 1. A hazai geotermikus potenciál optimális kihasználása 2. Minden lehetséges műszaki paraméter tartomány kihasználása 3. Minden lehetséges technológia használata 2

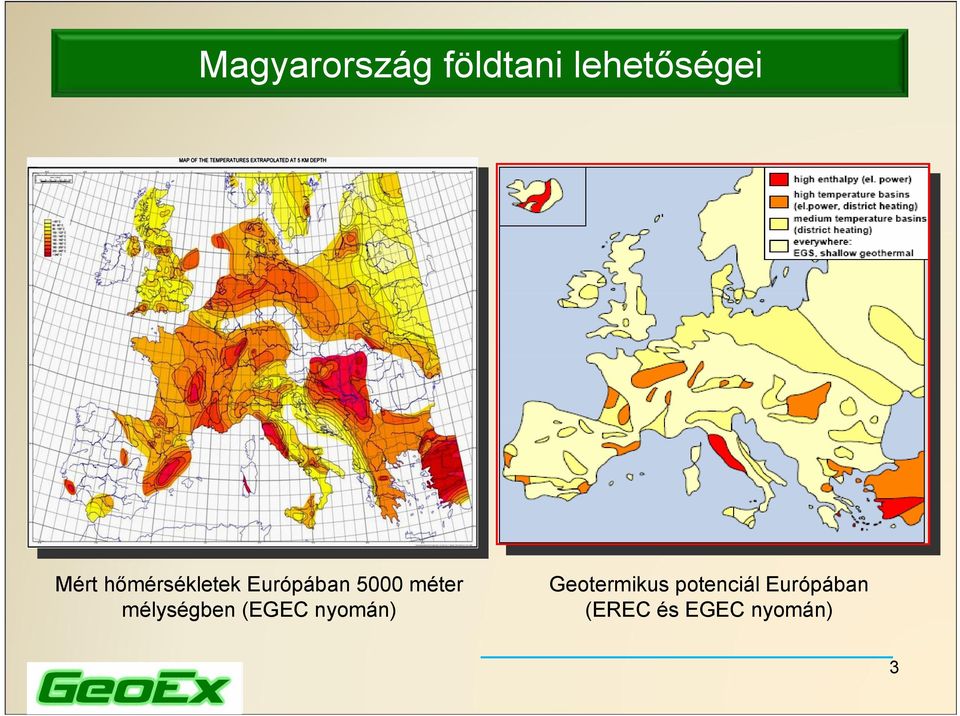

3 Magyarország földtani lehetőségei Mért hőmérsékletek Európában 5000 méter mélységben (EGEC nyomán) Geotermikus potenciál Európában (EREC és EGEC nyomán) 3

4 Geotermikus energiatermelés szegmensei Fő szegmensek Földhőszivattyúk, 300 méterig Hévíztermeléses közvetlen hőszolgáltatás, méterig Elektromos áram termelése, 2500 métertől Vegyes technológiák Hibrid rendszerek más megújulókkal (szolár és bioenergiák) Hibrid rendszerek hagyományos energiaforrásokkal Hőtárolás (szezonális üzemmódok) Kaszkád rendszerek Javított kihozatalú geotermikus rendszerek 4

technológiák Hibrid rendszerek más megújulókkal (szolár és bioenergiák) Hibrid rendszerek hagyományos

5 NCsT-k elemzése, földhőszivattyúk 5

6 NCsT-k elemzése, közvetlen hőszolgáltatás 6

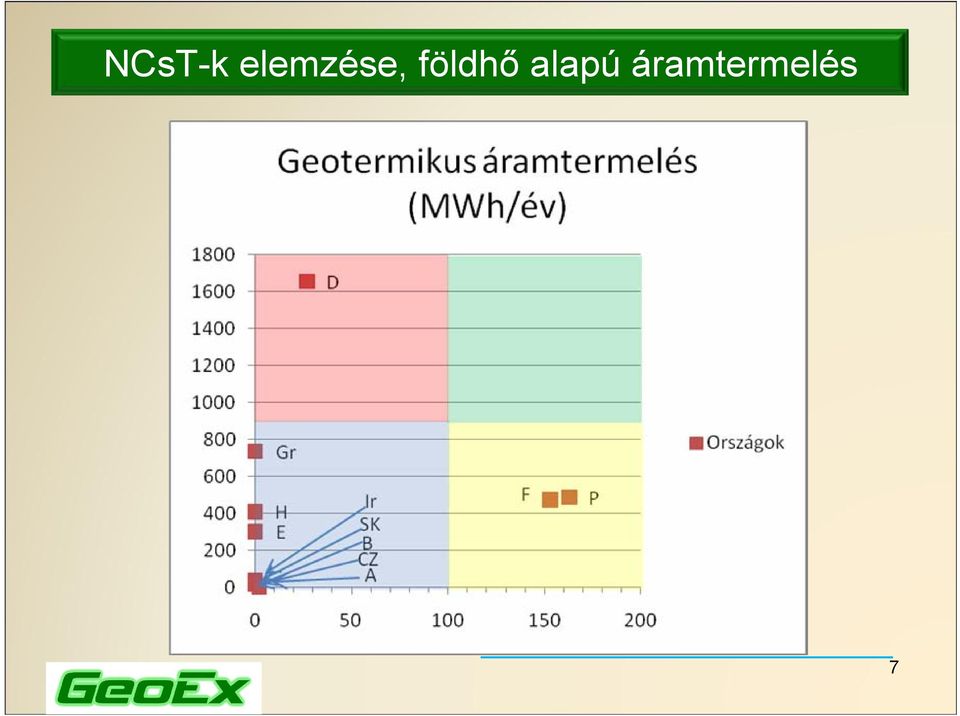

7 NCsT-k elemzése, földhő alapú áramtermelés 7

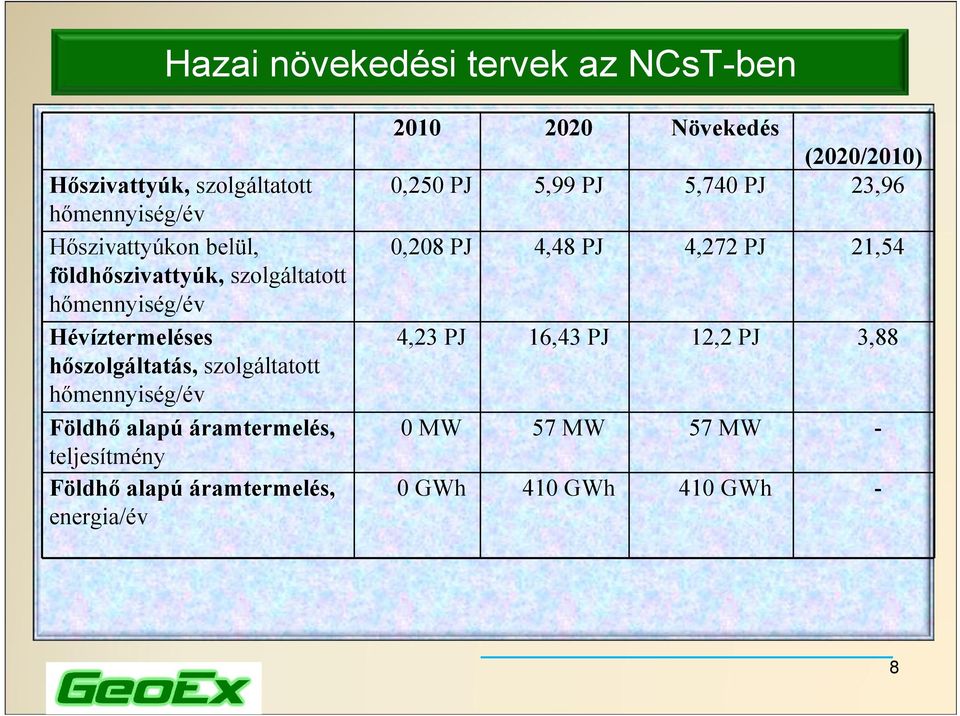

8 Hazai növekedési tervek az NCsT-ben Hőszivattyúk, szolgáltatott hőmennyiség/év Hőszivattyúkon belül, földhőszivattyúk, szolgáltatott hőmennyiség/év Hévíztermeléses hőszolgáltatás, szolgáltatott hőmennyiség/év Földhő alapú áramtermelés, teljesítmény Földhő alapú áramtermelés, energia/év Növekedés (2020/2010) 0,250 PJ 5,99 PJ 5,740 PJ 23,96 0,208 PJ 4,48 PJ 4,272 PJ 21,54 4,23 PJ 16,43 PJ 12,2 PJ 3,88 0 MW 57 MW 57 MW - 0 GWh 410 GWh 410 GWh - 8

alapú áramtermelés, teljesítmény Földhő alapú áramtermelés, energia/év 2010 2020 Növekedés (2020/2010) 0,250 PJ

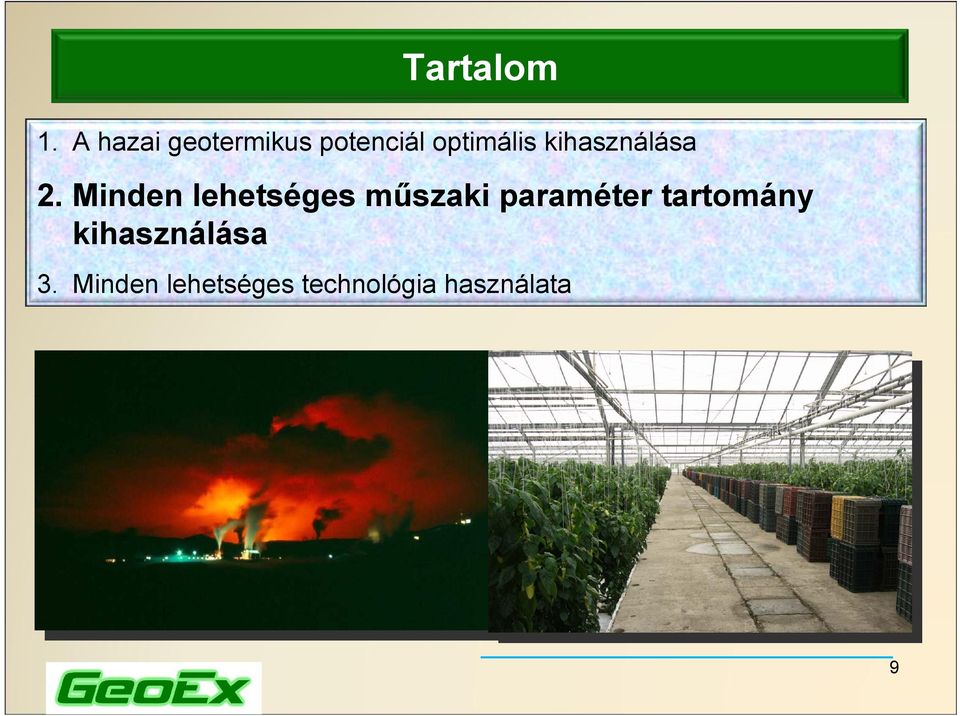

9 Tartalom 1. A hazai geotermikus potenciál optimális kihasználása 2. Minden lehetséges műszaki paraméter tartomány kihasználása 3. Minden lehetséges technológia használata 9

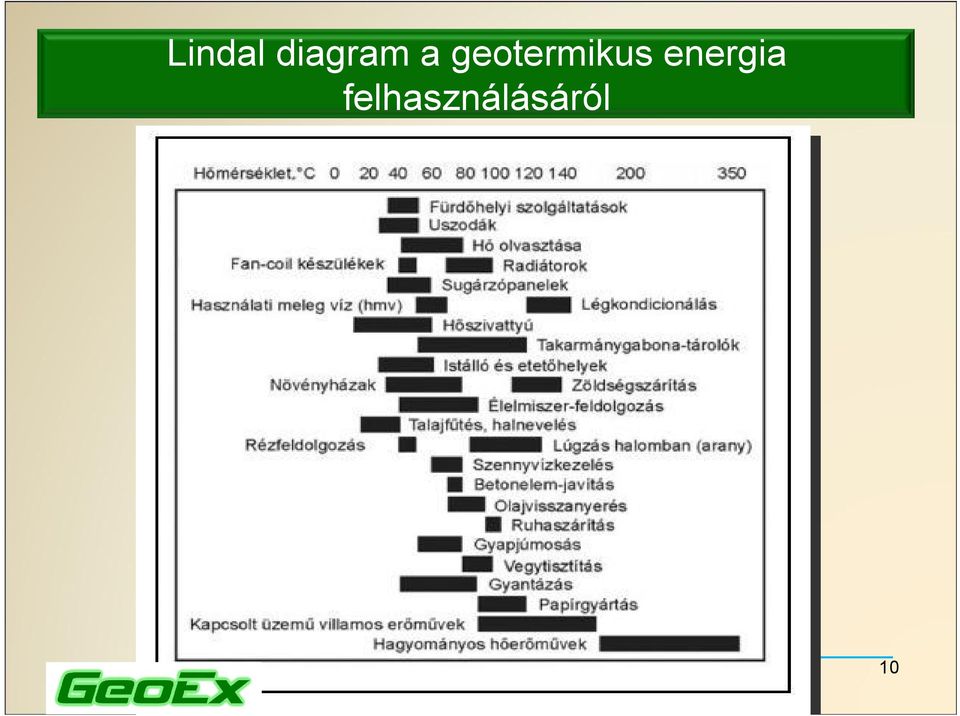

10 Lindal diagram a geotermikus energia felhasználásáról 10

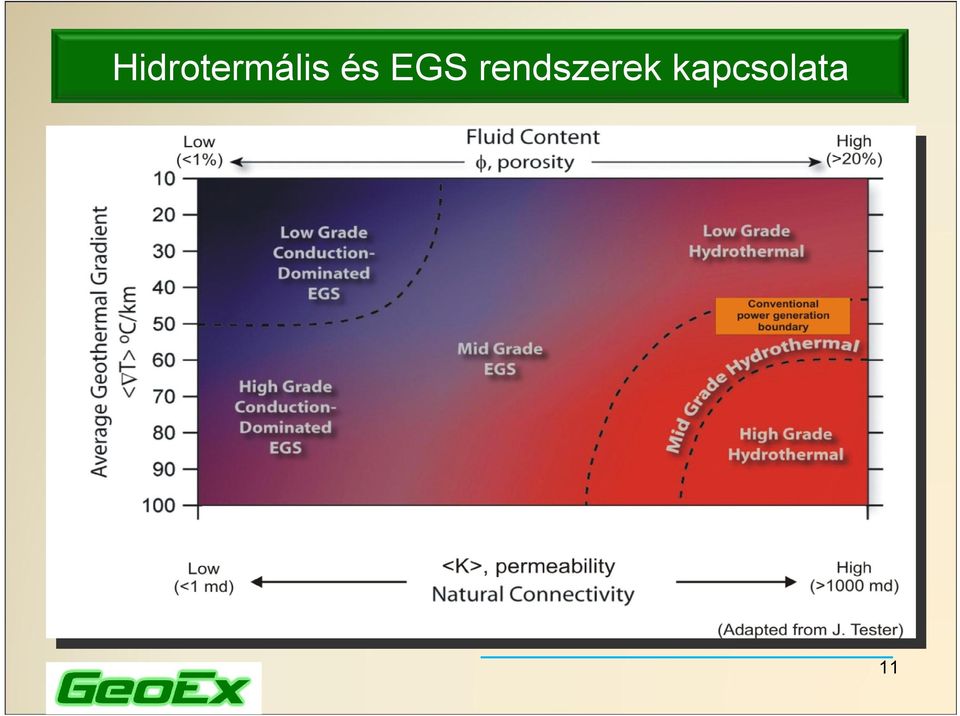

11 Hidrotermális és EGS rendszerek kapcsolata 11

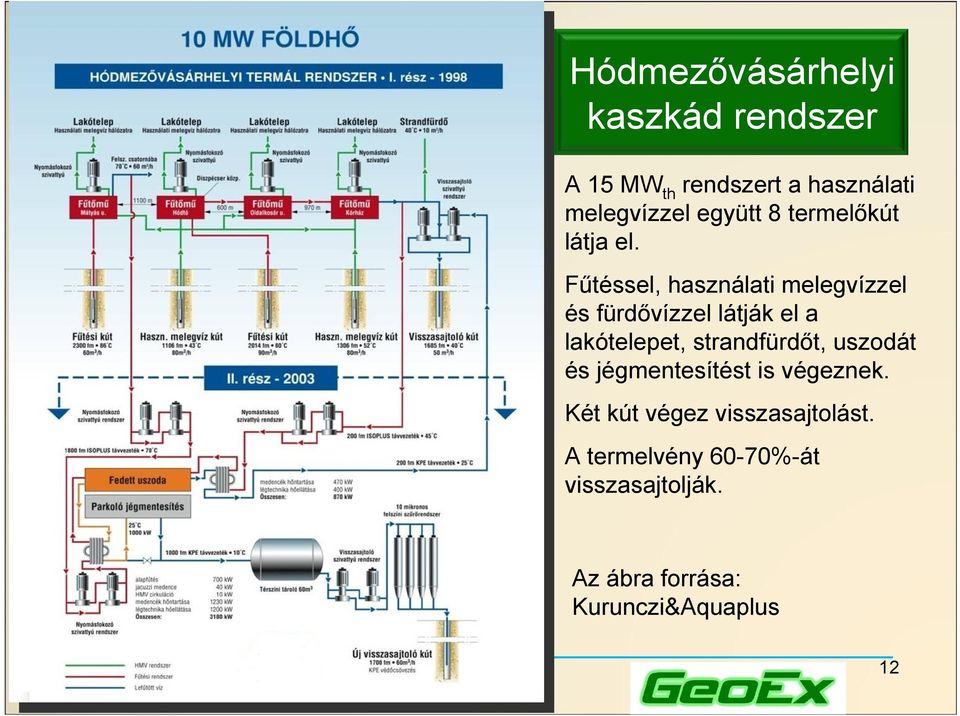

12 Hódmezővásárhelyi kaszkád rendszer A 15 MW th rendszert a használati melegvízzel együtt 8 termelőkút látja el. Fűtéssel, használati melegvízzel és fürdővízzel látják el a lakótelepet, strandfürdőt, uszodát és jégmentesítést is végeznek. Két kút végez visszasajtolást. A termelvény 60-70%-át visszasajtolják. Az ábra forrása: Kurunczi&Aquaplus 12

Fűtéssel, használati melegvízzel és fürdővízzel látják el a lakótelepet, strandfürdőt,

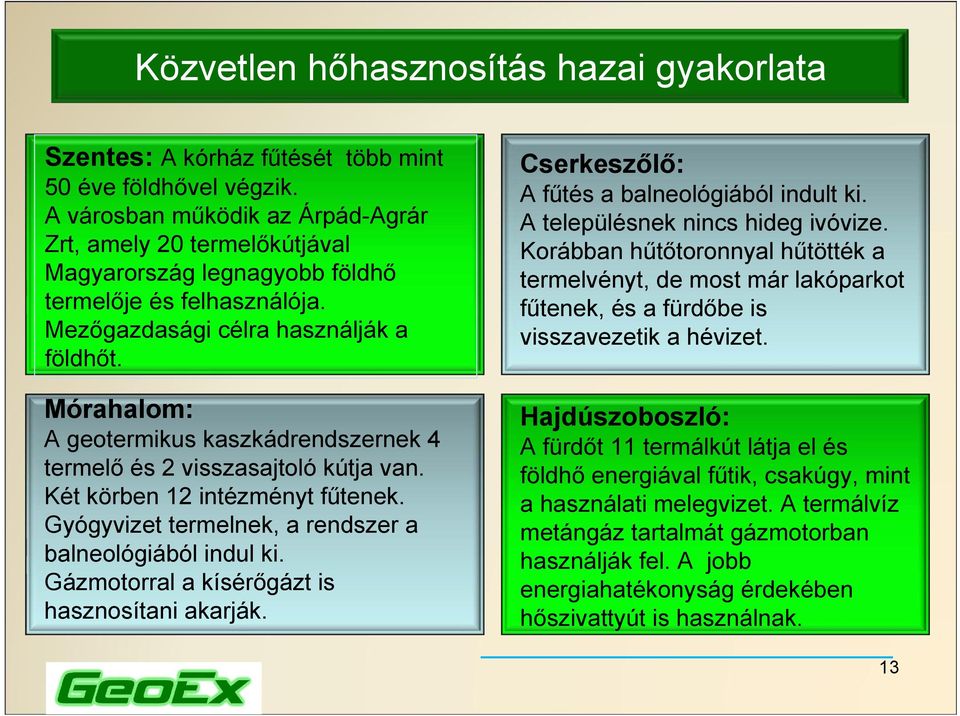

13 Közvetlen hőhasznosítás hazai gyakorlata Szentes: A kórház fűtését több mint 50 éve földhővel végzik. A városban működik az Árpád-Agrár Zrt, amely 20 termelőkútjával Magyarország legnagyobb földhő termelője és felhasználója. Mezőgazdasági célra használják a földhőt. Mórahalom: A geotermikus kaszkádrendszernek 4 termelő és 2 visszasajtoló kútja van. Két körben 12 intézményt fűtenek. Gyógyvizet termelnek, a rendszer a balneológiából indul ki. Gázmotorral a kísérőgázt is hasznosítani akarják. Cserkeszőlő: A fűtés a balneológiából indult ki. A településnek nincs hideg ivóvize. Korábban hűtőtoronnyal hűtötték a termelvényt, de most már lakóparkot fűtenek, és a fürdőbe is visszavezetik a hévizet. Hajdúszoboszló: A fürdőt 11 termálkút látja el és földhő energiával fűtik, csakúgy, mint a használati melegvizet. A termálvíz metángáz tartalmát gázmotorban használják fel. A jobb energiahatékonyság érdekében hőszivattyút is használnak. 13

Mórahalom: A geotermikus kaszkádrendszernek 4 termelő és 2 visszasajtoló kútja van. Két körben 12 intézményt fűtenek. Gyógyvizet termelnek, a rendszer a balneológiából indul ki.

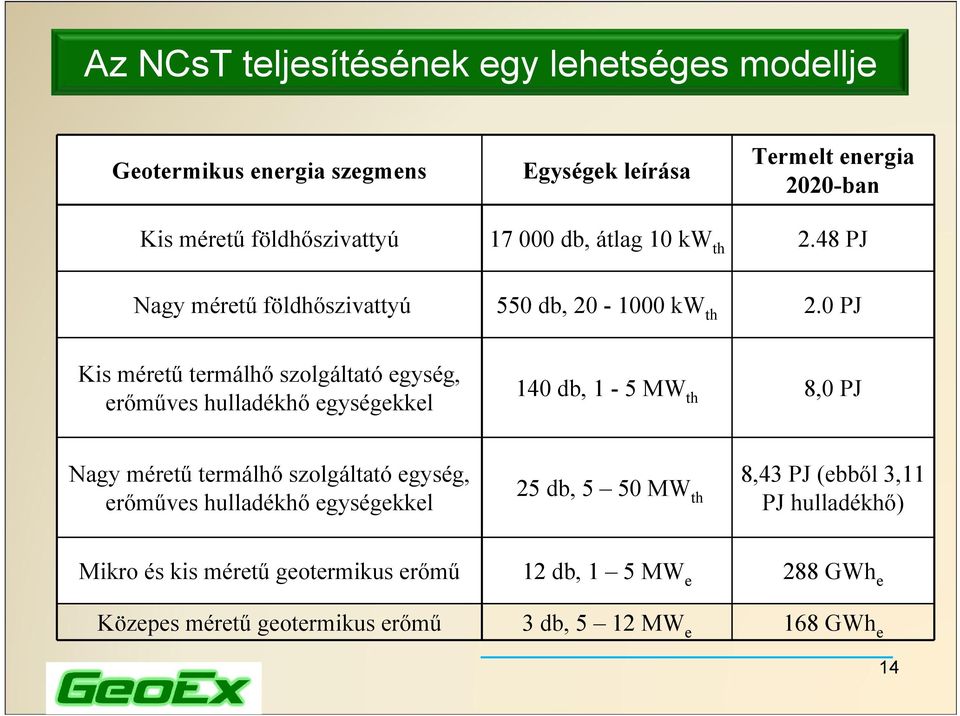

14 Az NCsT teljesítésének egy lehetséges modellje Geotermikus energia szegmens Egységek leírása Termelt energia 2020-ban Kis méretű földhőszivattyú db, átlag 10 kw th 2.48 PJ Nagy méretű földhőszivattyú 550 db, kw th 2.0 PJ Kis méretű termálhő szolgáltató egység, erőműves hulladékhő egységekkel 140 db, 1-5 MW th 8,0 PJ Nagy méretű termálhő szolgáltató egység, erőműves hulladékhő egységekkel 25 db, 5 50 MW th 8,43 PJ (ebből 3,11 PJ hulladékhő) Mikro és kis méretű geotermikus erőmű 12 db, 1 5 MW e 288 GWh e Közepes méretű geotermikus erőmű 3 db, 5 12 MW e 168 GWh e 14

0 PJ Kis méretű termálhő szolgáltató egység, erőműves hulladékhő egységekkel 140 db, 1-5 MW th 8,0 PJ Nagy méretű termálhő szolgáltató egység,

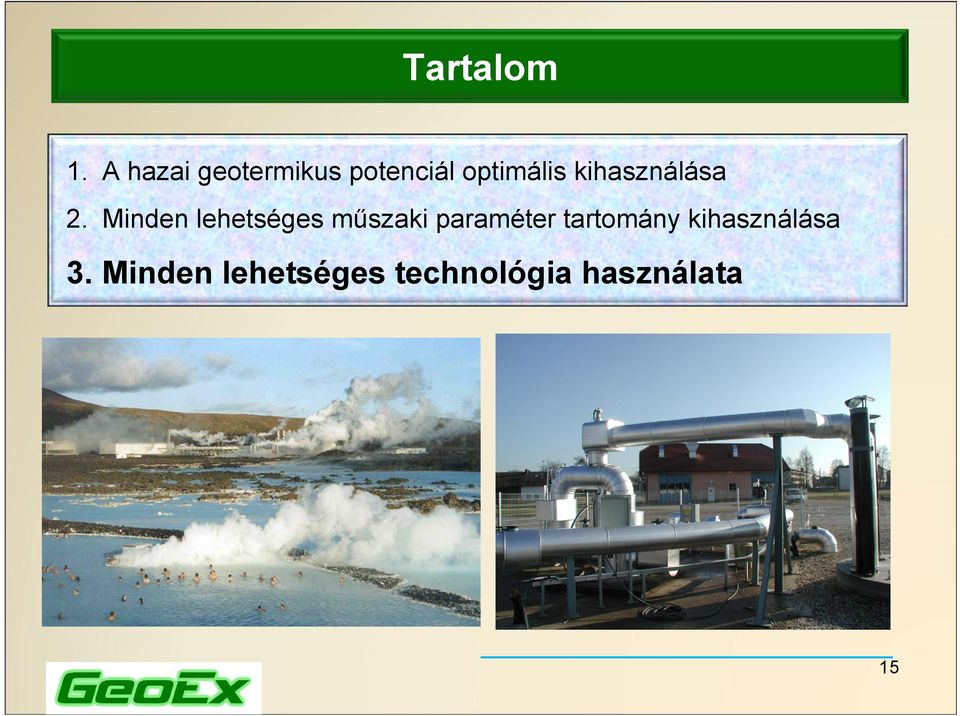

15 Tartalom 1. A hazai geotermikus potenciál optimális kihasználása 2. Minden lehetséges műszaki paraméter tartomány kihasználása 3. Minden lehetséges technológia használata 15

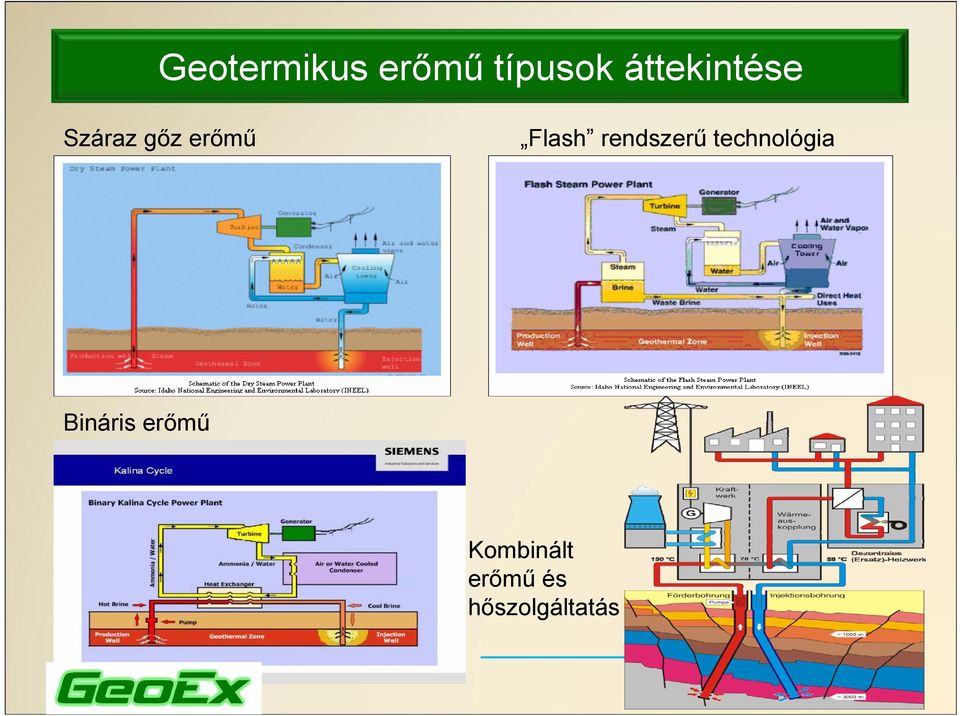

16 Geotermikus erőmű típusok áttekintése Száraz gőz erőmű Flash rendszerű technológia Bináris erőmű Kombinált erőmű és hőszolgáltatás 16

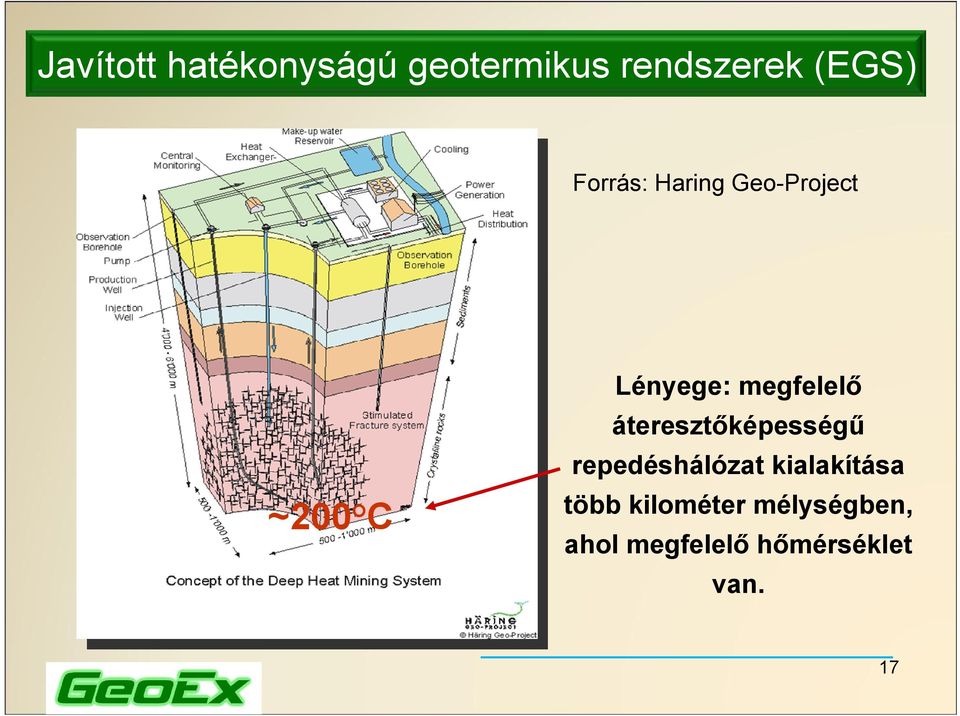

17 Javított hatékonyságú geotermikus rendszerek (EGS) Forrás: Haring Geo-Project ~200 C Lényege: megfelelő áteresztőképességű repedéshálózat kialakítása több kilométer mélységben, ahol megfelelő hőmérséklet van. 17

áteresztőképességű repedéshálózat kialakítása több

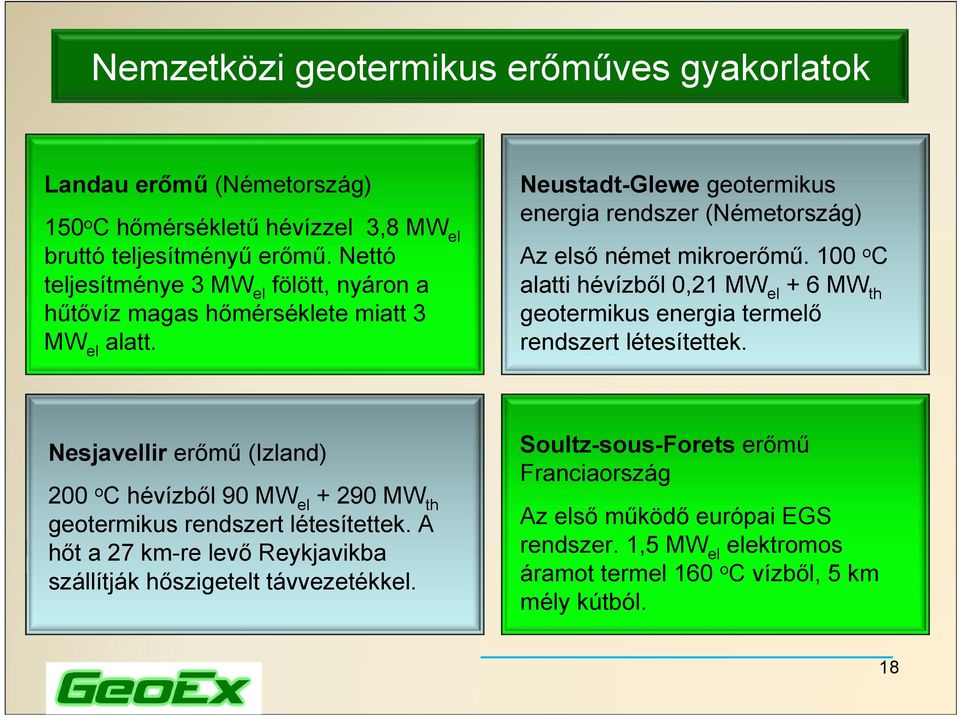

18 Nemzetközi geotermikus erőműves gyakorlatok Landau erőmű (Németország) 150 o C hőmérsékletű hévízzel 3,8 MW el bruttó teljesítményű erőmű. Nettó teljesítménye 3 MW el fölött, nyáron a hűtővíz magas hőmérséklete miatt 3 MW el alatt. Neustadt-Glewe geotermikus energia rendszer (Németország) Az első német mikroerőmű. 100 o C alatti hévízből 0,21 MW el + 6 MW th geotermikus energia termelő rendszert létesítettek. Nesjavellir erőmű (Izland) 200 o C hévízből 90 MW el MW th geotermikus rendszert létesítettek. A hőt a 27 km-re levő Reykjavikba szállítják hőszigetelt távvezetékkel. Soultz-sous-Forets erőmű Franciaország Az első működő európai EGS rendszer. 1,5 MW el elektromos áramot termel 160 o C vízből, 5 km mély kútból. 18

100 o C alatti hévízből 0,21 MW el + 6 MW th geotermikus energia termelő rendszert létesítettek.

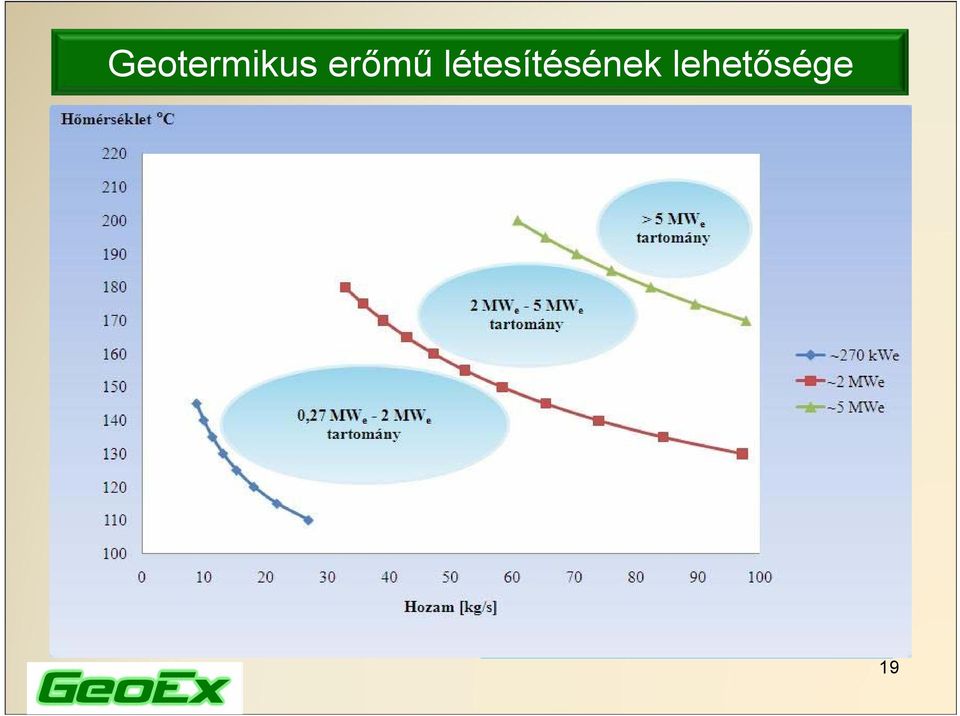

19 Geotermikus erőmű létesítésének lehetősége 19

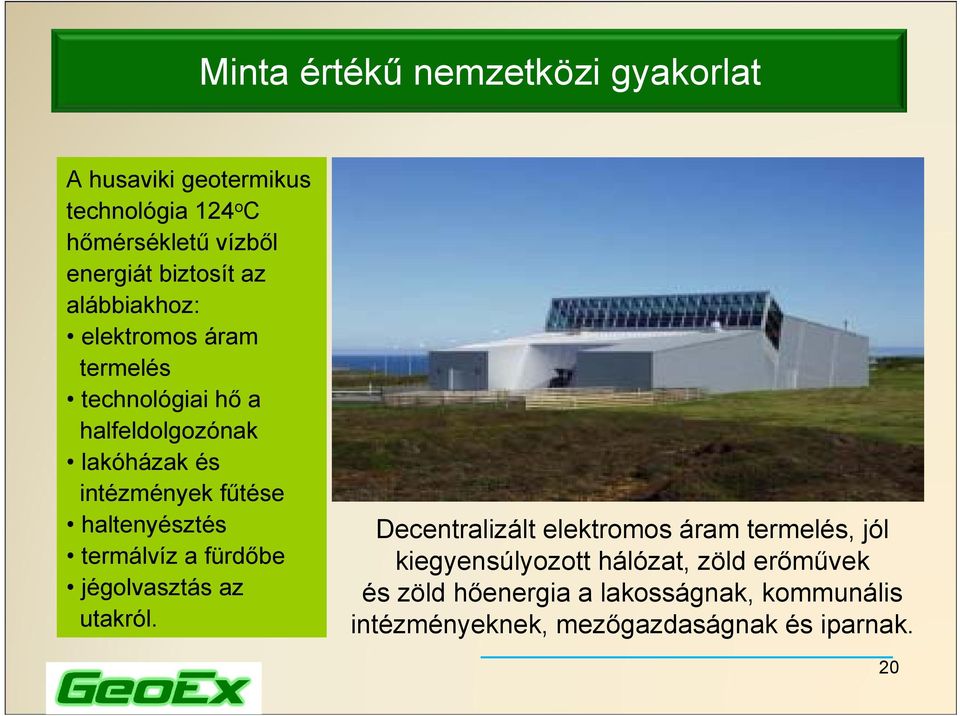

20 Minta értékű nemzetközi gyakorlat A husaviki geotermikus technológia 124 o C hőmérsékletű vízből energiát biztosít az alábbiakhoz: elektromos áram termelés technológiai hő a halfeldolgozónak lakóházak és intézmények fűtése haltenyésztés termálvíz a fürdőbe jégolvasztás az utakról. Decentralizált elektromos áram termelés, jól kiegyensúlyozott hálózat, zöld erőművek és zöld hőenergia a lakosságnak, kommunális intézményeknek, mezőgazdaságnak és iparnak. 20

haltenyésztés termálvíz a fürdőbe jégolvasztás az utakról.

21 Geotermia Expressz Mérnöki Tanácsadó Iroda Kft. Kujbus Attila ügyvezető igazgató 1223 Budapest, Hant u. 26/B. Tel.:
