1 Csicsák József Mecsekérc Zrt. Szulimán Szilvia Mecsekérc Zrt. Fedor Ferenc Geochem Kft. Hlatki Miklós GW Technológiai Tanácsadó Kft A landaui és az insheimi geotermikus erőművekben tett látogatás tapasztalatai

2 A landaui és az insheimi geotermikus erőművekben tett látogatás tapasztalatai A landaui és az insheimi erőművek megtekintésére a Német Geotermikus Egyesület évi karlsruhei kongresszusához kapcsolódóan, november 16-án került sor. A kongresszus magyar napja botrányosan sikerült: több meghirdetett előadás elmaradt. Annak ellenére a programban tartottak magyar vonatkozású előadásokat, hogy a felkért magyar előadók különböző elfoglaltságaik miatt nem vállalták a kongresszuson való szereplést. Pozitívum: a teljes geotermikus vertikumot lefedő magas szakmai színvonal, sok tudományos előadás, a geotermikus energiahasznosításban érintett egyetemek és kutatóintézetek professzorai és phd. hallgatói nagy számban megjelentek és előadásokat tartottak.

3 A landaui és az insheimi geotermikus erőművekben tett látogatás tapasztalatai landaui erőmű A lanadaui geotermikus erőmű főbb jellemzői - 1 /A landaui erőműben án elhangzott előadás alapján/ Termelés repedezett karbonátos tárolóból 1 db termelő és 1 db visszasajtoló ferdített kút, kúttalp mélység:~3300 m,réteghőmérséklet:~160 0 C, kútfej hőmérséklet: ~159 0 C Termelt és visszasajtolt termálvíz térfogatárama: 70 l/s (252 m 3/ óra, 6048 m 3 /nap) Termelési kútfej nyomása: ~22 bar, termelés búvárszivattyúval Besajtolási kútfej nyomás: ~30 bar, besajtolás dugattyús szivattyúval /max. besajtolási kútfej nyomás: 80 bar/

4 A landaui és az insheimi geotermikus erőművekben tett látogatás tapasztalatai landaui erőmű A lanadaui geotermikus erőmű főbb jellemzői 2 Termodinamikai ciklus: ORC (Organic Rankine Cycle), munkaközeg: izo-pentán, léghűtéses munkaközeg kondenzáció, az erőmű szállítója: ORMAT Tervezett legnagyobb villamos teljesítmény: 3,6 MW, tervezett átlagos villamos teljesítmény: 2,9-3,0 MW, tény átlagos villamos teljesítmény:~2,0 MW Az erőműbe belépő termálvíz hőmérséklete: ~159 0 C, kilépő termálvíz hőmérséklet: ~70 0 C Hőszolgáltatás helyi távfűtés névleges hőteljesítménye: 5 MW, hőközpontba belépő termálvíz hőmérséklete:~70 0 C, kilépő termálvíz hőmérséklet:~50 0 C, visszasajtolásra kerülő víz hőmérséklete:~50 0 C Munkaközeg szivattyú teljesítmény igénye: kw, léghűtés teljesítmény igénye: ~45 kw Beruházási költség: 21 millió Euro

5 A landaui és az insheimi geotermikus erőművekben tett látogatás tapasztalatai landaui erőmű Üzemeltetési nehézségek a landaui geotermikus erőműben Üzemeltetési nehézségek: indukált szeizmicitás, korrózió és bárium-szulfát kiválás. A legnagyobb probléma a besajtolás okozta lehűlés miatt fellépő vető elmozdulás és ennek következtében kisebb, lokális földrengések keletkezése, az un. indukált szeizmicitás. (A vetőkre ható nyomófeszültség a lehűlés következtében csökken, s ezért a vető mentén elmozdulás következhet be.) Az indukált szeizmicitás a visszasajtolási térfogatáram csökkentésével mérsékelhető. A kisebb termelési-visszasajtolási térfogatáram következtében természetesen csökken az erőmű hálózatra kiadható villamos teljesítménye is. A földrengések detektálása érdekében szeizmikus érzékelőket telepítettek az erőmű környezetében. Amennyiben a legnagyobb felszín-elmozdulási sebesség ( peak ground velocity ) 5 mm/s és 10 mm/s közé esik nem emelik, s ha túllépi a 10 mm/s sebességet, akkor csökkentik a besajtolás térfogatáramát. A korrózió és a bárium-szulfát kiválás ellen inhibitort alkalmaznak.

6 A landaui és az insheimi geotermikus erőművekben tett látogatás tapasztalatai landaui erőmű Az indukált szeizmicitás következményei a landaui geotermikus erőműben Az indukált szeizmicitás miatt a landaui geotermikus erőmű megtérülése kérdésessé vált. A villamos teljesítmény növelése és végső soron a gazdaságosság, a befektetés megtérülése érdekében egy újabb besajtoló kút fúrását tervezik, amely csökkenti a földrengések keletkezési kockázatát. A lefúrandó új besajtoló kút tervezett költsége 10,6 millió Euro, amelyhez 4,3 millió Euro állami támogatást nyújtanának május 16-i sajtóhír: az egyik tulajdonos, az Energie Suedwest AG nem hajlandó finanszírozni a második besajtoló kút építését és kiszáll a projektből!

7 A landaui és az insheimi geotermikus erőművekben tett látogatás tapasztalatai insheimi erőmű Az insheimi geotermikus erőmű főbb jellemzői - 1 /A landaui erőműben án elhangzott előadás alapján/ Az erőmű műszaki átadása a látogatást megelőző napon történt. Az erőmű még nem működött, a próbaüzem megkezdésére készültek. Termelés repedezett karbonátos tárolóból 1 db termelő és 1 db visszasajtoló ferdített kút, kúttalp mélység:~4300 m, várható kútfej hőmérséklet: ~160 0 C Termálvíz térfogatáram lefúrt termelő kút: 40 l/s (144 m 3/ óra, 3456 m 3 /nap), tervezett termálvíz térfogatáram: 85 l/s (306 m 3 /óra, 7344 m 3 /nap.) Termelési kútfej nyomás: ~6 bar, termelés búvárszivattyúval Besajtolási kútfej nyomás: ~6 bar, besajtolás centrifugál szivattyúval

8 A landaui és az insheimi geotermikus erőművekben tett látogatás tapasztalatai insheimi erőmű Az insheimi geotermikus erőmű főbb jellemzői 2 Az erőmű technológiáját a landaui tapasztalatok figyelembevételével javították, az erőmű szállítója: ORMAT Tervezett legnagyobb villamos teljesítmény:5 MW Várható beruházási költség: ~40 millió Euro

9 A landaui és az insheimi geotermikus erőművekben tett látogatás tapasztalatai landaui erőmű

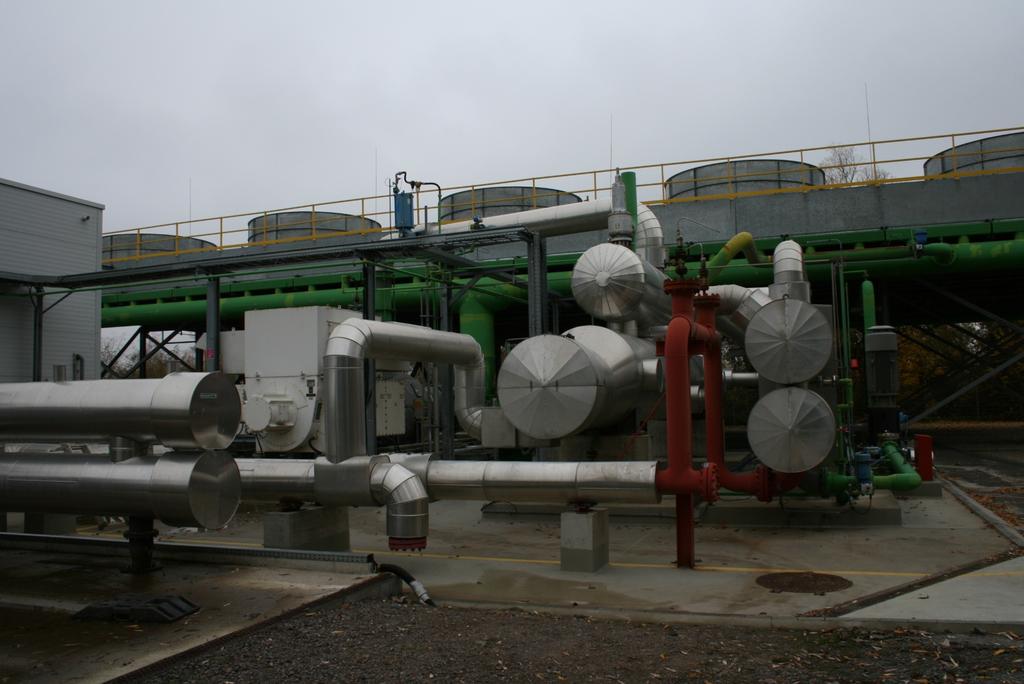

10 A landaui és az insheimi geotermikus erőművekben tett látogatás tapasztalatai landaui erőmű

11 A landaui és az insheimi geotermikus erőművekben tett látogatás tapasztalatai landaui erőmű

12 A landaui és az insheimi geotermikus erőművekben tett látogatás tapasztalatai landaui erőmű

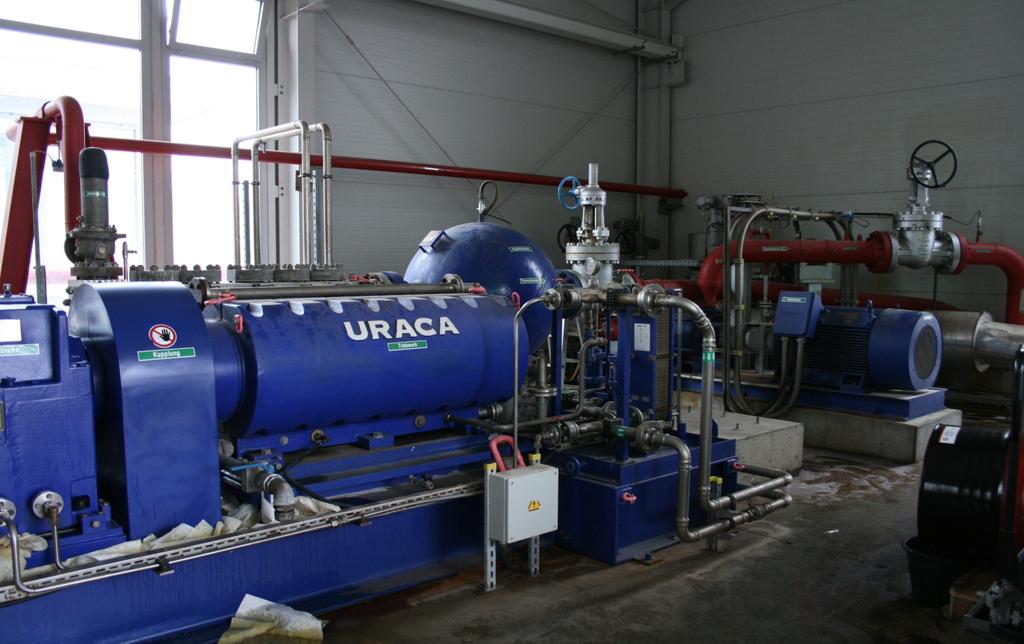

13 A landaui és az insheimi geotermikus erőművekben tett látogatás tapasztalatai landaui erőmű

14 A landaui és az insheimi geotermikus erőművekben tett látogatás tapasztalatai insheimi erőmű

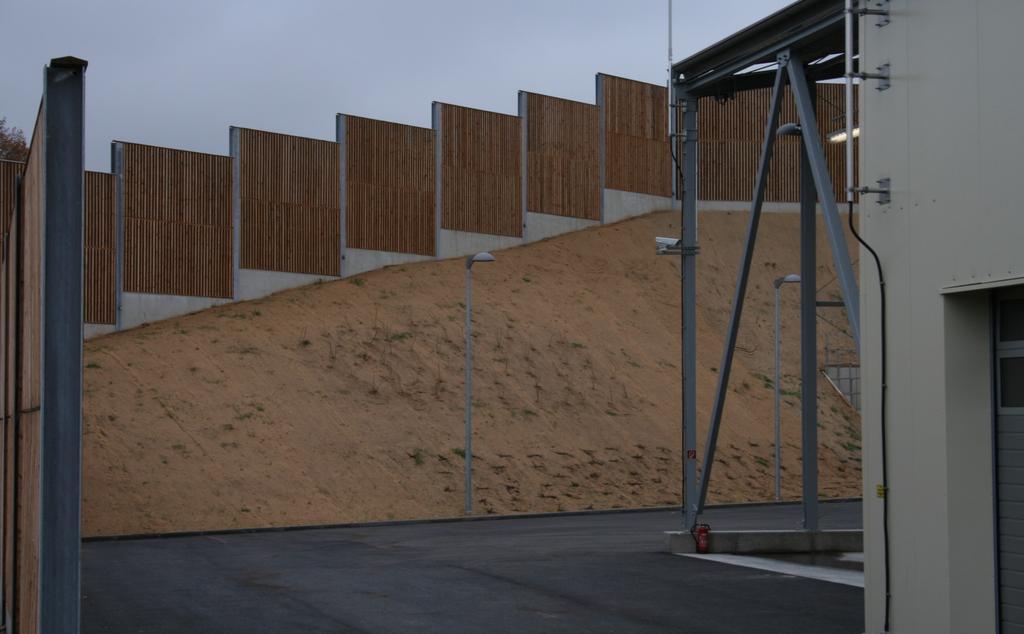

15 A landaui és az insheimi geotermikus erőművekben tett látogatás tapasztalatai insheimi erőmű

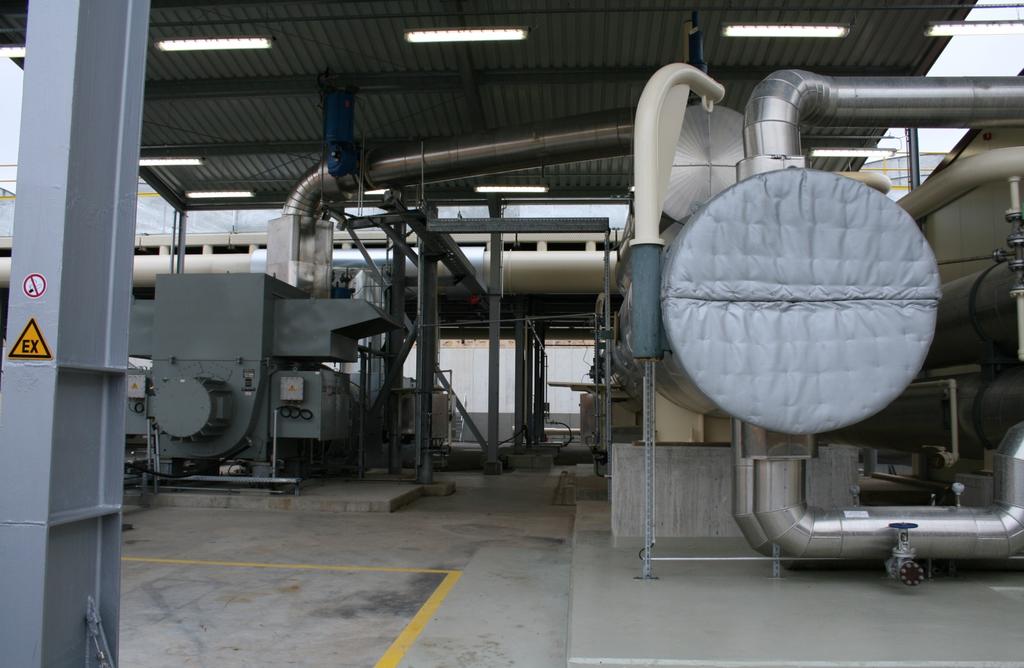

16 A landaui és az insheimi geotermikus erőművekben tett látogatás tapasztalatai insheimi erőmű

17 A landaui és az insheimi geotermikus erőművekben tett látogatás tapasztalatai insheimi erőmű

18 A landaui és az insheimi geotermikus erőművekben tett látogatás tapasztalatai insheimi erőmű

19 A landaui és az insheimi geotermikus erőművekben tett látogatás tapasztalatai Összegzés Az indukált szeizmicitás jelenti a landaui és az insheimi geotermikus erőművek létesítésének és üzemeltetésének legnagyobb kockázatát. Az indukált szeizmicitás miatt Landauban jelentősen csökkenteni kellett a visszasajtolási térfogatáramot, ill. ennek következtében a termelő kút hozamát. A csökkentett termelés miatt a landaui erőmű tény átlagos villamos teljesítménye ~30 %-al kisebb, mint a tervezett. A landaui geotermikus erőmű beruházás gazdaságossága és megtérülése kérdésessé vált, a sajtó hírek szerint az egyik befektető kilépett a projektből. A hazai koncessziós szerződések megkötésénél célszerű figyelembe venni a landaui és insheimi tapasztalatokat!
