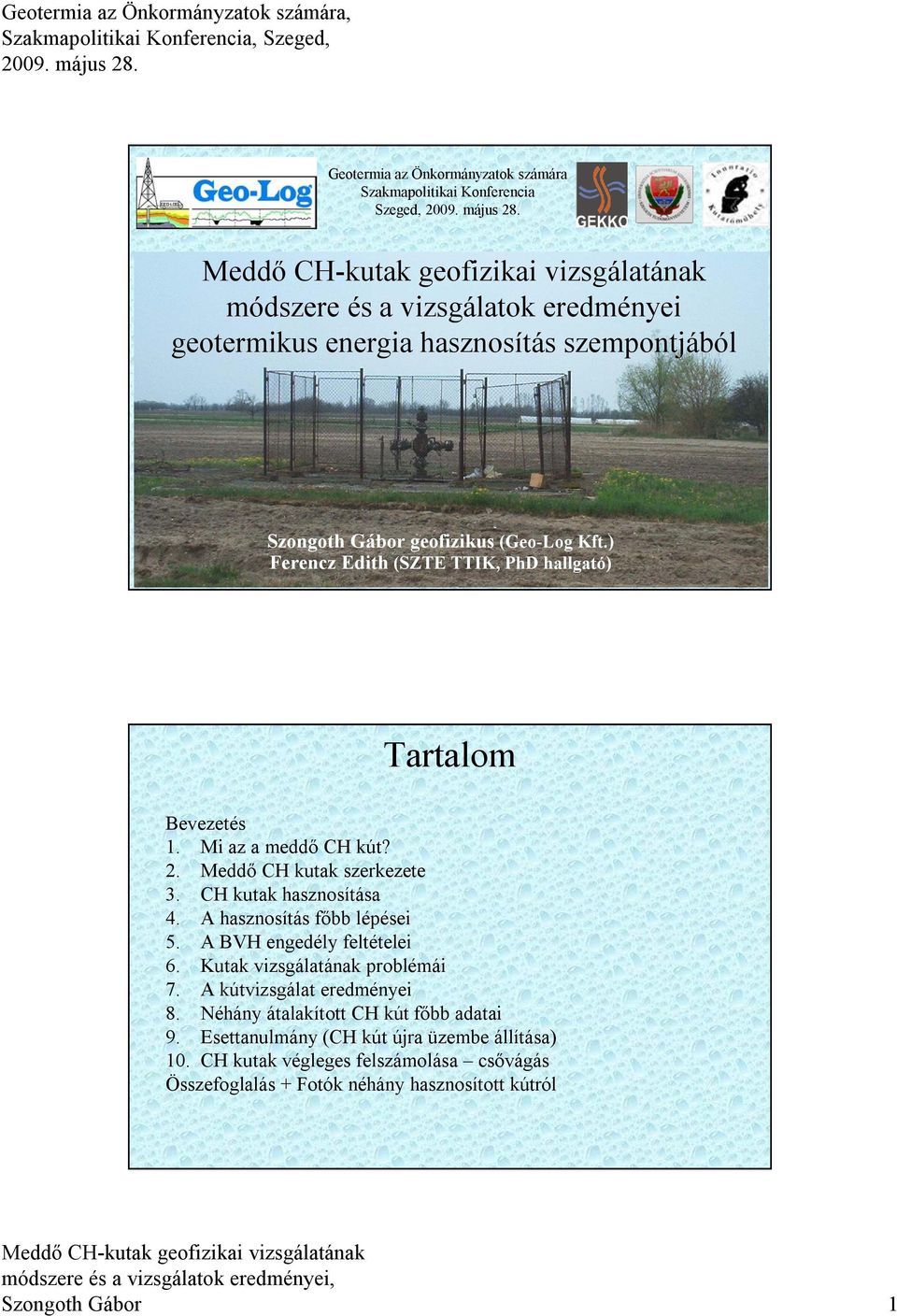

1 Geotermia az Önkormányzatok számára Szakmapolitikai Konferencia Szeged, módszere és a vizsgálatok eredményei geotermikus energia hasznosítás szempontjából Szongoth Gábor geofizikus (Geo-Log Kft.) Ferencz Edith (SZTE TTIK, PhD hallgató) Tartalom Bevezetés 1. Mi az a meddő CH kút? 2. Meddő CH kutak szerkezete 3. CH kutak hasznosítása 4. A hasznosítás főbb lépései 5. A BVH engedély feltételei 6. Kutak vizsgálatának problémái 7. A kútvizsgálat eredményei 8. Néhány átalakított CH kút főbb adatai CH kutak végleges felszámolása csővágás Összefoglalás + Fotók néhány hasznosított kútról Szongoth Gábor 1

Meddő CH kutak szerkezete 3. CH kutak hasznosítása 4. A hasznosítás főbb lépései 5. A BVH engedély feltételei 6. Kutak vizsgálatának problémái 7.

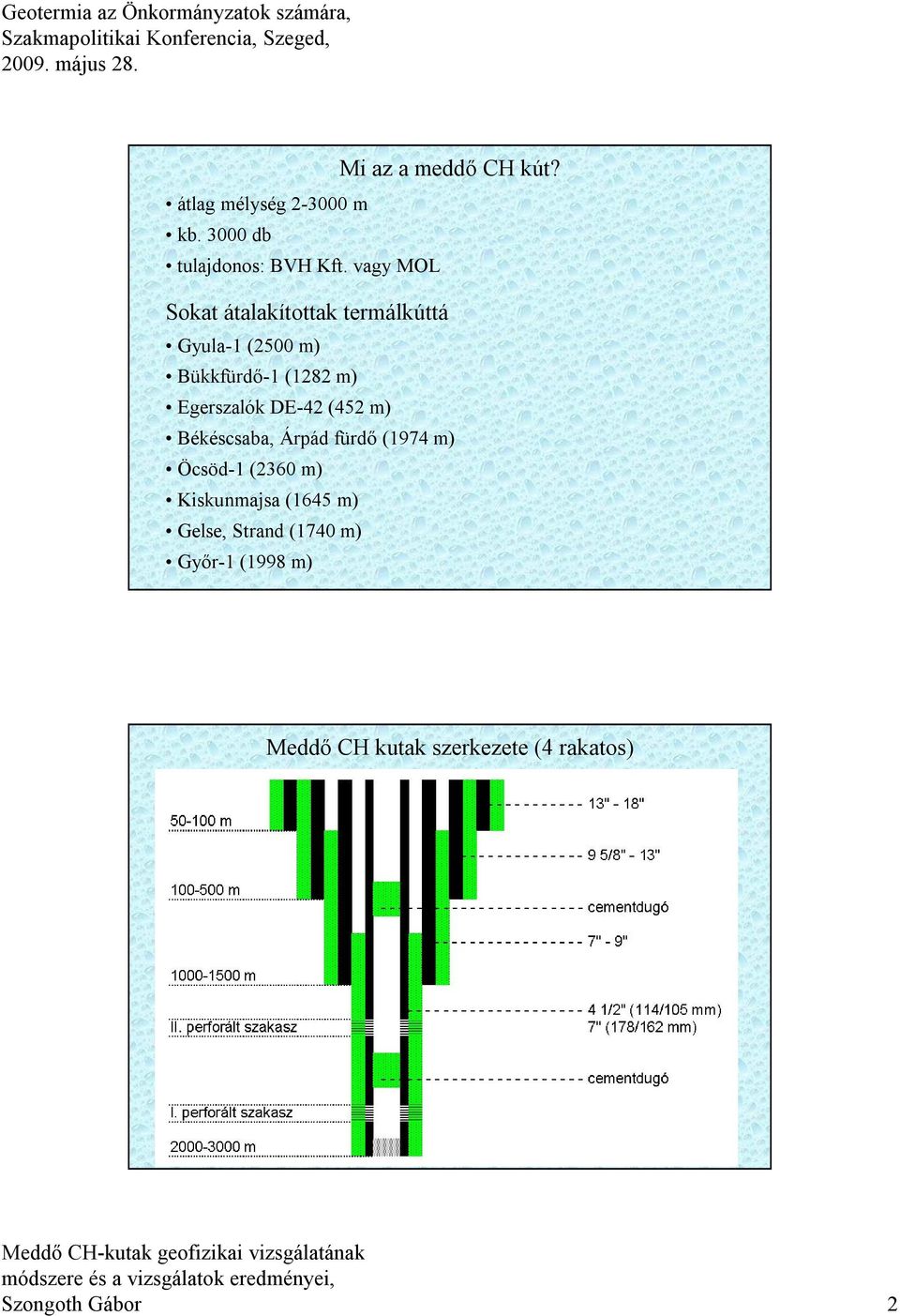

2 Mi az a meddő CH kút? átlag mélység m kb db tulajdonos: BVH Kft. vagy MOL Sokat átalakítottak termálkúttá Gyula-1 (2500 m) Bükkfürdő-1 (1282 m) Egerszalók DE-42 (452 m) Békéscsaba, Árpád fürdő (1974 m) Öcsöd-1 (2360 m) Kiskunmajsa (1645 m) Gelse, Strand (1740 m) Győr-1 (1998 m) Meddő CH kutak szerkezete (4 rakatos) Szongoth Gábor 2

Egerszalók DE-42 (452 m) Békéscsaba, Árpád fürdő (1974 m) Öcsöd-1 (2360 m) Kiskunmajsa

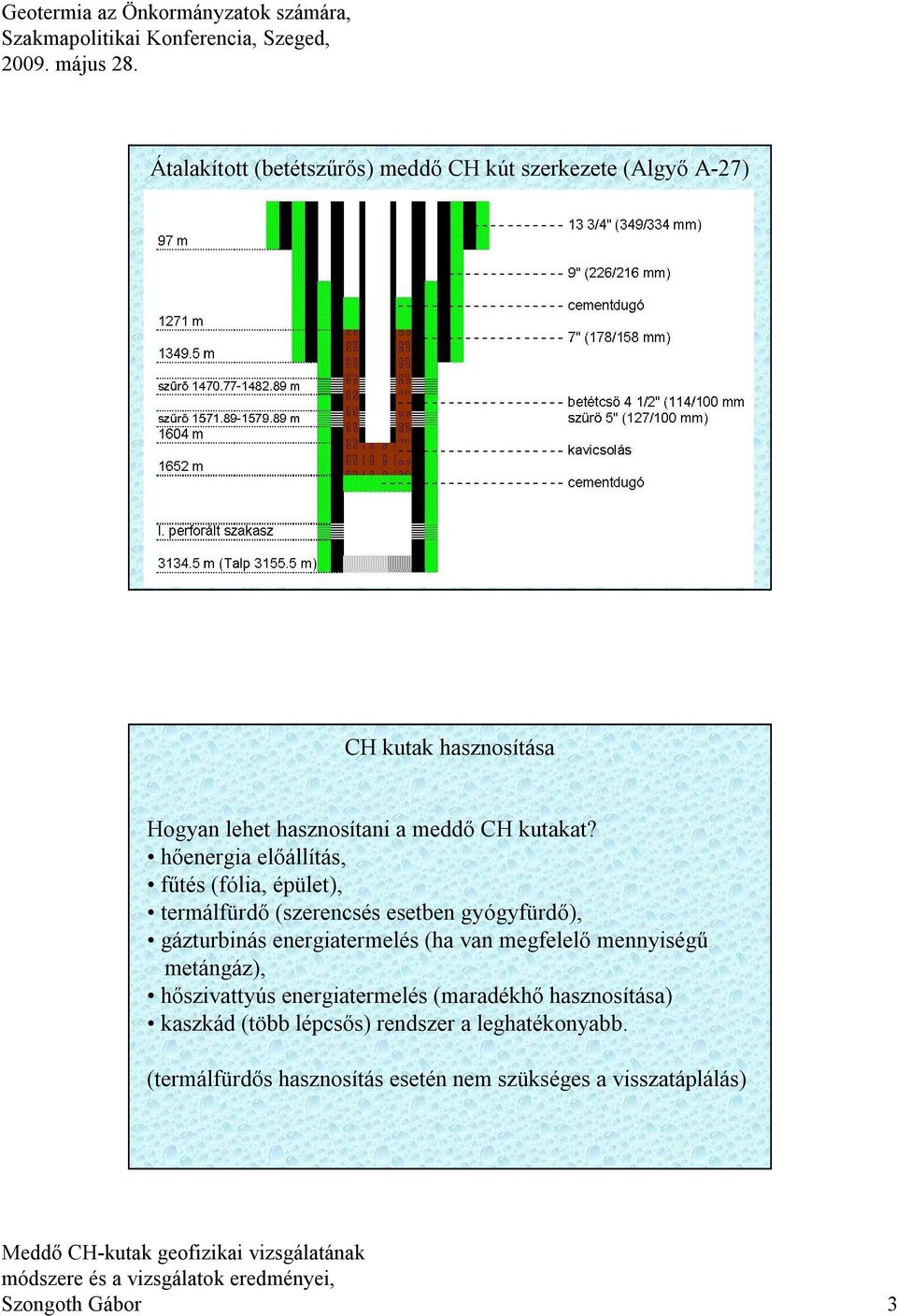

3 Átalakított (betétszűrős) meddő CH kút szerkezete (Algyő A-27) CH kutak hasznosítása Hogyan lehet hasznosítani a meddő CH kutakat? hőenergia előállítás, fűtés (fólia, épület), termálfürdő (szerencsés esetben gyógyfürdő), gázturbinás energiatermelés (ha van megfelelő mennyiségű metángáz), hőszivattyús energiatermelés (maradékhő hasznosítása) kaszkád (több lépcsős) rendszer a leghatékonyabb. (termálfürdős hasznosítás esetén nem szükséges a visszatáplálás) Szongoth Gábor 3

hőenergia előállítás, fűtés (fólia, épület), termálfürdő (szerencsés esetben gyógyfürdő), gázturbinás energiatermelés

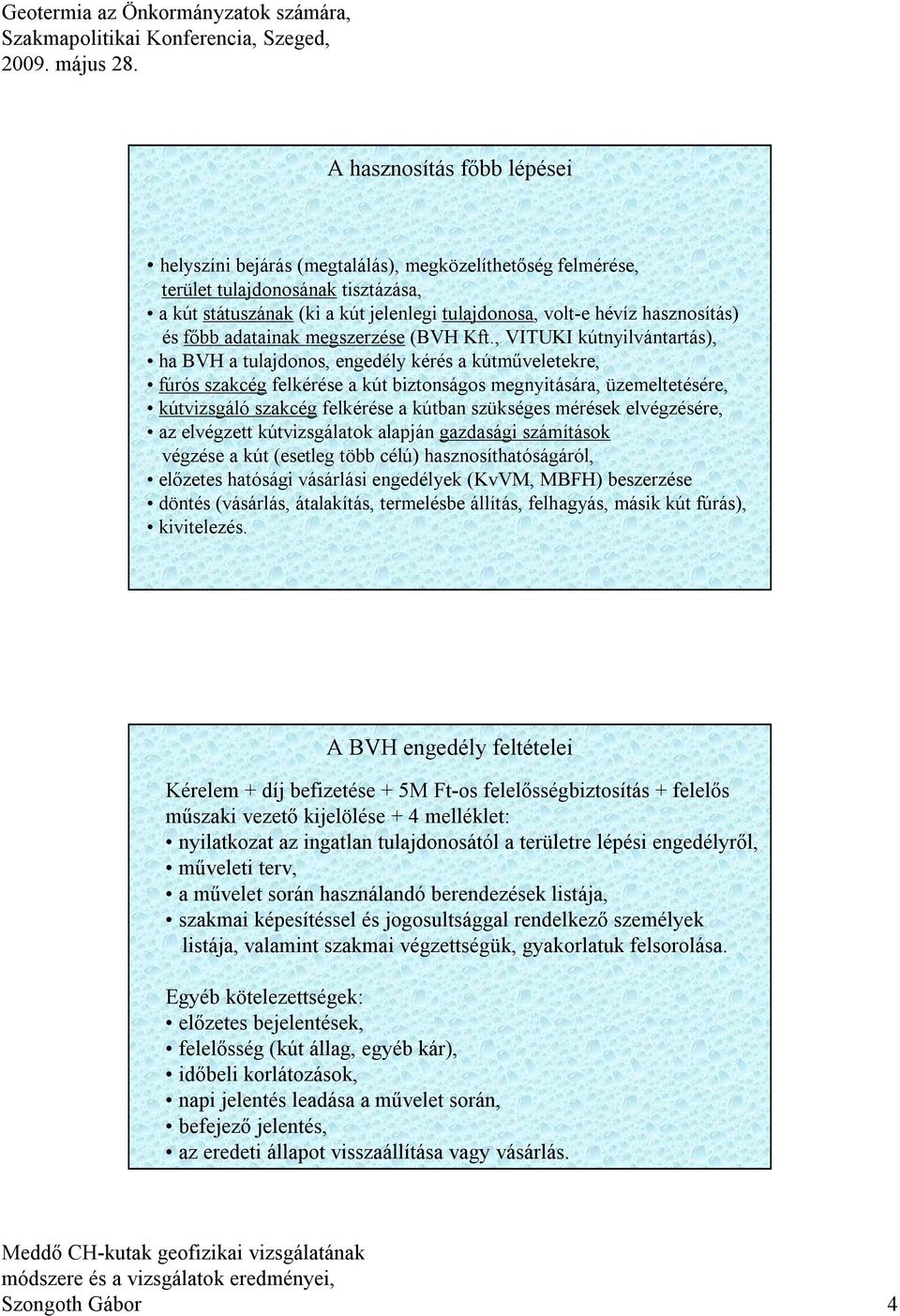

4 A hasznosítás főbb lépései helyszíni bejárás (megtalálás), megközelíthetőség felmérése, terület tulajdonosának tisztázása, a kút státuszának (ki a kút jelenlegi tulajdonosa, volt-e hévíz hasznosítás) és főbb adatainak megszerzése (BVH Kft., VITUKI kútnyilvántartás), ha BVH a tulajdonos, engedély kérés a kútműveletekre, fúrós szakcég felkérése a kút biztonságos megnyitására, üzemeltetésére, kútvizsgáló szakcég felkérése a kútban szükséges mérések elvégzésére, az elvégzett kútvizsgálatok alapján gazdasági számítások végzése a kút (esetleg több célú) hasznosíthatóságáról, előzetes hatósági vásárlási engedélyek (KvVM, MBFH) beszerzése döntés (vásárlás, átalakítás, termelésbe állítás, felhagyás, másik kút fúrás), kivitelezés. A BVH engedély feltételei Kérelem + díj befizetése + 5M Ft-os felelősségbiztosítás + felelős műszaki vezető kijelölése + 4 melléklet: nyilatkozat az ingatlan tulajdonosától a területre lépési engedélyről, műveleti terv, a művelet során használandó berendezések listája, szakmai képesítéssel és jogosultsággal rendelkező személyek listája, valamint szakmai végzettségük, gyakorlatuk felsorolása. Egyéb kötelezettségek: előzetes bejelentések, felelősség (kút állag, egyéb kár), időbeli korlátozások, napi jelentés leadása a művelet során, befejező jelentés, az eredeti állapot visszaállítása vagy vásárlás. Szongoth Gábor 4

, VITUKI kútnyilvántartás), ha BVH a tulajdonos, engedély kérés a kútműveletekre, fúrós szakcég felkérése a kút biztonságos megnyitására, üzemeltetésére, kútvizsgáló szakcég felkérése a kútban

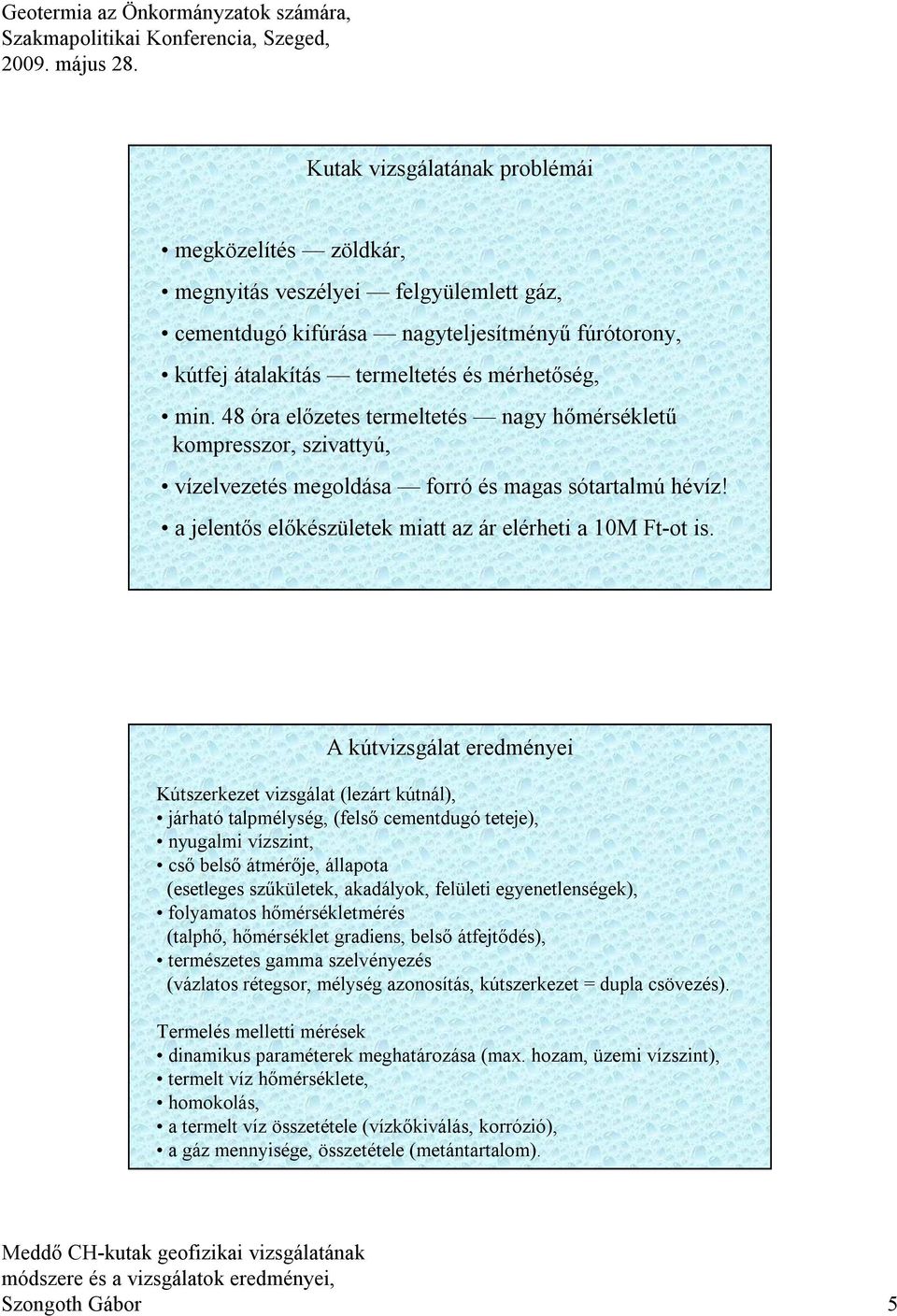

5 Kutak vizsgálatának problémái megközelítés zöldkár, megnyitás veszélyei felgyülemlett gáz, cementdugó kifúrása nagyteljesítményű fúrótorony, kútfej átalakítás termeltetés és mérhetőség, min. 48 óra előzetes termeltetés nagy hőmérsékletű kompresszor, szivattyú, vízelvezetés megoldása forró és magas sótartalmú hévíz! a jelentős előkészületek miatt az ár elérheti a 10M Ft-ot is. A kútvizsgálat eredményei Kútszerkezet vizsgálat (lezárt kútnál), járható talpmélység, (felső cementdugó teteje), nyugalmi vízszint, cső belső átmérője, állapota (esetleges szűkületek, akadályok, felületi egyenetlenségek), folyamatos hőmérsékletmérés (talphő, hőmérséklet gradiens, belső átfejtődés), természetes gamma szelvényezés (vázlatos rétegsor, mélység azonosítás, kútszerkezet = dupla csövezés). Termelés melletti mérések dinamikus paraméterek meghatározása (max. hozam, üzemi vízszint), termelt víz hőmérséklete, homokolás, a termelt víz összetétele (vízkőkiválás, korrózió), a gáz mennyisége, összetétele (metántartalom). Szongoth Gábor 5

A kútvizsgálat eredményei Kútszerkezet vizsgálat (lezárt kútnál), járható talpmélység, (felső cementdugó teteje), nyugalmi vízszint, cső belső átmérője, állapota (esetleges szűkületek, akadályok,

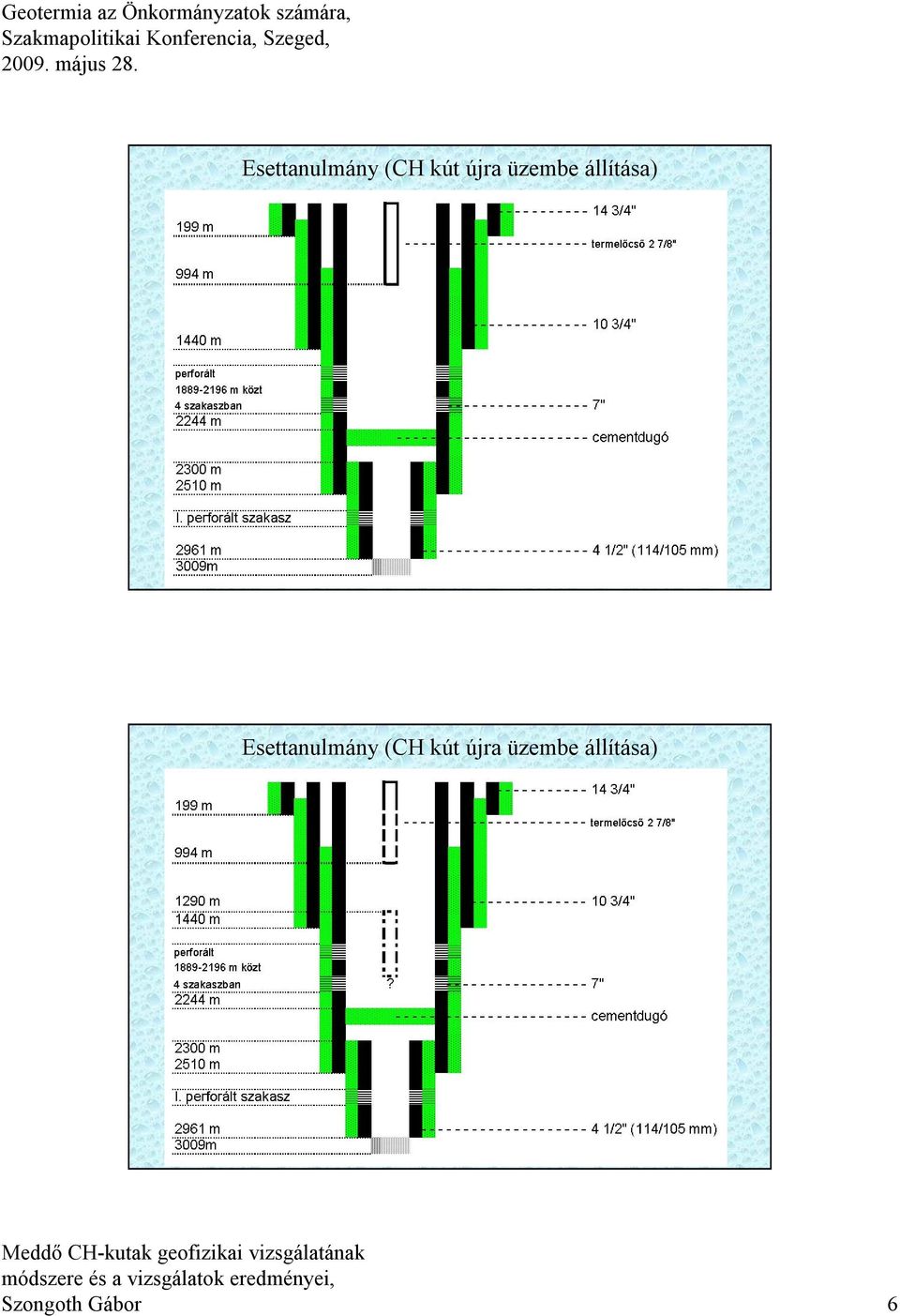

6 Szongoth Gábor 6

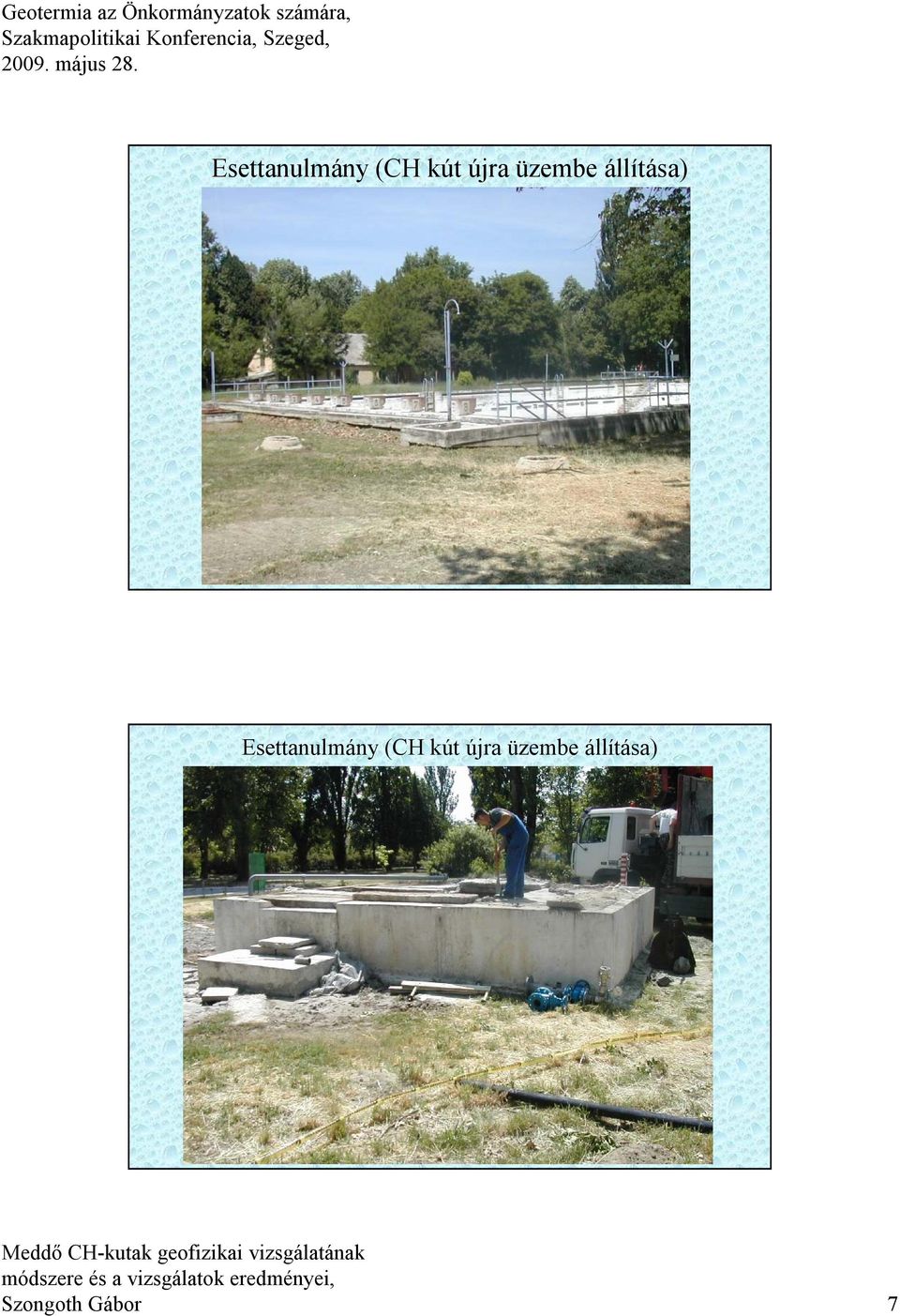

7 Szongoth Gábor 7

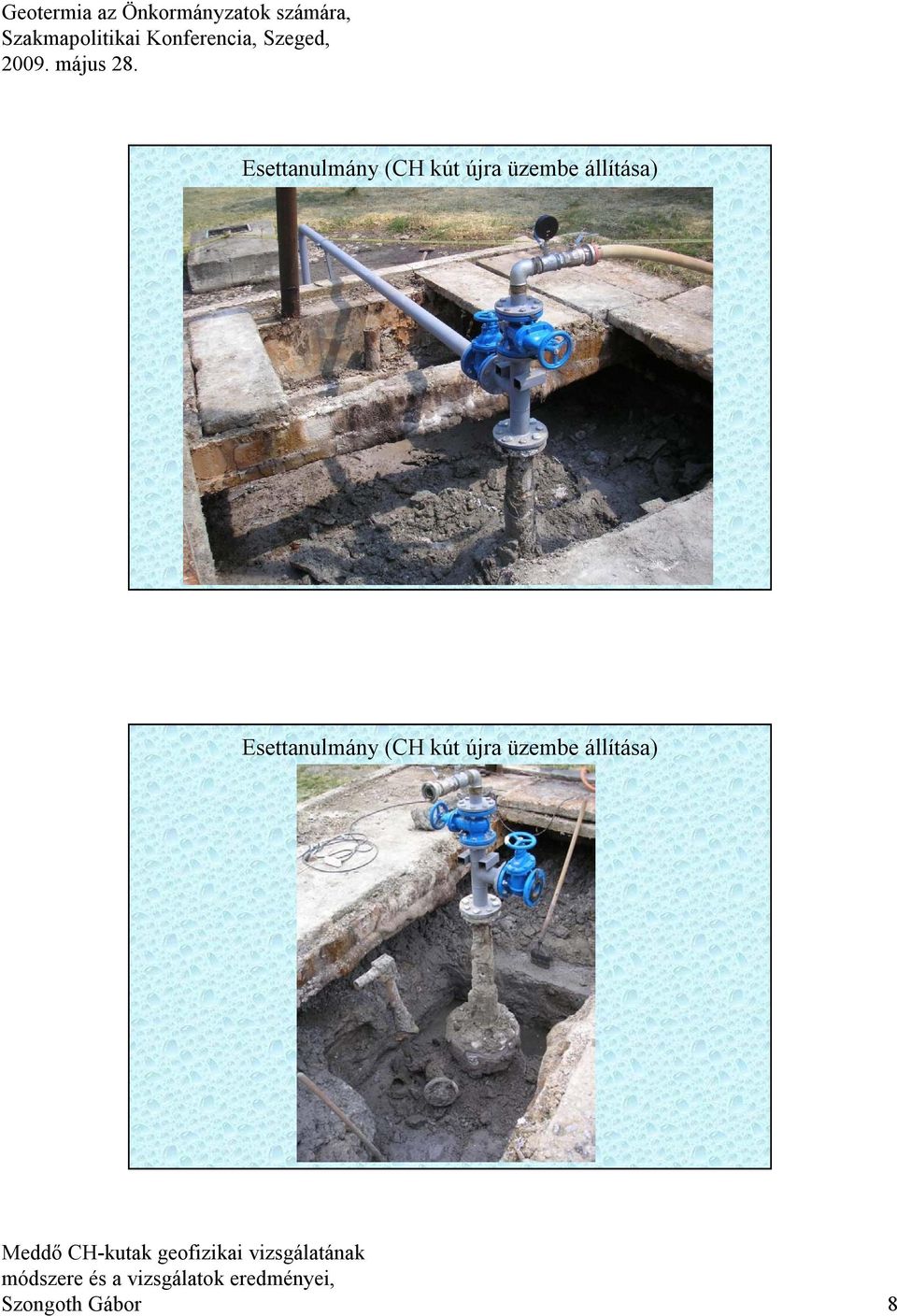

8 Szongoth Gábor 8

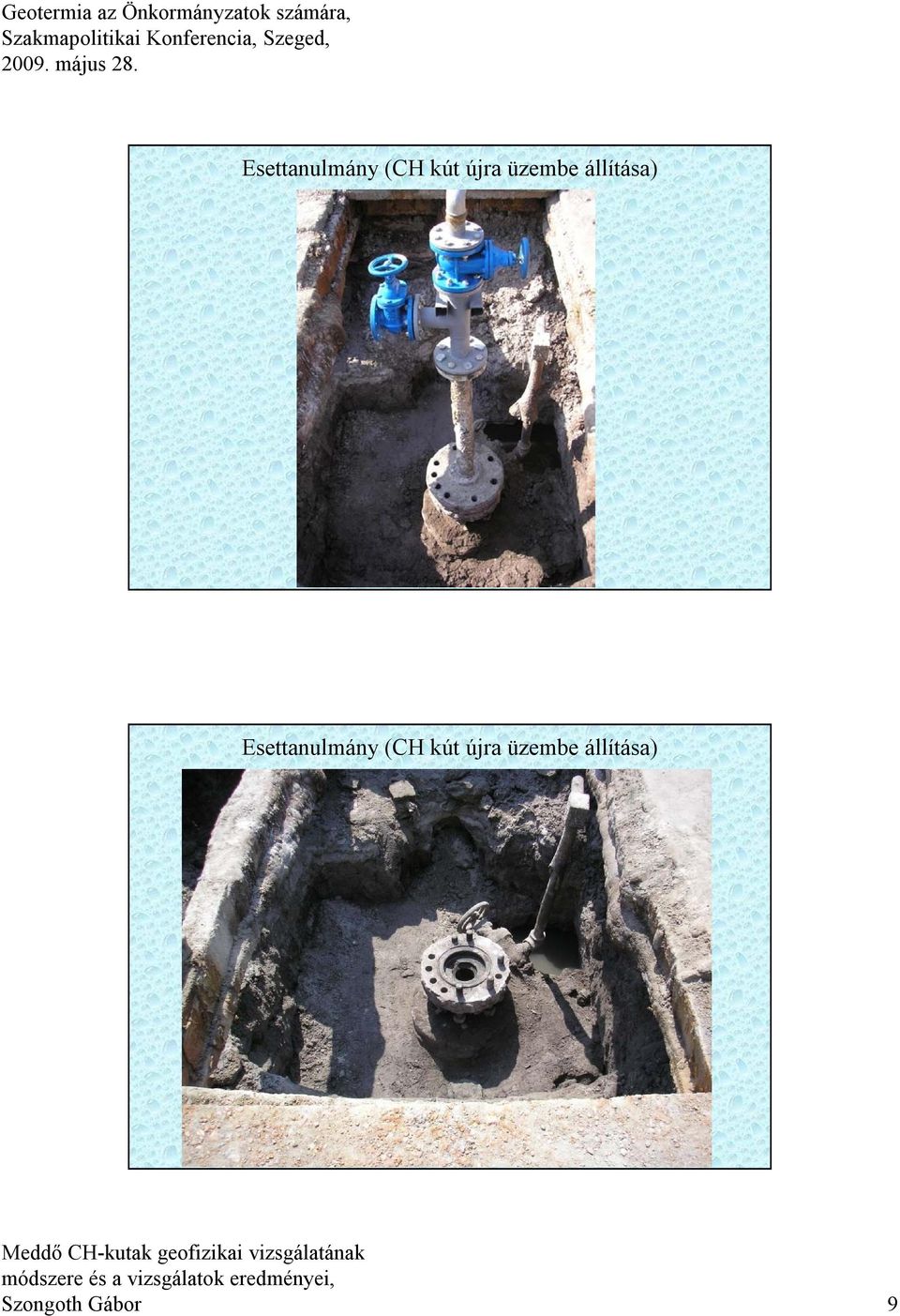

9 Szongoth Gábor 9

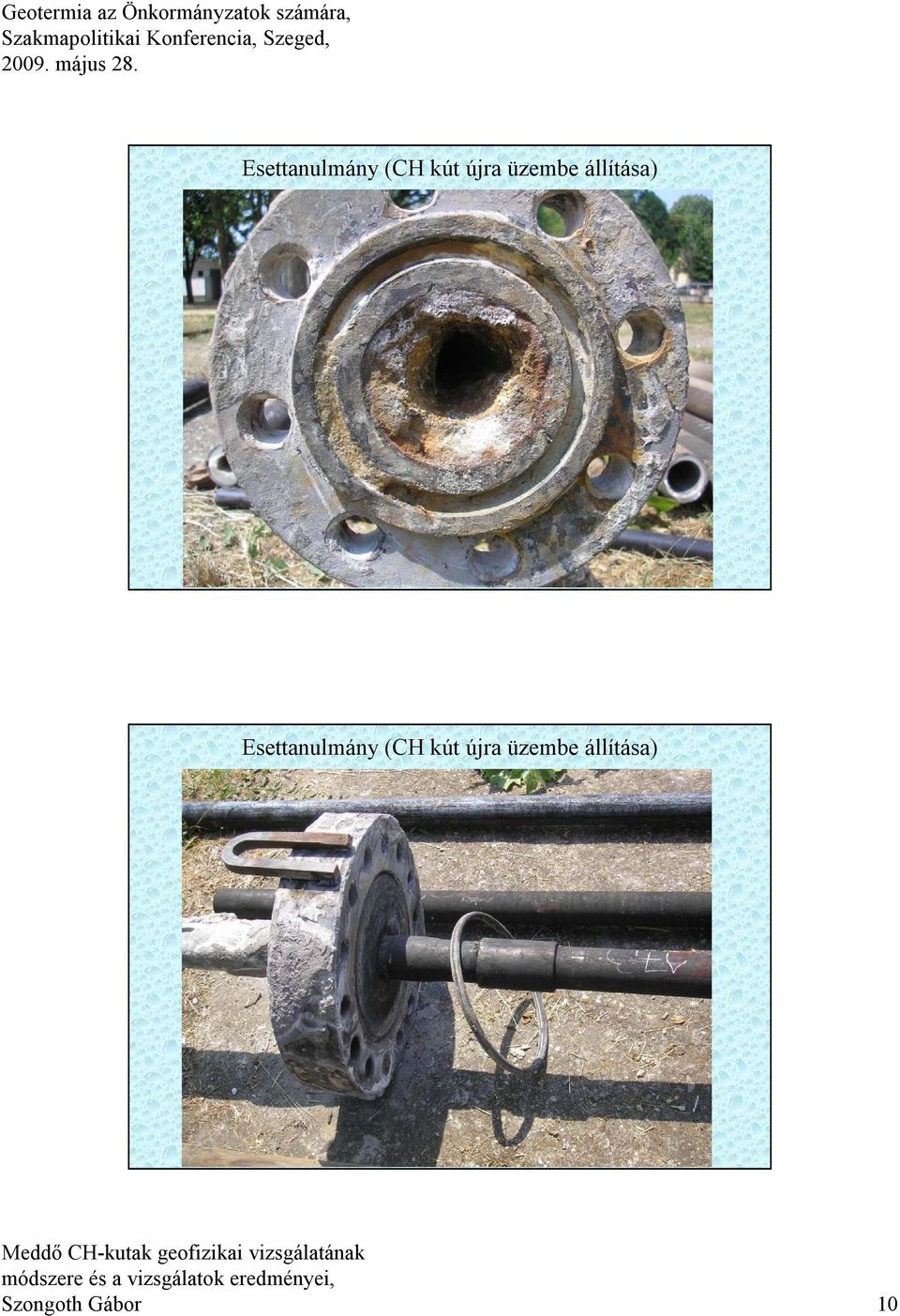

10 Szongoth Gábor 10

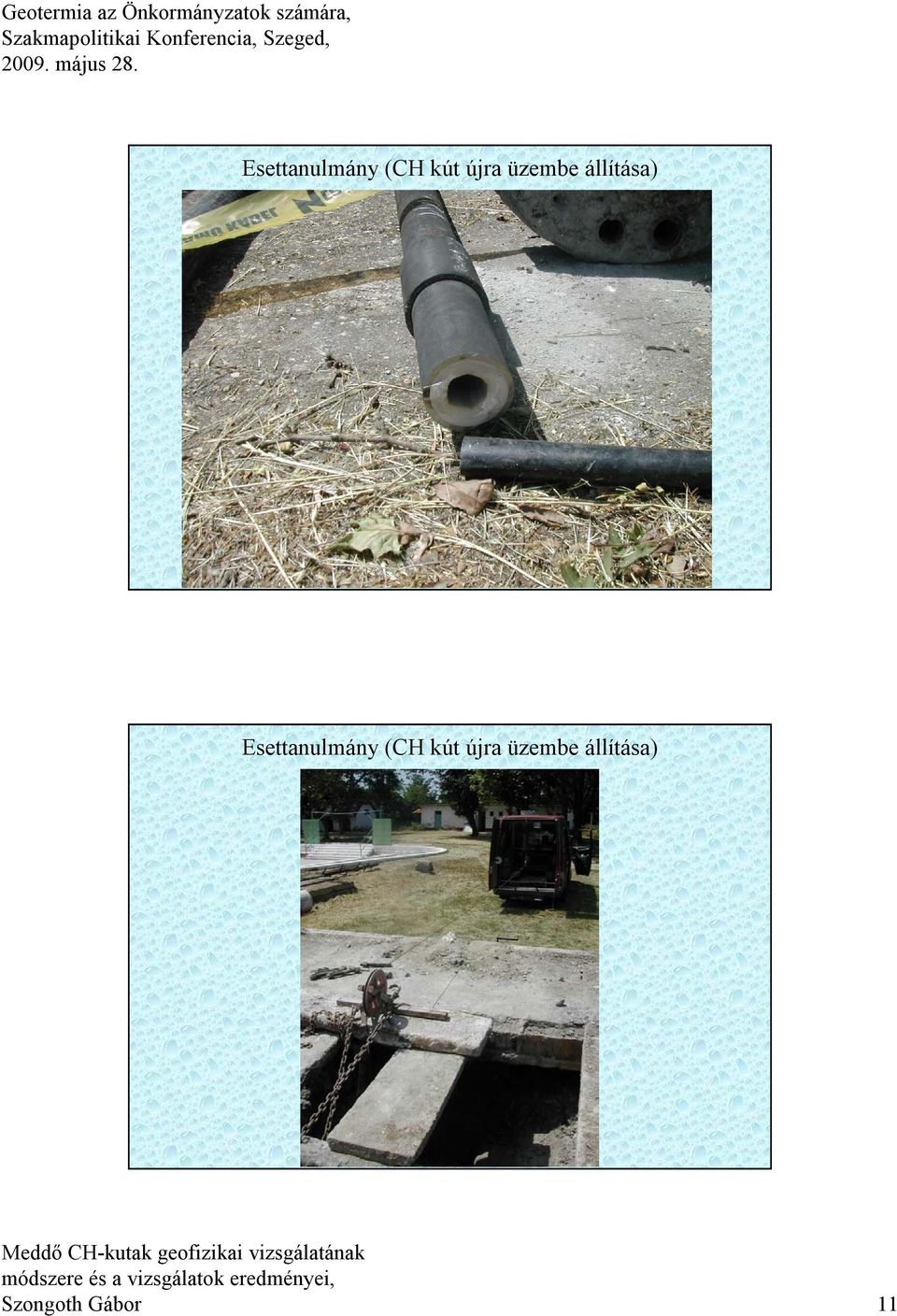

11 Szongoth Gábor 11

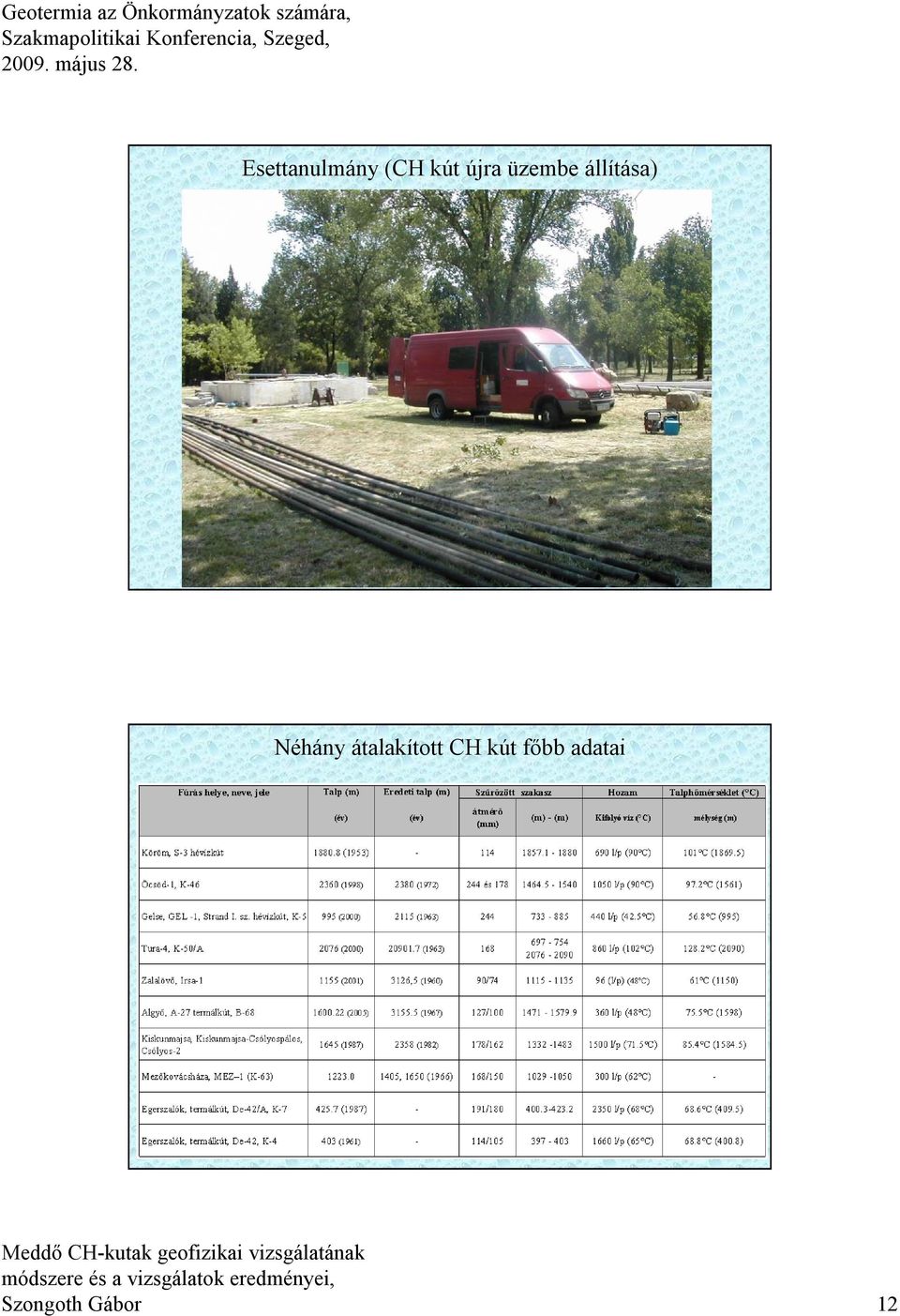

12 Néhány átalakított CH kút főbb adatai Szongoth Gábor 12

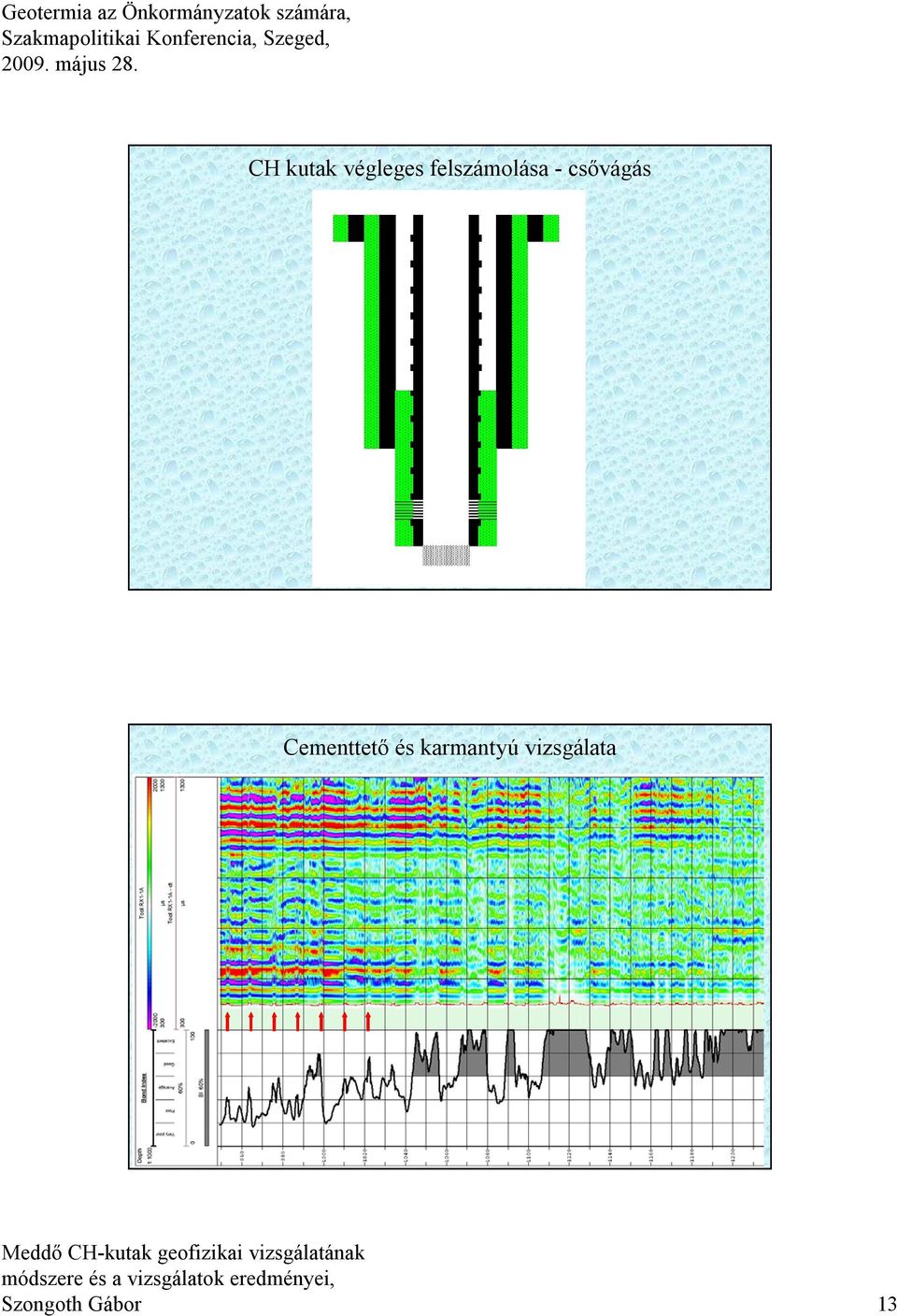

13 CH kutak végleges felszámolása - csővágás Cementtető és karmantyú vizsgálata Szongoth Gábor 13

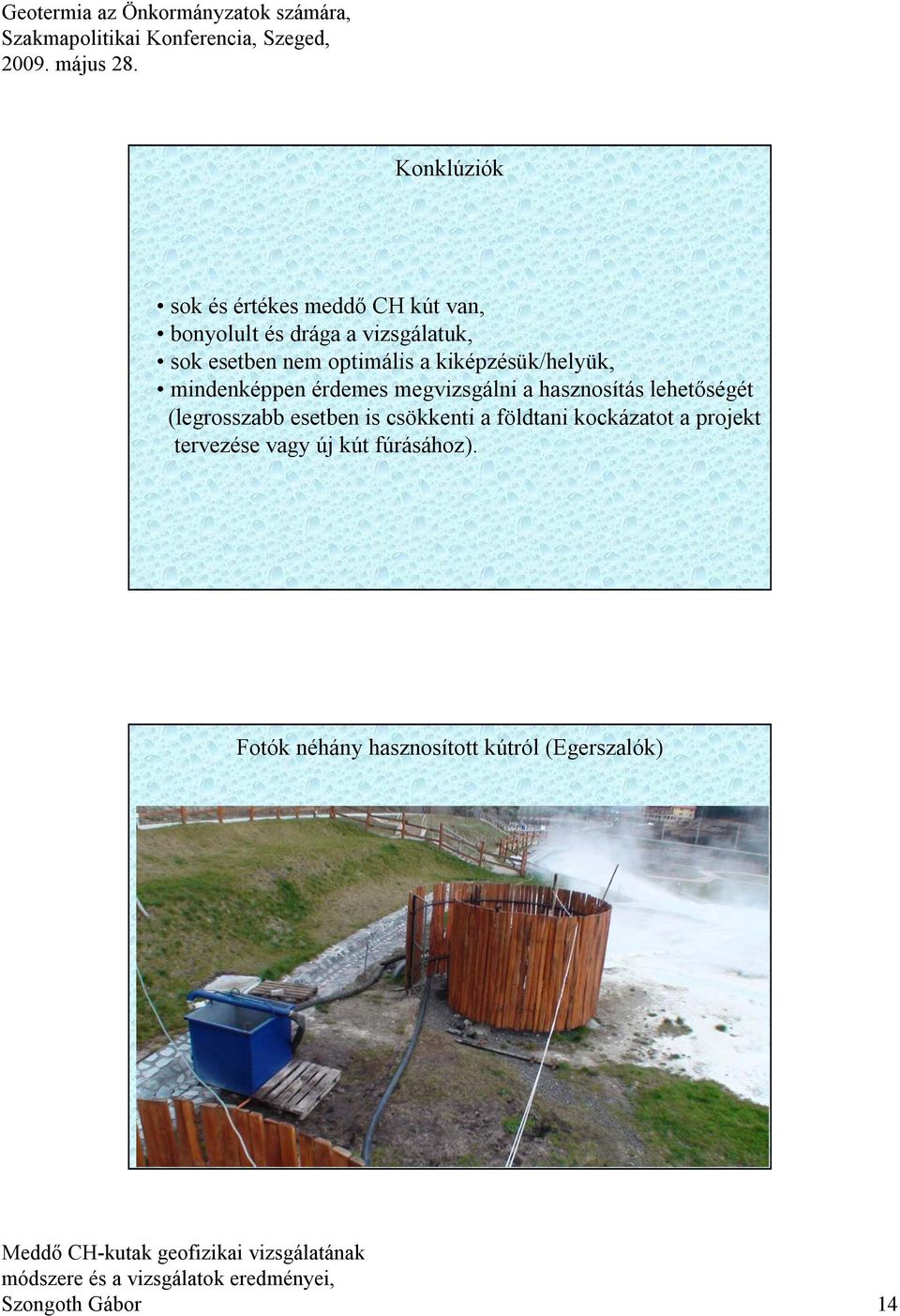

14 Konklúziók sok és értékes meddő CH kút van, bonyolult és drága a vizsgálatuk, sok esetben nem optimális a kiképzésük/helyük, mindenképpen érdemes megvizsgálni a hasznosítás lehetőségét (legrosszabb esetben is csökkenti a földtani kockázatot a projekt tervezése vagy új kút fúrásához). Fotók néhány hasznosított kútról (Egerszalók) Szongoth Gábor 14

hasznosítás lehetőségét (legrosszabb esetben is csökkenti a földtani kockázatot a

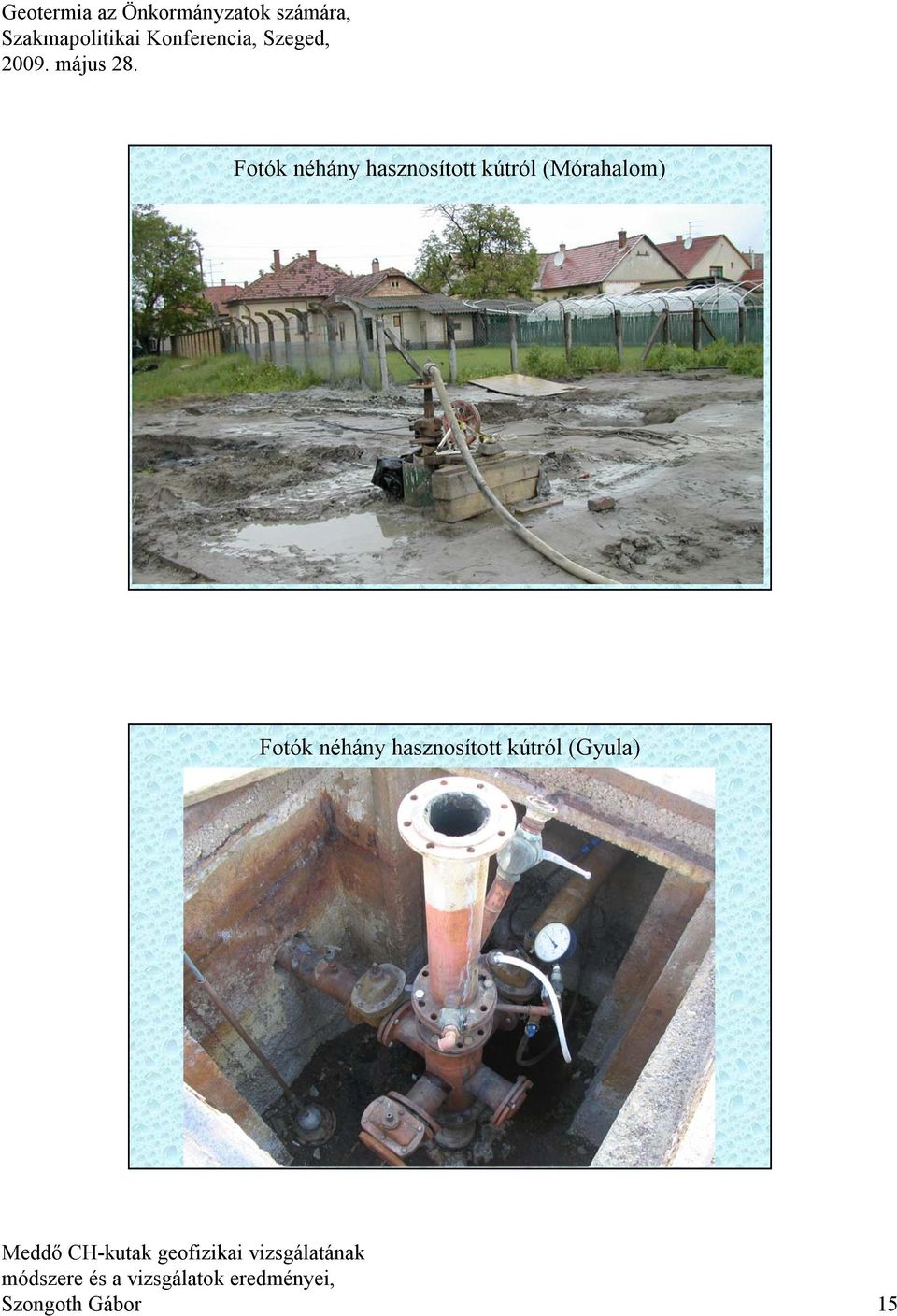

15 Fotók néhány hasznosított kútról (Mórahalom) Fotók néhány hasznosított kútról (Gyula) Szongoth Gábor 15

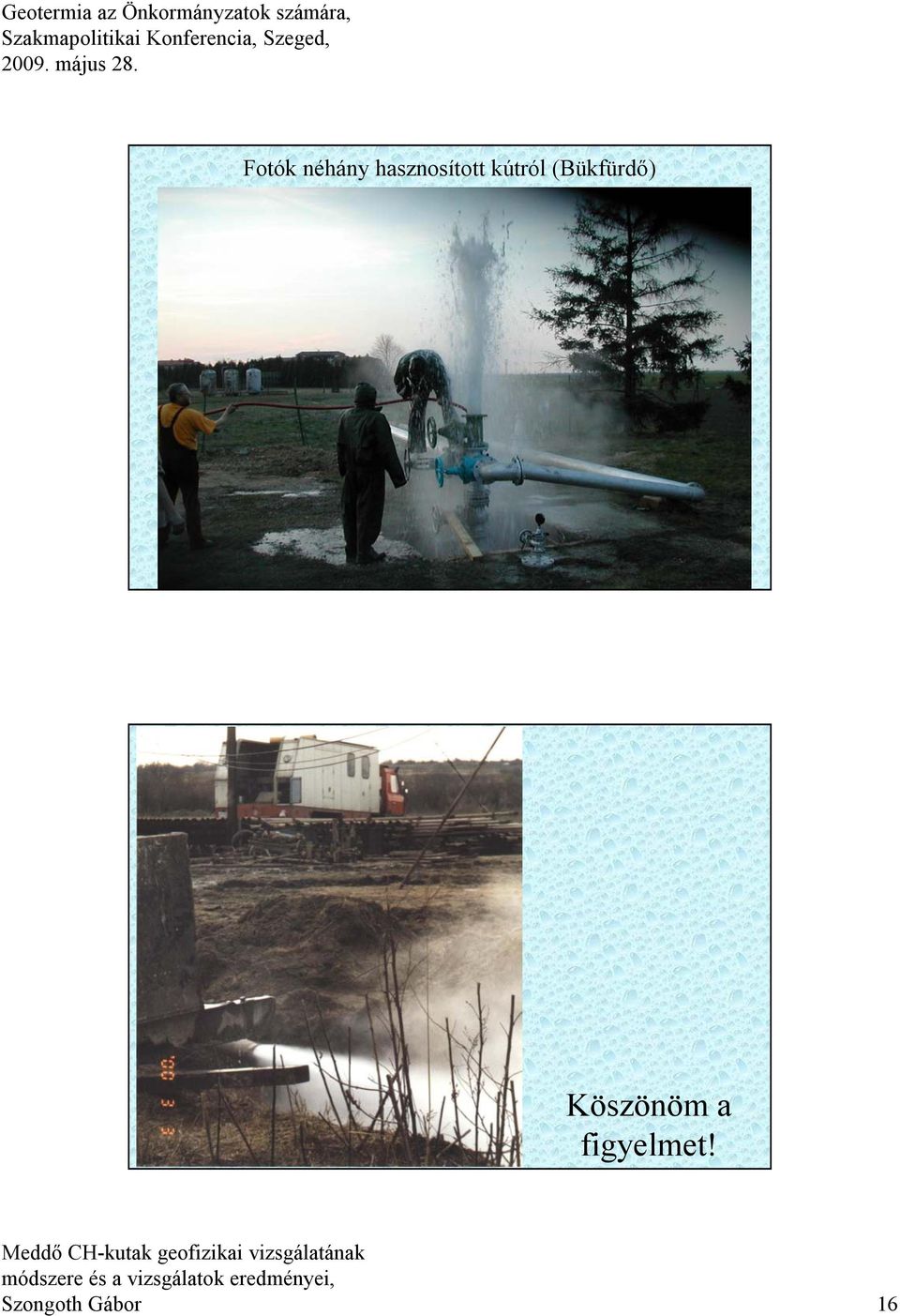

16 Fotók néhány hasznosított kútról (Bükfürdő) Köszönöm a figyelmet! Szongoth Gábor 16
