1 Termálvíz energetikai hasznosítása Szita Gábor okl. gépészmérnök Magyar Geotermális Egyesület (MGtE) elnök

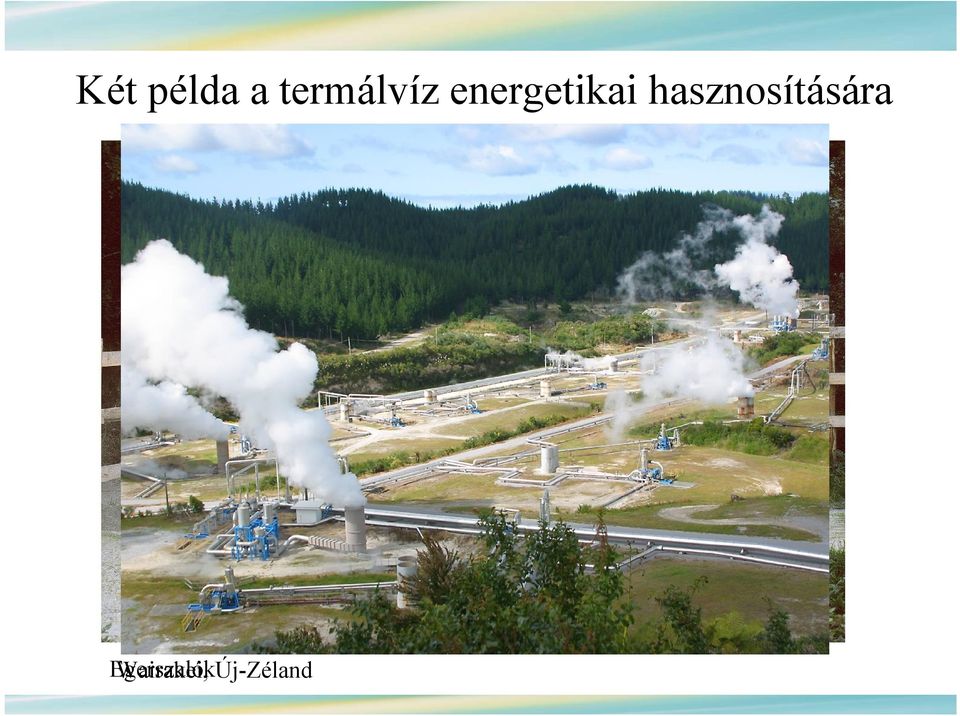

2 Két példa a termálvíz energetikai hasznosítására Egerszalók Wairakei, Új-Zéland

3 Meghatározások A termálvíz törvényi meghatározása: 30 o C-nál magasabb kifolyó hőmérsékletű felszín alatti víz. A geotermikus energia definíciói: magyar: a földkéreg belső energiája (1993. évi XLVIII. Törvény a bányászatról) európai: a szilárd talaj felszíne alatt hő formájában található energia (2009/28/EC direktíva) A közvetlen energiahasznosításra általában a 60 o C-nál melegebb termálvizeket használjuk. A termálvíz energetikai használati értéke a hőmérséklet emelkedésével fokozottan nő.

Törvény a bányászatról) európai: a szilárd talaj felszíne alatt hő formájában található energia (2009/28/EC direktíva) A

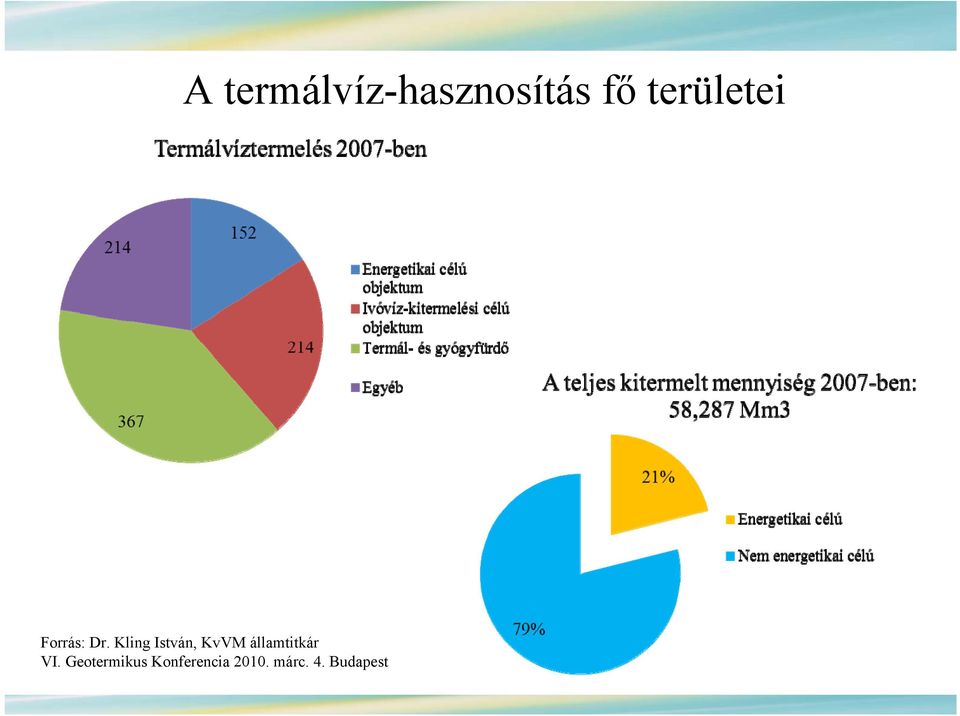

4 A termálvíz-hasznosítás fő területei Forrás: Dr. Kling István, KvVM államtitkár VI. Geotermikus Konferencia márc. 4. Budapest

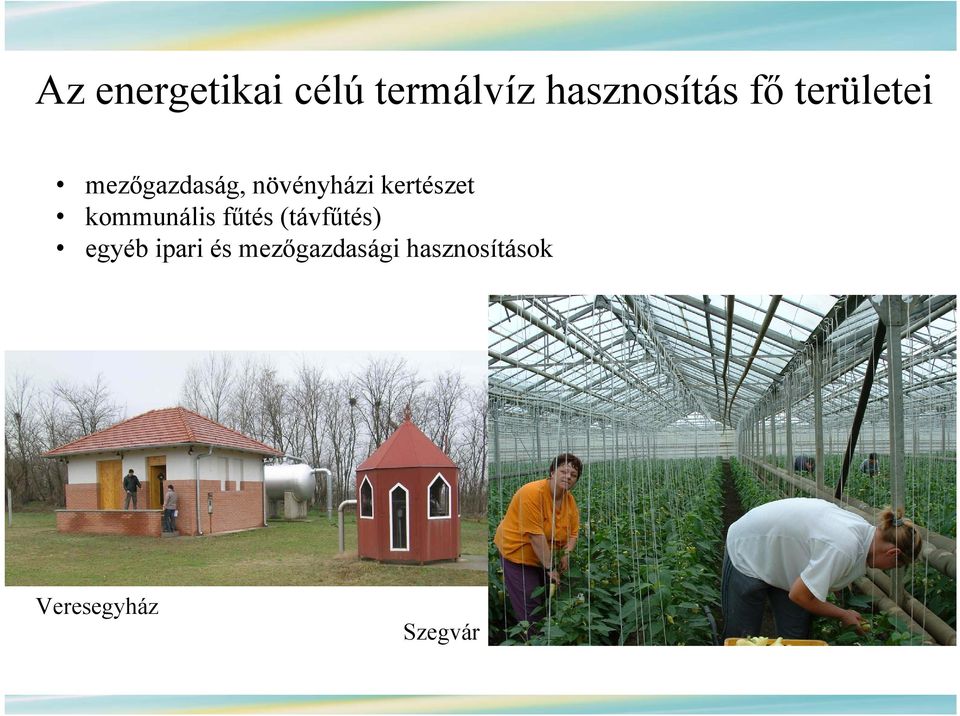

5 Az energetikai célú termálvíz hasznosítás fő területei mezőgazdaság, növényházi kertészet kommunális fűtés (távfűtés) egyéb ipari és mezőgazdasági hasznosítások Veresegyház Szegvár

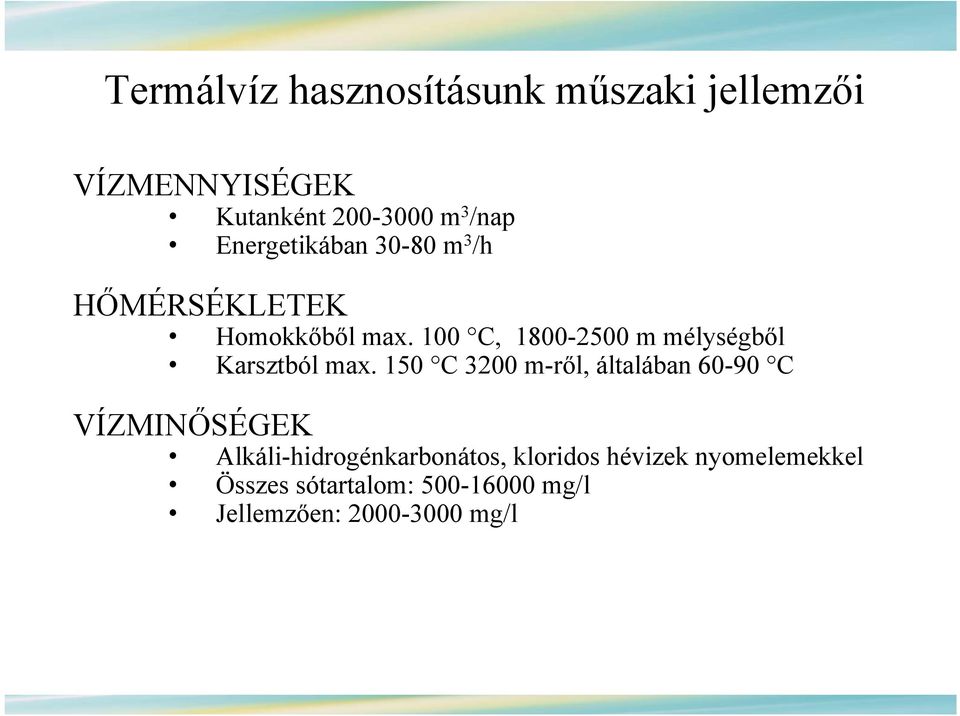

6 Termálvíz hasznosításunk műszaki jellemzői VÍZMENNYISÉGEK Kutanként m 3 /nap Energetikában m 3 /h HŐMÉRSÉKLETEK Homokkőből max. 100 C, m mélységből Karsztból max. 150 C 3200 m-ről, általában C VÍZMINŐSÉGEK Alkáli-hidrogénkarbonátos, kloridos hévizek nyomelemekkel Összes sótartalom: mg/l Jellemzően: mg/l

100 C, 1800-2500 m mélységből Karsztból max.

7 A termálvíz hasznosítását nehezítő tényezők vízkőkiválási hajlam korróziós hajlam lebegőanyag (homok) tartalom gáztartalom Termálvizes búvárszivattyú Egerszalók Karcag Nagyberény

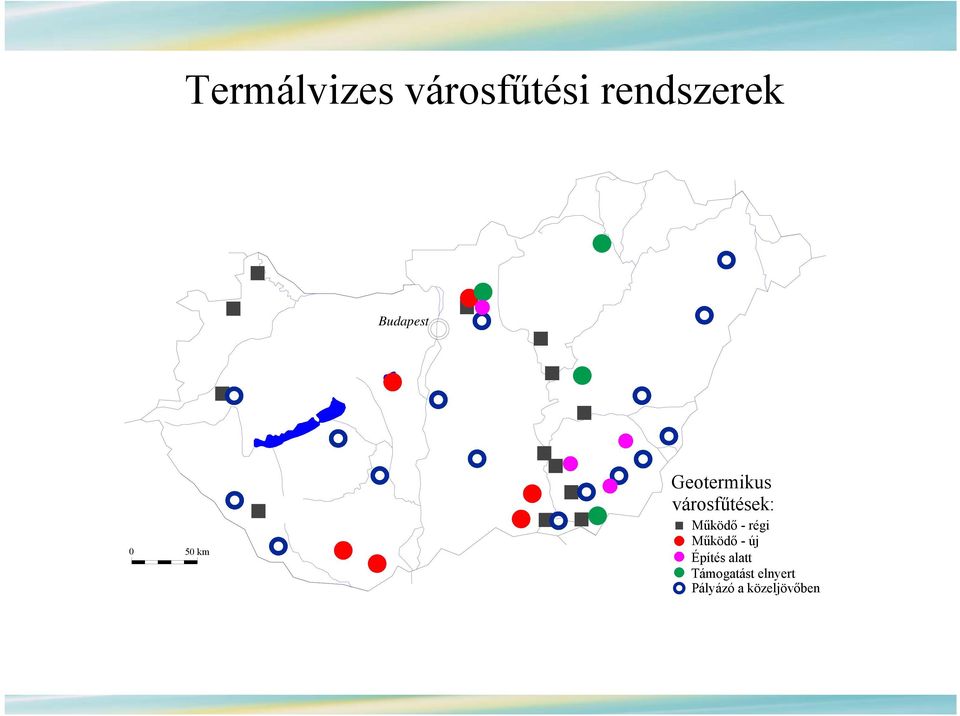

8 Termálvizes városfűtési rendszerek Budapest 0 50 km Geotermikus városfűtések: Működő - régi Működő - új Építés alatt Támogatást elnyert Pályázó a közeljövőben

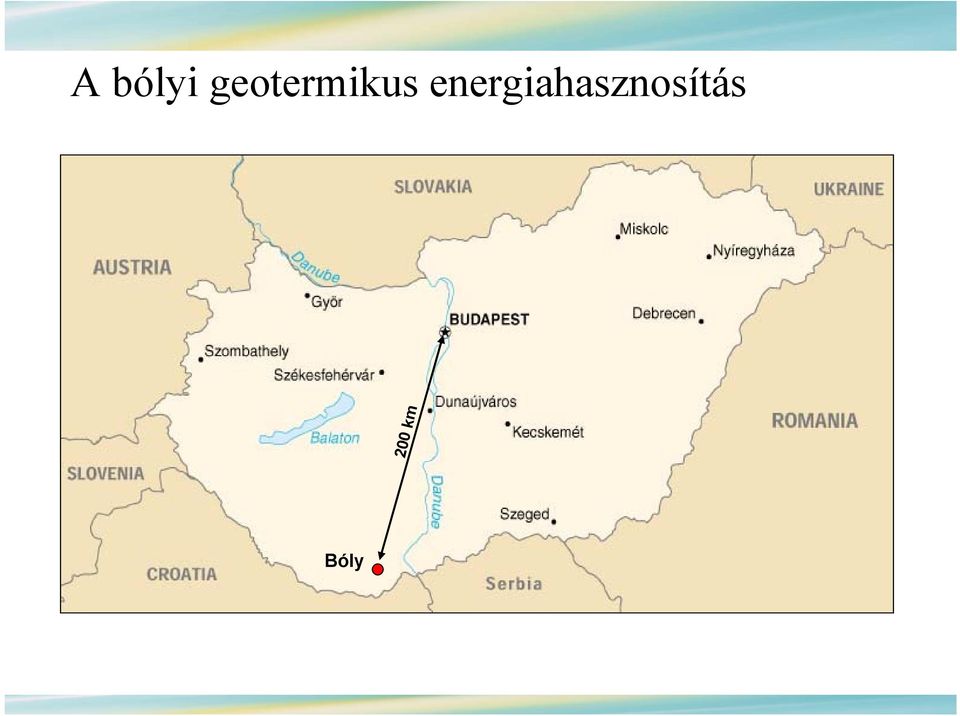

9 A bólyi geotermikus energiahasznosítás 200 km Bóly

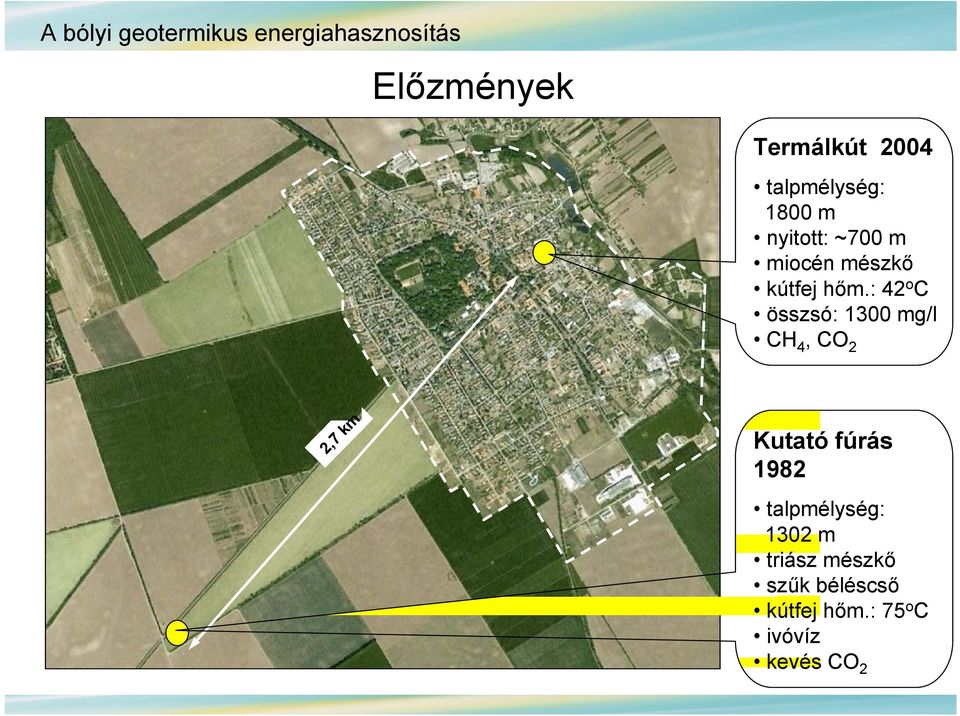

10 A bólyi geotermikus energiahasznosítás Előzmények Termálkút 2004 talpmélység: 1800 m nyitott: ~700 m miocén mészkő kútfej hőm.: 42 o C összsó: 1300 mg/l CH 4, CO 2 2,7 km Kutató fúrás 1982 talpmélység: 1302 m triász mészkő szűk béléscső kútfej hőm.: 75 o C ivóvíz kevés CO 2

: 42 o C összsó: 1300 mg/l CH 4, CO 2 2,7 km Kutató fúrás 1982

11 A bólyi geotermikus energiahasznosítás A beruházás előkészítése Cél: az 1982-ben lemélyített kutatófúrás által feltárt hévíztárolóra alapozva hőenergiával ellátni minden középületet Az előkészítés lépesei: Szükséges engedélyek beszerzése (vízügyi és környezetvédelmi) Megvalósíthatósági tanulmány kidolgozása Pályázat benyújtása állami támogatásra Várakozás a pályázat elbírálására Támogatási szerződés aláírása Ajánlati dokumentáció elkészítése Projekt gazda: Bóly város Önkormányzata

(vízügyi és környezetvédelmi) Megvalósíthatósági tanulmány kidolgozása Pályázat benyújtása állami támogatásra Várakozás a

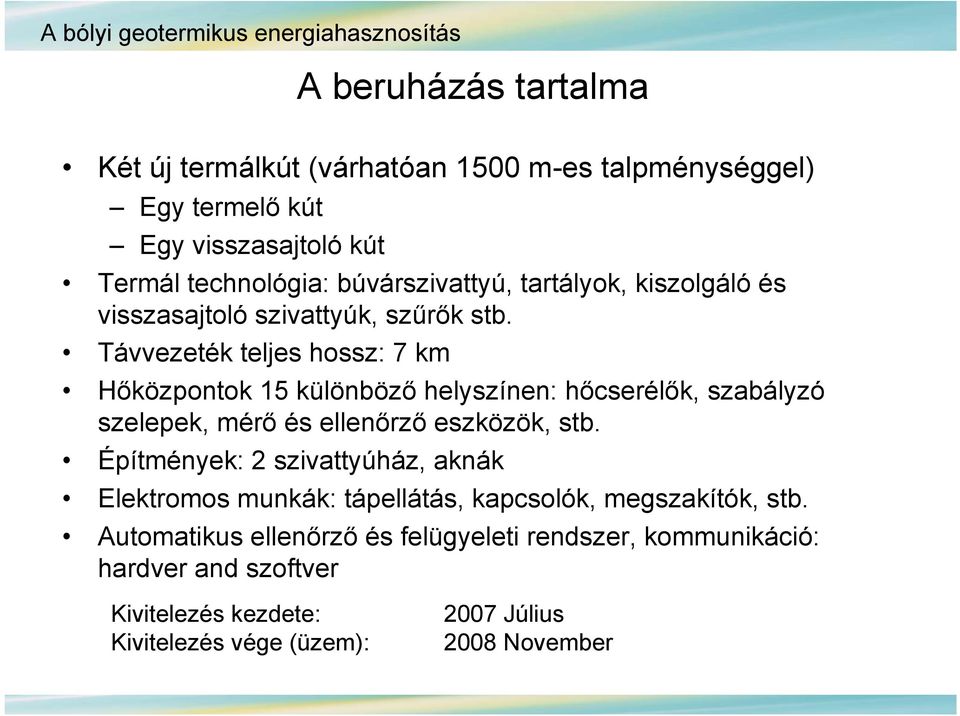

12 A bólyi geotermikus energiahasznosítás A beruházás tartalma Két új termálkút (várhatóan 1500 m-es talpménységgel) Egy termelő kút Egy visszasajtoló kút Termál technológia: búvárszivattyú, tartályok, kiszolgáló és visszasajtoló szivattyúk, szűrők stb. Távvezeték teljes hossz: 7 km Hőközpontok 15 különböző helyszínen: hőcserélők, szabályzó szelepek, mérő és ellenőrző eszközök, stb. Építmények: 2 szivattyúház, aknák Elektromos munkák: tápellátás, kapcsolók, megszakítók, stb. Automatikus ellenőrző és felügyeleti rendszer, kommunikáció: hardver and szoftver Kivitelezés kezdete: Kivitelezés vége (üzem): 2007 Július 2008 November

Távvezeték teljes hossz: 7 km Hőközpontok 15 különböző helyszínen: hőcserélők, szabályzó szelepek, mérő és ellenőrző eszközök, stb.

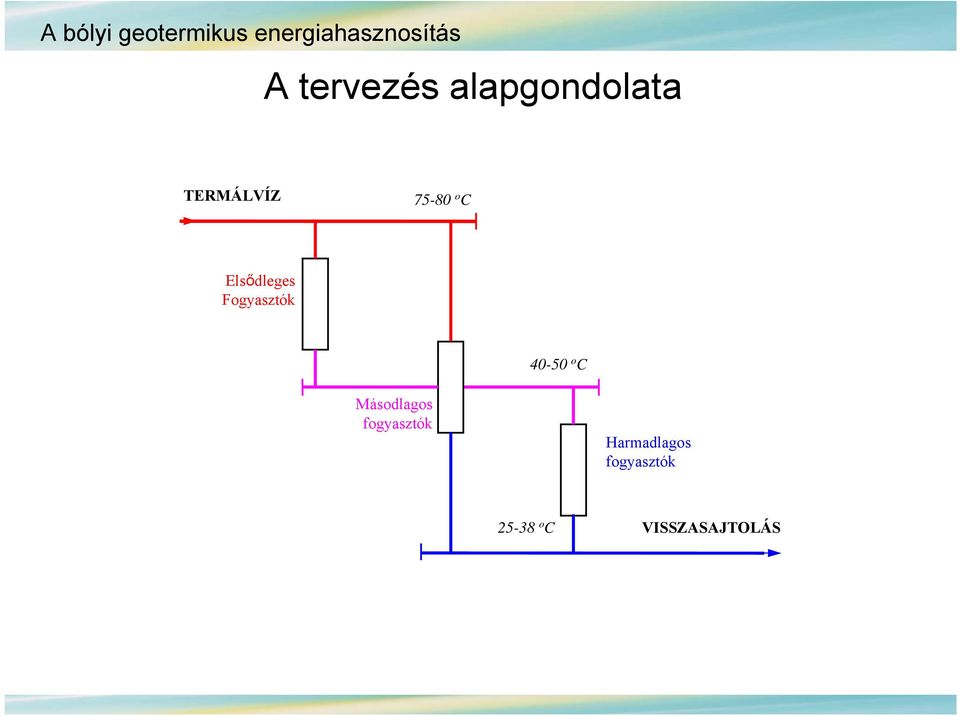

13 A bólyi geotermikus energiahasznosítás A tervezés alapgondolata TERMÁLVÍZ o C Elsődleges Fogyasztók o C Másodlagos fogyasztók Harmadlagos fogyasztók o C VISSZASAJTOLÁS

Elsődleges Fogyasztók 40-50 o C Másodlagos

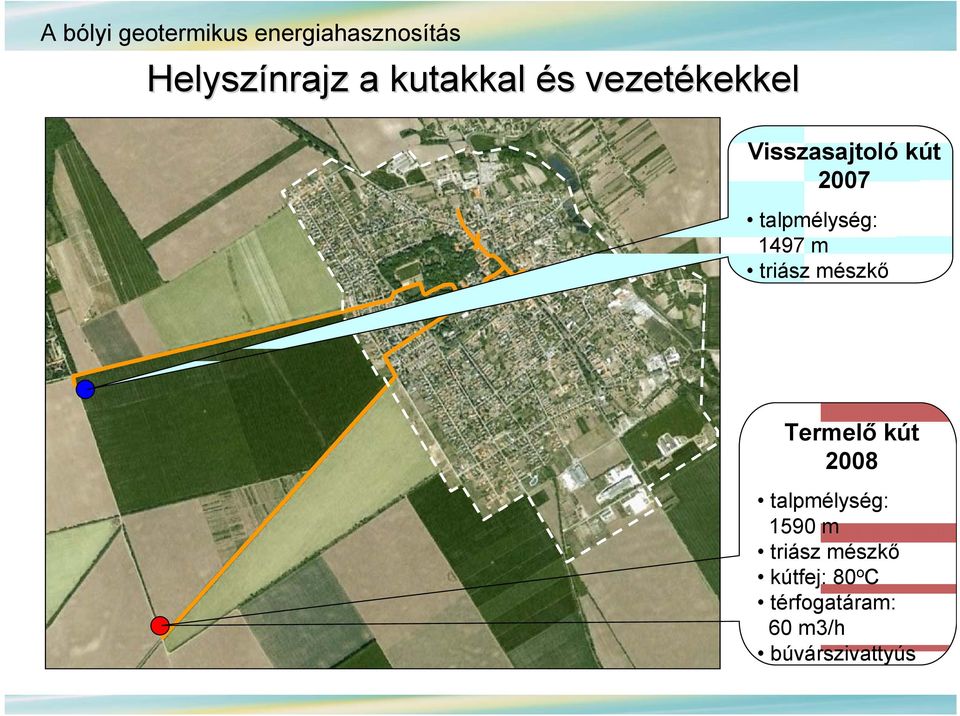

14 A bólyi geotermikus energiahasznosítás Helyszínrajz a kutakkal és s vezetékekkel Visszasajtoló kút 2007 talpmélység: 1497 m triász mészkő Termelő kút 2008 talpmélység: 1590 m triász mészkő kútfej: 80 o C térfogatáram: 60 m3/h búvárszivattyús

talpmélység: 1497 m triász mészkő Termelő kút 2008

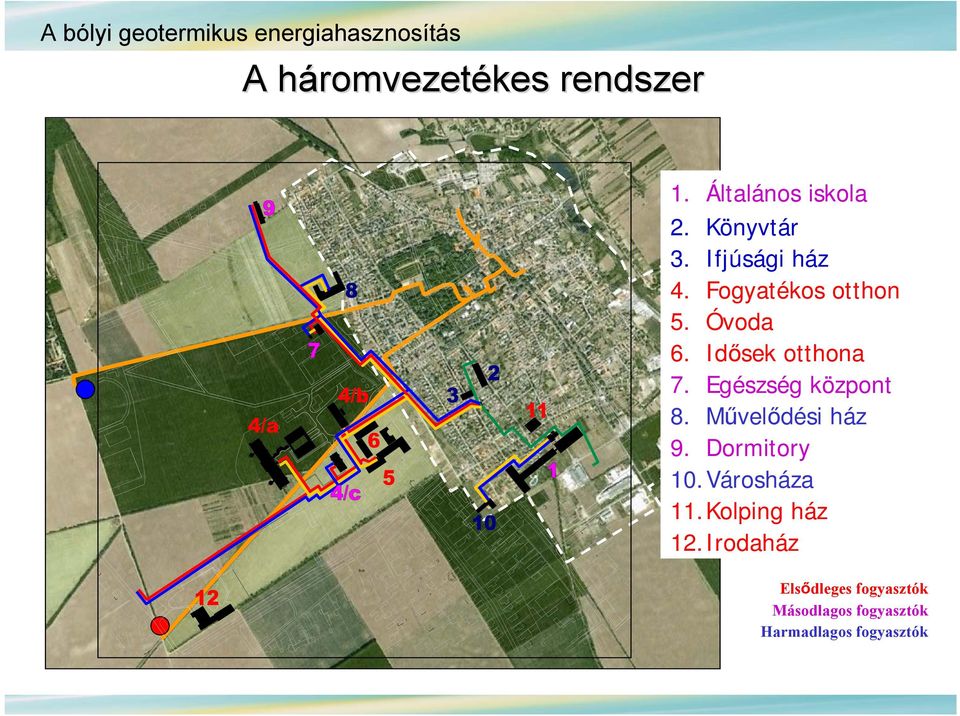

15 út út Üzemanyagtöltõ állomás A bólyi geotermikus energiahasznosítás A háromvezet h romvezetékes rendszer Bajcsy Zsilinszky utca út Zrínyi utca Tokai utca Munkácsy Mihály utca közl. út Hunyadi utca Tokai utca közl. út Széchenyi utca Széchenyi tér 5701 közút Hősök tere Park Park út V.ü. út utca Jókai Mór utca Petőfi Sándor utca Dózsa György utc Hősök tere Park István utca Közl. út Bolt 1. Általános iskola 2. Könyvtár 3. Ifjúsági ház 4. Fogyatékos otthon 5. Óvoda 6. Idősek otthona 7. Egészség központ 8. Művelődési ház 9. Dormitory 10.Városháza 11.Kolping ház 12.Irodaház Szabadság utca k utca Közl. út Ady Endre utca Elsődleges fogyasztók Másodlagos fogyasztók Harmadlagos fogyasztók Bánki Donát utca Rákóczi utca Kossuth Lajos utca 5701 sz.út a út

út utca Jókai Mór utca Petőfi Sándor utca Dózsa György utc Hősök tere Park István utca Közl. út Bolt 1. Általános iskola 2. Könyvtár 3. Ifjúsági ház 4. Fogyatékos otthon 5. Óvoda 6.

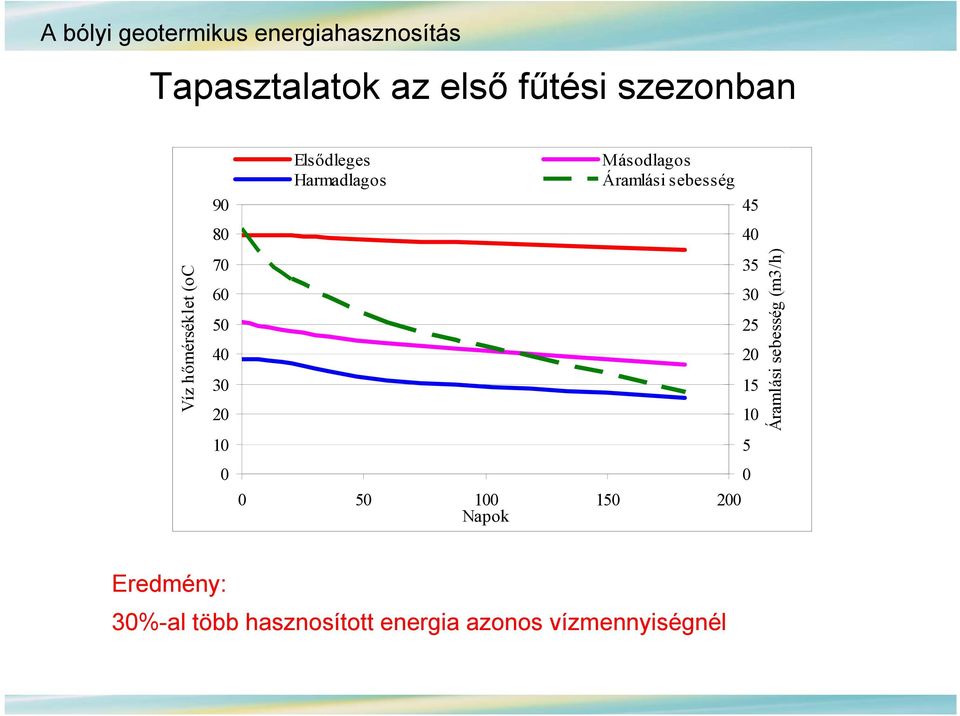

16 A bólyi geotermikus energiahasznosítás Tapasztalatok az első fűtési szezonban Víz hőmérséklet (oc Elsődleges Harmadlagos Másodlagos Áramlási sebesség Napok Áramlási sebesség (m3/h) Eredmény: 30%-al több hasznosított energia azonos vízmennyiségnél

Másodlagos Áramlási sebesség 0 50 100 150 200 Napok 45 40 35 30 25 20 15 10 5 0

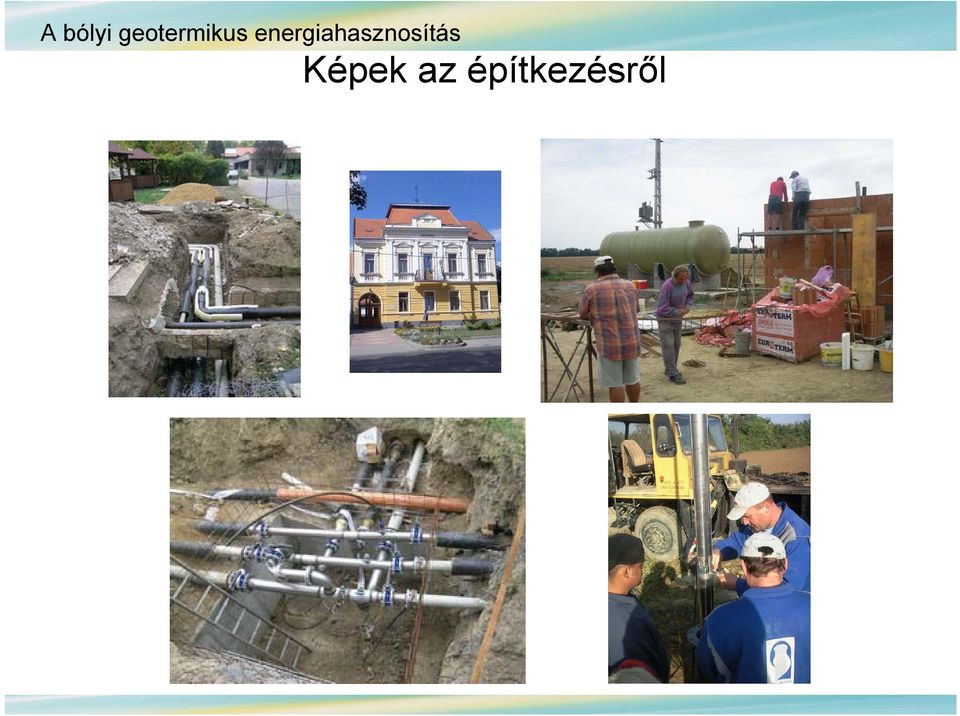

17 A bólyi geotermikus energiahasznosítás Képek az építkezésről

18 Történeti áttekintés a magyarországi termálvíz hasznosításról gyors mérsékelt stagnáló új fellendülés Magas gázár Az új fellendülés hajtóereje: Geotermikus beruházások Támogatás

50 0 1960 1965 1970 1975 1980 1985 1990 1995 2000 2005 2010 Magas

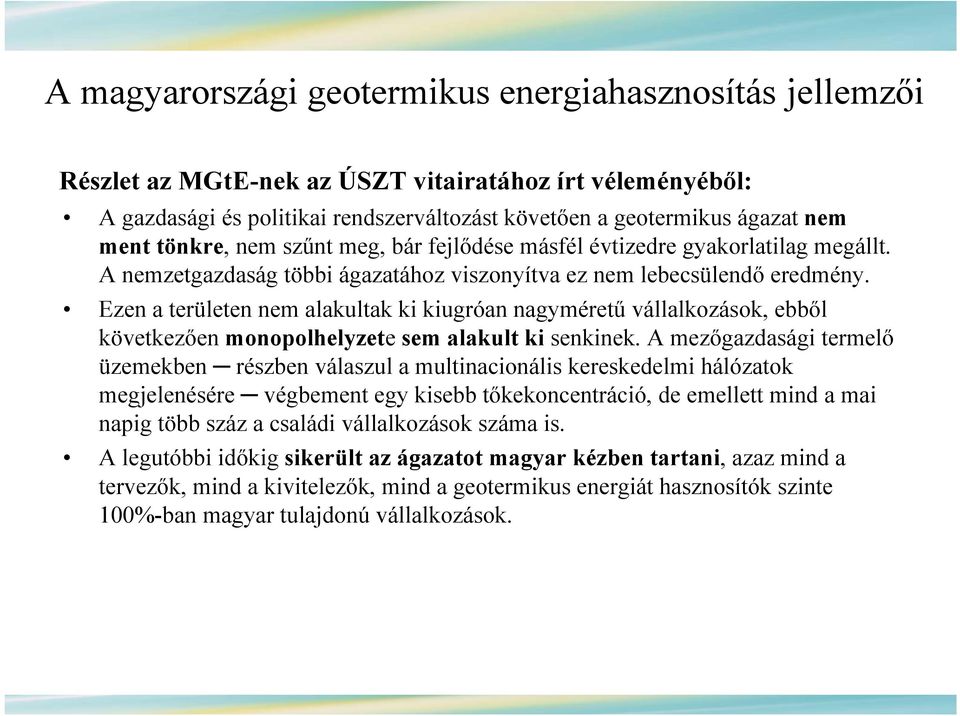

19 A magyarországi geotermikus energiahasznosítás jellemzői Részlet az MGtE-nek az ÚSZT vitairatához írt véleményéből: A gazdasági és politikai rendszerváltozást követően a geotermikus ágazat nem ment tönkre, nem szűnt meg, bár fejlődése másfél évtizedre gyakorlatilag megállt. A nemzetgazdaság többi ágazatához viszonyítva ez nem lebecsülendő eredmény. Ezen a területen nem alakultak ki kiugróan nagyméretű vállalkozások, ebből következően monopolhelyzete sem alakult ki senkinek. A mezőgazdasági termelő üzemekben részben válaszul a multinacionális kereskedelmi hálózatok megjelenésére végbement egy kisebb tőkekoncentráció, de emellett mind a mai napig több száz a családi vállalkozások száma is. A legutóbbi időkig sikerült az ágazatot magyar kézben tartani, azaz mind a tervezők, mind a kivitelezők, mind a geotermikus energiát hasznosítók szinte 100%-ban magyar tulajdonú vállalkozások.

Ezen a területen nem alakultak ki kiugróan nagyméretű vállalkozások, ebből következően monopolhelyzete sem alakult ki senkinek.

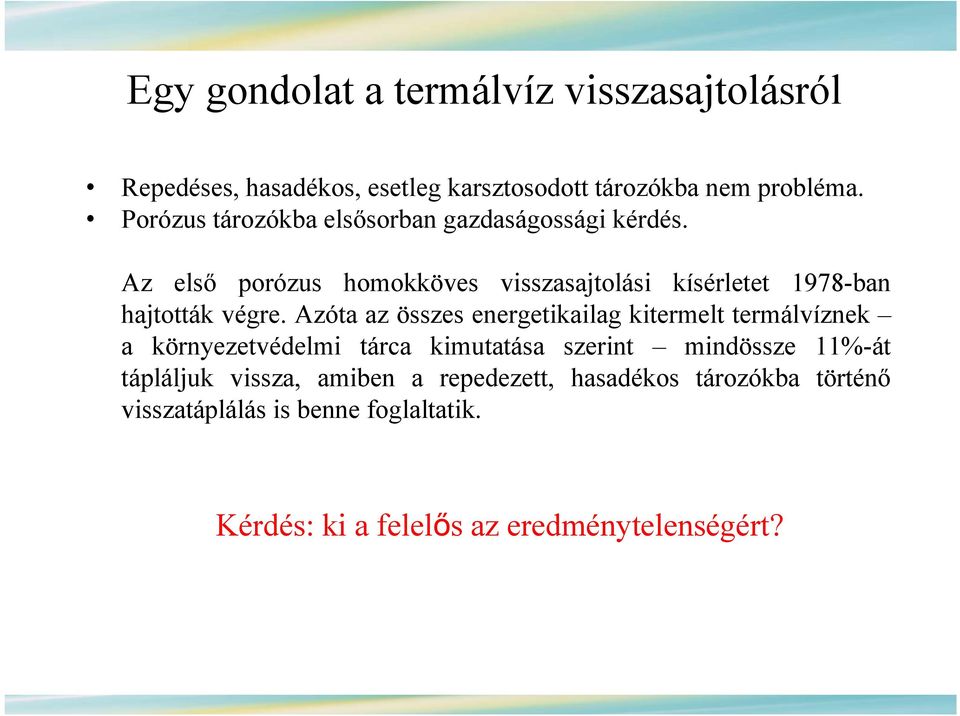

20 Egy gondolat a termálvíz visszasajtolásról Repedéses, hasadékos, esetleg karsztosodott tározókba nem probléma. Porózus tározókba elsősorban gazdaságossági kérdés. Az első porózus homokköves visszasajtolási kísérletet 1978-ban hajtották végre. Azóta az összes energetikailag kitermelt termálvíznek a környezetvédelmi tárca kimutatása szerint mindössze 11%-át tápláljuk vissza, amiben a repedezett, hasadékos tározókba történő visszatáplálás is benne foglaltatik. Kérdés: ki a felelős az eredménytelenségért?

Az első porózus homokköves visszasajtolási kísérletet 1978-ban hajtották végre.

21 A termálvíz hasznosítás a Nemzeti Cselekvési Tervben A NCST-ben meghatározott célok 2020-ig: Fűtésre (hűtésre): 14,95 PJ/év Villamos áramtermelésre: 1,42 PJ/év

22 A termálvíz hasznosítás a Nemzeti Cselekvési Tervben Az NCST geotermikus célkitűzéséhez szükséges legfontosabb feltételek: Megfúrandó kutak száma: kb. 700 db Beruházási támogatási igény: 160 mrd Ft (Munkahelyteremtés: 5-7 ezer új munkahely) A számítás alapjául 13 db kidolgozott, részben már be is nyújtott és támogatást is elnyert KIOP, KEOP és KMOP pályázat adatai szolgáltak. Általános tapasztalat, hogy a geotermikus alapinfrastruktúra (termálkutak, technológia és távvezetékek) kiépítése után a rendszer további bővítését már támogatás nélkül, saját erőből is megvalósítják az üzemeltetők. (Veresegyház, Bóly) Az NCST elfogadása után kiderült, hogy a célok teljesítéséhez szükséges forrásoknak csak 20%-a áll rendelkezésre.

23 A jövő lehetséges útjai o C közötti termálvizek hasznosítása elfolyó termálvizek (30-40 o C) hőszivattyús hasznosítása EGS (HDR) kiváló magyarországi adottságok állami szerepvállalás

24 Veszélyek az energetikai célú termálvíz-felhasználásra A 147/2010. (IV. 29.) kormányrendelet Víztest állapota Nem kértek felmentést. A felhasználó felmentést kapott. A felhasználó felmentést kapott. GYENGE JÓ dec dec dec. 22. visszasajtolás nélkül visszasajtolással Vízgazdálkodási, környezetvédelmi szempontokat figyelembe véve előnyösebb lenne, ha a visszasajtolás kötelezettsége január 1. napjától terhelne minden termálvíz hasznosítót. (KvVM, április 1.)

25 Veszélyek az energetikai célú termálvíz-felhasználásra A termálvíztestek VGT értékelésének eredménye - 1 Forrás: Liebe Pál: Termálvíz készleteink a Vízgyűjtő Gazdálkodási Tervben, Földhő Hírlevél 25.

26 Veszélyek az energetikai célú termálvíz-felhasználásra A termálvíztestek VGT értékelésének eredménye - 2 A víztest neve Víztest kódja Ivóvíz Ipari Bányá -szati Mezőgazdasági öntözés egyéb Fürdési célú Egyéb célú Össz. Energetikai Visszatáplálás Szabad készlet Északnyugat-Dunántúl pt Nyugat-Alföld pt Dél-Alföld pt Észak-Alföld pt Délkelet-Alföld pt Északkelet-Alföld pt Északi-középhegység medencéi pt Délnyugat-Dunántúl pt Porózus összesen Forrás: Liebe Pál: Termálvíz készleteink a Vízgyűjtő Gazdálkodási Tervben, Földhő Hírlevél 25.

27 Veszélyek az energetikai célú termálvíz-felhasználásra MGtE: Újraértékelés 147/2010 kormányrendelet:

28 Veszélyek az energetikai célú termálvíz-felhasználásra Koncesszió - spekuláció Geotermikus koncesszióra kijelölhető zárt terület a törvénytervezet szerint az elfogadott törvény szerint 350 m 2500 m

29 Köszönöm a figyelmet! Magyar Geotermális Egyesület Cím: 1021 Budapest, Ötvös János u. 3. Telefon: (1) , fax: (1) info@mgte.hu, szitag@mgte.hu Web:
