1 A hazai termálvizek felhasználásának lehetőségei megújuló energiaforrások, termálvízbázisok védelme Horváth Szabolcs igazgató Környezetvédelmi és Vízgazdálkodási Üzletág Aquaprofit Zrt. Budapest, március 4. Zrínyi Miklós Nemzetvédelmi Egyetem Magyar Ifjúsági Atlanti Tanács

Környezetvédelmi és Vízgazdálkodási Üzletág Aquaprofit Zrt.

2 Az előadás felépítése Termálvizek, geotermikus adottságok Geotermikus lehetőségeink A komplex hasznosítás lehetőségei Vízbázisvédelem

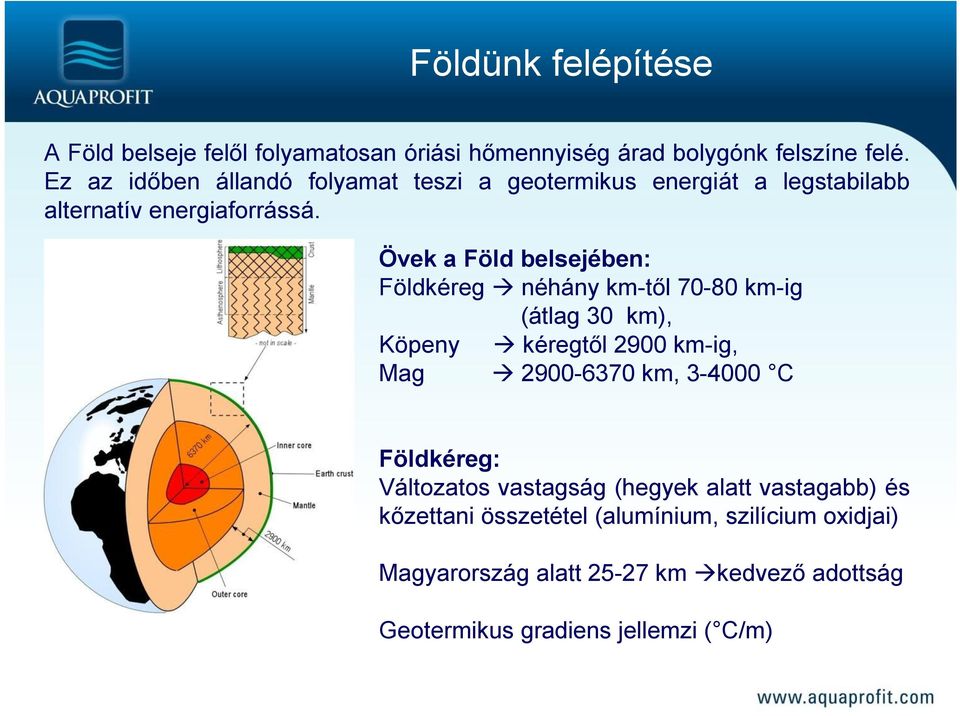

3 Földünk felépítése A Föld belseje felől folyamatosan óriási hőmennyiség árad bolygónk felszíne felé. Ez az időben állandó folyamat teszi a geotermikus energiát a legstabilabb alternatív energiaforrássá. Övek a Föld belsejében: Földkéreg néhány km-től km-ig (átlag 30 km), Köpeny kéregtől 2900 km-ig, Mag km, C Földkéreg: Változatos vastagság (hegyek alatt vastagabb) és kőzettani összetétel (alumínium, szilícium oxidjai) Magyarország alatt km kedvező adottság Geotermikus gradiens jellemzi ( C/m)

Övek a Föld belsejében: Földkéreg néhány km-től 70-80 km-ig (átlag 30 km), Köpeny kéregtől 2900 km-ig, Mag 2900-6370 km, 3-4000 C

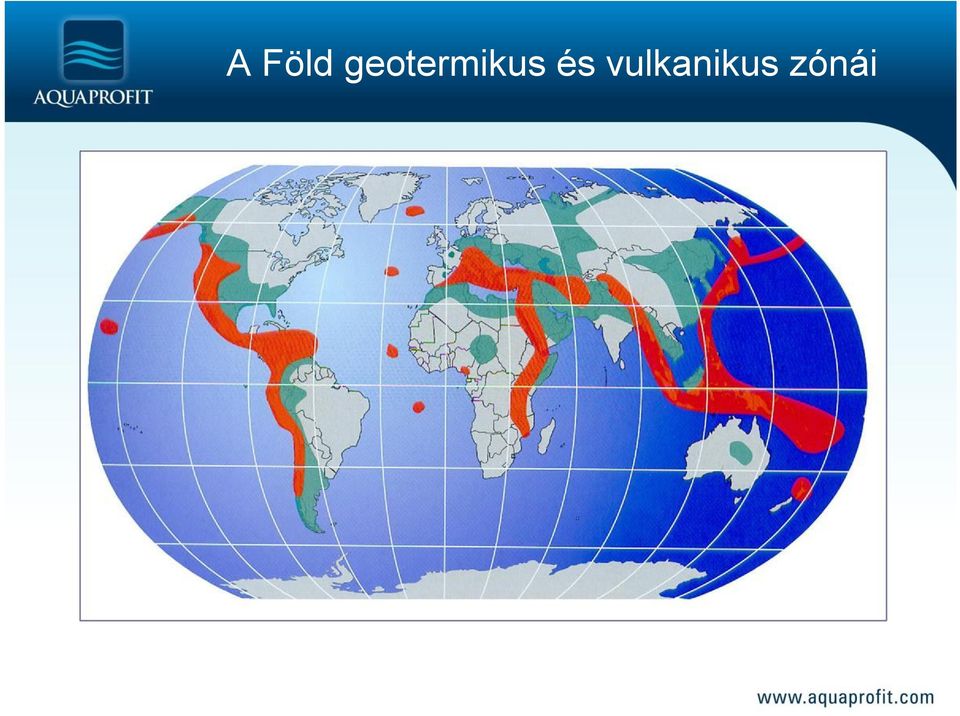

4 A Föld geotermikus és vulkanikus zónái

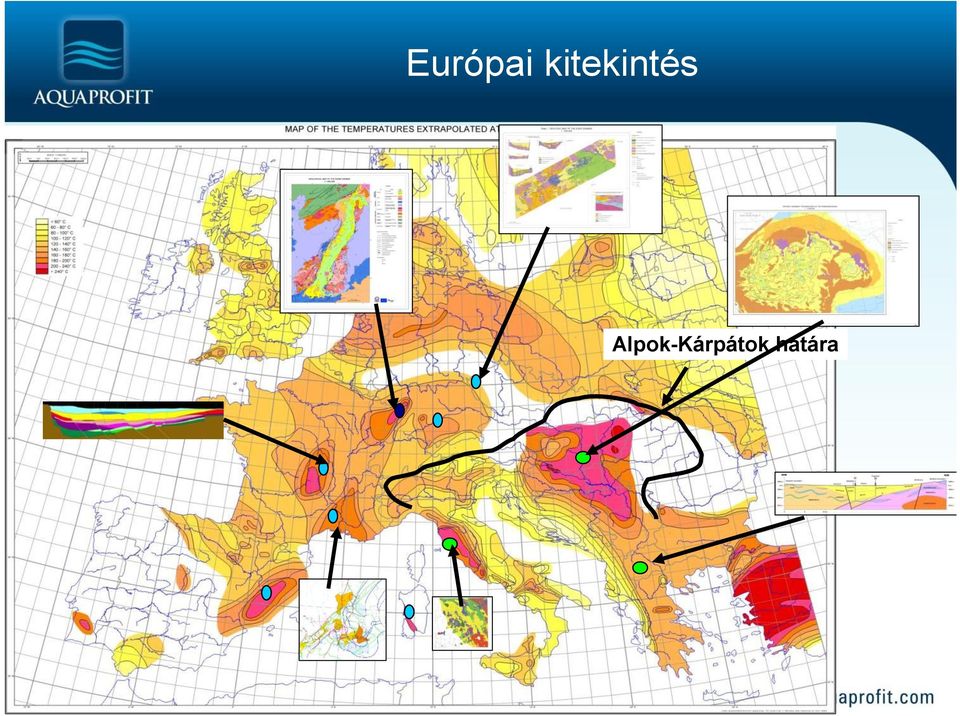

5 Európai kitekintés Alpok-Kárpátok határa

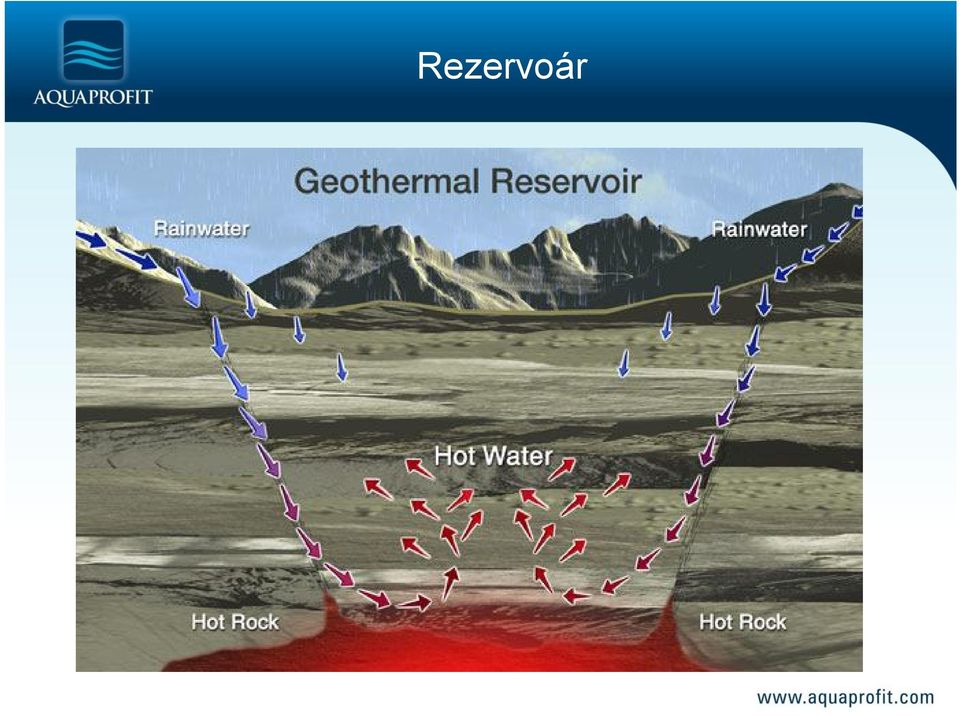

6 Rezervoár

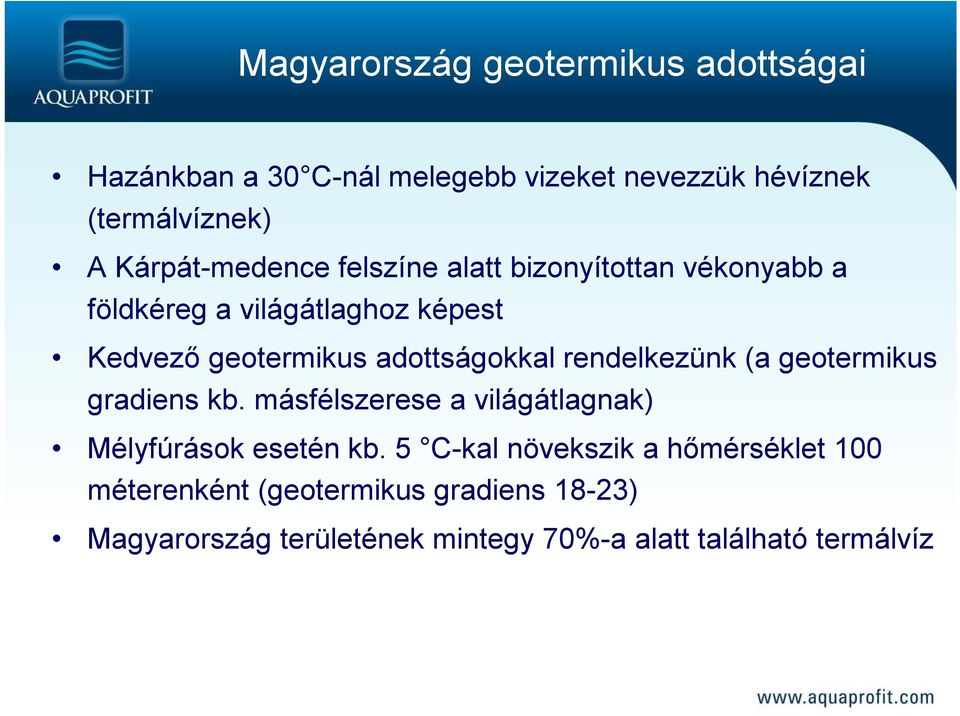

7 Magyarország geotermikus adottságai Hazánkban a 30 C-nál melegebb vizeket nevezzük hévíznek (termálvíznek) A Kárpát-medence felszíne alatt bizonyítottan vékonyabb a földkéreg a világátlaghoz képest Kedvező geotermikus adottságokkal rendelkezünk (a geotermikus gradiens kb. másfélszerese a világátlagnak) Mélyfúrások esetén kb. 5 C-kal növekszik a hőmérséklet 100 méterenként (geotermikus gradiens 18-23) Magyarország területének mintegy 70%-a alatt található termálvíz

adottságokkal rendelkezünk (a geotermikus gradiens kb. másfélszerese a világátlagnak) Mélyfúrások esetén kb.

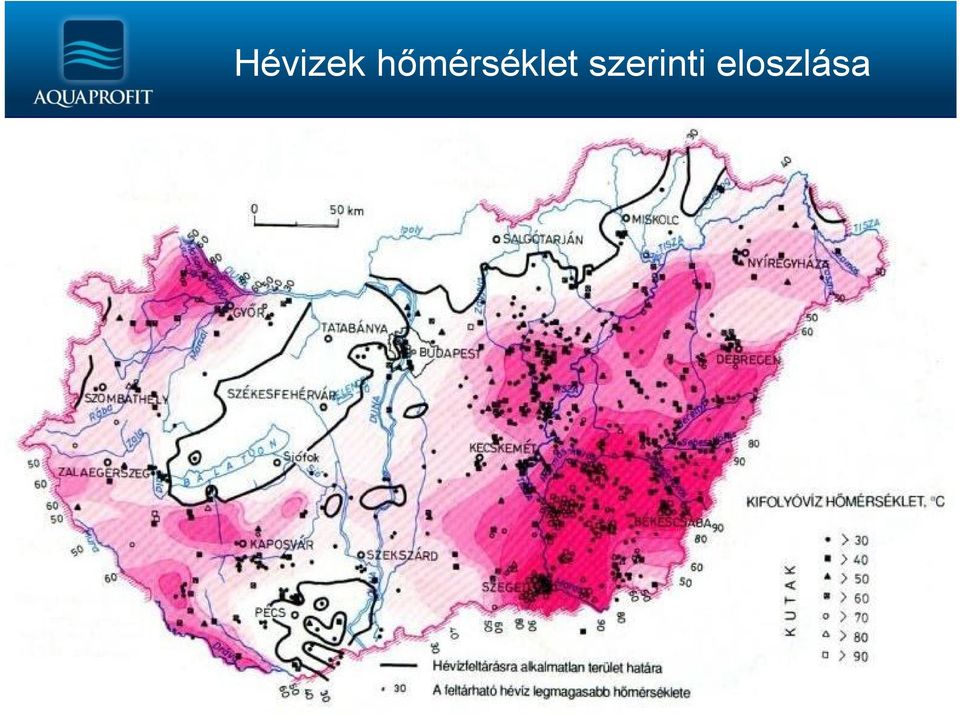

8 Hévizek hőmérséklet szerinti eloszlása

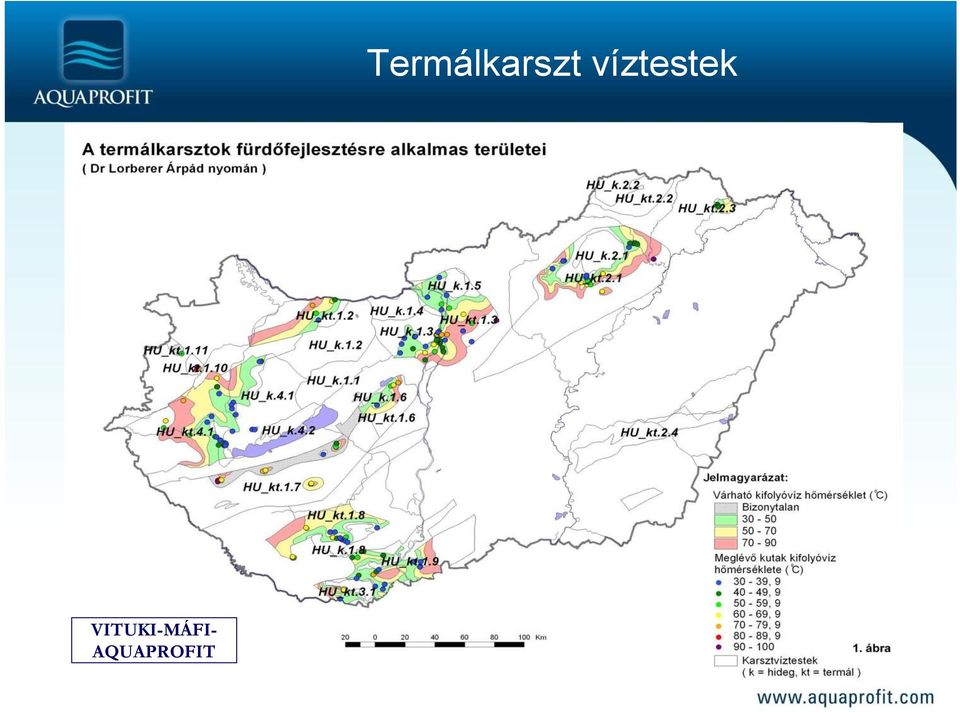

9 VITUKI-MÁFI- AQUAPROFIT Termálkarszt víztestek

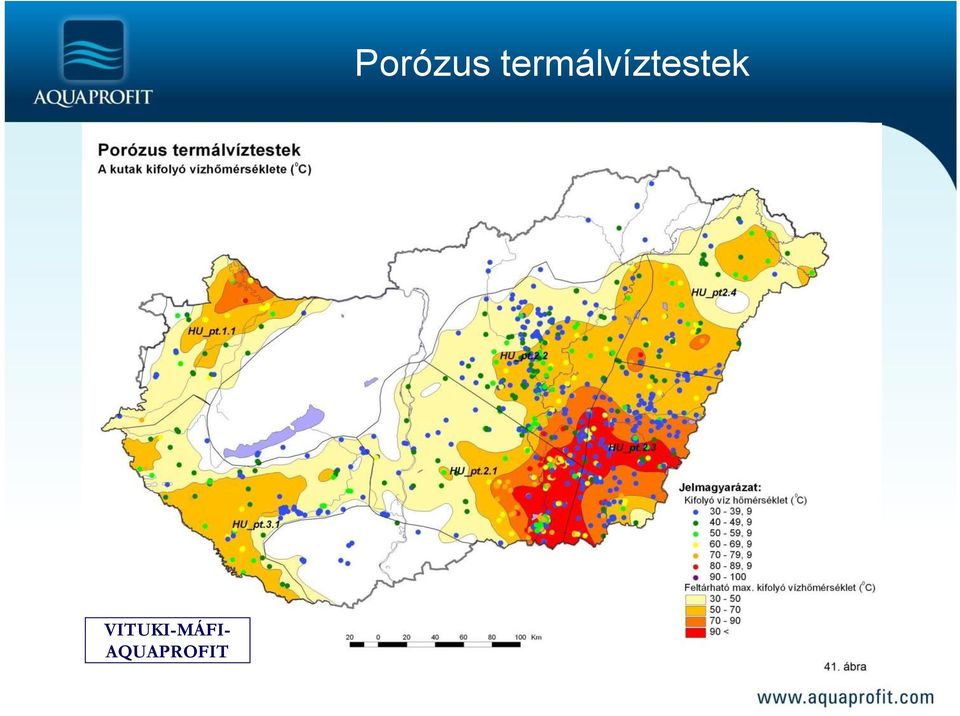

10 VITUKI-MÁFI- AQUAPROFIT Porózus termálvíztestek

11 Meddő CH kutak

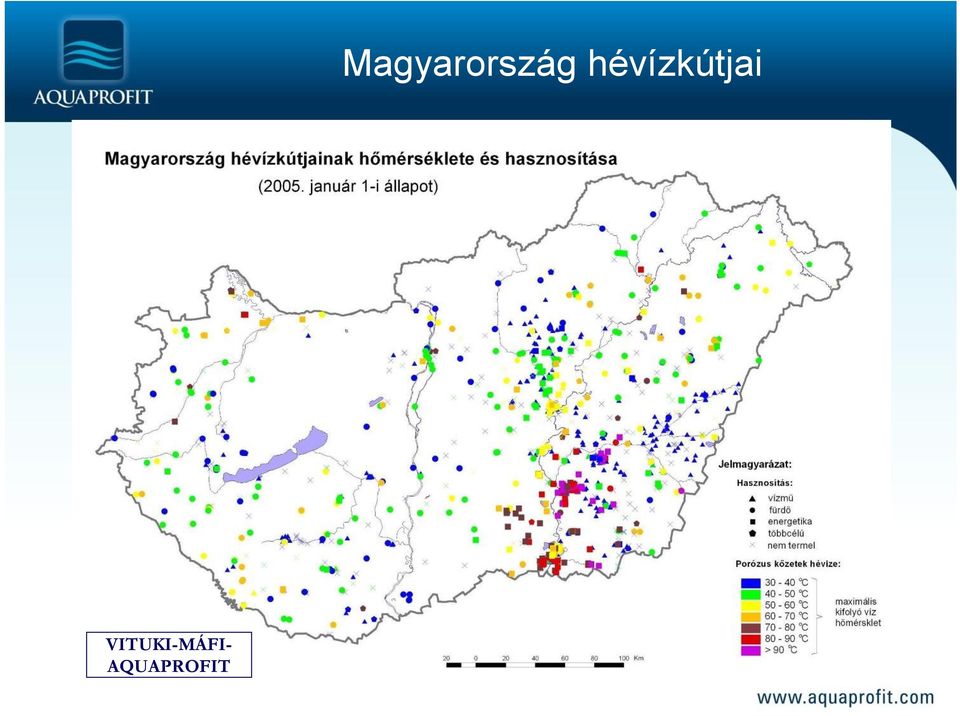

12 VITUKI-MÁFI- AQUAPROFIT Magyarország hévízkútjai

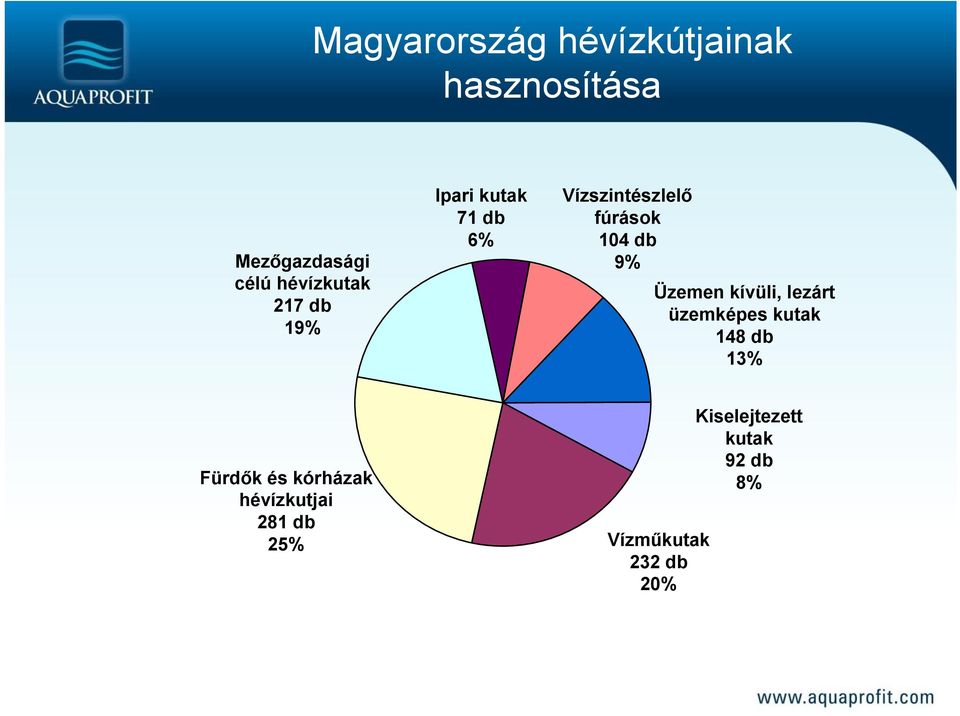

13 Magyarország hévízkútjainak hasznosítása Mezőgazdasági célú hévízkutak 217 db 19% Ipari kutak 71 db 6% Vízszintészlelő fúrások 104 db 9% Üzemen kívüli, lezárt üzemképes kutak 148 db 13% Kiselejtezett kutak 92 db Fürdők és kórházak 8% hévízkutjai 281 db 25% Vízműkutak 232 db 20%

104 db 9% Üzemen kívüli, lezárt üzemképes kutak 148 db 13%

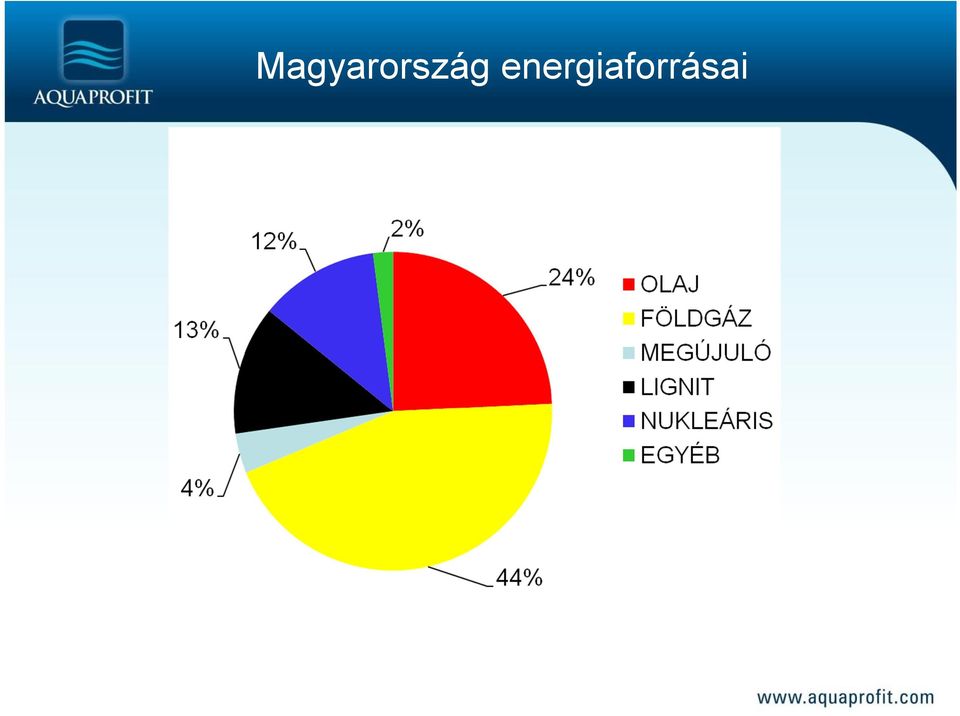

14 Magyarország energiaforrásai

15 Erősségek Európai szinten kimagasló geotermikus adottságok Rezervoár kialakítására alkalmas kőzetek elterjedtsége Nagyszámú meddő szénhidrogénkutató fúrás újrahasznosítási lehetősége Tiszta és fenntartható energiaforrás Energiafüggőség csökkentése CO 2 kibocsájtás csökkentése Fosszilis energiaforrásokkal való takarékoskodás Járulékos környezeti hatásoktól mentes (légszennyező anyagok kibocsátása, hulladékok elhelyezése) Független a külföldről érkező energia hordozóktól illetve azok világpiaci árától A megújuló energiaforrásból származó villamos energia kötelező átvétele

csökkentése Fosszilis energiaforrásokkal való takarékoskodás Járulékos környezeti hatásoktól mentes (légszennyező anyagok kibocsátása,

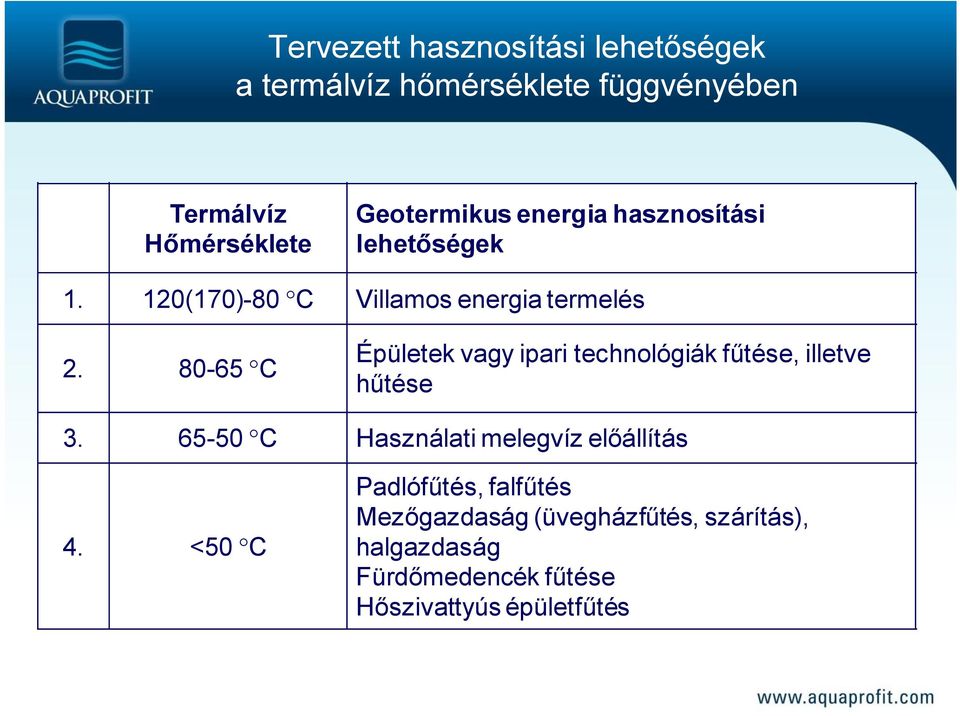

16 Tervezett hasznosítási lehetőségek a termálvíz hőmérséklete függvényében Termálvíz Hőmérséklete Geotermikus energia hasznosítási lehetőségek (170)-80 C Villamos energia termelés C Épületek vagy ipari technológiák fűtése, illetve hűtése C Használati melegvíz előállítás 4. <50 C Padlófűtés, falfűtés Mezőgazdaság (üvegházfűtés, szárítás), halgazdaság Fürdőmedencék fűtése Hőszivattyús épületfűtés

80-65 C Épületek vagy ipari technológiák fűtése, illetve hűtése 3.

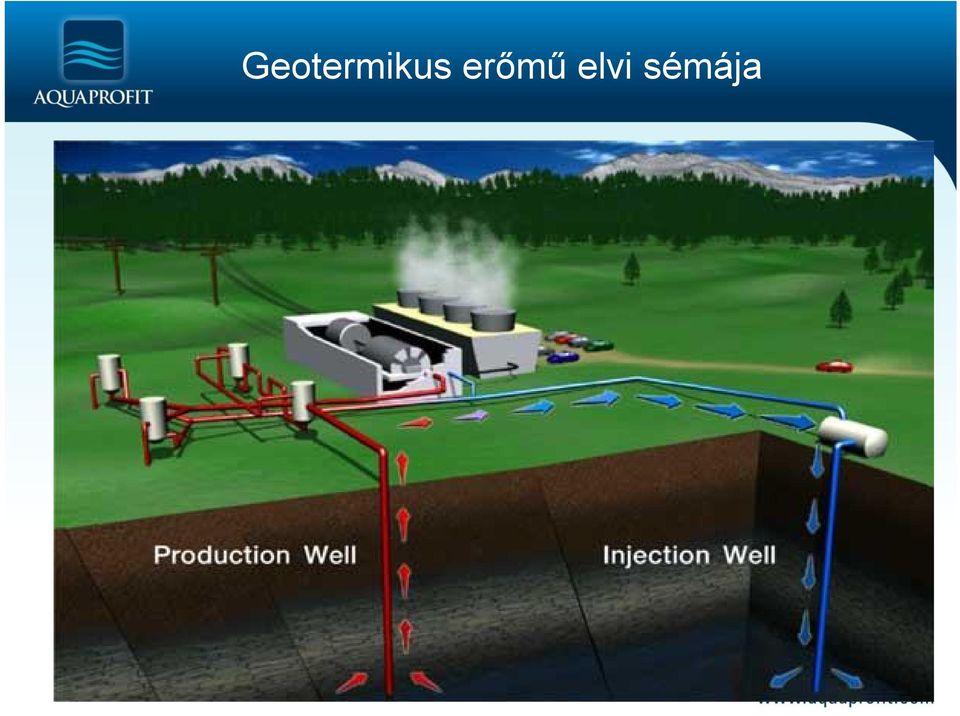

17 Geotermikus erőmű elvi sémája

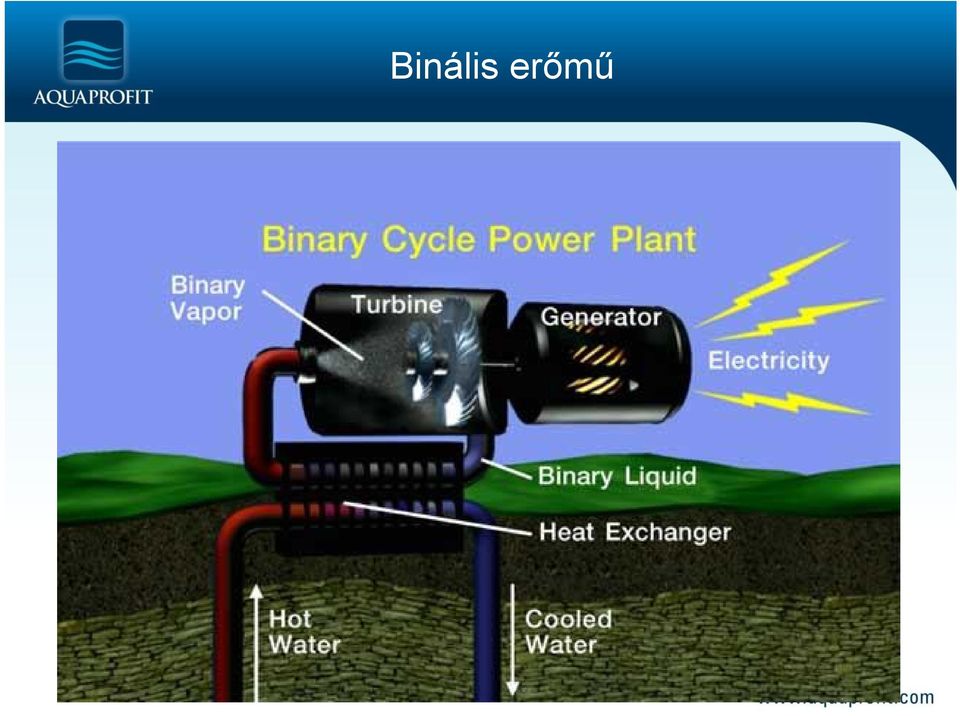

18 Binális erőmű

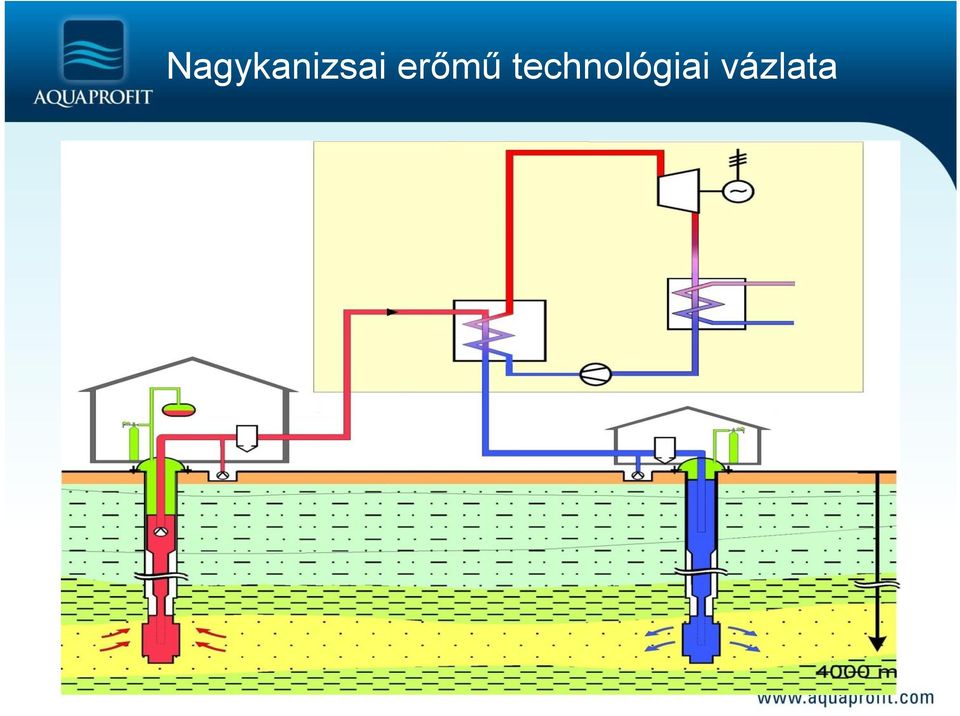

19 Nagykanizsai erőmű technológiai vázlata

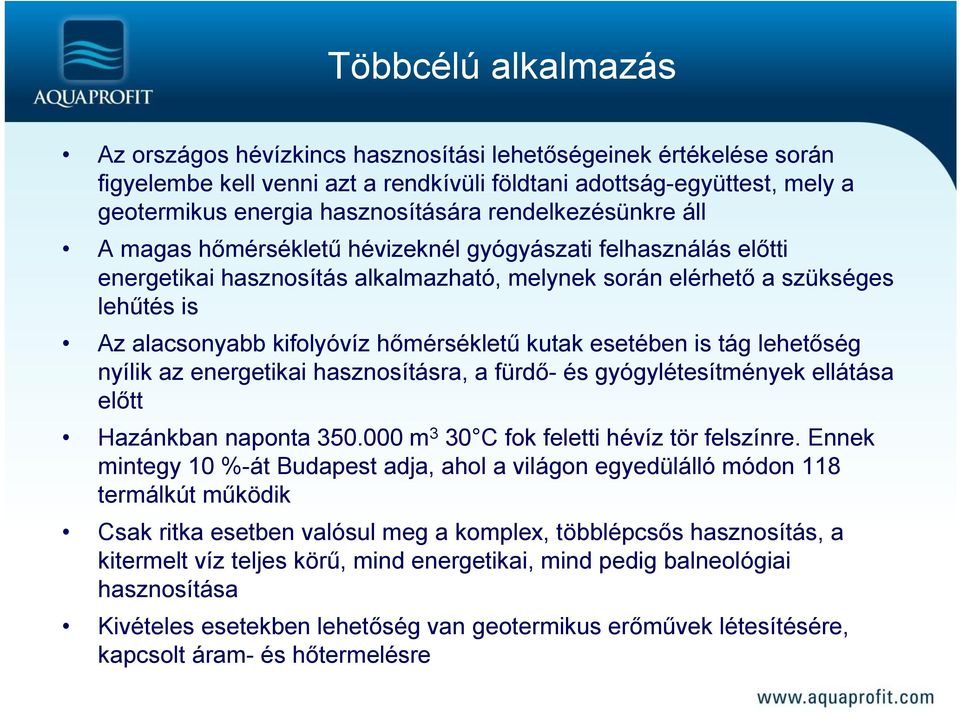

20 Többcélú alkalmazás Az országos hévízkincs hasznosítási lehetőségeinek értékelése során figyelembe kell venni azt a rendkívüli földtani adottság-együttest, mely a geotermikus energia hasznosítására rendelkezésünkre áll A magas hőmérsékletű hévizeknél gyógyászati felhasználás előtti energetikai hasznosítás alkalmazható, melynek során elérhető a szükséges lehűtés is Az alacsonyabb kifolyóvíz hőmérsékletű kutak esetében is tág lehetőség nyílik az energetikai hasznosításra, a fürdő- és gyógylétesítmények ellátása előtt Hazánkban naponta m 3 30 C fok feletti hévíz tör felszínre. Ennek mintegy 10 %-át Budapest adja, ahol a világon egyedülálló módon 118 termálkút működik Csak ritka esetben valósul meg a komplex, többlépcsős hasznosítás, a kitermelt víz teljes körű, mind energetikai, mind pedig balneológiai hasznosítása Kivételes esetekben lehetőség van geotermikus erőművek létesítésére, kapcsolt áram- és hőtermelésre

hőmérsékletű kutak esetében is tág lehetőség nyílik az energetikai hasznosításra, a fürdő- és gyógylétesítmények ellátása előtt Hazánkban naponta 350.000 m 3 30 C fok feletti hévíz tör felszínre.

21 Többcélú alkalmazás folyamata

22 Geotermikus erőművek a világban

23 Geotermikus erőművek a világban (0.25, 2, 22 MW)

24 A vízbázisok biztonságának mérlegelése Szennyezőforrások felmérése, esetleges szennyező hatásuk vizsgálata (a szennyező anyagok minősége, mennyisége) A szennyező anyagok terjedésének hatásmechanizmusa Hidrogeológiai, áramlástani viszonyok vizsgálata A vízbázis biztonsággal tudta-e szolgáltatni a szükséges vízmennyiséget és tudja-e a jövőben? A víz kitermelése károsított-e, ill. károsíthat-e más vízhasználatokat, valamint a környezetet (hatásvizsgálat)? Hogyan változott a víz minősége évekre visszamenően, illetve hogyan változik a kitermelés fokozása esetén? Milyen a kutak műszaki állapota? Hogyan termeltetik a kutakat?

25 Vízbázisvédelem Hogyan védhetjük meg termálvíz készleteinket? A MEGOLDÁS: VÍZBÁZISVÉDELEM

26 Vízbázisvédelmi alapfogalmak Védőidom: A vízkivételi műveket körülvevő felszín alatti térrész, amelyet fokozott biztonságban kell tartani. Elérési idő: Az az időtartam, amely alatt egy adott vízrészecske a vízkivételt körülvevő tér adott pontjáról a vízkivételig elér. Védőterület: Területe a védőidom felszíni metszetével egyenlő. Az elérési idők alapján megkülönböztetünk belső (20 napos), külső (180 napos), és hidrogeológiai A (5 éves) és hidrogeológiai B (50 éves) védőterületeket.

27 Vízbázisvédelmi munka stádiumai I. Diagnosztika: I.1. Adatgyűjtés, feldolgozás, földtani kép feltérképezése, szennyezőforrások feltárása, előmodell elkészítése, adathiányok feltérképezése; I.2. Adathiányok pótlása: geofizikai mérések, hidrogeológiai vizsgálatok, fúrásos feltárások; Kalibráció, végleges modell elkészítése, záródokumentáció, Biztonságba helyezési intézkedés kidolgozása; Monitoring rendszer kialakításának és üzemeltetésének terve; Vízbázisvédelmi terv és földhivatali dokumentáció összeállítása; Javaslat a vízbázis biztonságban tartására. II.-III. Biztonságba helyezés - biztonságban tartás: Monitoringrendszer létrehozása Biztonságba helyezési intézkedés végrehajtása Üzemeltetés

28 Földtani-vízföldtani kép pontosítása

29 Földtani-vízföldtani kép pontosítása

30 Földtani-vízföldtani kép pontosítása

31 Szivárgáshidraulikai modell

32 Védőövezet rendszer

33 Védőövezet rendszer

34 A mennyiségi és a minőségi védelemről Mennyiségi védelem: Komplex vízgazdálkodási terv: Ne merítsük ki a készleteket, Ne termeljünk többet, mint amennyi utánpótolódik, Visszafordíthatatlan folyamatok ne induljanak el. Vízforgatás, vízvisszasajtolás alkalmazása. Minőségi védelem: Szennyezőforrások felmérése, Rendszeres vízanalízisek.

35 Köszönöm a megtisztelő figyelmet! Horváth Szabolcs igazgató 7621 Pécs, Rákóczi út 1. Tel.: Fax: szabolcs.horvath@aquaprofit.com
